Блютуз динамик своими руками

  • kovboy
  • 21 января 2014
  • 70 673
  • 16

Сделать самодельную беспроводную колонку, работающую по блютуз (bluetooth) можно своими руками.
Для изготовления можно использовать подручные материалы, а все необходимое можно купить очень дешево в любом китайском  интернет магазине.

Немного о самих динамиках: Моя портативная bluetooth колонка воспроизводит чистый стереозвук благодаря использования динамиков с неодимовыми магнитами, и работает до 9 часов от встроенного литиевого аккумулятора на 1000 Ма/ч.
(В перспективах хочу заменить аккумулятор, на более емкий - 2400 Ма/ч. В этом случае работать без подзарядки она сможет до 22 часов.

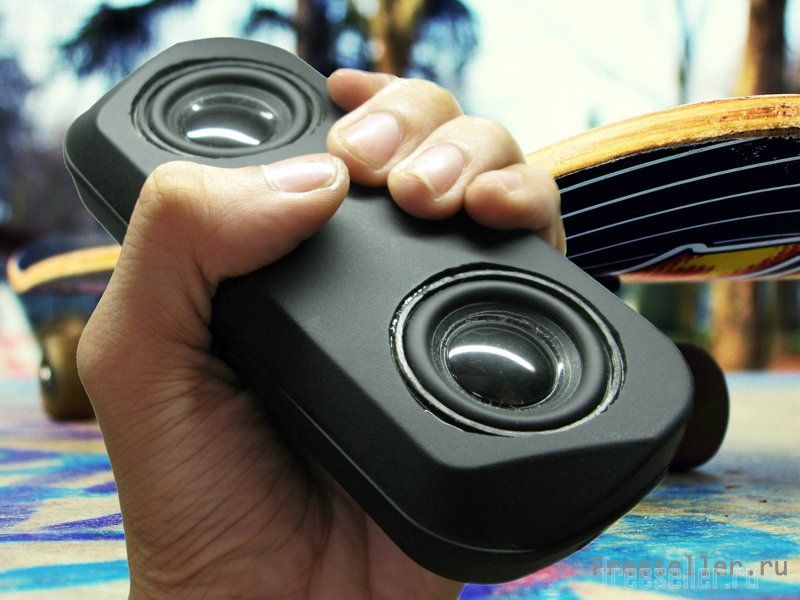

Многие, кто уже увидел мою самодельную колонку - думают, что она фабричная, но на самом деле это не так, она сделана своими руками.

Технические характеристики:
- Мощность усилителя 2Х3Вт
- 2 динамика 35 мм, мощностью 3Вт с неодимовыми магнитами
- Работает в стандартном 15 метровом диапазоне Bluetooth
- Дополнительный стандартный 3,5 мм аудиовход
- Встроенные индикаторы питания и зарядки
- Наличие мини USB разъема для зарядки аккумулятора
- Литиевый аккумулятор 1000 Ма/ч

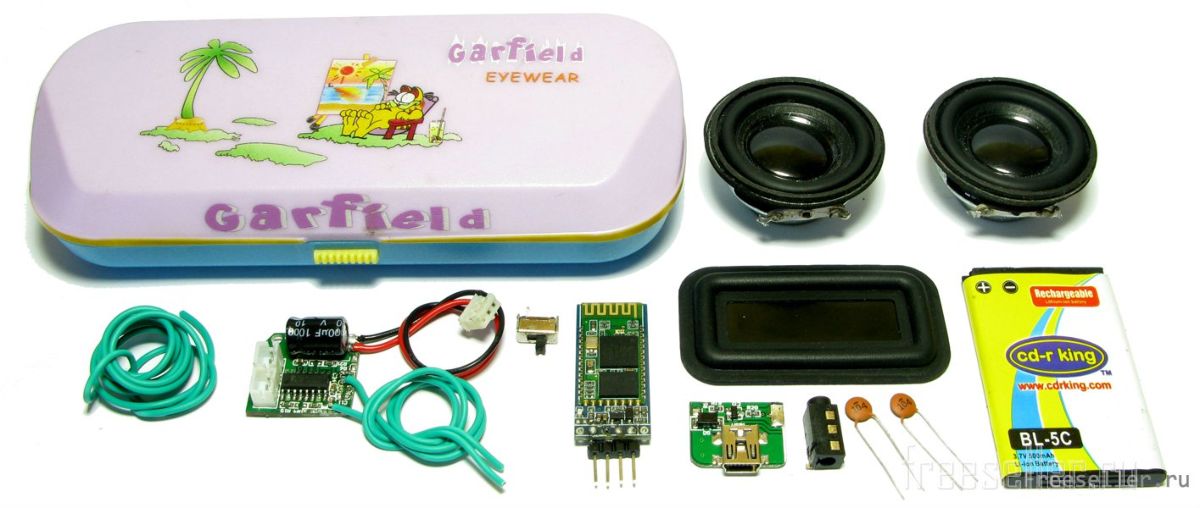

Для изготовления использовались следующие материалы и компоненты:

- Контейнер для очков;
- Краска спрей;
- Модуль Bluetooth;
- 2 динамика;
- усилитель;
- модуль зарядки;
- Switch переключатель;
- 3,5 аудио разъем для наушников;
- литиевый аккумулятор (взял от старого телефона);
- супер клей + клеевые стержни;

(Все необходимые модули можно использовать от старой техники или купить в любом китайском интернет магазине)

Необходимые для изготовления инструменты:

- Аккумуляторная или обычная дрель;
- Гравер;
- Клеевой пистолет;
- Паяльник мощность 40 Вт;



Блютуз динамик своими руками



Изготовление bluetooth колонки


1) Изготовление корпуса.

В качестве корпуса для блютуз колонки был использован пластиковый футляр для очков.

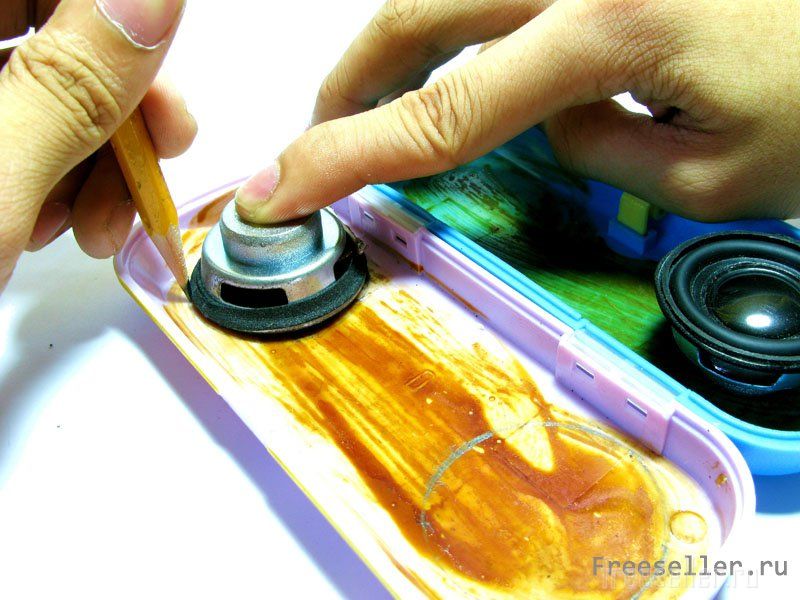

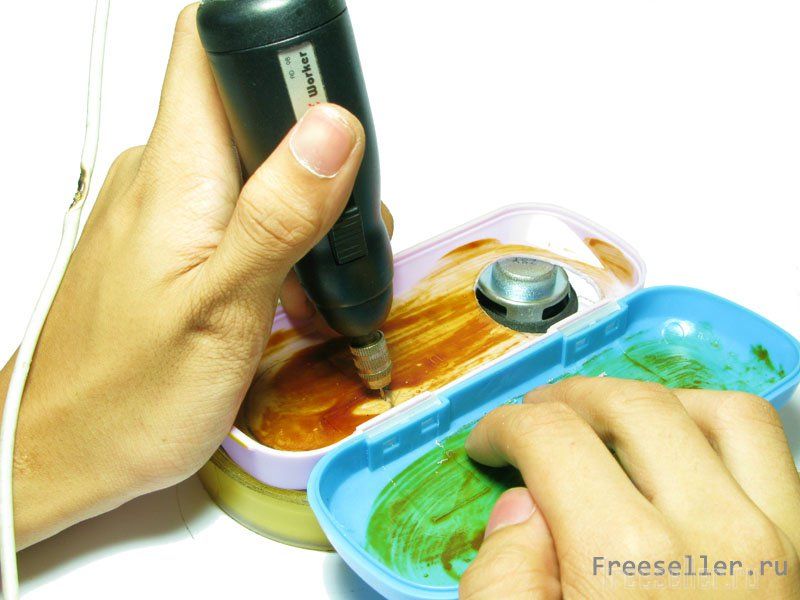

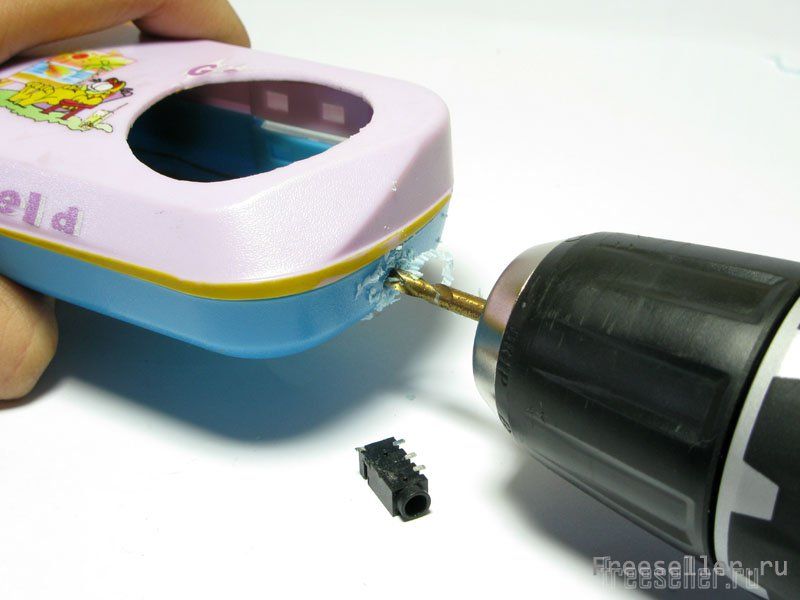

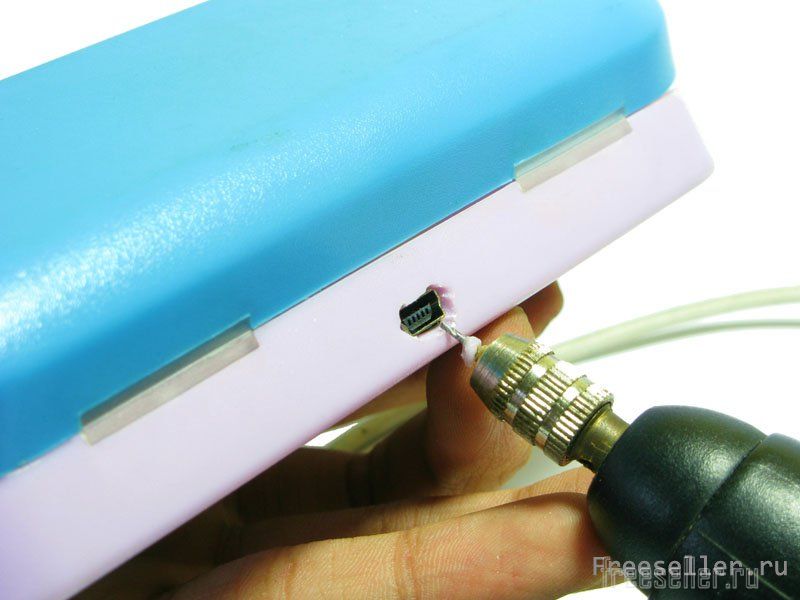

В корпусе произвели разметку под динамики, usb разъем, переключатель, аудио разъем, диодные индикаторы, затем вырезали необходимые отверстия с помощью гравера.



Блютуз динамик своими руками



Блютуз динамик своими руками



Блютуз динамик своими руками



Блютуз динамик своими руками

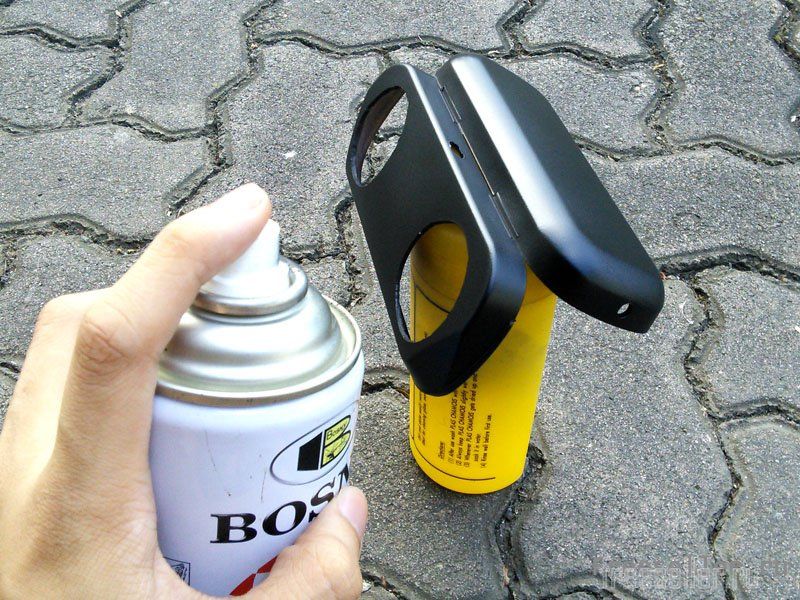

Затем покрасили его краской спреем черного цвета.



Блютуз динамик своими руками


2) Монтаж основных компонентов:

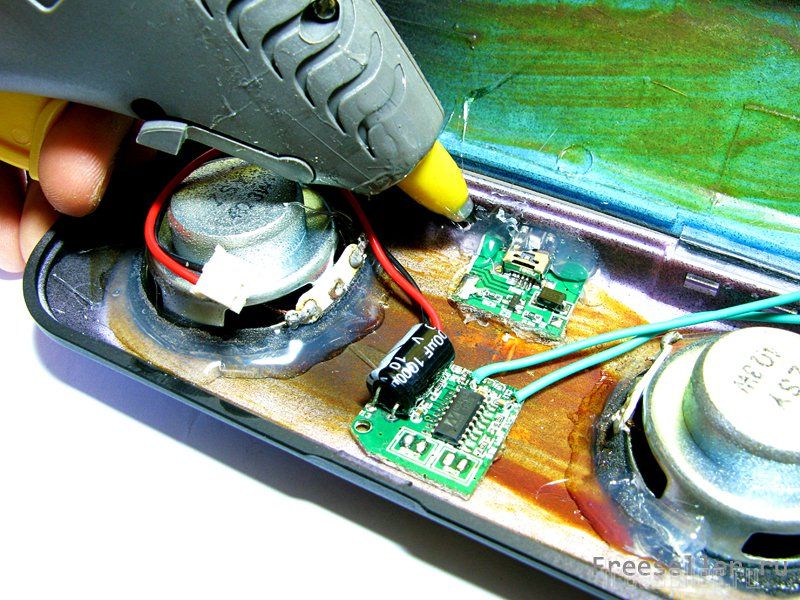

С помощью клеевого пистолета были вклеены динамики, переключатель, разъем, и другие компоненты.



Блютуз динамик своими руками

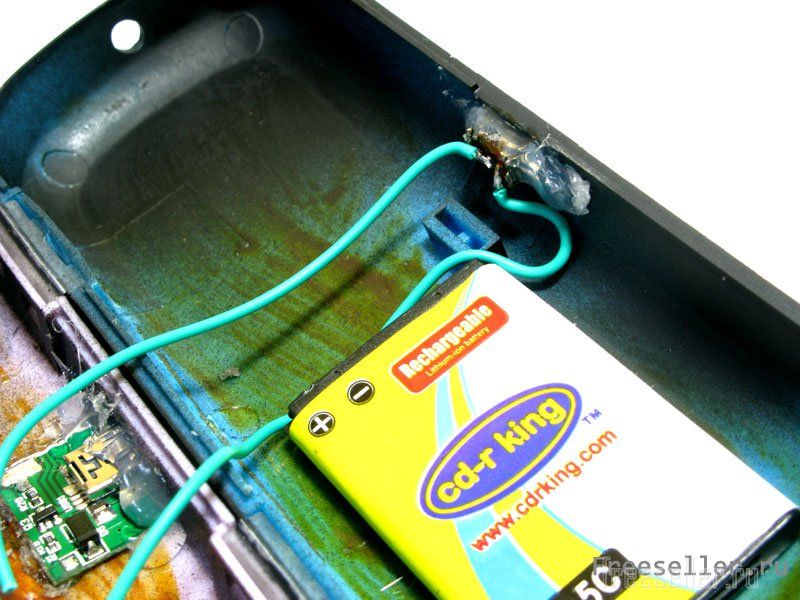

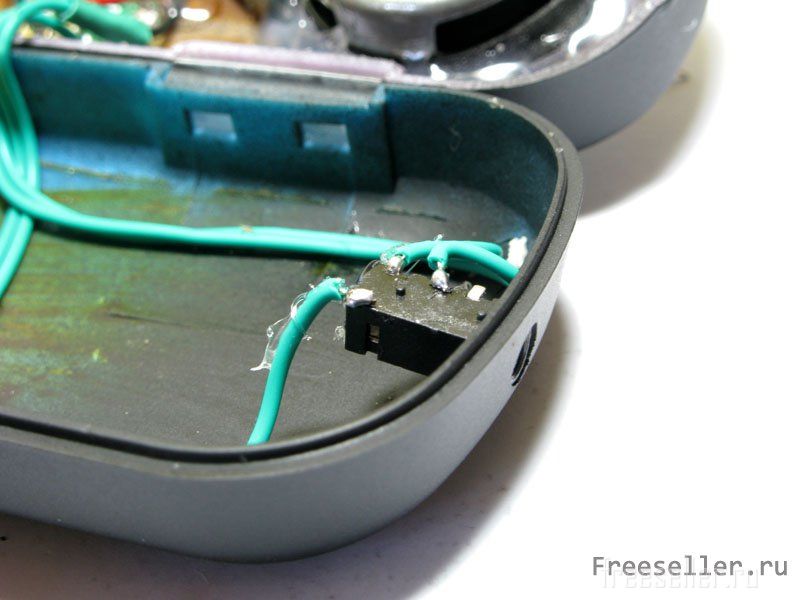

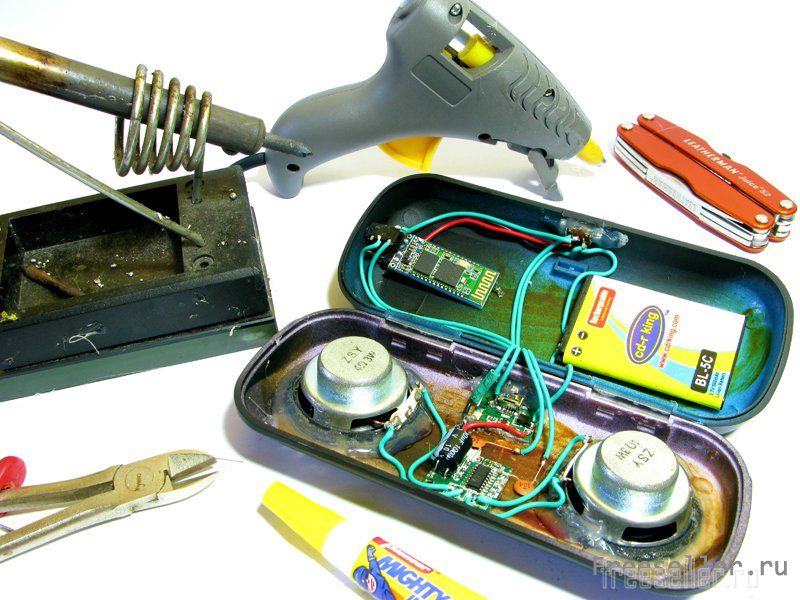

Затем спаяли платы с деталями.



Блютуз динамик своими руками



Блютуз динамик своими руками



Блютуз динамик своими руками



Блютуз динамик своими руками

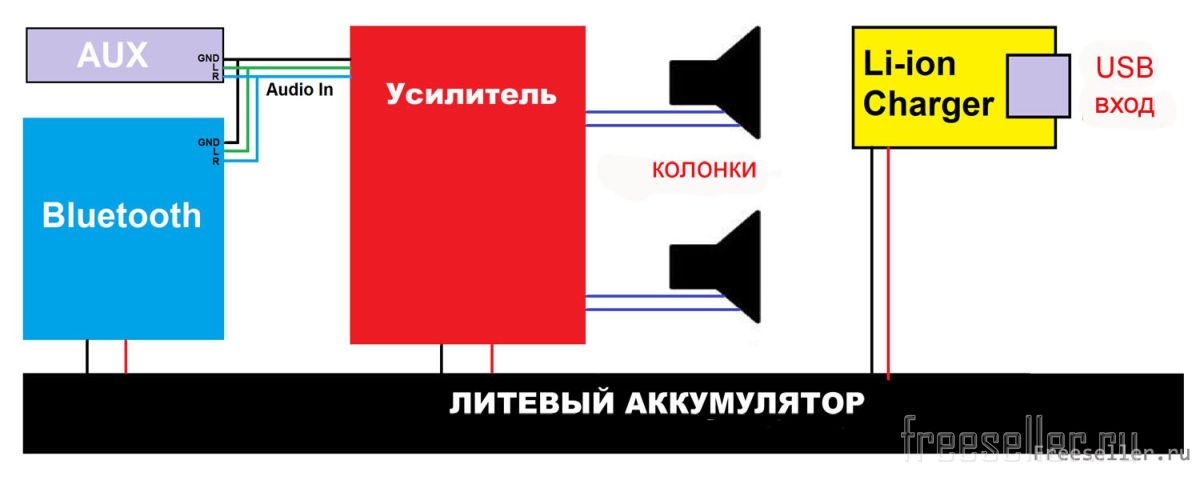

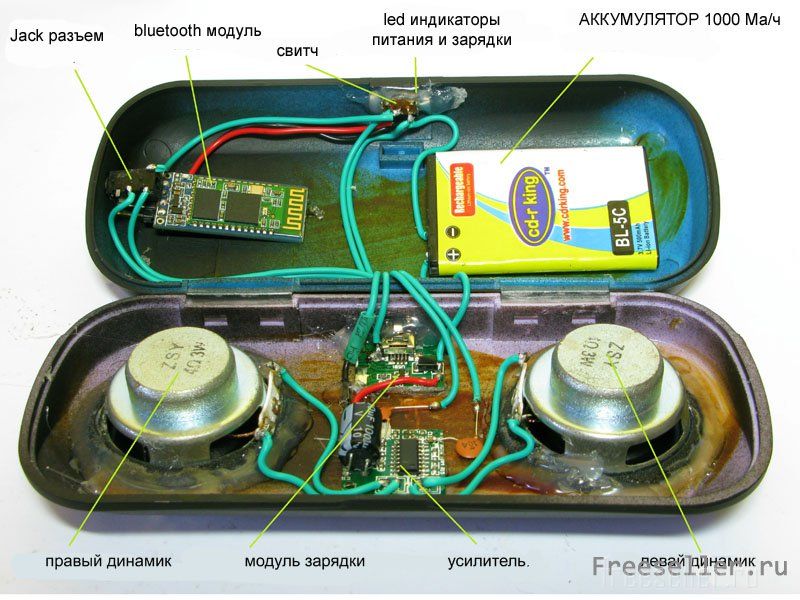

Схема подключения блоков показана на рисунках ниже.



Блютуз динамик своими руками



Блютуз динамик своими руками


3) Герметизация корпуса.

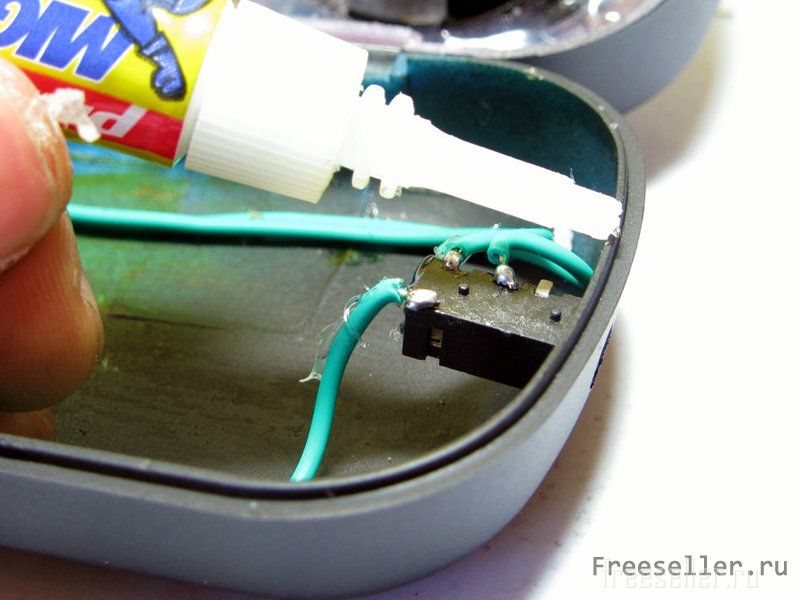

После завершения пайки, футляр для очков необходимо загерметизировать корпус по стороне открывания, или звук будет плохого качества, для этих целей я воспользовался супер клеем.



Блютуз динамик своими руками

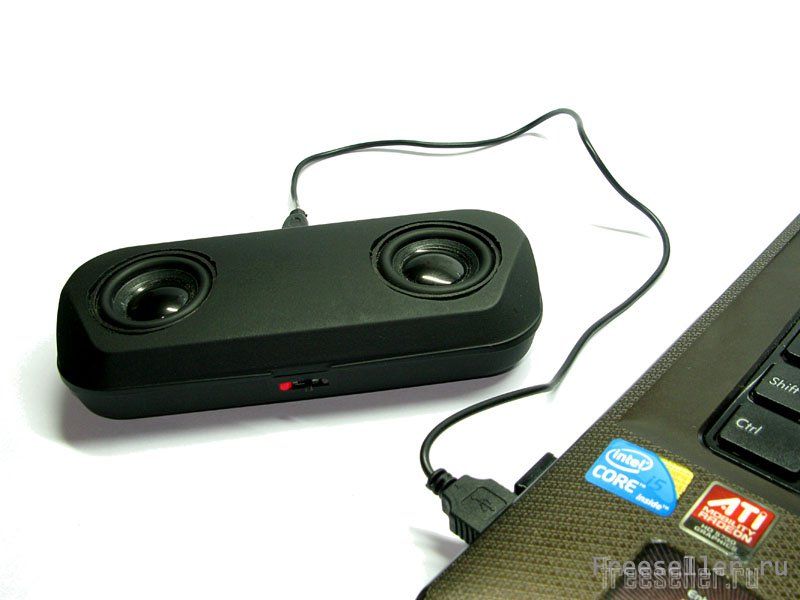

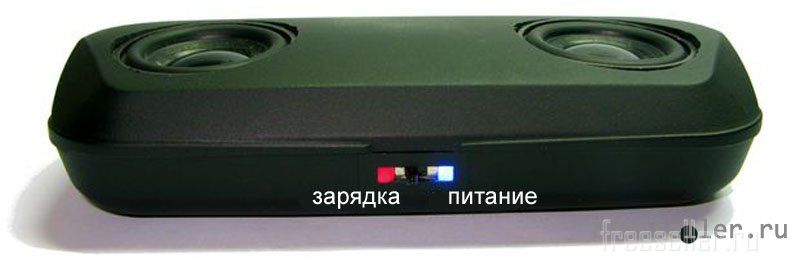

Если вы все сделали правильно, Ваши стерео блютуз колонки будут звучать превосходно, а аблагодарю встроенному модулю зарядки можно заряжать колонку подключив ее к ноутбуку или зарядному устройству.

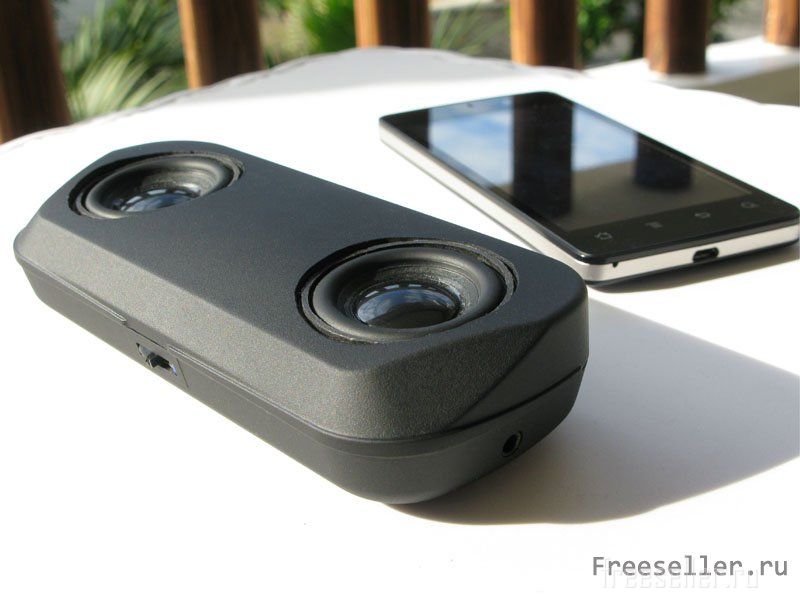

Блютуз динамик своими руками



Блютуз динамик своими руками



Блютуз динамик своими руками



Блютуз динамик своими руками



Вот собственно и все, как оказалось ничего сложного в изгоитовлении нет.



Идея и фото: ASCAS

Полезные Самоделки


Комментарии пользователей (16)
  1. Критик 0 0
    #1 Критик 28 февраля 2014 01:32
    "Если вы все сделали правильно, Ваши стерео блютуз колонки будут звучать превосходно, а благодарю встроенному модулю зарядки можно заряжать колонку подключив ее к ноутбуку или зарядному устройству."

    Если бы нормальную полную схему подключения выложил...
    Лед индикаторы на схеме не указаны, свитч тоже на схеме не указан.
    Конденсаторы два включил в схему куда-то. Куда не разобрать, так как провода мало того, что одного цвета, так ещё и загнул их так, что не видно куда какой на фото провод идёт. Поэтому бесполезная статья.

  2. Николай_87 0 0
    #2 Николай_87 12 марта 2014 23:42
    Доброе время суток, подскажите пожалуйста модель блютуз модуля и где её купить, заранее спасибо.

  3. admin 300 29
    #3 admin 15 марта 2014 20:22
    Цитата: Николай_87
    Доброе время суток, подскажите пожалуйста модель блютуз модуля и где её купить, заранее спасибо.


    Во вкладке комментарии вконтакте были даны ссылки на все необходимые модули.

  4. костя 0 0
    #4 костя 24 марта 2014 22:54
    к каким ножкам вы подключили усилитель к модулю?

  5. Евгений 0 0
    #5 Евгений 29 мая 2014 16:37
    Класс, автор молодец

  6. Петя 0 0
    #6 Петя 27 июня 2014 20:50
    и работает до 9 часов от встроенного литиевого аккумулятора на 1000 Ма/ч.


    3,7В х 1,0А = 3,7Вт --Запас энергии

    2 динамика 35 мм, мощностью 3Вт

    и работает до 9 часов


    3Вт х 2 шт х 9 часов =54 Вт/ч --Потребление

    Что-то автор напутал. Тут парой часов работы от силы пахнет, но ни как не 9 ч.

  7. Никирш 0 0
    #7 Никирш 2 июля 2014 18:57
    А где тут вкл-выкл?

  8. kovboy 5 926
    #8 kovboy 2 июля 2014 22:52
    Цитата: Критик

    Если бы нормальную полную схему подключения выложил...

    А Вам все на блюдечке преподнести. Включайте мозг - читайте книжки - и все получиться.

    Начинать видно надо вам с самого начала. Разберите старый мафон, посмотрите по какому принципу подключаются в схеме наушники. Вопрос с местами подключения конденсаторов сразу отпадет.

    Про свитч переключатель - можете не ставить- если для вас это сложно.

    Цитата: Никирш
    А где тут вкл-выкл?

    Через переключатель свитч.
    Цитата: Николай_87
    Доброе время суток, подскажите пожалуйста модель блютуз модуля и где её купить, заранее спасибо.

    Все необходимые модули можно купить на Aliexspress или Ebay.

    Цитата: Петя

    Что-то автор напутал. Тут парой часов работы от силы пахнет, но ни как не 9 ч.


    Да, здесь есть ошибка в расчете.

  9. я 0 0
    #9 я 12 июля 2014 17:22
    автор просто похвалился в этой статье. подробно расписать весь процесс ему просто в лом, лучше поглумиться над всеми остальными. это не статья как сделать колонки, а чушь.

  10. Лаппо Антон 0 0
    #10 Лаппо Антон 13 июля 2014 16:14
    3Вт х 2 шт х 9 часов =54 Вт/ч --Потребление

    3 Вт - Максимальная акустическая мощность. Не стоит путать с мощностью потребления - там вообще отдельная книга... У меня на магнитофоне тоже писали 120Вт колонки, однако мой магнитофон на полной громкости потреблял гораздо меньше.
    К тому же данные расчёты подразумевают непрерывный звук мощностью 3Вт, а в реале надо смотреть среднюю мощность...

    А по поводу остального.
    Допустим можно разобраться, куда подключить аккумулятор, модуль заряда, и запитать все потребители (в т.ч. выключатель и светодиод с резистором). Посложнее разобраться как воткнуть стерео усилитель, колонки и разъём.

    Но вот с модулем BlueTooth всё-таки стоило разъяснить поподробнее! Во-первых - не все модули одинаково полезны. Во-вторых изначально модуль представляет собой bluetooth - rs232, т.е. его ещё необходимо перепрограммировать под bluetooth-audio.
    Т.е. все желающие собрать колонки - курим даташит к купленному BT модулю...

  11. zzzzzz_1983 1 0
    #11 zzzzzz_1983 3 июня 2015 17:32
    Автор, скажите пожалуйста где купили такие динамики.

  12. admin 300 29
    #12 admin 3 июня 2015 18:04
    Цитата: zzzzzz_1983
    Автор, скажите пожалуйста где купили такие динамики.


    на Али экспресс посмотрите, там есть в продаже.

  13. Smadar 2 0
    #13 Smadar 4 августа 2016 13:39
    Недавно получил из Китая http://ru.aliexpress.com/item/Newest-Portable-subwoofer-Bluetooth-Speakes-Best-
    Wireless-Bluetooth-Speaker-Pill-XL-2-0-Player-pill-speaker/32693139922.html?spm
    =2114.30010708.3.1.9IEJWx&ws_ab_test=searchweb201556_0,searchweb201602_5_10057_
    10039_10056_10055_10049_301_10059_10058_10017_405_404_10060_10061_10062_412,sea
    rchweb201603_7&btsid=1ec8e96d-913c-4032-bdb3-acc95d01502f
    блутуз колонку. Однако она меня расстроила тем, что звучит моно, несмотря на то, что в описании написано стерео. Можно-ли эту колонку, которая звучит моно, переделать самому в стерео? Исходный сигнал (с компьютера или смартфона) стерео, подаю его на колонку и с нее выходит моно звук. Можно ли как-то самому переделать колонку так, чтобы она издавала стерео звук? Тем более, у нее 4 динамика. Или по крайней мере ссылку, где умельцы справляются с этой задачей.

    1. admin 300 29
      #14 admin 6 августа 2016 22:50
      можно. но в готовых колонках, скорее всего плата, усилитель модуль управления и блутуз модуль едины, и переделать внутри придется все потроха

      1. Smadar 2 0
        #15 Smadar 8 августа 2016 08:48
        Благодарю за ответ. Но я не нашел в сети ни одной статьи как это можно переделать или по крайней мере варианты.

  14. Nik3495 1 0
    #16 Nik3495 8 сентября 2016 21:10
    Вопрос следующего плана, не подскажите конкретные контакты для подключения блютуз модуля? И всю информацию об этом .
