Хотел бы представить на суд коллегам рыболовам свою самодельную снасть. Я назвал её – «донка со световой индикацией».

Идея изготовления такой снасти мне пришла после того как я прошел 1,5 часа до воды, неся на себе не легкий рюкзак с прикормкой, четырьмя спиннингами с катушками... Вот тут и захотелось мне частично облегчить свой багаж.

Хотел бы представить на суд коллегам рыболовам свою самодельную снасть. Я назвал её - «донка со световой индикацией». Идея изготовления такой снасти своими руками мне пришла после того как я прошел 1,5 часа до воды, неся на себе не легкий рюкзак с прикормкой, четырьмя спиннингами с катушками … Вот тут и захотелось мне частично облегчить свой багаж.



Изготовление донной снасти

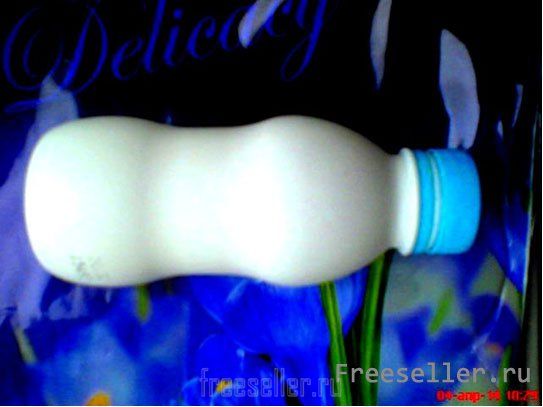

1) Берем бутылку из под йогурта.

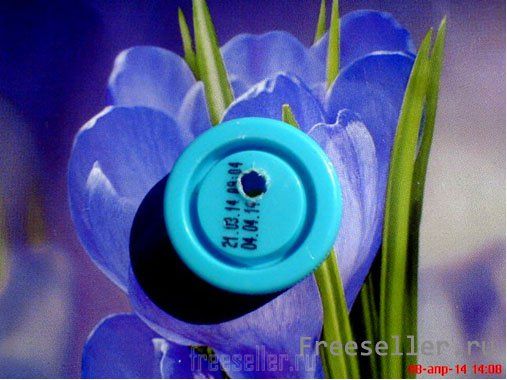

2) Снимаем крышку, сверлим в ней отверстие под болт диаметром 6 мм.

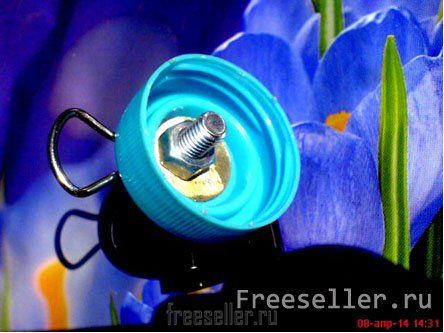

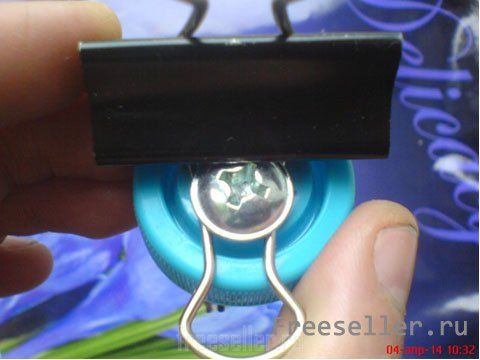

После этого из монеты делаем шайбу, подкладываем её и крепим на крышке биндер как показано ниже.





3)

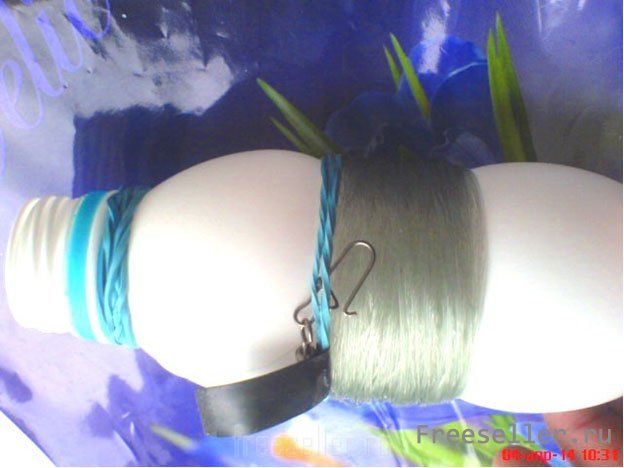

3) На бутылке легко размещается 50 метров лески - 0,4 -0,45 мм, а при забросе она прекрасно с неё сходит.

На конце привязываем карабин с вертлюжком. Леску фиксируем резинкой для денег, на которую для удобства приклеен отрезок изоленты.



Летняя донная снасть своими руками



4) Если нам нужна снасть для дневной ловли то это, пожалуй, всё! Но если планируется ловля ночью, то мы продолжим.

Теперь нам надо будет изготовить простейшую плату, на которой содержатся следующие элементы:

- 2 батарейки (таблетки);

- 1 переключатель;

- 1 датчик наклона;

- 1 светодиод (яркий широкоугольный)

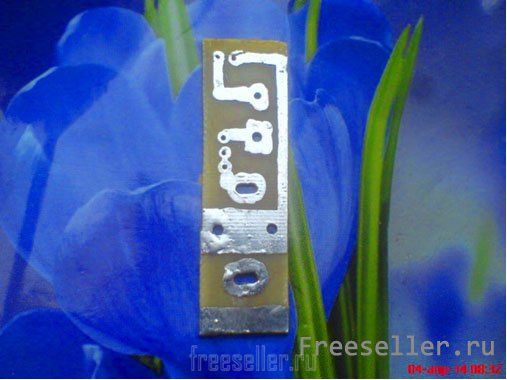

Плата 50 Х 15 мм



5) Делаем датчик наклона:

Берем трубку диаметром 6-8мм,(я испортил телескопическую антенну)отрезаем от неё часть длинной 15мм.

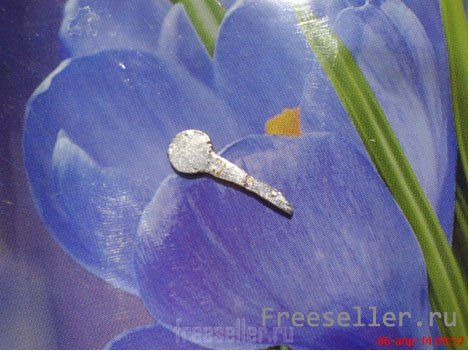

Затем из листовой латуни, жести… Вырезаем боковинку нашего датчика.





После этого вырезаем из стеклотекстолита вторую боковинку только с менее длинной ножкой.

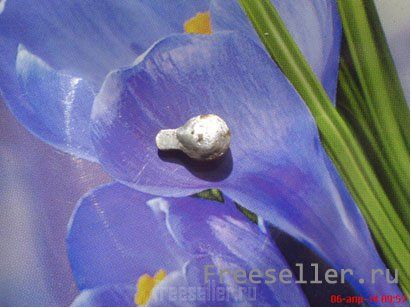

В центре текстолитовой боковины сверлим отверстие в которое вкручиваем маленький саморез, шляпку которого смачиваем флюсом и лудим. (шляпка должна быть меньше внутреннего диаметра нашей трубки).

С другой стороны саморез припаиваем к фольге на текстолите.

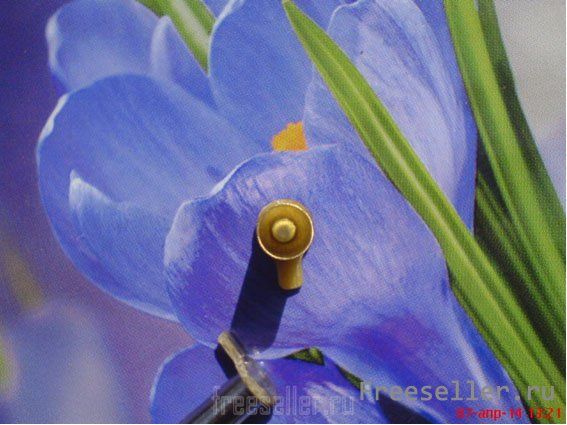

6) Собираем датчик:

На текстолитовую боковину ставим трубку, так чтобы шляпка самореза была по центру и не касалась её стенок. Приклеиваем её в таком положении.



7) Готовим наполнение нашего датчика:

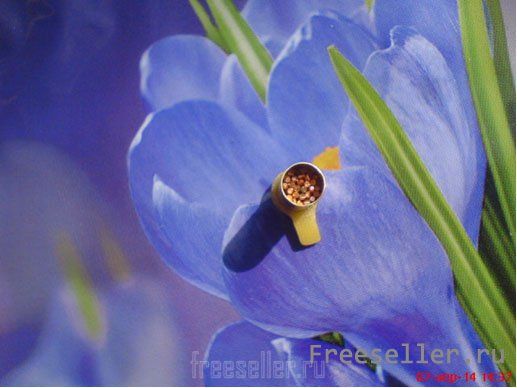

Берем проволоку из меди и тщательно до блеска её зачищаем. Затем накусываем её длинной по 10-11 мм и набиваем ею датчик, так чтобы она полностью заняла свободное место в трубке минус 2-3 штуки (нам надо чтобы проволока свободно перемещалась в нутрии нашего датчика).

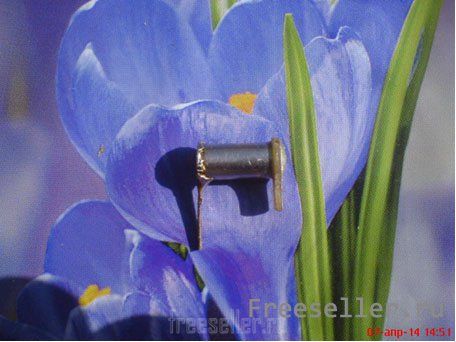

8) Теперь припаиваем вторую боковину и герметизируем наш датчик клеем.

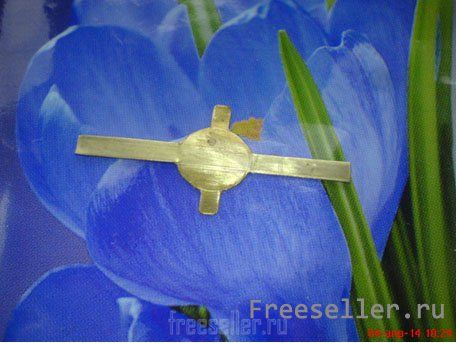

9) Свободный ход проволоки в датчике должен составлять примерно 3 мм. Теперь вырезаем из латуни….держатель для батареек.

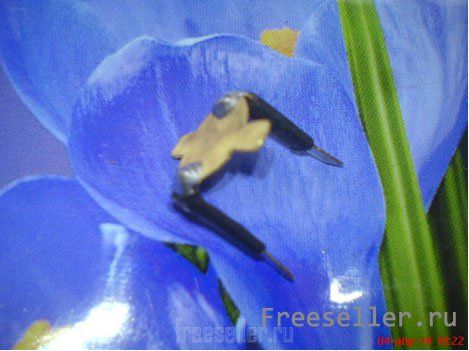

10) Изгибаем его по нашим батарейкам и одеваем на ножки изоляторы.

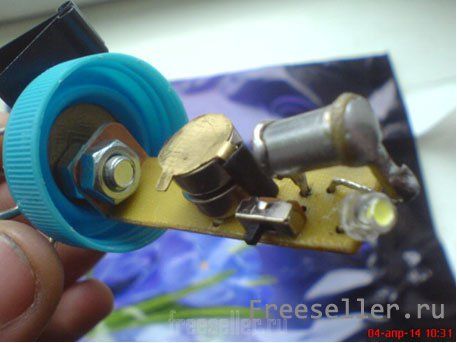

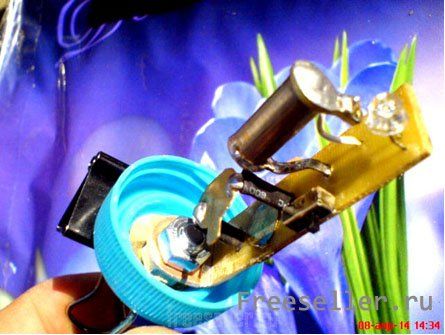

11) Собираем плату и крепим её гайкой на крышку.







12) Всё! Снасть готова! Проверяем её.

Вставляем батарейки, включаем переключатель и наклоняем плату.

Проволока в нутрии датчика перемещается, касается шляпки самореза, и диод вспыхивает!

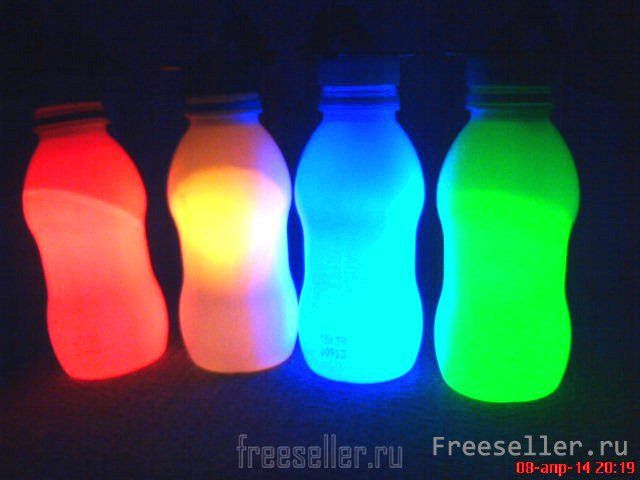

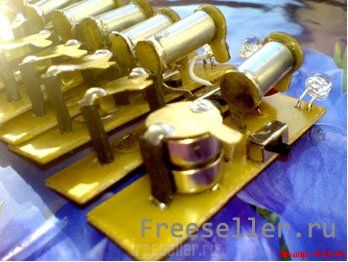

Когда я провёл на рыбалке первую ночь с этими снастями, друзья увидев моё световое шоу заказали и себе таких игрушек.

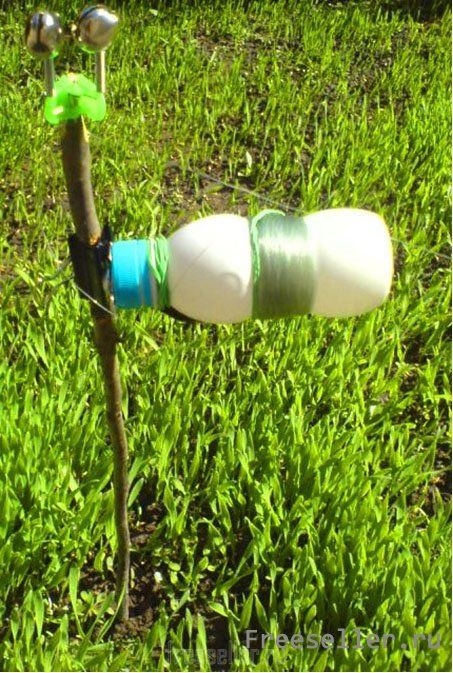

Устанавливается самодельная снасть очень просто.

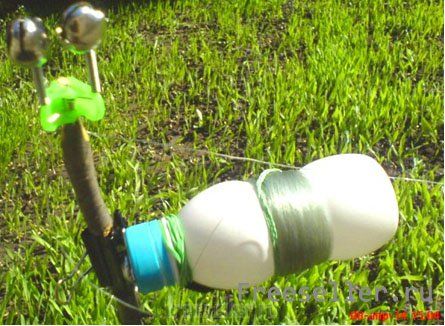

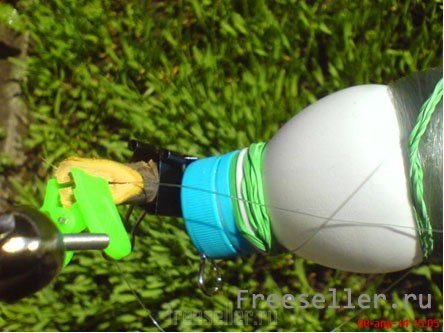

1) В берег вставляем вертикально веточку, на неё биндером фиксируем донку.

2) Выбираем слабину лески и фиксируем её в расщепе нашей ветки.

3) Когда рыба клюет - ветка колеблется и датчик моргает.
