Из старого настенного радиоприёмника выйдет оригинальный ночник. Нужно лишь призвать на помощь фантазию... и кого-нибудь, "кто смыслит в розетках". Кроме самого громкоговорителя, нам понадобятся маленький керамический патрон, тонкий электропровод, крышка от тюбика, кусочек пластика, проволока, фольга, клей, тонкий длинный винт с гайкой. И, конечно, лампочка.

В работе пригодятся пассатижи, большой и маленький гвозди, отвёртки, напильник, ножницы.

Порядок изготовления ночника

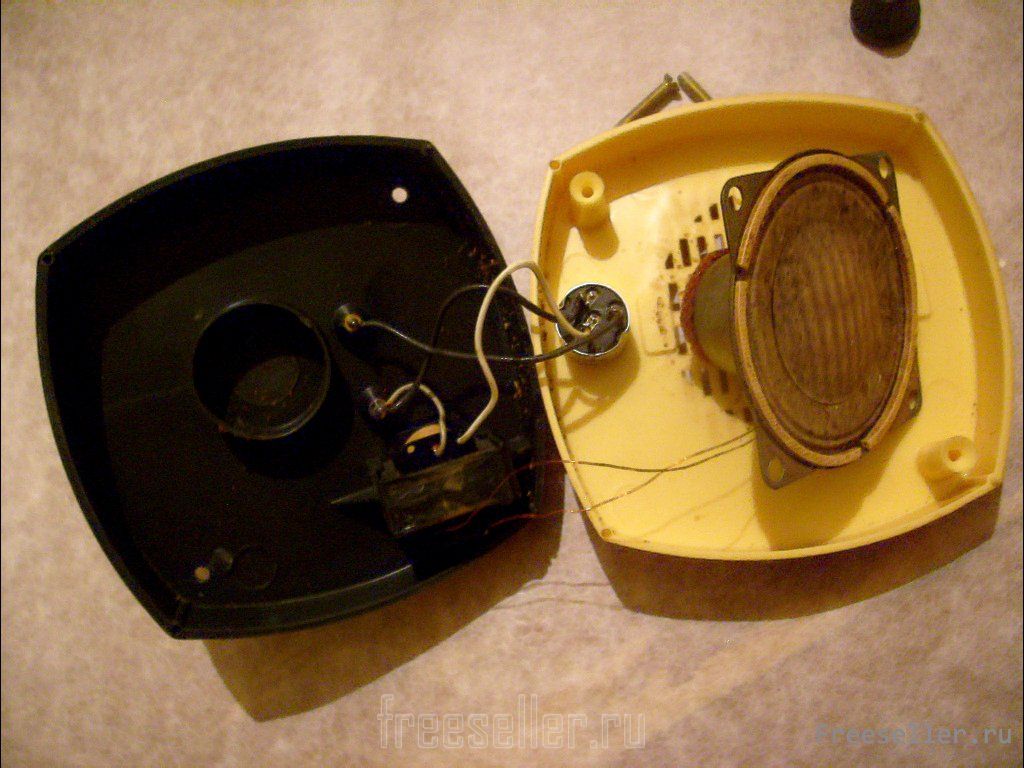

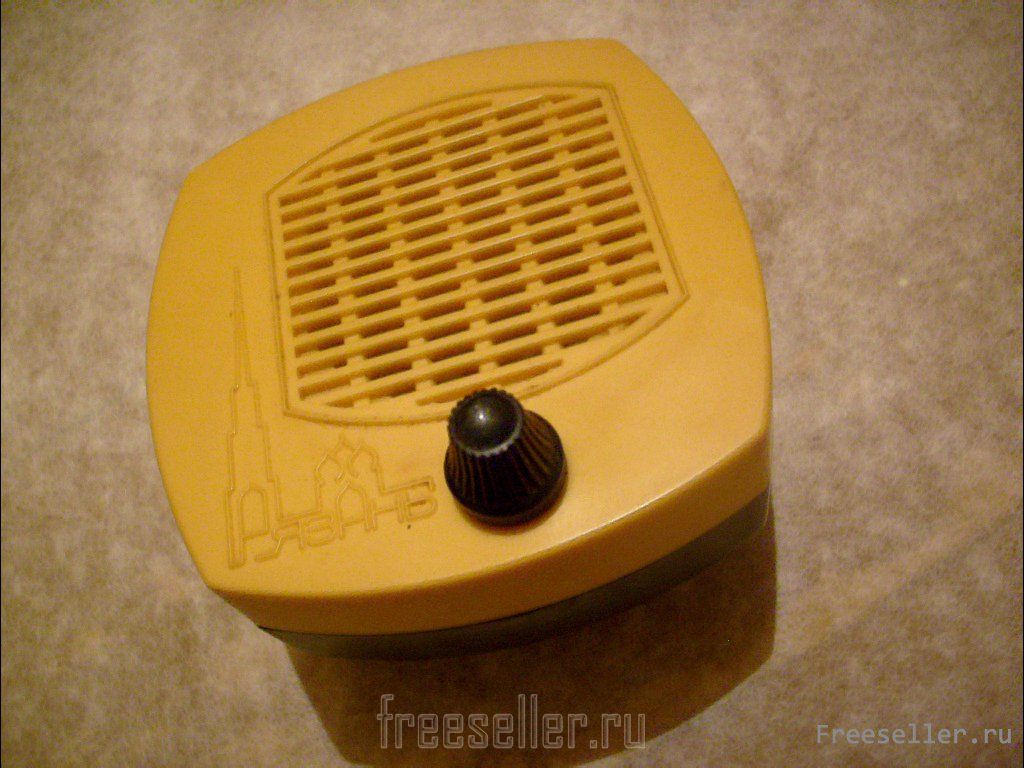

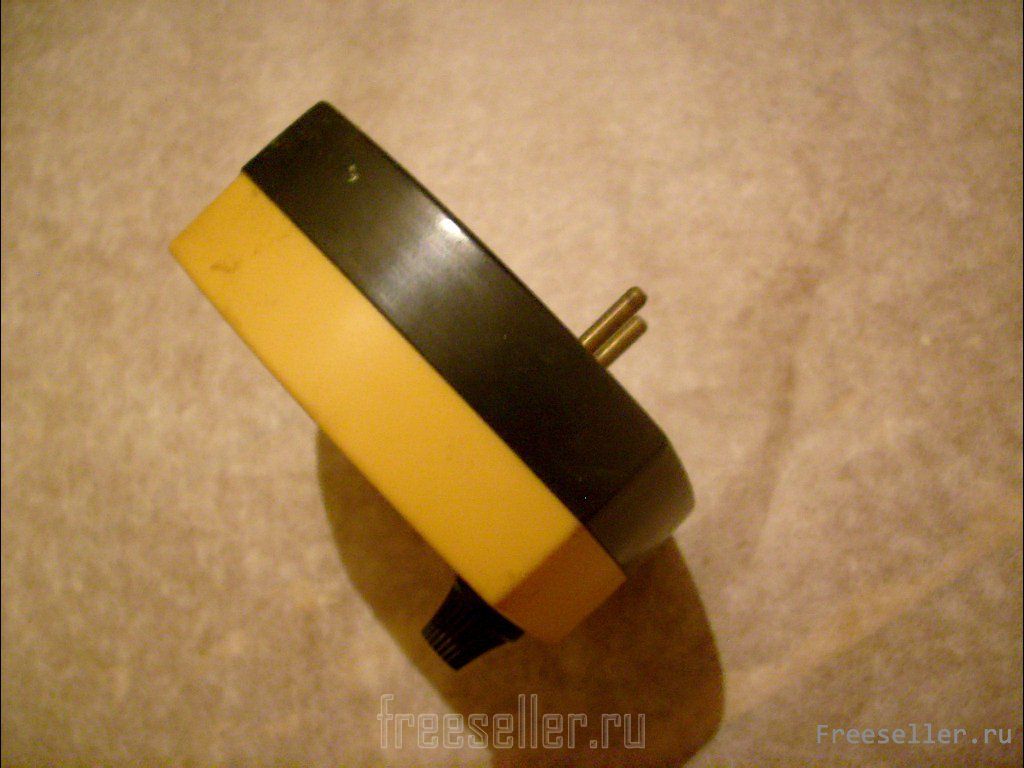

1. Разбираем громкоговоритель.



Ночник из радиоприёмника своими руками

Ночник из радиоприёмника своими руками

Ночник из радиоприёмника своими руками

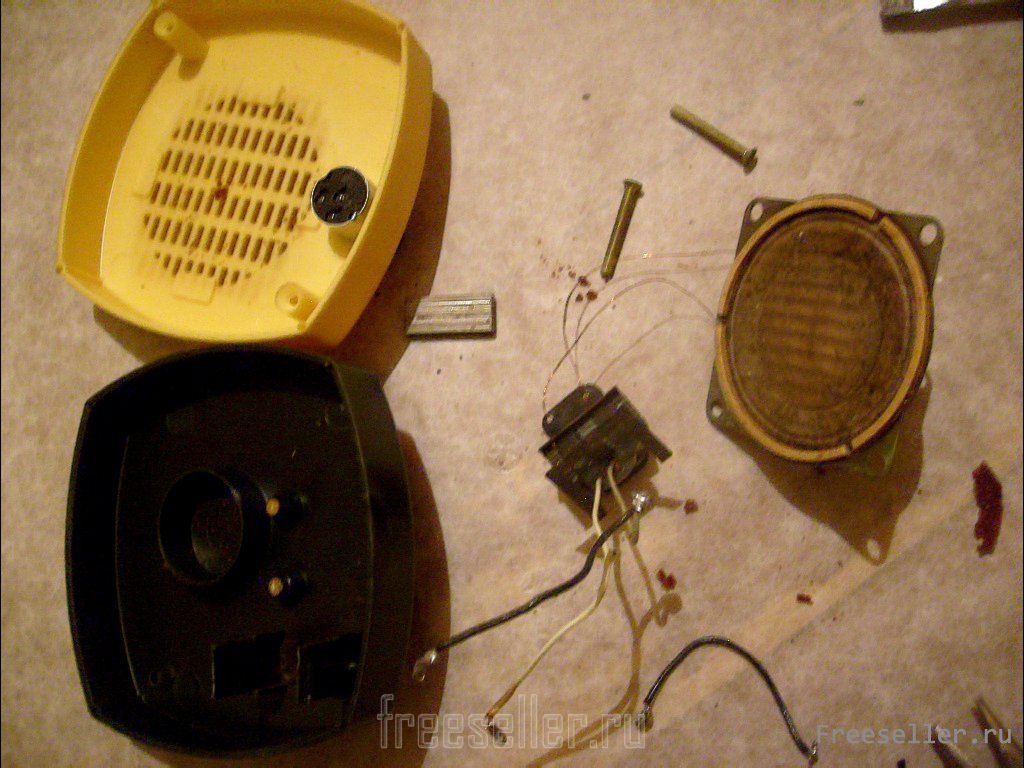

Вынимаем из него всю "начинку".



Ночник из радиоприёмника своими руками

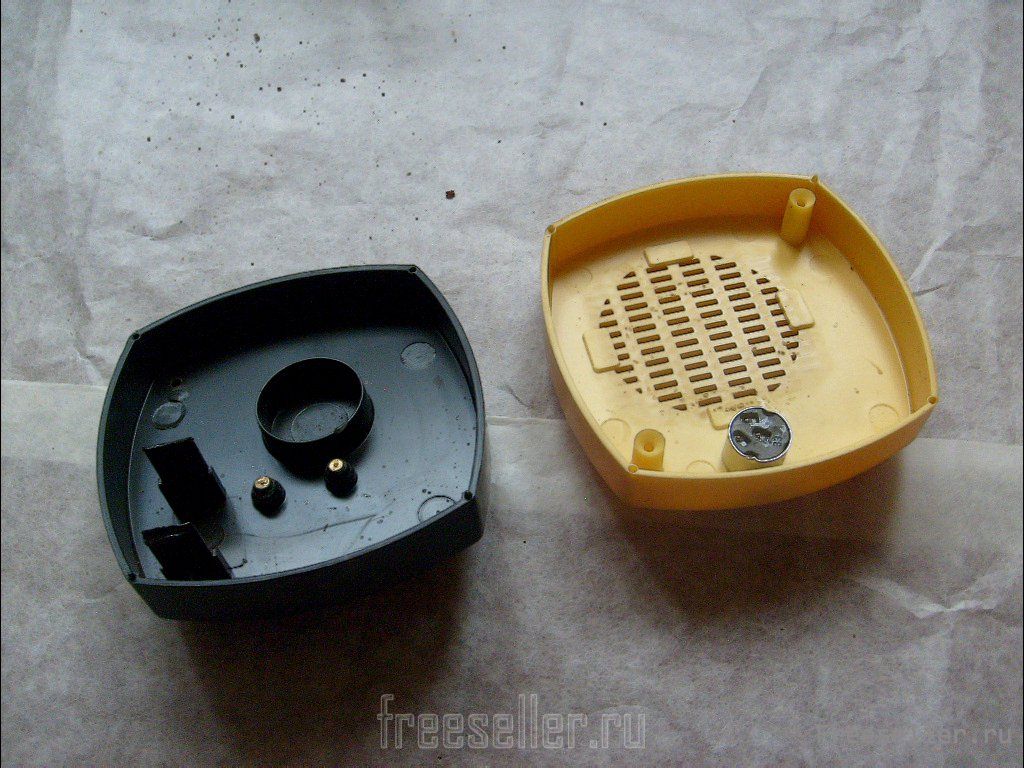

Оставляем только обе половинки корпуса и скреплявшие их винты.



Ночник из радиоприёмника своими руками

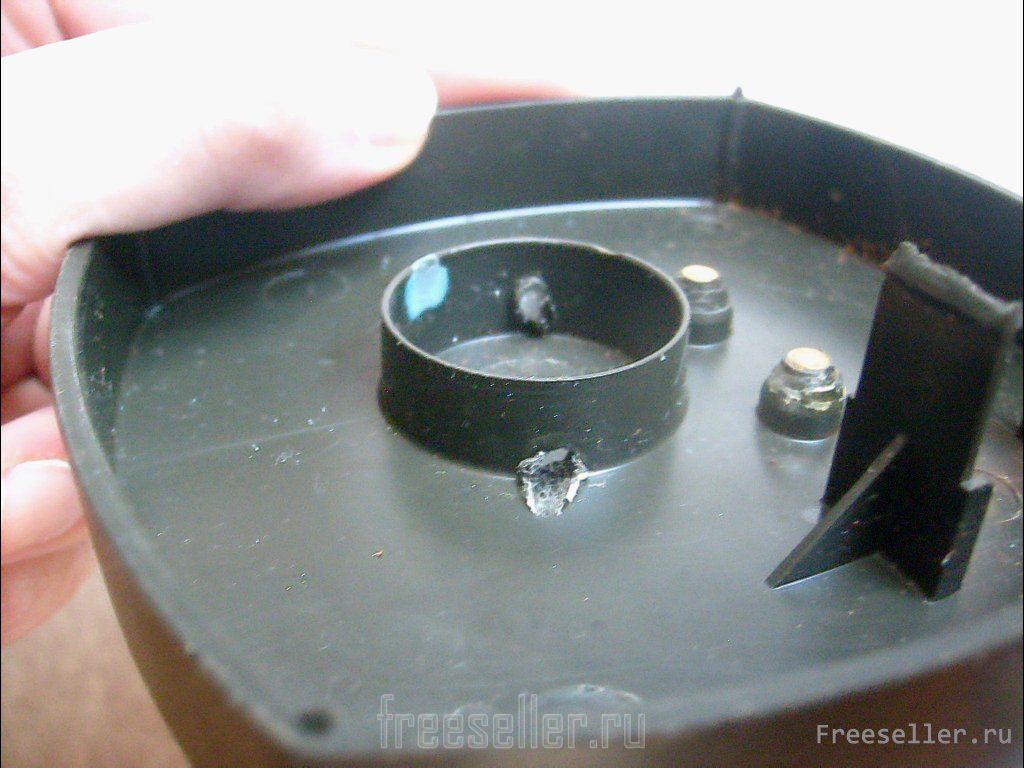

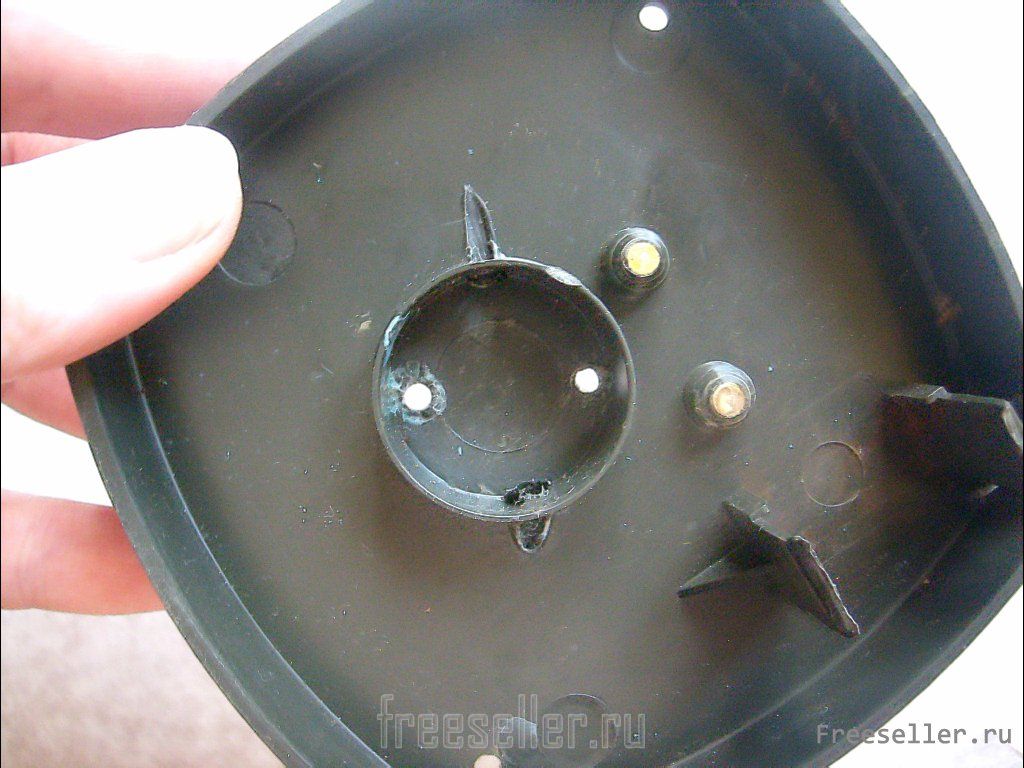

2. В задней стенке корпуса есть круглая ниша под динамик. Раскалённым гвоздём выплавляем в её основании напротив друг друга два отверстия.



Ночник из радиоприёмника своими руками


Ещё два (правда, нам потом хватило и одного) выплавляем в самой задней стенке для крепления патрона.



Ночник из радиоприёмника своими руками

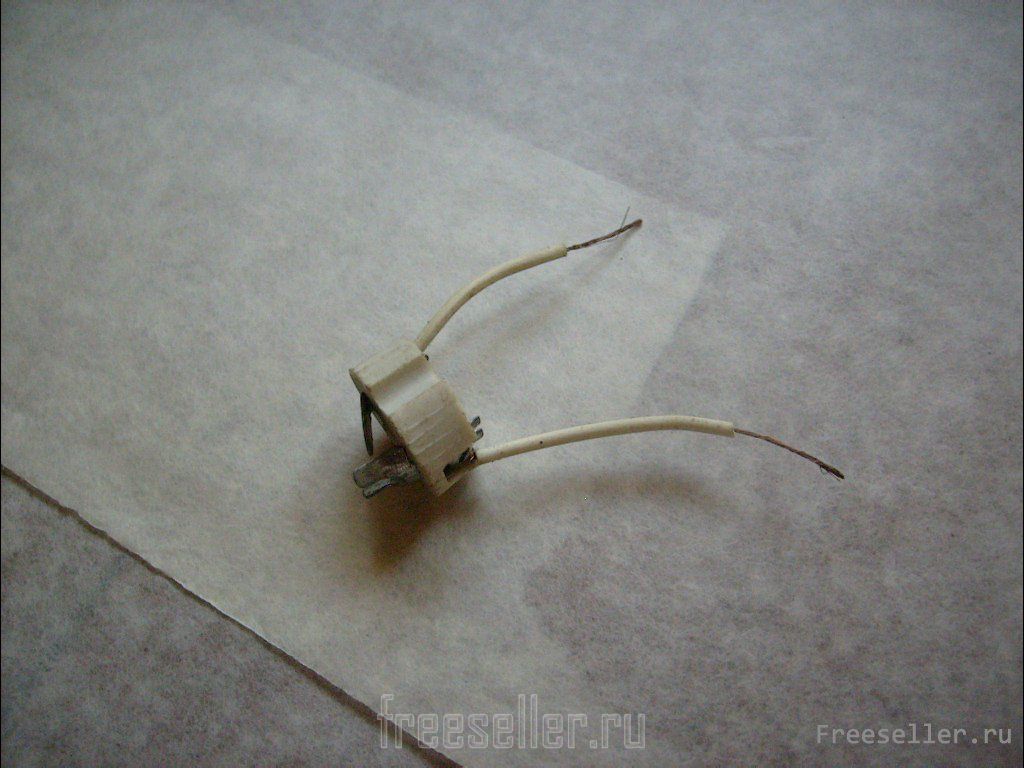

3. Разбираем керамический патрон и крепим к контактам два коротких отрезка электропровода.



Ночник из радиоприёмника своими руками

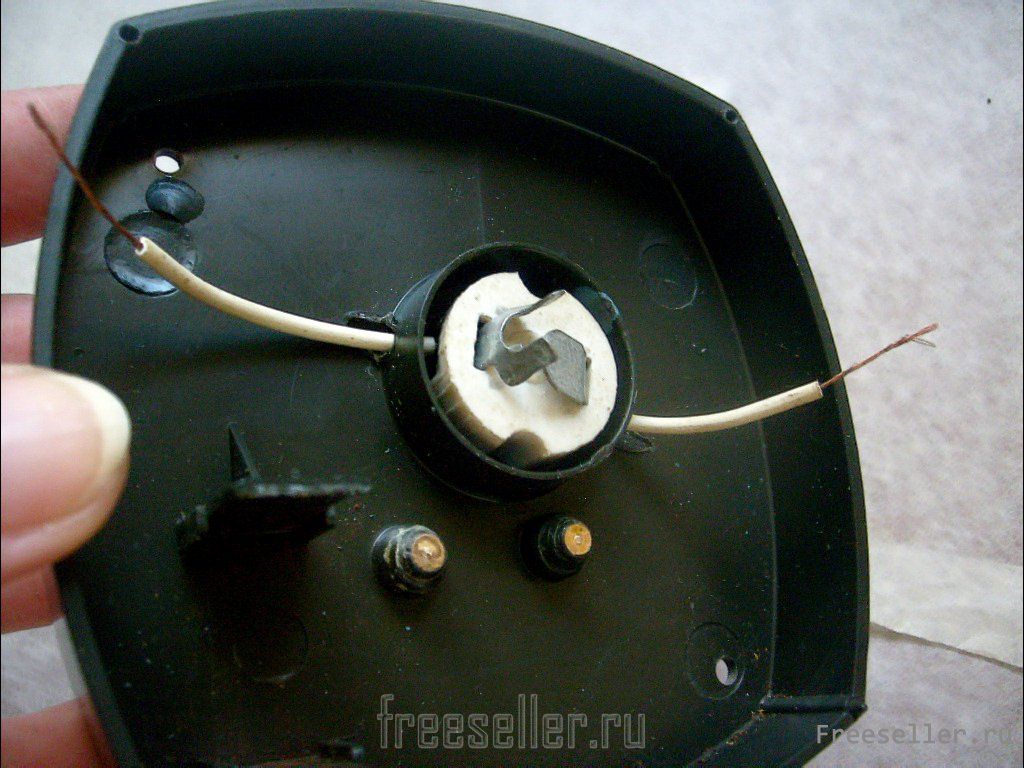

Продеваем концы проводков сквозь отверстия в основании круглой ниши, протягиваем их наружу. А внутрь неё отлично помещается сам керамический вкладыш.



Ночник из радиоприёмника своими руками

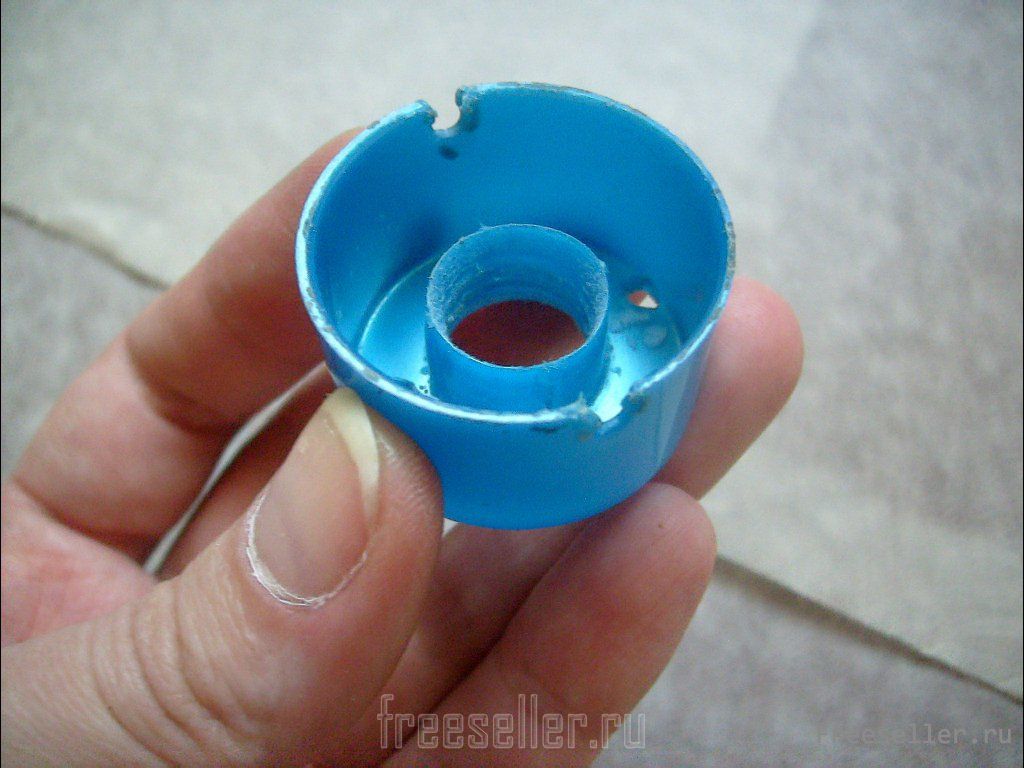

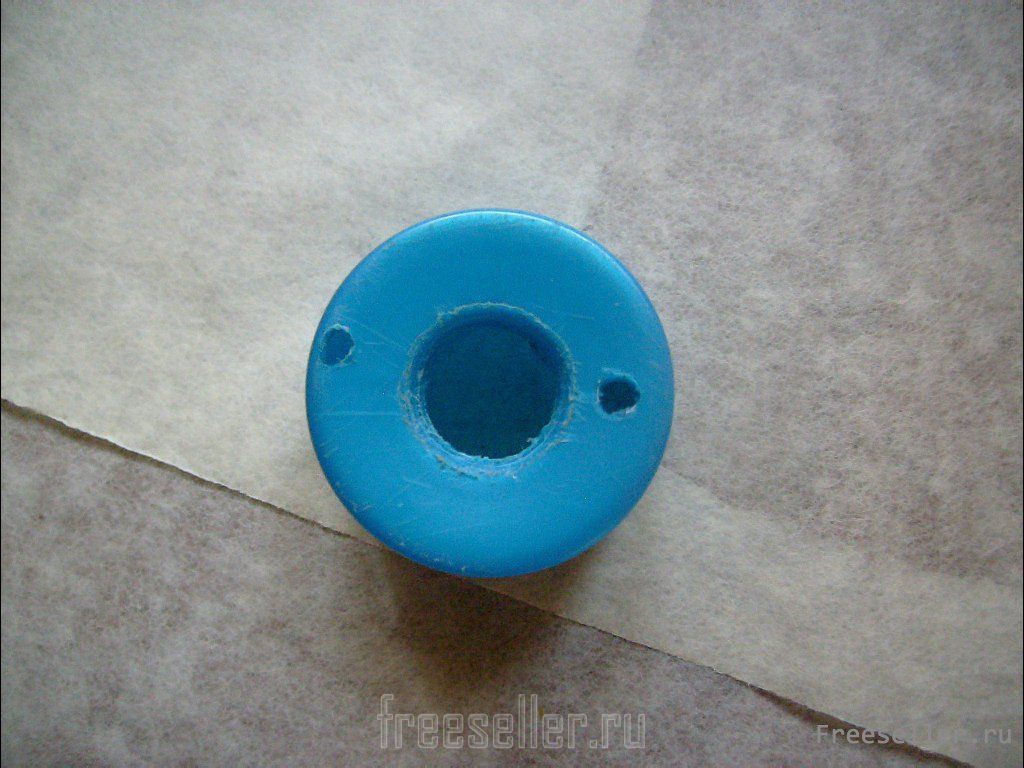

4. В крышке от тюбика (например, из-под крема) подходящего размера проплавляем посередине отверстие. Расширяем его напильником, как бы выскабливаем, до самой резьбы. Ещё два отверстия (опять же, хватило одного) проплавляем для крепления патрона, приложив крышку и точно разметив нужную точку.



Ночник из радиоприёмника своими руками


По бокам выплавляем в крышке две выемки под провода.



Ночник из радиоприёмника своими руками

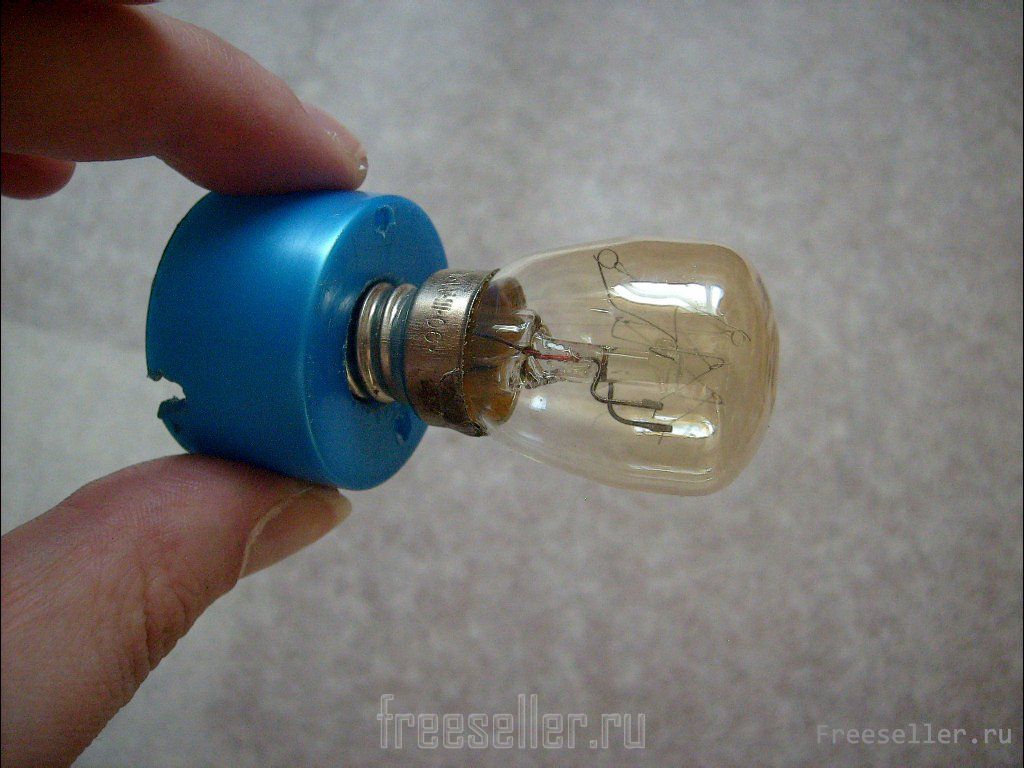

Вкручиваем лампочку. Она при этом сама нарежет в пластмассе резьбу и будет держаться очень плотно.



Ночник из радиоприёмника своими руками

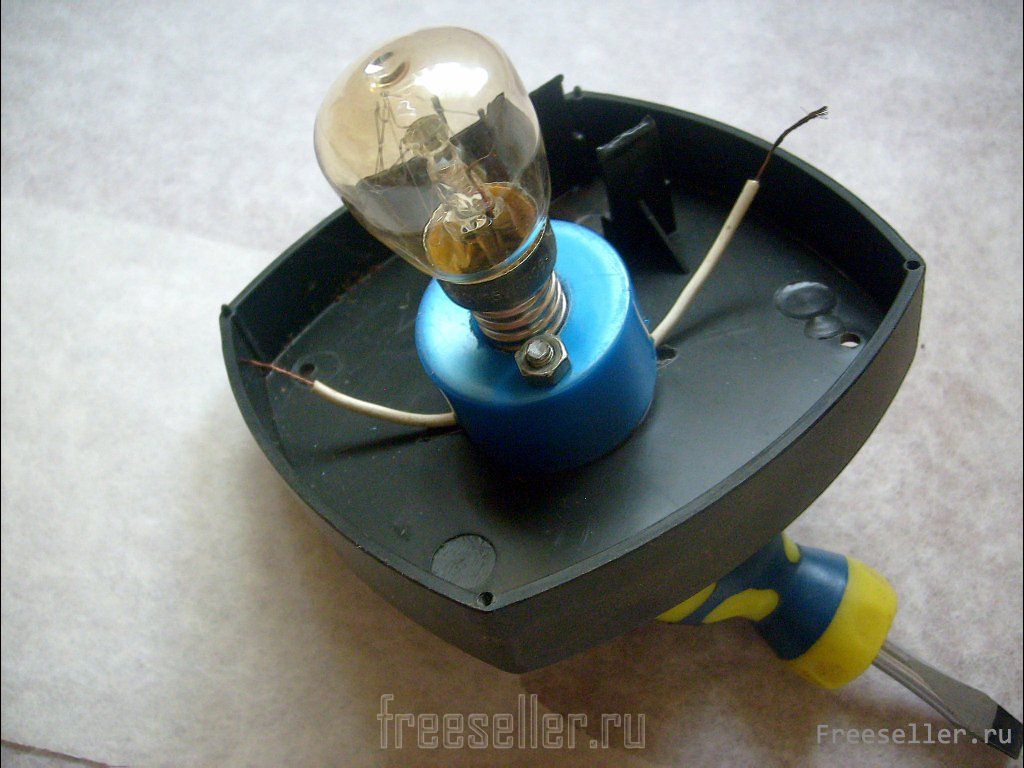

5. С помощью винта и гайки крепим патрон с лампочкой - привинчиваем его к задней стенке корпуса.



Ночник из радиоприёмника своими руками

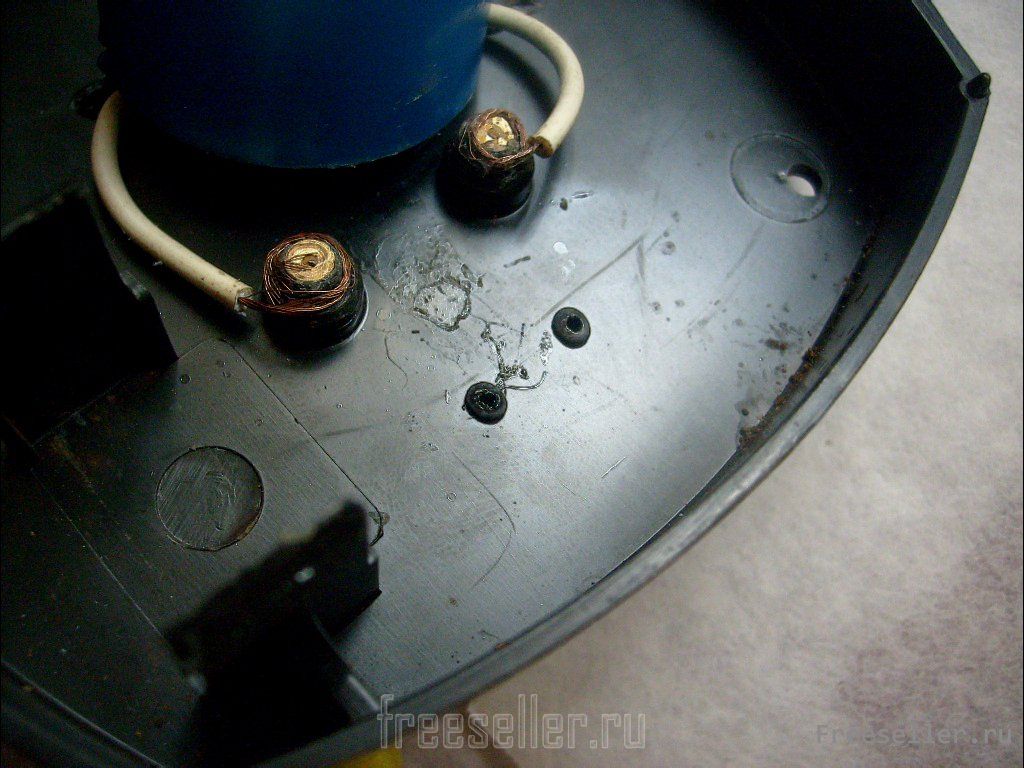

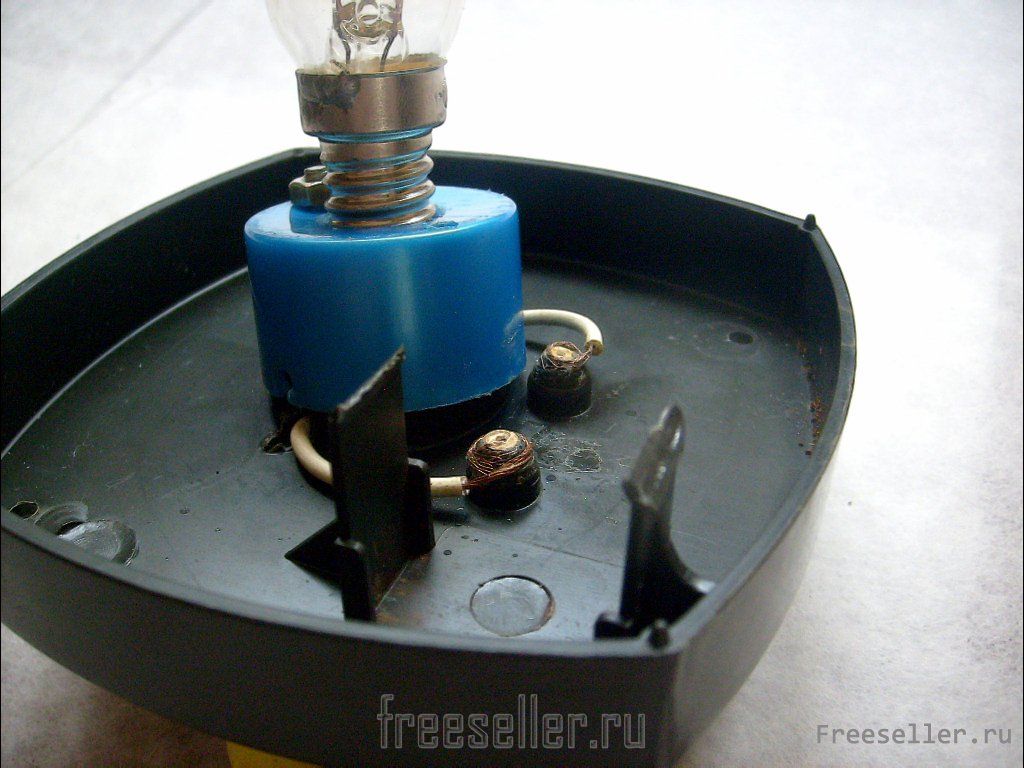

Напильником счищаем пластмассу вокруг вершин штырьков, служащих штепселем. Аккуратно приклеиваем к ним провода. Их оголённые концы обматываем вокруг вершин штырьков.



Ночник из радиоприёмника своими руками


6. Тонким гвоздём проплавляем заднюю стенку корпуса в двух местах под штырьками.



Ночник из радиоприёмника своими руками

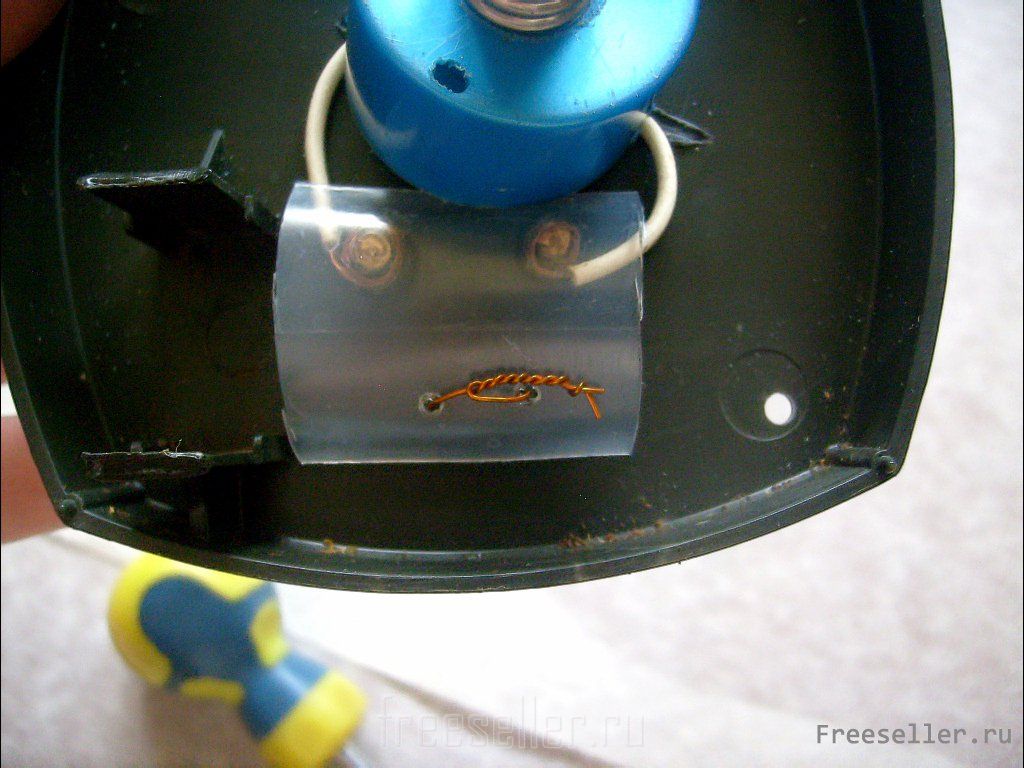

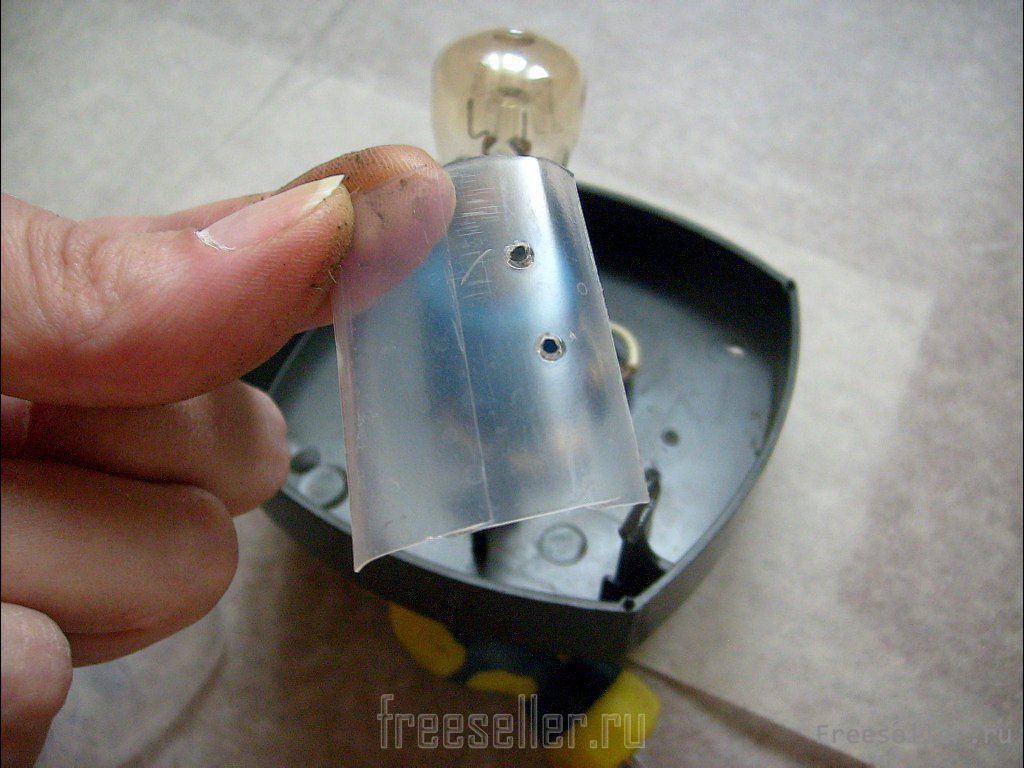

Из тонкого пластика (например, флакон из-под шампуня) вырезаем кусочек, чтобы закрыть место крепления проводов. По разметке проплавляем в нём такие же два отверстия.



Ночник из радиоприёмника своими руками


Проволокой крепим этот кусочек пластика.



Ночник из радиоприёмника своими руками

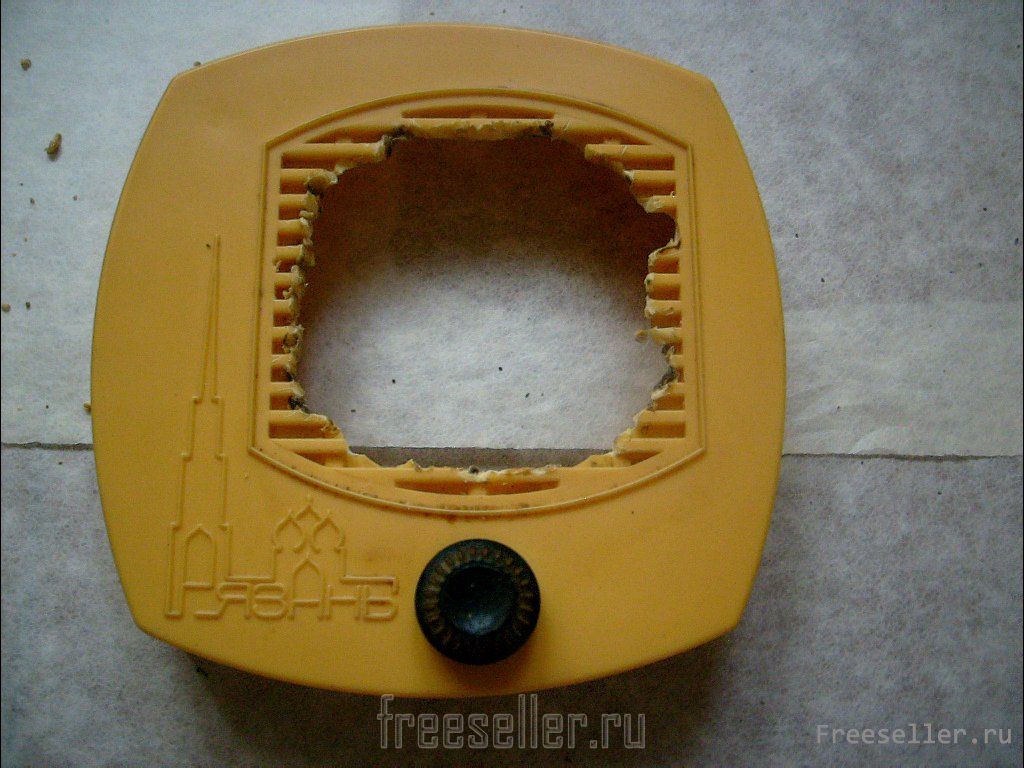

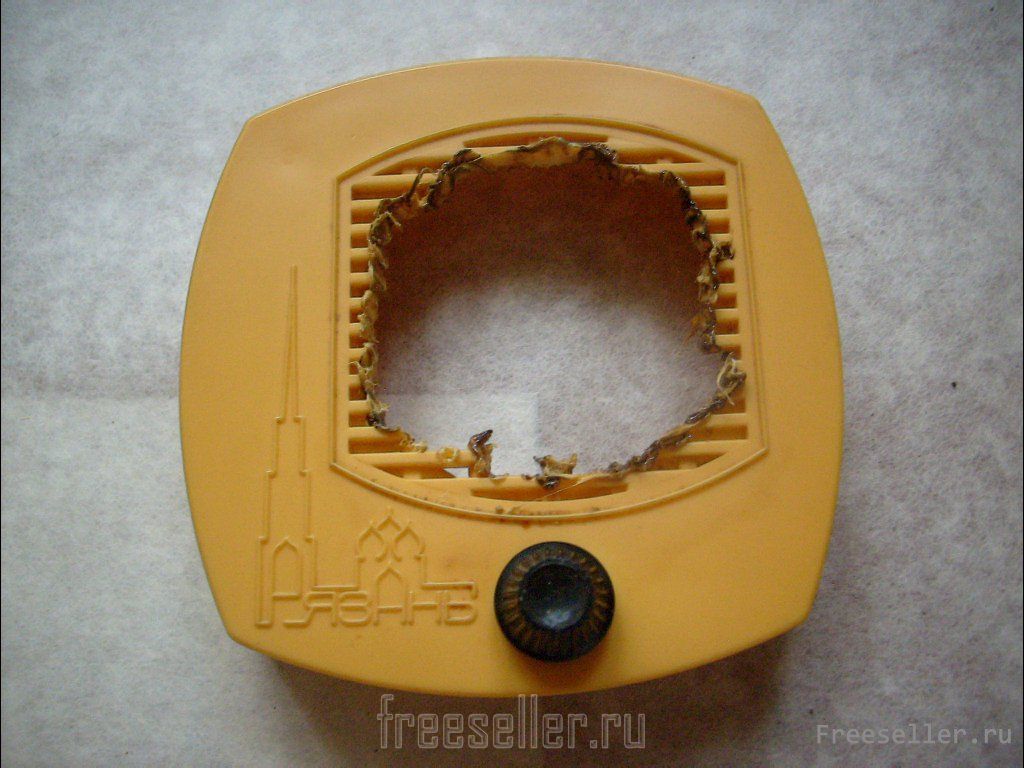

7. Выплавляем в передней стенке корпуса отверстие под лампочку.



Ночник из радиоприёмника своими руками


Выравниваем и зачищаем его.



Ночник из радиоприёмника своими руками

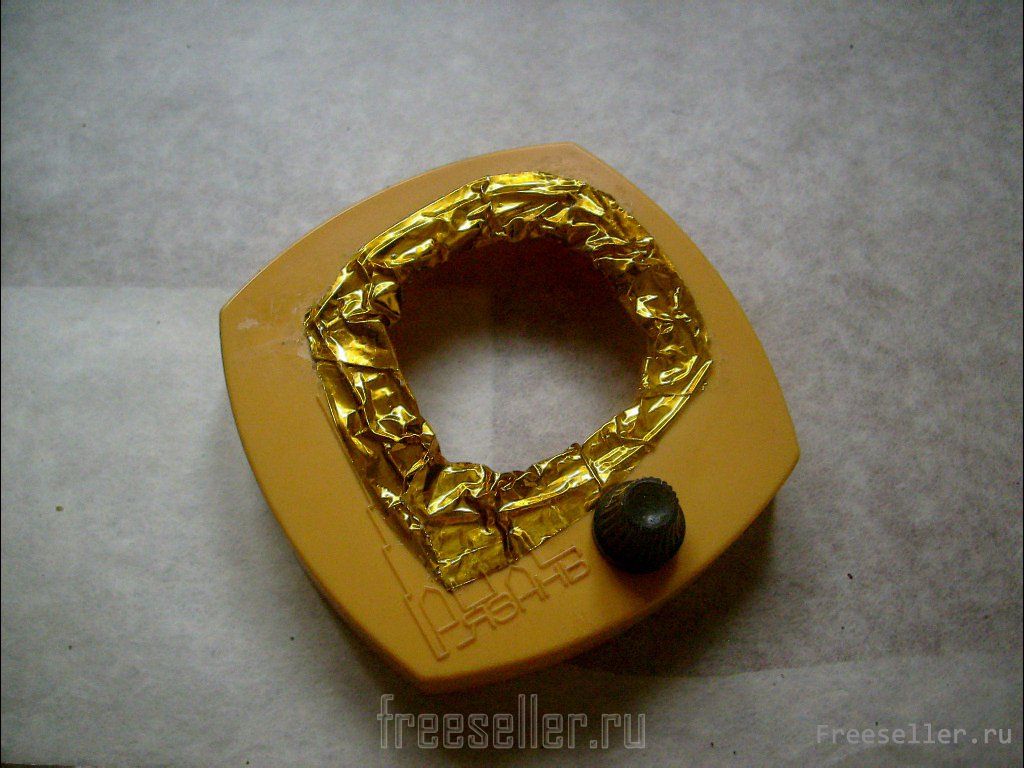

Фигурно оклеиваем его фольгой по всему периметру.



Ночник из радиоприёмника своими руками

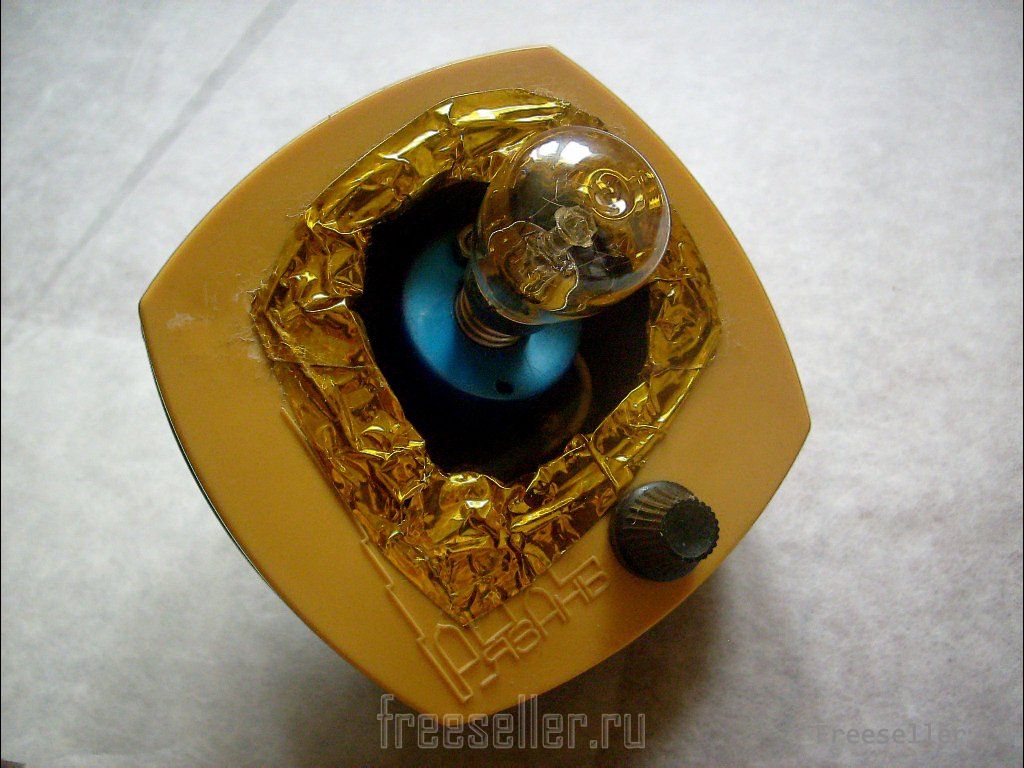

8. Винтами скрепляем между собой стенки корпуса - собираем наш теперь уже ночник.



Ночник из радиоприёмника своими руками

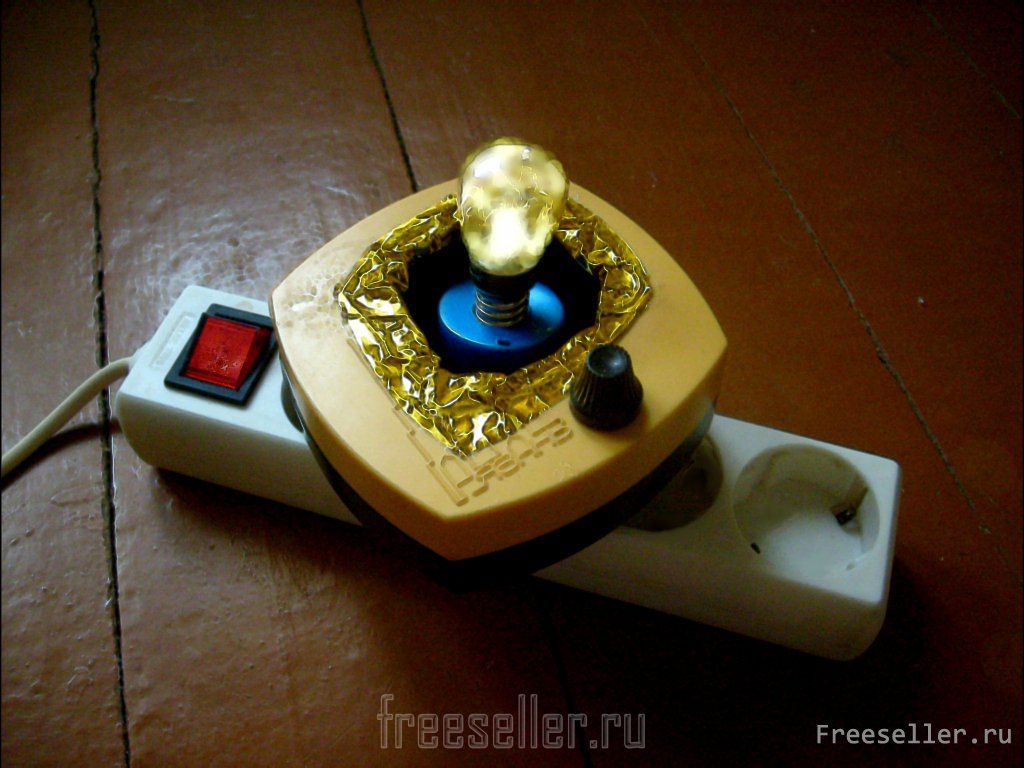

Включаем его в розетку.



Ночник из радиоприёмника своими руками

Елена Романова. г. Брянск,
