Самостоятельная установка центрального замка с пультом управления на ваз-классику (2101-2107)

Центральный замок, как оказалось в процессе эксплуатации, очень полезная вещь! Нисколько не пожалел, что установил его. Выкладываю фото-отчет установки, что бы тем кто будет его ставить, была небольшая помощь.

Итак:



ПЕРЕДНЯЯ ДВЕРЬ

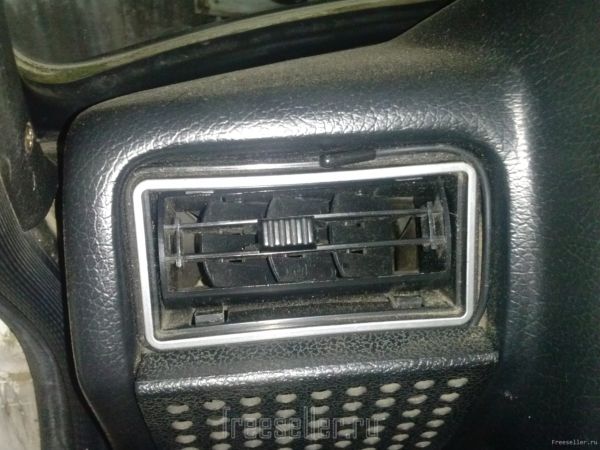

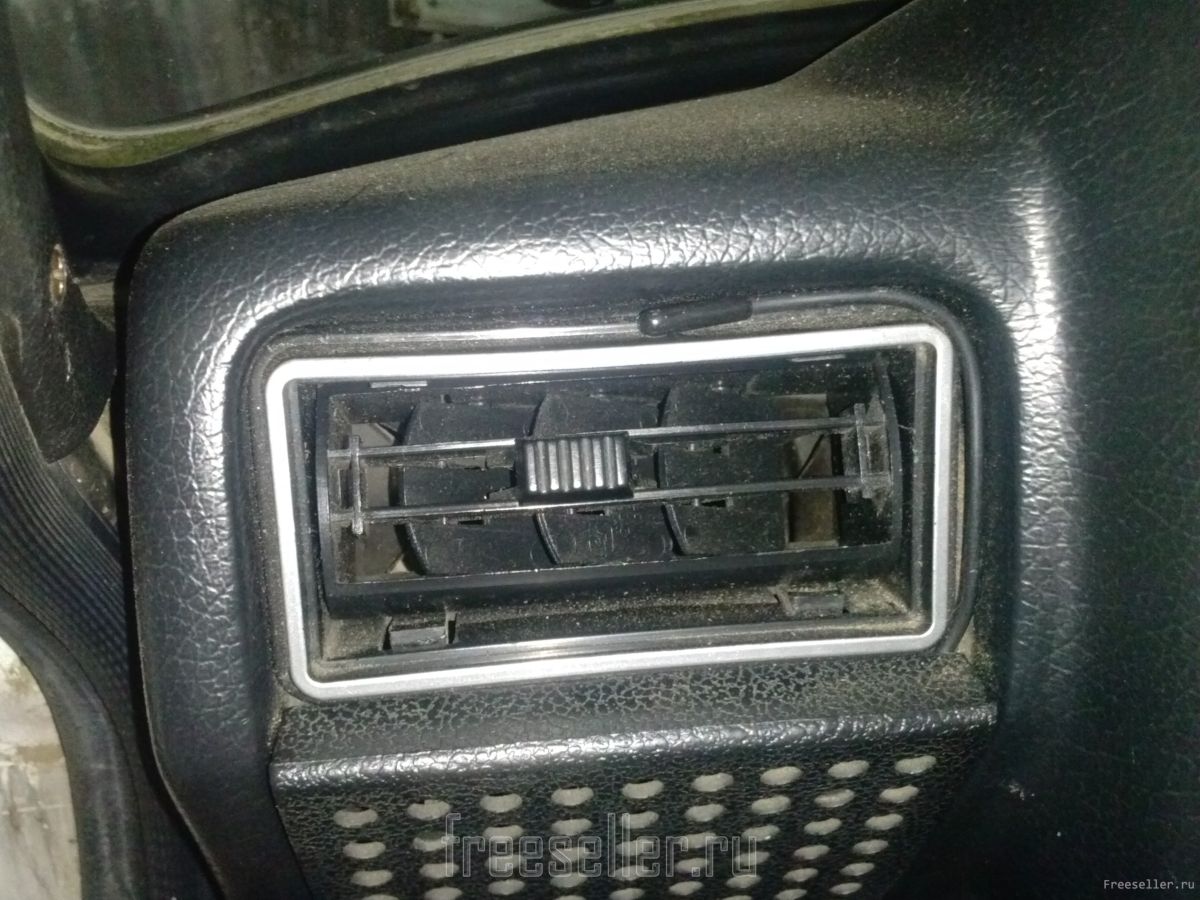

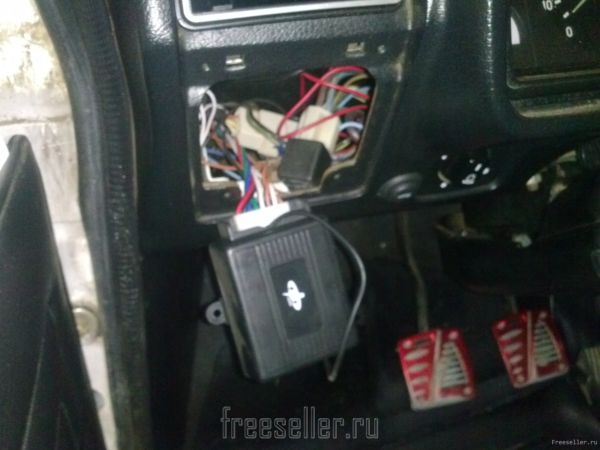

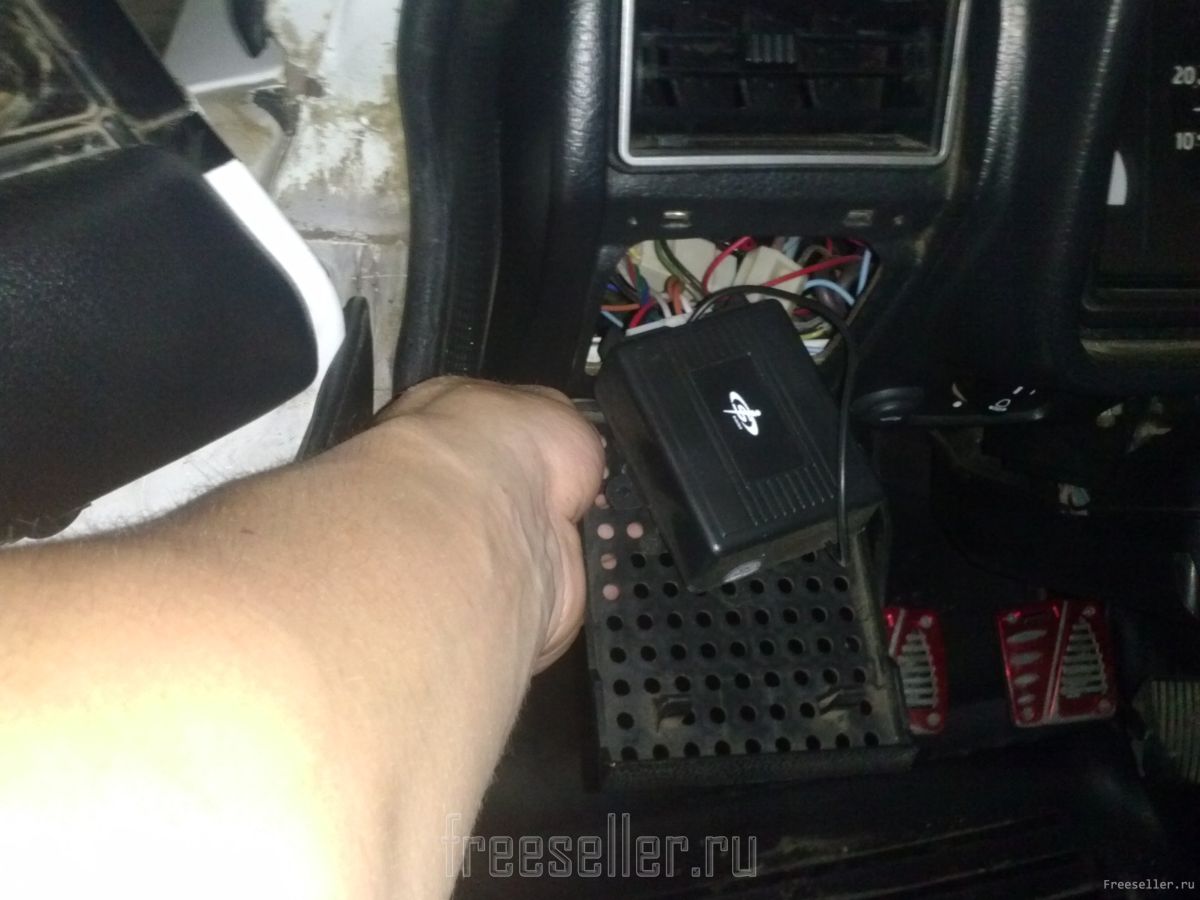

Сам блок замка я установил с левой части "торпеды"



Установка центрального замка с пультом управления на ВАЗ классику



Установка центрального замка с пультом управления на ВАЗ классику



Антенку вывел наружу.



Установка центрального замка с пультом управления на ВАЗ классику

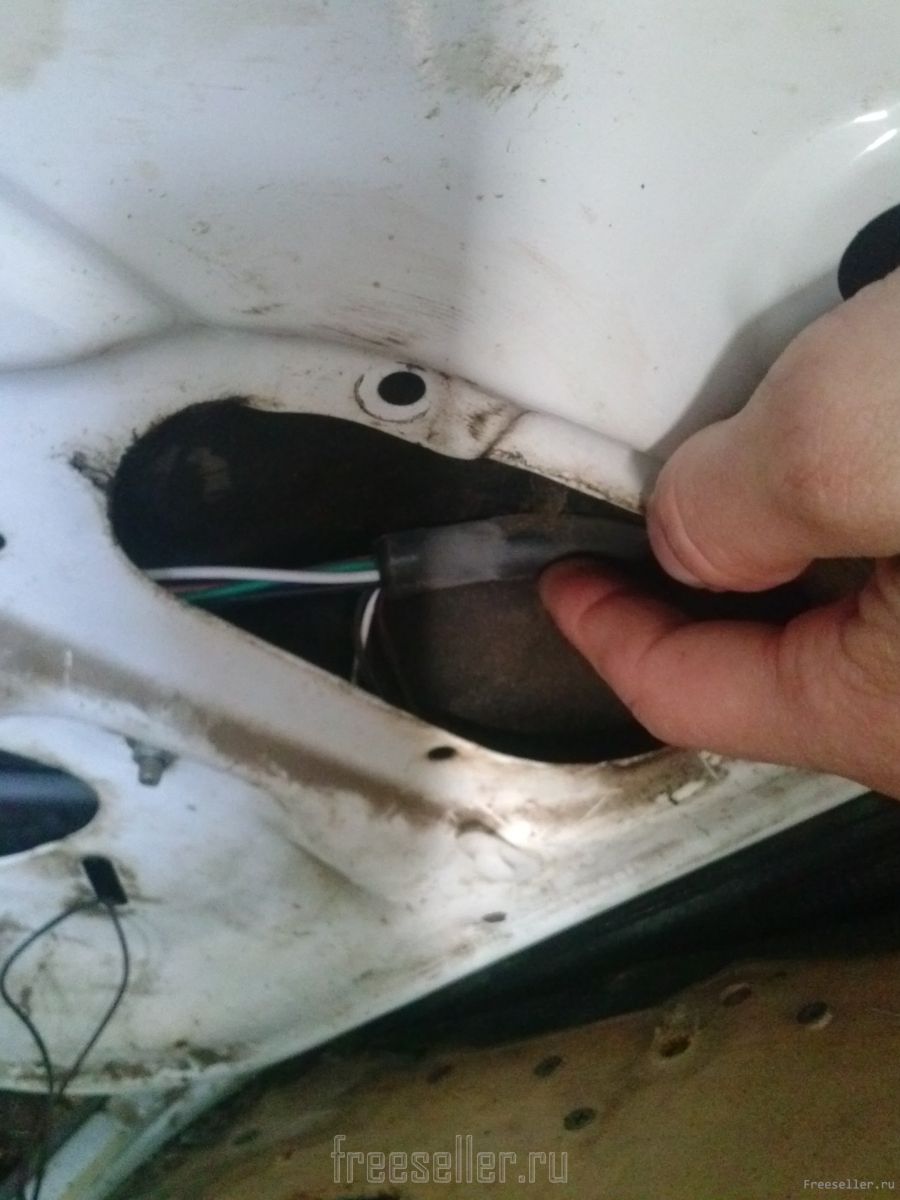

Далее вид двери изнутри: проводка (опять же в таком переходнике, как и стеклоподъемники)



Установка центрального замка с пультом управления на ВАЗ классику

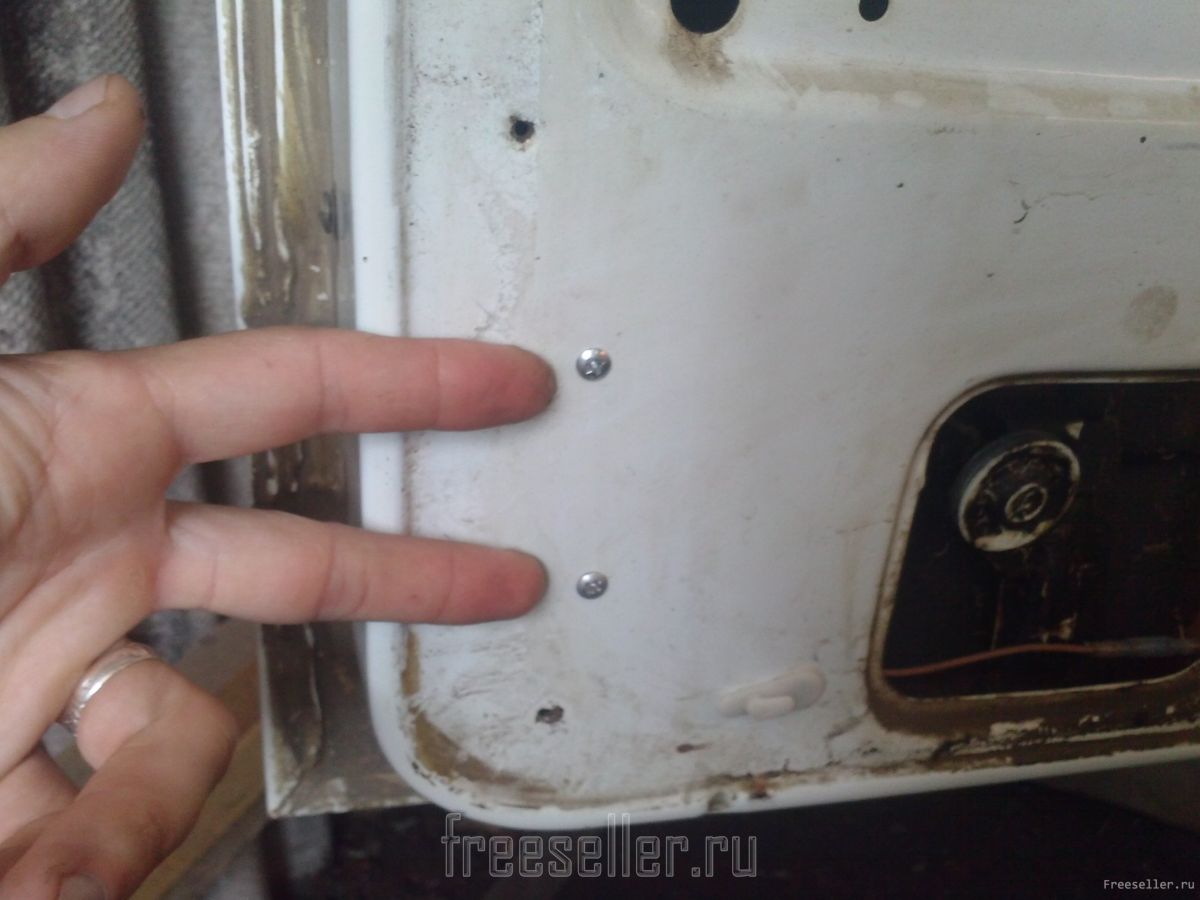

Саморезами прикрутил двигатель замка.



Установка центрального замка с пультом управления на ВАЗ классику



Установка центрального замка с пультом управления на ВАЗ классику

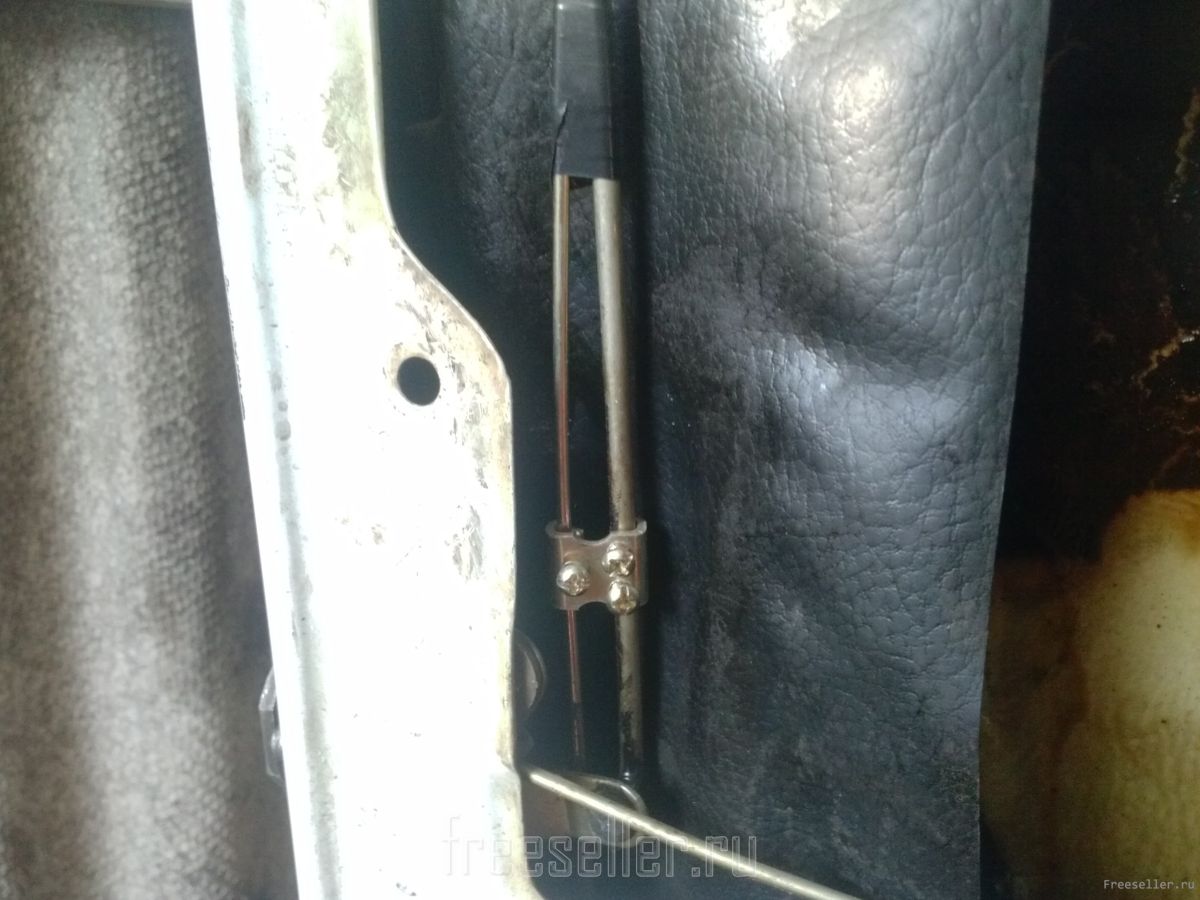

Тягу замка прикрутил специальным держателем (идет в комплекте) к механической тяге Кончик примотал изолентой, чтобы ничего не цеплял.



Установка центрального замка с пультом управления на ВАЗ классику



ЗАДНЯЯ ДВЕРЬ

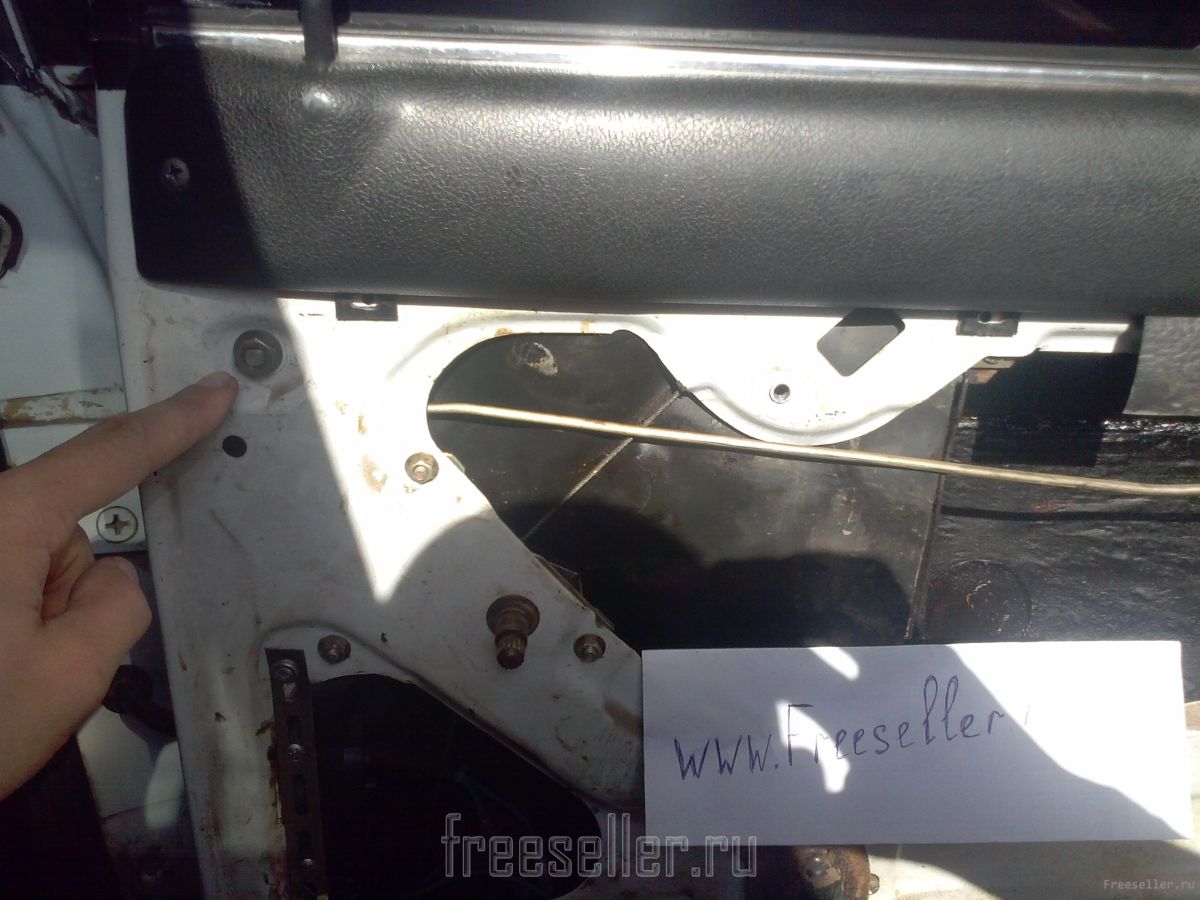

Сперва (ЭТО ВАЖНО) нужно выкрутить этот болтик что показан на фото и вытащить маленькую пружинку, которую он держит изнутри двери. Она там ненужная, т.к. будет создавать лишнее усилие, и замок не будет справляться со своей работой.



Установка центрального замка с пультом управления на ВАЗ классику

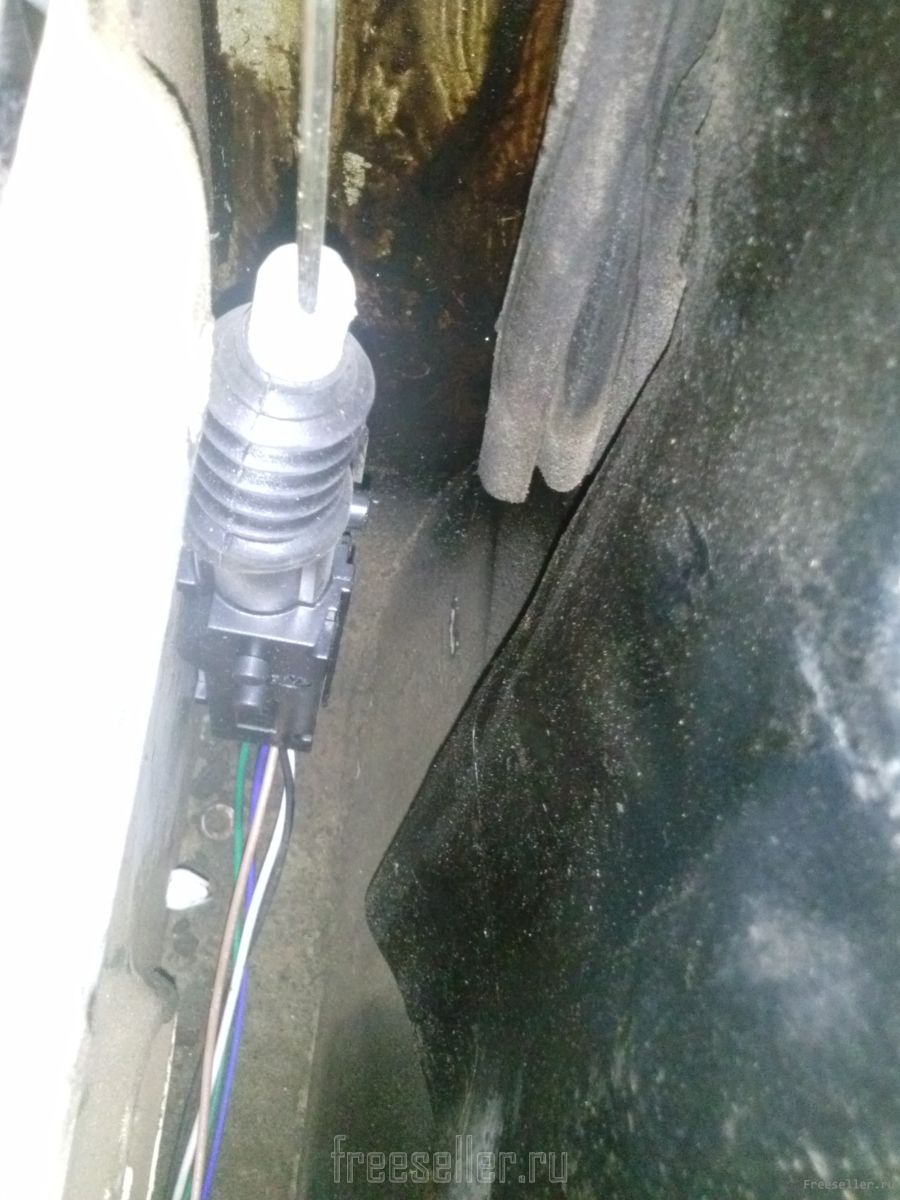

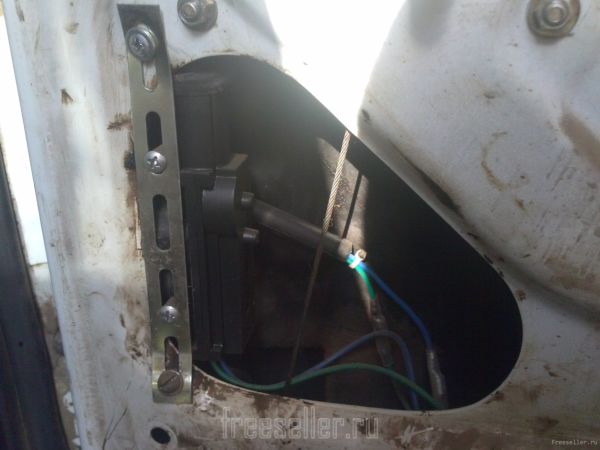

Затем саморезами крепим сам двигатель.



Установка центрального замка с пультом управления на ВАЗ классику



Установка центрального замка с пультом управления на ВАЗ классику

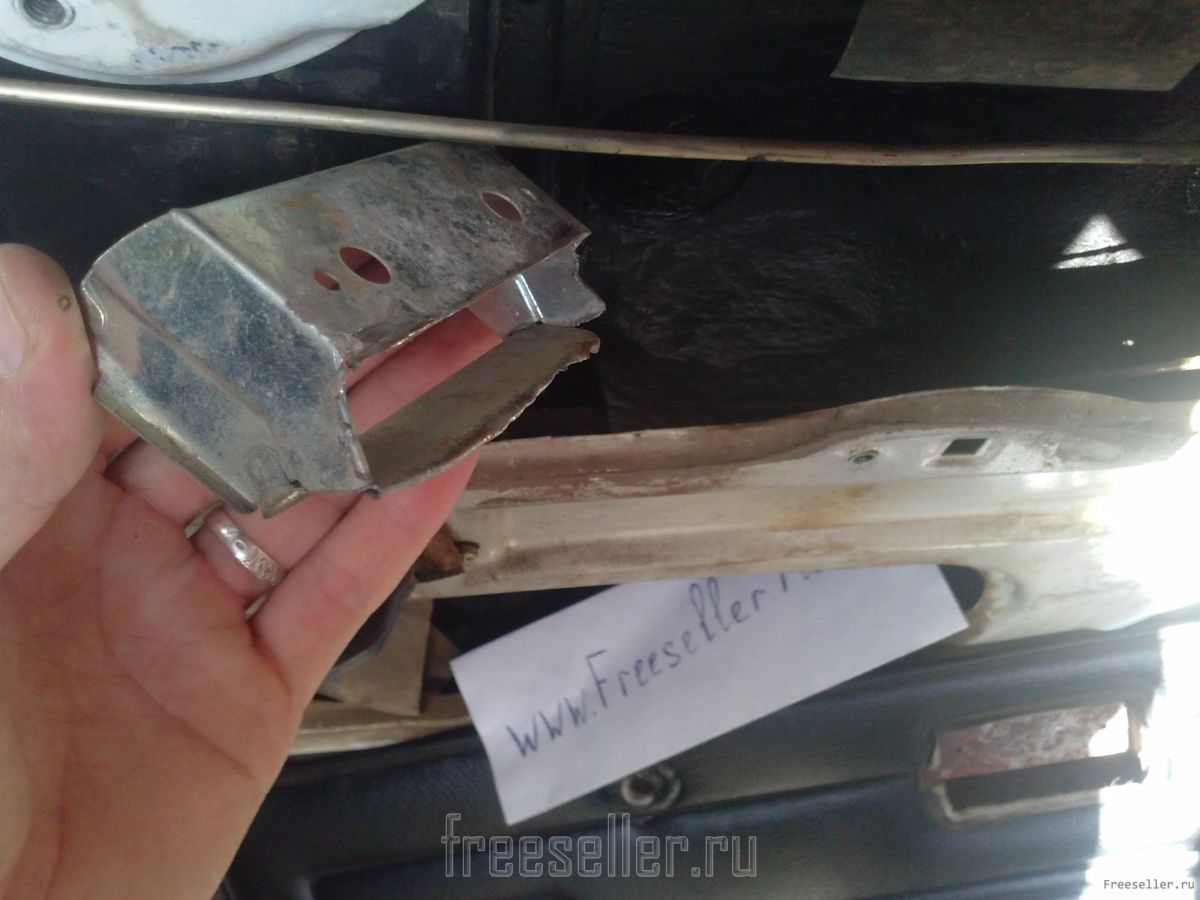

И еще один ВАЖНЫЙ момент при установке, это пепельница в задней двери. Её необходимо снять и обрезать край на болгаркой. Т.к. если ее не обрезать, то при установки обшивки на дверь, пепельница будет давить на механическую тягу и замок не справиться с работой.



Установка центрального замка с пультом управления на ВАЗ классику



И схема подключения.



Установка центрального замка с пультом управления на ВАЗ классику



Спасибо за внимание!
