Беспроводной пробник для прозвонки проводов



Как произвести беспроводную прозвонку любых кабелей и проводов обычным LAN - тестером.

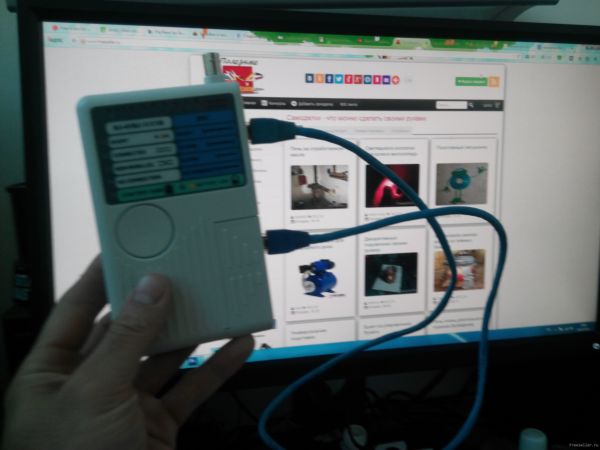

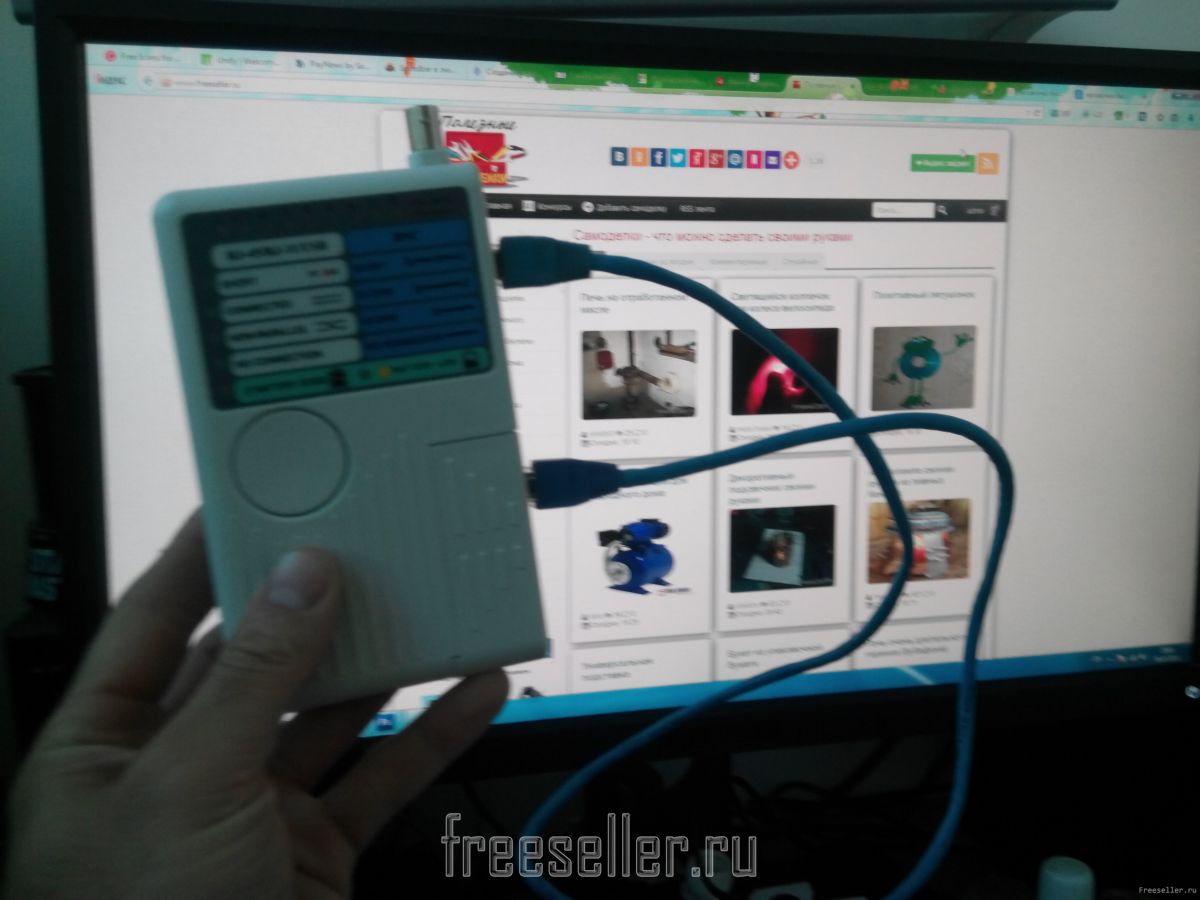

Несколько месяцев назад приобрел вот такой вот беспроводной девайс (в народе его называют LAN тестером) для прозвонки на обрыв и неправильное подключение:



- интернет кабелей с разъемом RJ45

- телефонных кабелей RJ11

- Usb кабелей

- TV кабелей (RJ-6, SAT и другие).



Беспроводной пробник для прозвонки проводов



Со своими функциями прозвонщик справляется прекрасно.



Давненько думал приобрести какое-нибудь подобное устройство для прозвонки кабелей и проводов при монтаже электропроводки, распайке распределительных коробок или сборки электрощитов, но не нашел таких приборов в продаже.



Вот и решил попробовать купленный ранее LAN-тестер в новой роли.

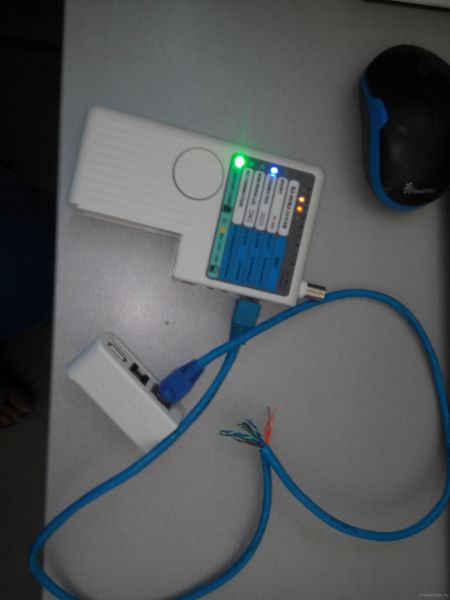

Для этого обрезал метровый интернет кабель с разъемом RJ-45 пополам.



Беспроводной пробник для прозвонки проводов

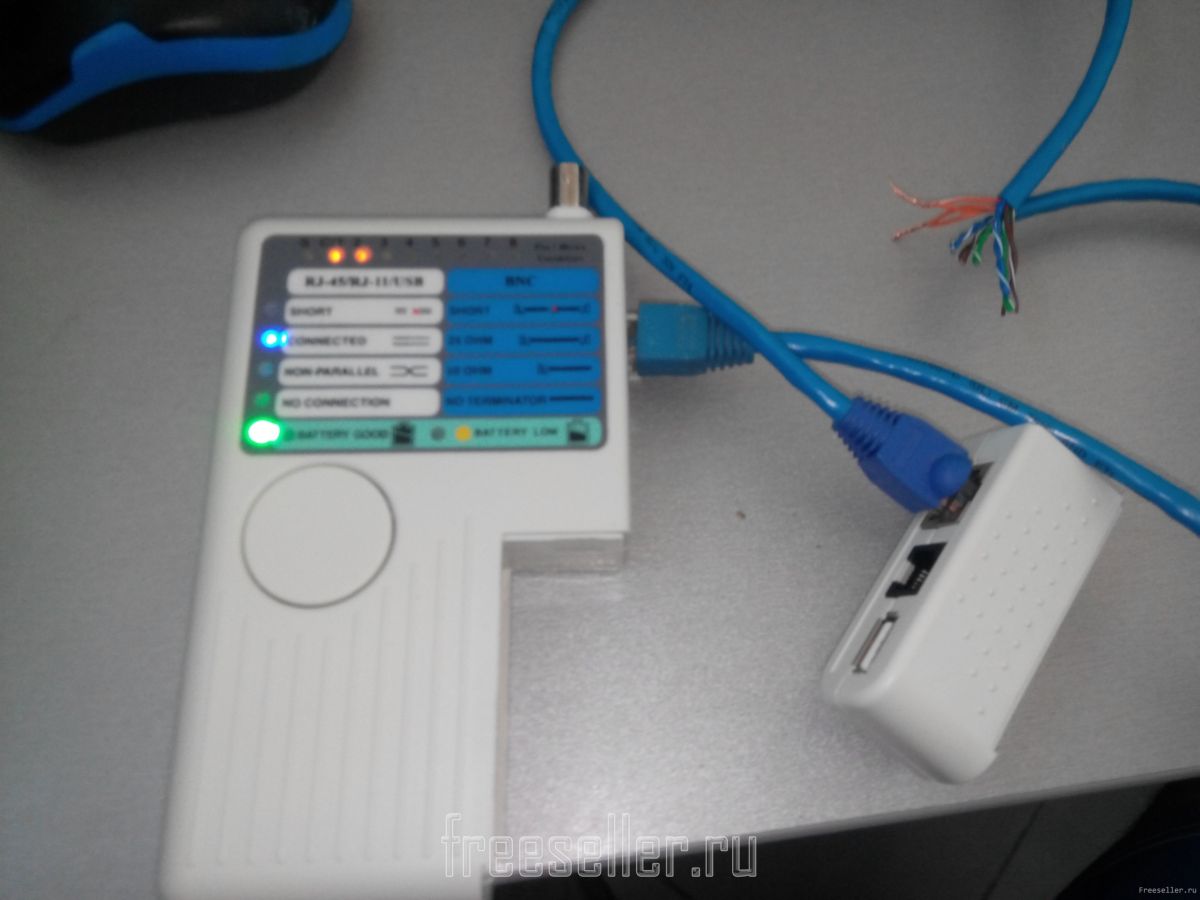

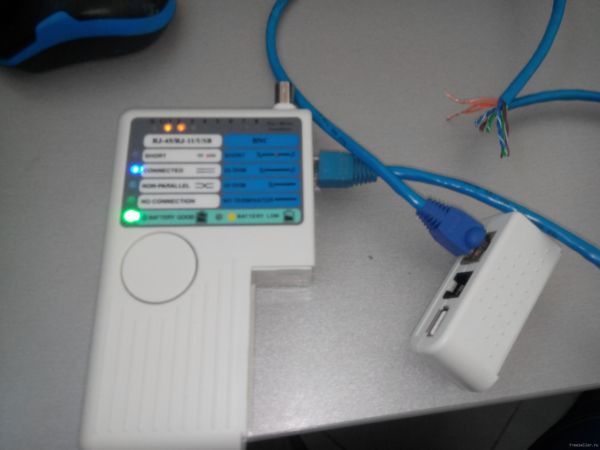

Подключил одну часть кабеля к тестеру, вторую к выносному блоку.

Соединил одну жилу из 8 на проводе - не пашет, соединил 2 жилы из 8 - аллилуя, есть коннект: 1 и 2 жила.



Беспроводной пробник для прозвонки проводов



Значит сегодня будет на работе радость, подсоединю к проводам крокодильчики, и соберу щиток без лишнего геммора с прозвонкой неподписанных проводов, как раз нужного по длине кабеля  для прозвонки под рукой там и нету.





P.S. Добавлено спустя 14 часов.



Как и предполагалось, после подключения к 2 -жилам крокодильчиков, тестер успешно справился с новой задачей - и очень помог мне при прозвонки 5 приходящих кабелей на щиток.



На фото ниже:

выносной блок, с крокодильчиками подсоединенный к розетке.



Беспроводной пробник для прозвонки проводов

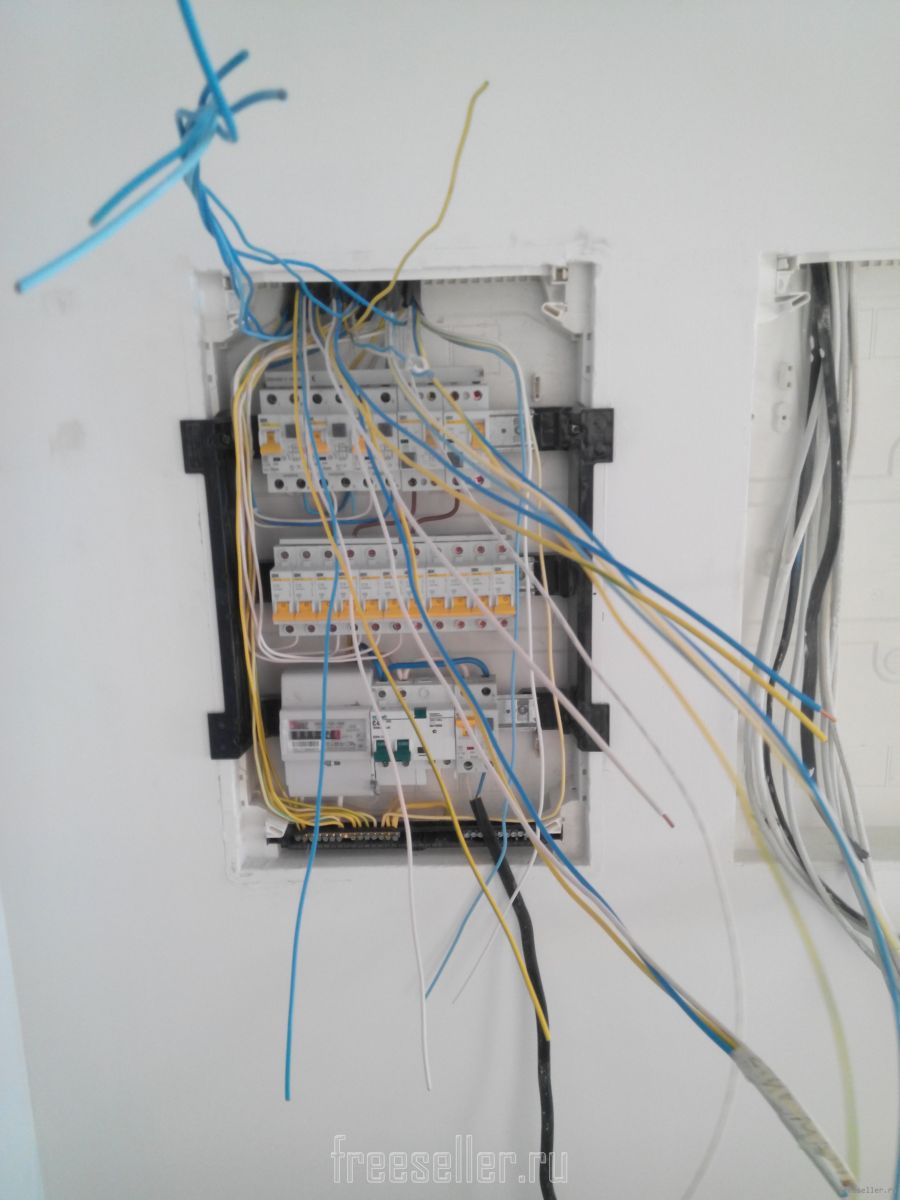

Щиток в стадии сборки, не подписаны 5 кабелей, ну что же будем искать.



Беспроводной пробник для прозвонки проводов



Подключение к тестеру разрезанным кабелем RJ45 к 2 проводам 1 кабеля). Для удобства крокодильчики неплохо было бы одеть и на них, но у меня их было только 2.



Беспроводной пробник для прозвонки проводов



Включение тестера на прозвонку.



Беспроводной пробник для прозвонки проводов



Успешно работает.

Александр Борисов, г. Самара

Специально для сайта:

Полезные Самоделки

Считаете ли вы полезной эту статью?




Комментарии пользователей (2)
  1. kirill 108 29
    #1 kirill 11 октября 2014 09:29
    Саня, молоток. Устройство реально работает. сколько времени можно сэкономить.

  2. Albor 174 331
    #2 Albor 12 октября 2014 11:57
    Цитата: kirill
    Саня, молоток. Устройство реально работает. сколько времени можно сэкономить.

    Рад, что оказался кому то полезен.
