Изготовление самодельного «датчика» уровня воды для летнего душа.

После установки на летний душ новой бочки большего объема, возникла такая необходимость установки какого ни будь "датчика" уровня воды, что бы постоянно не лазить на крышу душа, да и к тому же новая бочка оснащена крышкой, которая фиксируется хомутом, и постоянно её снимать и смотреть сколько воды осталось не очень хочется. Поэтому установил вот такое, легкое в изготовлении, приспособление.

Необходимые материалы:


- пенопласт (такой кусок, как на фото, я нашел в коробке от газовой плиты, ими нарывают камфорки при транспортировке.);
- гайка маленького размера;
- гайка большого размера;
- длинный шуруп;
- два кусочка пластмассовой полоски;
- леска.



Самодельный датчик уровня воды в летнем душе


Изготовление датчика

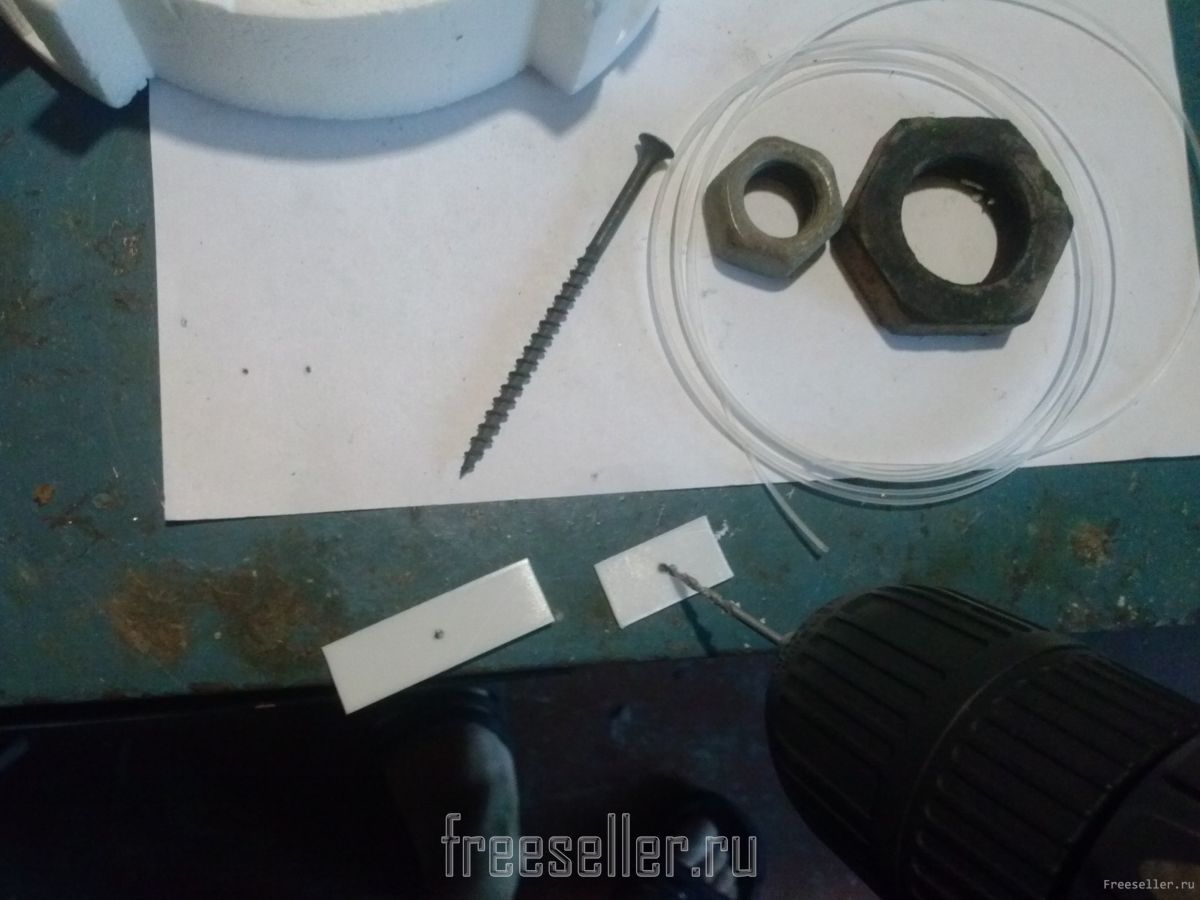

Первым делом просверливаем сквозное отверстие в середине пенопласта (это делается для того, что бы когда будем закручивать шуруп, пенопласт не раскололся), а так же на обеих пластинках.



Самодельный датчик уровня воды в летнем душе



Самодельный датчик уровня воды в летнем душе



Затем скрепляем детали так, как показано на фото:

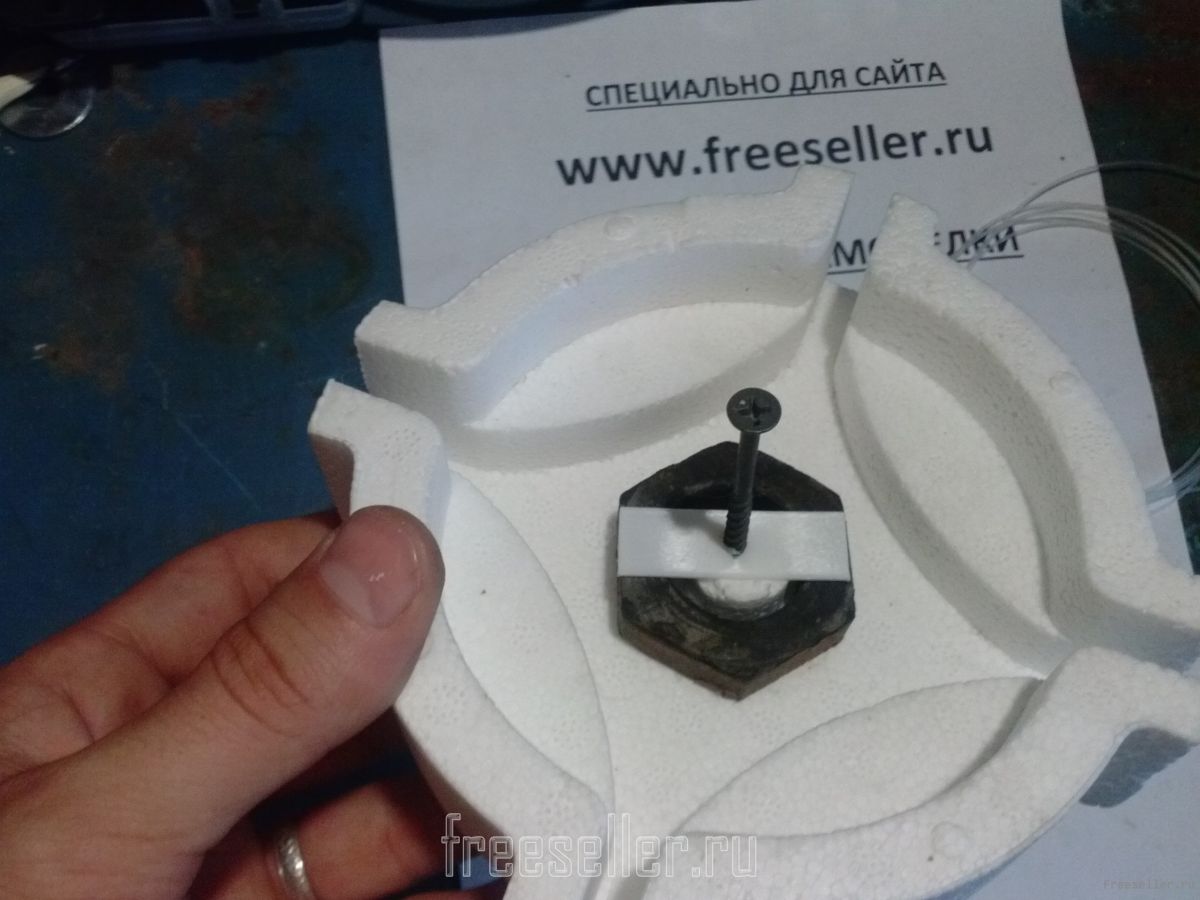

Вид сверху:



Самодельный датчик уровня воды в летнем душе

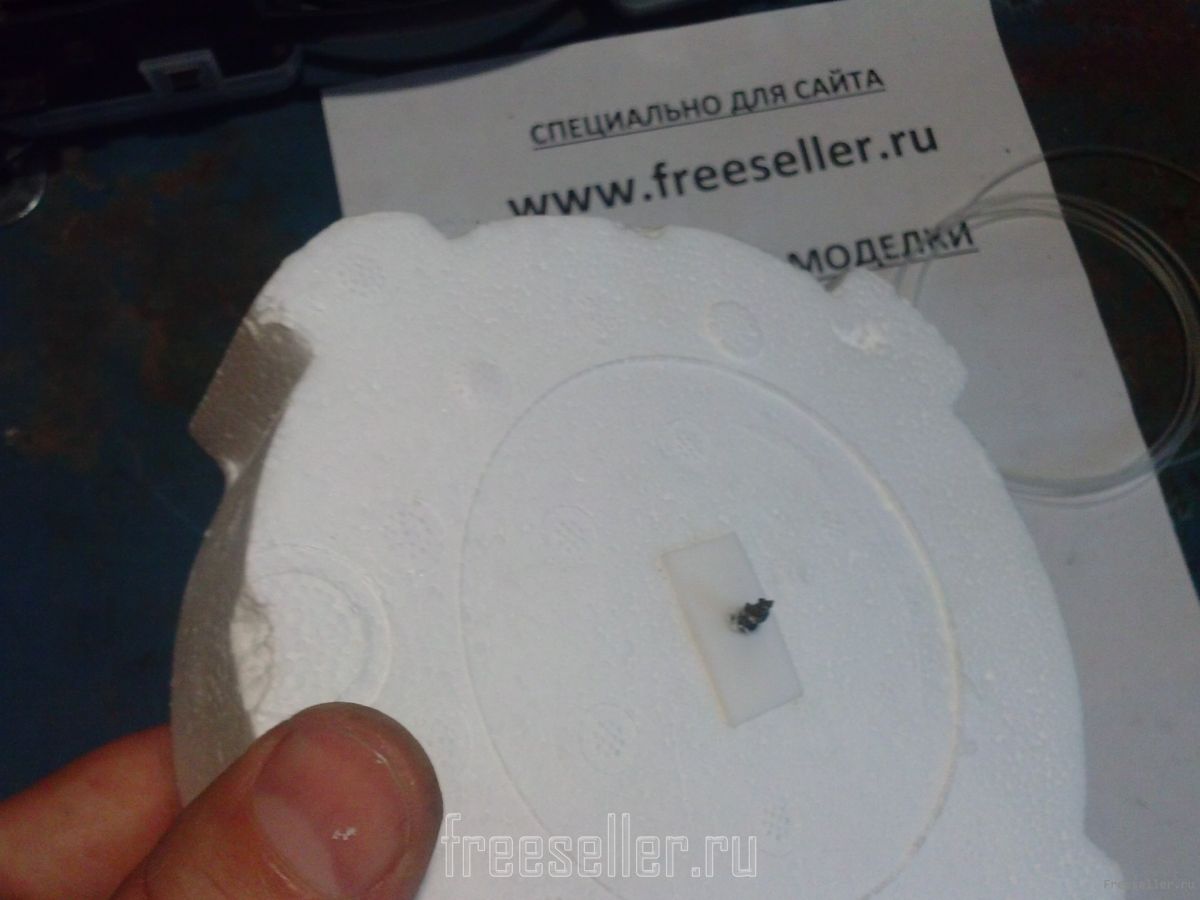

Вид снизу:



Самодельный датчик уровня воды в летнем душе

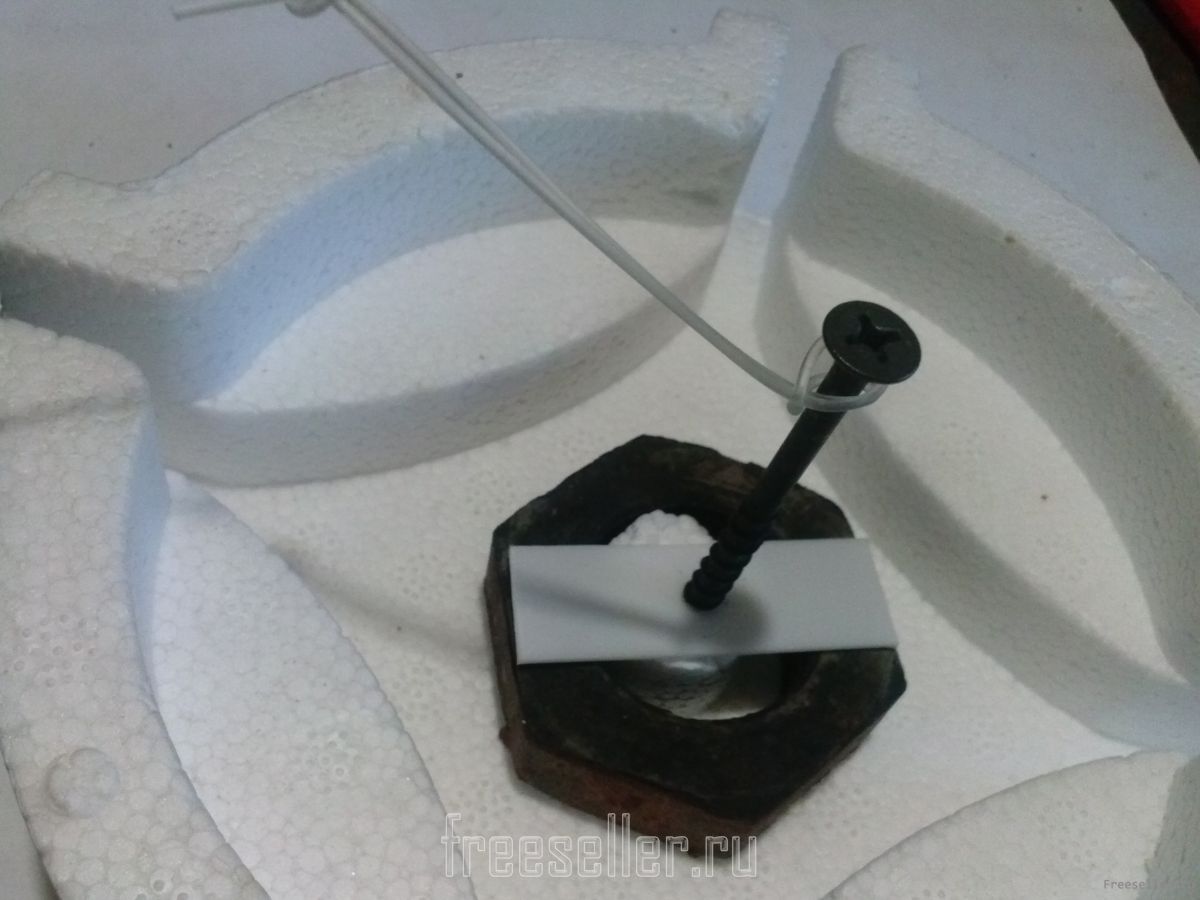

Приматываем к шурупу леску и наш «датчик» почти готов.



Самодельный датчик уровня воды в летнем душе


Теперь несем все на крышу душа, просверливаем отверстие в крышке бака ( отверстие нужно делать такое, что бы леска свободно по нему проходила).



Самодельный датчик уровня воды в летнем душе


Далее опускаем получившийся поплавок в бачек, леску пропускаем через крышку и теперь, там где у нас уровень воды привязываем маленькую шайбу.



Самодельный датчик уровня воды в летнем душе

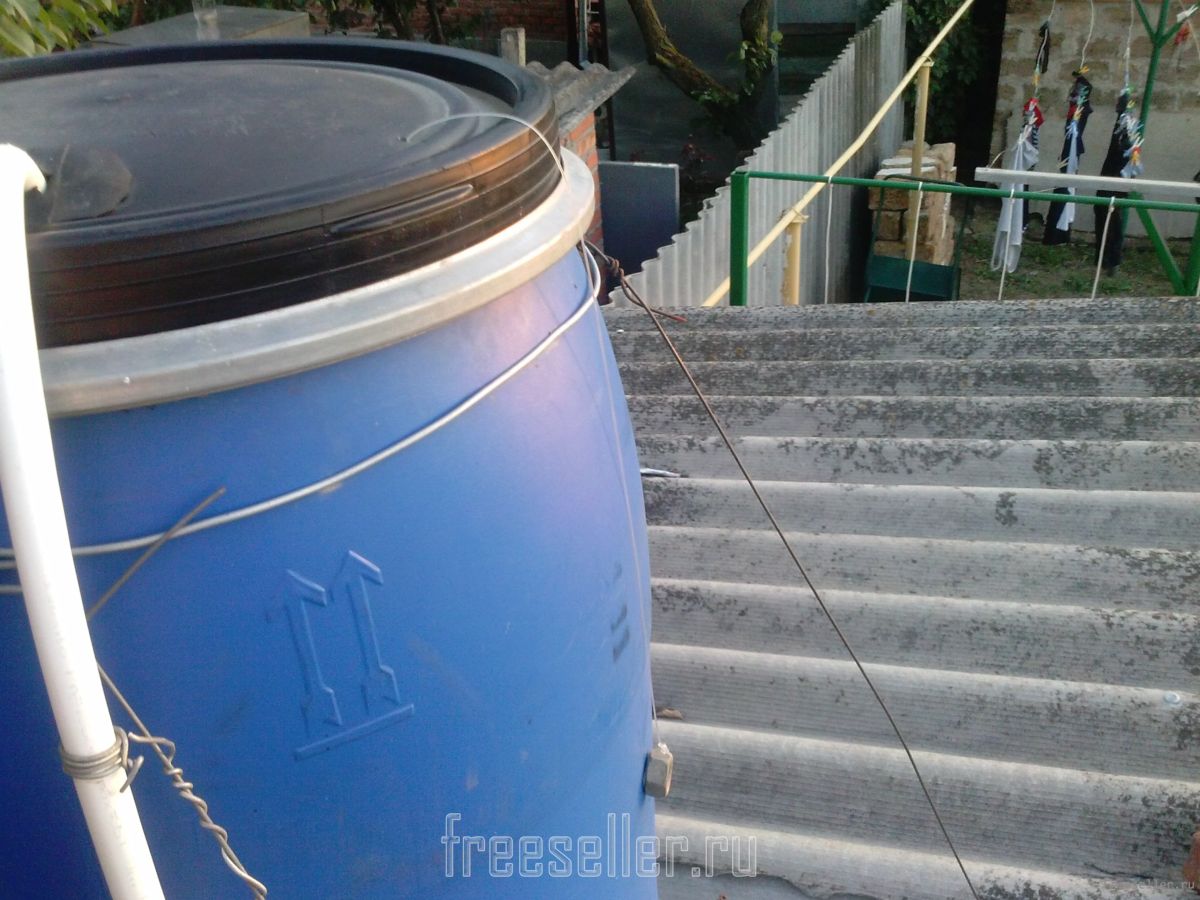

И вот какой получился готовый результат.



Самодельный датчик уровня воды в летнем душе



Самодельный датчик уровня воды в летнем душе


Принцип работы нашего "датчика" очень прост. Когда вода в бачке заканчивается, наш поплавок опускается на низ, а шайба что снаружи, поднимается наверх, следовательно, нужно долить воды. И когда вода наливается, так же очень удобно следить. Можно конечно на бачке сделать разметки и вместо шайбы повесить какую-нибудь стрелку, но это уже дело лично каждого. Если есть, какие ни будь вопросы, пожалуйста, задавайте!

Спасибо за внимание!
