Индикация включенного состояния в клавишный выключатель ближнего света фар Lada Samara

  • Dima
  • 16 августа 2014
  • 7 343
Индикация включенного состояния в клавишный выключатель ближнего света фар Lada Samara


Добавляем светодиодную индикацию в клавишный выключатель ближнего света фар автомобиля Lada Samara

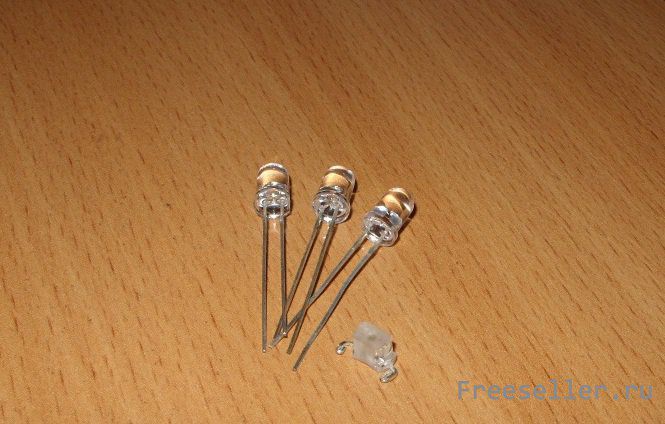

В автомобилях семейства SAMARA отсутствует индикация включенного состояния ближнего света в клавишном выключателе. Что весьма неудобно, поскольку приходиться на ощупь определять состояние клавиши при движении в светлое время суток. Однако, данный недостаток весьма просто устранить самостоятельно. Для чего необходимо приобрести несколько светодиодов (с запасом) желаемого цвета на 12 В. Я приобрел вот такие зеленые светодиоды в магазине радиодеталей.



Индикация включенного состояния в клавишный выключатель ближнего света фар Lada Samara

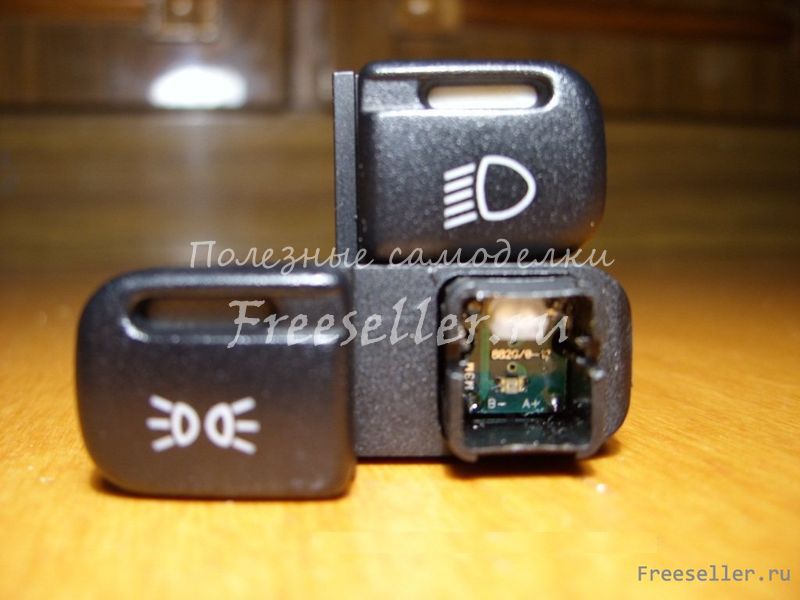

Желательно не один, а несколько. Затем снимаем клавишу включения ближнего света. Она легко поддевается шлицевой отверткой, обернутой в тряпицу. Легкие покачивания в сторону и клавиша в руках.

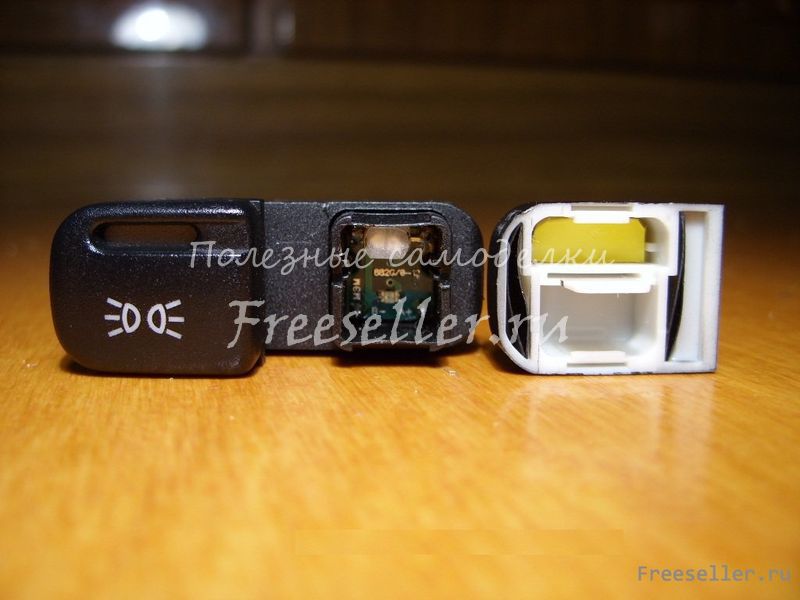

Снимаем крышечку правой половины клавиши ближнего света. Обнаруживаем отсутствие источника света между контактами «С» и «D». Туда и необходимо впаять светодиод. Разбираем клавишу дальше: поддевая иглой, фиксаторы отделяем внешнюю часть клавиши от внутренней части. Светодиоду необходимо при помощи напильника и тисков придать форму близкую прямоугольнику, ножки подрезать и подкрутить концы, чтобы легче было припаять.

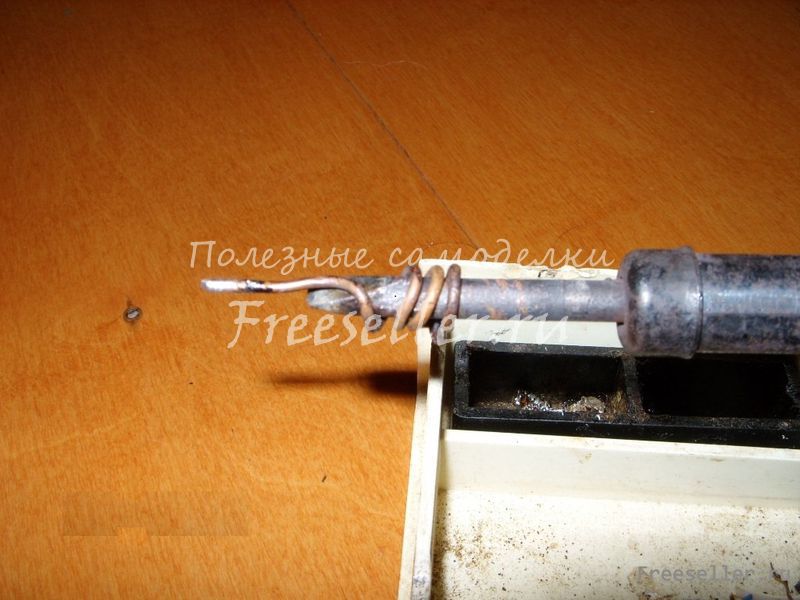

Электрод паяльника велик для данной работы. Выйти из положения можно путем его наращивания медным одножильным проводом сечением около 2,5 кв. мм.



Индикация включенного состояния в клавишный выключатель ближнего света фар Lada Samara



Контакты «В» и «D» соединены дорожкой на плате. На контакты «С», необходимо подать «+» с подвижного контакта клавиши. Поэтому перед пайкой диода, протягиваем перемычку из кусочка стальной проволоки сечением 0,5 мм. кв. от подпружиненных контактов внутри кнопки до контакта «С» на плате, затем накладываем на плату светодиод и припаиваем его таким образом, чтобы конец перемычки оказался так же припаян, другой конец перемычки припаиваем к подпружиненному контакту.



Индикация включенного состояния в клавишный выключатель ближнего света фар Lada Samara


Окошечко под индикатор ближнего света закрашено краской. Эту краску легко отскблить с помощью иглы, скальпеля или иного острого предмета.



Индикация включенного состояния в клавишный выключатель ближнего света фар Lada Samara


Полезный совет: такой диод светит ярко и направленно. Устранить этот недостаток легко путем приклеивания на оборотную сторону окошечка под индикатор кусочка оранжевого пластика из крышки майонезной банки.



Индикация включенного состояния в клавишный выключатель ближнего света фар Lada Samara

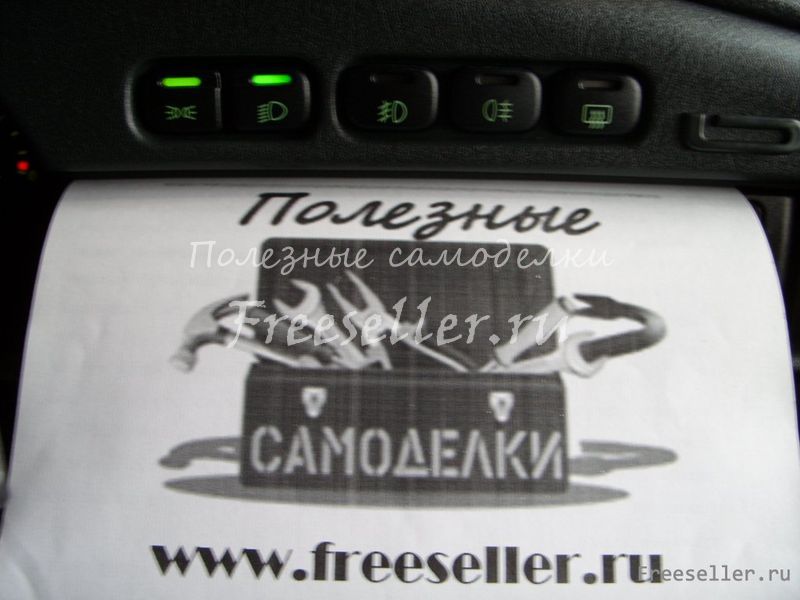

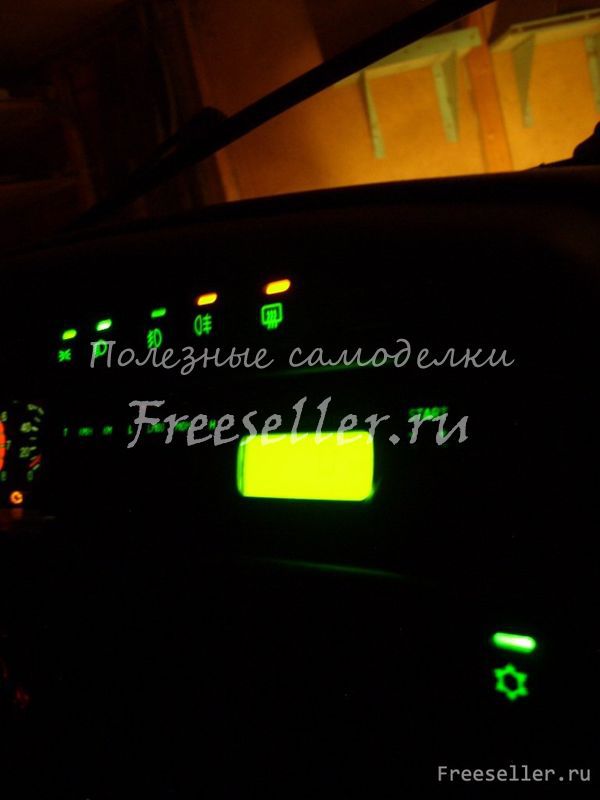

Результат проделанной работы:



Индикация включенного состояния в клавишный выключатель ближнего света фар Lada Samara


Цена вопроса: менее 20 руб.
Спасибо за внимание!
