Обогреватель для маленькой комнаты.

Саморобный обогреватель
Данный обогреватель может быть опасным, поэтому автор не несет ответственности за ваше здоровье и имущество!

Саморобный обогреватель

Обогреватель я сделал для обогрева комнаты в общежитии так как с каждым годом економлят на отоплении. Тепловентиляторы мало габаритные но шумные и потребляет 2клв. Обогреватель принципу похож на электро-конвектор только слабее и проще, потребляет не более 700-800 ватт.
Состоит из следующих основных компонентов:
- Нихромовая электро-спираль для обогревателей и электро плит на 1клв
- Асбестовая нить
- Термо-предохранитель на 100* -140* 10А
- Понизитель напряжения
- Корпус металлический

Саморобный обогреватель

Для корпуса я использовал с нержавеющей стали, в моем случае из двух лишних кусков которых дали на стройке бесплатно) скрепил 3-мя малыми саморезами, вобщем требовалось 90см, чтобы вместить в коробку с батареей.

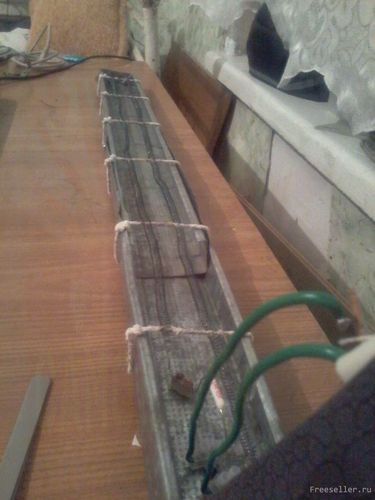

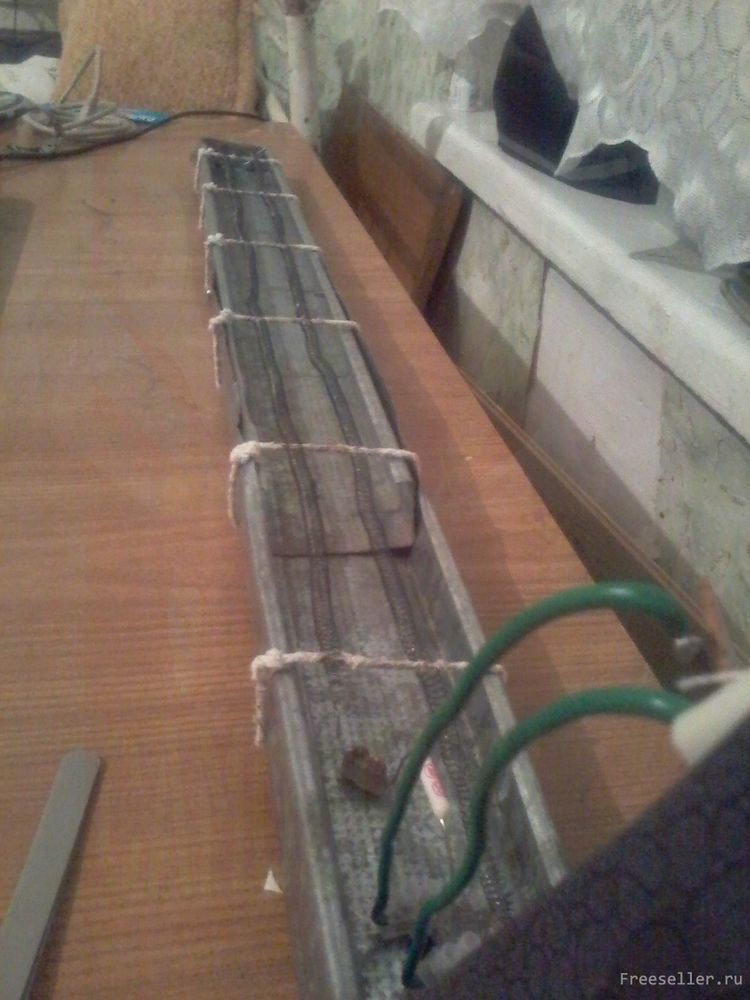

На корпус навязал асбестовую нить с расстоянием между ними примерно 5см.

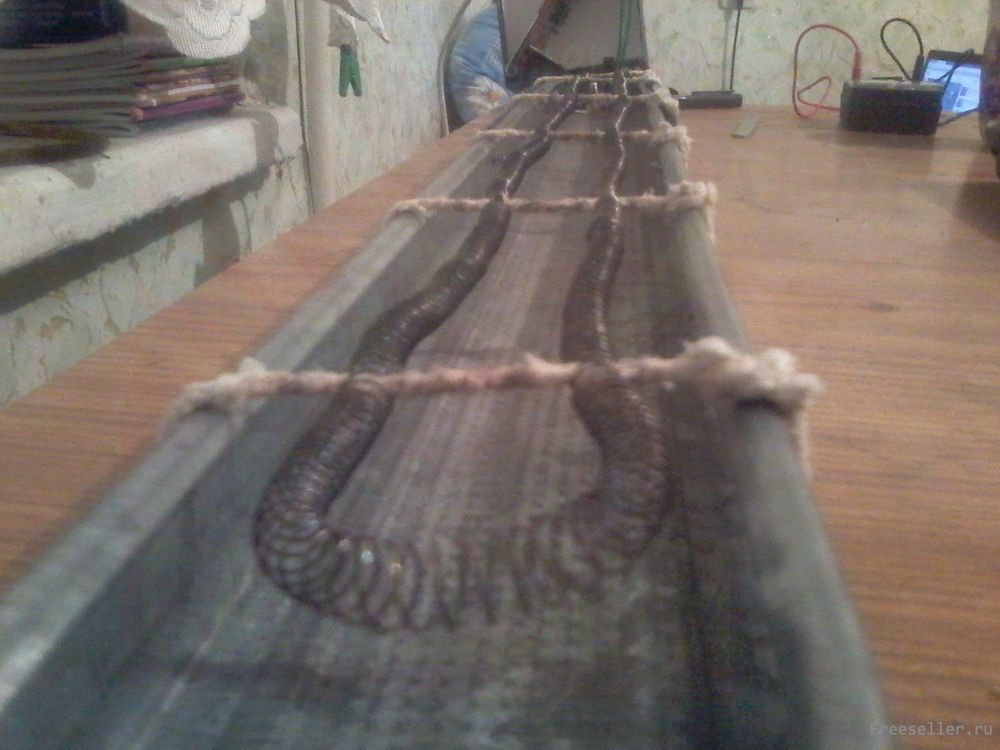

Спираль нужно растянуть и сложить вдвое чтоб все было равномерным, далее посадить спираль на асбестовую нить и нужно проследить чтоб нигде не провисало и не касалось корпуса. На концах подключений спирали нужно растянуть полностью на 2-2,5см, чтобы не грелись контакты.



Саморобный обогреватель


По мнению безопасности является термо-предохранитель случай если что-то упадет на спираль и замкнет то это не даст ей нагреться до опасного уровня, или выйдет из строя понизитель напряжения ...

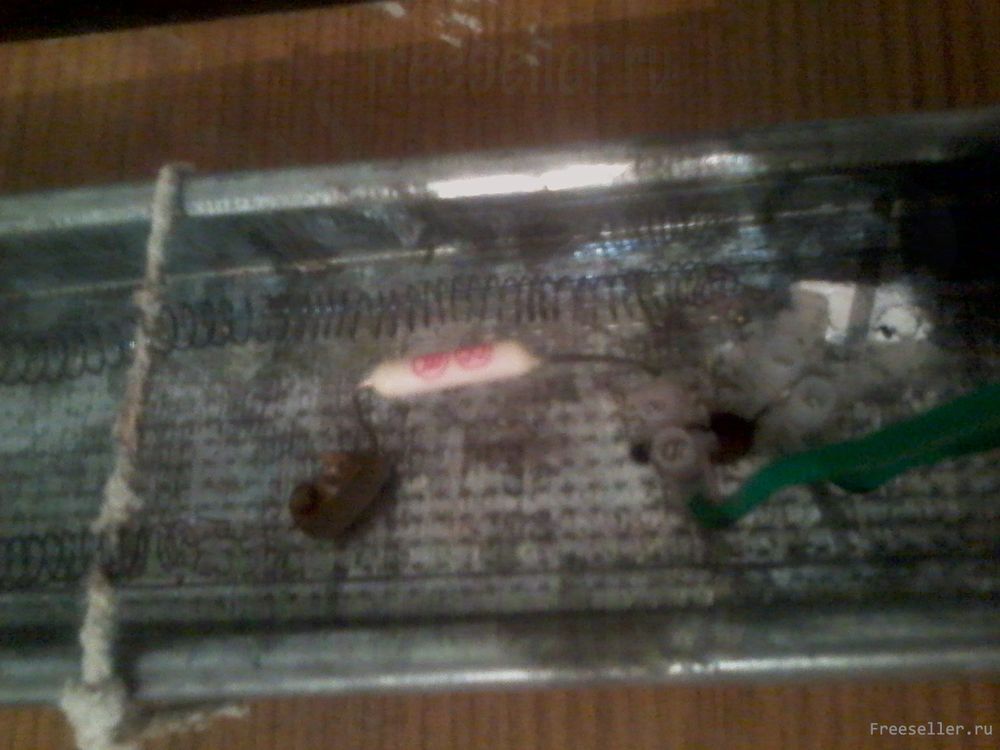

Поэтому на месте где должен подключаться спираль последовательно подключено термо-предохранитель с расстоянием от спирали 3-5мм. (Но все равно когда уходим из комнаты то выключаем обогреватель)


Саморобный обогреватель

Саморобный обогреватель

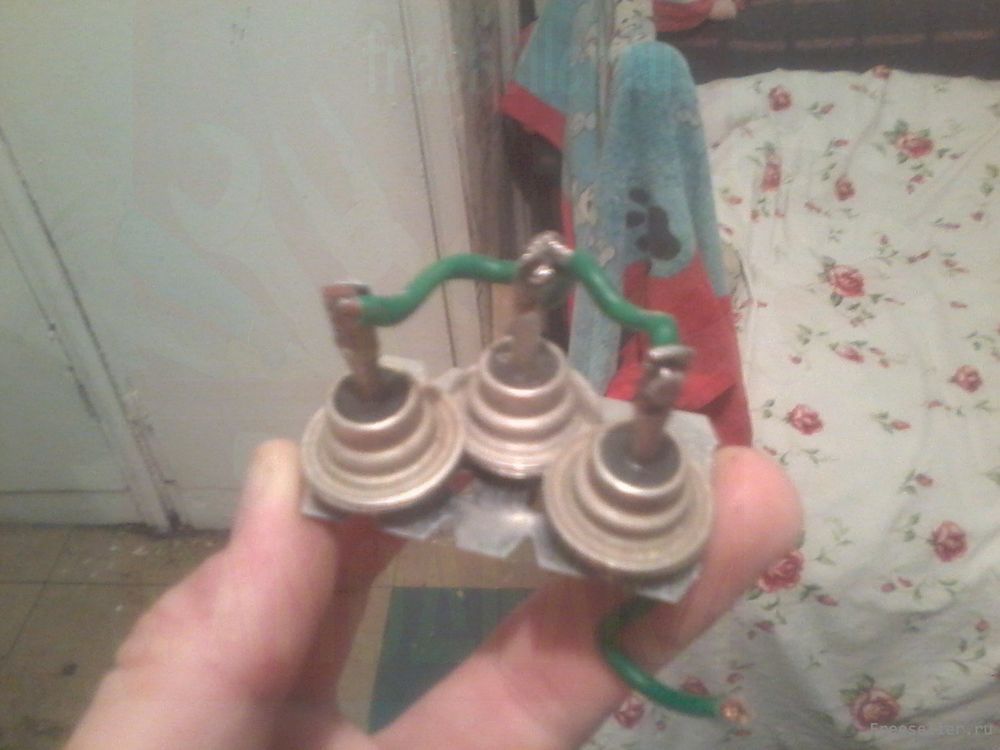

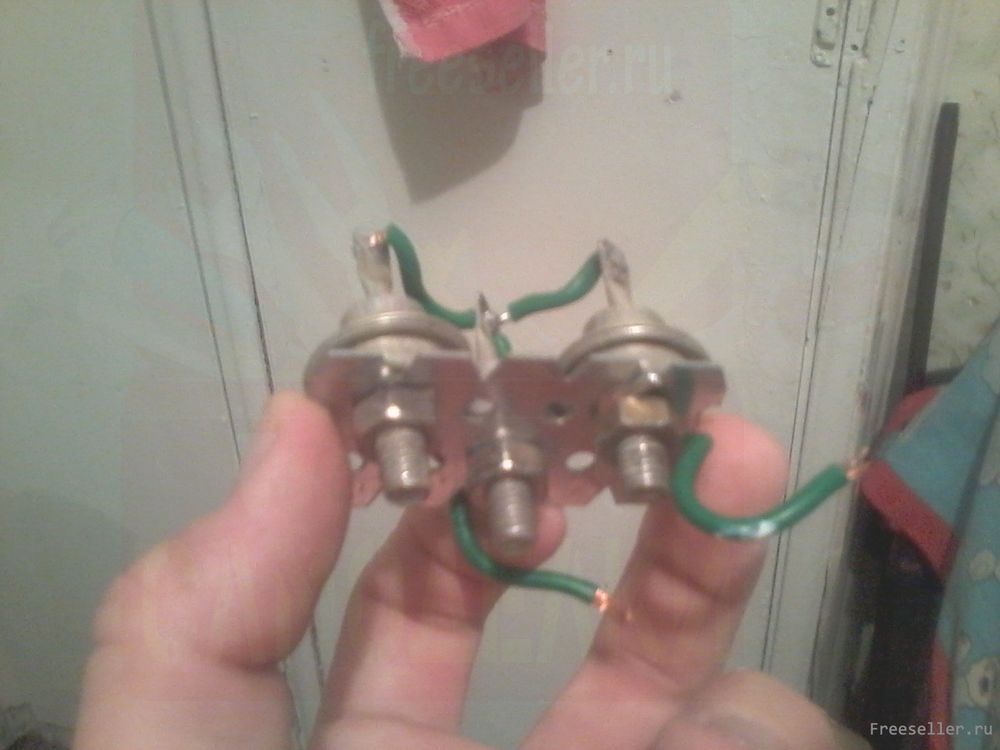

Понизитель напряжения может быть различным, именно экономнее и проще можно подключить последовательно диод типа Д203Г для надежности я подключал сразу трое параллельно друг другу и вобщем получилось 3 диода по 10 ампер = 30А и 110вольт это вполовину меньше нагрев и его достаточно чтоб нагреть маленькую комнату если на дворе не менее 0*, но есть один нюанс такой понизитель невозможно регулировать больше или меньше... (если подключить напрямую саму спираль то она сильно нагревается докрасна мгновено, но НЕ перегорает)

Саморобный обогреватель

Модернизировал его платой плавного регулятора напряжения от пылесоса на 1200клв работающий на симисторе.

Саморобный обогреватель

Саморобный обогреватель

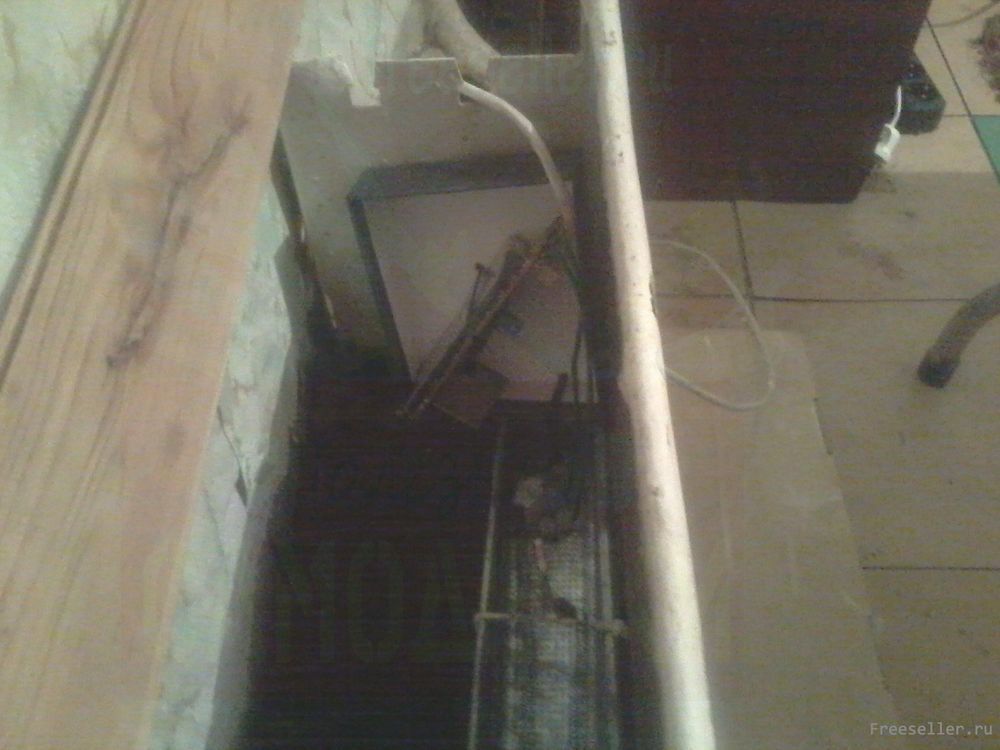

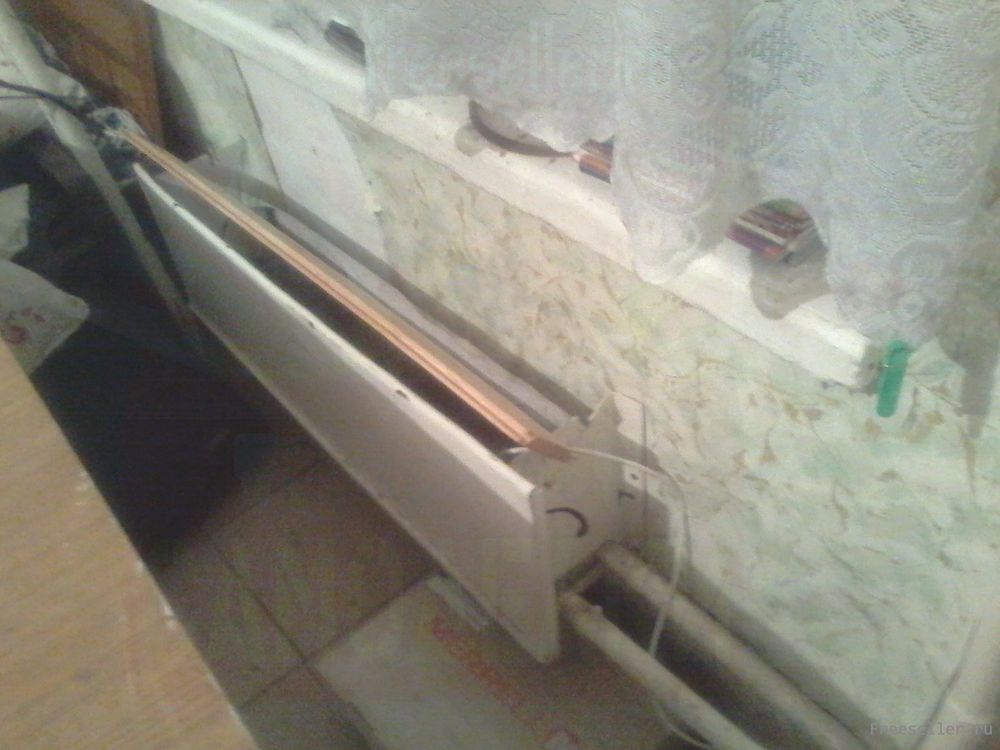

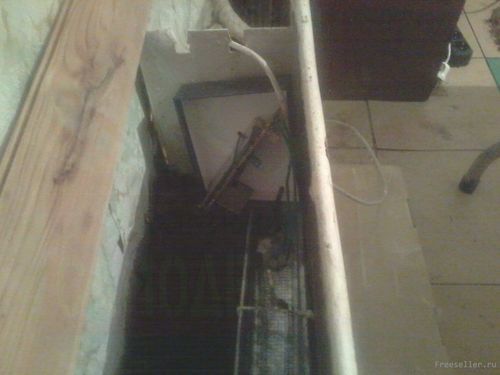

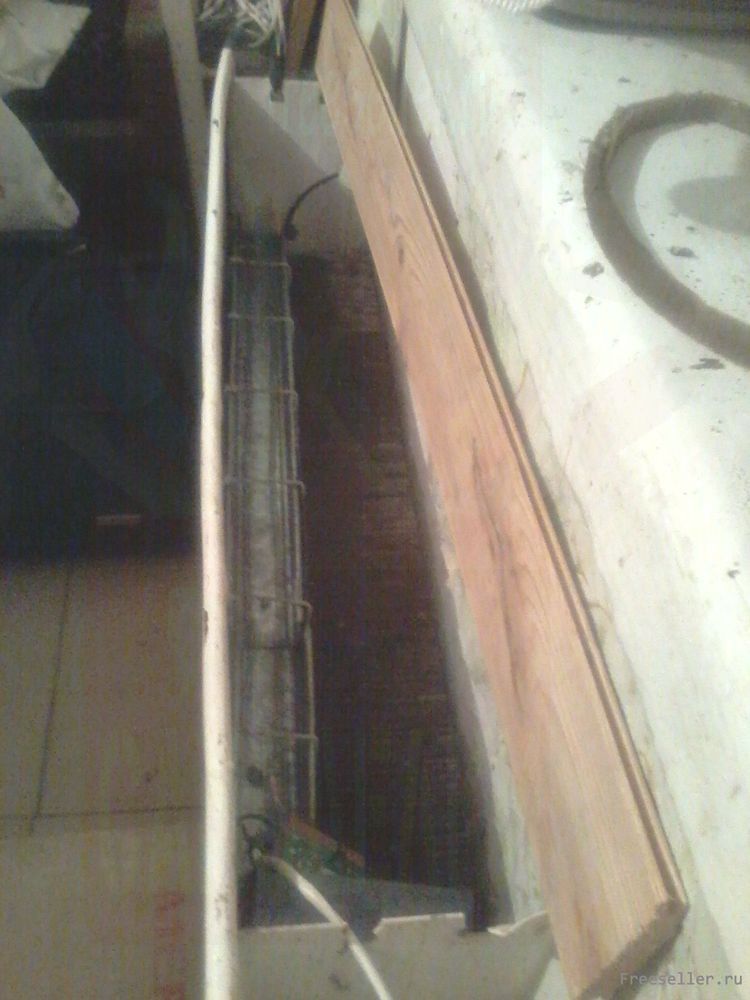

Помещается довольно удобно и его не видно)

Полезные Самоделки


Комментарии пользователей (4)
  1. kirill 108 29
    #1 kirill 11 октября 2014 09:41
    Сколько часов в день работает Ваш обогреватель?

  2. СерегаПК 13 8
    #2 СерегаПК 12 октября 2014 19:50
    минут 30-40 нужно чтоб разогреть маленькую комнату... а работает ночю и пол дня гдето... а бивает что сутками работает...
    Цитата: kirill
    Сколько часов в день работает Ваш обогреватель?

  3. Скорпио 1 0
    #3 Скорпио 12 октября 2014 23:18
    Перемудрил. Поставь 2 спирали и будет тебе 110 в.

  4. СерегаПК 13 8
    #4 СерегаПК 13 октября 2014 12:16
    тогда некуда било би их ставить... нужно било небольшой обогреватель... а по сути если розмери неимеют значения то можна и так)
    Цитата: Скорпио
    Перемудрил. Поставь 2 спирали и будет тебе 110 в.
