Как сделать самодельный станок из электрического лобзика

В принципе можно сделать такой самодельный  станок из любого стола или тумбочки. Или самому сколотить.

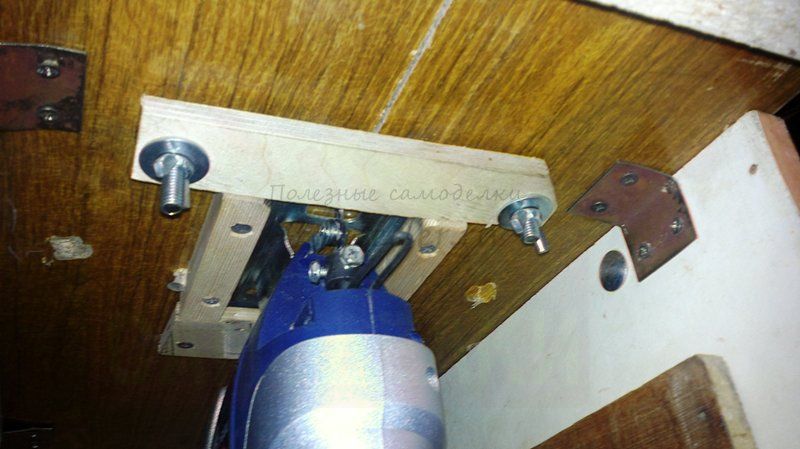

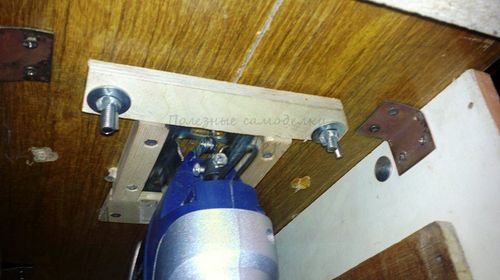

Крепление лобзика снизу планками из фанеры. Для возможности снятия передняя планка на мебельных болтах с барашками.



Самодельный станок из лобзика

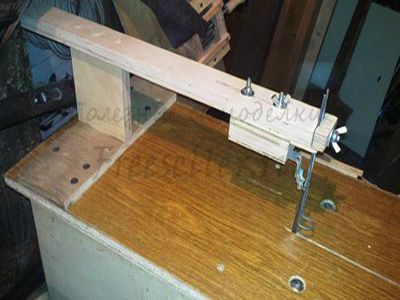

Сверху находится не большая, но нужная "консоль".



Самодельный станок из лобзика

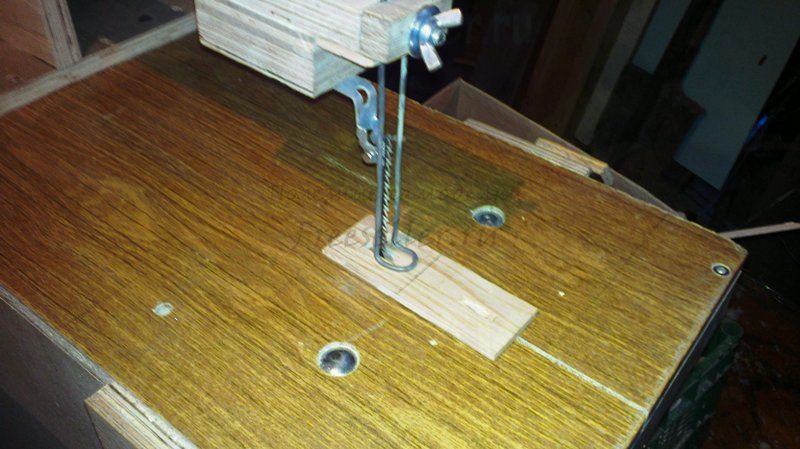

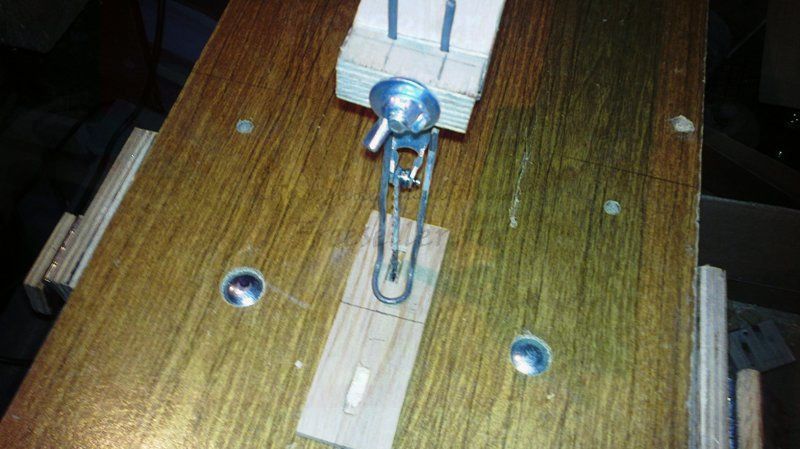

Ролик стоит для того что бы при распиливании и давлении деталей (доской)на пилку, она не "завалилась" вперёд. Так же стоит прижим (из проволоки) что бы распиливаемая деталь не "прыгала".



Самодельный станок из лобзика

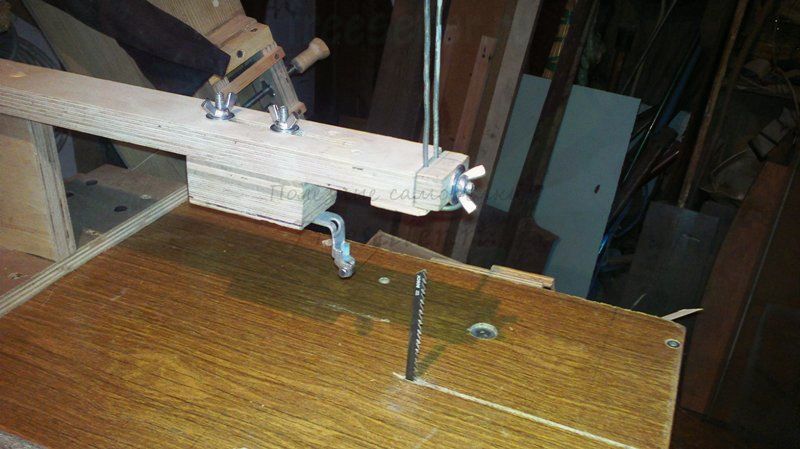

И ролик, и прижим регулируются Это сделано для того что бы делать внутренние пропилы.



Самодельный станок из лобзика



Самодельный станок из лобзика

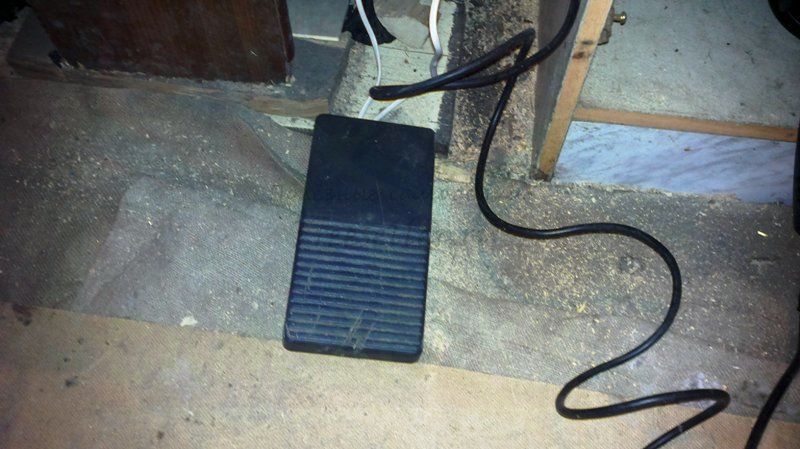

Для удобства пользования я использую педаль.



Самодельный станок из лобзика



Пилка стоит на 126 мм.Так что толщина пропила составляет 70 мм.
Всем спасибо.

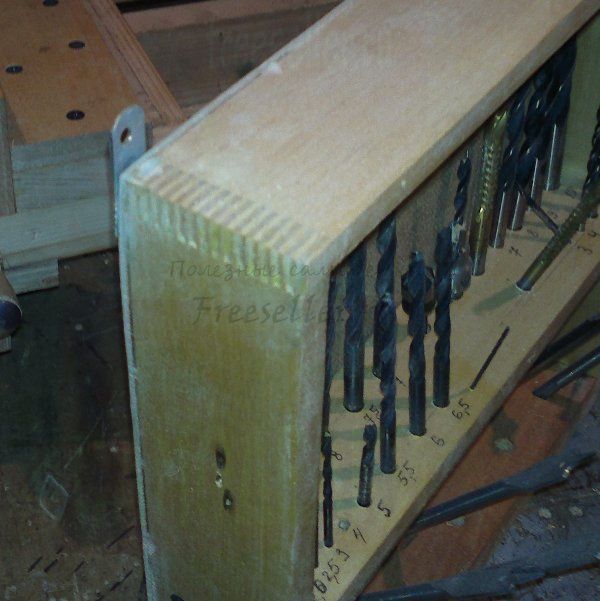

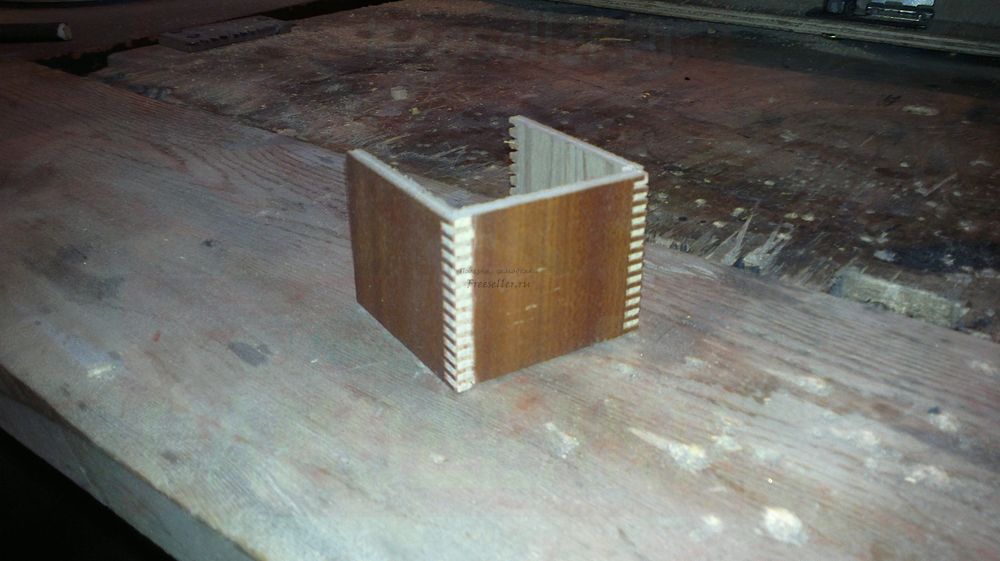

Если кому интересно как можно быстро делать такое соединение (на шипах). На таком станке.



Самодельный станок из лобзика

Тогда выложу на сайт приспособление для этого станка.

Самодельный станок из лобзика


Пишите. Постараюсь всем ответить.

Полезные Самоделки


Комментарии пользователей (2)
  1. andrew73 1 0
    #1 andrew73 16 декабря 2014 23:06
    а шипы как делать ?

  2. Vlad968 9 27
    #2 Vlad968 17 декабря 2014 19:35
    Цитата: andrew73
    а шипы как делать ?

    На днях добавлю статью.А пока можете посмотреть на YouTube http://www.youtube.com/watch?v=D4lQbsu3DtQ&list=UUFCgbUjgW1jZ6oWFjvwBF0Q
