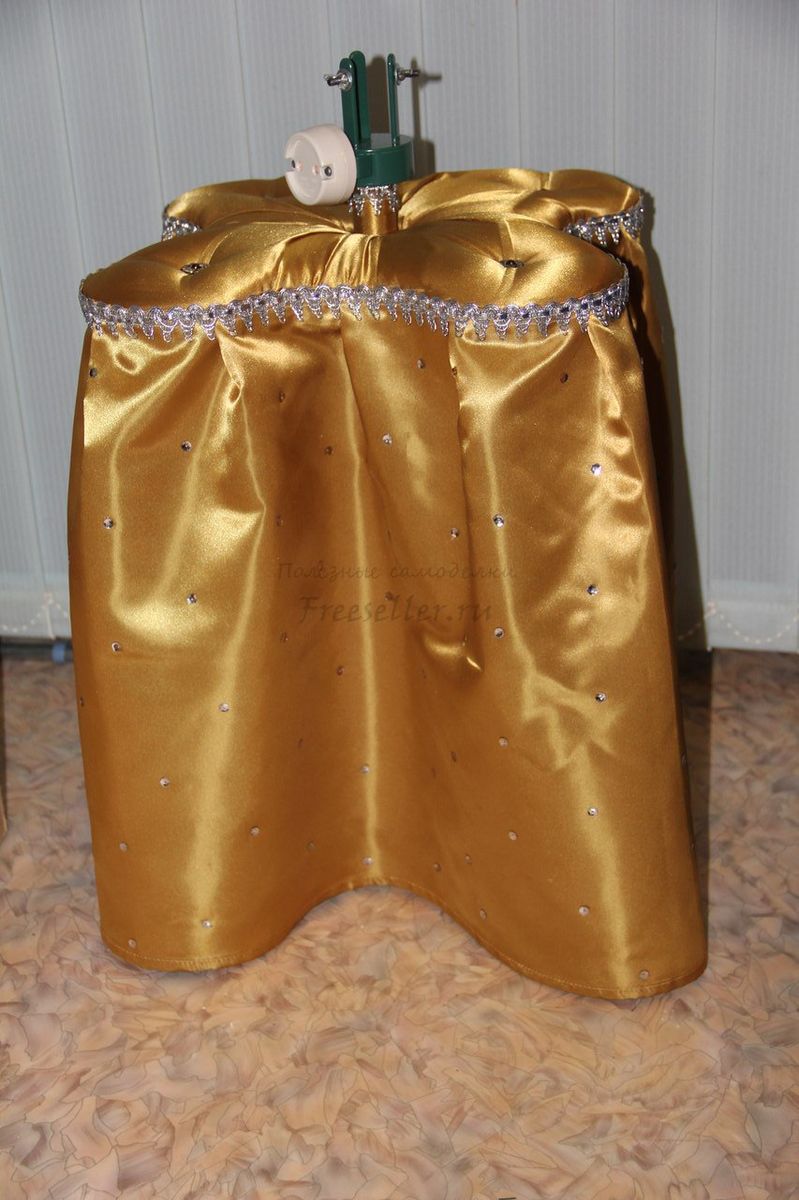

Вращающаяся подставка для ёлки


Нарядная подставка для невысокой ёлочки, с функцией вращения.

Приветствую всех любителей помастерить, а так же всех кого просто интересуют самоделки!
Хочу представить на ваш суд свою работу.



Вращающаяся подставка для ёлки

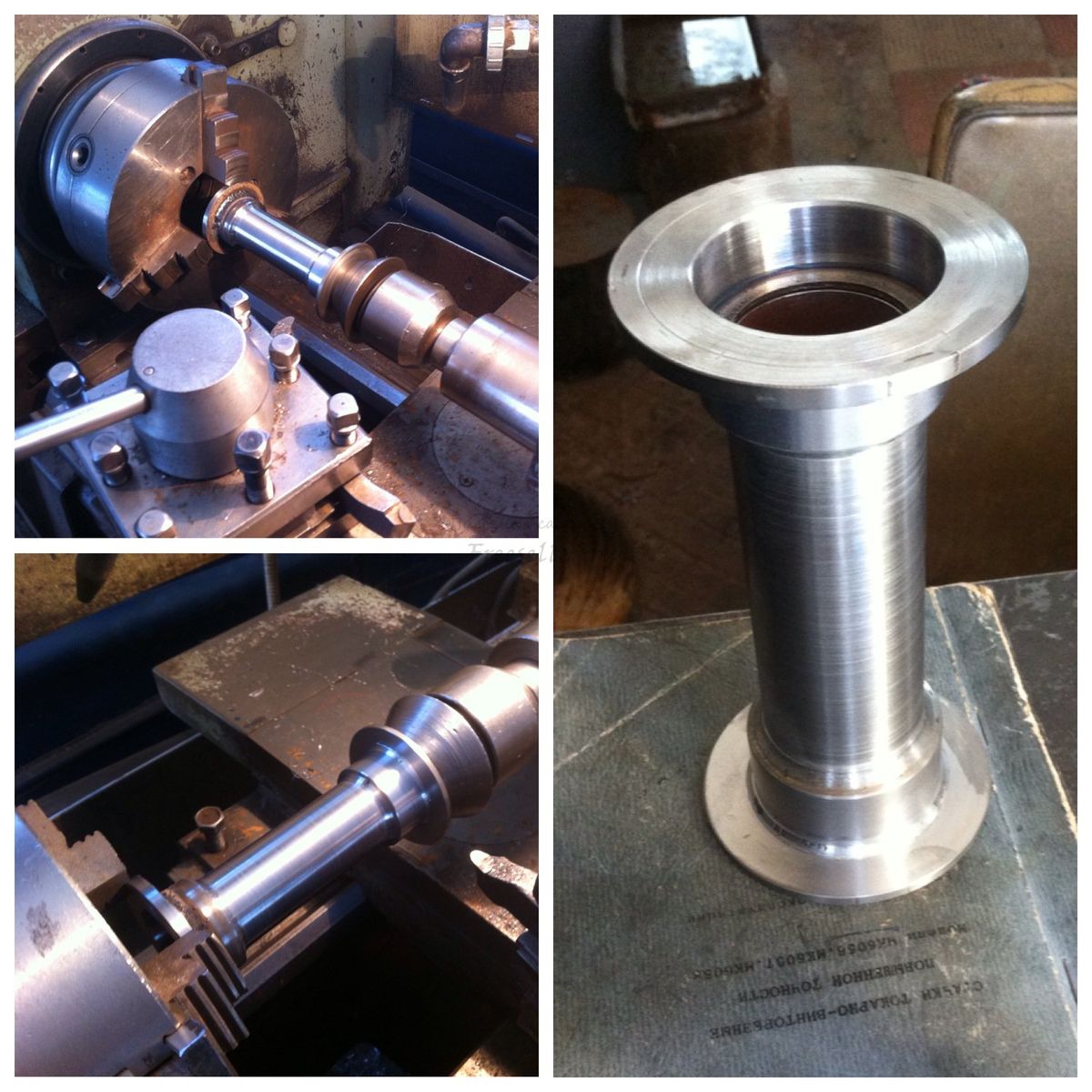

Учитывая тот факт, что у меня на работе имеется не всем доступный инвентарь, такой как токарный станок, сварочный аппарат, но или хотя бы тот же самый верстак с тисками... Прошу рассмотреть само украшение подставки.

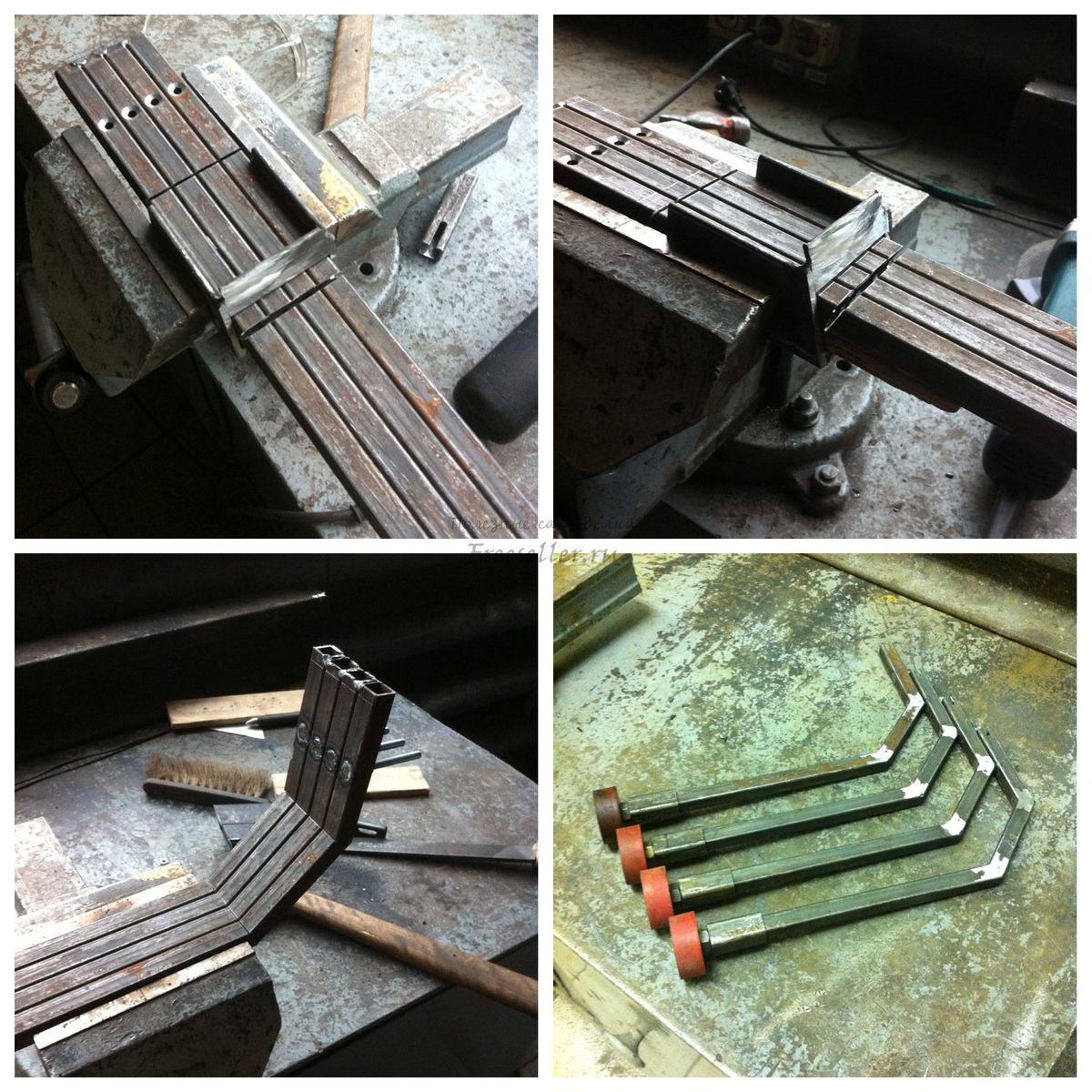

Для представления всей "картины" выкладываю полный фото отчёт:



Вращающаяся подставка для ёлки



Вращающаяся подставка для ёлки


Вращающаяся подставка для ёлки



Вращающаяся подставка для ёлки


Вращающаяся подставка для ёлки



Вращающаяся подставка для ёлки



Вращающаяся подставка для ёлки



Вращающаяся подставка для ёлки



Вращающаяся подставка для ёлки



Вращающаяся подставка для ёлки



Вращающаяся подставка для ёлки



Вращающаяся подставка для ёлки

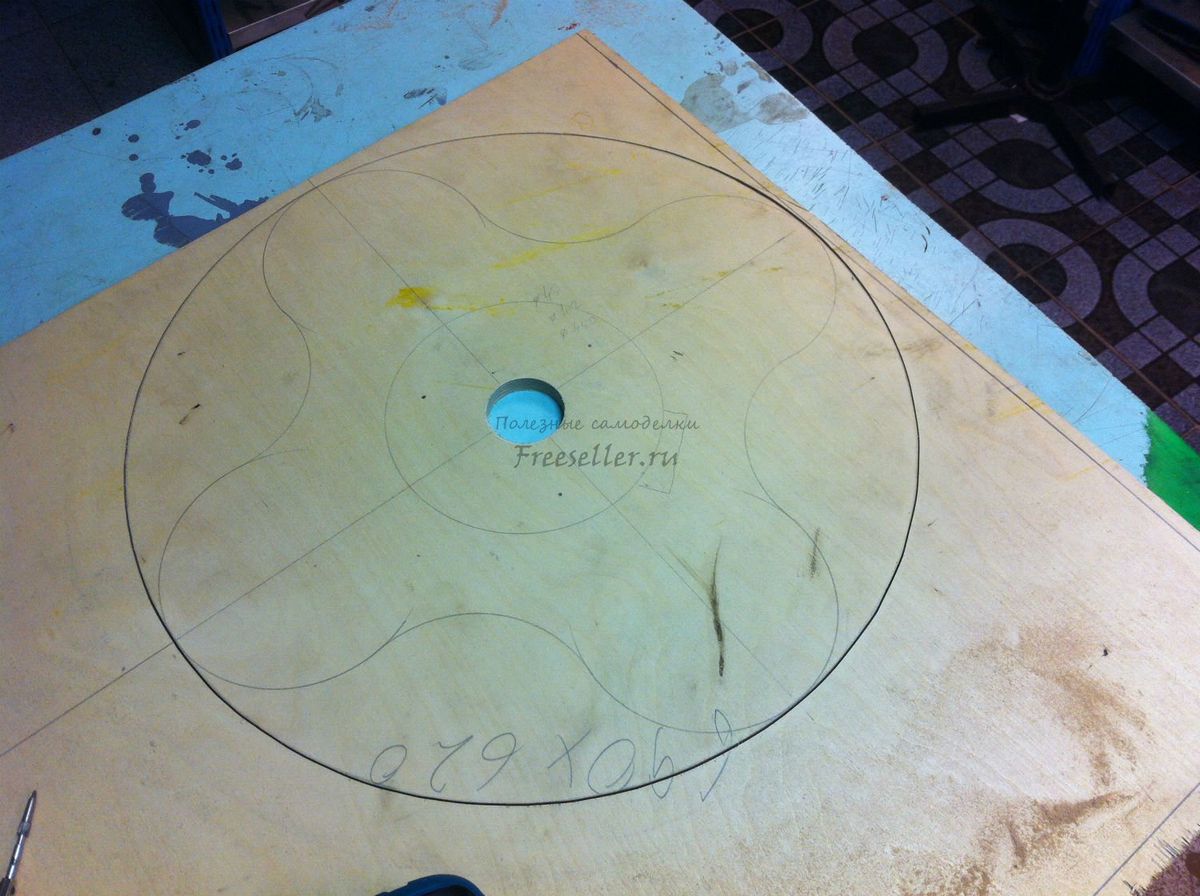

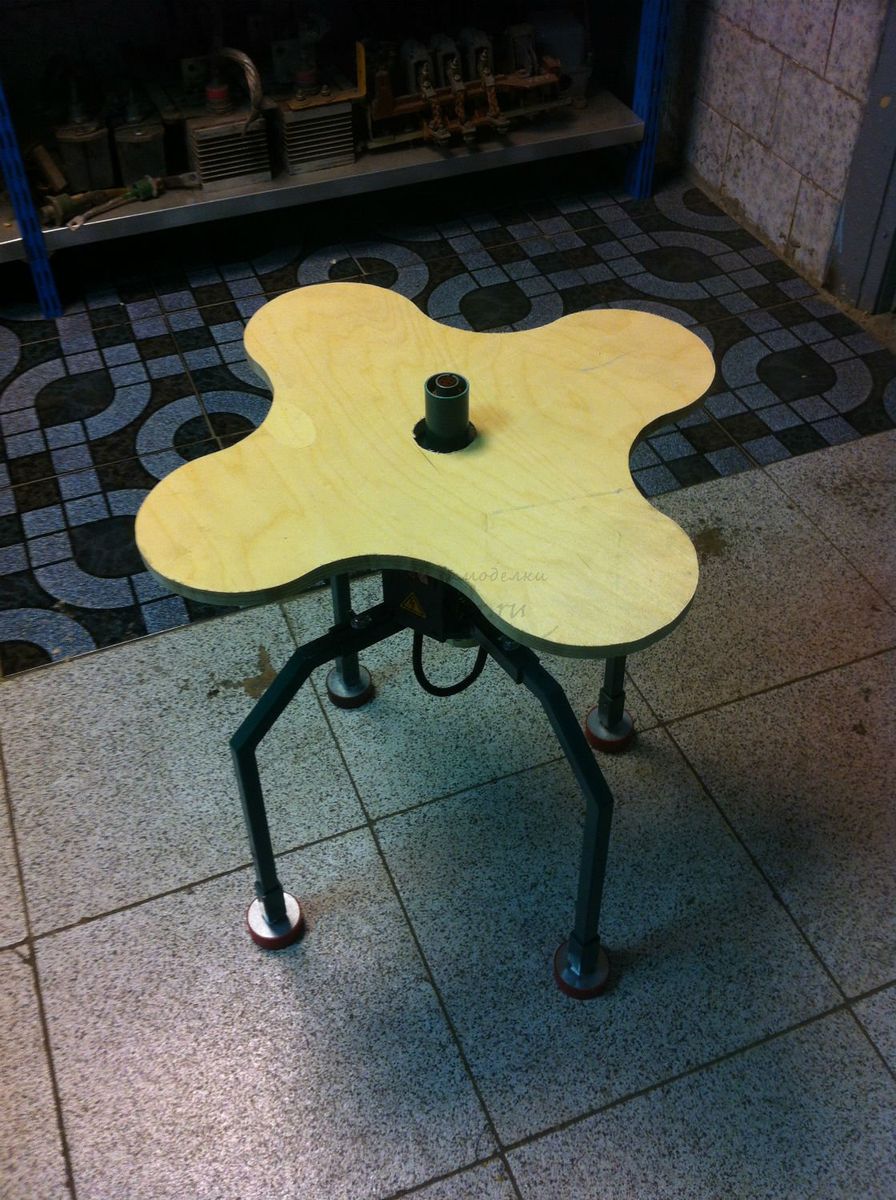

Для изготовления крышки использовал:



- Фанера;
- Циркуль;
- Электролобзик.



Вращающаяся подставка для ёлки



Вращающаяся подставка для ёлки


Для украшения подставки мне потребовалось:


- Золотистая ткань, поролон, тесьма декоративная, пайетки, декоративные пуговицы;
- Термопистолет;
- Степлер строительный;
- Ножницы.

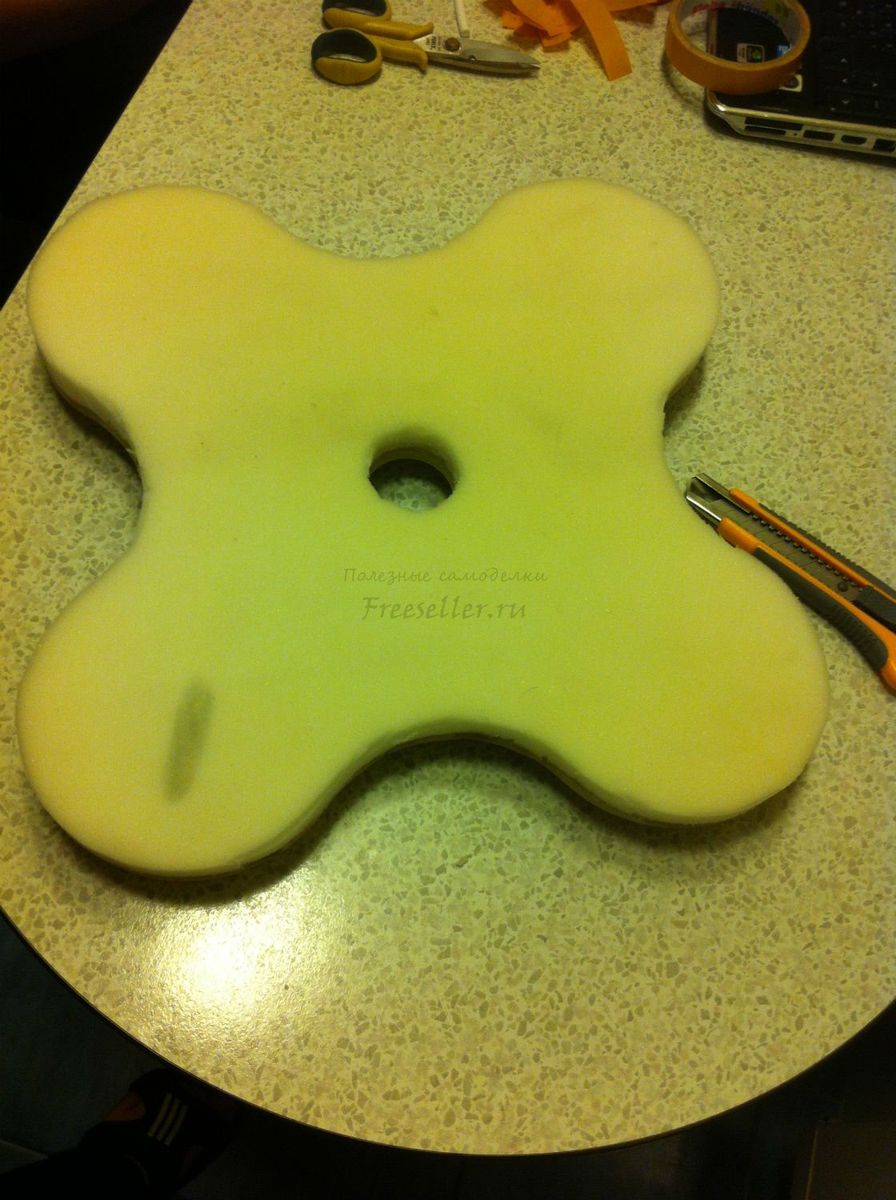

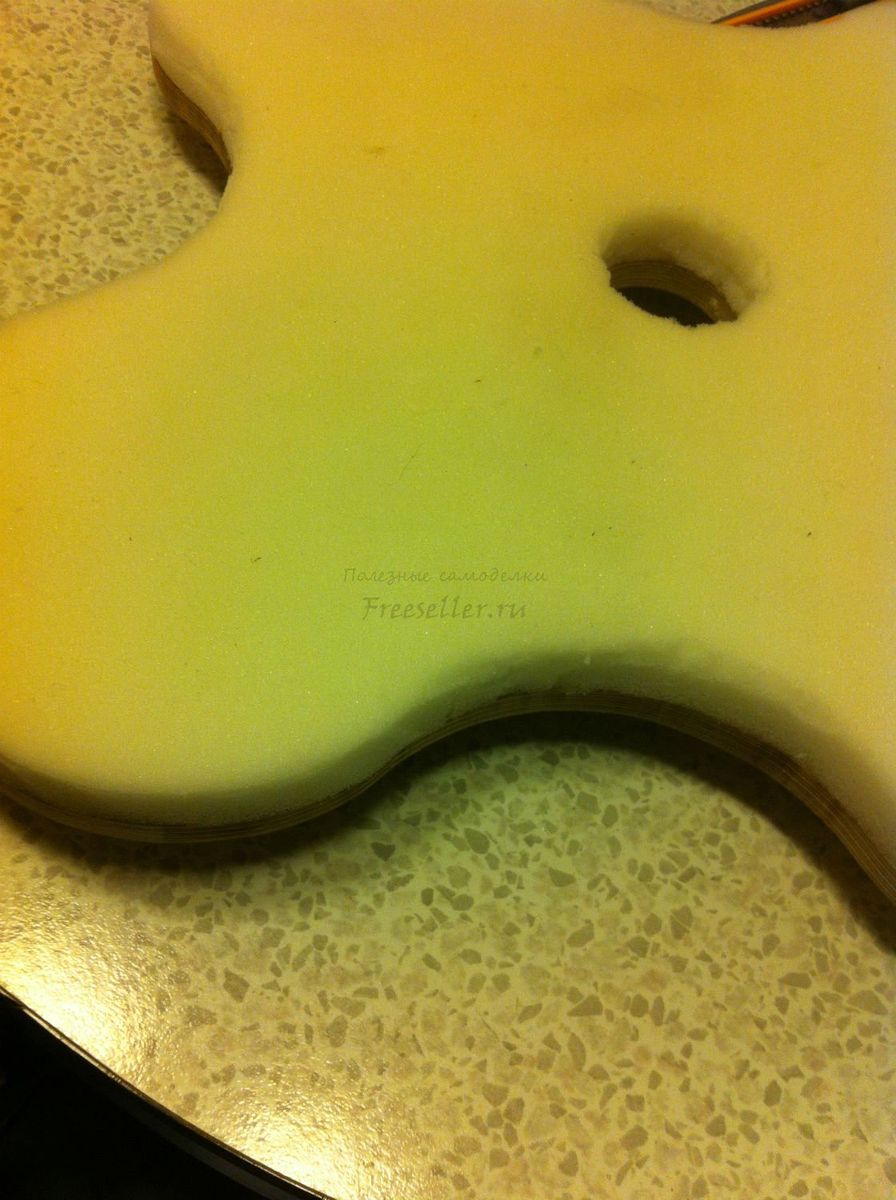

К заготовке из фанеры приклеил поролон и обрезал по форме:

Вращающаяся подставка для ёлки



Вращающаяся подставка для ёлки

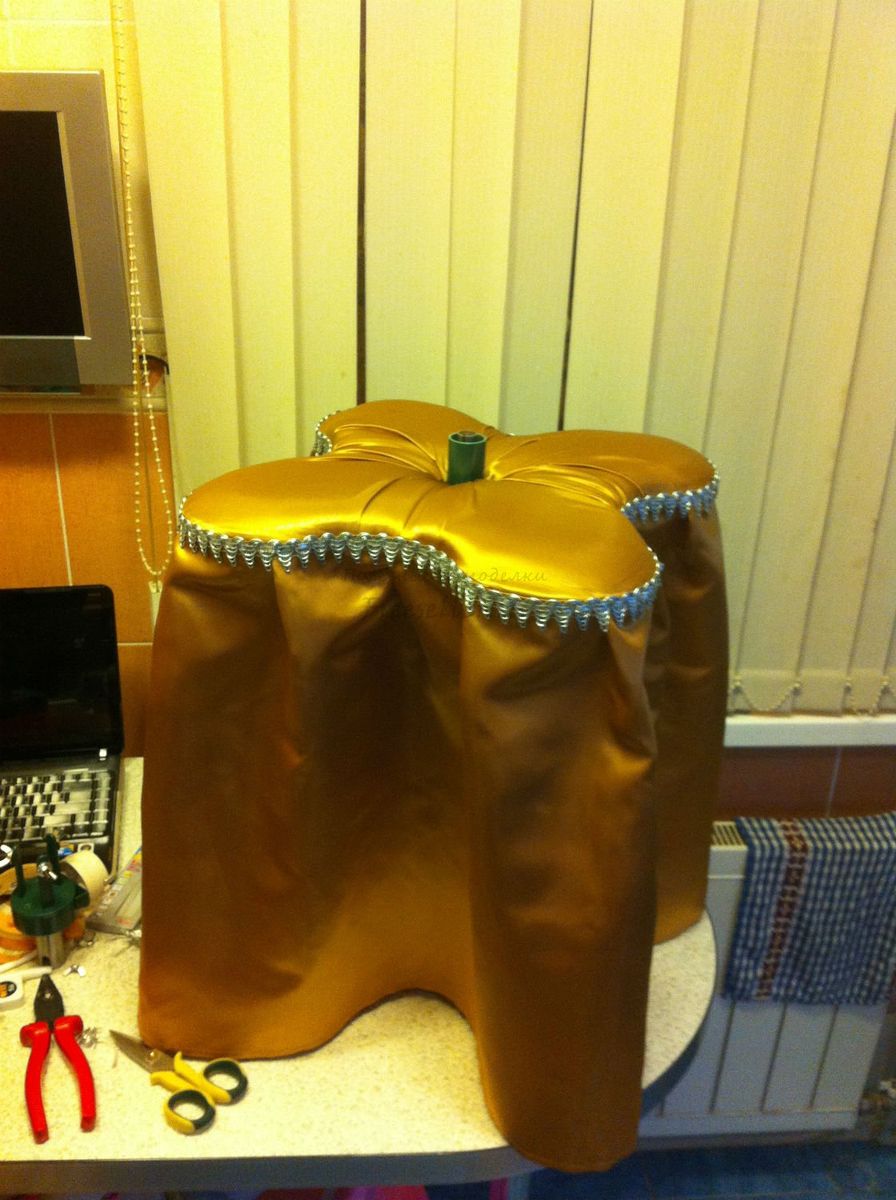

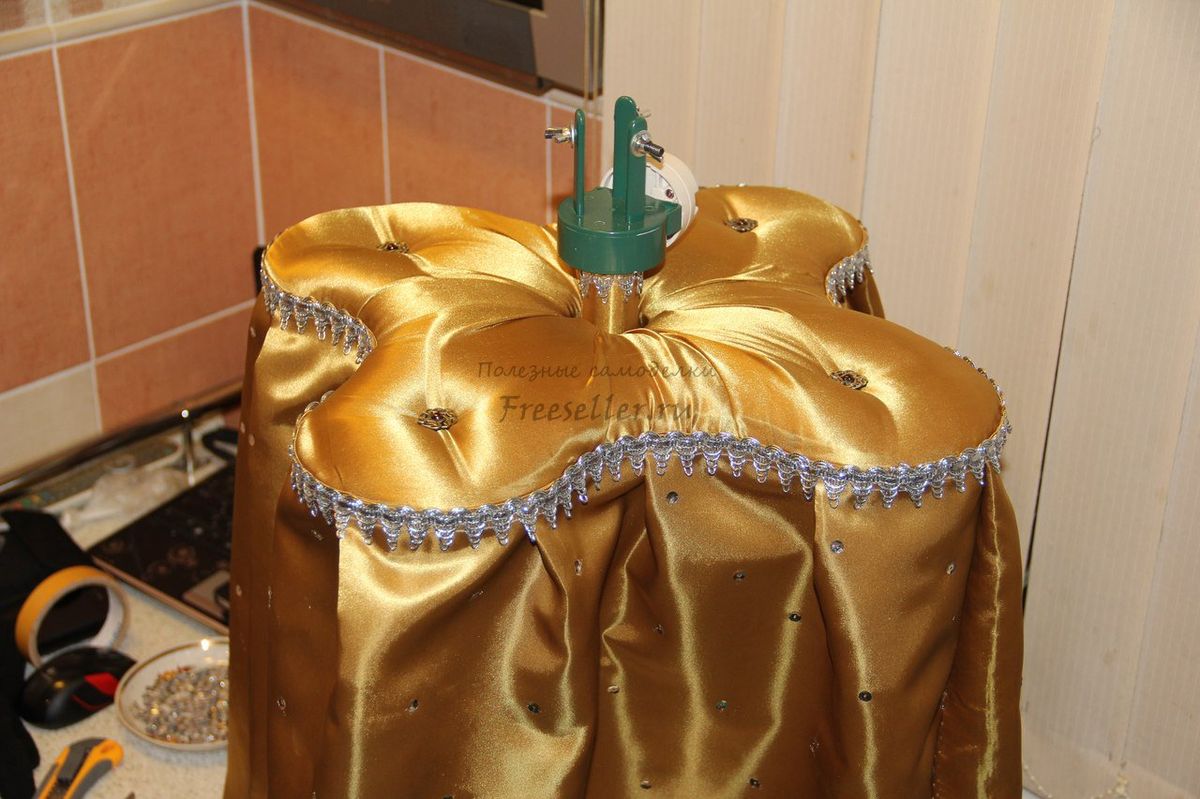

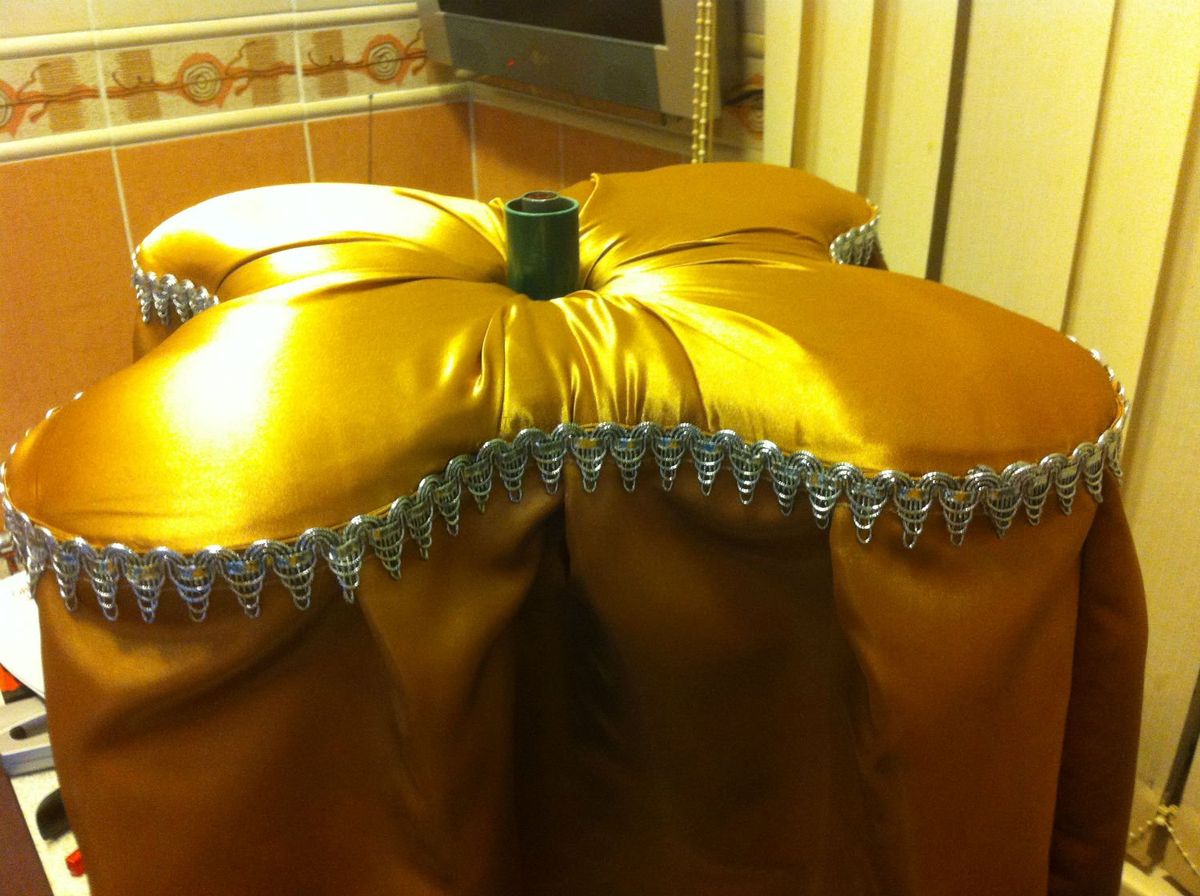

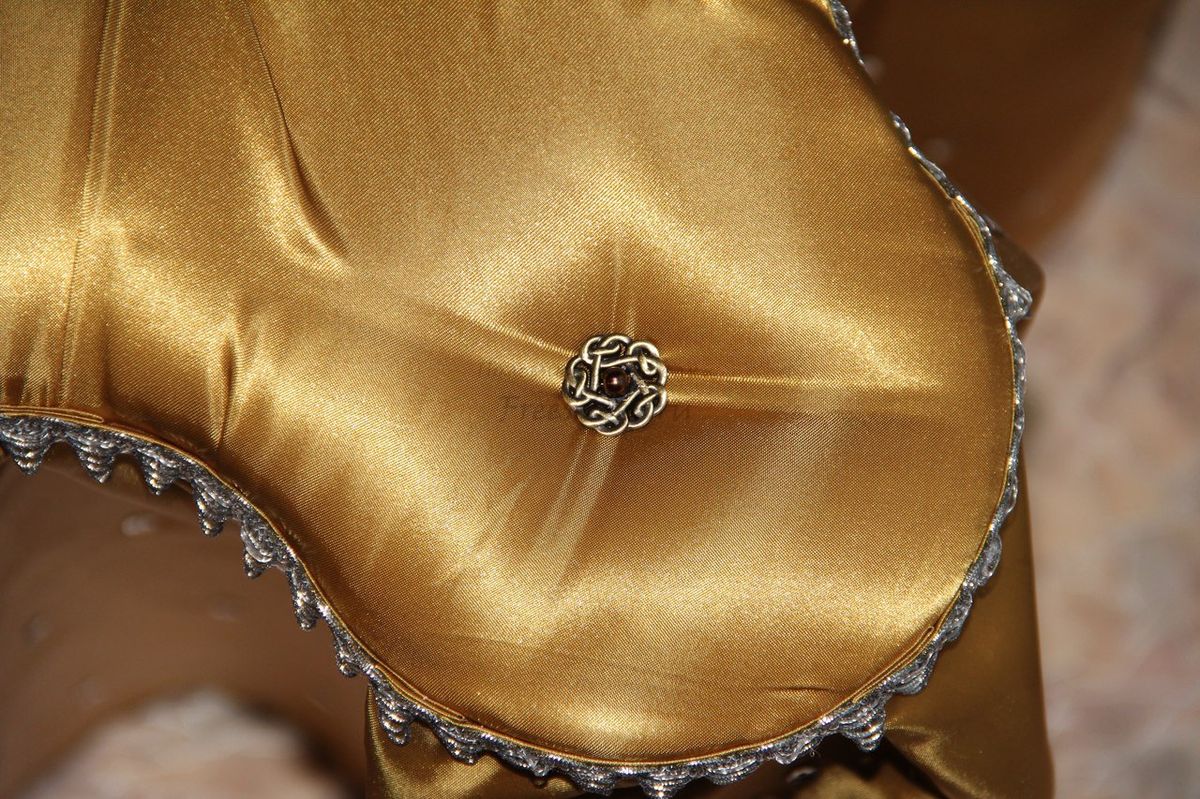

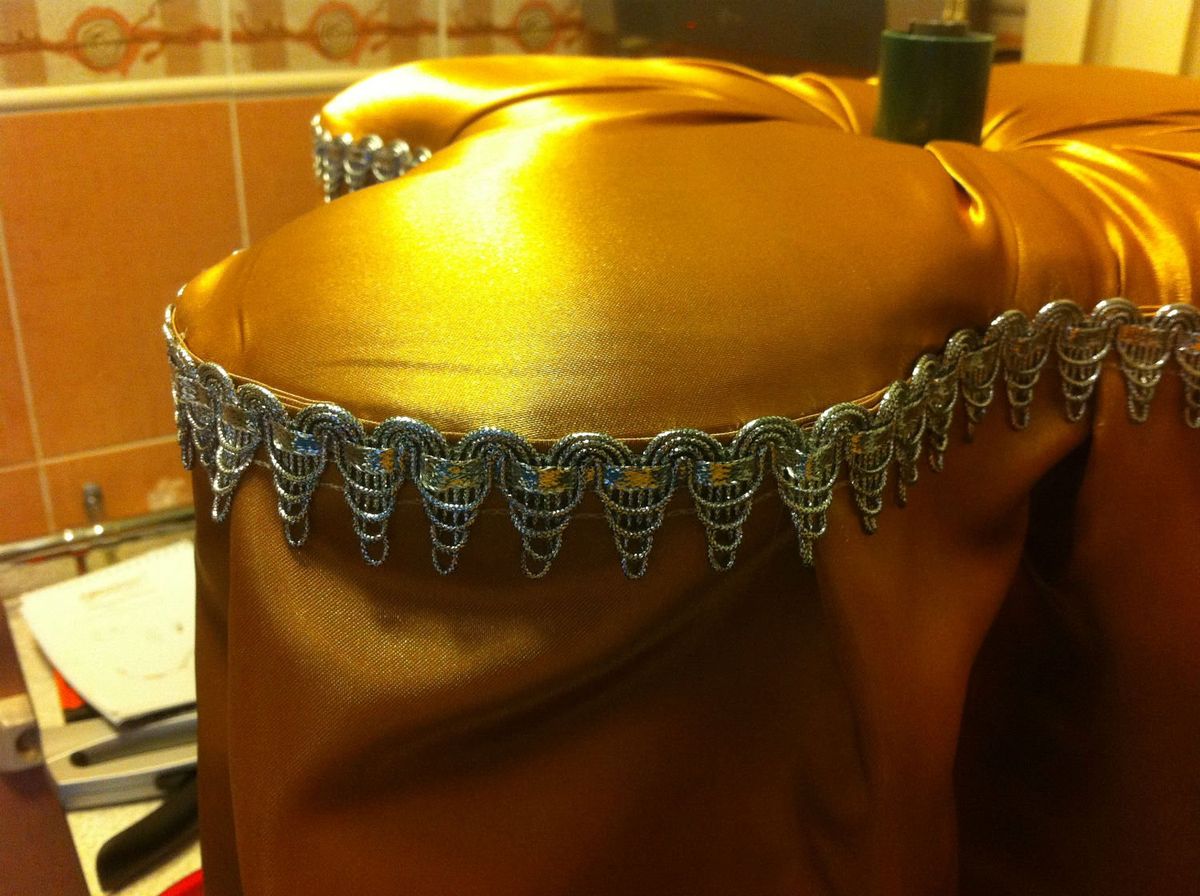

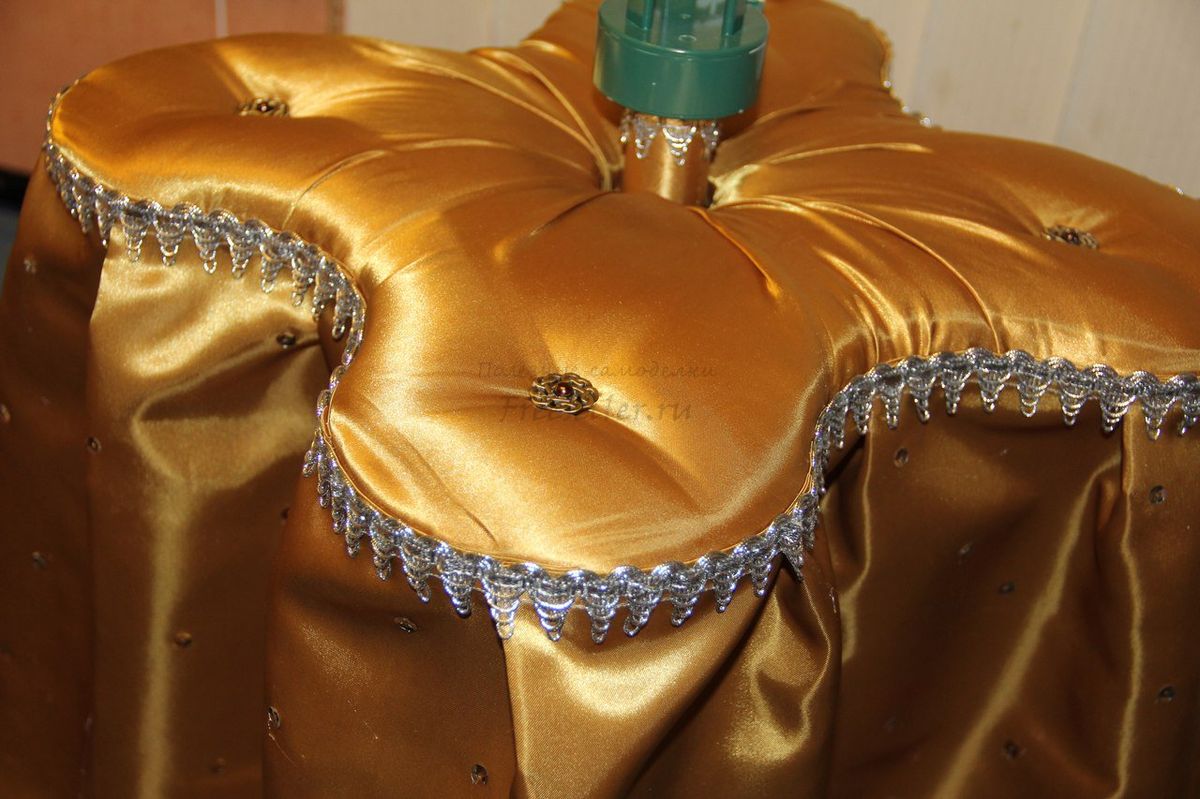

Обтянул тканью и закрепил степлером, тесьму и пайетки приклеил термоклеем.

Прошу прощение за отсутствие подробных фото проведённых работ!

Вращающаяся подставка для ёлки



Вращающаяся подставка для ёлки



Вращающаяся подставка для ёлки



Вращающаяся подставка для ёлки



Вращающаяся подставка для ёлки


Вращающаяся подставка для ёлки



Вращающаяся подставка для ёлки



Вращающаяся подставка для ёлки

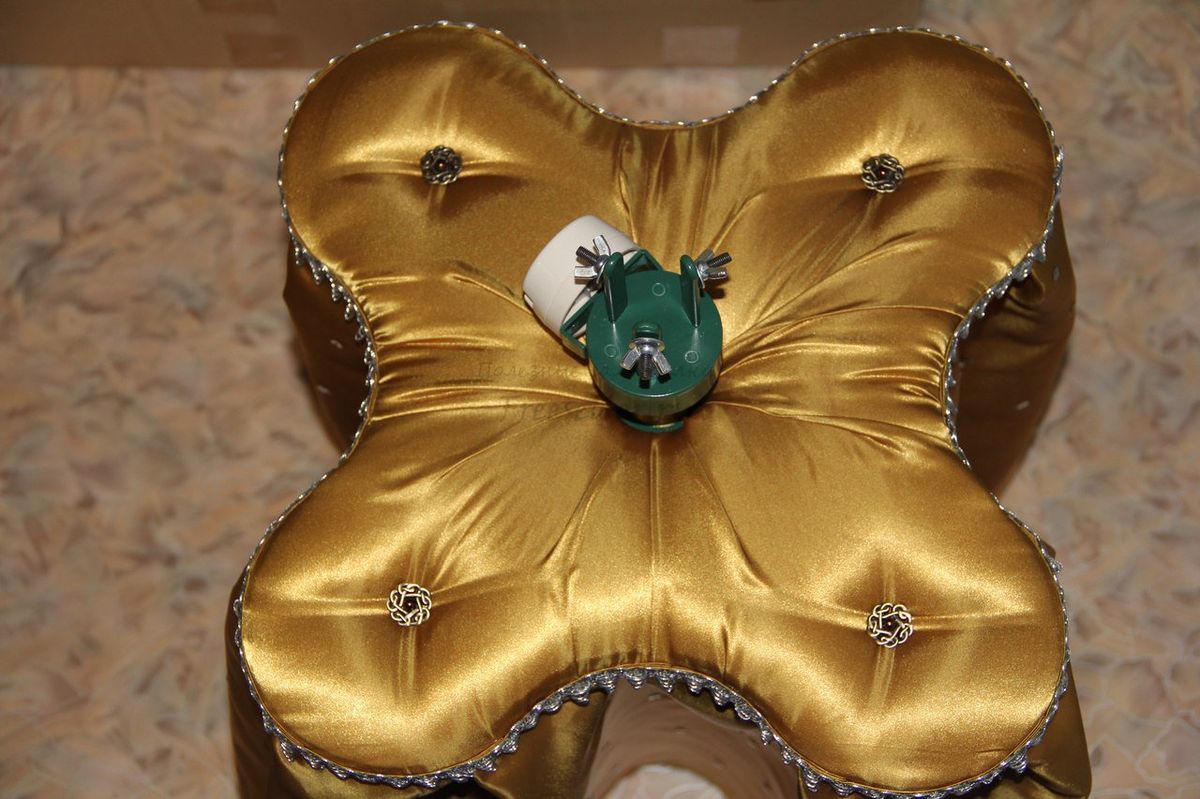

Главный результат достигнут - дочка в восторге!)))



Вращающаяся подставка для ёлки



Вращающаяся подставка для ёлки




Благодарю за внимание!

Полезные Самоделки


Комментарии пользователей (9)
  1. MiK 540 146
    #1 MiK 6 января 2015 17:47
    Оригинальная подставка, правда весьма сложная в изготовлении в технологическом плане. Кстати очень ценно здесь то, что поскольку у Вас именно подставка елки вращается вокруг своей оси (если я правильно понял), то существует огромное количество вариантов ее украшения. Например, можно разместить на этой подставке целый сказочный городок - хижину Деда Мороза, различные миниатюрные постройки, других новогодних персонажей (Снегурочку, снеговика, животных и т.д.). И все это будет медленно вращаться под елкой. Могу Вас заверить, что дети от этого будут просто в неописуемом восторге!

  2. intelkmx 104 105
    #2 intelkmx 6 января 2015 19:19
    Отличная работа! Автор, вы просто молодец!

  3. Ochumelyj 33 5
    #3 Ochumelyj 6 января 2015 22:31
    Цитата: MiK
    Оригинальная подставка ..... дети от этого будут просто в неописуемом восторге!

    Благодарю Вас за столь развёрнутый комментарий! ...И за прекрасную идею! Дело в том, что не совсем так поняли (без видео тяжело представить)- вращается ёлка. Просто первоначально была идея, чтобы ёлка вращалась вместе с подставкой. Но побоялся, что дочка будет играть под ёлкой и не дай Бог что-нибудь намотается. Поэтому решил сделать нижнюю часть неподвижной, а моторчик слабенький, чтобы в случае зацепления останавливался.
    Благодаря Вашей подсказке возникли мысли о доработках, но это другая история)))

    Цитата: intelkmx
    Отличная работа! Автор, вы просто молодец!

    Спасибо большое за высокую оценку моей работы и столь тёплые слова в мою сторону!

  4. ariw 8 135
    #4 ariw 7 января 2015 00:43
    Здорово! Ёлка-мечта:)

  5. MiK 540 146
    #5 MiK 7 января 2015 01:28
    Цитата: Ochumelyj
    Цитата: MiK
    Оригинальная подставка ..... дети от этого будут просто в неописуемом восторге!

    Благодарю Вас за столь развёрнутый комментарий! ...И за прекрасную идею! Дело в том, что не совсем так поняли (без видео тяжело представить)- вращается ёлка. Просто первоначально была идея, чтобы ёлка вращалась вместе с подставкой. Но побоялся, что дочка будет играть под ёлкой и не дай Бог что-нибудь намотается. Поэтому решил сделать нижнюю часть неподвижной, а моторчик слабенький, чтобы в случае зацепления останавливался.
    Благодаря Вашей подсказке возникли мысли о доработках, но это другая история)))

    Цитата: intelkmx
    Отличная работа! Автор, вы просто молодец!

    Спасибо большое за высокую оценку моей работы и столь тёплые слова в мою сторону!

    О, так значит у Вас елка вращается (я действительно сначала не так понял)! Так это даже еще лучше и смотрится наверняка более эффектно. Кстати знаете, у меня тоже была такая идея - сделать вращающуюся елку, но я не знал как решить проблему подключения елочных электрогирлянд. И кстати, пользуясь случаем хочется узнать, а как Вы смогли решить эту проблему?

  6. Ochumelyj 33 5
    #6 Ochumelyj 7 января 2015 09:35
    Цитата: ariw
    Здорово! Ёлка-мечта:)

    Очень приятно! :) Большое спасибо! :)

  7. Ochumelyj 33 5
    #7 Ochumelyj 7 января 2015 13:53
    Цитата: MiK
    О, ..... , а как Вы смогли решить эту проблему?

    Михаил, ещё раз Вам спасибо! Решение этой проблемы на самом деле не такое уж и сложное... Просто старался сделать подставку легкоразборной и более-менее компактной для хранения. Из-за этого механизм получился слегка замудрённый) А, так, сам принцип такой:

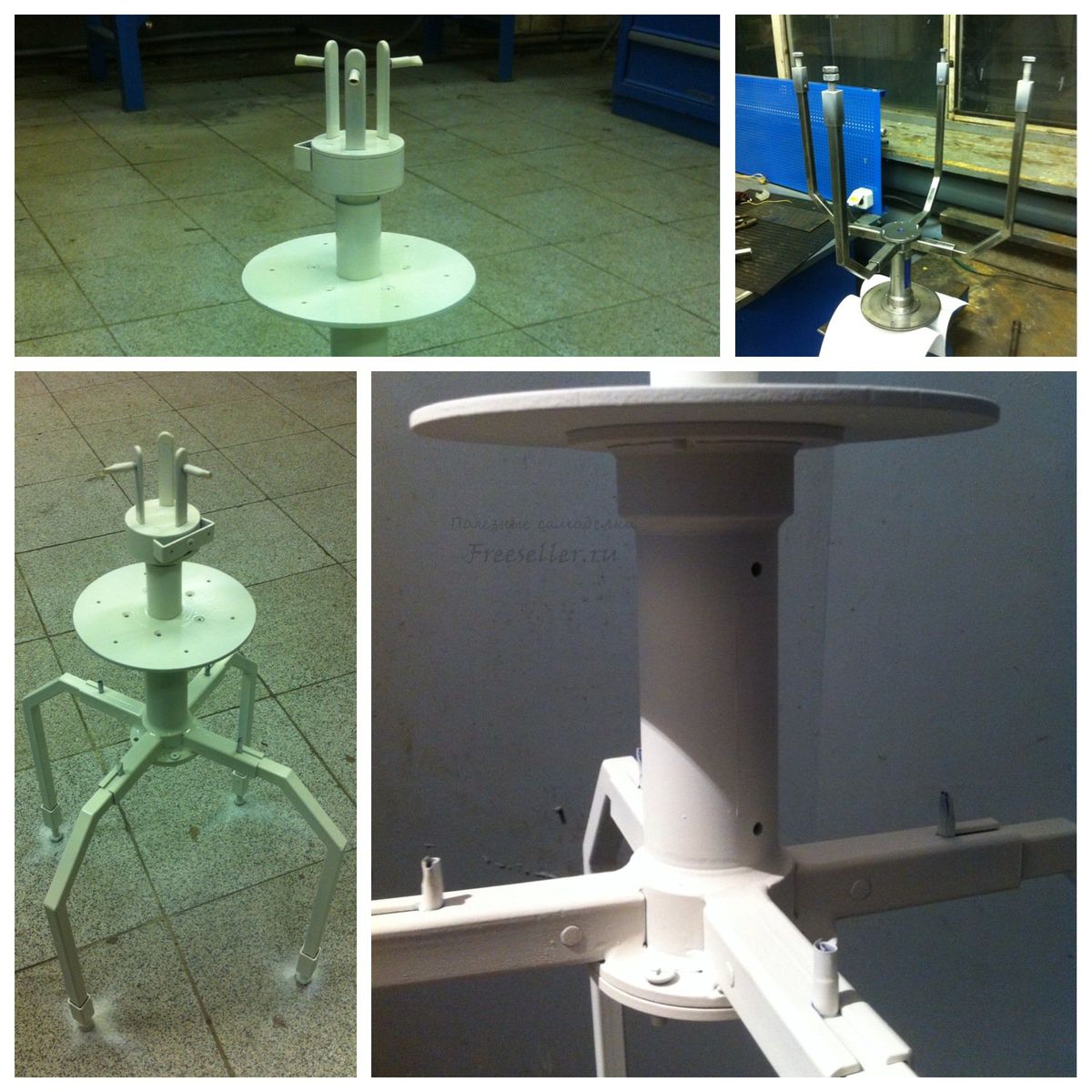

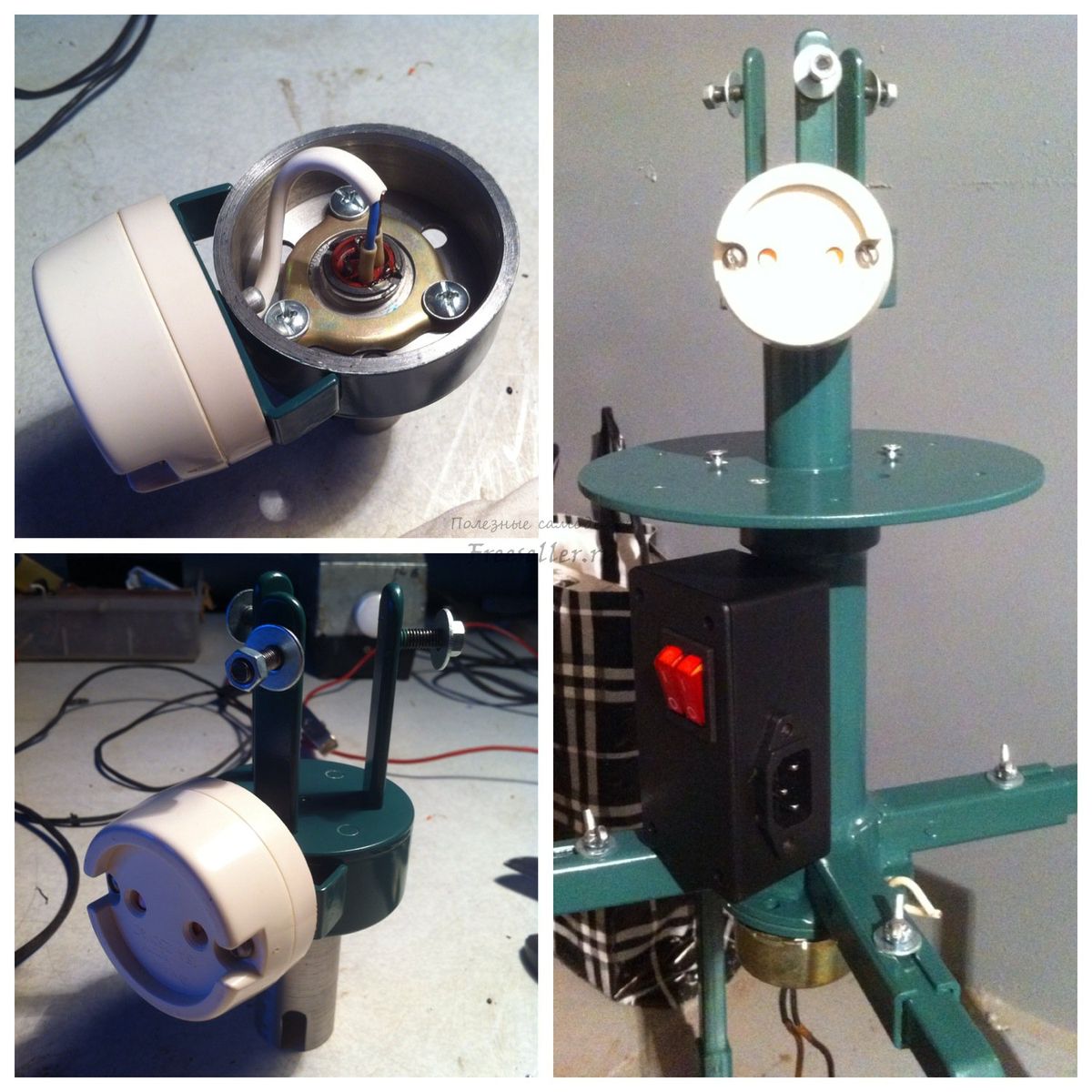

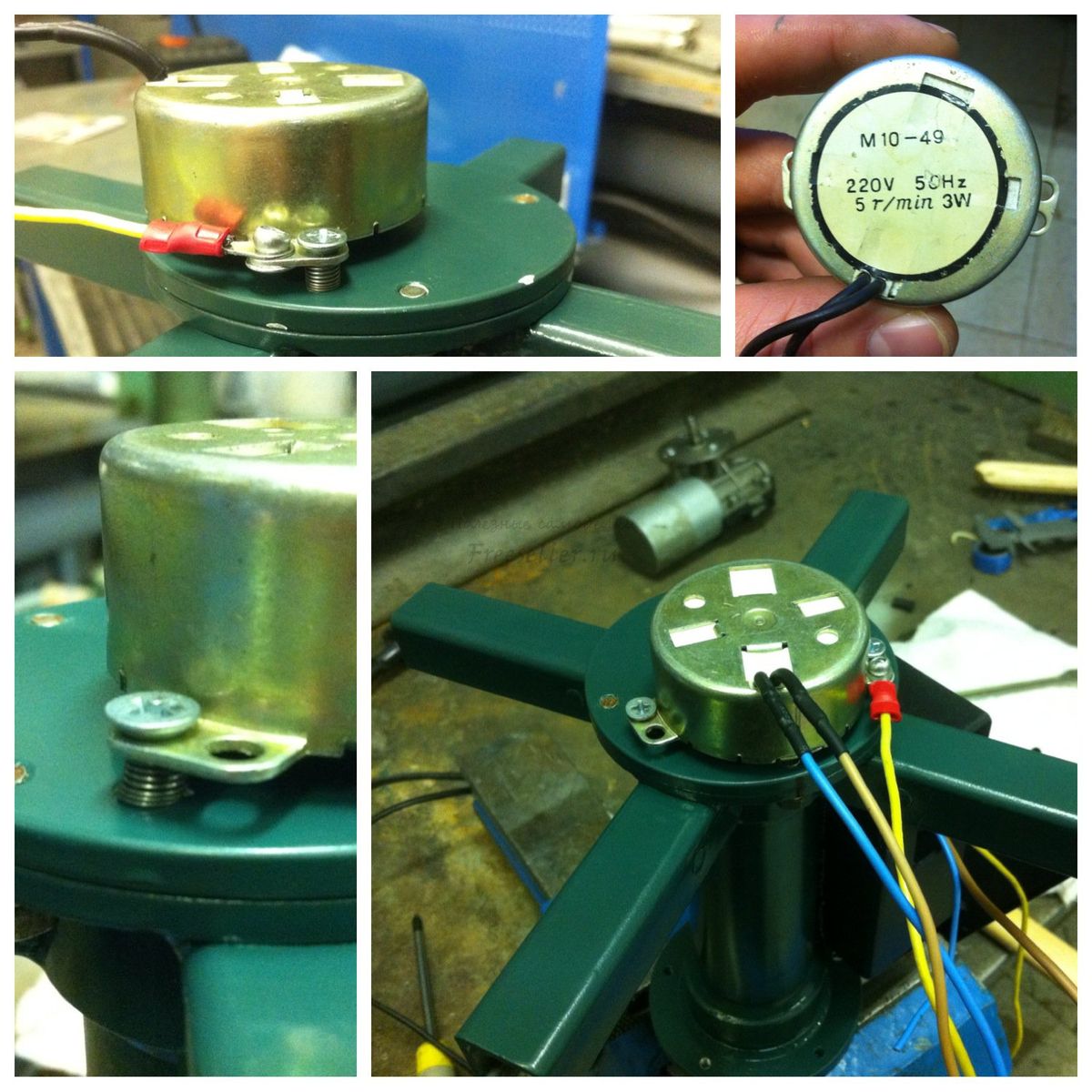

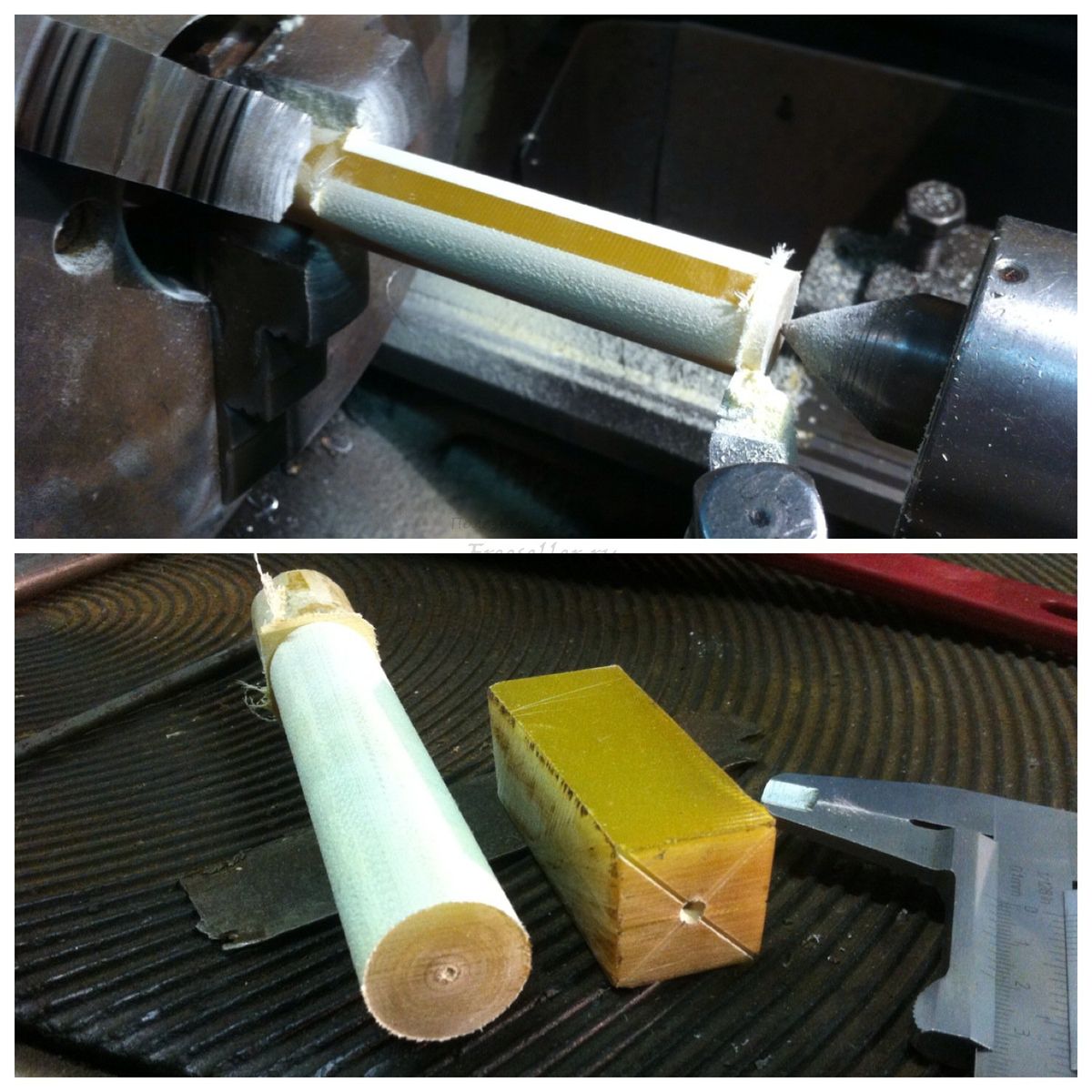

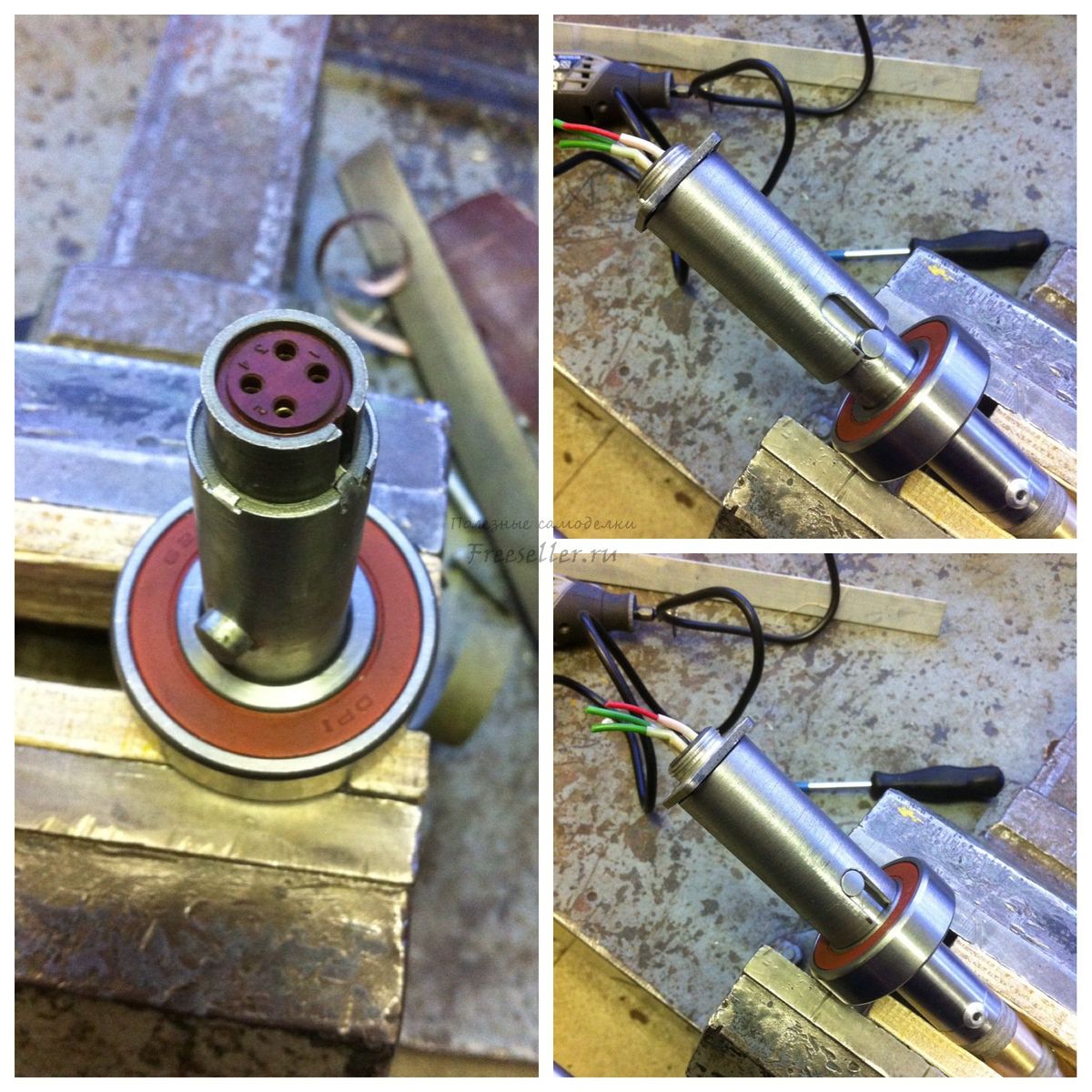

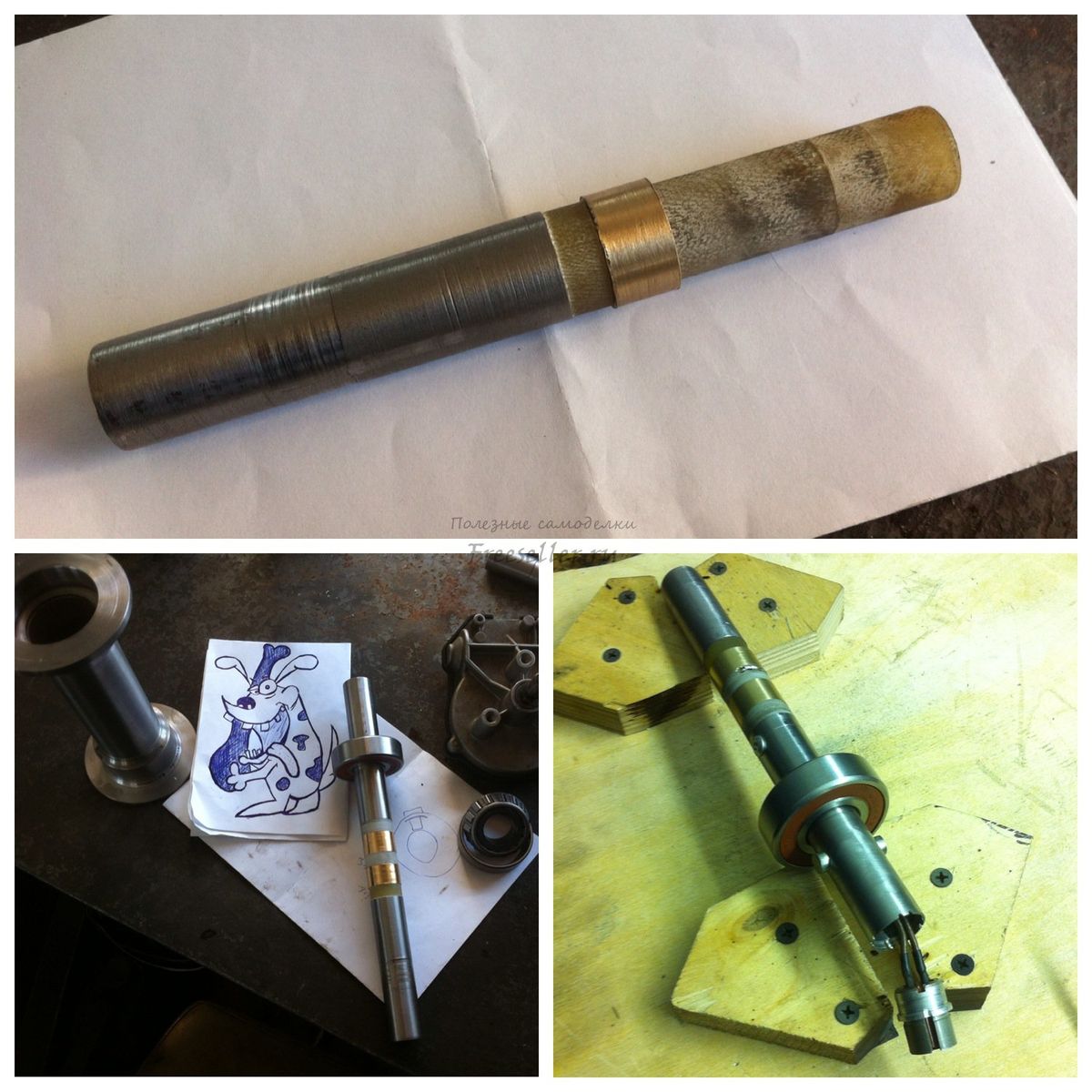

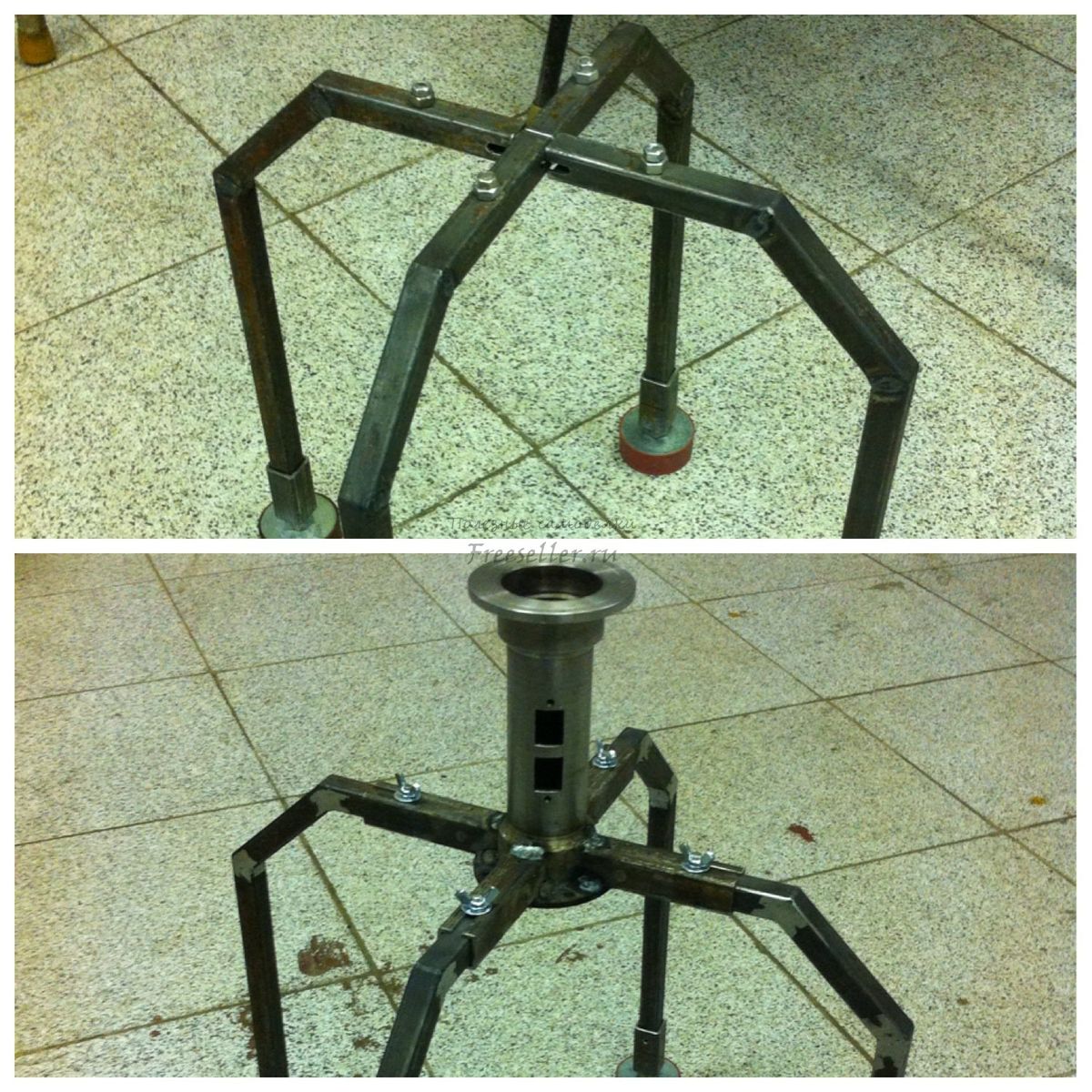

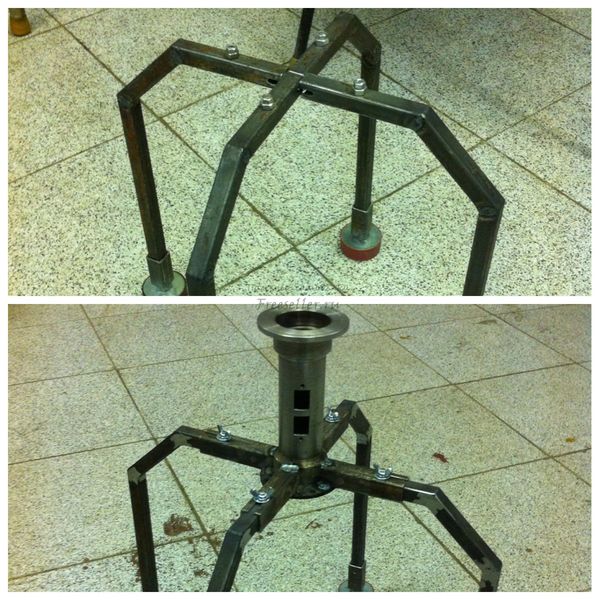

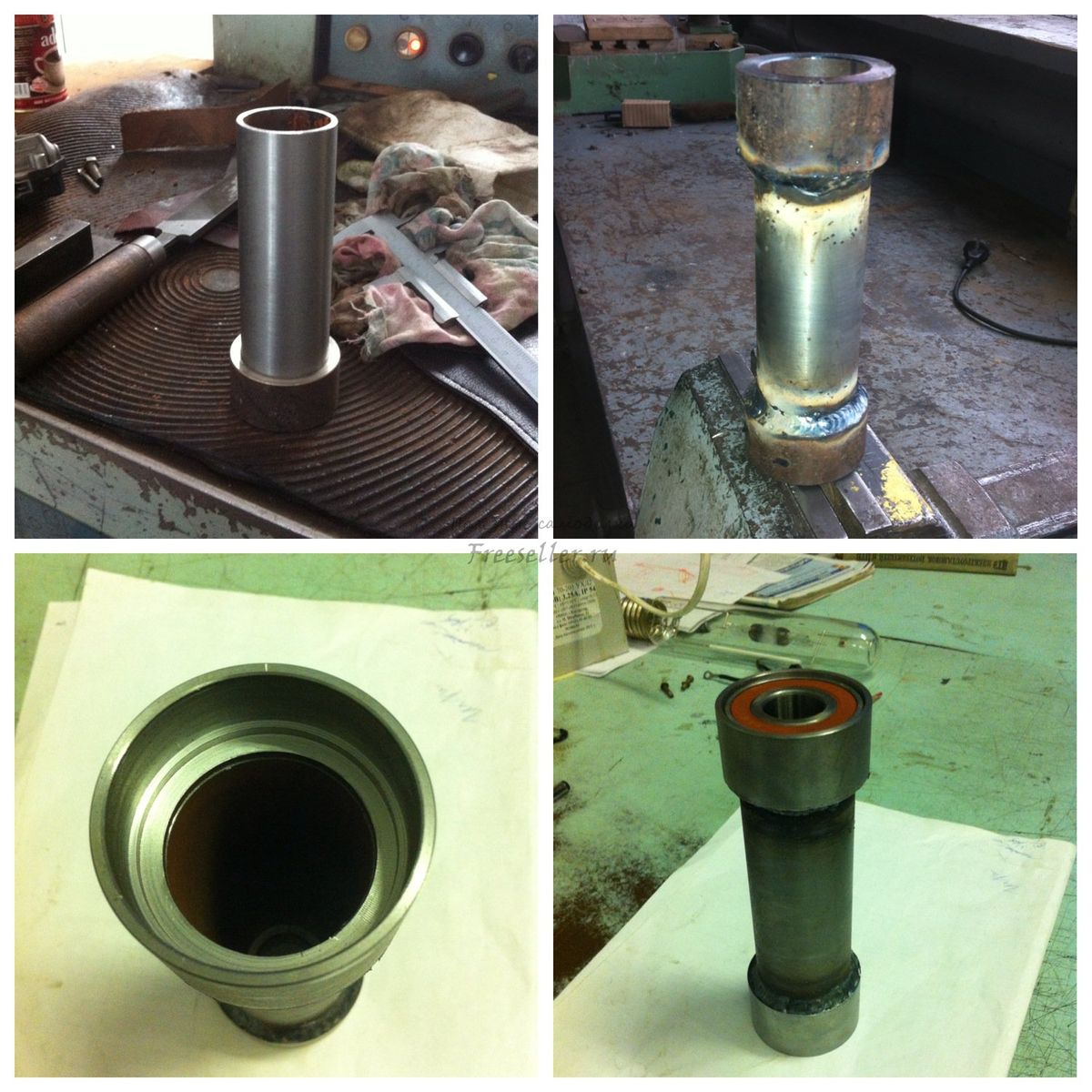

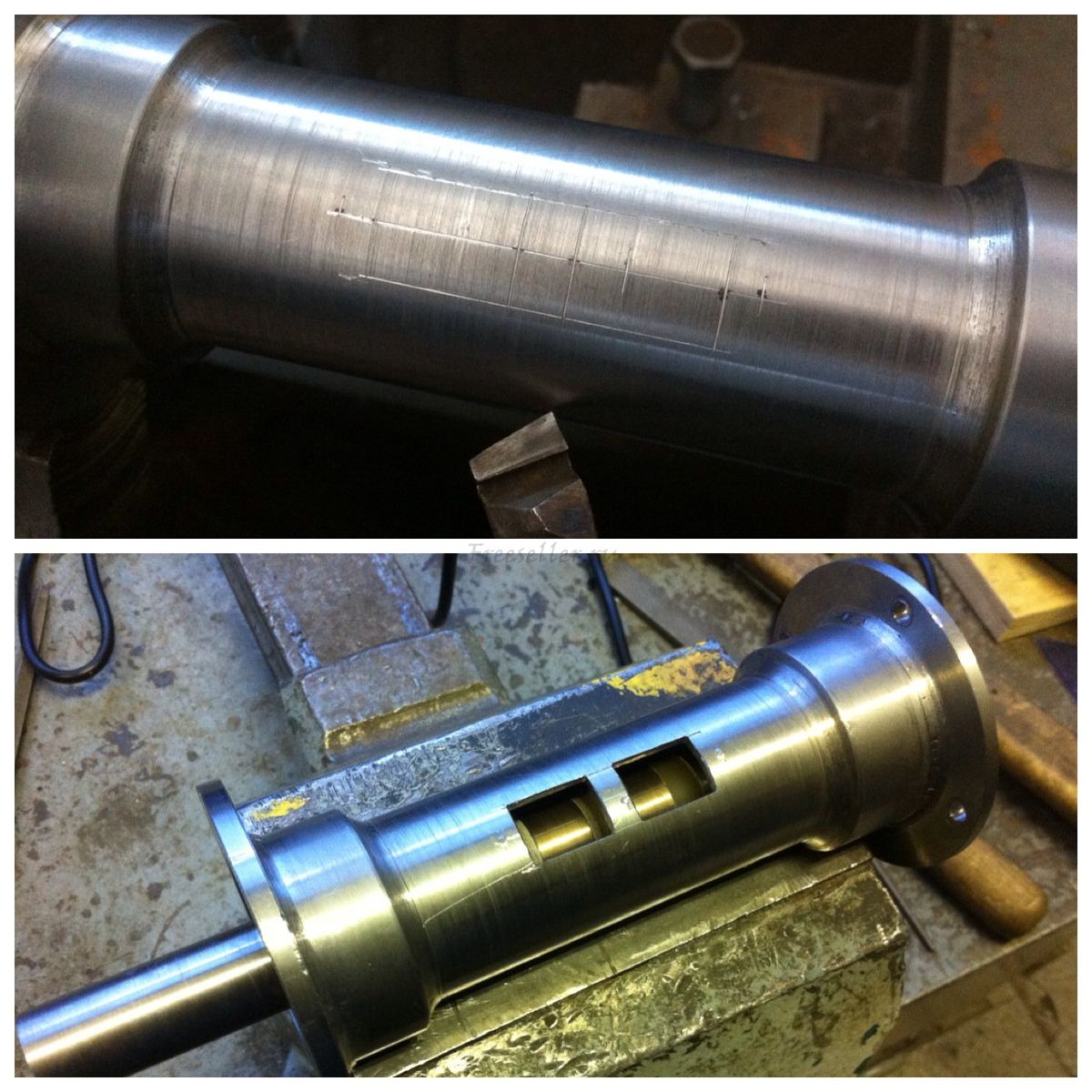

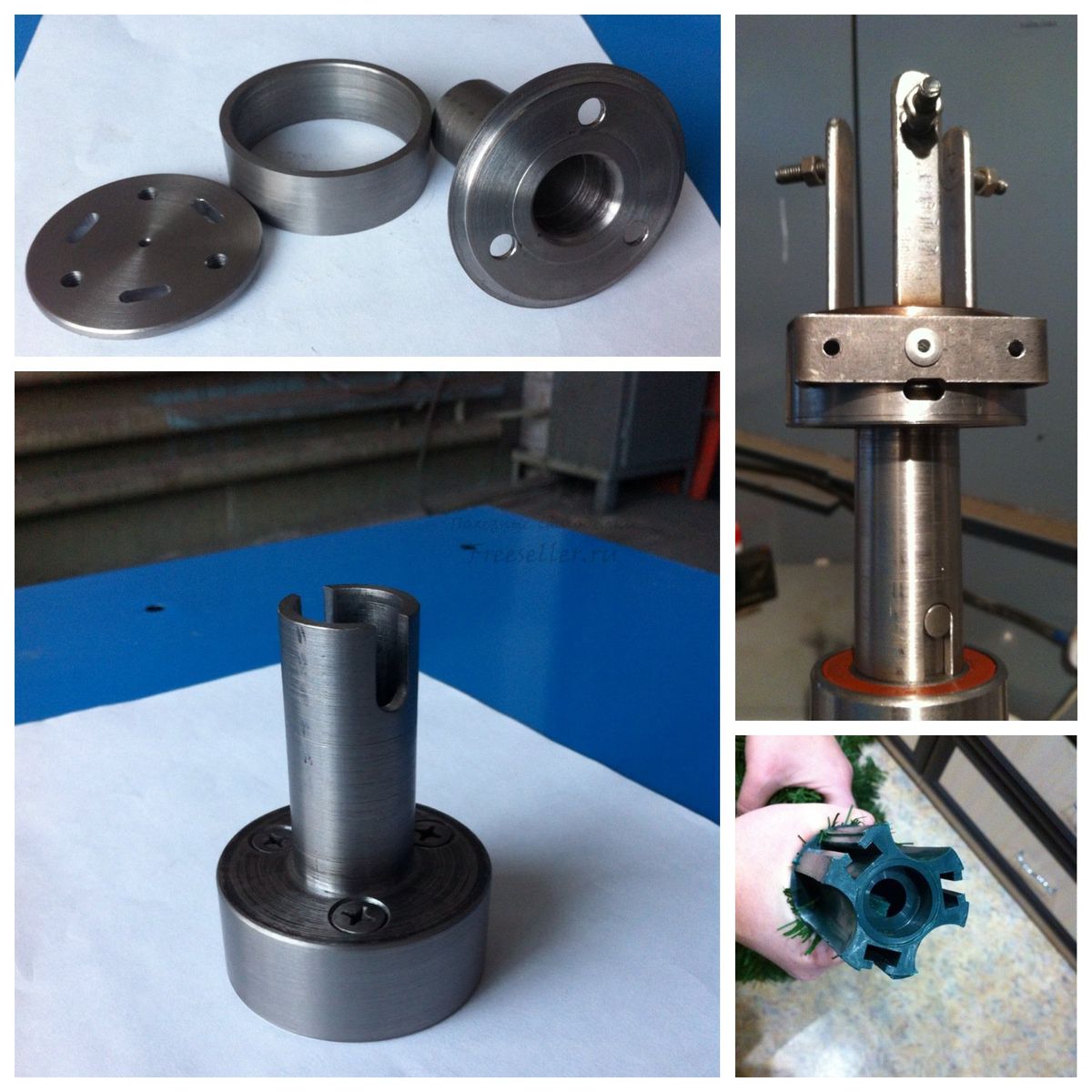

    Станина жёстко стоит на четырёх ножках упирающихся в пол. Верх станины цилиндр. Внутри цилиндра, на двух подшипниках- верхний шарикоподшипник и нижний конический роликоподшипник вращается вал, к которому крепится ёлка. К нижней части цилиндра прикручен моторчик (взял от микроволновки). Вал моторчика вращает вал ёлки. На цилиндре, между подшипниками закреплены две графитовые щётки, от какой-то старой бытовой техники (соответственно изолированных от корпуса). Вал по краям с металлическими втулками (посадочные места под подшипники), центральная часть вала- из текстолита. На текстолитовую часть напрессованны два латунных токосъёмных кольца с зазором между собой и металлическими частями вала. В доль оси вала проходит отверстие, по которому припаянные к кольцам провода выходят у места крепления ёлки. Здесь закреплена розетка.

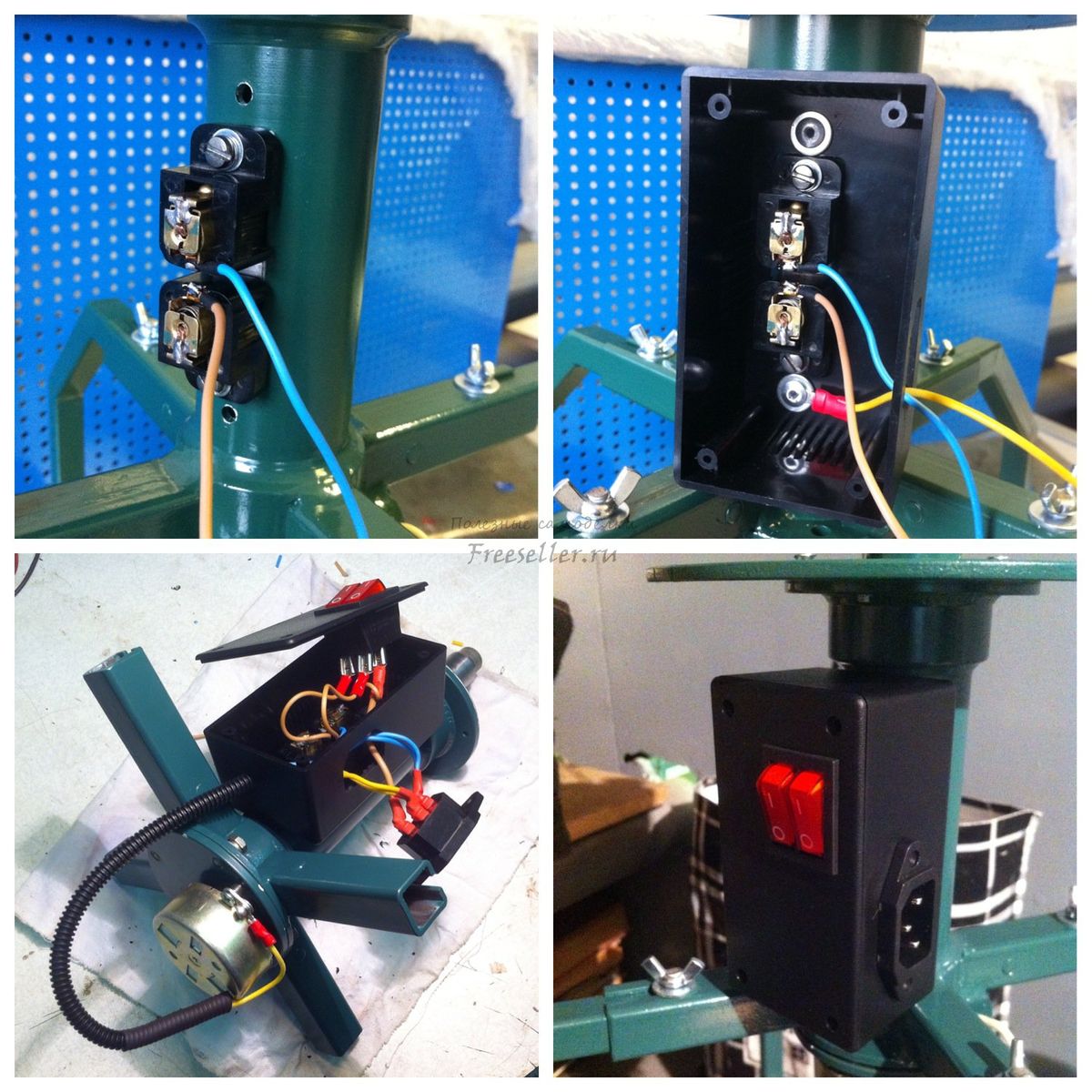

    Сетевой кабель соединен с щётками. По сетевому кабелю, через щётки напряжение подаётся на латунные кольца вала, проходит по проводам и запитывает розетку.
    Вот как то так. Прошу прощение за корявое объяснение)

  8. MiK 540 146
    #8 MiK 7 января 2015 19:27
    Цитата: Ochumelyj
    Цитата: MiK
    О, ..... , а как Вы смогли решить эту проблему?

    Михаил, ещё раз Вам спасибо! Решение этой проблемы на самом деле не такое уж и сложное... Просто старался сделать подставку легкоразборной и более-менее компактной для хранения. Из-за этого механизм получился слегка замудрённый) А, так, сам принцип такой:
    Станина жёстко стоит на четырёх ножках упирающихся в пол. Верх станины цилиндр. Внутри цилиндра, на двух подшипниках- верхний шарикоподшипник и нижний конический роликоподшипник вращается вал, к которому крепится ёлка. К нижней части цилиндра прикручен моторчик (взял от микроволновки). Вал моторчика вращает вал ёлки. На цилиндре, между подшипниками закреплены две графитовые щётки, от какой-то старой бытовой техники (соответственно изолированных от корпуса). Вал по краям с металлическими втулками (посадочные места под подшипники), центральная часть вала- из текстолита. На текстолитовую часть напрессованны два латунных токосъёмных кольца с зазором между собой и металлическими частями вала. В доль оси вала проходит отверстие, по которому припаянные к кольцам провода выходят у места крепления ёлки. Здесь закреплена розетка.
    Сетевой кабель соединен с щётками. По сетевому кабелю, через щётки напряжение подаётся на латунные кольца вала, проходит по проводам и запитывает розетку.
    Вот как то так. Прошу прощение за корявое объяснение)

    Спасибо Вам за подробное объяснение! Все довольно понятно.

  9. Ochumelyj 33 5
    #9 Ochumelyj 7 января 2015 22:25
    Цитата: MiK
    Цитата: Ochumelyj
    Цитата: MiK
    О, ..... , а как Вы смогли решить эту проблему?

    Михаил, ..... ,объяснение)

    Спасибо Вам за подробное объяснение! Все довольно понятно.

    Да не за что!) Рад был поделиться!
