Туристический багажник для грузового прицепа



Багажник для грузового прицепа с солнечной панелью и возможностью перевозки разного габаритного туристического снаряжения.

Поводом для создания этого багажника послужило желание быть энергонезависимыми на отдыхе без особого шума. И так как от бензогенератора мы сразу отказались по ряду причин, было решено покупать солнечную панель (дальше сокращенно СП). Но сразу после подбора и покупки СП стал вопрос её транспортировки при наших поездках. Так как СП имеет внушительные габариты 1500 мм*800 мм, был придуман и изготовлен своеобразный быстросъемный багажник на грузовой прицеп, с каким мы всегда путешествуем.



Туристический багажник для грузового прицепа

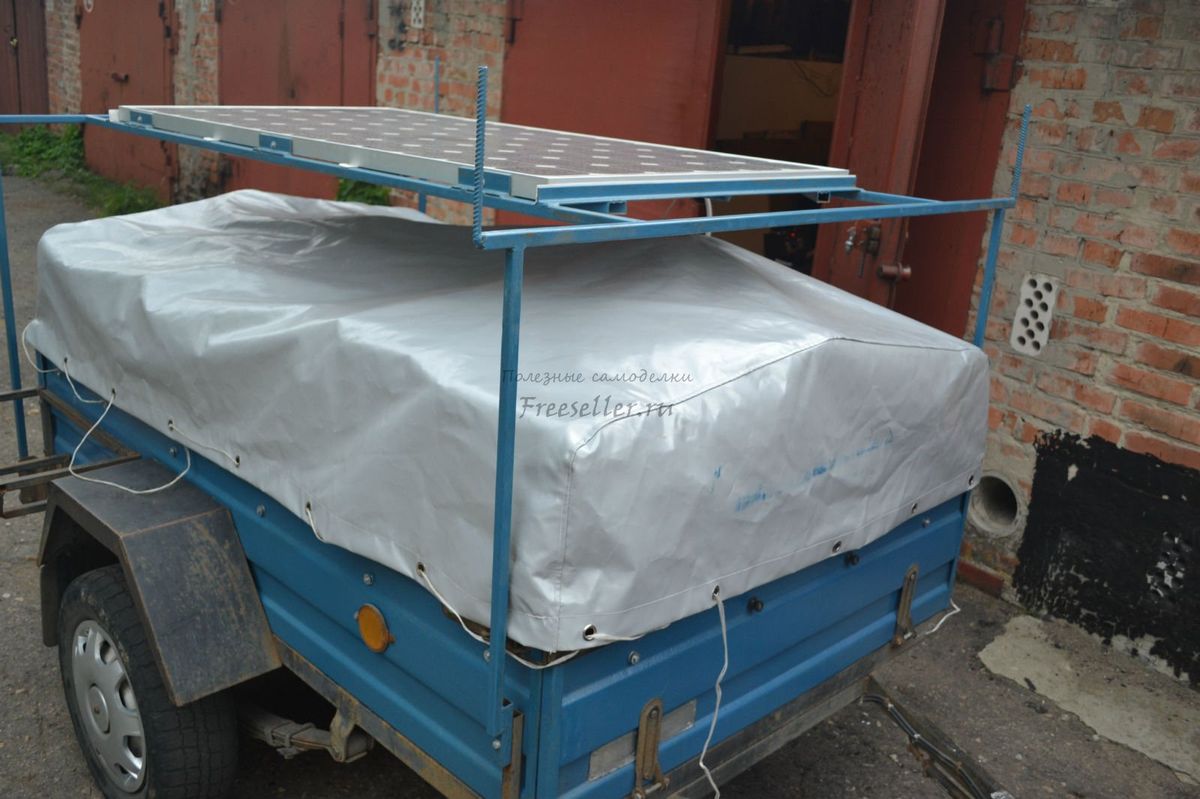

Багажник был сварен из квадратных труб 20*20мм стенка 2мм и внешними размерами 2000мм*1500мм. Высоту нужно подбирать индивидуально под каждый прицеп в зависимости от высоты борта и тента. Но с обязательным зазором между тентом и СП не менее 250мм. для свободного доступа к вещей в прицепе и нормальной вентиляции СП.

Туристический багажник для грузового прицепа

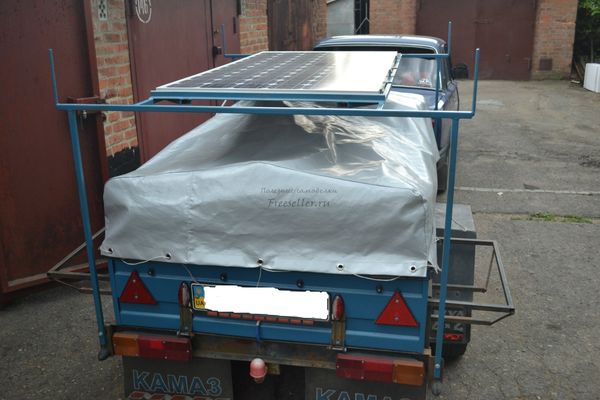

Крепление стоек багажника сделано болтами к несущей части рамы прицепа. Благодаря чему багажник легко снять по приезду с отдыха.



Туристический багажник для грузового прицепа

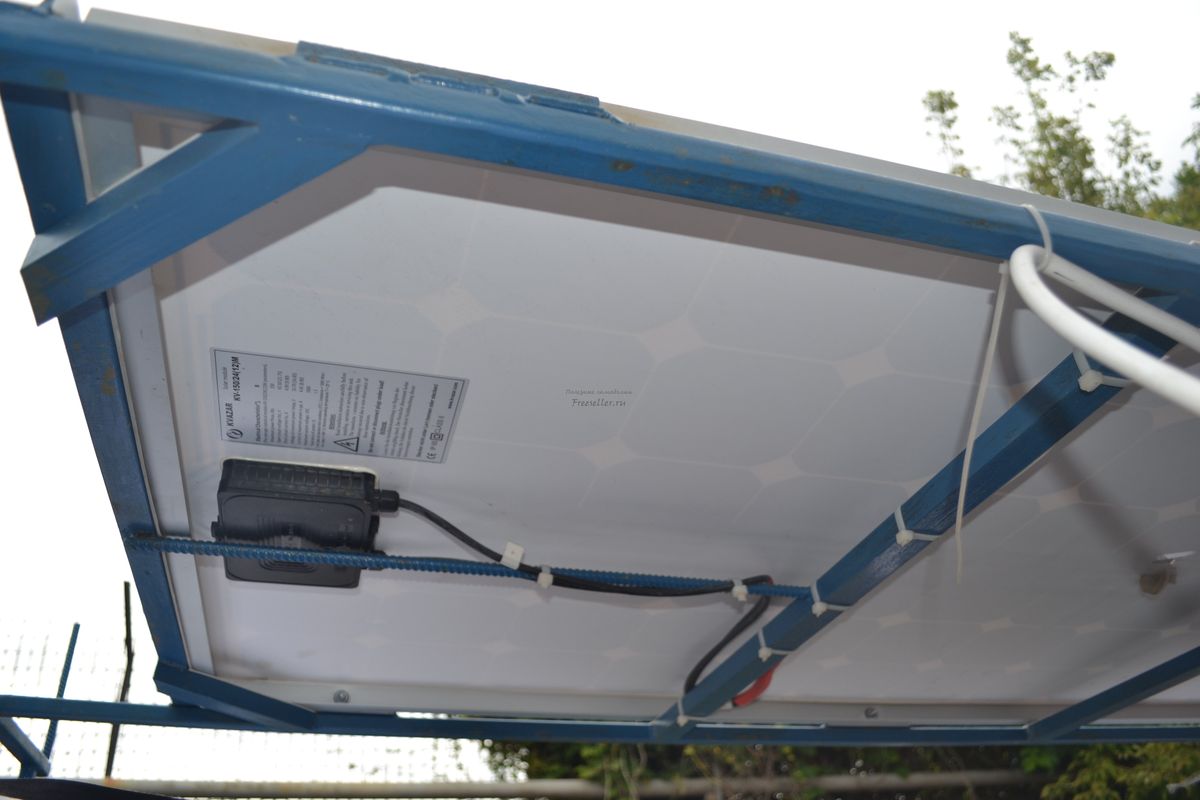

Основой для СП служит 4-ри диагональных рос коса по углам и 2-ве средние перегородки.



Туристический багажник для грузового прицепа

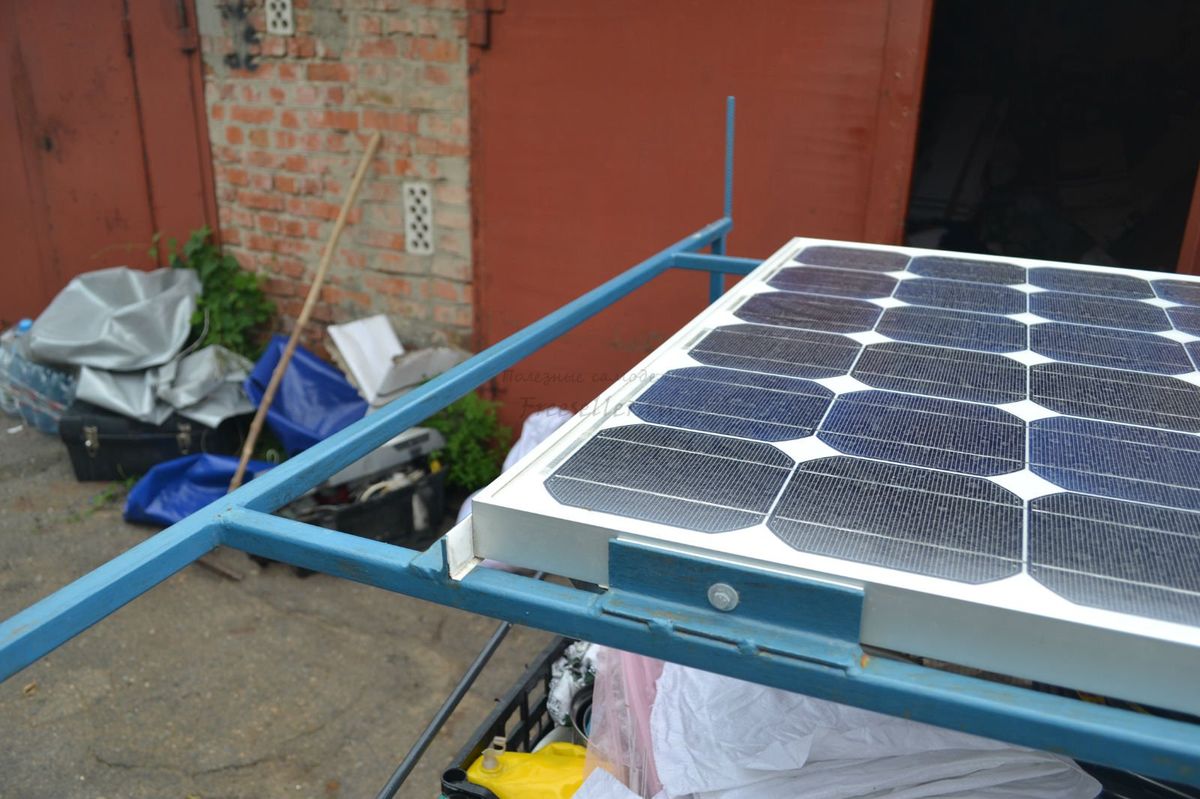

По ширине СП спереди и сзади приварены 2-ва опорных уголка 20*20мм. а по бокам крепежные кусочки уголков.



Туристический багажник для грузового прицепа

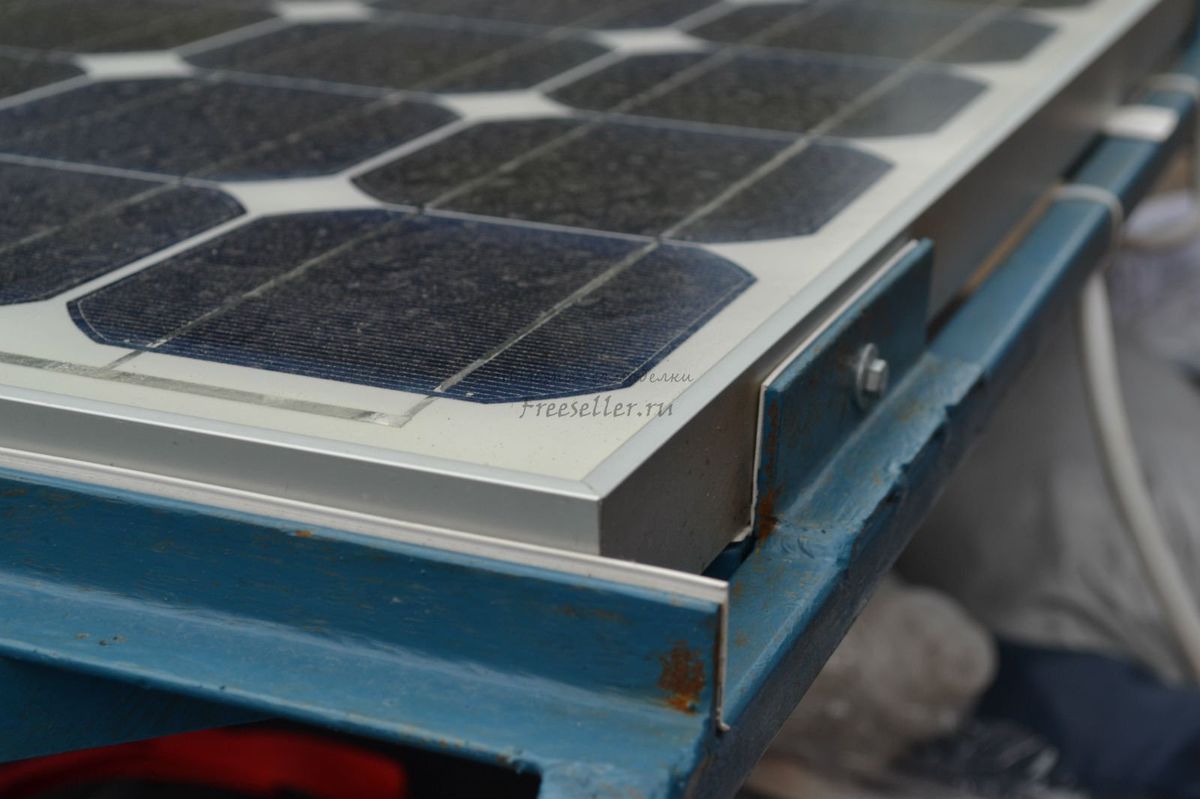

Во всех местах касания СП к металлическим частям багажника наклеены пластиковые прокладки для амортизации.



Туристический багажник для грузового прицепа


Панель закреплена на 6-ть болтов с резиновыми шайбами из средины.
После первого большого выезда спереди и сзади были еще доварены крепления под матрасы с арматуры 10мм.



Туристический багажник для грузового прицепа



Туристический багажник для грузового прицепа

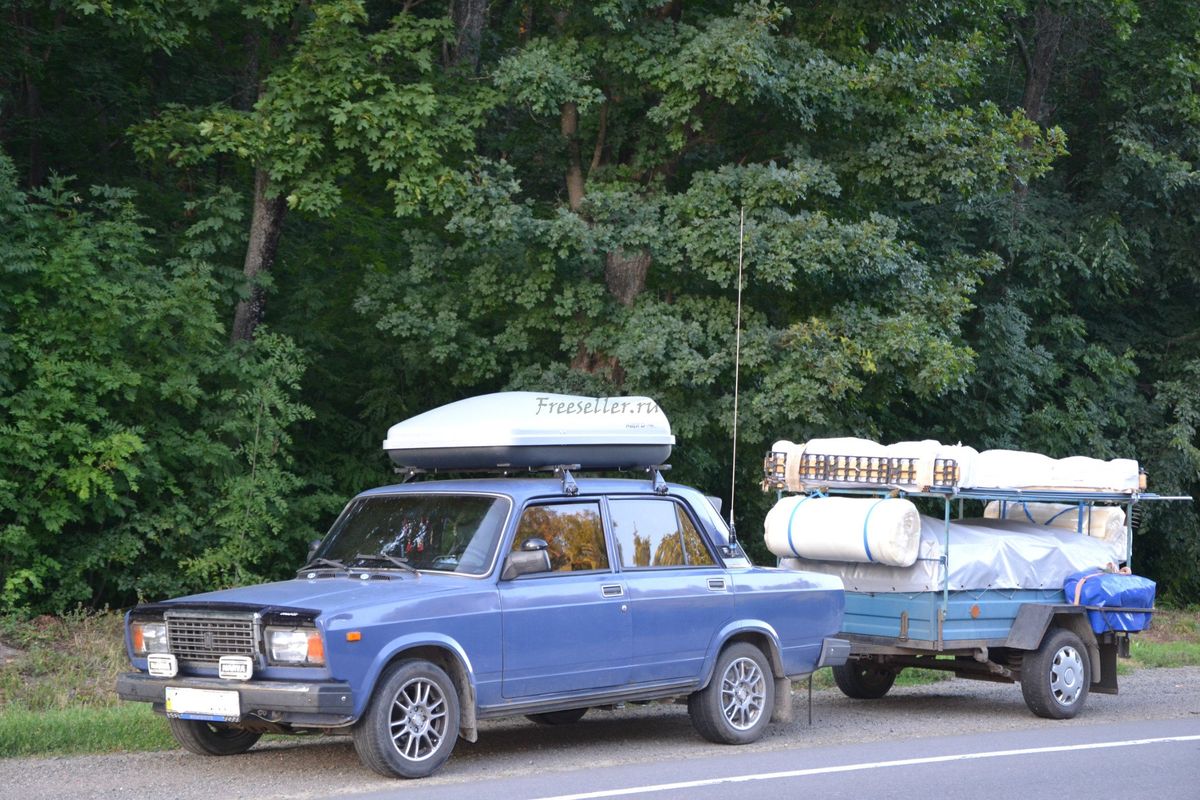

При дальнейшей эксплуатации багажника стали дополнительно перевозить на нем длинные стойки, раздвижные шатры, матрасы, сенд-траки, и все объемные вещи для которых не было места в прицепе. На стоянке СП стоит на багажнике не съемно и отлично работает. В прицепе дополнительно установлен аккумулятор на 100Ач, что позволяет обеспечить питанием компрессорный холодильник, освещения лагеря из 4-6 палаток, зарядок телефонов, фотоаппарата и многое другое. Также на прицепе возле бортов приварены крепления для 2-х ящиков для инструментов, в которых перевозятся некоторые инструменты и всякие мелочи, связные с нашими путешествиями. Багажник успешно эксплуатируется уже 3-ри сезона подряд и пробег более 5000км, полет нормальный. Всем удачных и приятных путешествий.

Полезные Самоделки


Комментарии пользователей (6)
  1. MiK 540 146
    #1 MiK 16 января 2015 02:38
    Хорошая идея со съемным багажником и особенно с установкой на него панели солнечных батарей. Наглядно показывает достоинства применения альтернативных источников энергии в быту. И кстати говоря, на некоторых фото видно, что у вас ширина багажника достаточно больше (чуть ли не в два раза), чем ширина СП. Так может Вам со временем попробовать установить еще одну СП. Тогда Ваша энергонезависимость еще более возрастет!

  2. Dalnoboy. 3 2
    #2 Dalnoboy. 16 января 2015 14:23
    Дело в том что СП. имеет мощность в 150Ватт и покупалась с расчётом всех тех потребностей что у нас есть плюс запас. В среднем панель дает заряд 7-9Ампер что достаточно для заряда аккумулятора. Если и наращивать то емкость аккумуляторов (а это уже лишний вес в походных условиях а это для нас не всегда хорошо) и устанавливать контролер на два аккумулятора. У нас полный заряд аккумулятора восстанавливался с утра и к 12 часам дня. А в прошлом году снами были друзья и в целях эксперимента к системе был подключен еще один лагерь и все отлично работало 12 дней. Данный багажник был изготовлен для пробных испытаний всего имеющегося оборудования которое покупалось для делающегося сейчас каравана-(прицеп дача). А пока тестируется и используется для комфортного отдыха всей семьи. Боевой экипаж 3-ри человека папа, мама, дочь, для них и стараюсь, а для меня это душевный творческий труд.

  3. MiK 540 146
    #3 MiK 17 января 2015 05:37
    Цитата: Dalnoboy.
    Дело в том что СП. имеет мощность в 150Ватт и покупалась с расчётом всех тех потребностей что у нас есть плюс запас. В среднем панель дает заряд 7-9Ампер что достаточно для заряда аккумулятора. Если и наращивать то емкость аккумуляторов (а это уже лишний вес в походных условиях а это для нас не всегда хорошо) и устанавливать контролер на два аккумулятора. У нас полный заряд аккумулятора восстанавливался с утра и к 12 часам дня. А в прошлом году снами были друзья и в целях эксперимента к системе был подключен еще один лагерь и все отлично работало 12 дней. Данный багажник был изготовлен для пробных испытаний всего имеющегося оборудования которое покупалось для делающегося сейчас каравана-(прицеп дача). А пока тестируется и используется для комфортного отдыха всей семьи. Боевой экипаж 3-ри человека папа, мама, дочь, для них и стараюсь, а для меня это душевный творческий труд.

    Ну тогда вообще отлично, что Вам хватает мощности одной СП! В этом случае действительно наверное нет необходимости подключать еще одну СП или увеличивать мощность аккумуляторов. Тем не менее это круто, что Вам хватает всего одной СП для обеспечения энергией всей семьи во время похода. А ведь если так подумать, то такую СП (а то даже две или три СП), можно установить просто стационарно где нибудь на даче, или в загородном доме. Тогда наверняка все лето можно жить на даче только на солнечной энергии. Это же какая экономия получится!

  4. Albor 173 332
    #4 Albor 17 января 2015 16:40
    Цитата: MiK
    А ведь если так подумать, то такую СП (а то даже две или три СП), можно установить просто стационарно где нибудь на даче, или в загородном доме. Тогда наверняка все лето можно жить на даче только на солнечной энергии. Это же какая экономия получится!


    Насчет экономии на даче это вряд ли выйдет. Солнечная энергия дороже обычной в итоге все равно выходит на единицу затрат на 1 Квт/ч.
    А вот если рассматривать вопрос автономии - то здесь да, 2-3 панели + ветряк и солнечный водонагреватель на крышу - и можно все лето без электроэнергии обходиться там где ее действительно нет.

    А насчет использования в туристических поездках - это конечно очень интересно.

    Dalnoboy.
    Кстати, по самой солнечной панели, она как-нибудь используется для выработки электроэнергии во время кроме путешествий?

  5. MiK 540 146
    #5 MiK 17 января 2015 23:21
    Цитата: Albor
    Цитата: MiK
    А ведь если так подумать, то такую СП (а то даже две или три СП), можно установить просто стационарно где нибудь на даче, или в загородном доме. Тогда наверняка все лето можно жить на даче только на солнечной энергии. Это же какая экономия получится!


    Насчет экономии на даче это вряд ли выйдет. Солнечная энергия дороже обычной в итоге все равно выходит на единицу затрат на 1 Квт/ч.
    А вот если рассматривать вопрос автономии - то здесь да, 2-3 панели + ветряк и солнечный водонагреватель на крышу - и можно все лето без электроэнергии обходиться там где ее действительно нет.

    А насчет использования в туристических поездках - это конечно очень интересно.

    Dalnoboy.
    Кстати, по самой солнечной панели, она как-нибудь используется для выработки электроэнергии во время кроме путешествий?

    Да, Вы совершенно правы! Если дача находится в месте где вообще нет линий электропередач, или допустим они находятся достаточно далеко и возникают проблемы с подводом электроэнергии, то в этом случае использование СП (а желательно еще и ветряка) это действительно наилучший, да и пожалуй единственный выход из положения.

  6. Dalnoboy. 3 2
    #6 Dalnoboy. 18 января 2015 00:15
    Цитата: Albor
    Цитата: MiK
    А ведь если так подумать, то такую СП (а то даже две или три СП), можно установить просто стационарно где нибудь на даче, или в загородном доме. Тогда наверняка все лето можно жить на даче только на солнечной энергии. Это же какая экономия получится!

    А насчет использования в туристических поездках - это конечно очень интересно.

    Dalnoboy.
    Кстати, по самой солнечной панели, она как-нибудь используется для выработки электроэнергии во время кроме путешествий?


    MiK
    Использовать на даче можно но нужно учитывать особенности своей климатической зоны и эффективную работу СП. У меня возле гаража уже панель не выдает такого заряда как на берегу моря. В наших походах без панельки никак. Мы к ней уже привыкли.

    Albor
    Мысли конечно были поэкспериментировать попользоваться дома но до дела так и не дошло.
