Изготовление небольшого, но очень полезного приспособления для пайки под названием "третья рука".

Продолжая тему про пайку, как например, в моей предыдущей самоделке, я показывал один из вариантов изготовления ДЕРЖАТЕЛЯ ДЛЯ ПАЯЛЬНИКА СВОИМИ РУКАМИ, то в этой статье, хочу показать один из вариантов изготовления приспособления под названием "третья рука". Конечно, это не профессиональная вещь, которая продается в магазинах, но со своей основной функцией справляется очень хорошо и для работы с мелкими деталями просто незаменима.

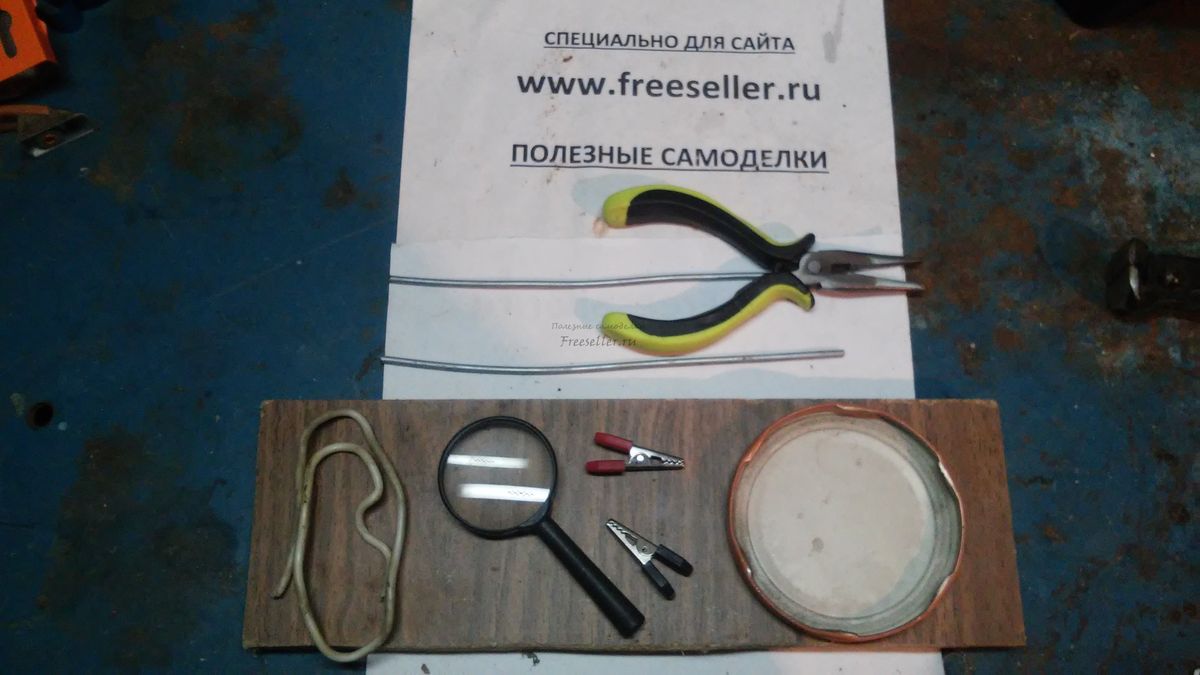

Нам потребуется:
- основа (взял обычный кусок деревяшки);
- два куска проволоки (средней жесткости);
- один кусок проволоки (мягкой);
- два "крокодильчика";
- лупа;
- крышка от банки;
- шурупы;
- и инструменты (дрель, отвертка, пассатижы, кусачки).



"Третья рука" - приспособление для пайки своими руками





Процесс изготовления

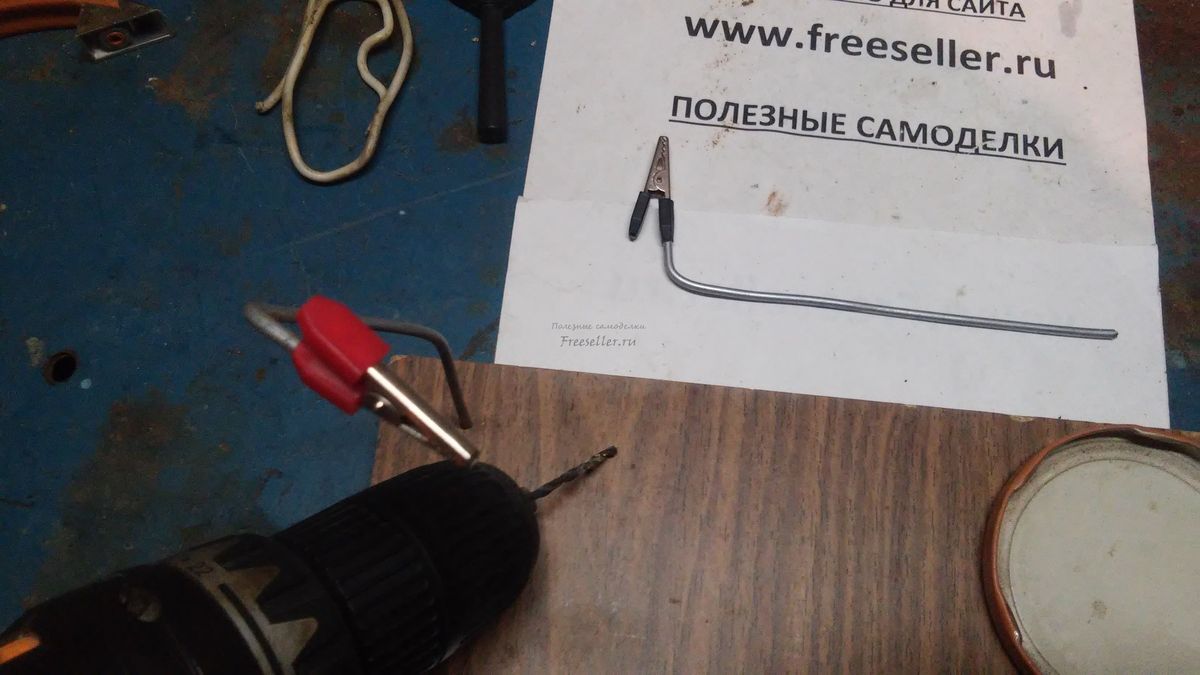

Сперва одеваем "крокодильчиков" на проволоку, прижимаем пассатижами, но не сильно туго, нужно что бы они могли вращаться, затем высверливаем отверстия в основе и вставляем туда держатели.



"Третья рука" - приспособление для пайки своими руками

"Третья рука" - приспособление для пайки своими руками

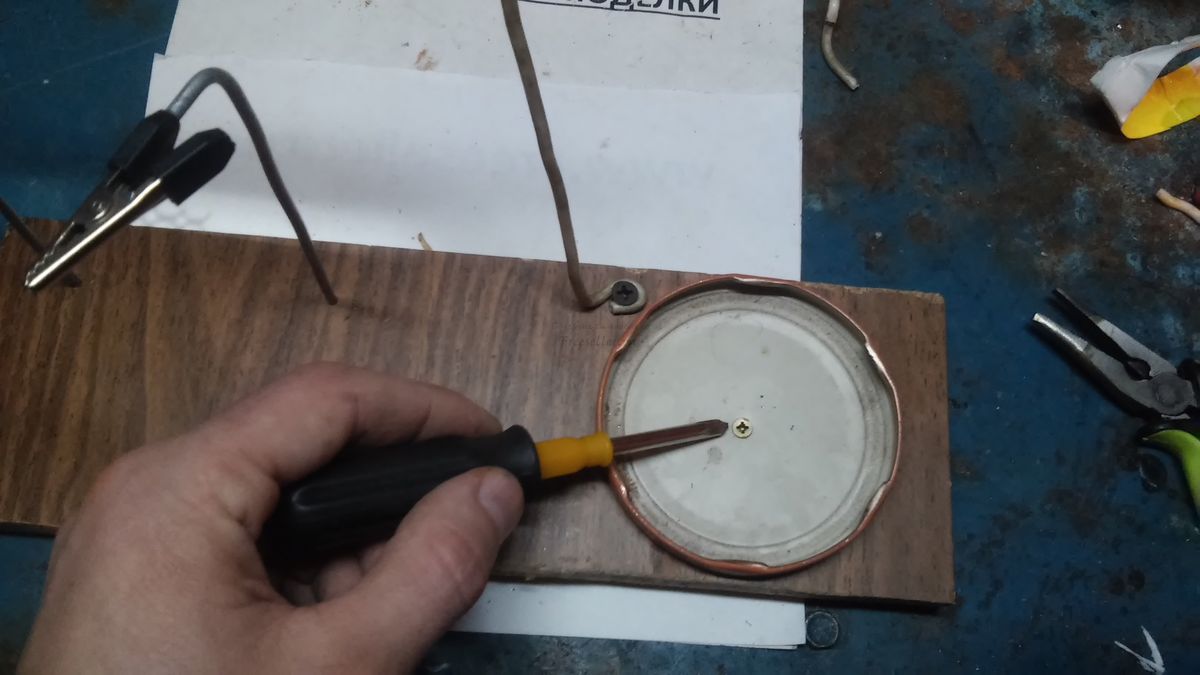

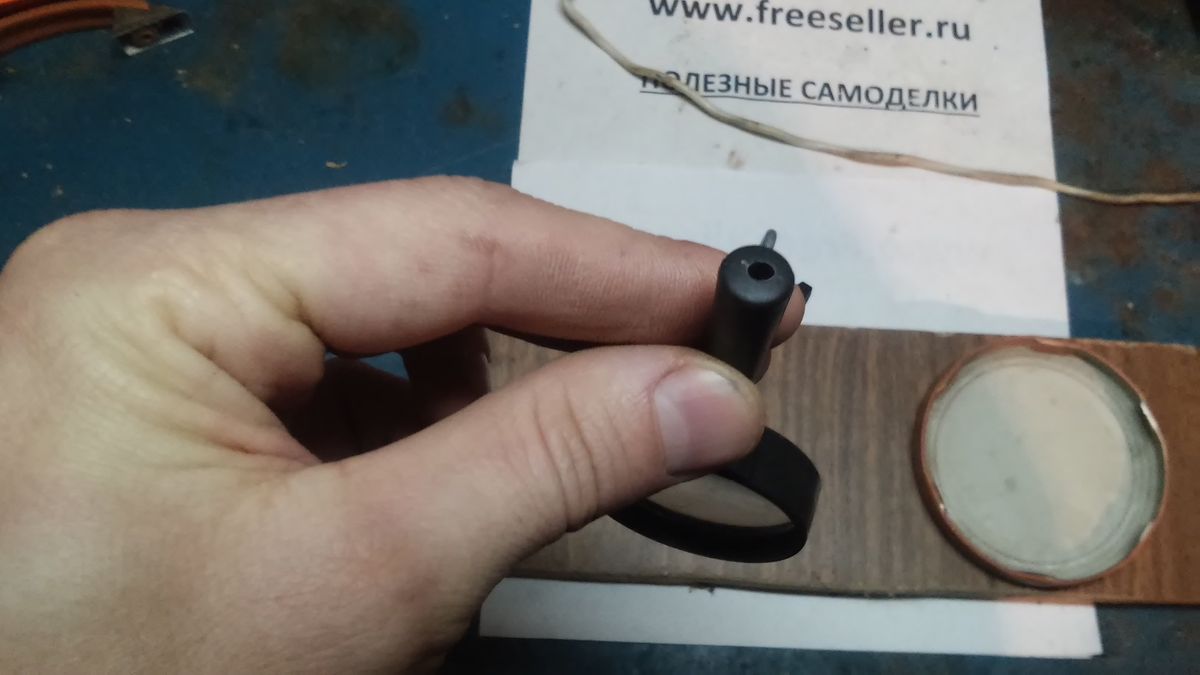

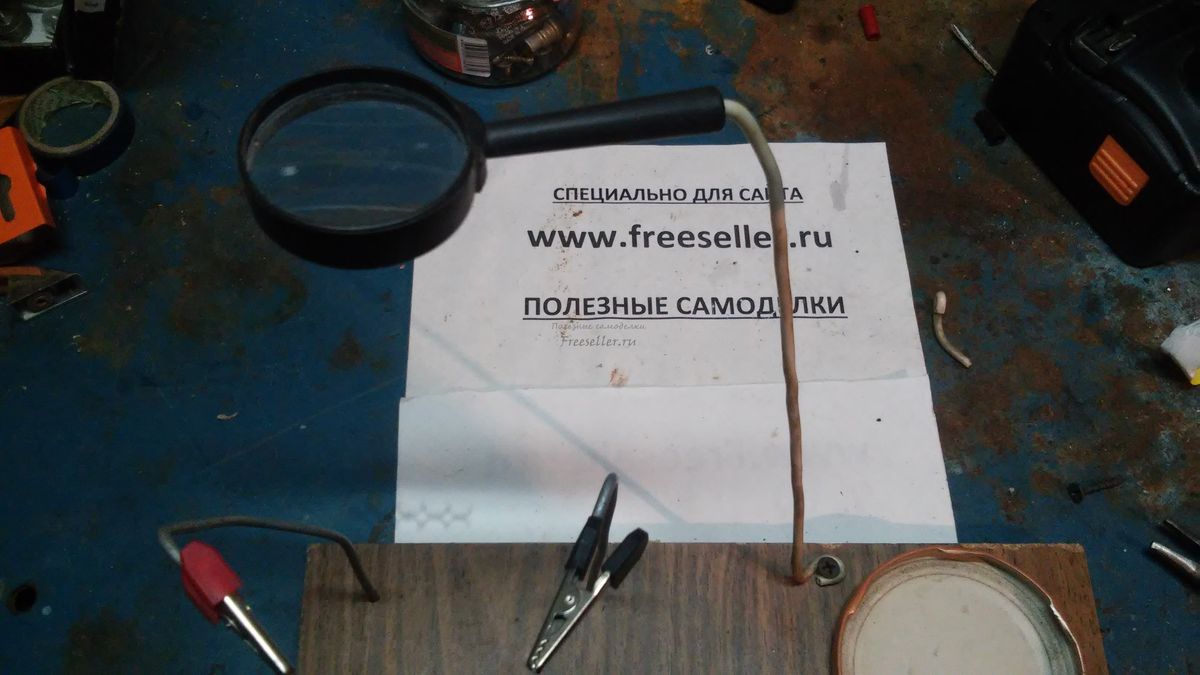

Далее в лупе так же просверливаем отверстие и насаживаем на проволоку, которую привинчиваем при помощи самореза к основанию, а так же привинчиваем крышку.



"Третья рука" - приспособление для пайки своими руками

"Третья рука" - приспособление для пайки своими руками

"Третья рука" - приспособление для пайки своими руками

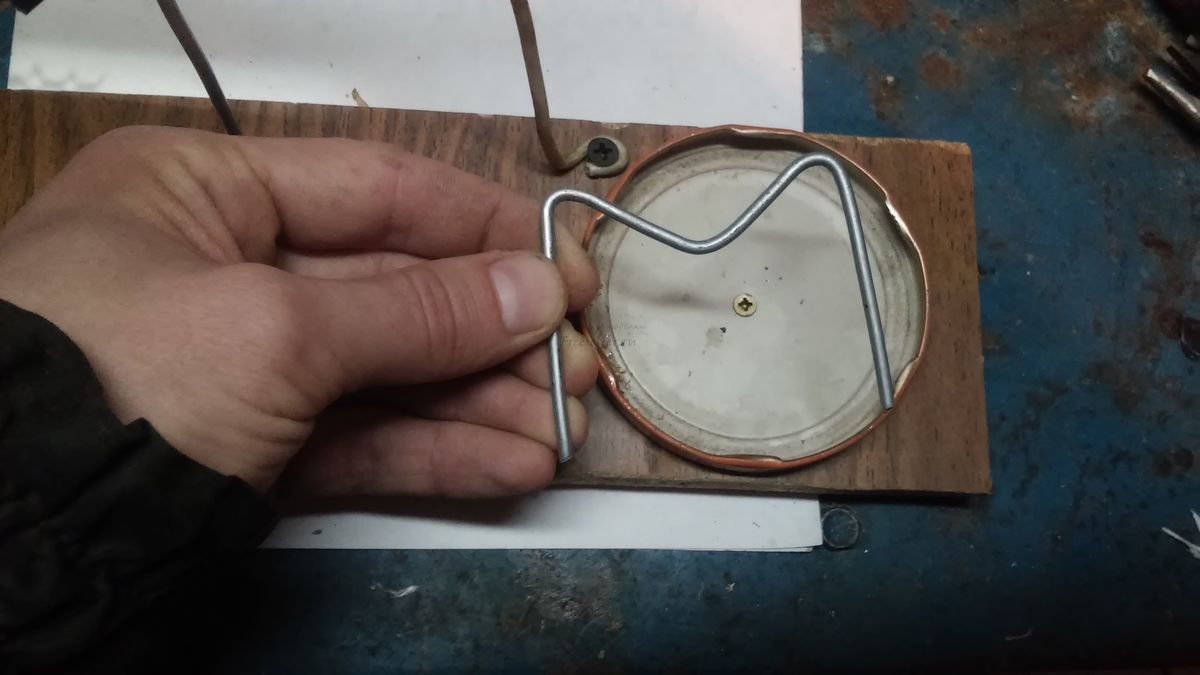

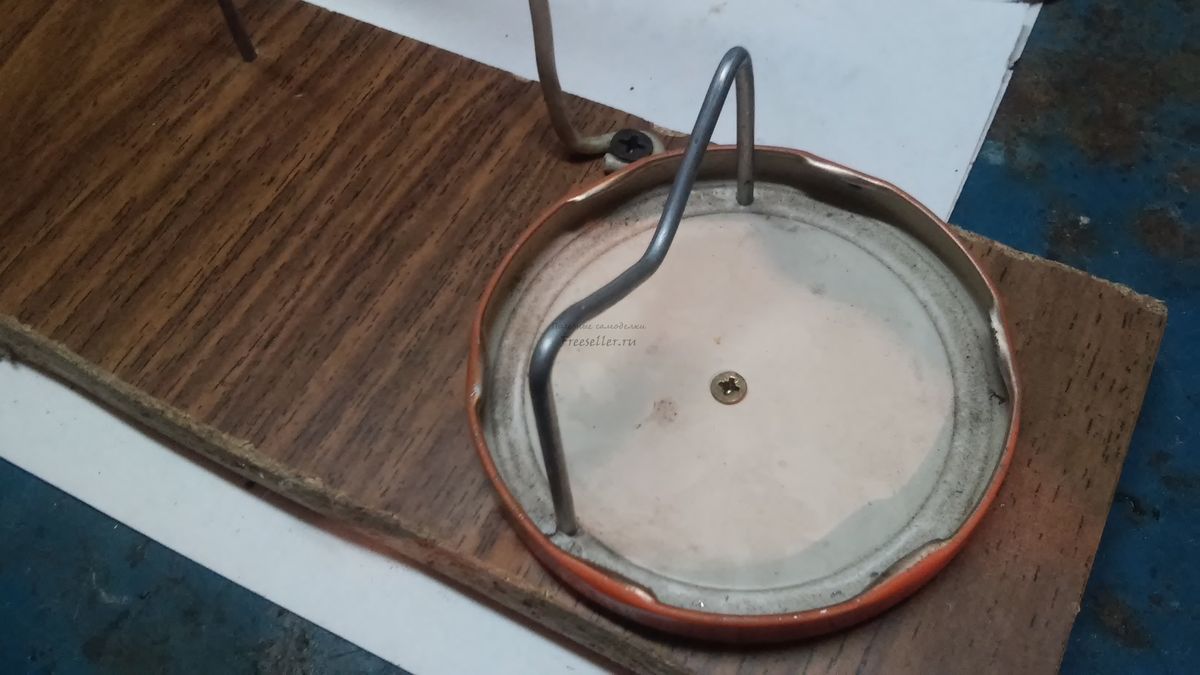

Затем изготавливаем, так же из кусочка проволоки, держатель-подставку для паяльника как показано на фото.



"Третья рука" - приспособление для пайки своими руками

"Третья рука" - приспособление для пайки своими руками

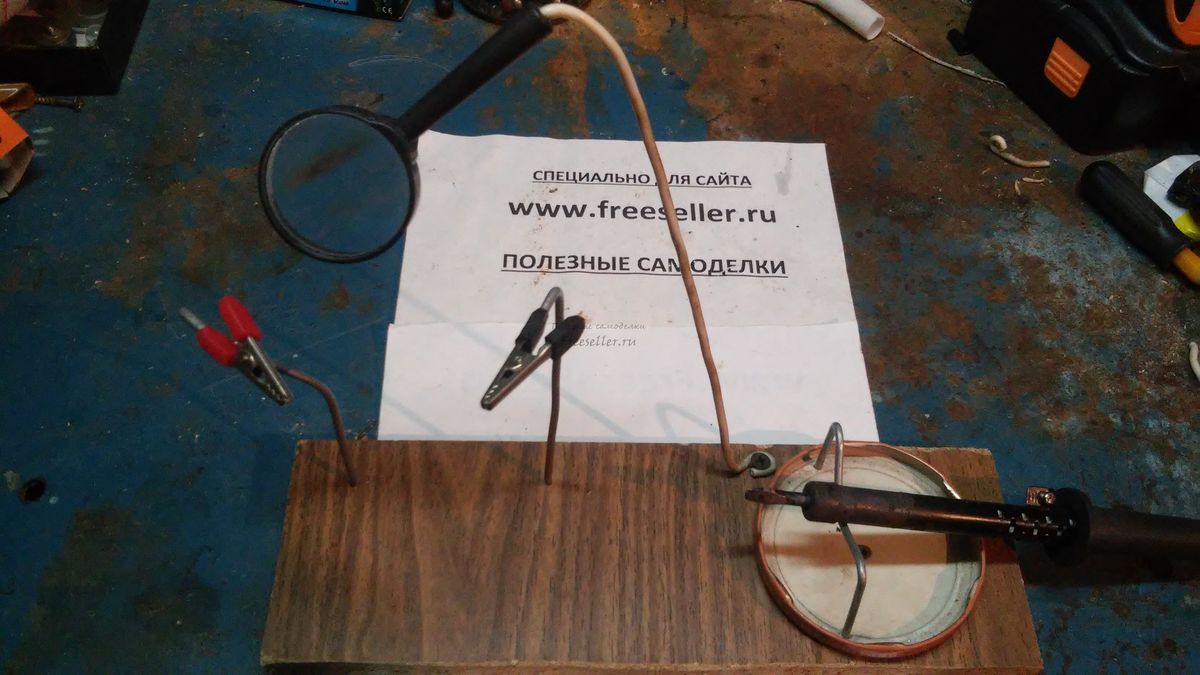

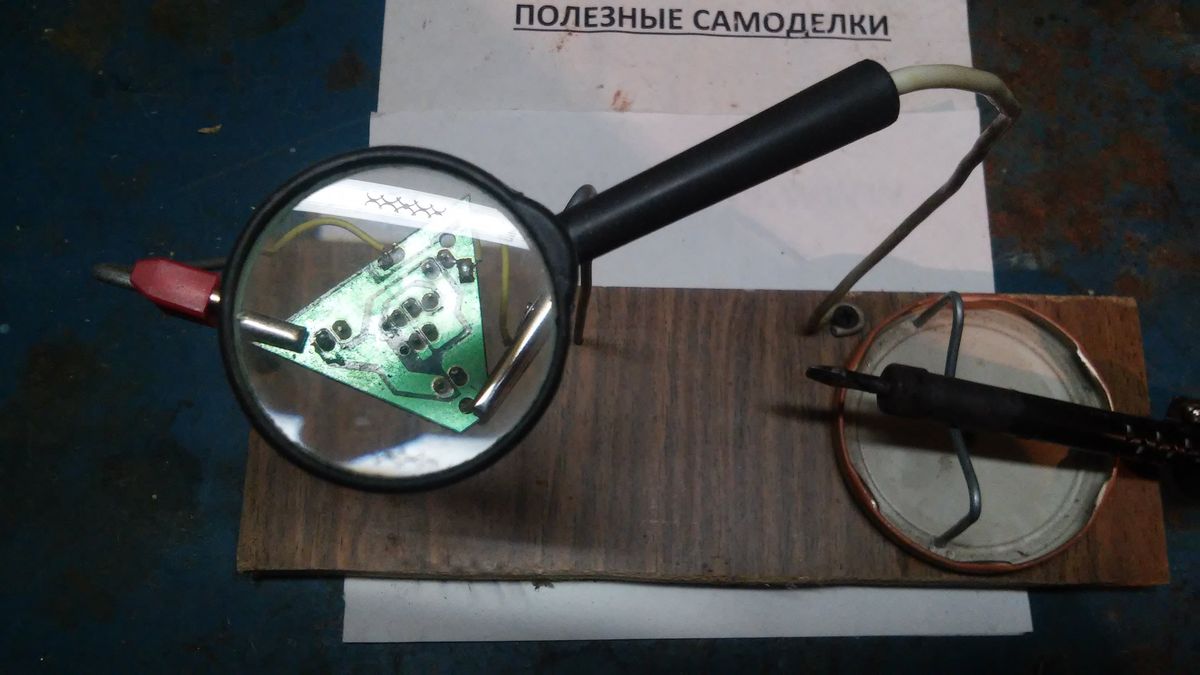

И вот получается такой готовый результат.



"Третья рука" - приспособление для пайки своими руками

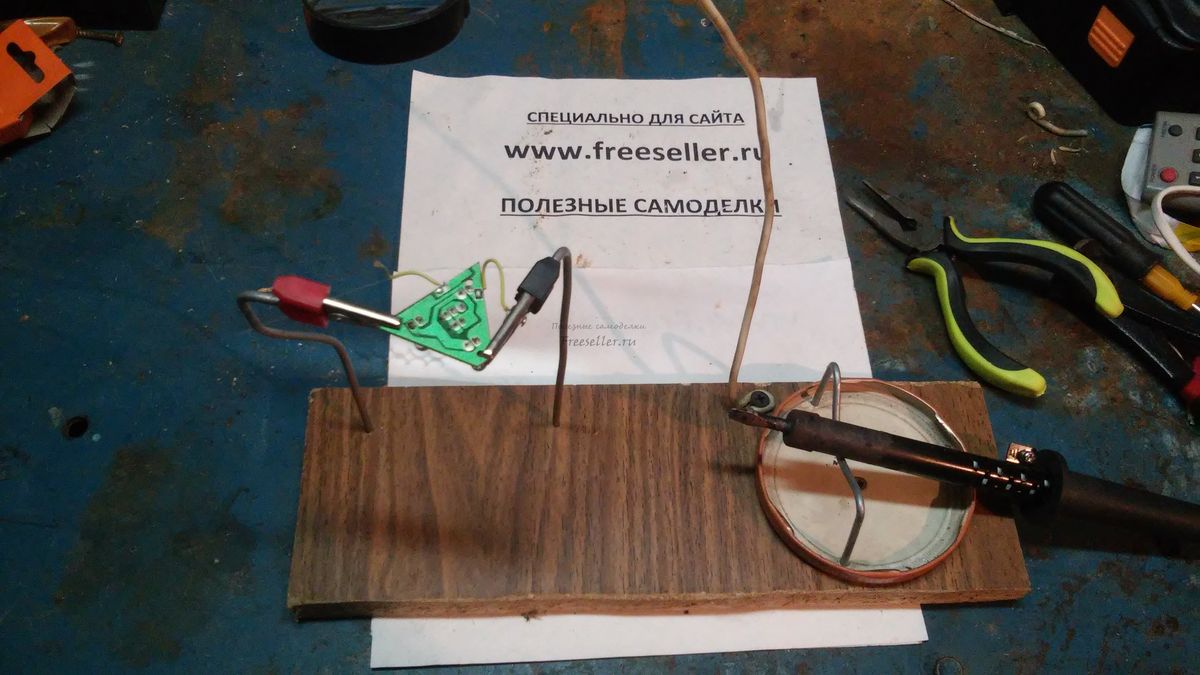

"Третья рука" в действии:



"Третья рука" - приспособление для пайки своими руками

"Третья рука" - приспособление для пайки своими руками


Спасибо за внимание!
