Самодельная подставка для дисковой электропилы

  • Опубликовано: 9 февраля 2015

Самодельная подставка для дисковой электропилы


Достаточно простая в изготовлении подставка для дисковой электропилы, которую можно применять как при работе с электропилой, так и для ее хранения.


Привет всем любителям самоделок!



В своей прошлой статье я показал, как можно сделать простую подставку для электролобзика Подставка для электролобзика. Однако после этого, внимательно посмотрев на свой инструмент, я понял, что и под некоторые другие электроинструменты тоже неплохо было бы сделать специальные подставки.



Так в частности, при работе с дисковой электропилой возникают практически те же проблемы, что и при работе с электролобзиком. Дело в том, что у дисковой электропилы снизу выступает пильный диск с кожухом, из-за чего эту пилу невозможно поставить ровно на подошву, а приходится все время по окончании очередной операции, класть ее набок выворачивая руку. Причем в данной ситуации это еще более неудобно делать, чем в случае с электролобзиком, поскольку дисковая пила раза в два или три тяжелее лобзика.

Для решения этой проблемы, я решил сделать для дисковой пилы специальную подставку, довольно простую в изготовлении.

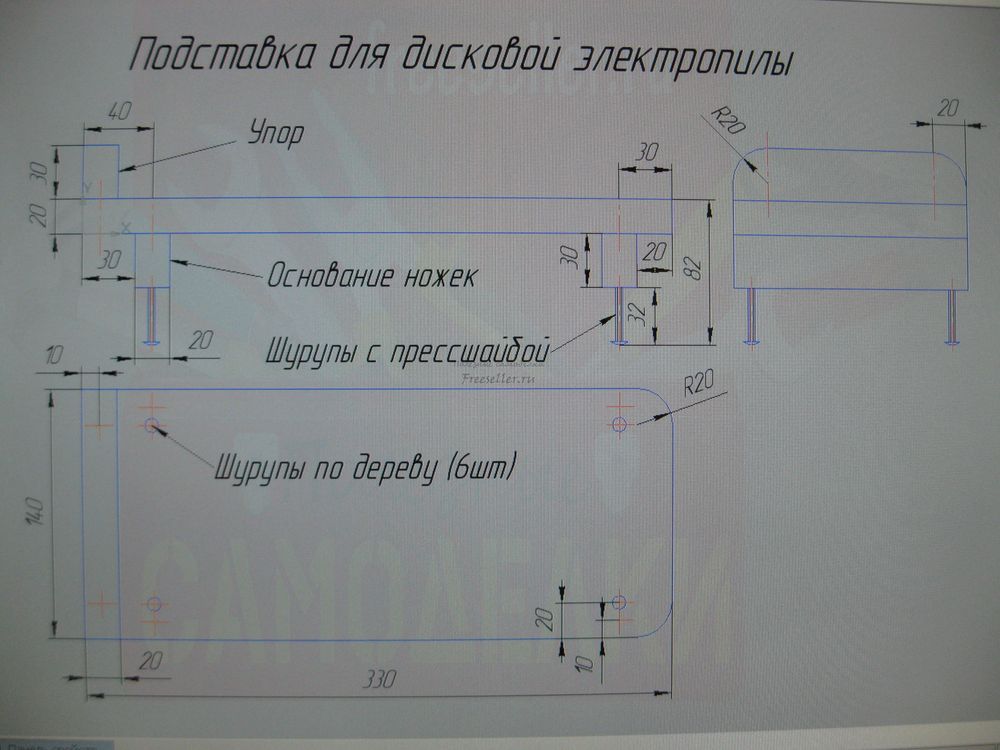

Ниже приведен чертеж данной подставки.



Самодельная подставка для дисковой электропилы - чертеж


Ключевые моменты

Из чертежа я думаю, все достаточно понятно, тем не менее, хочу более подробно пояснить несколько моментов.


Во-первых, в данной конструкции подставки я сделал сверху дополнительную планку в качестве упора, для того, чтобы пилу было удобнее ставить на подставку и, чтобы она располагалась на подставке более симметрично.


Во-вторых, мне пришлось сделать внизу подставки две планки - основания ножек. Но сразу отмечу, что эти планки я сделал только потому, что у меня на момент изготовления данной подставки, просто не оказалось под рукой достаточно длинных шурупов с прессшайбой.

У меня в этот момент были шурупы длиной 50 мм, а этой длины было недостаточно, поскольку максимальный вылет пильного диска вместе с кожухом составляет (у моей пилы), примерно 60-65 мм. Если прибавить сюда еще примерно 10-15 мм, для того, чтобы кожух пильного диска гарантированно не касался поверхности верстака, полная высота подставки, то есть расстояние от подошвы пилы до поверхности верстака должно быть примерно 70-80 мм. Именно поэтому я и установил две дополнительные планки, чтобы получить необходимую высоту подставки.


Тем не менее, если вы захотите сделать такую же подставку и у вас будут в наличии шурупы необходимой длины, то можно обойтись только шурупами и вообще не делать две эти планки-основания ножек. Только при этом обязательно выбирайте длину шурупов для ножек и соответственно высоту всей подставки в зависимости от максимального вылета пильного диска вашей электропилы вместе с кожухом.


Кстати, максимальный вылет диска у разных пил (характеризующий максимальную глубину пропила), может значительно отличаться в зависимости от мощности пилы и диаметра диска. Как правило у разных пил, он может находится в пределах 30-65 см.


Материалы и инструменты

Итак, приступим, наконец, к изготовлению подставки.



Для этого нам потребуются следующие принадлежности:


Материалы и крепежные элементы:

  • Отрезок доски толщиной 2 см, шириной 14 см, и длиной 45-50 см;<
  • Деревянная планка толщиной 2 см, шириной 3 см, и длиной 50 см;
  • Четыре шурупа с прессшайбой 4х50 мм;
  • Шесть шурупов по дереву 4х45 мм.

Инструменты:

  • Чертежный и мерительный инструмент (карандаш, рулетка и угольник);
  • Шило;
  • Электролобзик с пилкой для фигурного реза;
  • Электродрель-шуруповерт;
  • Сверло по металлу диаметром 2,5 - 3 мм;
  • Сверло по металлу диаметром 4 мм;
  • Сферическая фреза по дереву;
  • Отверточная бита РН2, для заворачивания шурупов;
  • Наждачная бумага.

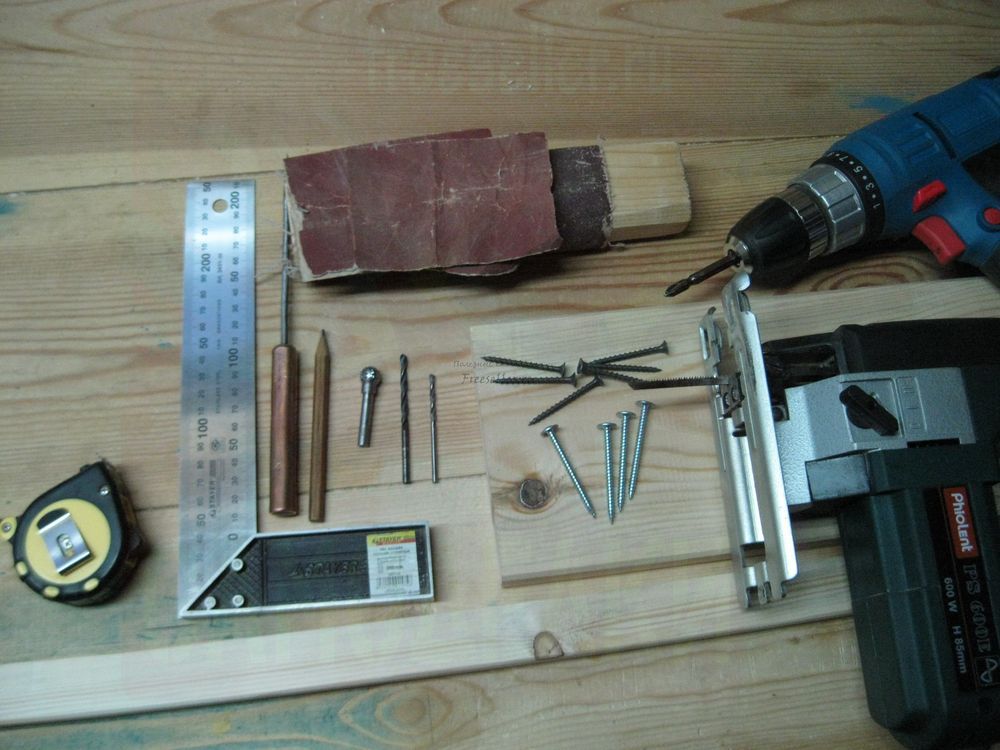

Материалы и инструменты для изготовления подставки для дисковой пилы

Процесс изготовления

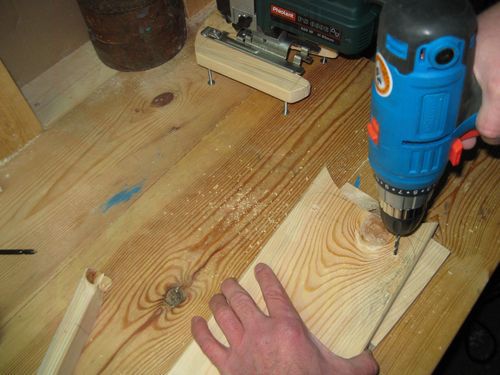

Для начала как всегда, производим разметку доски-заготовки и планки для нашей подставки согласно чертежу. Затем сверлим необходимые отверстия под шурупы.


Изготовление подставки для дисковой пилы


Раззенковываем отверстия под головки шурупов сферической фрезой.


Изготовление подставки для дисковой пилы


Затем выпиливаем заготовки лобзиком.


Изготовление подставки для дисковой пилы

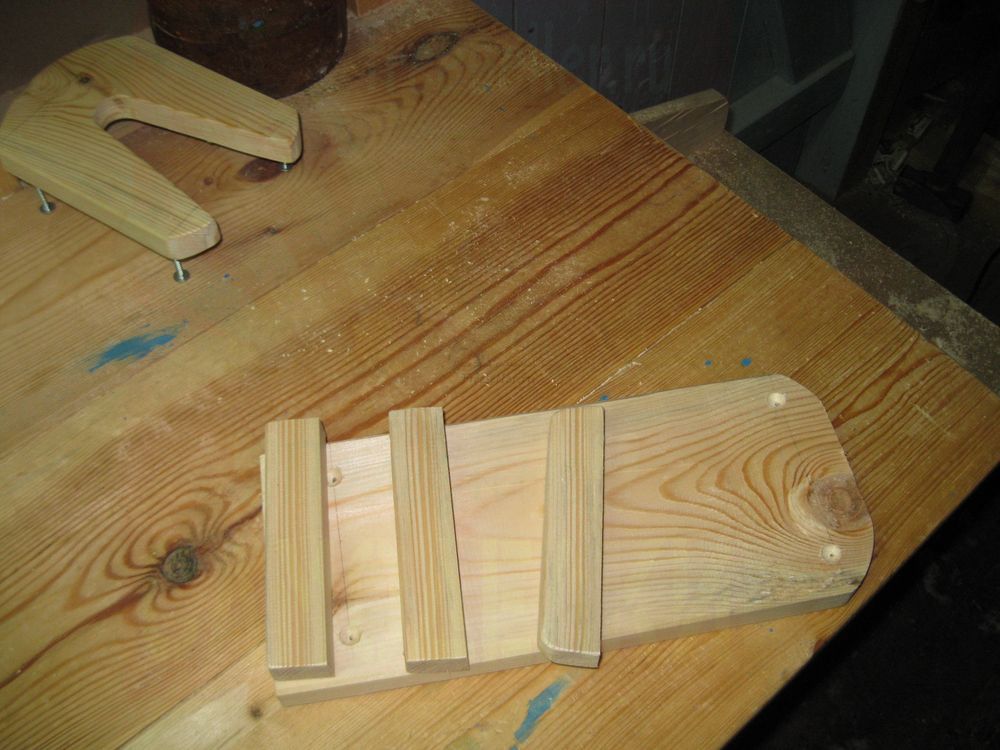

И в итоге получаем вот такие заготовки нашей будущей подставки.


Изготовление подставки для дисковой пилы

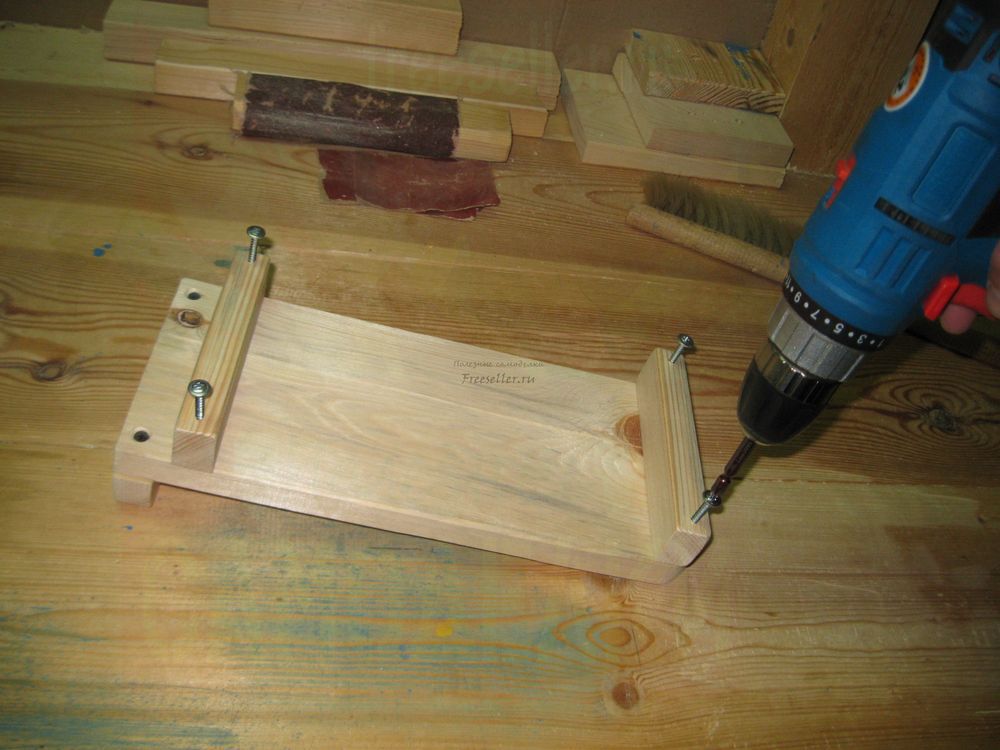

Обрабатываем все элементы подставки наждачной бумагой и производим ее сборку с помощью шурупов по дереву.


Изготовление подставки для дисковой пилы


Затем вворачиваем в подставку шурупы - ножки.


Изготовление подставки для дисковой пилы

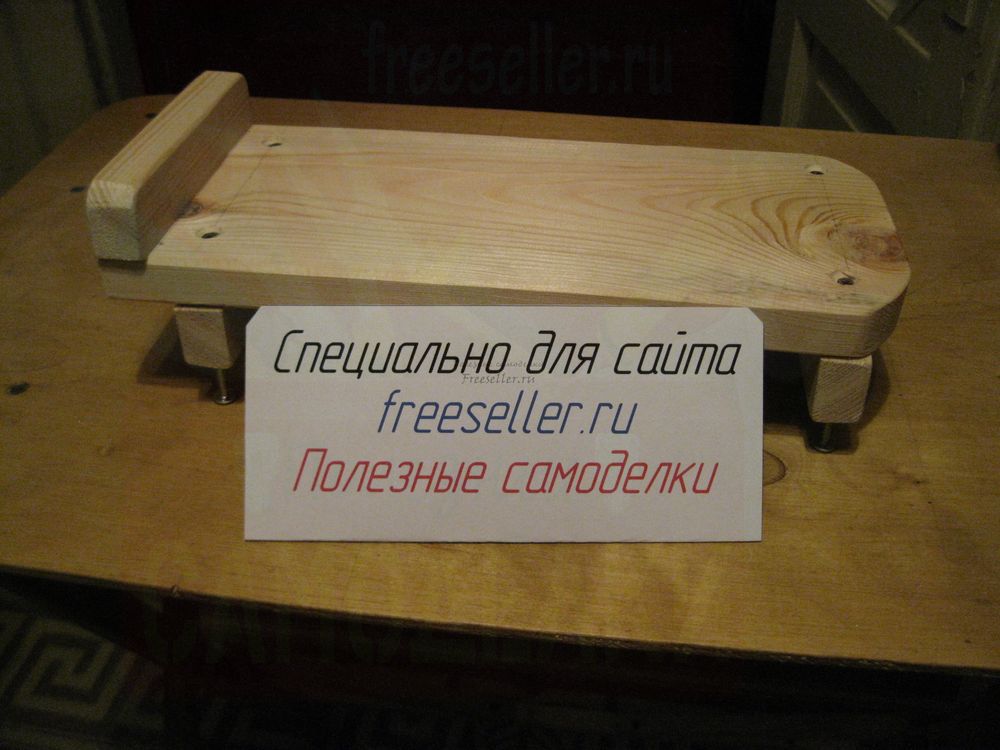

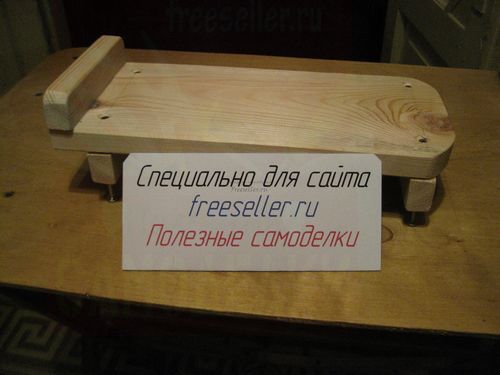

И вот наша подставка готова.


Самодельная подставка для дисковой электропилы


Ставим на нее дисковую электропилу, а для того чтобы подставка стояла устойчиво, регулируем шурупы выполняющие роль ножек.


Самодельная подставка для дисковой электропилы

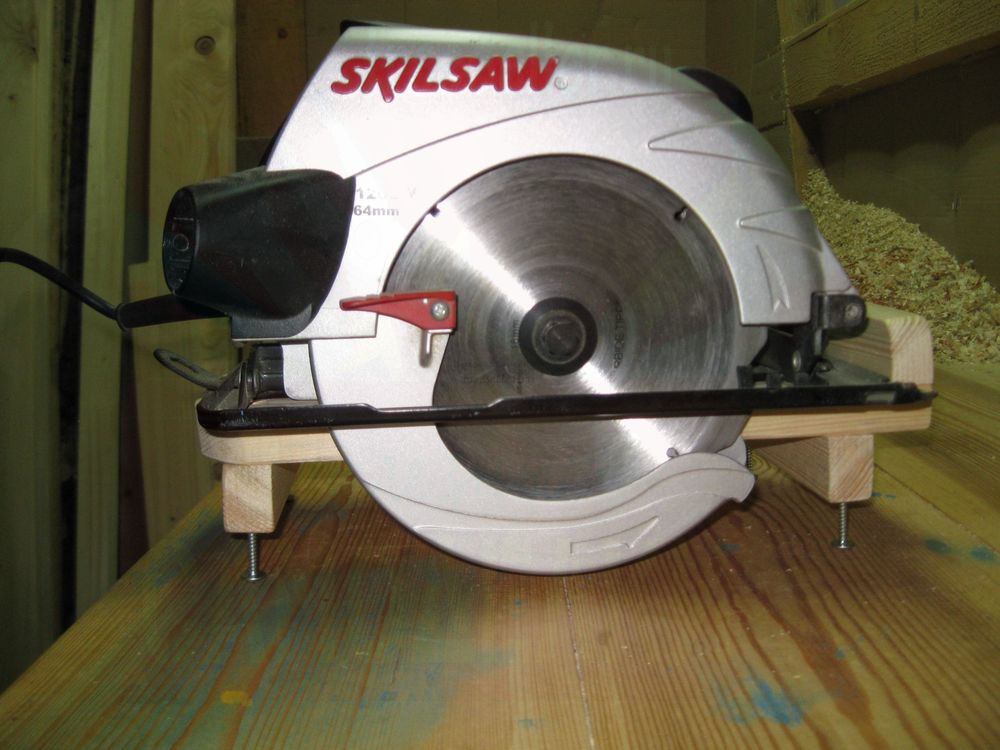

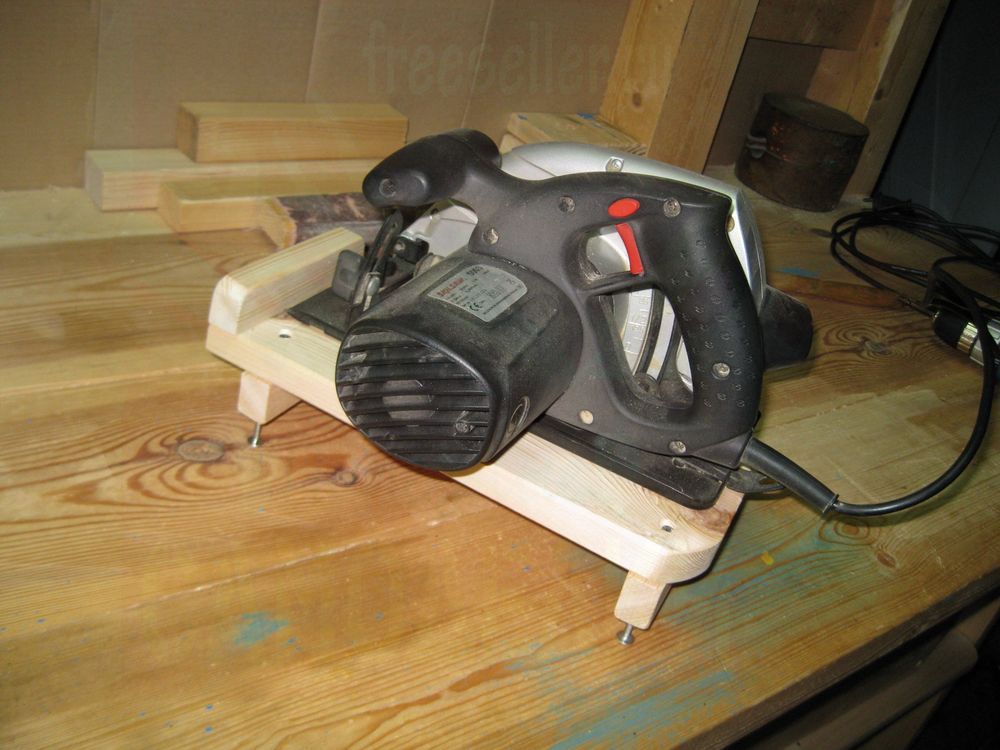

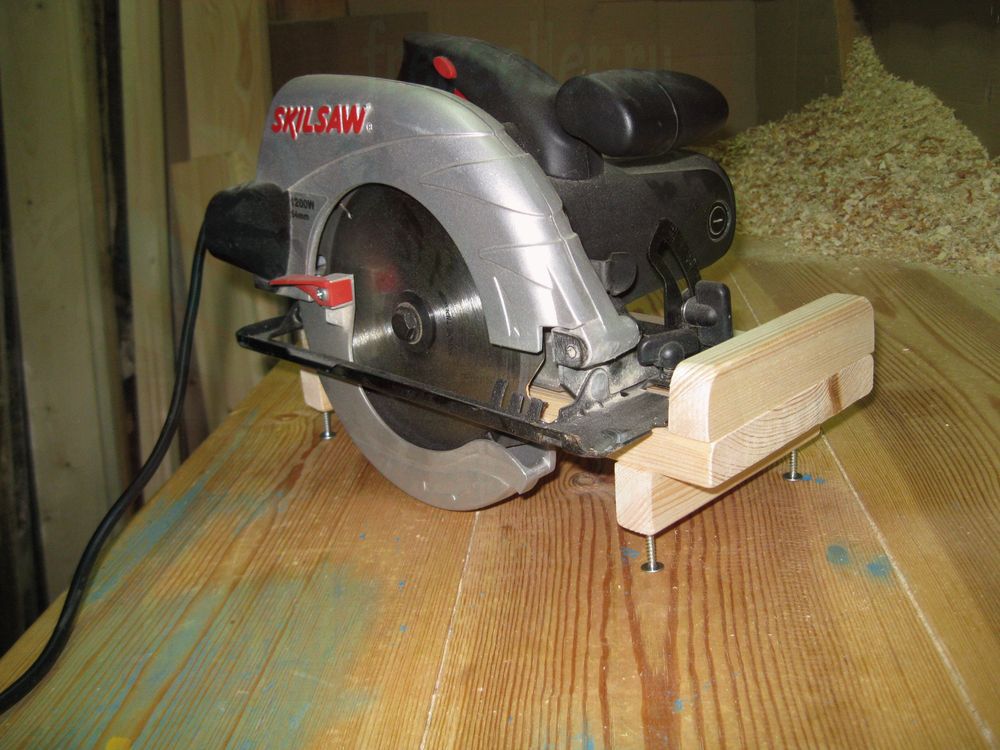

И вот как выглядит пила на подставке в разных ракурсах.


Самодельная подставка для дисковой электропилыСамодельная подставка для дисковой электропилы


Можно использовать эту подставку, как во время работы, так и для хранения пилы, где-нибудь на полке или на стеллаже. Причем ставить на нее пилу необходимо, сверху и немного справа, так как пильный диск находится с правой стороны.


Ну вот, на этом, пожалуй, и все. В следующей своей самоделке я постараюсь рассмотреть вопрос изготовления подставки для электрорубанка, так как там тоже имеются определенные проблемы.


Всем всего наилучшего и пока!
