Процесс самостоятельной сборки удлинителя на катушке.

Когда живешь в частном доме на земле, то без хорошего удлинителя просто невозможно обойтись. Вот и я решил изготовить такой для себя. Конечно можно было купить готовый, но разница в цене была намного выше, чем если купить все детали по отдельности и собрать.

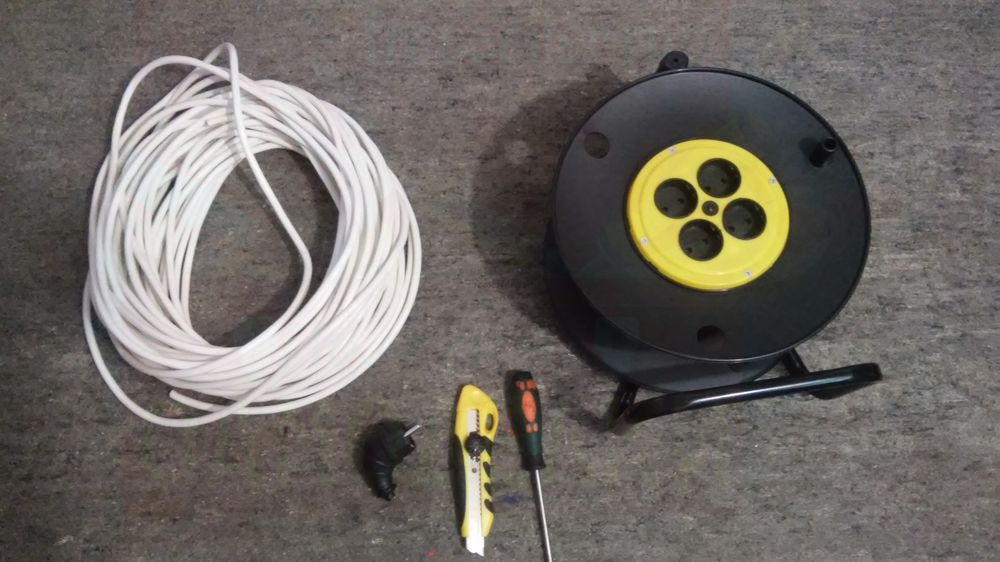

Необходимые материалы и инструменты:


- провод ПВС 2*2,5 (взял 30 метров, так как для моего двора вполне достаточно);
- катушка;
- вилка;
- отвертка;
- нож;
- паяльник.

Собираем самостоятельно удлинитель на катушке



Процесс изготовления

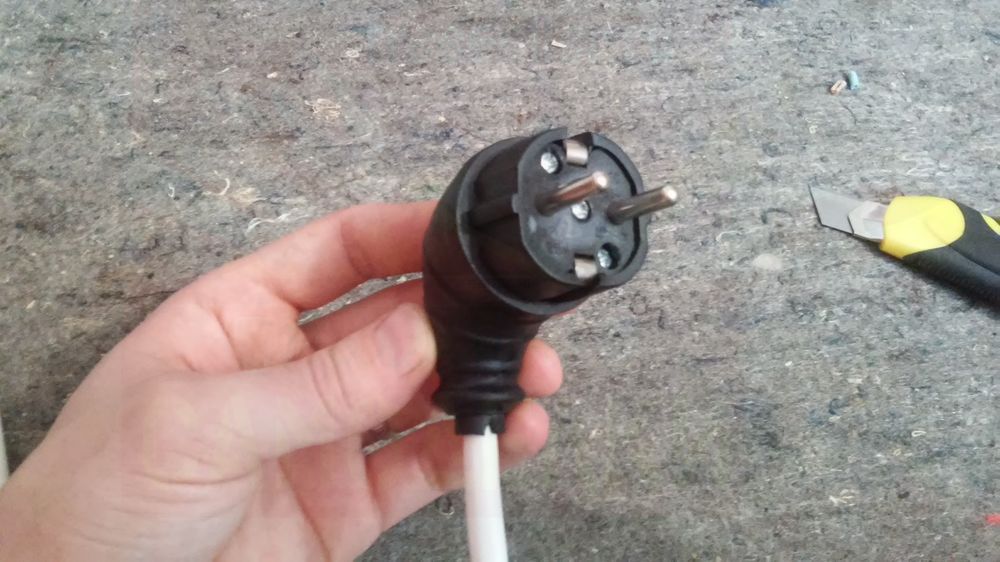

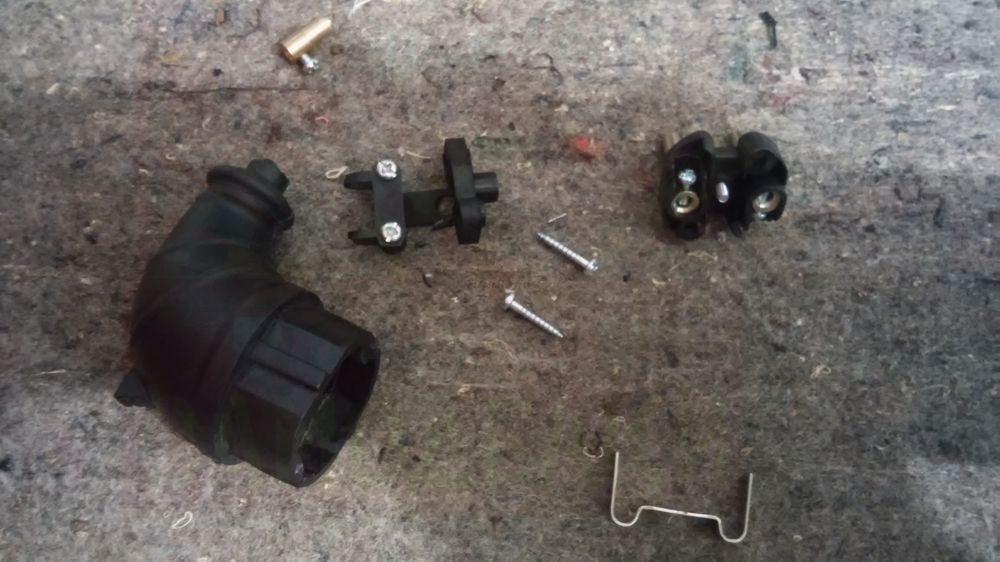

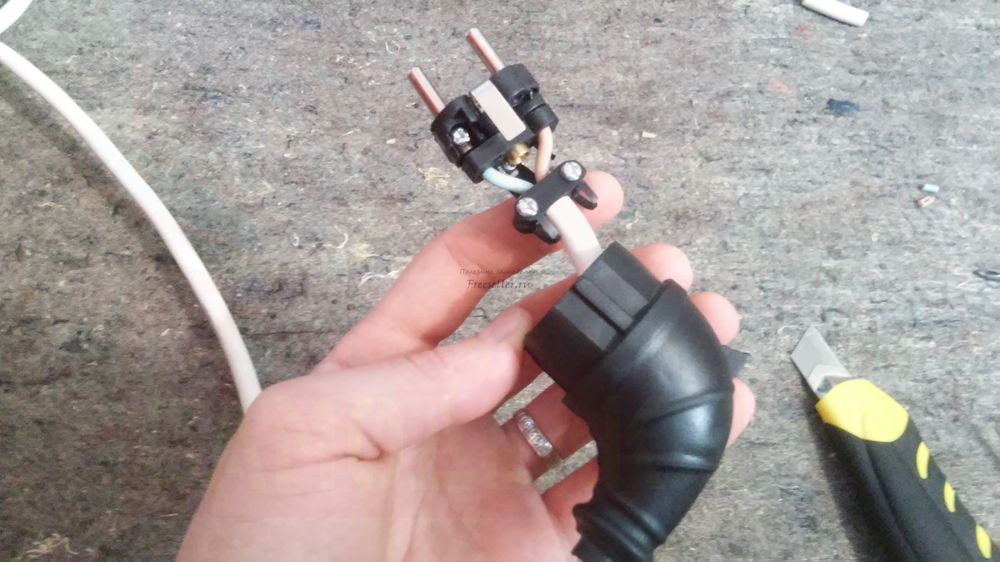

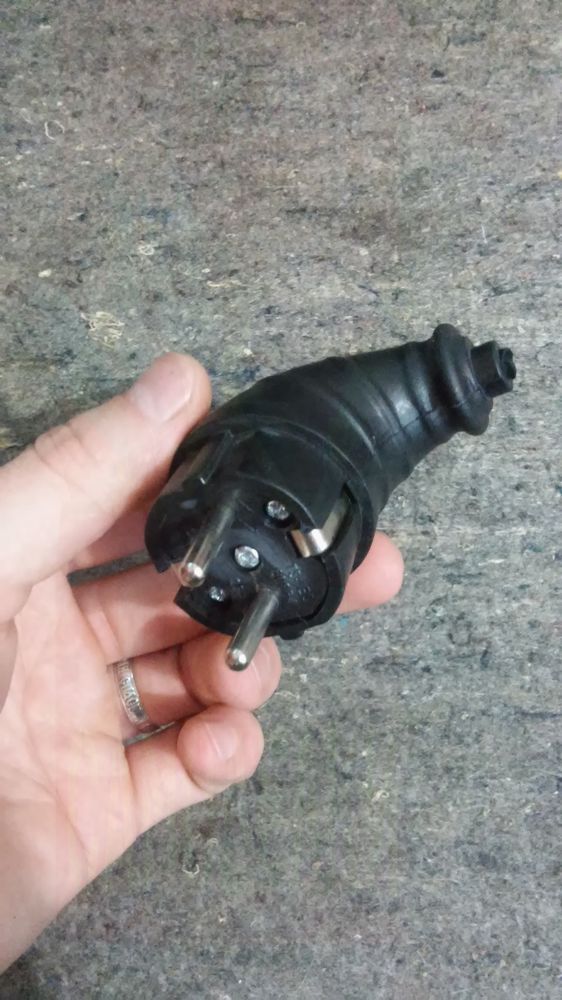

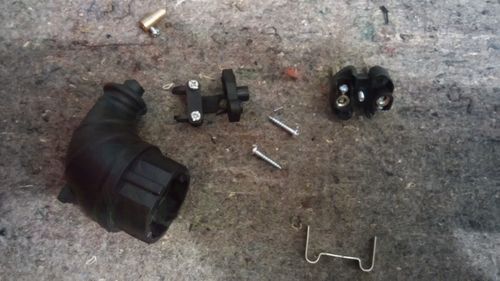

Сперва собираем и прикручиваем вилку:



Собираем самостоятельно удлинитель на катушке

Собираем самостоятельно удлинитель на катушке

Собираем самостоятельно удлинитель на катушке

Собираем самостоятельно удлинитель на катушке

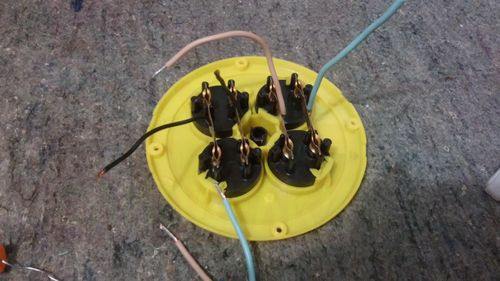

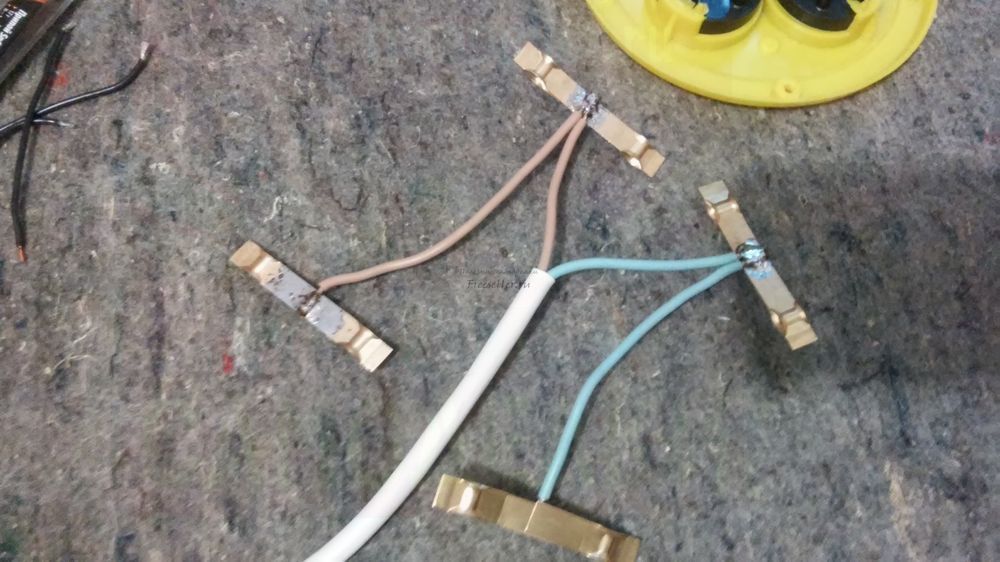

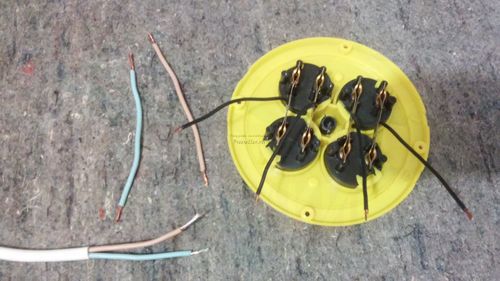

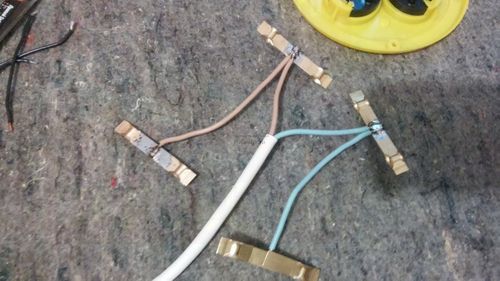

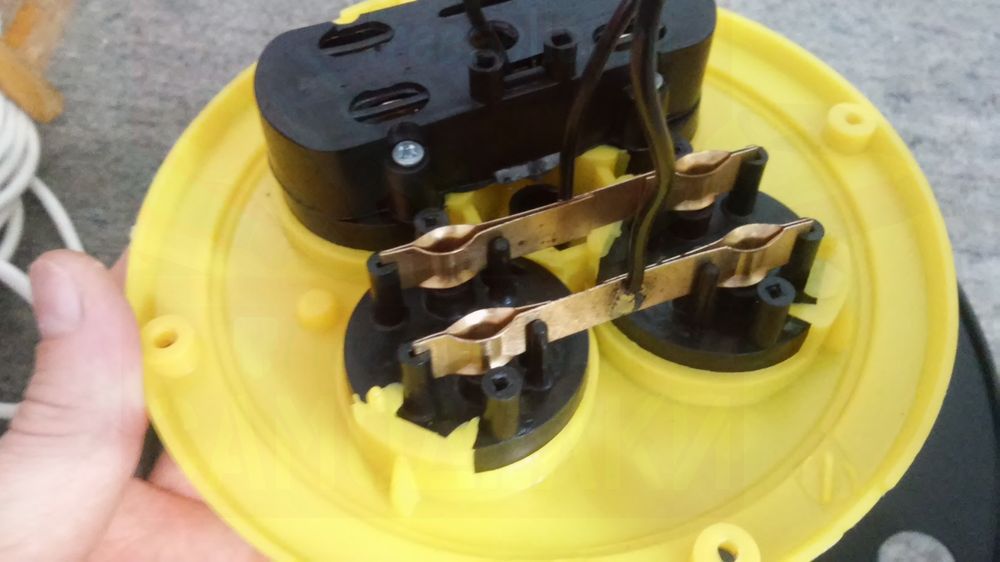

Затем снимаем розетку с катушки и перепаиваем провода, что бы не было лишних скруток, а так же что бы сечение было одинаковое.



Собираем самостоятельно удлинитель на катушке

Собираем самостоятельно удлинитель на катушке

Собираем самостоятельно удлинитель на катушке

Собираем самостоятельно удлинитель на катушке

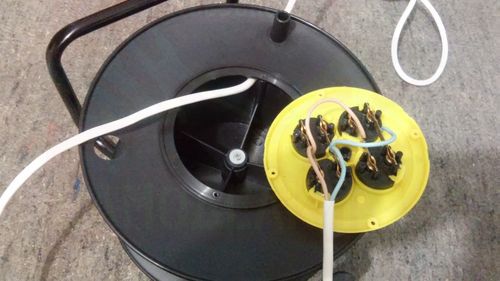

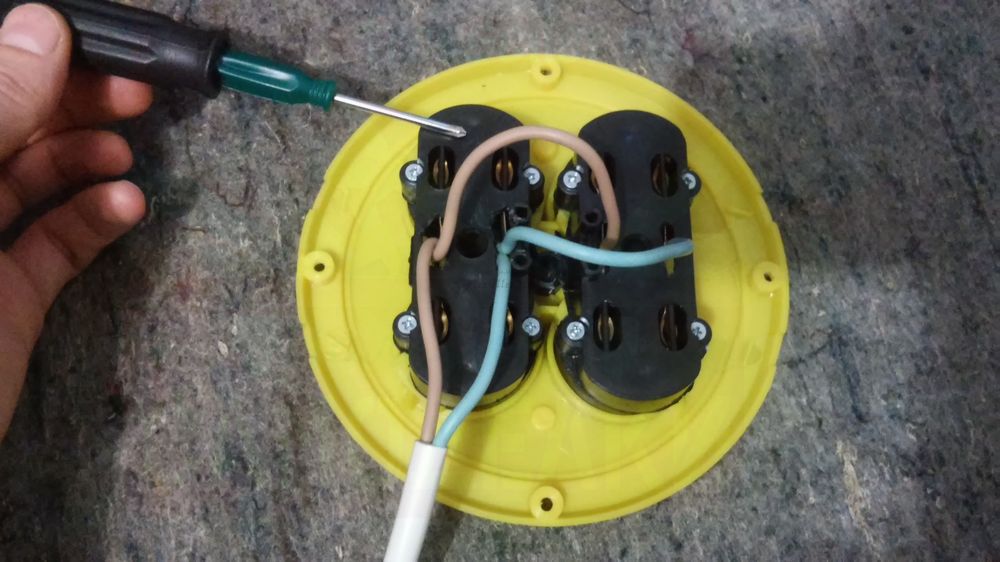

Единственный момент это нужно не забыть пропустить перед припайкой провод через катушку и через защитные колпачки на розетке:



Собираем самостоятельно удлинитель на катушке

Собираем самостоятельно удлинитель на катушке

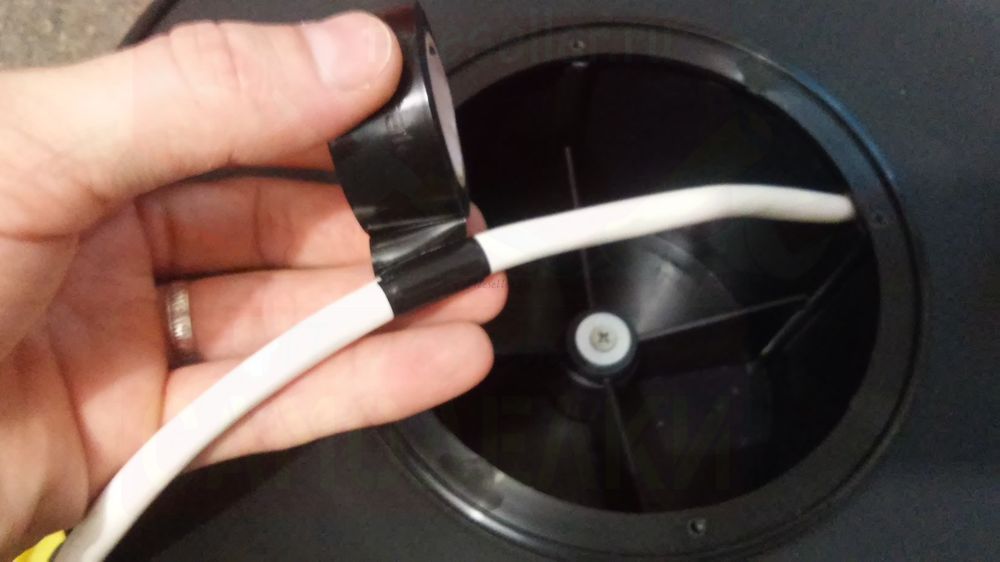

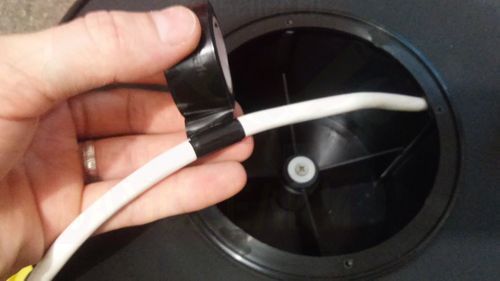

А так же подмотать изолентой на кабеле, что бы в процессе эксплуатации он не оборвался.



Собираем самостоятельно удлинитель на катушке

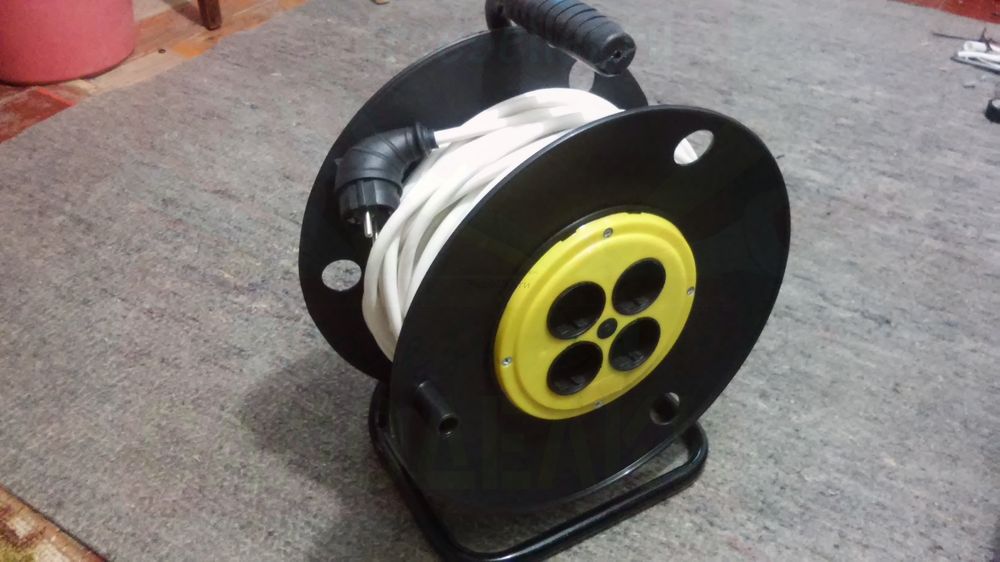

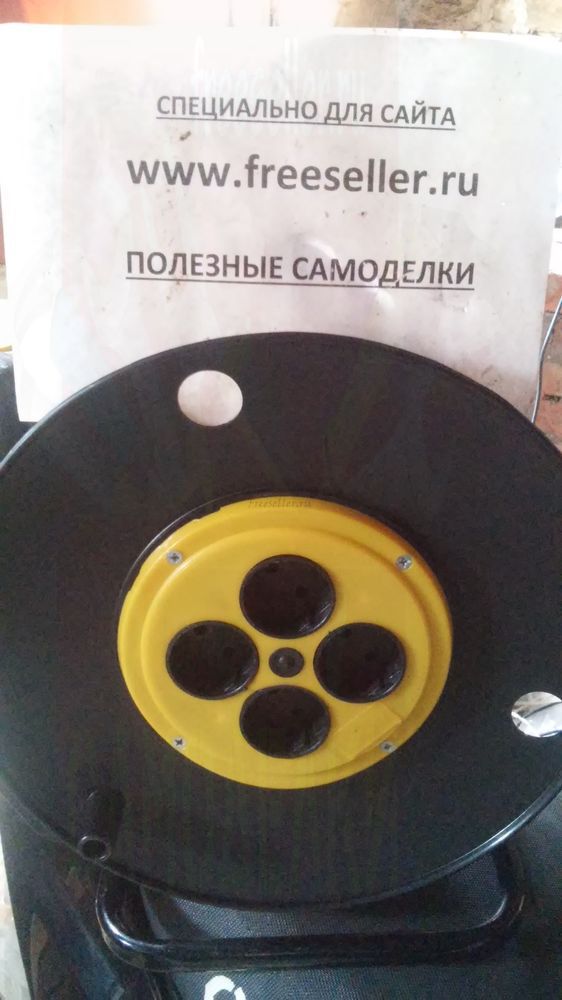

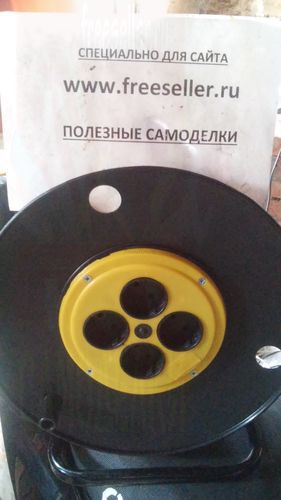

И вот получился готовый результат!



Собираем самостоятельно удлинитель на катушке

Собираем самостоятельно удлинитель на катушке


Спасибо за внимание!

Специально для сайта:

Полезные Самоделки


Комментарии пользователей (6)
  1. Albor 173 332
    #1 Albor 14 февраля 2015 13:11
    Правильно, если можно сделать, и это выходит дешевле чем купить, лучше конечно сделать.

    Если все покупать и ничего не делать своими руками, то в результате человек просто потребитель, а не мастер в итоге.

    Сколько обошлось все если не секрет?

    Имеется свободный 50 метровый удлинитель, который хочется переложить на катушку.

    Правильно, если можно сделать, и это выходит дешевле чем купить, лучше конечно сделать.

    Если все покупать и ничего не делать своими руками, то в результате человек просто потребитель, а не мастер в итоге.

    Сколько обошлось все если не секрет?

    Имеется свободный 50 метровый удлинитель, который хочется переложить на катушку.

  2. intelkmx 104 105
    #2 intelkmx 14 февраля 2015 21:21
    Цитата: Albor

    Сколько обошлось все если не секрет?


    Никакого секрета нет:
    - кабель ПВС 2*2,5 30 метров по 38руб/метр = 1140 рублей,
    - катушка - 380 рублей,
    - вилка - 90 рублей

    Итого: 1610 рублей

    P.s.: готовые бухты с таким сечением провода и длинной в наших магазинах стоят от 2000 т.р., так что экономия видна, да и к тому же неизвестно как припаяны провода в готовых катушках, а здесь я точно уверен, что все сделано качественно.

  3. Albor 173 332
    #3 Albor 14 февраля 2015 21:44
    Я покупал 1,5 года назад за 1500 руб. удлинитель на катушке. Кабель 30 метров сечением 3*1,5 мм. Розетке давно пришла хана, а катушка треснула, 2 раза склеивал уже.


    Латаю дырочки и мечтаю о таком:
    (хотя если честно купил бы только катушку)

    Прикрепленные изображения

  4. MiK 540 146
    #4 MiK 15 февраля 2015 02:32
    Это совершенно верно, что лучше покупать отдельные детали, а потом из них самому собирать нужный удлинитель! Получается дешевле раза в полтора-два! Я это давно уже понял и несколько лет уже так делаю. Кроме того, когда сам делаешь, получается надежнее, потому что в своей работе ты как правило уверен на сто процентов. Более того, я Вам честно могу сказать, что если мне все таки доводится купить готовый удлинитель, то я дома его обязательно разбираю и тщательно проверяю все соединения, то есть просто не доверяю вслепую магазинному.
    А что касается удлинителя на катушке, то честно говоря, мне лично, такие удлинители не очень нравятся. Может потому, что они достаточно тяжелые и крупногабаритные и их приходится все время раскручивать, а потом опять скручивать и все это нагнувшись в три погибели.
    В общем, несмотря на то, что у меня есть такая катушка, я ей в основном не пользуюсь.
    А вместо нее несколько лет назад просто купил отдельно кабель 30 метров, вилку и розетку (точнее она называется "штепсельное гнездо"), собрал все это, а также из дощечки сделал удобное мотовило для наматывания этого удлинителя.
    И вот давно уже пользуюсь им и доволен. Мне кажется, что это гораздо удобнее удлинителя на катушке, тяжелого и громоздкого.
    Сейчас кстати, подумываю сделать аналогичный удлинитель метров на 50, так как тридцати метрового не всегда хватает.

  5. intelkmx 104 105
    #5 intelkmx 16 февраля 2015 22:33
    Цитата: Albor

    Латаю дырочки и мечтаю о таком:
    (хотя если честно купил бы только катушку)

    Замечательная катушка. Я так понимаю, что она из аллюминия? Или крашеный пластик? В своем городе, к сожалению таких даже невидел, поэтому пользуюсь только тем, что есть.

  6. Albor 173 332
    #6 Albor 17 февраля 2015 10:47
    Цитата: Albor

    Замечательная катушка. Я так понимаю, что она из аллюминия? Или крашеный пластик? В своем городе, к сожалению таких даже невидел, поэтому пользуюсь только тем, что есть.


    Да из алюминия. Вообще удлинитель стоящий - там и розетка крепкая и катушка, и кабель серьезный 1,5*3 и 2,5*3 мм в хорошей изоляции.

    Отдельно катушки не видел к сожалению.
