Еще летом в разгар жары к нам, в лабораторию Мастер Кит, принесли макет системы СМС-управления отоплением загородного дома (дачи). И стало понятно: пора готовиться к зиме!

У пришедшего к нам автора разработки было запланировано сделать управление 4-мя обогревателями с возможностью поддержания температуры термостатом и включения отопления дистанционно (с помощью СМС). Плюс функции охраны: типовые датчики движения, дыма и герконы на размыкание. В конструкции были использованы наши модули BM8039 «Гардиан». И мы с интересом погрузились в реализацию идеи.

Задачу сформулировали так: необходимо создать решение для стандартных «дачных» ситуаций:

Когда нужно поддерживать в загородном доме минимальную температуру не замерзания, комфортную температуру поддерживать только в момент присутствия на даче, обычно по выходным;
Прогревать дом надо начать заранее, перед приездом;

Конечно, мы не первые, кто задается таким вопросом. И решений сегодня существует достаточно много. Но…. у каждого из них есть свои достоинства и недостатки.

Для себя мы определили ряд параметров, которым должно соответствовать наше решение, это возможность:
- самостоятельно собрать и установить систему обогрева помещения;

- регулировать температуру в помещении;

- обогревать одно или несколько помещений на выбор;

- дистанционно управлять системой обогрева помещения;

- знать текущую температуру и получать тревожные сообщения в случае ее выхода за заданные пределы;

- и, конечно, невысокая стоимость.

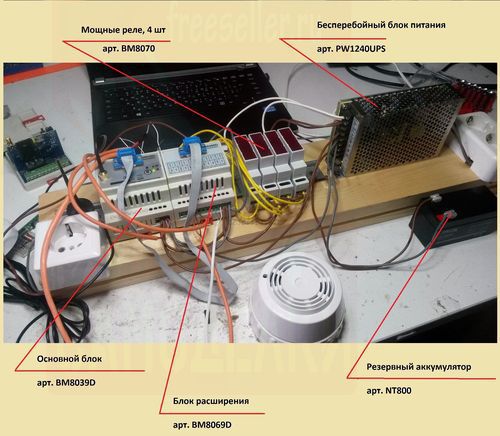

Вот с какого макета мы начали:

Контроль и управление температурой на даче с помощью СМС



Рассмотрим макет внимательнее

Основной блок BM8039D «Гардиан» выполняет роль мозга системы. Он принимает ваши команды и управляет всеми функциями. Для этого у него есть окно для установки СИМ-карты, выносная антенна, на случай, если придется устанавливать модуль в подвале, винтовые разъемы для подключения питания и всех дополнительных устройств.




Блок расширения BM8069D предназначен для удобства подключения датчиков дыма, датчиков температуры и дополнительных реле.

Мощные реле BM8070 обеспечивают подключение мощной нагрузки, но не рекомендуем превышать 2 кВт на каждое реле.

Бесперебойный источник питания PW1240UPS и резервный аккумулятор NT800 обеспечат оповещение и работу охранных функций в случае отключения электроэнергии.

Охранные функции в рамках этого решения не рассматриваем, их можно добавить позже.

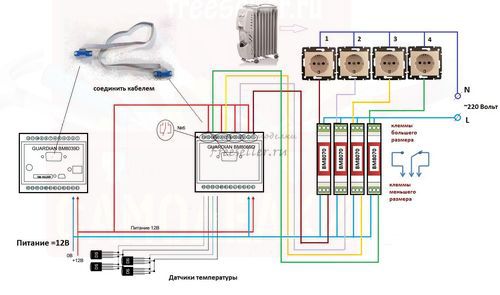

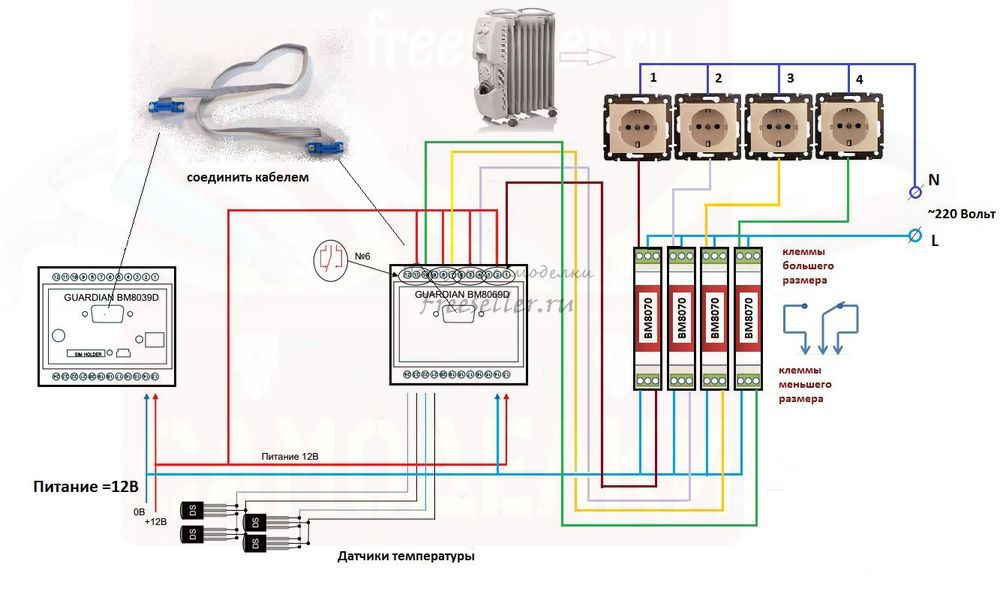

Схема соединений получается такая:

Контроль и управление температурой на даче с помощью СМС

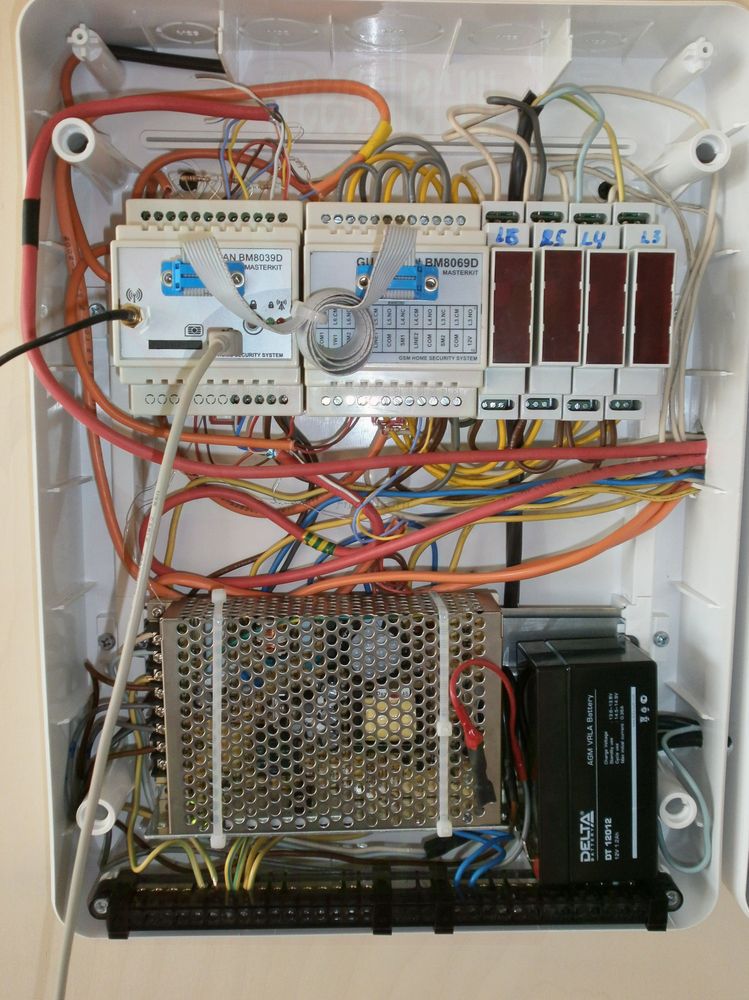

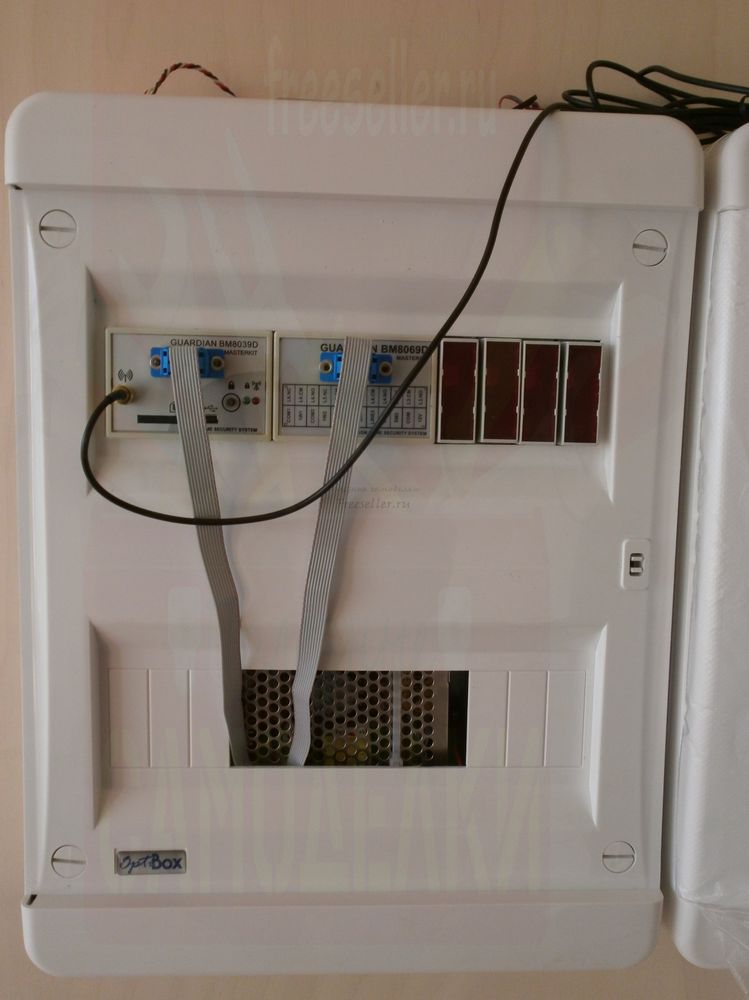

А на фотографиях ниже, видно как схема реализована «начисто». Как видите, ничего сложного, надо аккуратно выполнить все соединения, соблюдая элементарные правила электромонтажа.

Контроль и управление температурой на даче с помощью СМС

Контроль и управление температурой на даче с помощью СМС


Кстати, мощности этого блока питания хватит на саму систему СМС управления и на питание примерно 5-ти метров светодиодной ленты (при мощности 7Вт/м). Ее можно использовать для освещения и включать так же дистанционно, например, имитируя эффект присутствия.

Ну и на сладкое..! Для удобства управления есть бесплатное андроид-приложение, которое позволит отправлять команды одним нажатием кнопки на экране. Для этого всего лишь один раз надо замести в приложение нужные вам команды. Настройки интуитивно понятны - нужно ввести номер СИМ-карты вашего устройства и несколько команд для управления. Приложение называется «Логика дома», по этому названию его легко найти на GooglePlay.

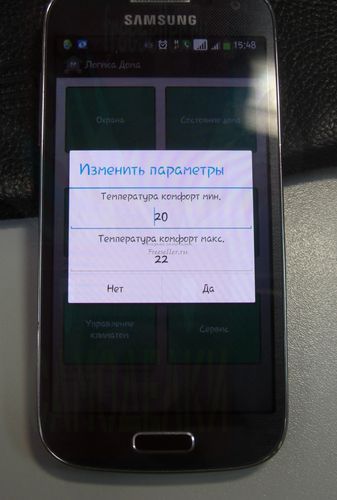

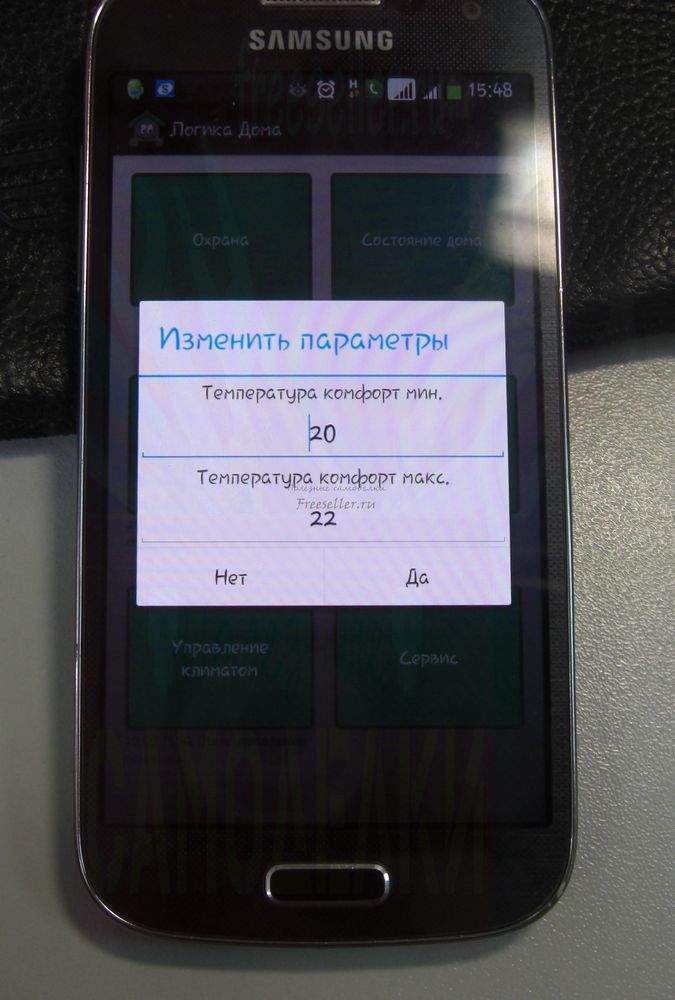

Со смартфоном управление становится проще и нагляднее:

Контроль и управление температурой на даче с помощью СМС


Желаем Вам творческих успехов и комфортной температуры в доме!

P.S.: Фотографии, которые размещены перед фото с телефоном прислал автор идеи и сообщил, что ему поступили 2 заказа от соседей, которым понравилась его реализация.


Автора зовут Сергей Щеголев, инженер по профеcсии, живет в г. Калуга.
