Как гараж от лихих людей уберечь (gsm сигнализация для гаража)


Гаражи бывают различными, тут все зависит от фантазии и возможностей владельца. Соответственно и защита гаража бывает самая разная: от самой простейшей до весьма изощренной и дорогостоящей. Сегодня речь пойдет о том, как поставить гараж на охрану самостоятельно, так, что бы оповещение о тревоге приходило на телефон владельца гаража. Кроме того, наше решение будет несложным и недорогим.

Итак, как поставить гараж на охрану самостоятельно, так, что бы оповещение о тревоге приходило на телефон владельца гаража.

Для решения данной задачи нам понадобятся:

- модуль
- Охранный извещатель ИО102-16/2;
- Li-Ion Аккумулятор напряжением 3,7В;
- Зарядное устройство с miniUSB разъемом.


Два последних компонента можно взять от старого мобильного телефона.

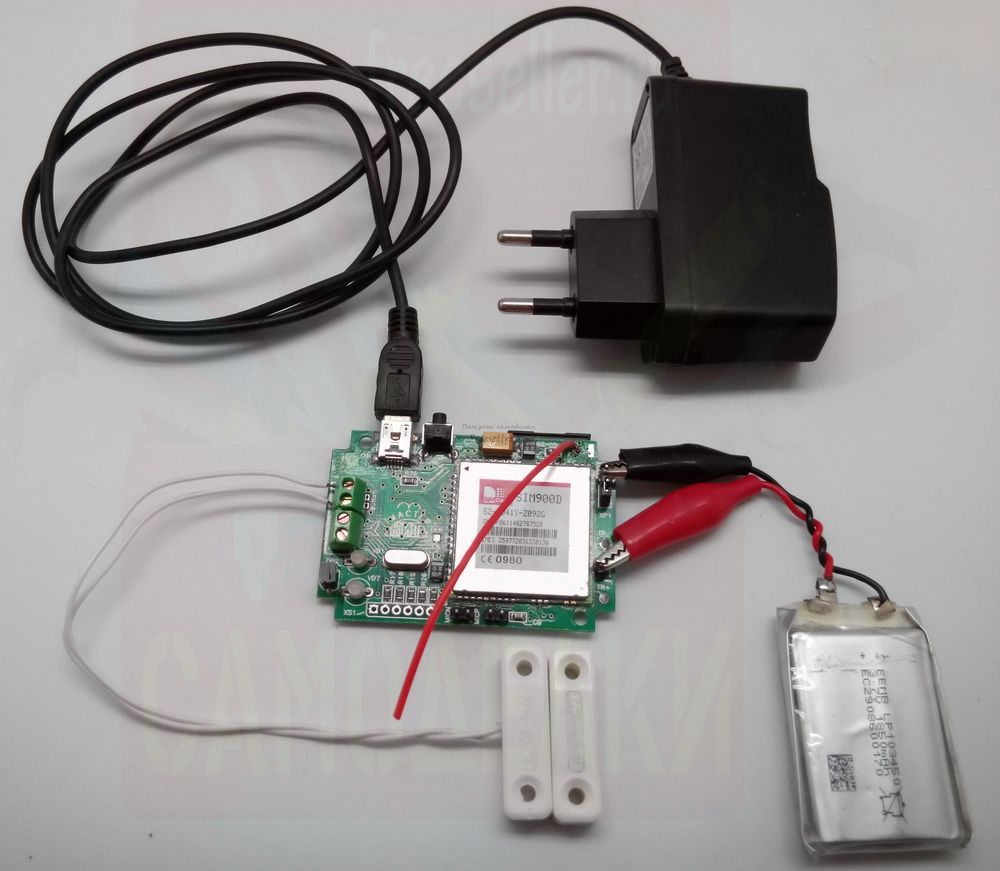

Подключите данные компоненты согласно фото:

Как гараж от лихих людей уберечь (gsm сигнализация для гаража)


Установите в модуль MA3401 СИМ карту. Перед установкой обязательно удалите PIN и PUK коды, а так же все телефонные номера и СМС сообщения.




Подключите зарядное устройство к розетке сети 220В. Удерживайте кнопку включения модуля MA3401 более 5 секунд. Дождитесь мигания светодиода VD7 и постоянное свечение светодиода VD1. Позвоните на номер СИМ карты установленной в модуль MA3401. В ответ вам должно прийти СМС сообщение, что будет означать о привязке устройства к вашему номеру телефона.
Затем, закрепите извещатель ИО102-16/2 на внутренней части двери или ворот. При необходимости можно установить два датчика включив их параллельно.

Теперь при открытии ворот на ваш телефон будет производиться дозвон, и отправляться СМС-оповещение.

Если есть необходимость ставить и снимать с охраны с 45 секундной паузой, отошлите на номер СИМ-карты установленной в модуль, СМС-сообщение с текстом *#security.
Теперь установка и снятия с охраны будет происходить с паузой в 45 секунд. Что позволит вам закрыть и открыть ворота без срабатывания тревоги. Для этого просто кратковременно нажмите на кнопку включения модуля MA3401.
Теперь ваш гараж будет всегда под надежной охраной.

При необходимости модуль может быть размещен в удобный для вас корпус, например этот или ему подобный:

Как гараж от лихих людей уберечь (gsm сигнализация для гаража)


Видео работы сигнализации:




Еще одно видео о расширении возможностей сигнализации.



Оригинал статьи на masterkit.ru

Полезные Самоделки


Комментарии пользователей (2)
  1. mastkit 3 9
    #1 mastkit 20 февраля 2015 12:10
    В описании криво вставились ссылки.
    В решении были использованы модули от Мастер Кит:
    MA3401 - Автономная GSM-SMS сигнализация с функцией контроля и управления температурой
    BOX-FB04 - Корпус пластиковый 134х89х45 мм

  2. Алекс-8 1 0
    #2 Алекс-8 1 июня 2016 13:09
    Сова-900 (sova900.ru) и дешевле и функциональнее будет...
