Как самостоятельно сделать теплый пол

  • Опубликовано: 26 февраля 2015

Как самостоятельно сделать теплый пол


Как самостоятельно сделать теплый пол в квартире или на даче?

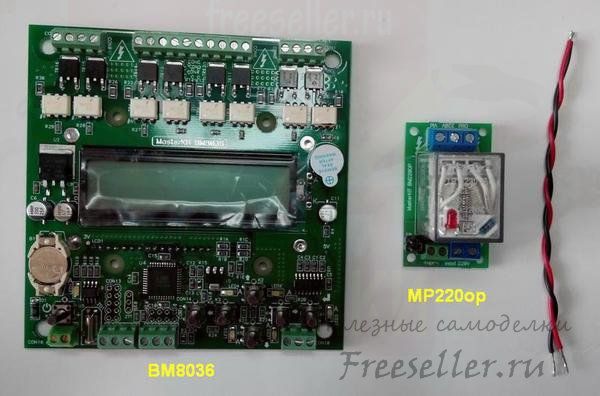

Для решения данной задачи понадобится:

  • Модуль BM8036 (12-ти канальный микропроцессорный таймер, термостат, АЦП, часы);
  • Силовой Модуль MP220op на базе мощного реле с опторазвязкой для управления нагрузкой до 4 кВт (20А);
  • Отрезок монтажного двухжильного провода;
  • Сетевой кабель;
  • Нагревательный элемент.

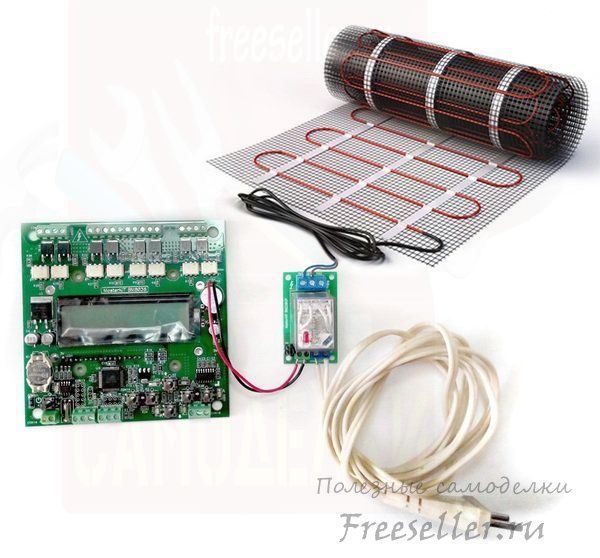

Как самостоятельно сделать теплый пол


Подключите данные компоненты согласно фото.



Вход управления модуля MP220op необходимо подключить параллельно резисторам R6, R7, R8, R9, R27, R28, R29, R32. Данные резисторы соответствуют каналам с 1-го по 8-ой. Включите BM8036 войдите в меню «Ручное управление каналами». Проверьте подключенный канал, активируя выход в ручном режиме.


Если реле силового модуля не включается, проверьте установку джампера или полярность подключения кабеля на входе управления модуля MP220op.


Используя данный силовой модуль можно управлять активной или индуктивной нагрузкой мощностью до 4 кВт.

При необходимости модуль MP220op может быть размещен в удобный для вас корпус, например BOX-G022 или ему подобный.

Источник информации: http://masterkit.ru/using/solutions/teplyj-pol
