Делаем беспроводной термостат своими руками


В хорошем коттедже с дорогим ремонтом был случайно перебит провод от термостата на 2-м этаже к циркуляционному насосу в подвале. Система перестала работать. Прокладка нового кабеля не представлялась возможной, поэтому решили искать беспроводное решение.


Мастер, обслуживающий дом, обратился в Мастер Кит, поскольку ничего похожего на рынке не нашел. Подумав, мы предложили и реализовали такой вариант: к самому обычному механическому термостату, купленному на строительном рынке был подключен модуль передатчика

http://masterkit.ru/shop/smarthome/smarthouse/1890073, а к передатчику в качестве исполнительного устройства http://masterkit.ru/shop/smarthome/smarthouse/1890083 - двухканальное реле.

Питание передатчика от 5 Вольт, поэтому подошла зарядка от старого телефона, корпус взяли от пульта MP329. Для питания реле использовали стандартный адаптер на 12 Вольт. Дополнительно припаяли кнопку для принудительного включения реле «на всякий случай».

В результате «на объекте» конструкция выглядит так:

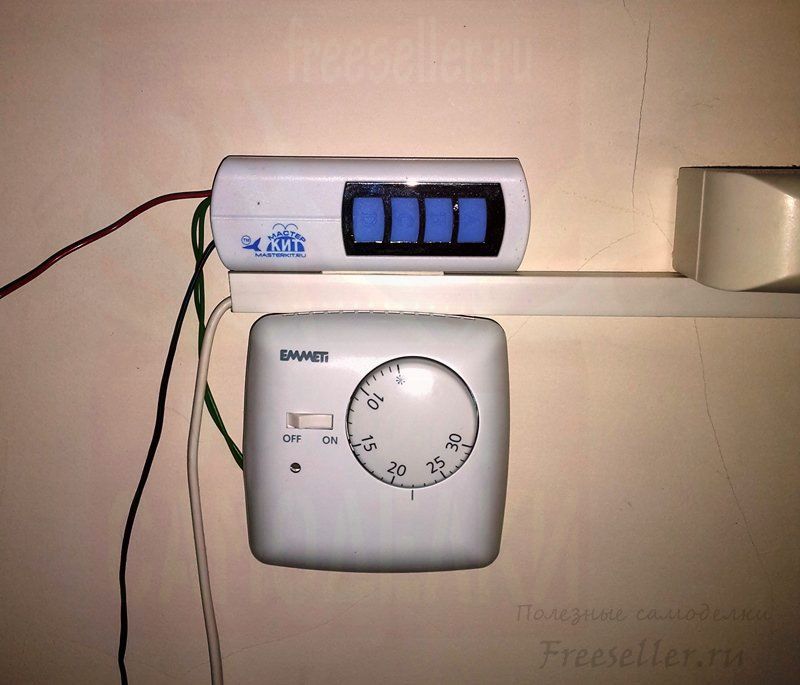

Для пульта с термостатом нашлось временное место в «хозяйственном уголке» поближе к розетке. Планируется в летний период оформить штатное расположение. Сам термостат не подключается к сети 220 Вольт. Используются только его контакты в «сухом» виде. Нормально разомкнутые.

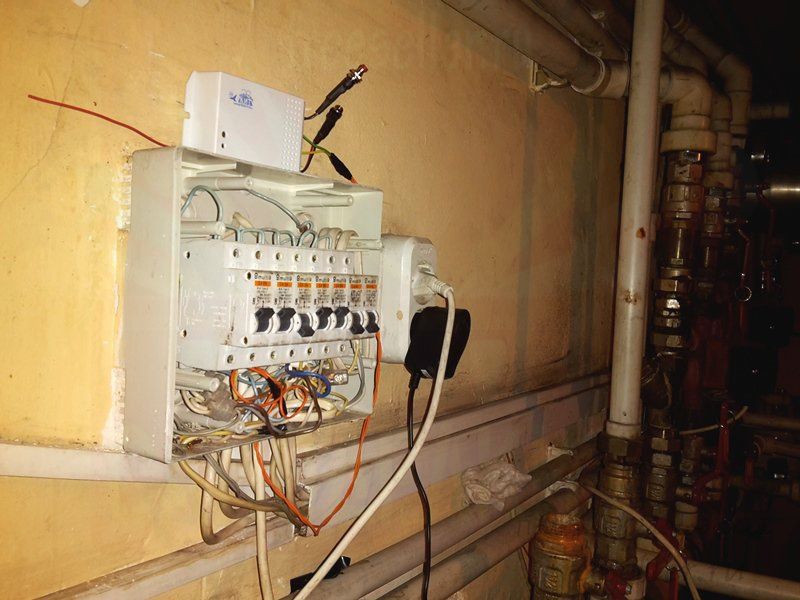

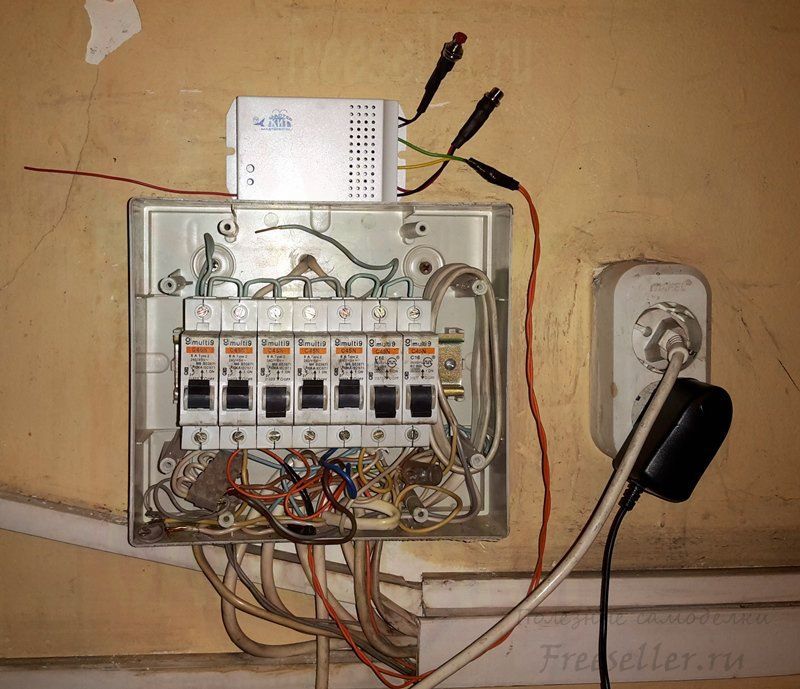

Модуль реле разместили на электрическом щитке, закрепив с помощью двух стороннего скотча, провод от автомата к насосу пропустили через контакты реле.


Обратите внимание, антенна расположена горизонтально, чтобы диаграмма направленности была направлена вертикально, в сторону 2-го этажа.

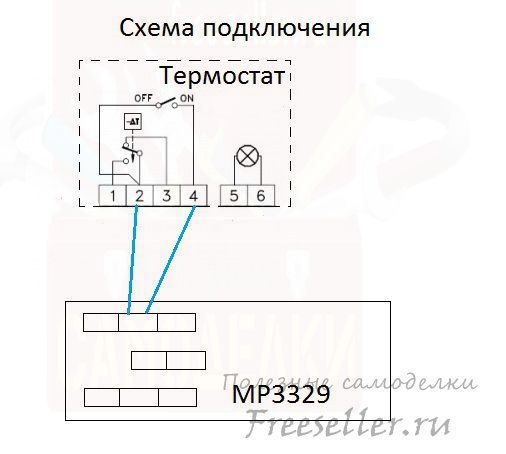

Схема подключения пульта к термостату. Выбрали один из входов передатчика. «Привязку» реле к передатчику сделали по инструкции с сайта Мастер Кит, убедившись «на столе» что реле связывается с пультом управления.

Делаем беспроводной термостат своими руками


Сейчас устройство проходит опытную эксплуатацию. Будем ждать окончания отопительного сезона.

Для тех, кто заинтересовался и захочет повторить схему обращаем внимание на правила техники безопасности - все подключения выполнять при выключенном напряжении 220 Вольт.

И второе предупреждение: Данная схема эксплуатируется в доме с постоянным проживанием, система под присмотром и может быть запущена повторно или в принудительном режиме. Радиоканал при всем своем удобстве, не такое надежное средство связи как провод, поэтому рекомендуем учитывать это в ответственных решениях.

Успехов!

Оригинал статьи на masterkit.ru

Источник информации: http://masterkit.ru/using/solutions/delaem-besprovodnoj-termostat
