Всем привет, представляю вашему вниманию опытный образец самодельного станка конвейерного нанесения клея на плитку.

Данный станок позволяет значительно ускориться при проведении плиточных работ по подготовленным ровным поверхностям, но самое главное его преимущество это возможность выполнить работы чище и аккуратнее.

Используется при выполнении работ на предварительно подготовленные стены (штукатурка по маякам или гипоскартон)

Делается из подручных материалов индивидуально под каждую плитку.

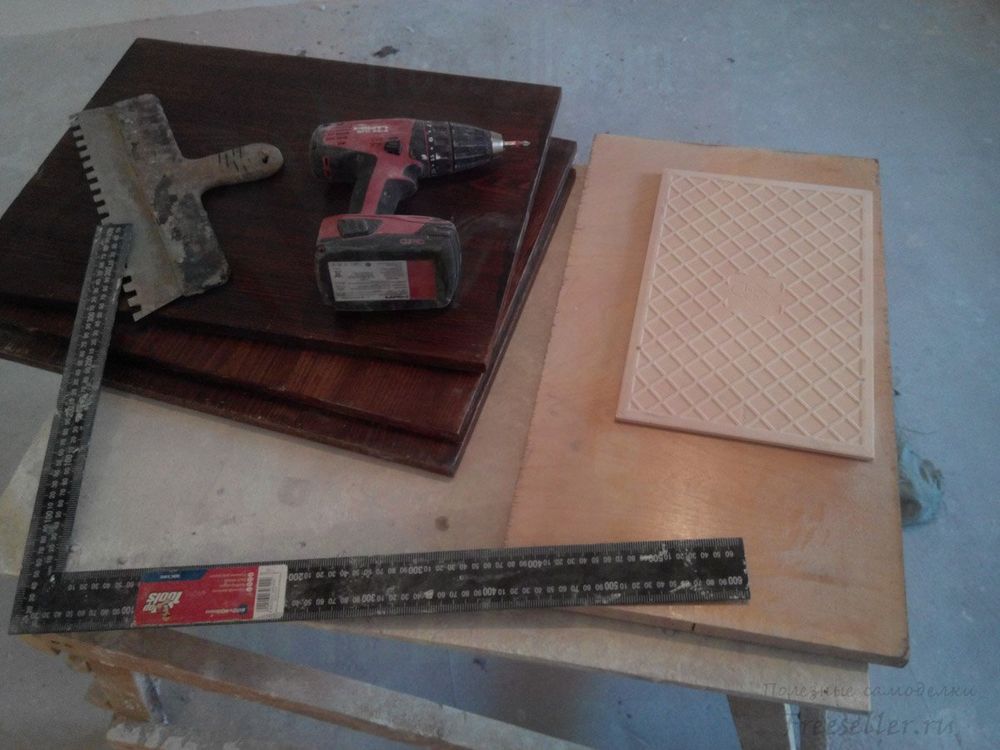

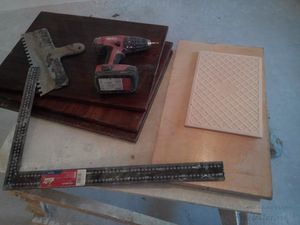

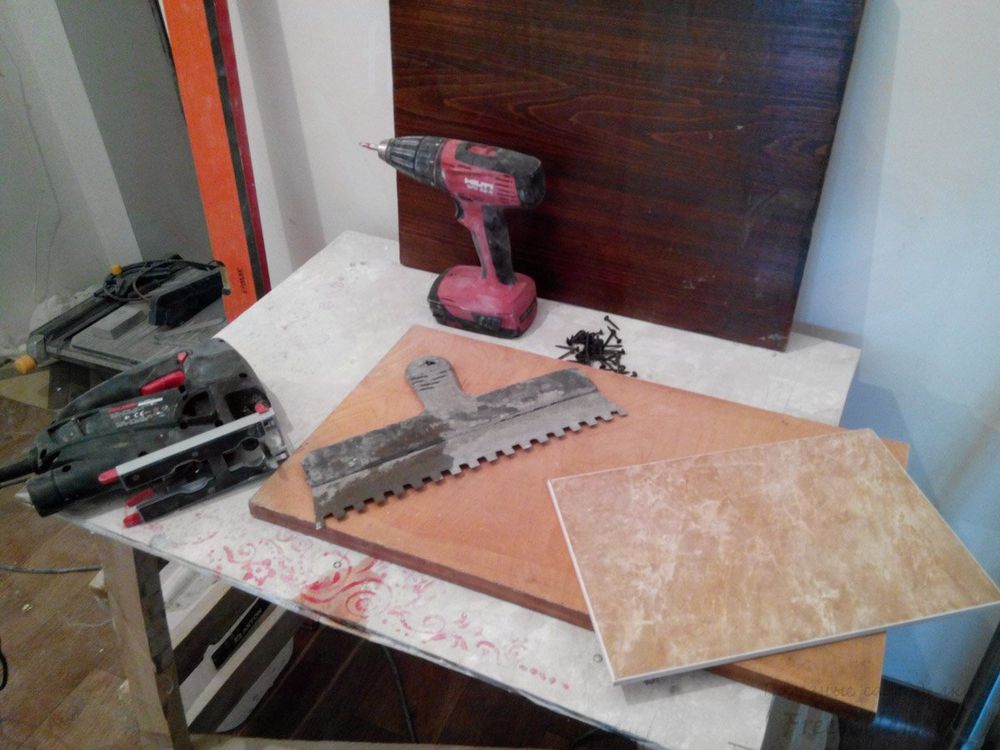

Лично я использовал ЛДСП полки от старой мебели, + несколько саморезов.



Самодельный станок для конвейерного нанесения клея на плитку



Самодельный станок для конвейерного нанесения клея на плитку

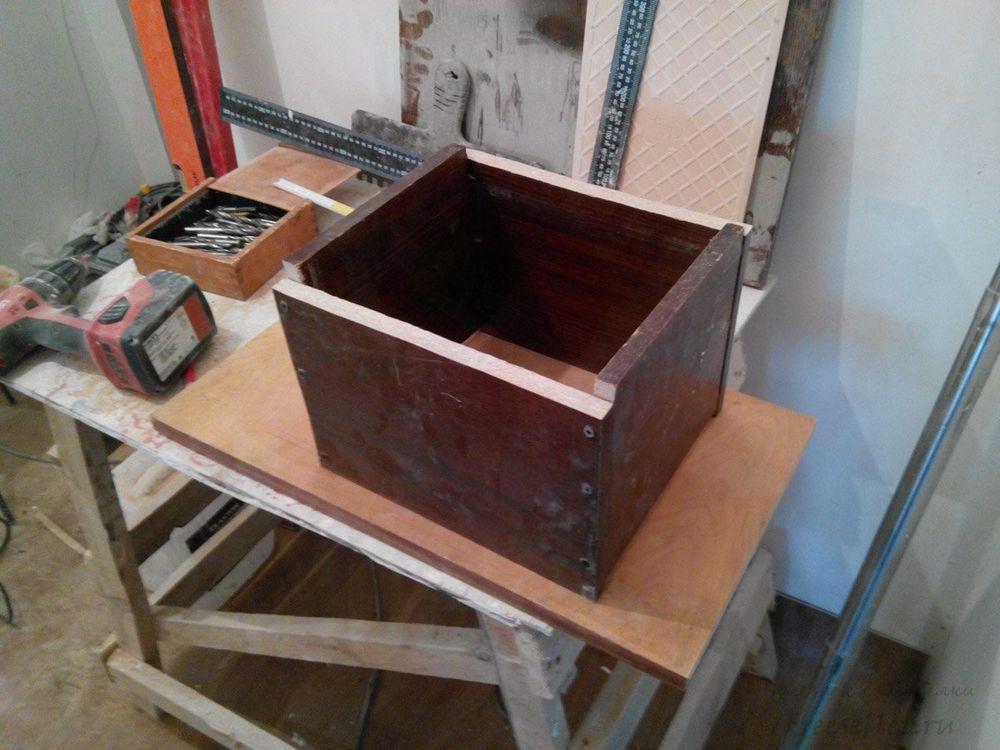

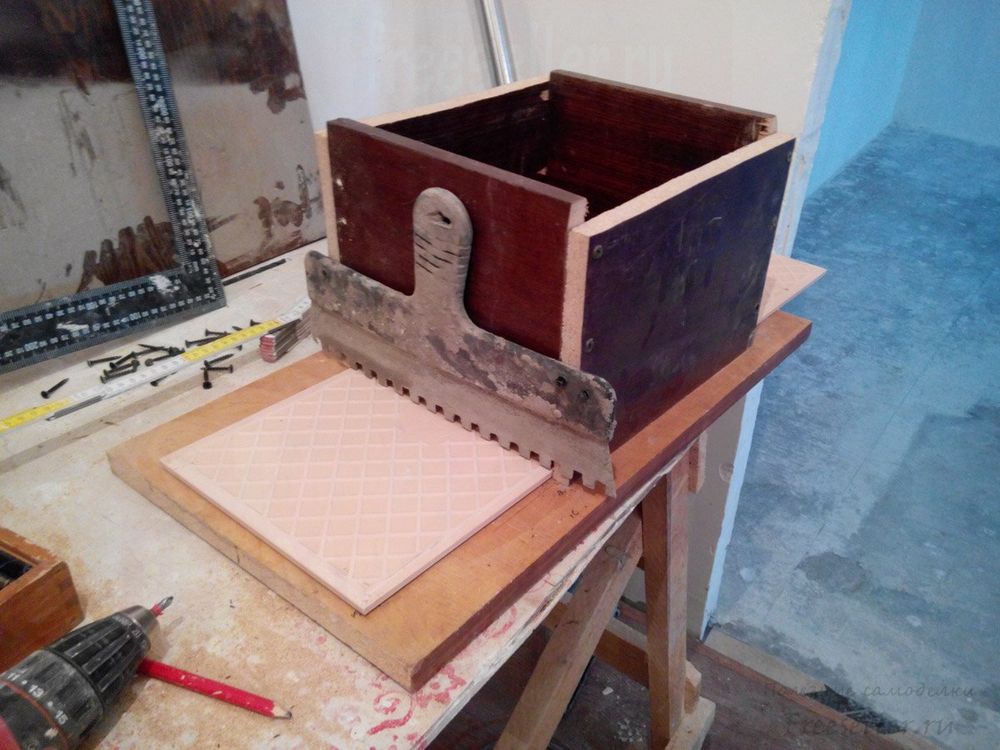

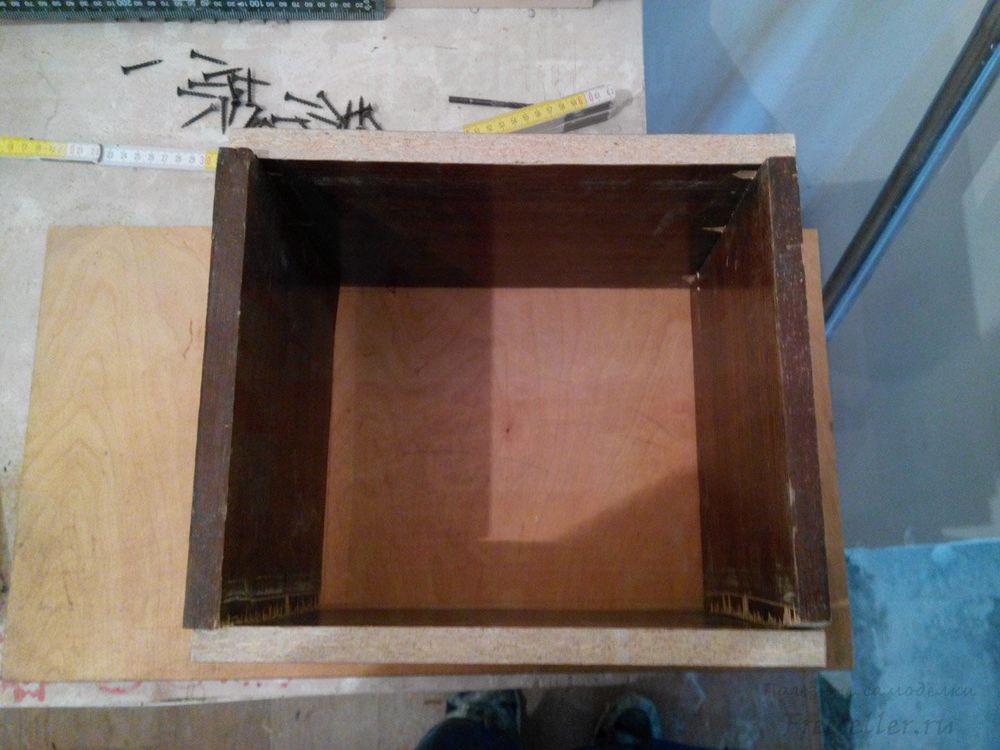

Конструктивно станок представляет собой основание и 4 стенки образующих ящик, 2 стенки через которые проходит плитка выставляются с зазором в 1-2 см.

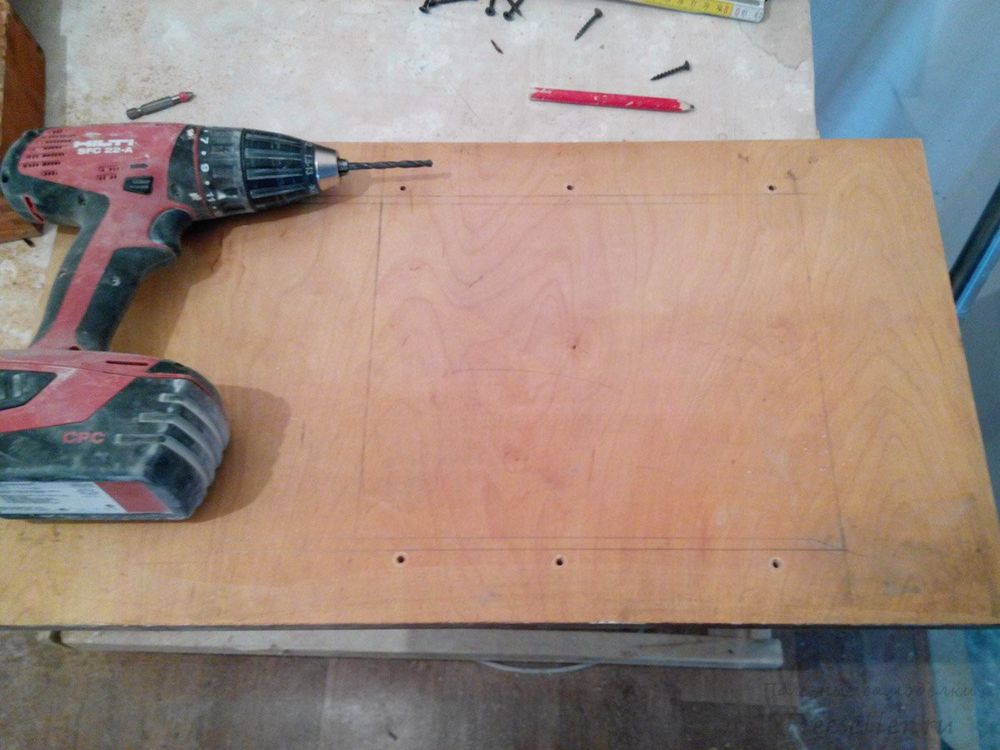

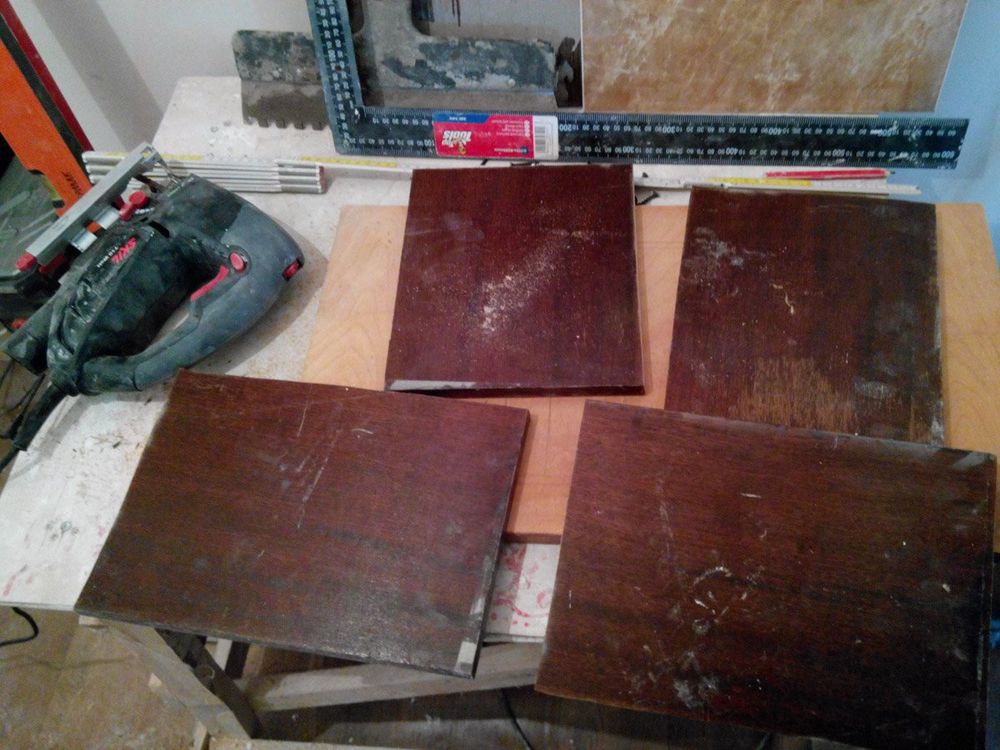

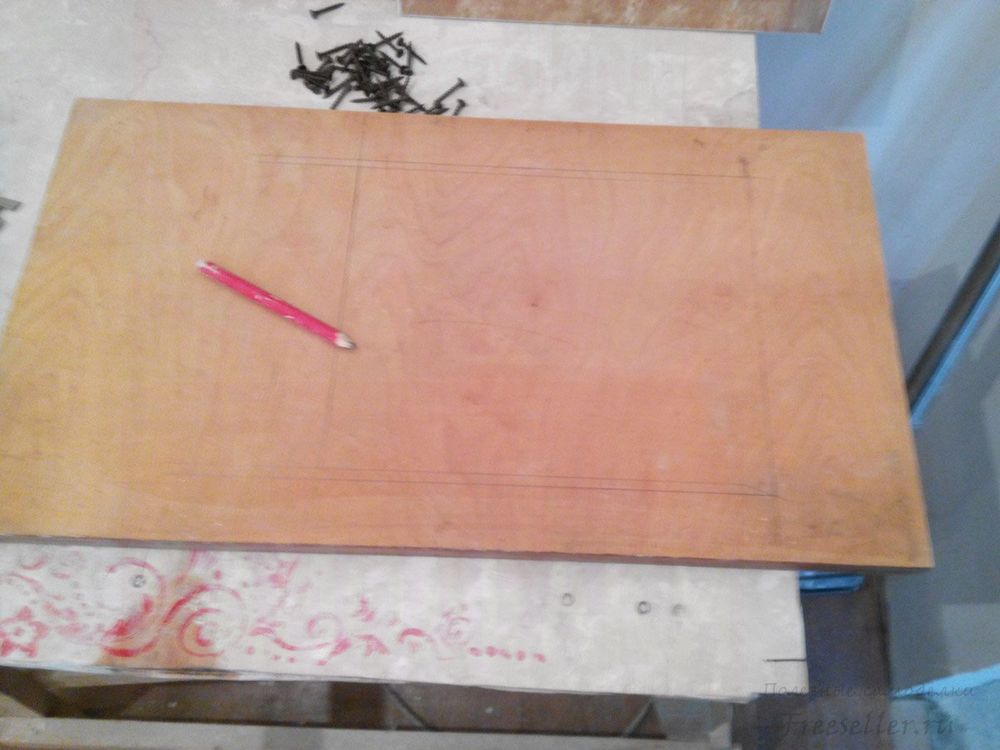

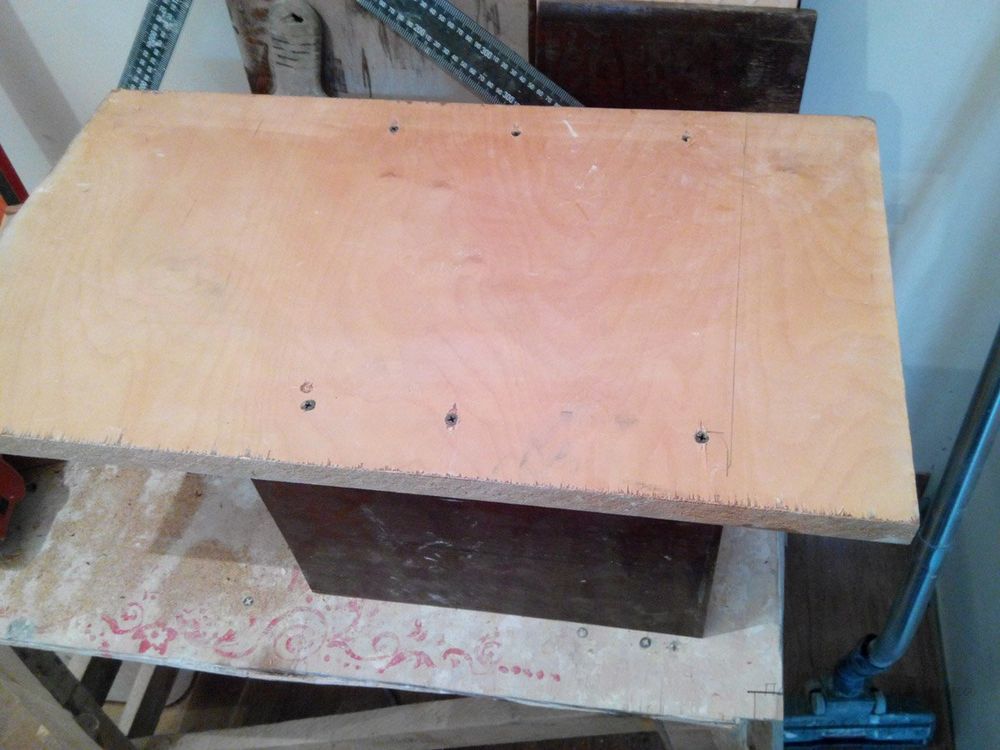

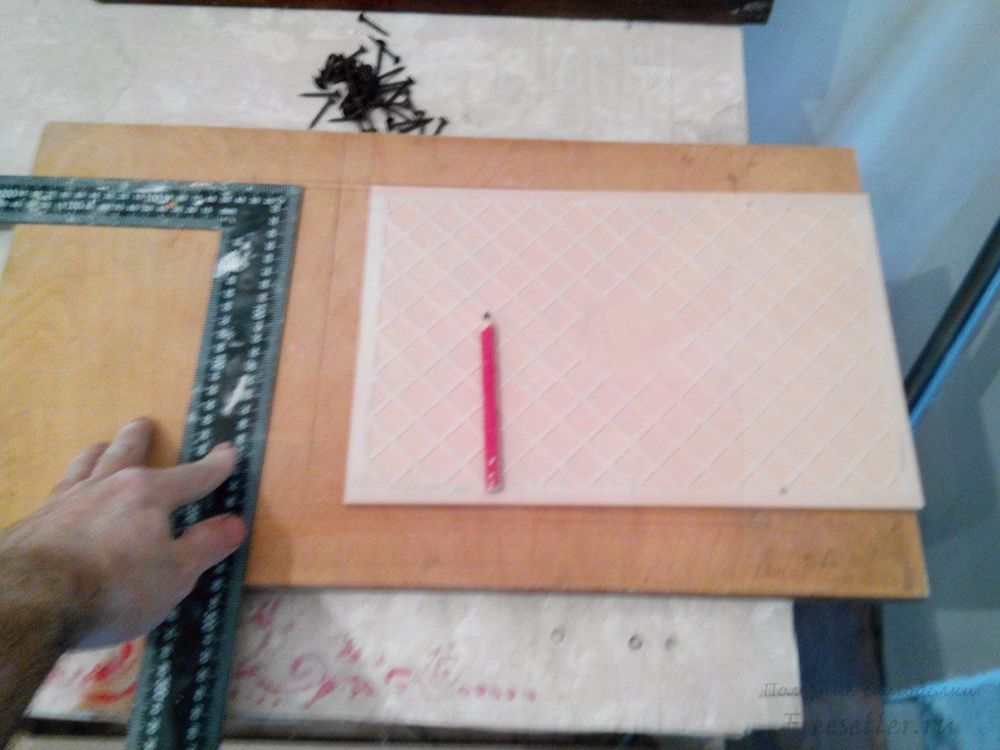

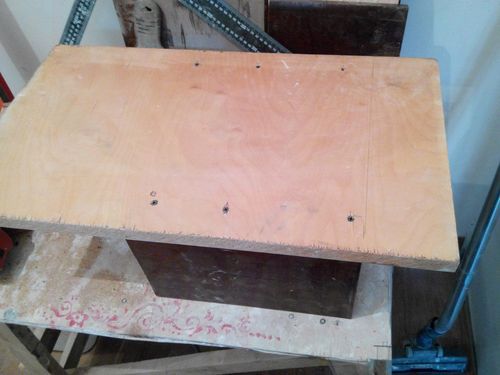

Процесс изготовления очень подробно отснял на фото.



Самодельный станок для конвейерного нанесения клея на плитку





Самодельный станок для конвейерного нанесения клея на плитку



Самодельный станок для конвейерного нанесения клея на плитку





Самодельный станок для конвейерного нанесения клея на плитку



Самодельный станок для конвейерного нанесения клея на плитку





Самодельный станок для конвейерного нанесения клея на плитку



Самодельный станок для конвейерного нанесения клея на плитку



Самодельный станок для конвейерного нанесения клея на плитку



Принцип работы станка

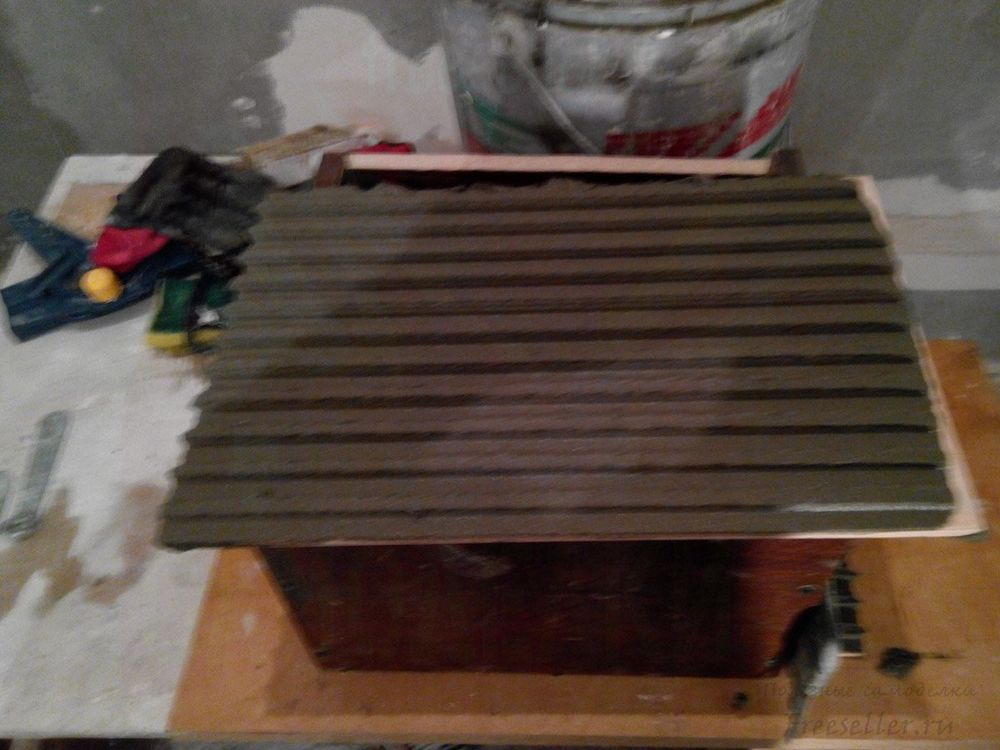

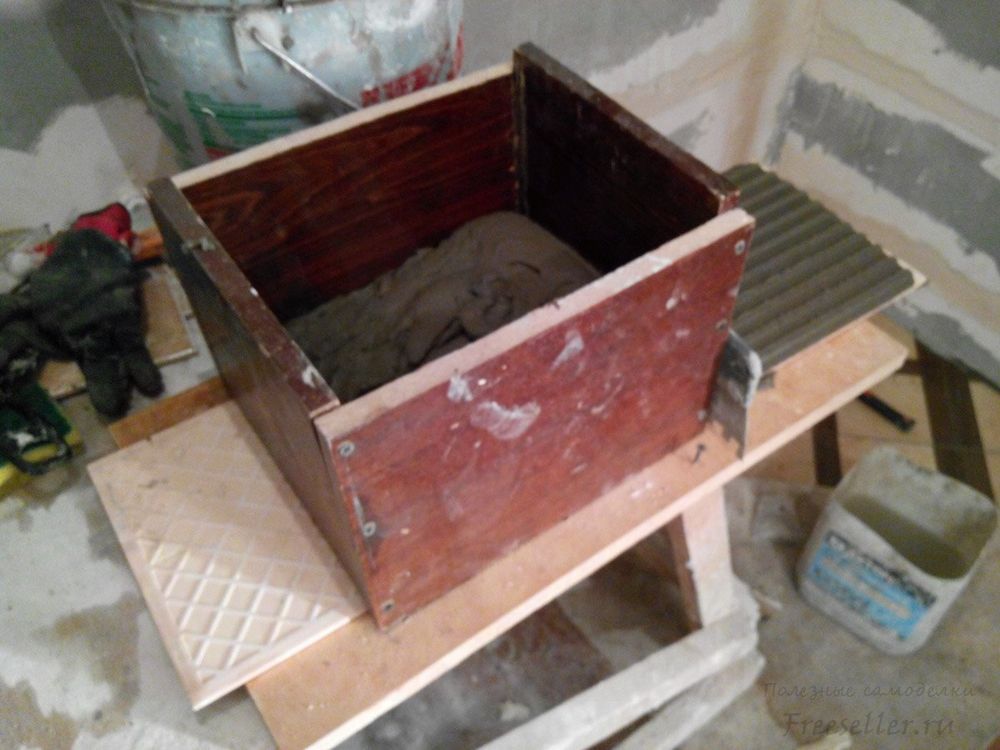

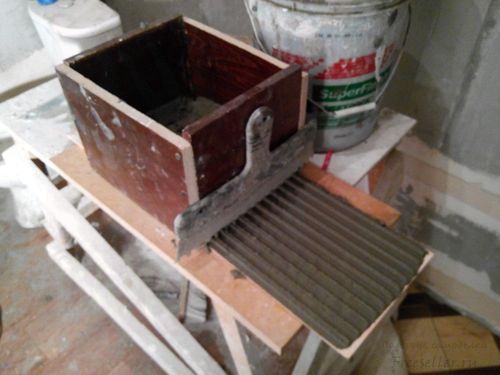

Вставляем плитку через отверстие 1 и насыпаем в ящик бункер плиточный клей. Прогоняем плитку через ящик, толкая плитку 2, получаем равномерный слой клея на плитке. Прогоняем последующие плитки.



Самодельный станок для конвейерного нанесения клея на плитку



Самодельный станок для конвейерного нанесения клея на плитку



Самодельный станок для конвейерного нанесения клея на плитку



Прогнали через станок 5-10 плиток наклеили на стену, проверили правилом, подбили кияночкой. Все поехали дальше.

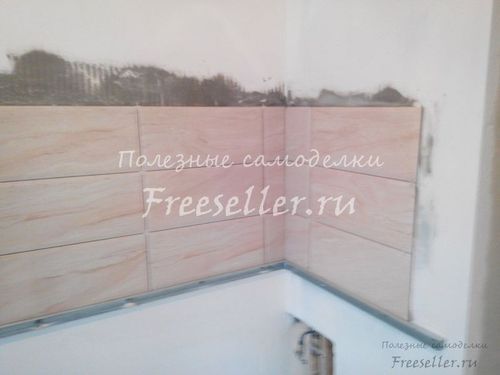

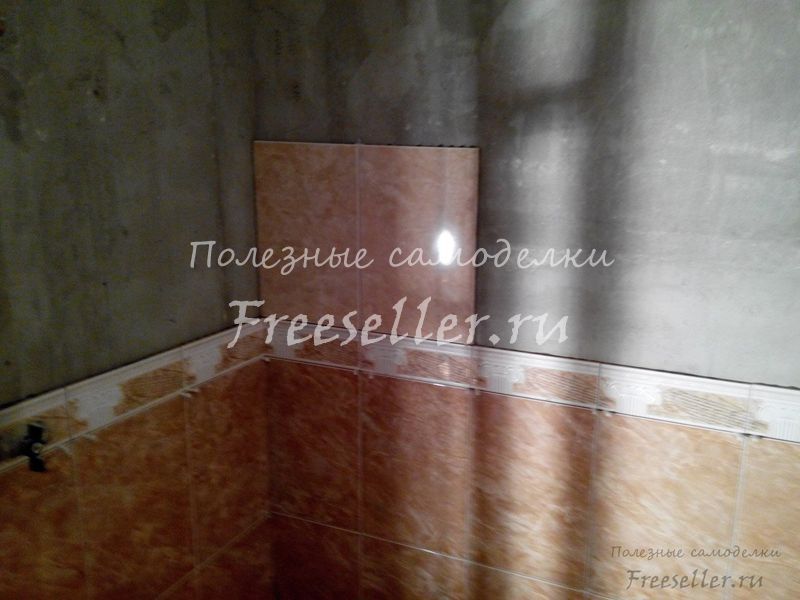

Вот собственно несколько фотографий демонстрирующих чистоту работы со станком и без.



Самодельный станок для конвейерного нанесения клея на плитку





Самодельный станок для конвейерного нанесения клея на плитку



при нанесении плиточного клея на стену



при нанесении плиточного клея на плитку через станок

Если интересно, пишите в комментариях, засниму на днях видео - демонстрацию работы со станком.

С уважением, Александр Борисов, г. Самара

Специально для сайта:

Полезные Самоделки


Комментарии пользователей (9)
  1. intelkmx 104 105
    #1 intelkmx 6 апреля 2015 08:51
    Замечательное приспособление! Возьму для себя на вооружение!

  2. MiK 539 145
    #2 MiK 7 апреля 2015 02:17
    Да, полезное приспособление!
    Получается, что с таким приспособлением можно существенно ускорить и облегчить работу.
    Кроме того, клей на каждую плитку наносится ровно и одинаковым по толщине слоем, а значит после приклеивания поверхность стены из плитки будет ровная.
    Причем я думаю, что такой станок будет особенно полезен при большом объеме работ, поскольку при большом количестве плитки, может выйти существенная экономия по времени и значительное улучшение качества работы.
    И кстати, на мой взгляд, тут можно еще подумать над тем, чтобы сделать это приспособление быстроразборным и регулируемым. То есть, чтобы для плитки разного размера не выпиливать каждый раз детали и собирать из них ящик, а сделать его с регулировкой.
    Конечно на первый взгляд это кажется трудноватым, но мне думается, что идея вполне осуществима.

  3. Albor 173 332
    #3 Albor 7 апреля 2015 07:49
    Цитата: MiK
    Получается, что с таким приспособлением можно существенно ускорить и облегчить работу.
    Кроме того, клей на каждую плитку наносится ровно и одинаковым по толщине слоем, а значит после приклеивания поверхность стены из плитки будет ровная.


    Да так и есть, ровный слой клея на ровную поверхность дает более хороший результат.

    Цитата: MiK
    Причем я думаю, что такой станок будет особенно полезен при большом объеме работ, поскольку при большом количестве плитки, может выйти существенная экономия по времени и значительное улучшение качества работы.


    я бы собирал его даже для 5-10 кв.м. т.к. на маленьких объёмах он также незаменим. а времени на изготовление уходит минут 20.
    Цитата: MiK
    И кстати, на мой взгляд, тут можно еще подумать над тем, чтобы сделать это приспособление быстроразборным и регулируемым. То есть, чтобы для плитки разного размера не выпиливать каждый раз детали и собирать из них ящик, а сделать его с регулировкой.
    Конечно на первый взгляд это кажется трудноватым, но мне думается, что идея вполне осуществима.


    Думал об этом, скорее всего будет реализовано летом в версии v.2

  4. kirill 108 29
    #4 kirill 7 апреля 2015 07:50
    Цитата: MiK
    тут можно еще подумать над тем, чтобы сделать это приспособление быстроразборным и регулируемым. То есть, чтобы для плитки разного размера не выпиливать каждый раз детали и собирать из них ящик, а сделать его с регулировкой.


    Если такое реализовать + сделать такой станок из металла, можно и на промышленное производство отдать.

  5. MiK 539 145
    #5 MiK 8 апреля 2015 01:38
    Цитата: kirill
    Цитата: MiK
    тут можно еще подумать над тем, чтобы сделать это приспособление быстроразборным и регулируемым. То есть, чтобы для плитки разного размера не выпиливать каждый раз детали и собирать из них ящик, а сделать его с регулировкой.


    Если такое реализовать + сделать такой станок из металла, можно и на промышленное производство отдать.


    Да, действительно, если сделать такой станок из металла, а также еще немного его усовершенствовать (например, сделать автоматический привод для перемещения плитки), то вполне можно его в промышленное серийное производство запустить.

  6. kirill 108 29
    #6 kirill 19 апреля 2015 23:50
    Цитата: MiK
    Да, действительно, если сделать такой станок из металла, а также еще немного его усовершенствовать (например, сделать автоматический привод для перемещения плитки), то вполне можно его в промышленное серийное производство запустить.


    Есть какие-нибудь мысли о том как это можно осуществить? e178

  7. MiK 539 145
    #7 MiK 21 апреля 2015 02:08
    Цитата: kirill
    Есть какие-нибудь мысли о том как это можно осуществить? e178


    Смотря, что Вы имеете ввиду!?
    Если речь идет о разработке конструкции такого станка, то я думаю, что это вполне осуществимо.
    А если говорить о внедрении в промышленное производство, то это уже значительно сложнее. Поскольку в этом случае, необходимо тщательно разработать проект, создать опытный образец, разработать техпроцесс изготовления всех необходимых деталей и т.д.
    Но самое сложное это найти производителя, т.е. предприятие которое возьмется изготавливать такой станок.
    Естественно, что руководство этого предприятия надо еще заинтересовать прибылью, представив веские доказательства, что таковая будет получена от производства и реализации таких станков.
    А это значит, что сначала нужно изучить покупательский спрос, выяснить будут ли такие станки хорошо продаваться, ну в общем необходим целый комплекс мер, чтобы дойти до промышленного производства.

  8. kirill 108 29
    #8 kirill 20 июня 2015 00:33
    Цитата: MiK
    Цитата: kirill
    Есть какие-нибудь мысли о том как это можно осуществить? e178


    Смотря, что Вы имеете ввиду!?
    Если речь идет о разработке конструкции такого станка, то я думаю, что это вполне осуществимо.



    Имел ввиду как раз идеи по разработке конструкции станка с автоматическим приводом и регулируемым размером под различную плитку.

  9. MiK 539 145
    #9 MiK 20 июня 2015 03:05
    Цитата: kirill
    Имел ввиду как раз идеи по разработке конструкции станка с автоматическим приводом и регулируемым размером под различную плитку.

    Ну тут могут быть разные варианты!
    Можно например, сделать так, чтобы подача плитки осуществлялась не сбоку, а снизу бункера (подобно тому, как в пистолете или автомате подаются из магазина патроны), из специального магазина с пружиной внизу.
    Причем магазин тоже может быть регулируемым под размер плитки.
    Таким образом, плитка укладывается в магазин, затем он вставляется снизу бункера (как обойма с патронами вставляется в рукоять пистолета), а в бункер насыпается клей. Клей обволакивает верхнюю плитку, после чего, нажимается специальная кнопка, которая включает электродвигатель с которым свою очередь связан кривошипно-шатунный механизм.
    В свою очередь упомянутый механизм связан со специальным толкателем, который выталкивает верхнюю плитку из бункера.
    Ну а дальше процесс идет автоматически как в пистолете. Толкатель отходит назад, на его место тут же поднимается из магазина новая плитка, которая в свою очередь также обсыпается плиточным клеем и также выталкивается толкателем. Затем процесс снова повторяется, пока в магазине не закончится плитка. В общем, только успевай ловить вылетающую из бункера обмазанную клеем плитку и менять магазины с плиткой под бункером, а также подсыпать в бункер клей.
    Но это конечно только один из вариантов, а таких вариантов может быть великое множество.
    Что же касается регулировки размеров бункера, то тут может быть два варианта. Первый - это если регулировка осуществляется дискретно, то есть пошагово кратно определенной величине. Второй - регулировка осуществляется непрерывно на любую величину.
    Какой вариант лучше, я не знаю, поскольку не являюсь специалистом в размерах плиток. А тут нужно учитывать размерный диапазон плиток с которыми будет производится работа.
    Вот как то так! Такие идеи!
