Как сделать прочный абордажный крюк

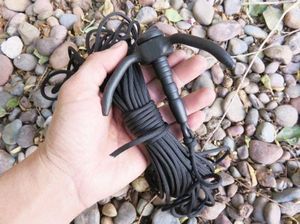

Легкий и прочный абордажный крюк можно сделать своими руками.

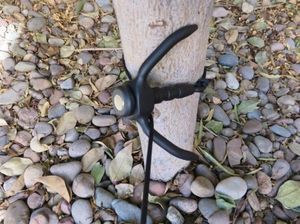

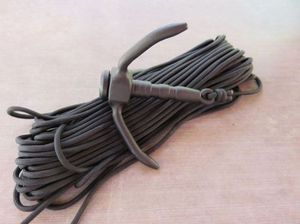

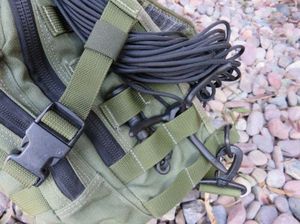

Уникальная по исполнению «кошка» имеет 15-метрую веревку из паракорда, разбирается, что удобно для компактного хранения. Также в торце крюка установлен магнит, который можно использовать, чтобы магнитить ключи и другие металлические предметы.

Материалы для изготовления:

• Болт и гайка диаметром 1,9 см;
• Неодимовый магнит;
• Стальной стержень (диаметр - 0,8 см).

Как сделать прочный абордажный крюк

Как сделать прочный абордажный крюк

Как сделать прочный абордажный крюк

Как сделать прочный абордажный крюк



Инструкция по изготовлению


Шаг 1: Выточка корпуса якоря

Для выполнения всех работ потребуется токарный станок. Болт незваного диаметра нужно установить в патрон станка, подрезать торец, а в основании болта высверлить отверстие.

Как сделать прочный абордажный крюк

Как сделать прочный абордажный крюк

Как сделать прочный абордажный крюк

Как сделать прочный абордажный крюк



Шаг 2
Необходимо оставить небольшой отрезок резьбового соединения, куда будет прикручиваться гайка, а остальное - проточить. Это будет корпусом будущей «кошки».

Как сделать прочный абордажный крюк

Как сделать прочный абордажный крюк

Как сделать прочный абордажный крюк


Торец болта тоже подвергается обработке на станке.

Как сделать прочный абордажный крюк

Как сделать прочный абордажный крюк


Шаг 3
Чтобы завершить торец болта, нужно высверлить отверстие в центре головки. Здесь будет установлен магнит.

Как сделать прочный абордажный крюк

Как сделать прочный абордажный крюк

Как сделать прочный абордажный крюк


Шаг 4
В гранях гайки с помощью линейки определятся центр.

Как сделать прочный абордажный крюк


В центре гайки на равном расстоянии друг от друга нужно просверлить направляющие отверстия, три штуки. Впоследствии туда будут установлены крюки.




Как сделать прочный абордажный крюк

Как сделать прочный абордажный крюк

Как сделать прочный абордажный крюк


После того, как основание для крюка готово, нужно изготовить карабин, к которому он будет привязана. Для изготовления карабина потребуется стальная проволока диаметром полсантиметра.

Шаг 5
Проволоку нужно обернуть вокруг стержня вышеуказанного диаметра 0,8 см. Полученная спираль сокращается до одной петли.

Как сделать прочный абордажный крюк



Как сделать прочный абордажный крюк


Получился карабин, который устанавливается в отверстие, сделанное в основании.

Как сделать прочный абордажный крюк

Как сделать прочный абордажный крюк


Шаг 6
Чтобы карабин держался прочно, в основании делается отверстие и устанавливается штифт.

Как сделать прочный абордажный крюк

Как сделать прочный абордажный крюк


Проволока с петлей должна прочно сидеть в основании якоря. Все неровности шлифуются.

Как сделать прочный абордажный крюк

Как сделать прочный абордажный крюк

Как сделать прочный абордажный крюк


Шаг 7

Новый этап самоделки - изготовление когтей якоря. Для этого от стержня отрезаются три прутка одинаковой длины.

Как сделать прочный абордажный крюк


Длина когтей должна примерно соответствовать длине основания «кошки».

Как сделать прочный абордажный крюк


На конце каждого из прутьев вытачивается конус. Получаются короткие отрезки, напоминающие по форме карандаш.

Как сделать прочный абордажный крюк



Как сделать прочный абордажный крюк

Как сделать прочный абордажный крюк


Шаг 8
Чтобы определить окончательную форму якорных когтей, нужно воспользоваться проволокой.

Как сделать прочный абордажный крюк


Прежде чем установить проволоку в гайку, нужно согнуть когти с помощью трубы и тисков. Каждый отрезок устанавливается в тиски и гнется.

Как сделать прочный абордажный крюк

Как сделать прочный абордажный крюк


Далее - когти устанавливаются и привариваются в предназначенные для них отверстия в гайке.

Как сделать прочный абордажный крюк

Как сделать прочный абордажный крюк

Как сделать прочный абордажный крюк

Как сделать прочный абордажный крюк


Сварные швы зачищаются.

Как сделать прочный абордажный крюк


Шаг 9
Окончательный этап - покрытие абордажного крюка порошковой краской, которая распыляется на крюк. Эти манипуляции лучше производить на улице.

Как сделать прочный абордажный крюк


После того, как объект окрашен, «кошку» нужно прогреть в печи.

Как сделать прочный абордажный крюк

Как сделать прочный абордажный крюк


Магнит приклеивается к болту с помощью суперклея.

Как сделать прочный абордажный крюк

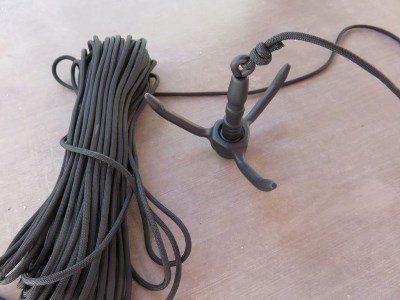

Веревка привязывается к готовой поделке. Абордажный крюк готов к работе!

Как сделать прочный абордажный крюк

Как сделать прочный абордажный крюк

Как сделать прочный абордажный крюк

Как сделать прочный абордажный крюк

Как сделать прочный абордажный крюк

Как сделать прочный абордажный крюк
