Самодельный мини терминал для системы iPay

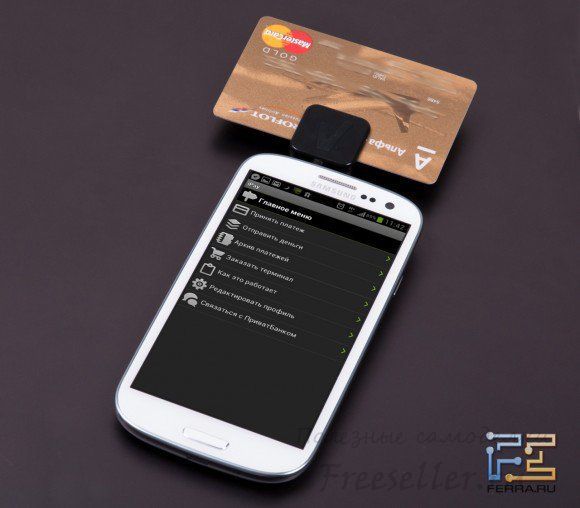

На днях я наткнулся на такую ​​рекламу в ПриватБанке, мини терминал iPay считыватель для карт с помощью смартфона, планшета или ноутбука. И решил сделать такой простой мини терминал.

Самодельный мини терминал для системы iPay

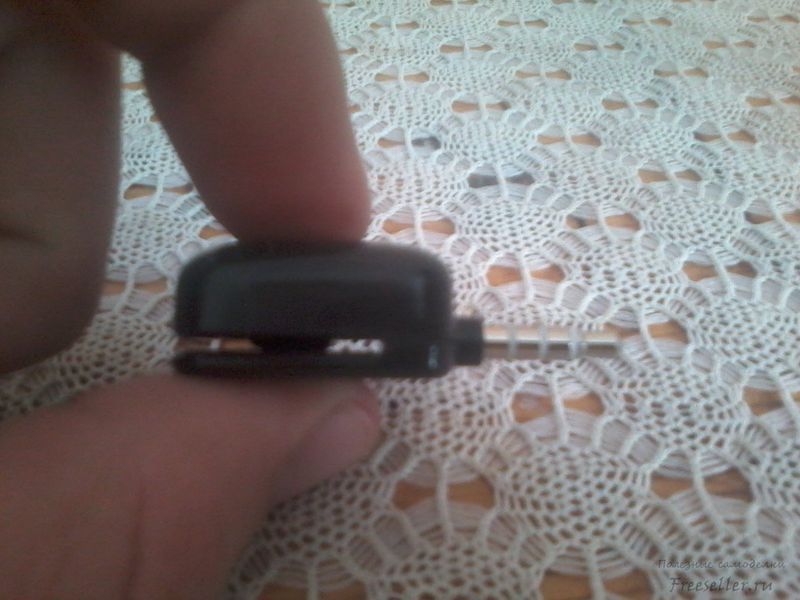

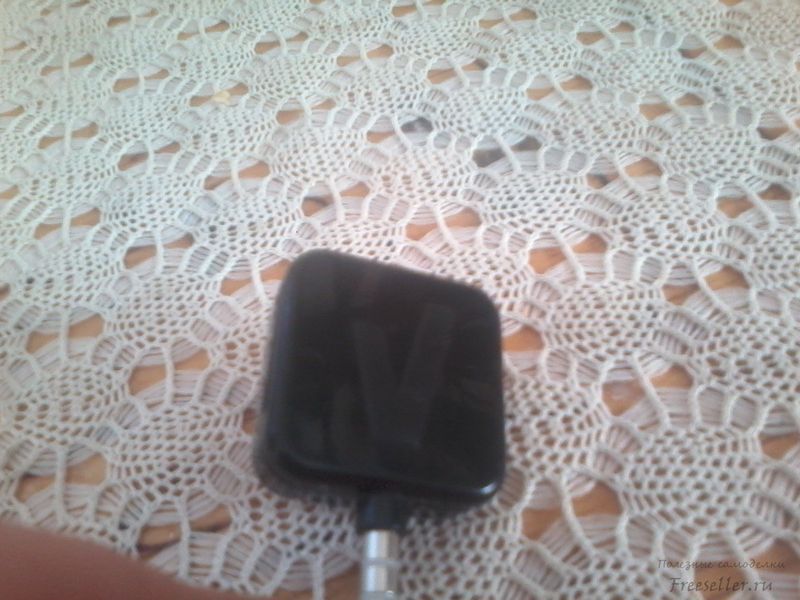

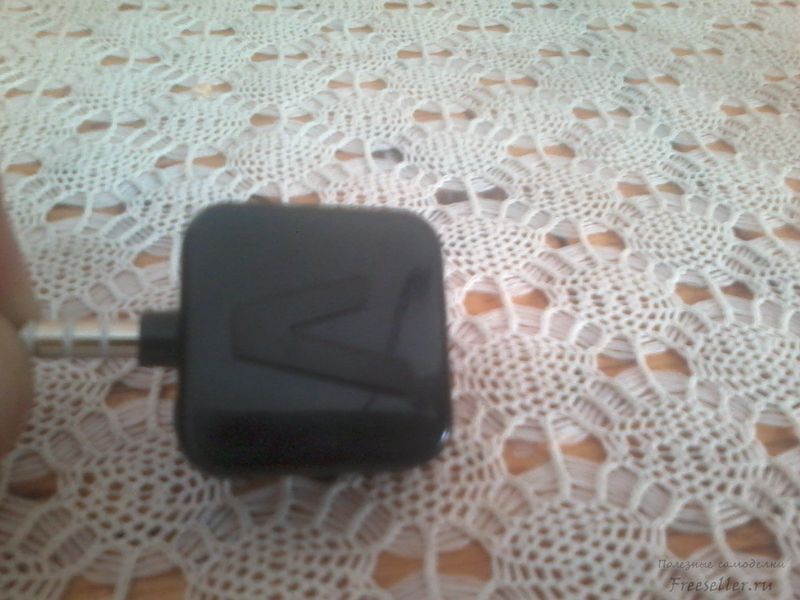

Пришла посылка, и стало интересно, почему его такая цена и размеры.



Самодельный мини терминал для системы iPay

Самодельный мини терминал для системы iPay

Самодельный мини терминал для системы iPay


Пробовал открыть, но китай корпус надежно склеил от любопытных глаз. Подключив к телефону в программе диктофона и провести карточкой, то слышен характерный звук.

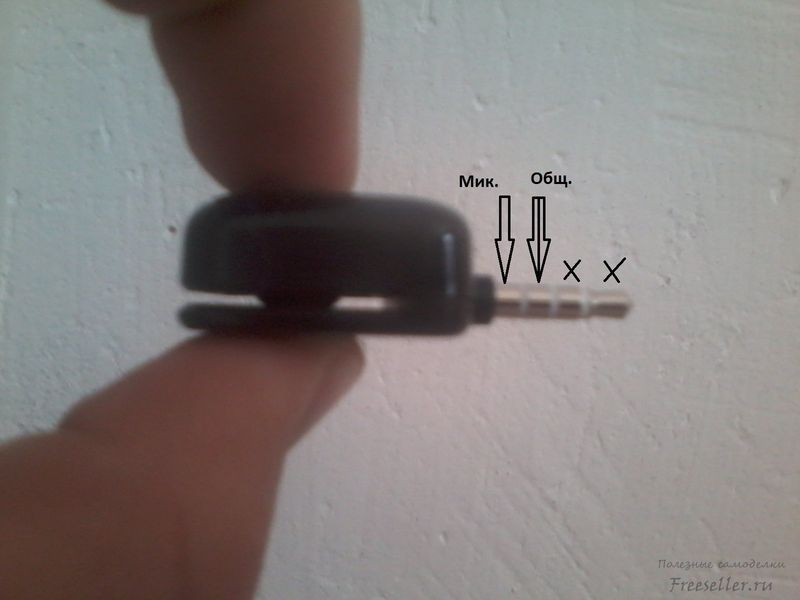

Судя по тестеру то задействованы только два контакта 4-х пиного разъема это контакты на микрофон и на общий, другие контакты глухие ...



Самодельный мини терминал для системы iPay

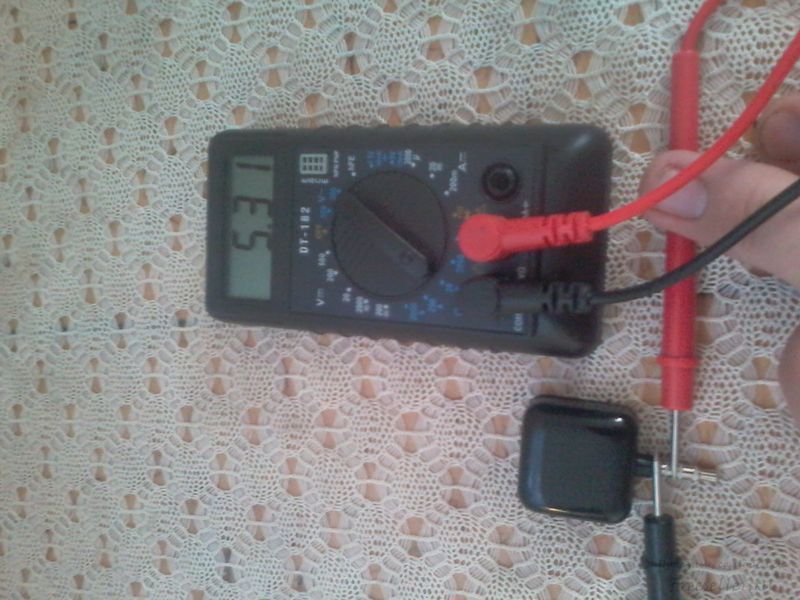

Замерив, сопротивление на микрофон, тестер показал следующие результаты:
5,31 кОм



Самодельный мини терминал для системы iPay

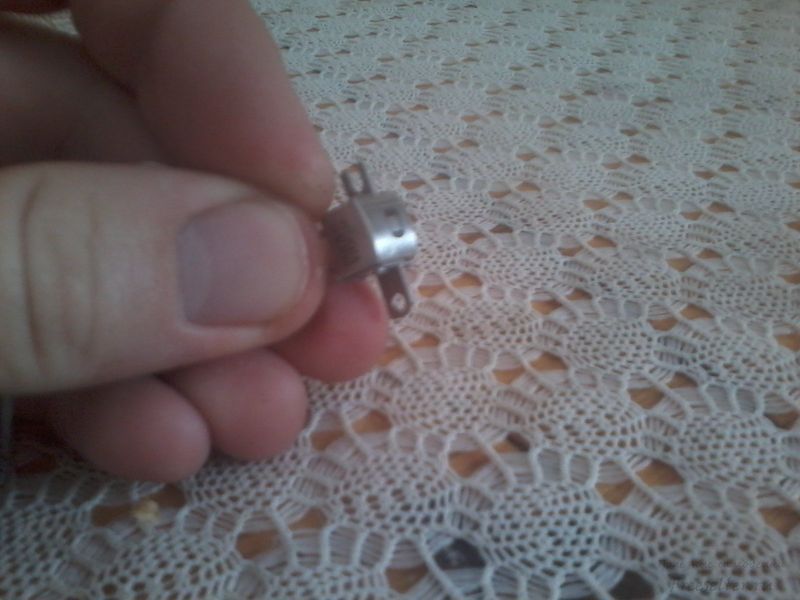

Там просто подключена магнитная головка, такая как у кассетных плееров или магнитофонов. Судя по осмотру, стоит обычная моно головка, такую ​​можно найти в кассетных плеерах.



Самодельный мини терминал для системы iPay

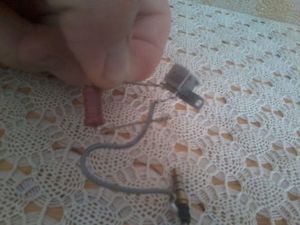

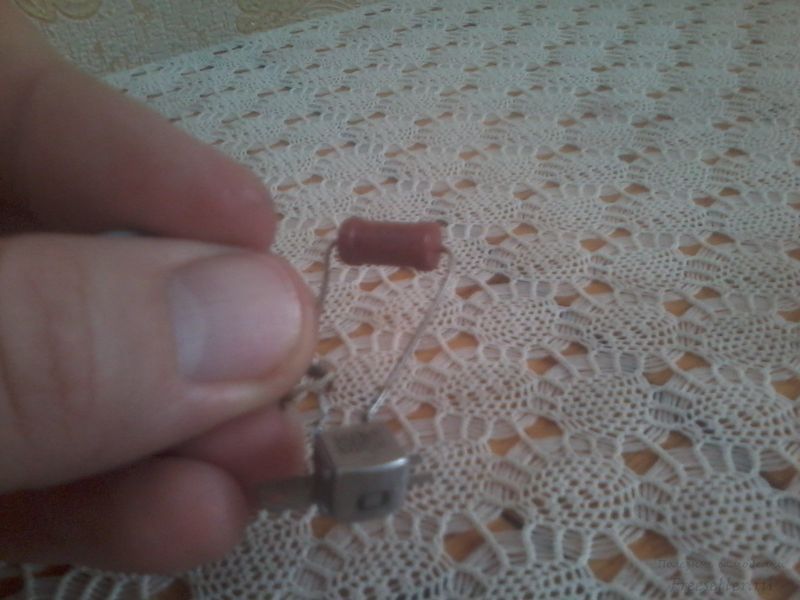

Но она имеет сопротивление только 300 Ом ... подключив напрямую к ноутбуку в разъем для микрофона и тестировал программой диктофона, так как должно быть характерный звук. Ничего не получалось, пробовал и микрофонный усилитель но выдает помехи. Наигравшись с усилителями, я попробовал просто подключить через сопротивление 5 кОм, нашлось 4,7 кОм но это не принципиально так как оно работает без усилителя. Всего навсего нужно:


Сопротивление - 5 кОм
Магнитная головка - моно
4х пиновый вход

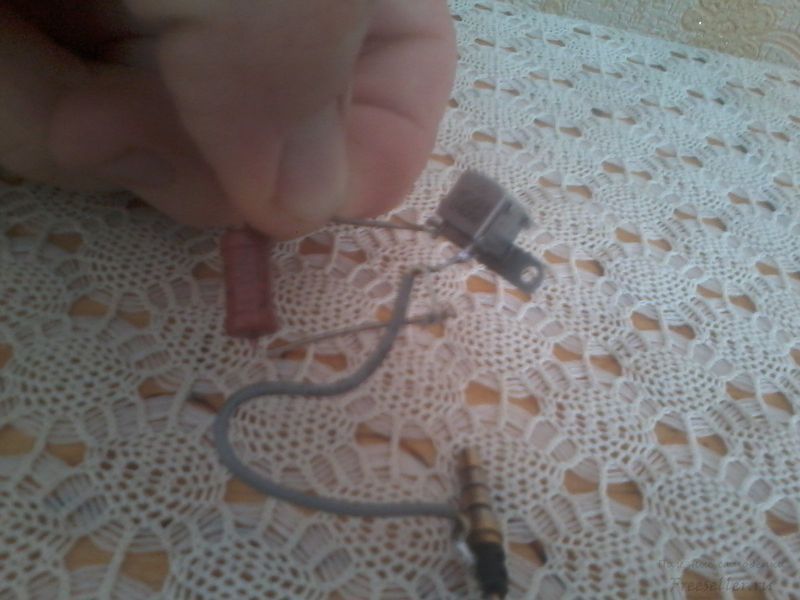

И спаиваем все это последовательно. Но на корпус микрофона не нужно паять, как было изначально напаяно в касетныке...



Самодельный мини терминал для системы iPay
Самодельный мини терминал для системы iPay

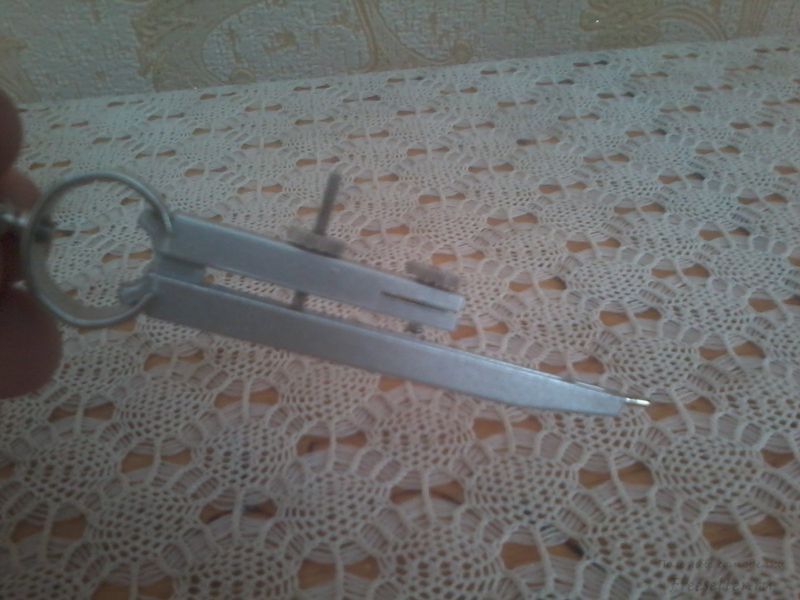

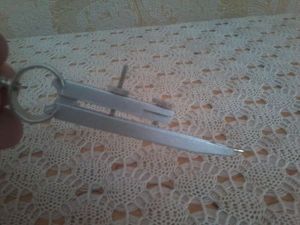

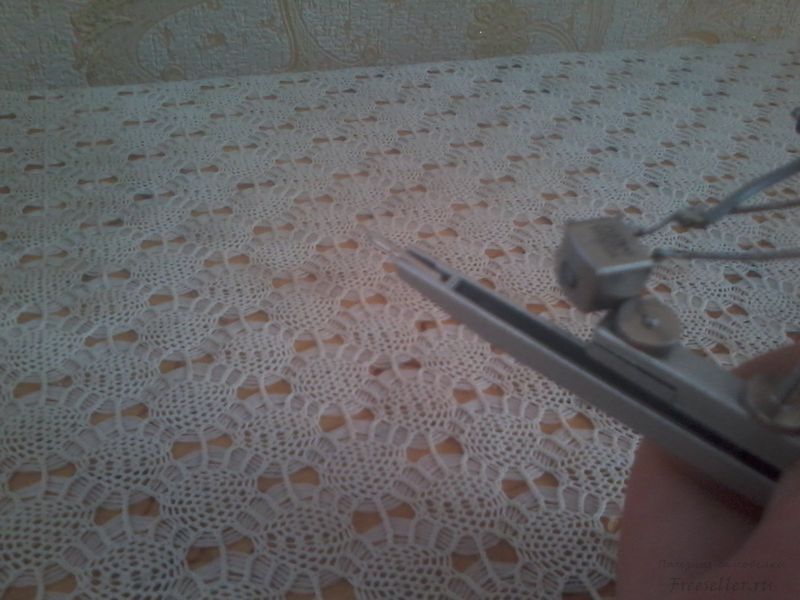

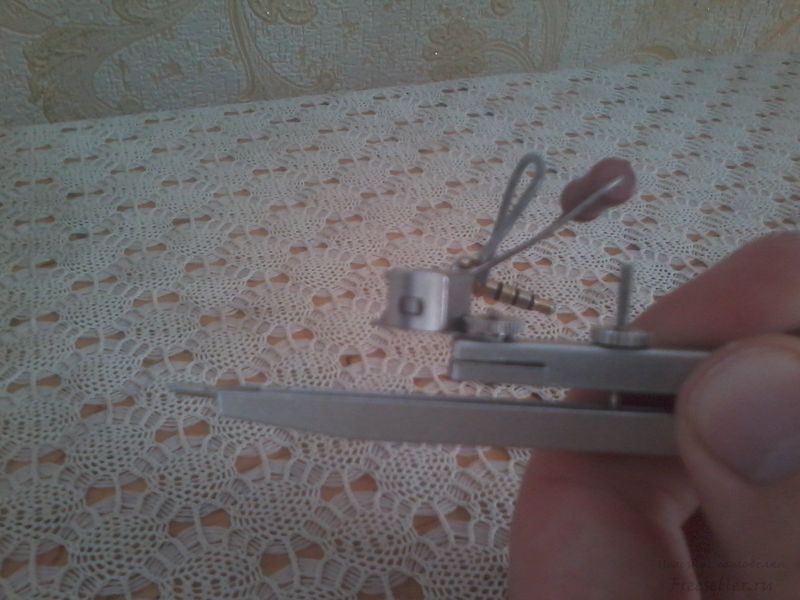

Но это еще не все, программа не может считать корректно карточку и нужно проводить магнитной головкой на конкретном участке магнитной участке карты, закрепив на циркуль, и с помощью программы пробуем провести, но надо проводить ровно и плавно и к тому же желательно брать карточку недействительной или на которых нету средств. Программу нужно искать в инете для своего смартфона или ноутбука...



Самодельный мини терминал для системы iPay
Самодельный мини терминал для системы iPay
Самодельный мини терминал для системы iPay

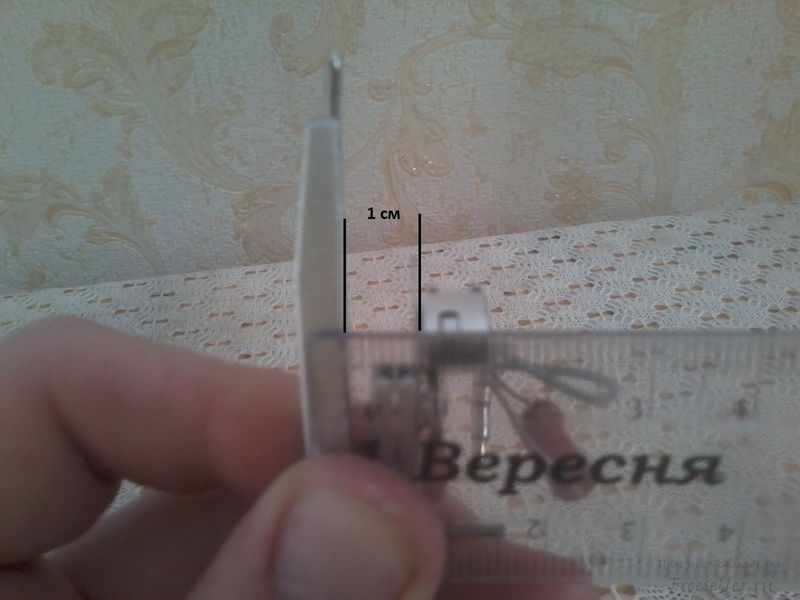

Идеальная высота от нижнего края карты к магнитной головки составляет 1 сантиметр.



Самодельный мини терминал для системы iPay


Осталось только сделать корпус с пружинкой для магнитной головки...
Спасибо за внимание)
