Трехуровневый газовый мангал


Данный проект позволит создать трехуровневый газовый мангал. Причем каждый ярус будет сделан по разной технологии. Нижний уровень будет отделан таким интересным природным материалом как плитняк. Средний ярус нужно сделать из металла. Ну а завершать всю конструкцию будет декоративная плитка. При желании, форму мангала можно сделать любой.

Материалы для изготовления мангала:

• пластиковый пиломатериал;
• лист ГВЛ;
• винты для профнастила;
• строительный клей;
• цемент и колер;
• одна петля;
• один запирающий механизм;
• один лист металла;
• металлический стержень длиной около 1,5 метра;
• саморезы;
• плитка;
• затирка;
• цементный раствор;
• краски, выдерживающие высокий температурный режим.



Из инструментов понадобятся:
• циркулярная пила,
• дрель,
• шлифовальный станок и диски для него,
• комплект для сварки,
• бетономешалка,
• лопата,
• ножницы по металлу,
• шпатель,
• газовый коннектор и вентиль,
• нагреватель воды,
• огненные кольца и пропановый аэратор (при необходимости).

Инструкция по изготовлению


Шаг 1. Делаем основу будущего мангала

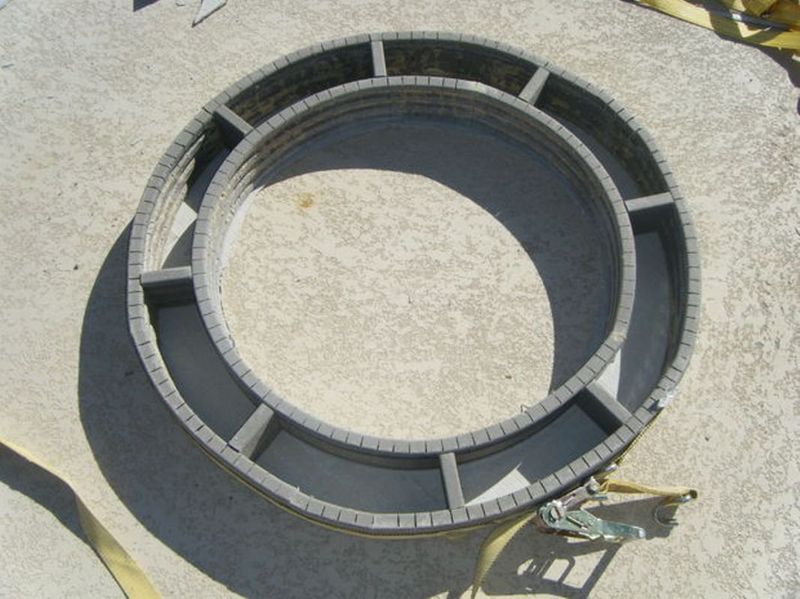

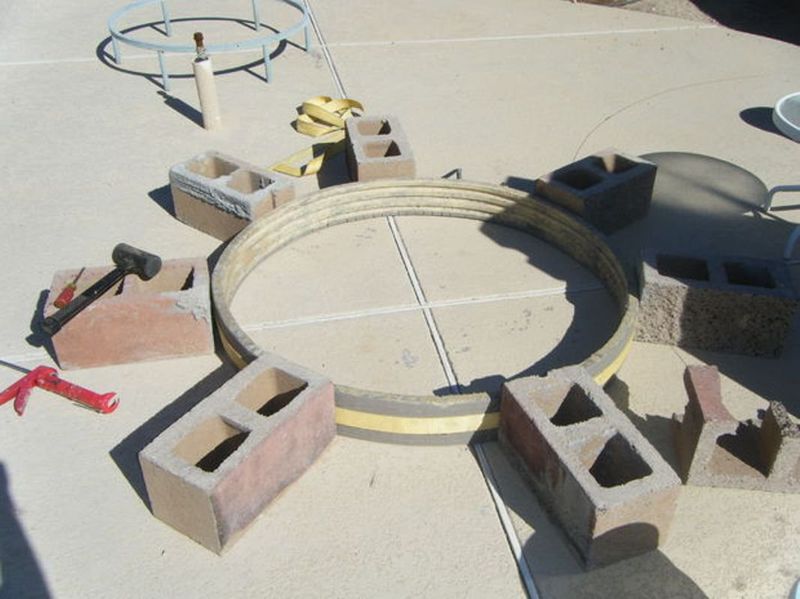

Для этого отлично подходит пластиковый материал прямоугольного сечения. Он достаточно прочный и не подвержен влиянию окружающей среды. Для того чтобы сделать основу будущего мангала потребуется две доски разной длины. Они нужны, чтобы сделать 2 кольца разного диаметра. Для того чтобы доски держали форму их нужно стянуть ремнем или прочной клейкой лентой.

Трехуровневый газовый мангал



Трехуровневый газовый мангал


Шаг 2. Обшивка в верхней части

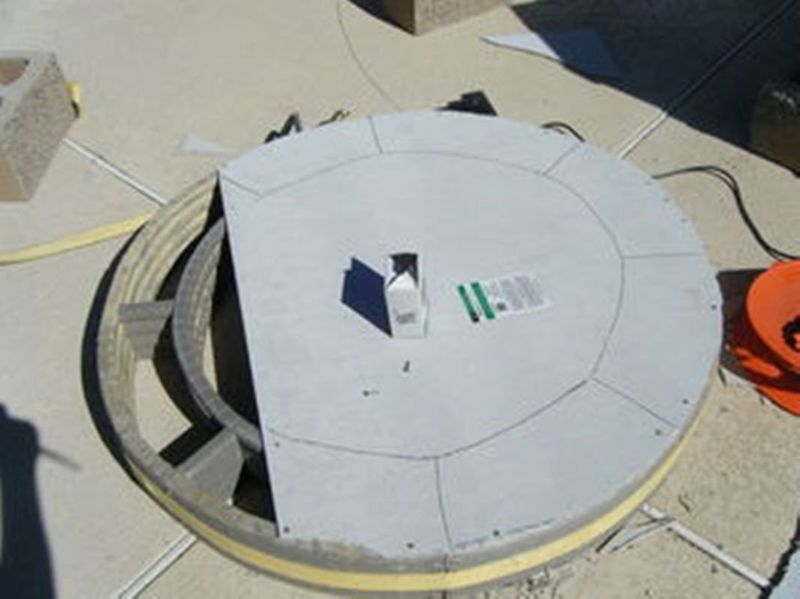

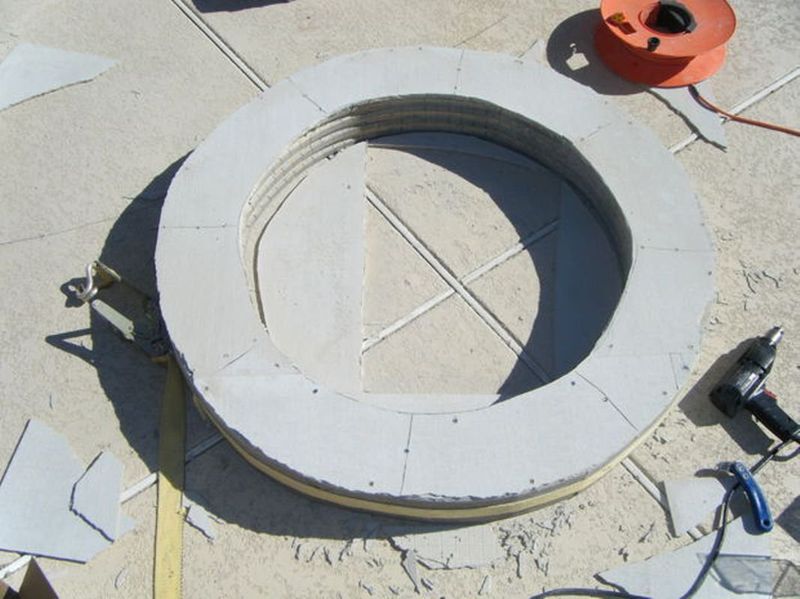

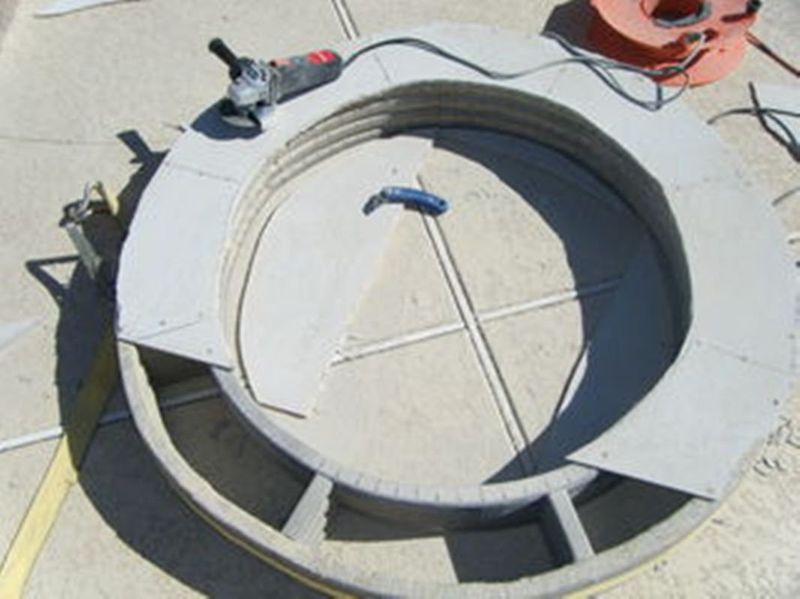

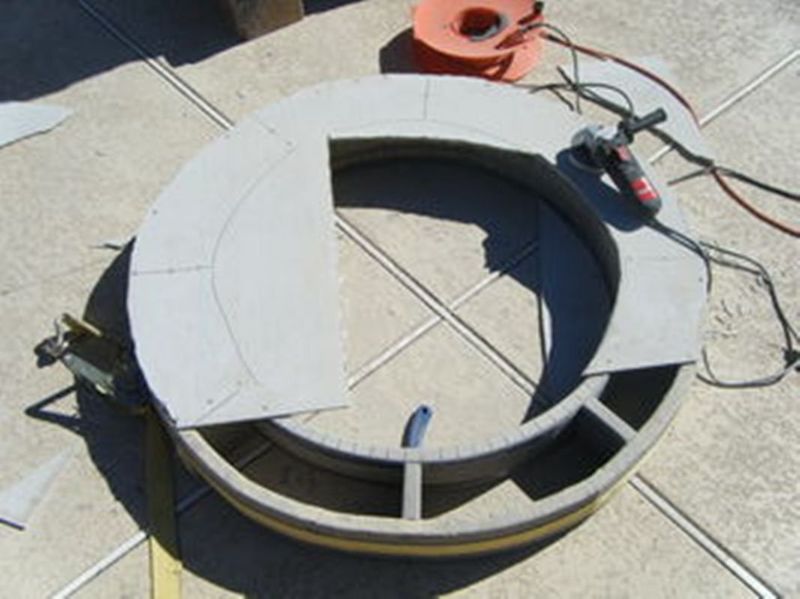

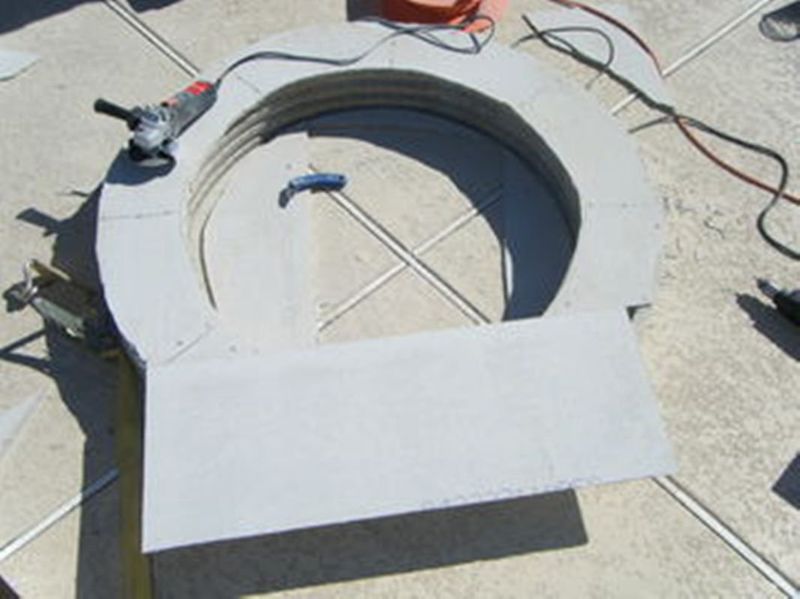

Начнем с того, что при помощи винтов прикручиваем к нашей заготовки листы гипсоволокна. В дополнение к винтам необходимо применять огнеупорный строительный клей- это придаст прочность конструкции.

Трехуровневый газовый мангал

Трехуровневый газовый мангал

Трехуровневый газовый мангал

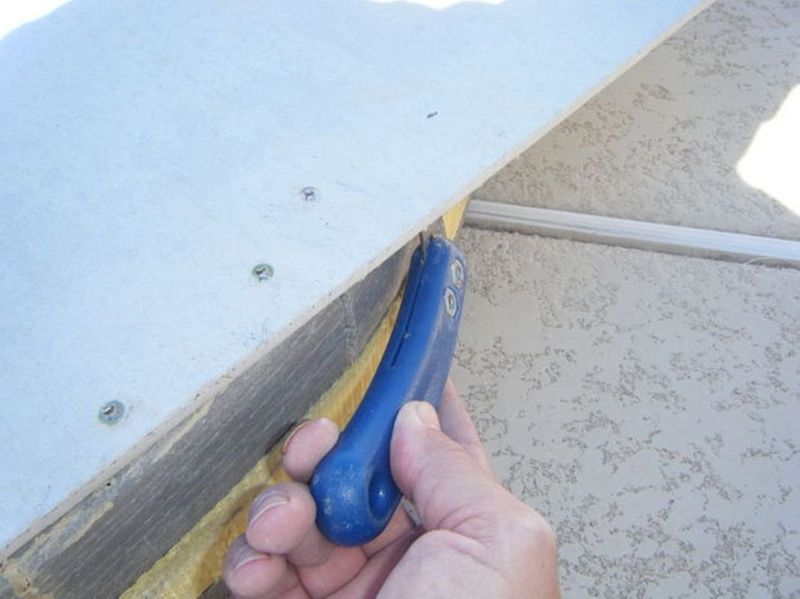

Используя специальный нож, срежьте излишки материала по краям.

Трехуровневый газовый мангал

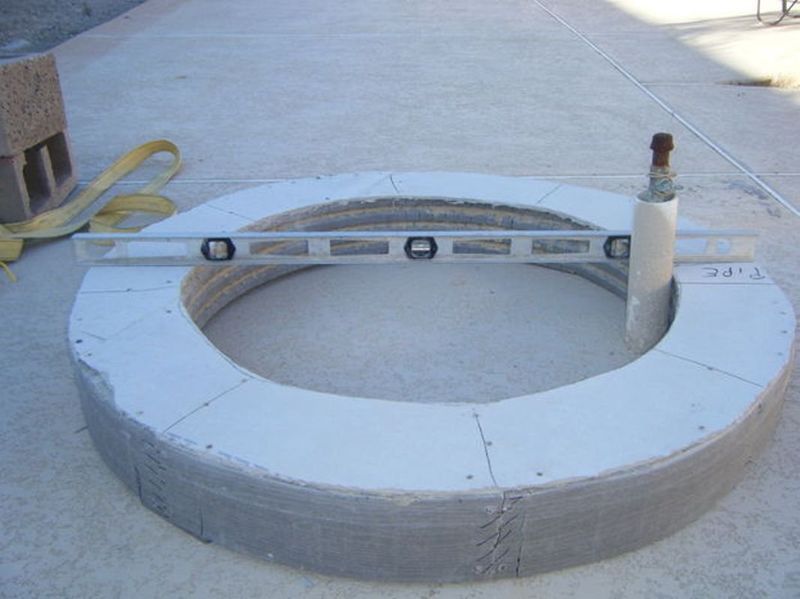

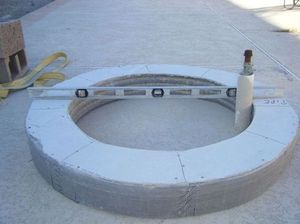

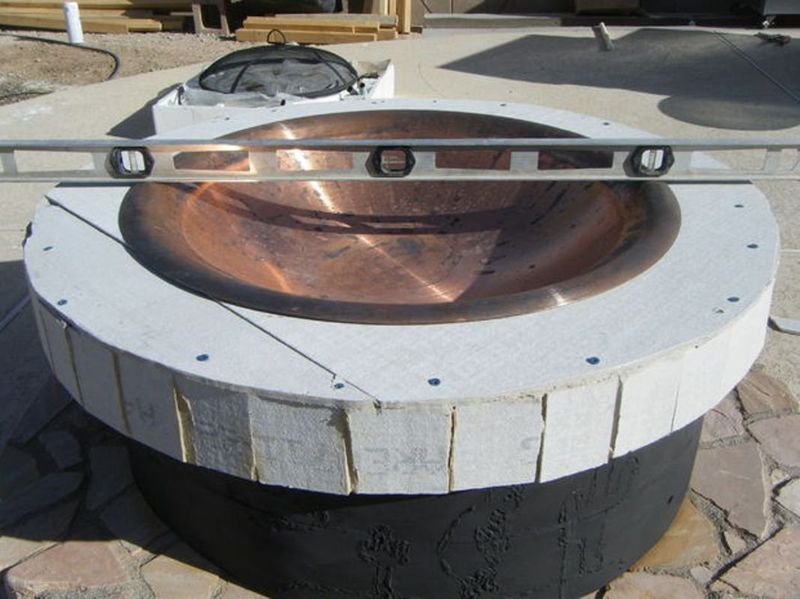

Убедитесь, что конструкция скреплена прочно. При помощи уровня проверьте ровная ли у вас получилась поверхность.

Трехуровневый газовый мангал


Шаг 3. Декорация поверхности

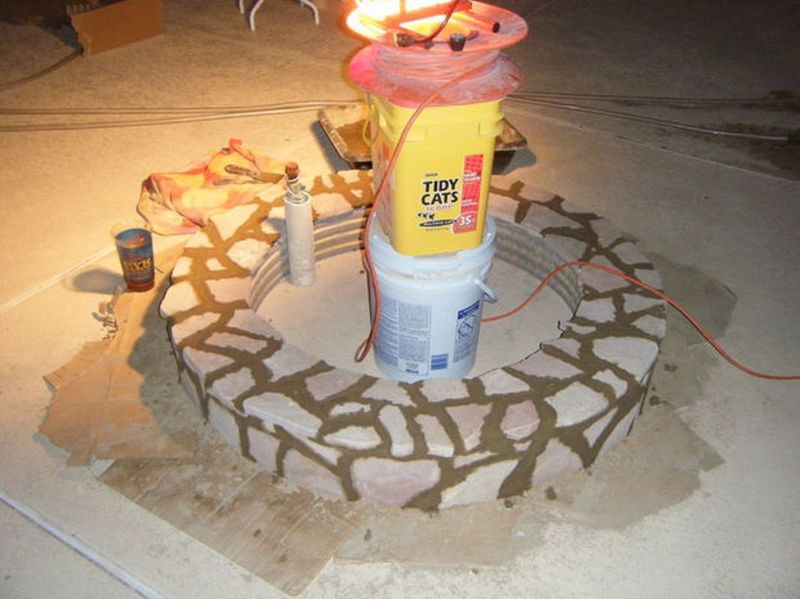

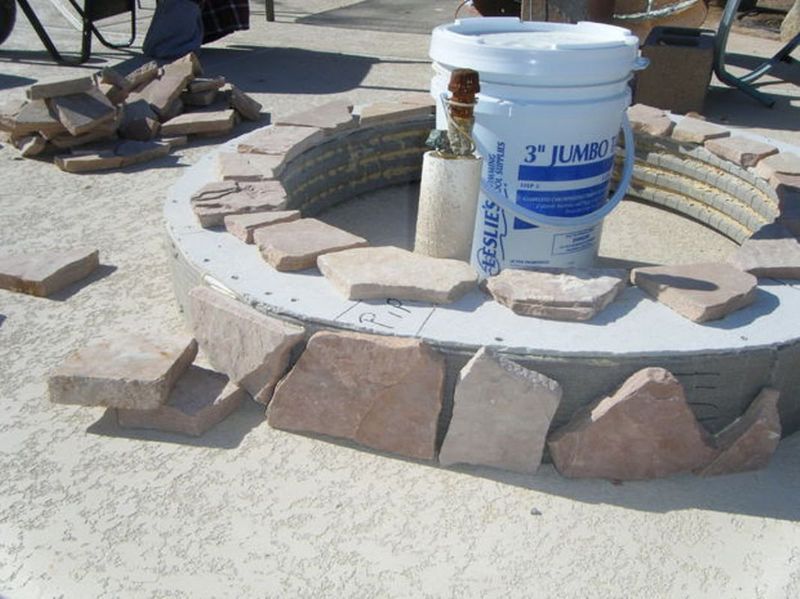

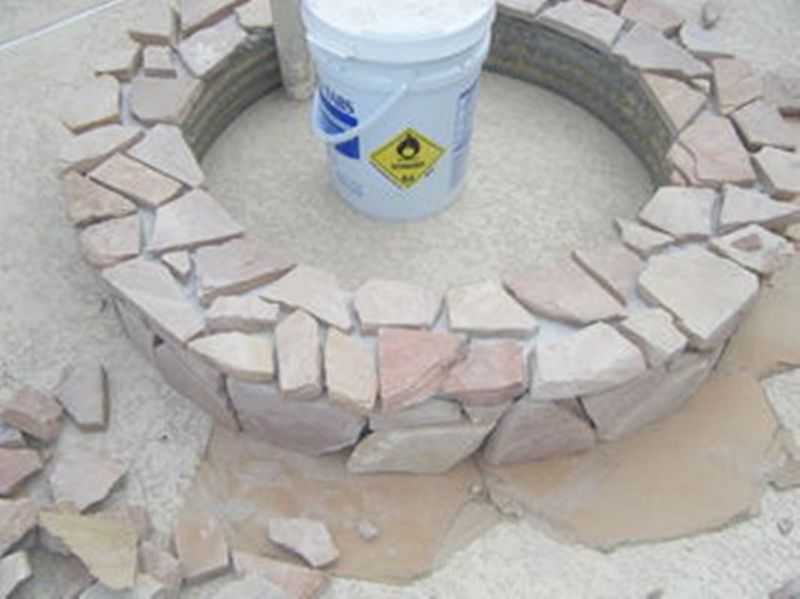

С помощью плитняка декорируем поверхность ямы.

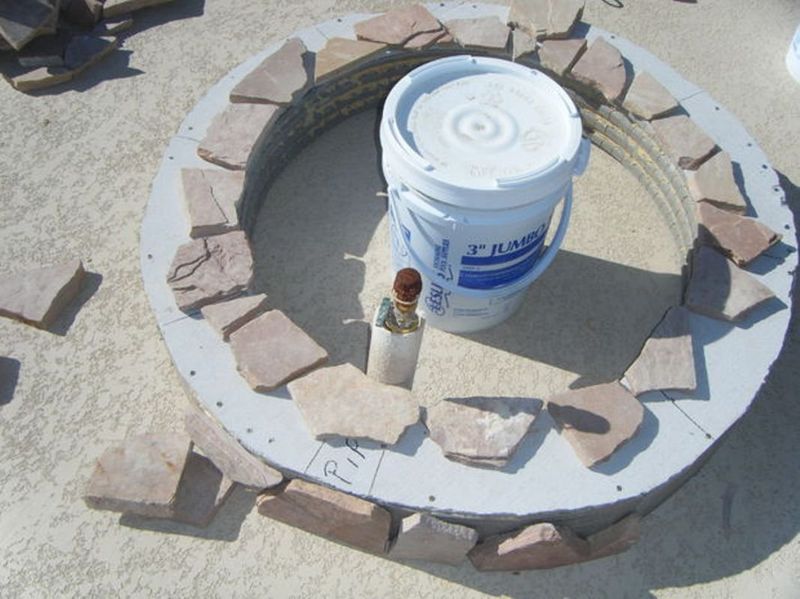

Использовать можно куски плитняка любой формы. Для того чтобы их закрепить на листе ГВЛ понадобится раствор цемента. При желании в него можно добавить необходимый цвет. Главное чтобы не было пустот между кусками плитняка.

Трехуровневый газовый мангал

Трехуровневый газовый мангал



Трехуровневый газовый мангал



Трехуровневый газовый мангал



Шаг 4. Основа второго яруса

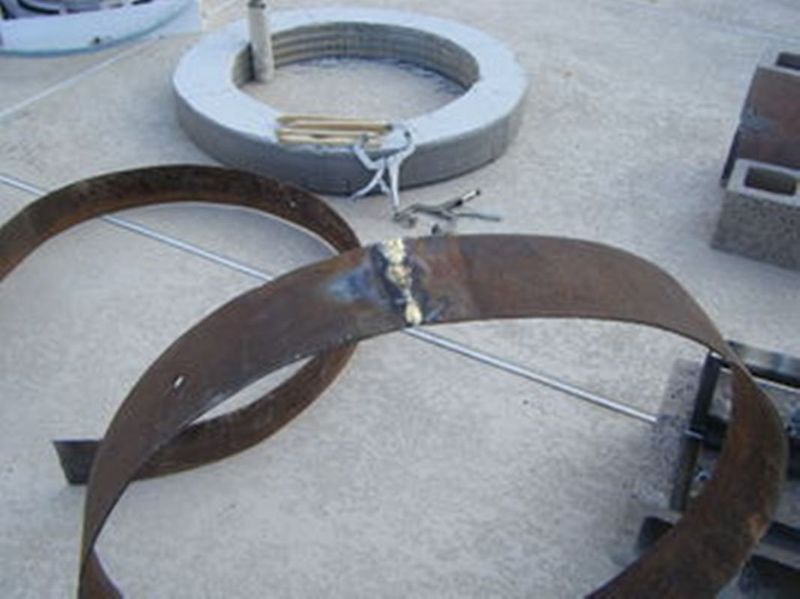

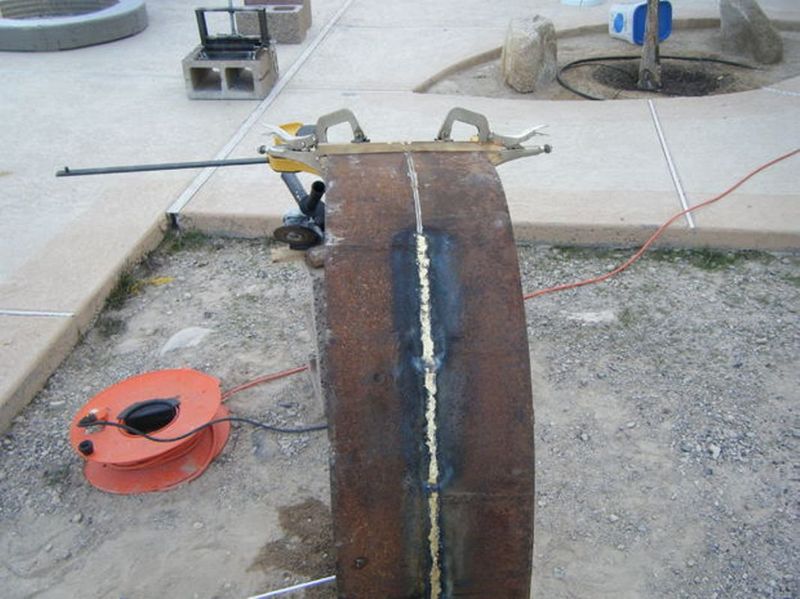

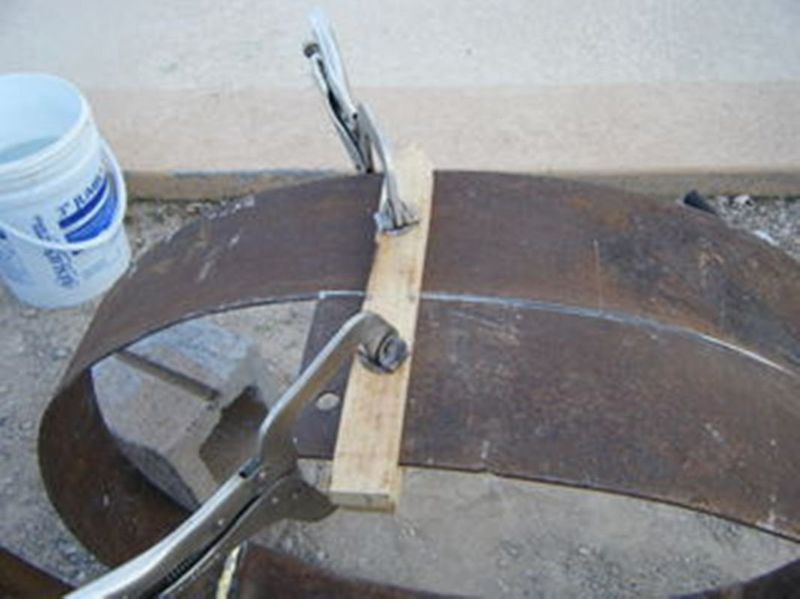

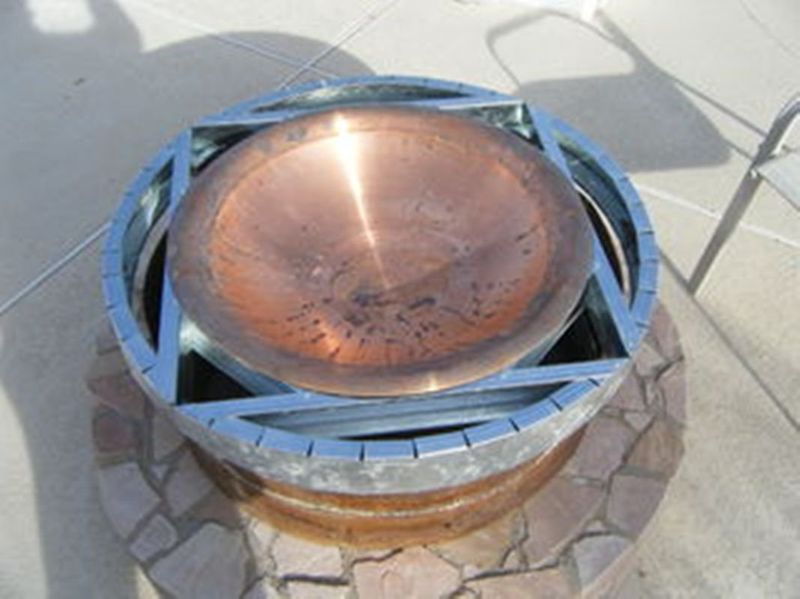

Теперь следует сделать основу второго яруса. Он будет сделан из металлических полос, которые надо закрепить между собой при помощи сварочного аппарата. Как это сделать показано на следующих фотографиях.

Трехуровневый газовый мангал

Трехуровневый газовый мангал

Трехуровневый газовый мангал

Трехуровневый газовый мангал

Шаг 5. Крепеж

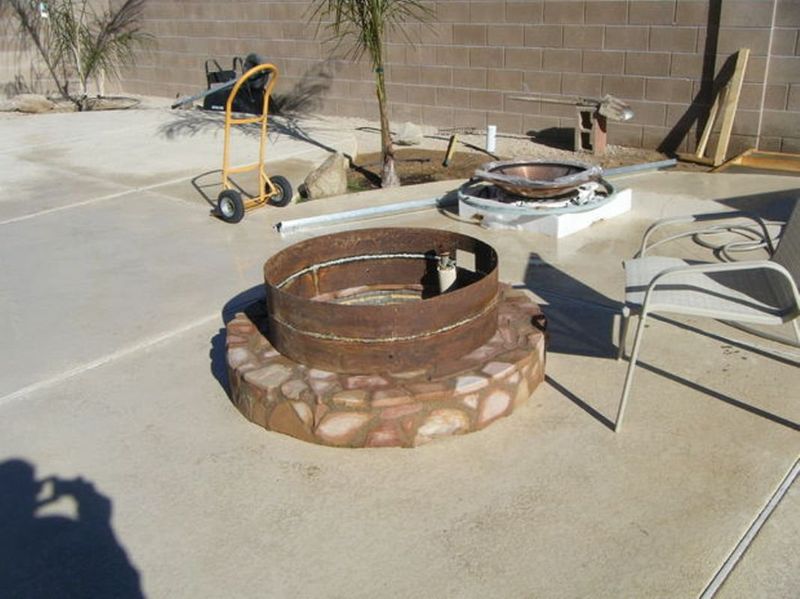

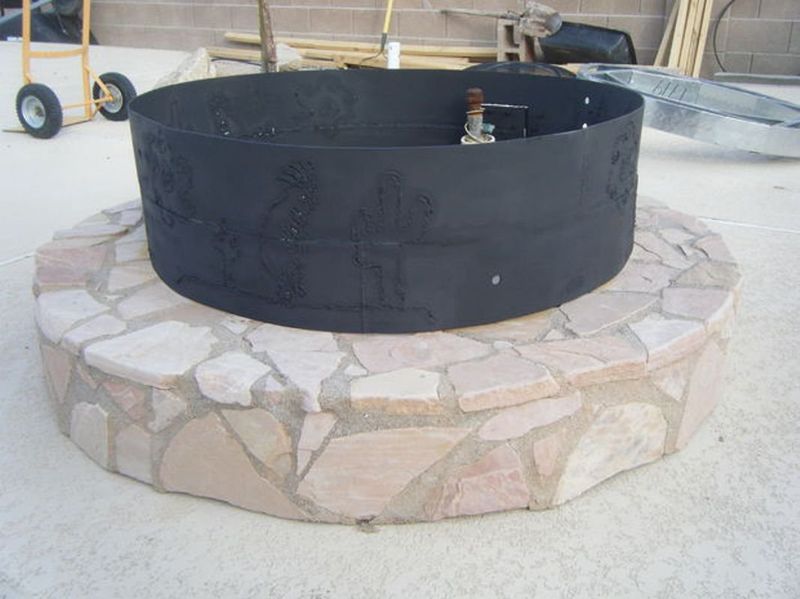

Второй ярус нужно закрепить и раскрасить. Рисунок может быть любым. На фото ниже показано, как правильно закрепить его к нижнему ярусу.

Трехуровневый газовый мангал


Шаг 6. Установка верхушки

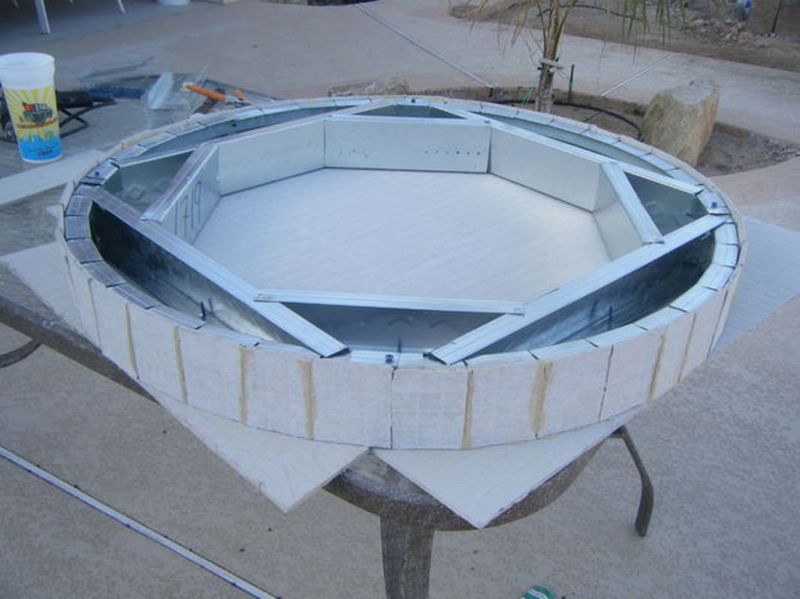

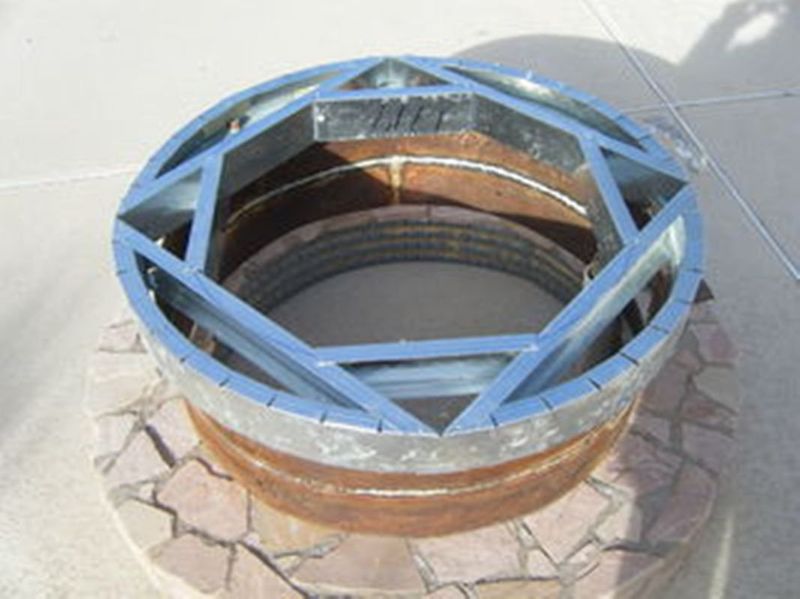

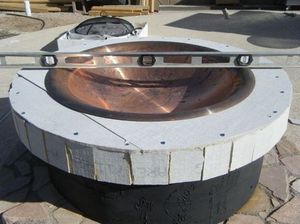

Для начала из металлических профилей надо сделать каркас. Скрепляем их между собой саморезами. Затем надо обшить этот каркас, также как и нижний ярус, листом ГВЛ. Он должен иметь форму восьмигранника.

Трехуровневый газовый мангал

Трехуровневый газовый мангал

Трехуровневый газовый мангал

Трехуровневый газовый мангал


Шаг 7. Декорация

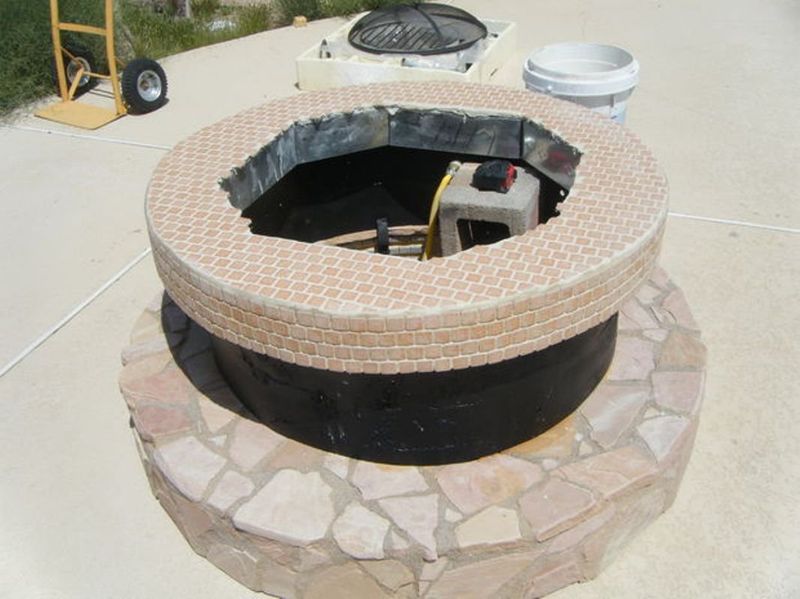

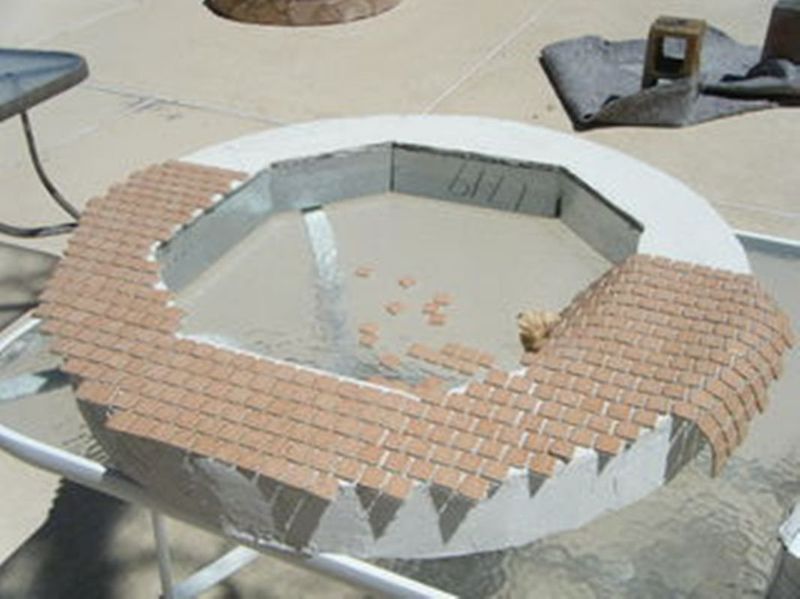

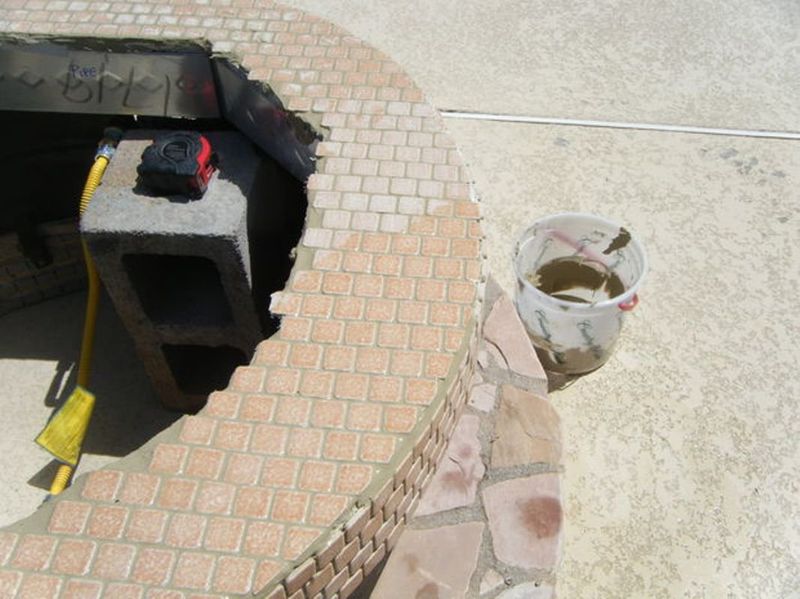

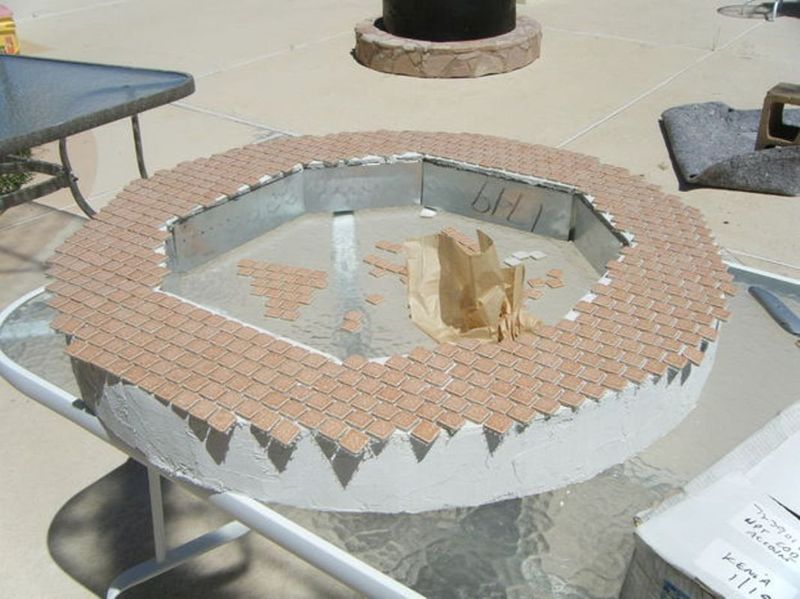

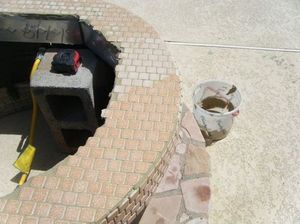

Теперь когда, верхняя часть ямы готова ее надо задекорировать при помощи плитки. Особенно подойдет для этой цели мозаичная плитка.

Трехуровневый газовый мангал

Трехуровневый газовый мангал

Трехуровневый газовый мангал

Трехуровневый газовый мангал

Трехуровневый газовый мангал


Шаг 8. Газ

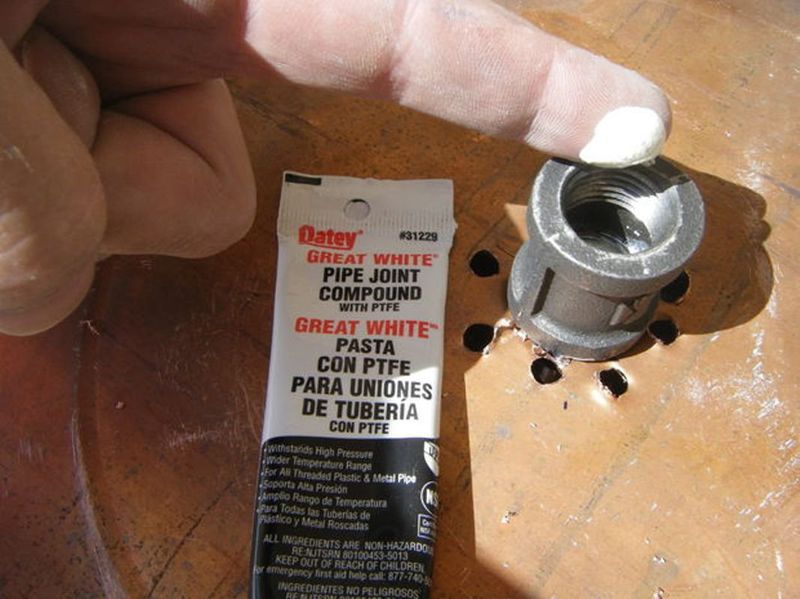

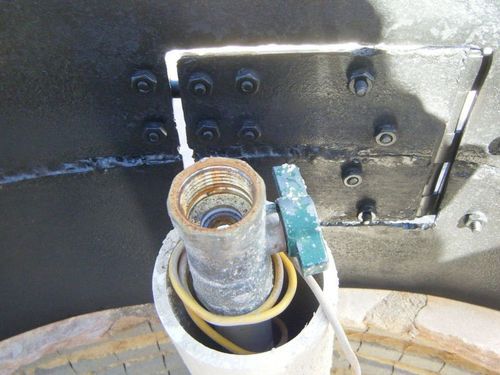

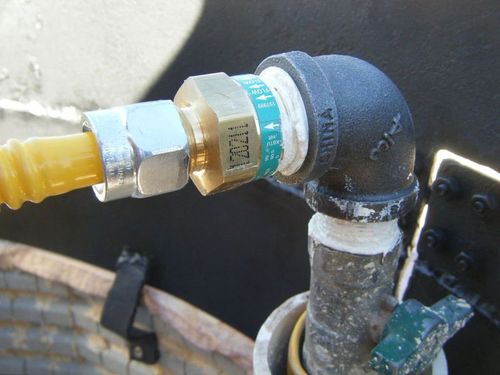

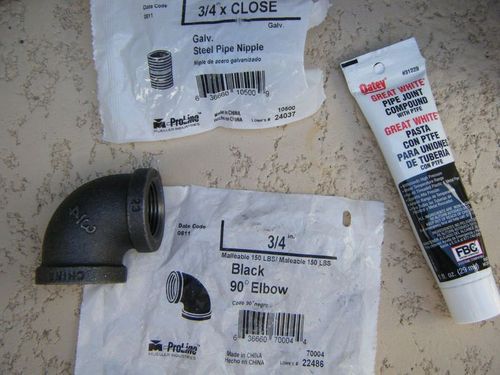

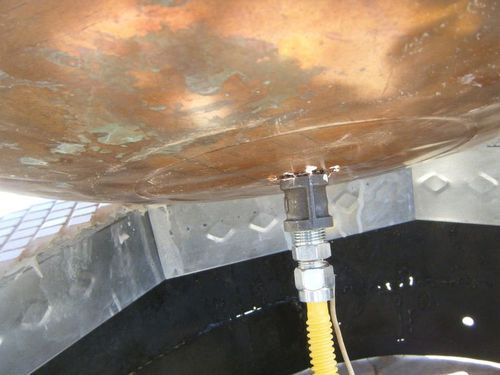

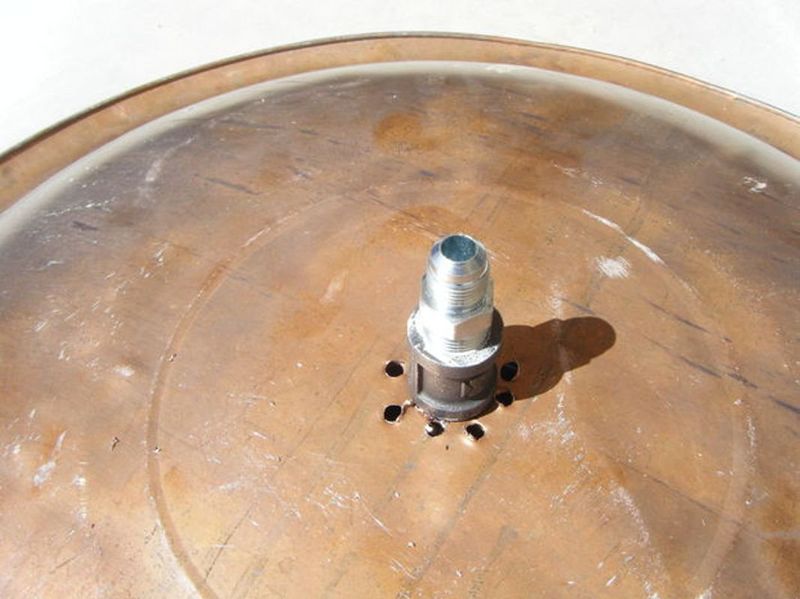

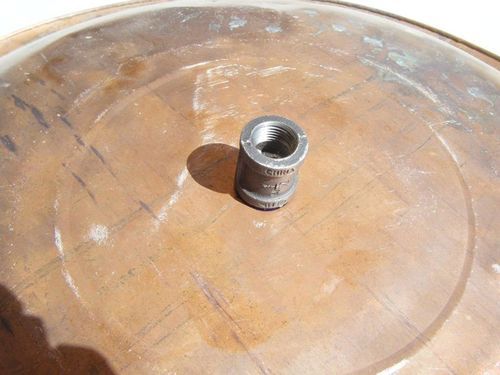

Используя гибкий шланг и газовую заглушку подсоединяем все к нашему мангалу.

Трехуровневый газовый мангал

Трехуровневый газовый мангал

Трехуровневый газовый мангал

Трехуровневый газовый мангал

Трехуровневый газовый мангал

Трехуровневый газовый мангал

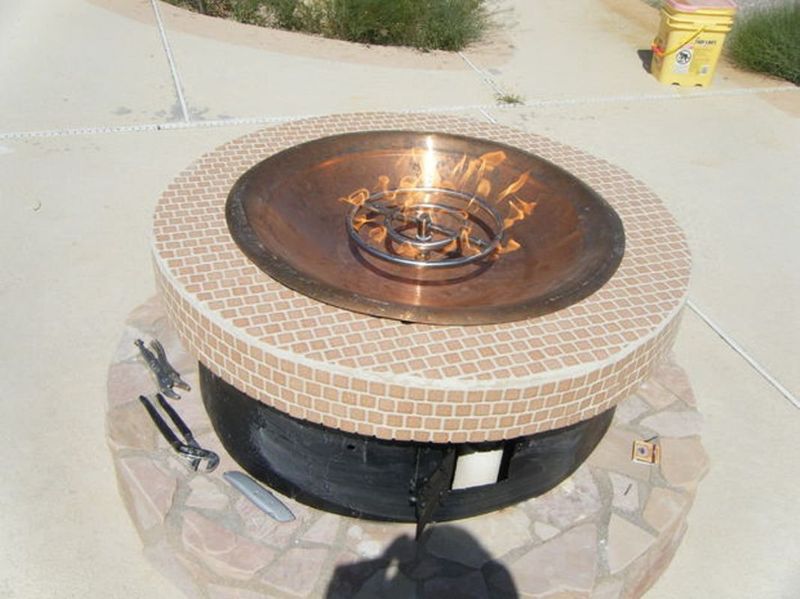

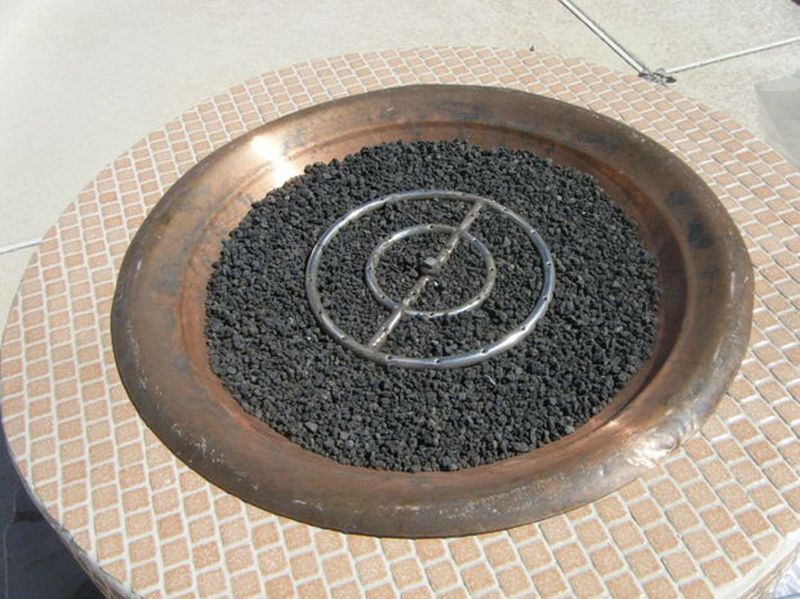

Вот и все. Удивительный мангал готов

Трехуровневый газовый мангал

Трехуровневый газовый мангал
