ЛЕД-надпись "Христос Воскресе" на Иконостас к Пасхе.

Для изготовления данной надписи потребовалось:


- Лист фанеры размером 1,5х1,5 (м) толщиной 10 (мм);
- Светодиодная лента (приблизительно): зелёная 6м и красная 10м;
- Блок питания 12V 100W;
- Провод ПВС 2х1,5 + вилка, кусочек многожильного провода 6 кв.мм (для перемычек);
- Паяльник, эл.лобзик, шуруповёрт (бита, сверло 8мм), линейка, карандаш, канцелярский нож, ножницы, термопистолет;
- Уголок мебельный 90 градусов 4шт + саморезы.



Процесс изготовления

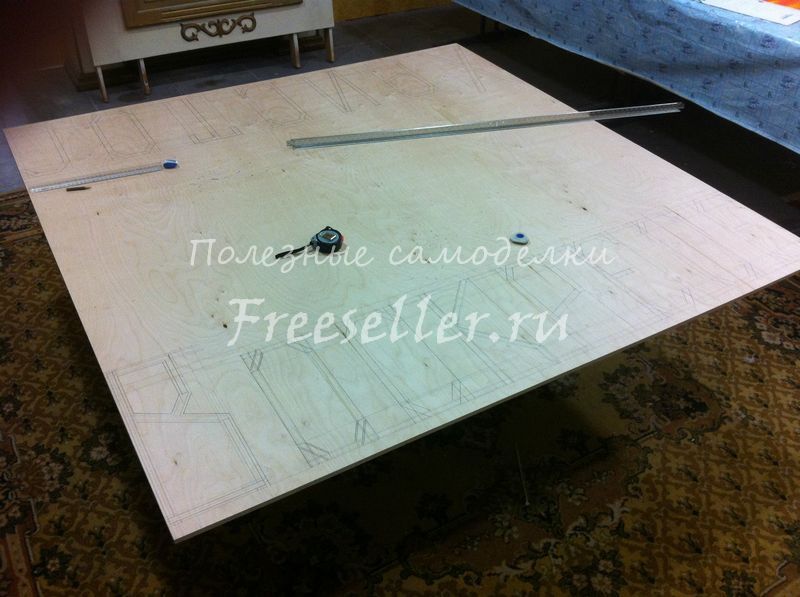

Так как требовалось сделать всё очень быстро, то материал было велено не жалеть (чтобы избежать лишних соединений), поэтому буквы были начерчены исходя из длины листа, с нужным расстоянием между собой.

Светодиодная надпись к Пасхе


Размеры букв высчитывались таким образом, чтобы нарезанная кусочками лента (мин. 5см) полностью заполняла букву.

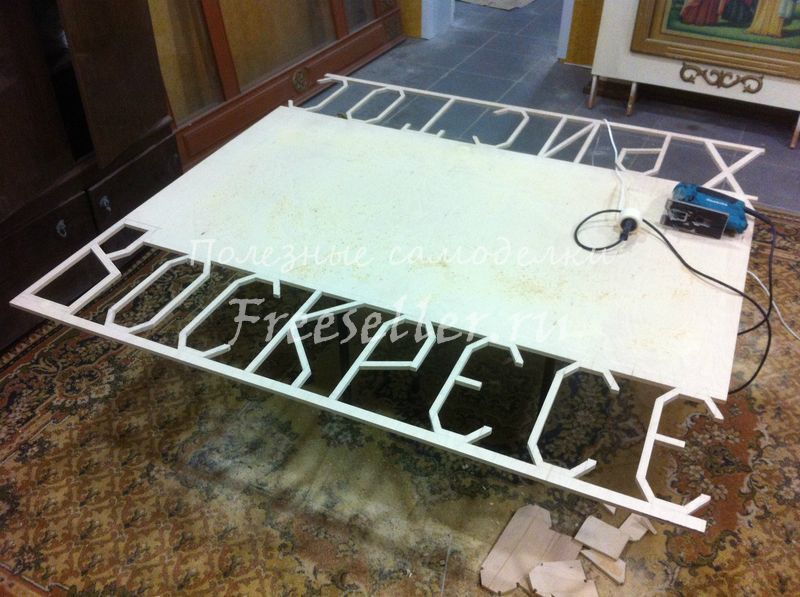

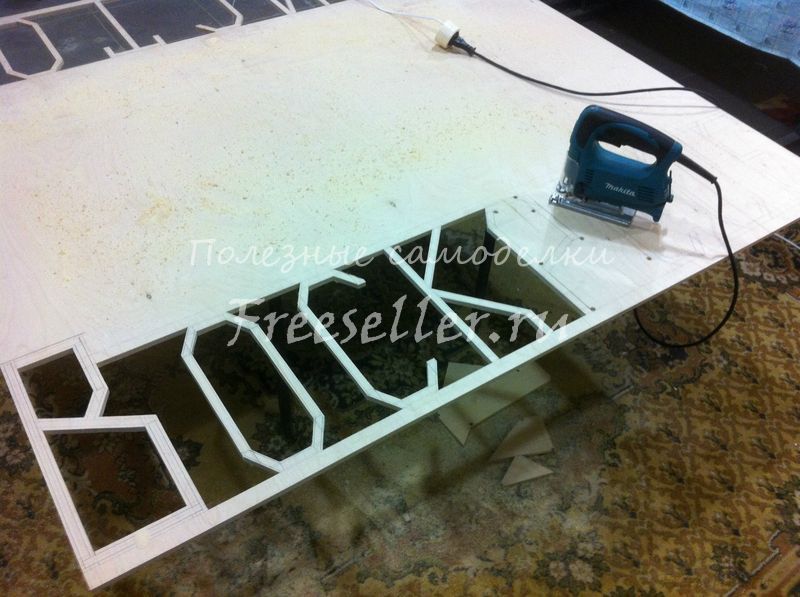

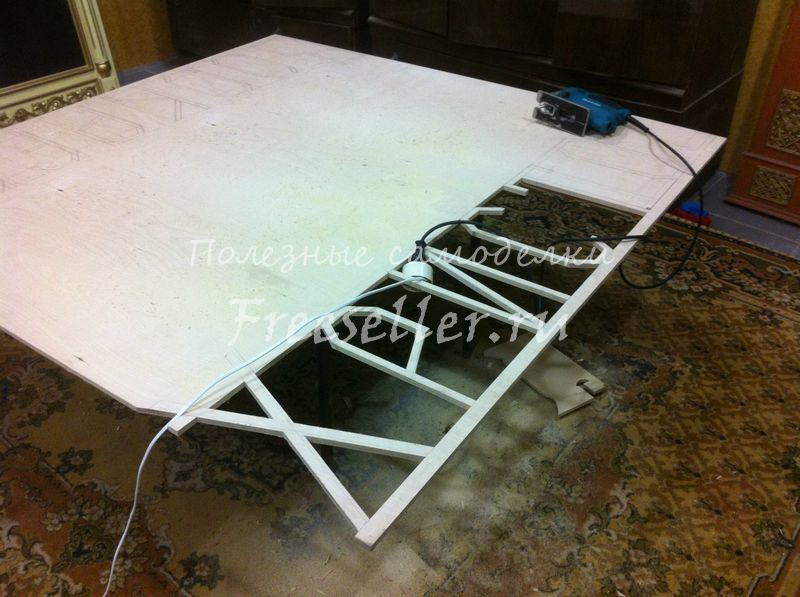

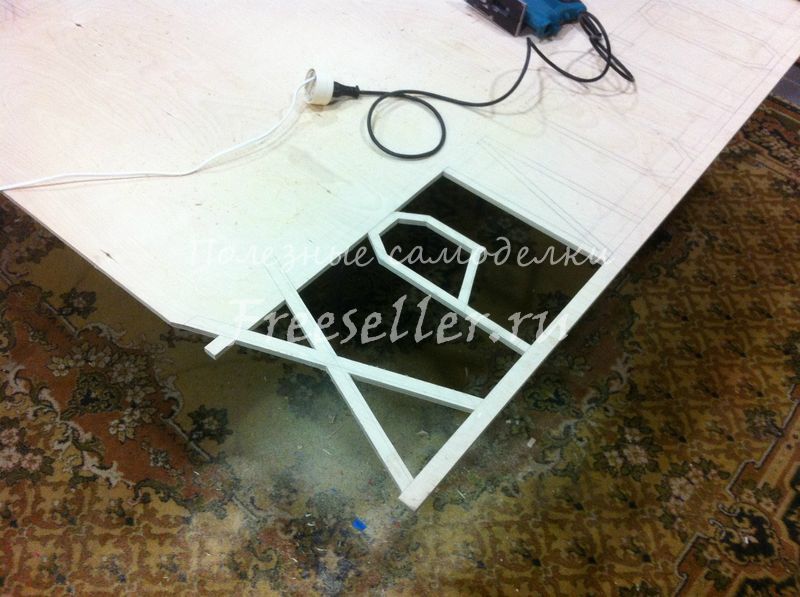

После того как надпись начерчена измеряется нужное кол-во лед-ленты и подсчитывается мощность блок питания. Далее сверлом высверливаются отверстия для пилки лобзика, в тех местах где требуется вырезать лишние куски фанеры.

Светодиодная надпись к Пасхе


Светодиодная надпись к Пасхе
Светодиодная надпись к Пасхе
Светодиодная надпись к Пасхе

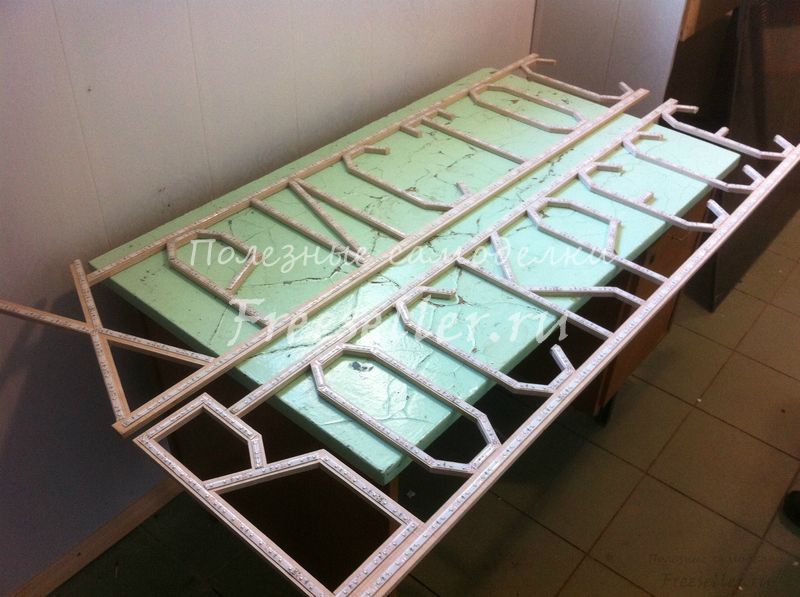

После того как работы по вырезанию закончены - сметается пыль и наклеивается лента, припаиваются перемычки. Места пайки прошёл термоклеем.

Светодиодная надпись к Пасхе



Светодиодная надпись к Пасхе

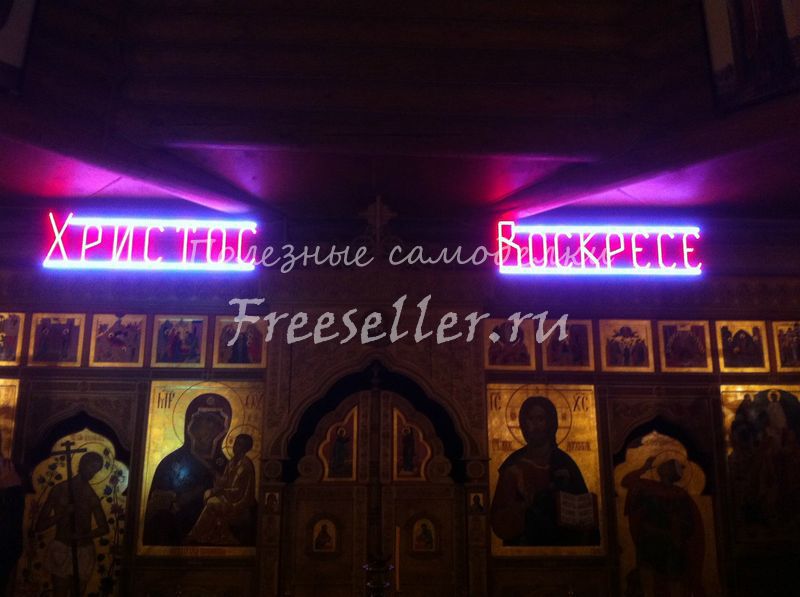

Саморезами прикрепил с обратной стороны мебельные уголки, которые держат надпись на Иконостасе.

Светодиодная надпись к Пасхе

Полезные Самоделки


Комментарии пользователей (4)
  1. admin 300 29
    #1 admin 10 апреля 2015 10:18
    Отличная работа!!! Кира смотрю тоже участие принимала.

  2. Ochumelyj 33 5
    #2 Ochumelyj 10 апреля 2015 11:23
    Цитата: admin
    Отличная работа!!! Кира смотрю тоже участие принимала.

    Александр, спасибо!
    Кира- первая помощница! Без неё бы не успел) Вперёд меня перемычки паяла! Ещё потом меня подгоняла)))

  3. MiK 540 146
    #3 MiK 11 апреля 2015 02:47
    Красиво получилось!
    Только вот какое огромное количество работы Вам пришлось проделать, выпиливая лобзиком каждую буковку из такого большого листа фанеры.
    Может быть все таки можно было найти какой-нибудь более легкий вариант, например, попробовать склеить буквы из тонких деревянных реек. Хотя, возможно, это тоже не так просто.
    Но тем не менее, результат конечно получился превосходный! Я думаю эта надпись значительно усилит впечатление от праздника.
    И кстати, еще у меня возникла такая идея.
    А что, если вместо обычной светодиодной ленты, взять многоцветную RGB ленту с контроллером. В этом случае надпись меняла бы цвет и переливалась. Может тогда было бы еще лучше.
    А вообще может быть это был бы уже перебор. Поскольку Пасха все таки не светский, а церковный праздник.

  4. Ochumelyj 33 5
    #4 Ochumelyj 13 апреля 2015 01:49
    Цитата: MiK
    Красиво получилось!
    Только вот какое огромное количество работы Вам пришлось проделать, выпиливая лобзиком каждую буковку из такого большого листа фанеры.
    Может быть все таки можно было найти какой-нибудь более легкий вариант, например, попробовать склеить буквы из тонких деревянных реек. Хотя, возможно, это тоже не так просто.
    Но тем не менее, результат конечно получился превосходный! Я думаю эта надпись значительно усилит впечатление от праздника.
    И кстати, еще у меня возникла такая идея.
    А что, если вместо обычной светодиодной ленты, взять многоцветную RGB ленту с контроллером. В этом случае надпись меняла бы цвет и переливалась. Может тогда было бы еще лучше.
    А вообще может быть это был бы уже перебор. Поскольку Пасха все таки не светский, а церковный праздник.


    MiK, спасибо за оценку!
    Такую работу на тот момент я делал впервые и как к ней подойти не имел абсолютно никакого представления... Какой формы будут буквы, какого размера, как расположены и т.д., и т.п.. А ещё нужно было сделать побыстрее.
    Можно было нарезать реек и из них клеить буквы, но как они в дальнейшем себя повели бы... Высота букв в районе 30см, надпись находится почти под потолком, а плюсовая температура там приличная. И когда был ограничен шириной листа, тут то и попёрло) Форму букв подглядел на одной из старых икон.
    Простая LED-лента с блоком питания обошлась тогда 5000 рублей... RGB стоила в два раза дороже.
