Прицеп на велосипед для байдарок



Уже не за горами майские праздники. Наверняка вы уже начали планировать, чем будете заниматься в эти теплые деньки. Выезд с друзьями на речку будет отличной идеей. Но на чем, же довести до места отдыха каяк? В этом мастер-классе вы ознакомитесь с подробной инструкцией изготовления трейлера для байдарок.

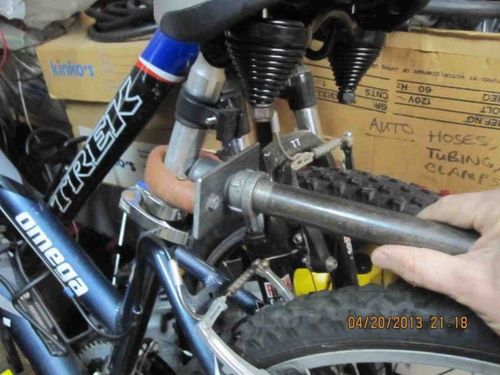

Тележка будет прикрепляться к велосипеду с помощью обыкновенного автомобильного шланга. Он будет проходить под сиденьем велосипеда. Так как шланг мягкий он хорошо монтируется, а также поглощает незначительные удары.
Каркас прицепа изготавливается из древесины, а колеса можно взять от садовой тачки. Они отлично подойдут.

Материал, который необходим для работы:

- колеса от садовой тачки - 2 шт. диаметр 25 см;
- металлическая труба - диаметр 1,9 см, длина 3 м;
- деревянные рейки;
- гайки, болты, гвозди;
- автомобильный шланг.

Прицеп на велосипед для байдарок


Инструменты необходимые для работы:

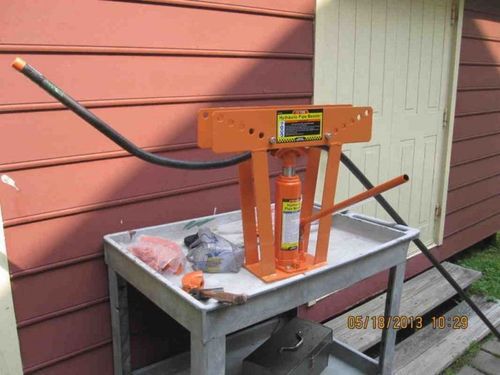

- Гидравлический пресс, чтобы согнуть металлическую трубу;
- сверло;
- гаечные ключи;
- пилы;
- напильники.



Инструкция по изготовлению


Этап 1: Изготовление крепежной системы
При помощи резинового шланга на поворотах прицеп будет следовать за велосипедом, а не препятствовать ему.

Прицеп на велосипед для байдарок

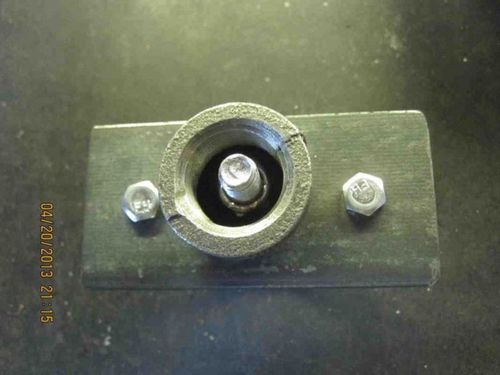

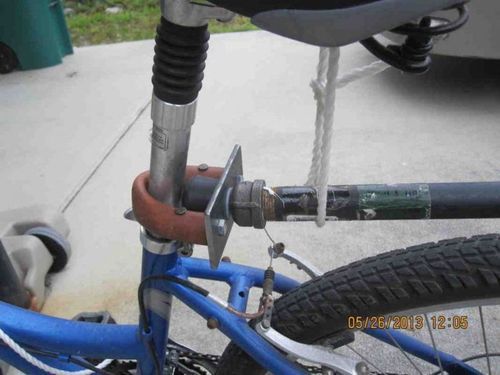

Контргайка установлена в самом центре основного механизма. На конце металлической трубы нарезана резьба. С помощью этих элементов прицеп будет повторять наклоны за велосипедом.

Прицеп на велосипед для байдарок


Когда велосипед поедет по неровной поверхности, прицеп также будет ехать вверх и вниз, так как в механизме присутствует резиновый шланг.

Прицеп на велосипед для байдарок


Отсоединение и установка:

Прицеп на велосипед для байдарок

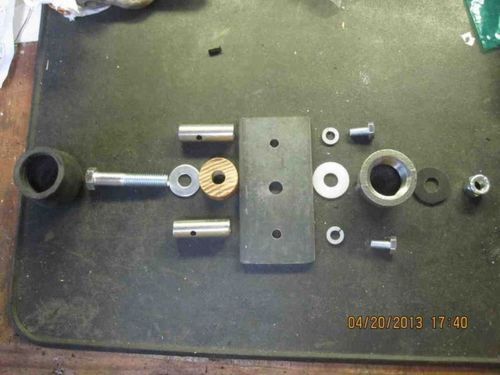

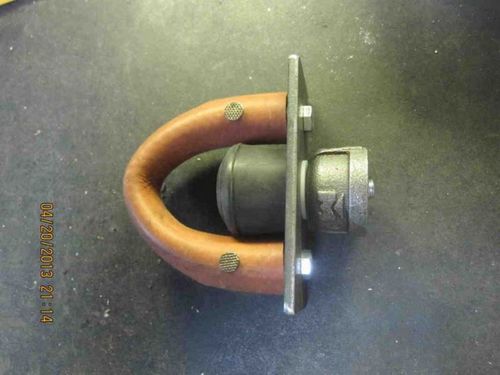

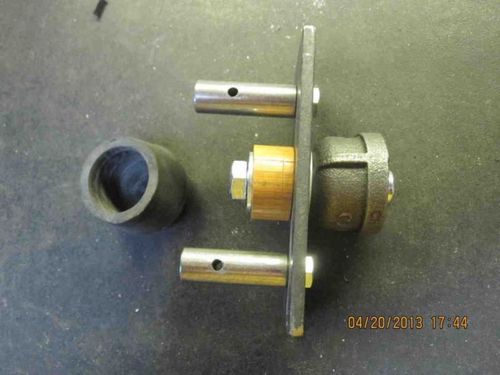

Автомобильный шланг находится на штырях, которые удерживают 2 штифта из металла.

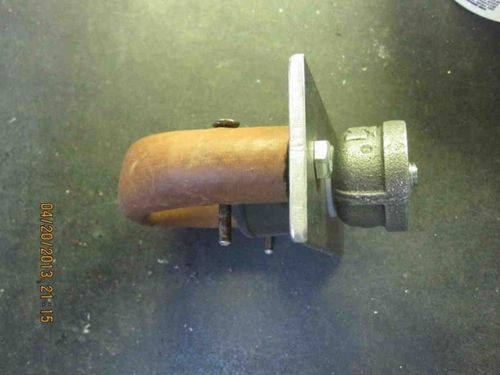

При необходимости отстегнуть механизм, необходимо всего лишь демонтировать один из штифтов и сдвинуть в сторону шланг. Чтобы присоединить все обратно, необходимо вернуть шланг и штифт на место.

Подробно всю работу можно рассмотреть на фотографиях.

Прицеп на велосипед для байдарок



Этап 2: Установление трубы
Носовая часть байдарок должна хорошо поддерживаться для этого используется изогнутая труба из металла. Также эта труба несет на себе 60% длины байдарки.

Прицеп на велосипед для байдарок

Прицеп на велосипед для байдарок



Прицеп на велосипед для байдарок

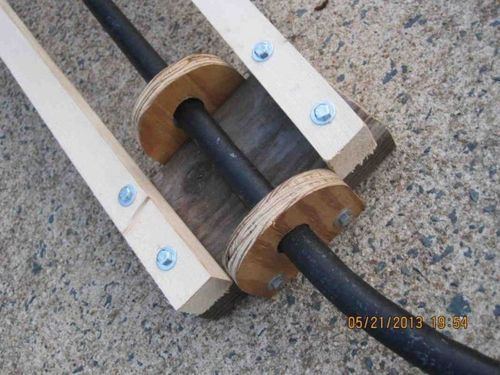

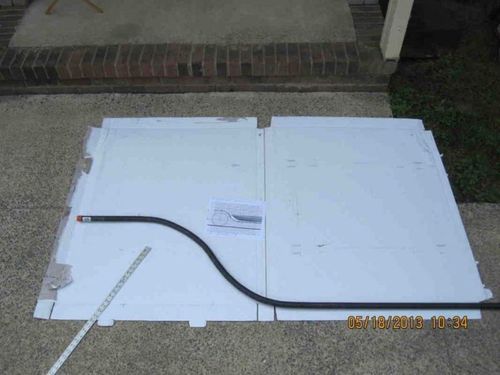

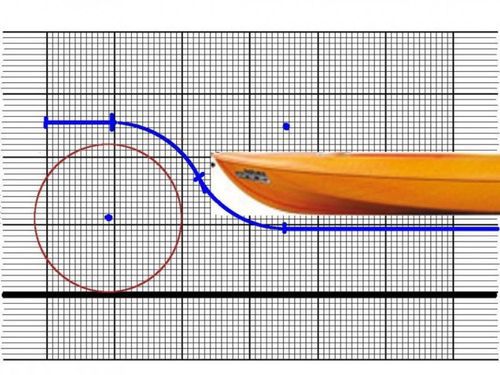

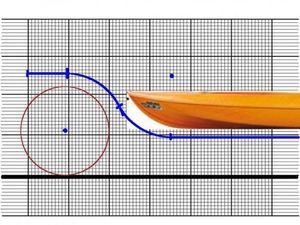

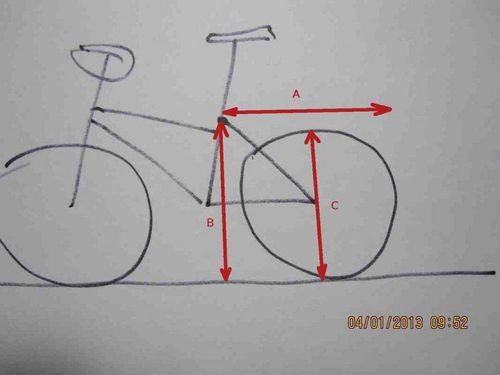

Все изгибы соответствуют тому, чтобы днище байдарок не трогали землю, а также ничто не мешало движению заднего колеса велосипеда. Трубу необходимо сгибать соответственно инструкции на фотографии.

Прицеп на велосипед для байдарок


Этап 3: Сборка деталей

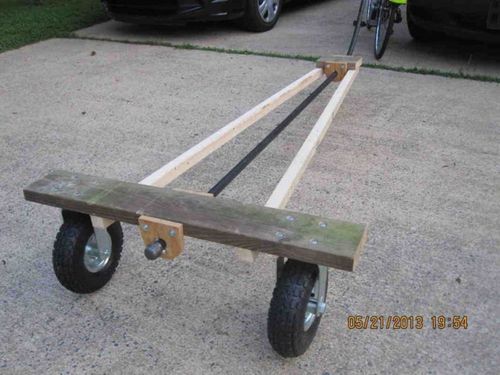

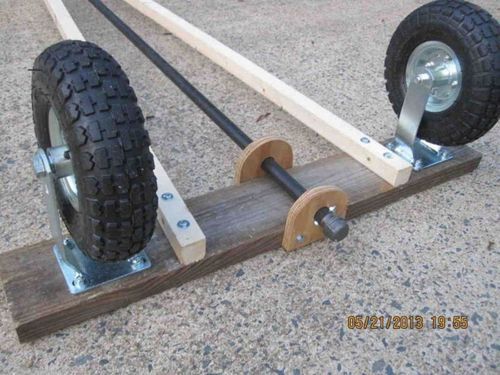

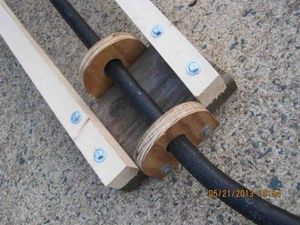

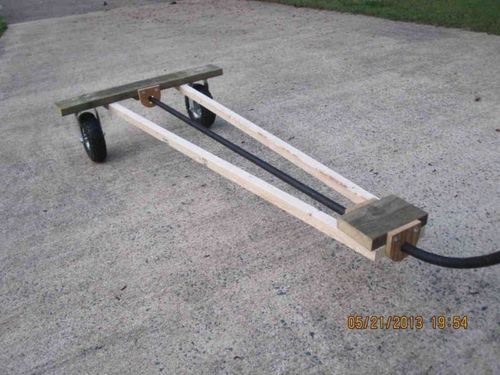

Затем необходимо вырезать из дерева детали, которые показаны на фотографии, и скрепить их с помощью шурупов.

Прицеп на велосипед для байдарок

Прицеп на велосипед для байдарок

Прицеп на велосипед для байдарок

Прицеп на велосипед для байдарок


Этап 4: Сбор люльки
На этом этапе необходимо изготовить, а затем установить направляющие. Они будут поддерживать байдарку с обеих сторон.

Прицеп на велосипед для байдарок


Чтобы дно каяка не повредилось при движении, необходимо отделать люльку специальным покрытием.

Этап 5: Проверка механизма
Проверьте, чтобы все соединения были сильно затянуты.

Прицеп на велосипед для байдарок

Прицеп на велосипед для байдарок

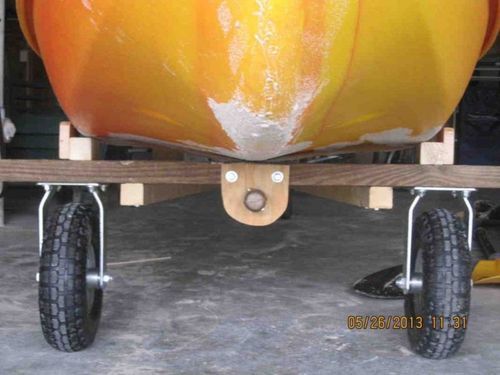

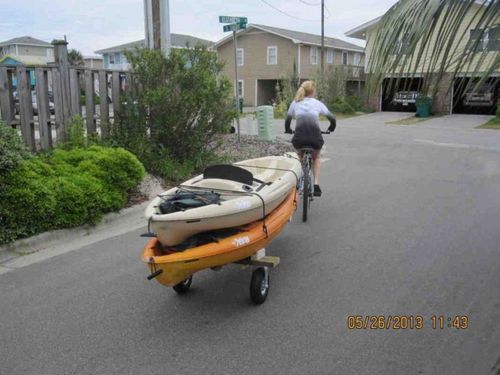

Теперь можно установить лодки на прицеп и крепко привязать их ремнями.

Прицеп на велосипед для байдарок


Этап 6: Доработки после тестового заезда

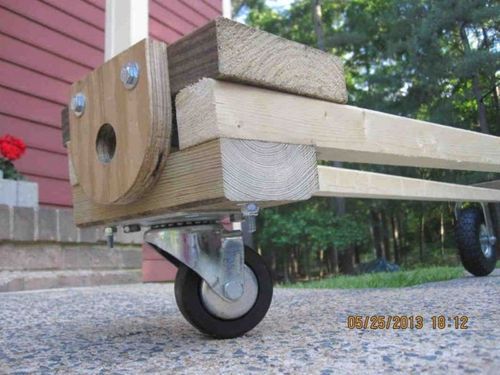

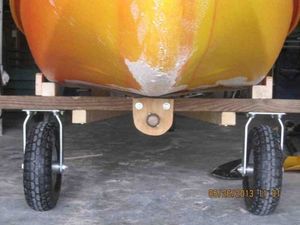

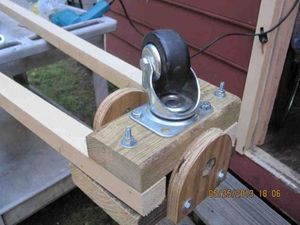

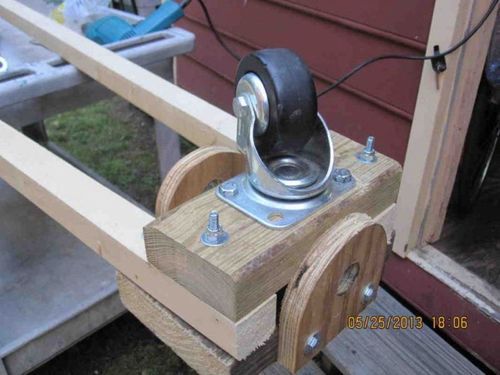

После тестового заезда для удобства было решено добавить еще одно маленькое колесо на переднюю ось. С этим колесом станет удобнее ставить прицеп при остановках, а также с ним будет легче ездить по дорогам.

Прицеп на велосипед для байдарок

Прицеп на велосипед для байдарок


Затем было решено привязать трубу к самому сиденью, так как она находилась слишком близко к заднему колесу велосипеда.

Прицеп на велосипед для байдарок


Направляющие, на которые приходится практически весь вес груза, решено было увеличить с 15 до 30 см. Таким образом, увеличивается устойчивость и уменьшается шанс получения ударов.

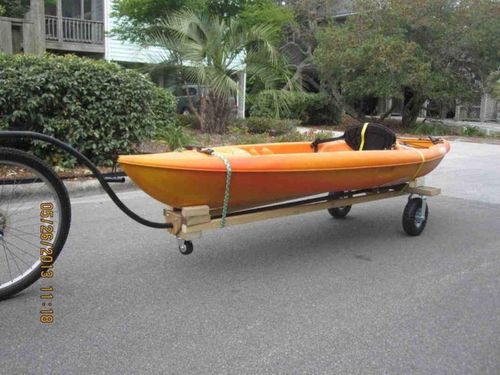

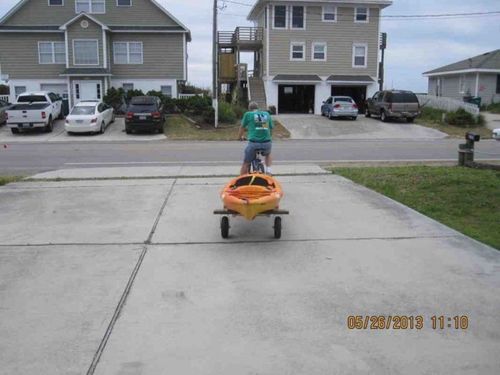

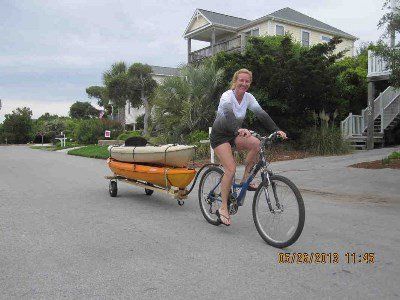

Прицеп на велосипед для байдарок готов!
