...Когда среди богатого ассортимента настенных светильников, не было найдено подходящего, было решено - сделать самому!

Вся история началась с того, что... мама работает медсестрой. И при очередном "завале" на работе, она берёт письменную работу на дом (амбулаторные карты, направления и т.п.). Света одной настольной лампы не хватало, да и при включении люстры глаза всё равно быстро уставали от тусклого света и кучи теней. Нужен был светильник с направленным и ярким светопотоком. Просмотрев кучу возможных "сВетИл ЛаМпАчЕк МаДе Ин ЧиИнА" и цен на них... решил пойти в стройгипермаркет.
Всё необходимое, в принципе, было куплено в одном магазине (Леруа Мерлен).
Сразу говоря про цену, самое дорогое здесь это светодиодные лампочки. Они обошлись порядка 750рублей (за 3шт.). На остальное ушло примерно 1300рублей... В общей сумме немало, но в итоге получилось то, что было нужно!)

Потребовалась следующая куча инструментов:
- Сверлильный станок + набор свёрл по металлу;
- Гравёр + насадки;
- Клёпальник для вытяжных заклёпок;
- Паяльник + канифоль, олово;
- Тиски;
- Слесарный инструмент: пассатижи, молоток, уголок слесарный, набор надфилей, отвёртки, рулетка... ;
- Чертёжный набор: линейка, карандаш, циркуль... ;

Расходный материал:
- Стаканчик для зубных щёток - 3шт;
- Патроны электрические: Е-14 -3шт, GU 5,3 - 3шт;
- Эпоксидный клей;
- Анкер забивной латунный (цанга): М6 - 2шт, М8 - 7шт.;
- Алюминиевый профиль разной конфигурации (длиной 1 метр):
квадратный, прямоугольный, труба (2вида), уголок (2вида), полоса (2вида), тавр;
- Пружинки ассорти (в автозапчастях);
- Винты, шайбы, гайки - М3, М4, М5, М6, М8;
- Заклёпки 3x6;
- Провод ПуГВ 1x0,5 кв.мм, ПУГНП 2x1,5 кв.мм (лапша);
- Электрическая вилка, выключатель на провод кнопочный, тумблер - 4шт;
- Термоусадка, кембрик, распаячная коробка - 2шт;
- Аэрозольная краска в баллончиках (жёлтая и зелёная);
- Светодиодная лента: 60см белого и 30см зеленого свечения + блок питания 12V 6W;
- Светодиодные лампы типа GU 5,3 220V 5W белого нейтрального цвета 4700К - 3шт.

Дело было так:
Т.к. всё делалось экспромтом, то... первым делом прошу прощение, за отсутствие более подробных фотографий процесса изготовления!
Плюс алюминиевых деталей - легкая конструкция и быстрая обработка, но минус - сложность соединения (при отсутствии аргоновой сварки). Поэтому, всё подбирал таким образом, чтобы внутренние и наружные размеры профилей совпадали по посадкам, например во внутрь квадратного 12х12 можно было вставить с лёгким натягом трубку с наружным диаметром 10мм. Забивной анкер М6 прекрасно запрессовал в трубку с наружным диаметром 10мм, а М8 в трубку 12мм. И т.д., и т.п..

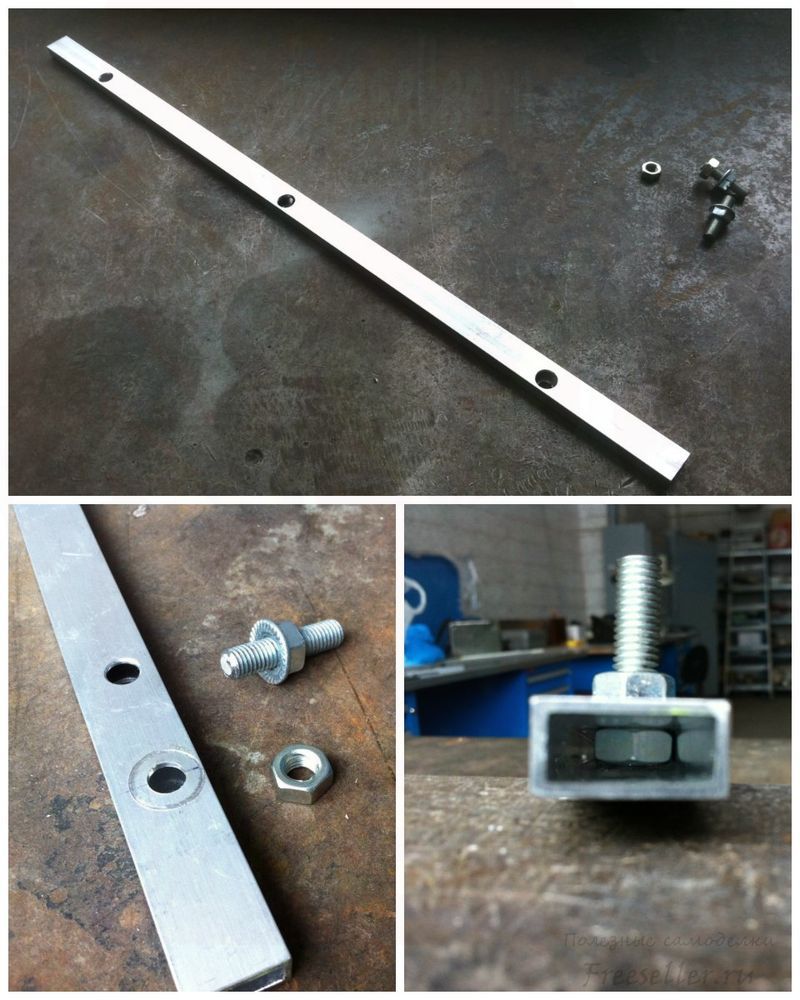

Ширину светильника решил сделать 60см. В качестве центральной несущей части взял прямоугольный профиль 20х10. Разметил на нём места размещения планируемых кронштейнов ламп и отводов крепления к стене. Просверлил отверстия.

Функциональный светильник для рабочего места

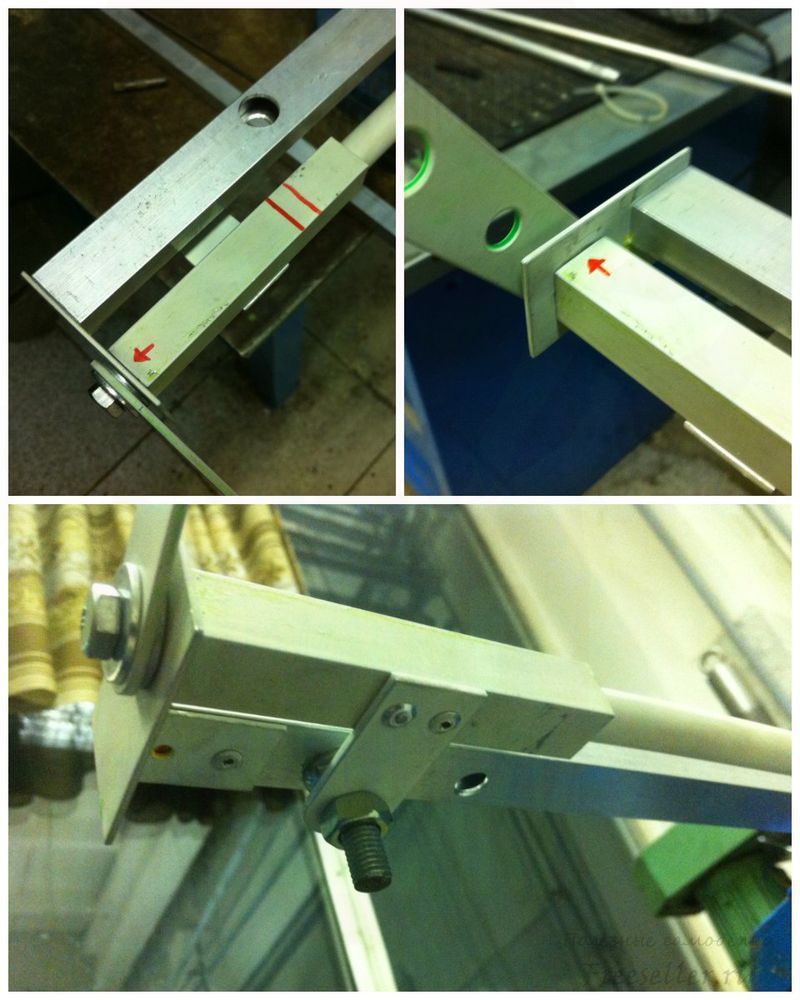

Далее он стал потихоньку "обрастать".

Функциональный светильник для рабочего места


Про плафоны: в начале планировал в стаканчики закрепить патроны Е-14 и ввернуть лампы "миньоны", но свет тусклый и сами лампочки сильно греются. Поэтому пришлось маленько поколдовать:

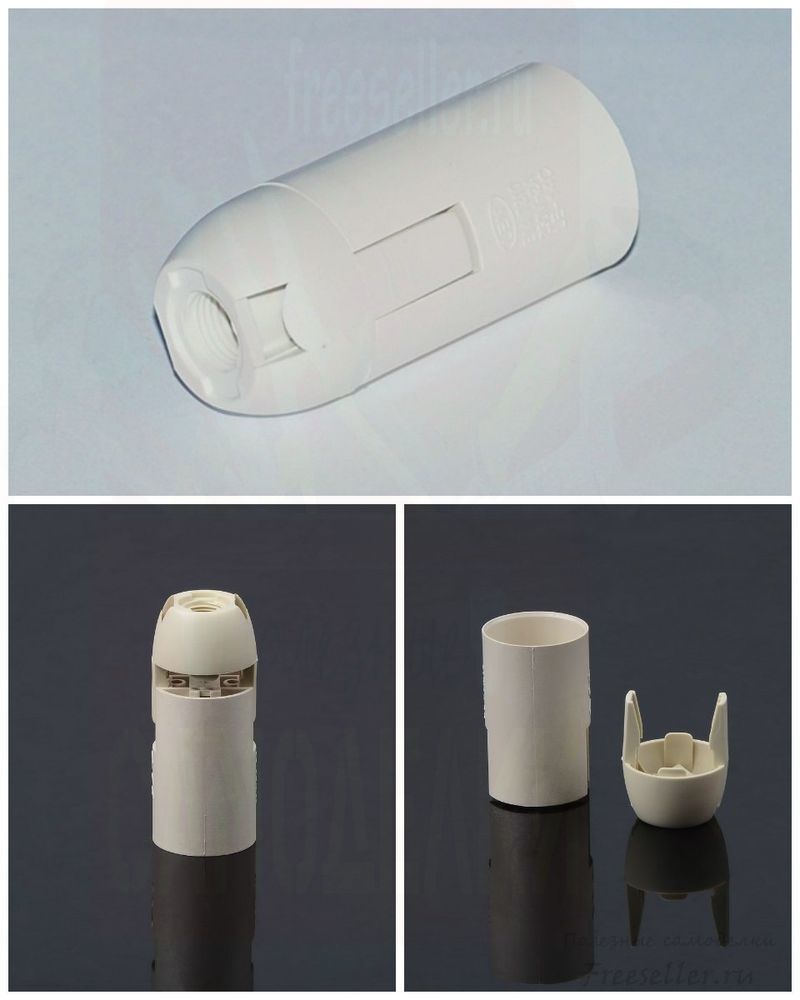

-разобрал патроны, оставил заднюю часть

Функциональный светильник для рабочего места

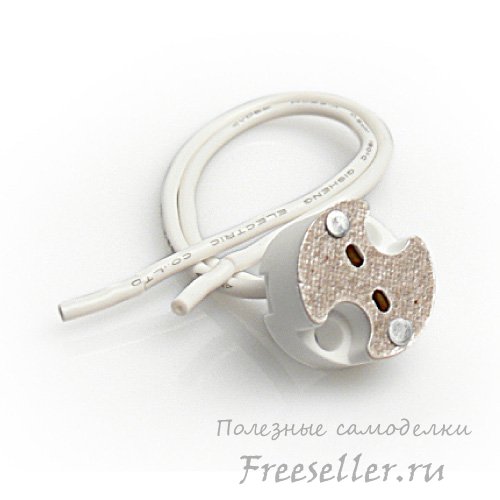

- взял купленные позже патроны GU 5,3

Функциональный светильник для рабочего места

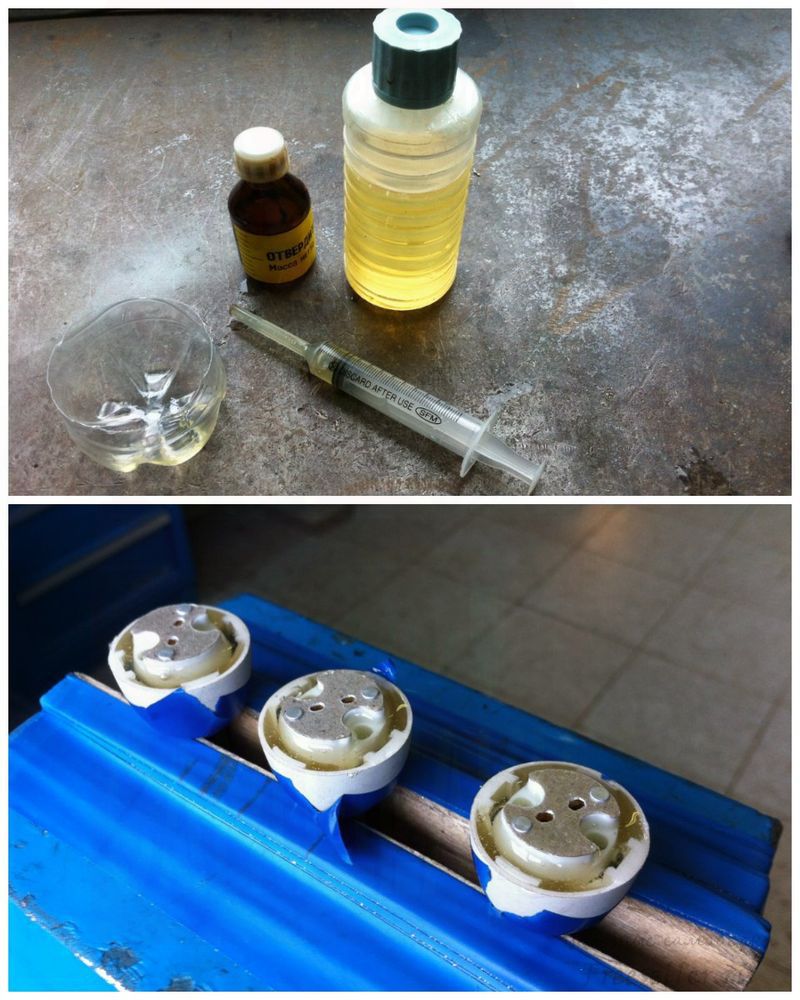

- и соединив эти две детали залил эпоксидным клеем




Функциональный светильник для рабочего места


Постепенно, по мере допиливания и предварительных сборок, понял, что светильник получается "сухой" и не красивый! Решил добавить небольшую "изюминку". Между лапок, крепящих светильник к стене собрал рамку из Г-образного профиля, в которую должен был вставиться "лёгкий" рисунок на оргстекле, отдалённо напоминающий рисунок на стаканчиках.

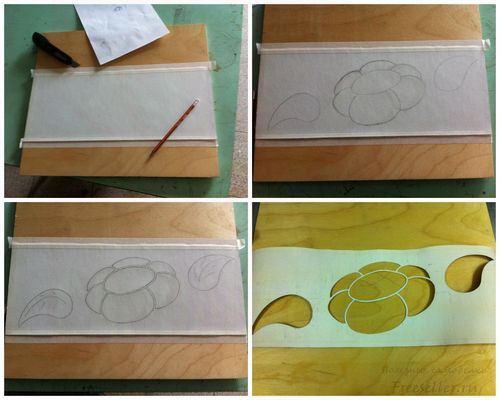

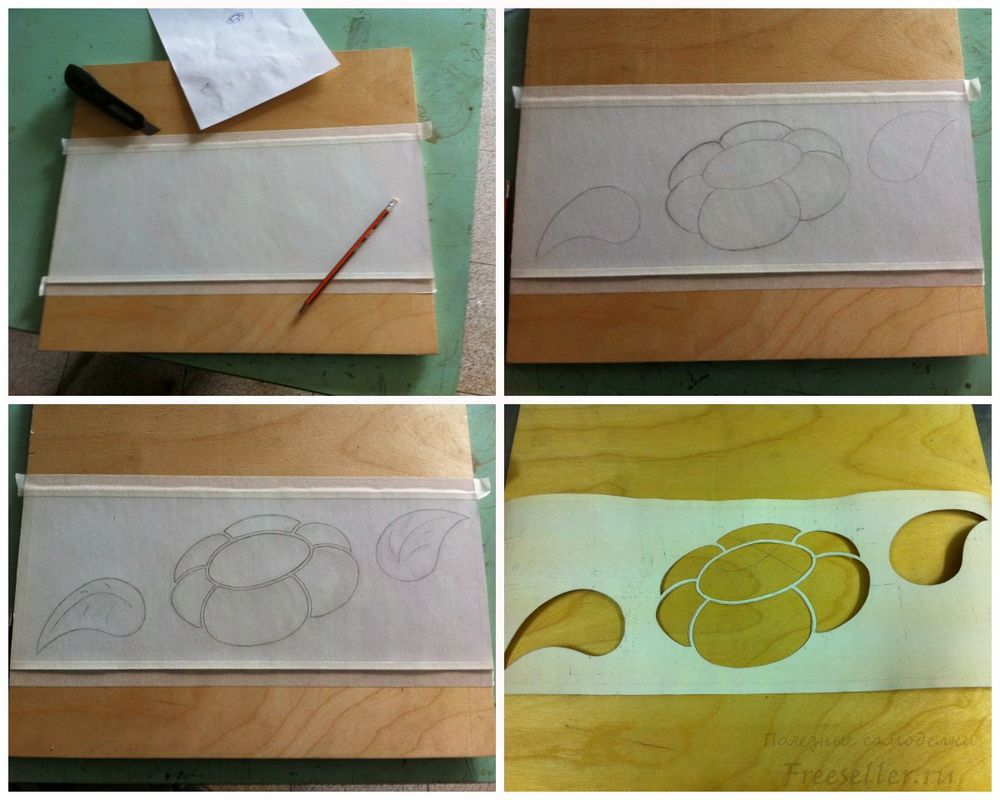

-взял карандаш и от руки набросал трафарет, вырезал его канц.ножом

Функциональный светильник для рабочего места

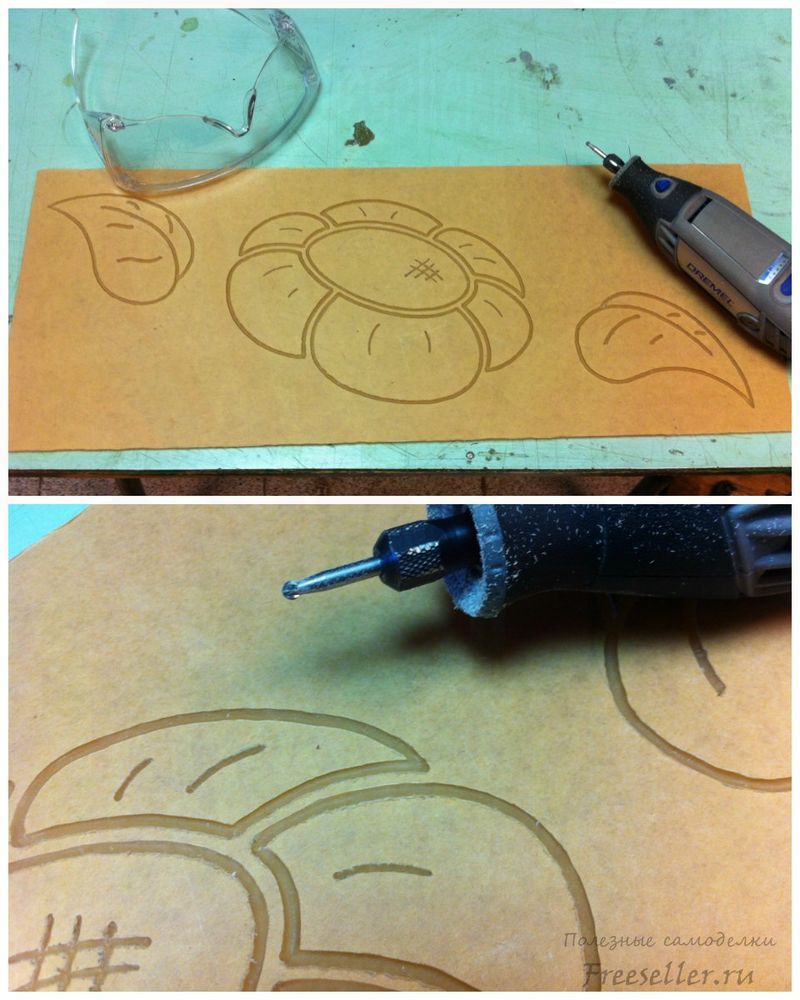

-чуть позже планы поменялись, решил усложнить себе задачу - почему бы не сделать гравировку на оргстекле и не подсветить!? Оргстекло было запечатано с двух сторон бумагой. Его толщина 4мм. Нарисовал по-новой рисунок и прошёл фрезой, приблизительно на глубину 2-3мм.

Функциональный светильник для рабочего места

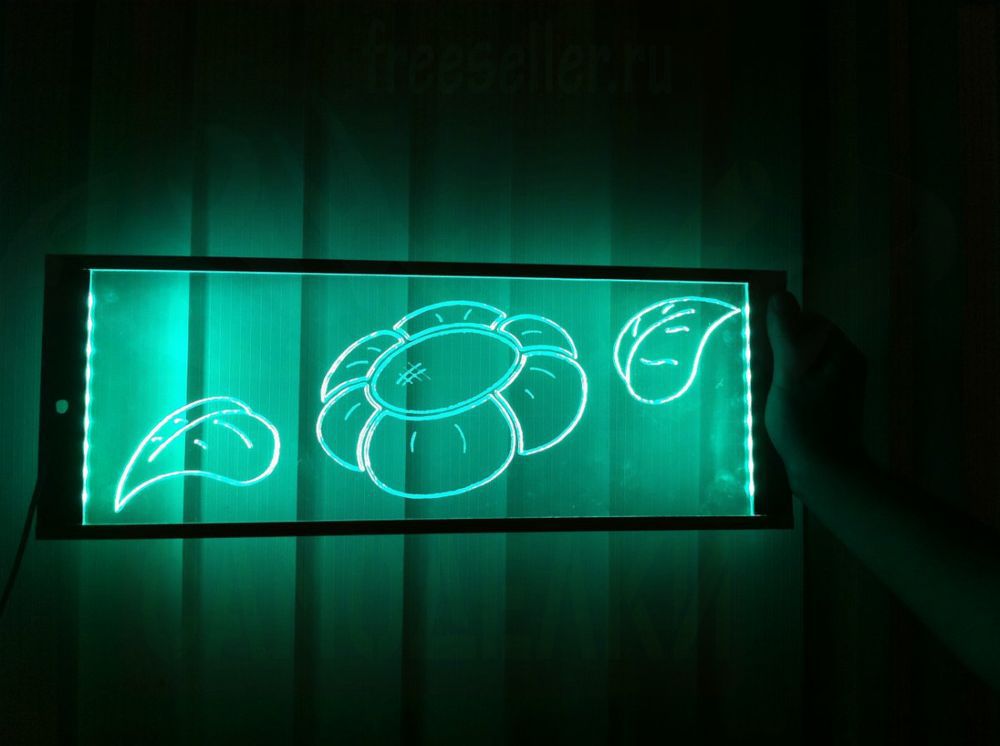

-торцы слегка отполировал (для лучшей светопередачи), снял защитную бумагу и вставил в рамку. Оргстекло вырезал с таким рассчётом: высота чуть меньше внутреннего размера рамки, а длина на 6мм, т.к. ещё должна уместиться светодиодная лента с двух сторон ("бьющая" точно в центр торца). Стекло вклеил в рамку при помощи термоклея.

Функциональный светильник для рабочего места

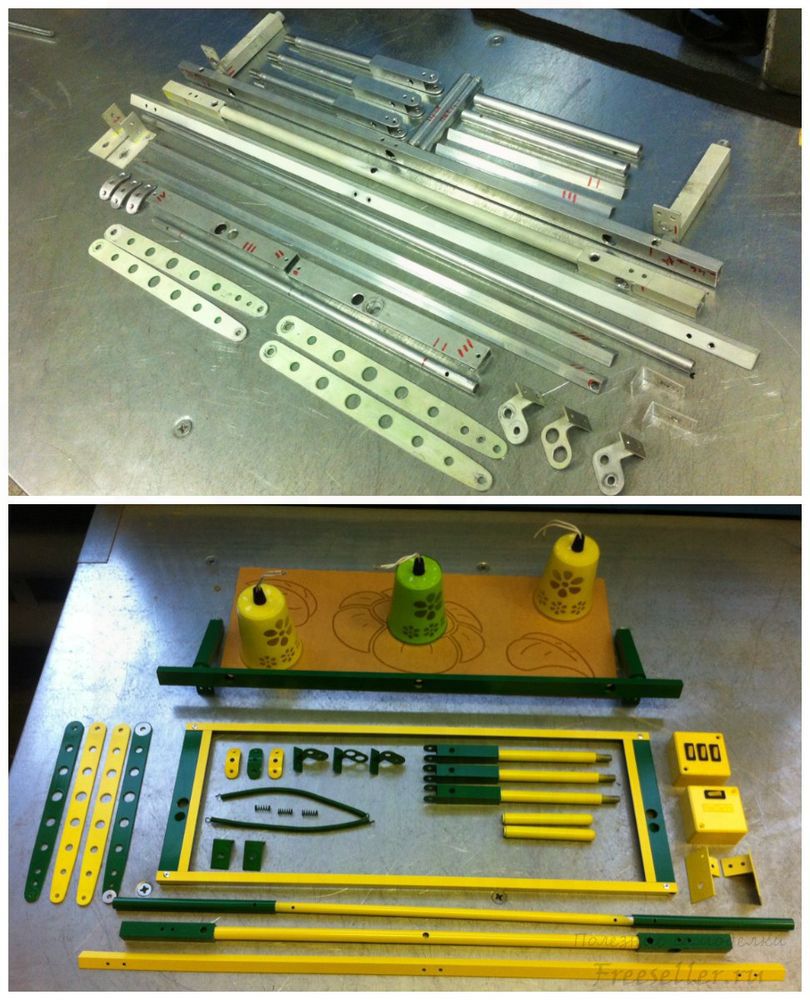

По окончанию напилинга - обезжиривание растворителем, проклейка малярным скотчем мест, где краски быть не должно, грунтовка и покраска:

Функциональный светильник для рабочего места

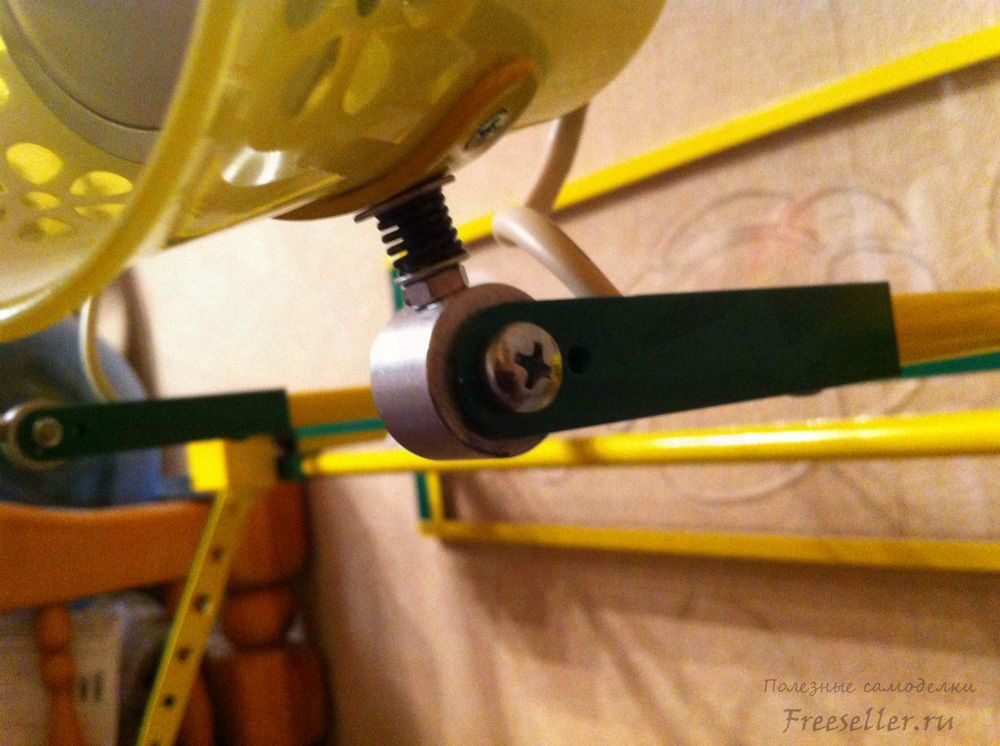

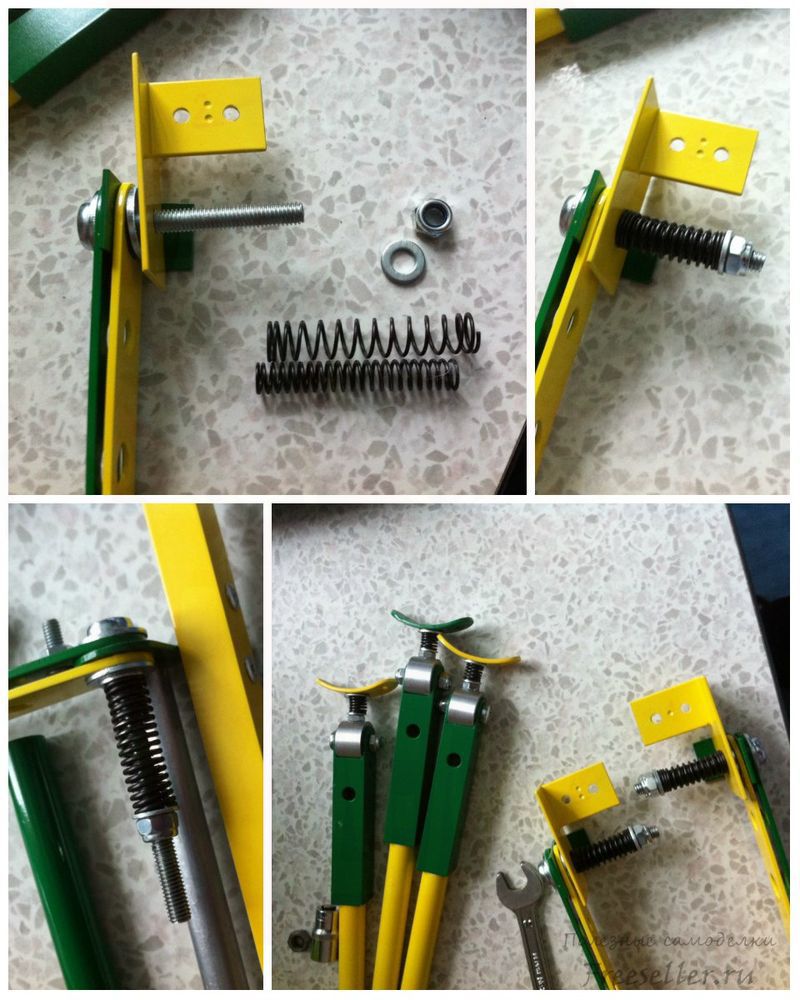

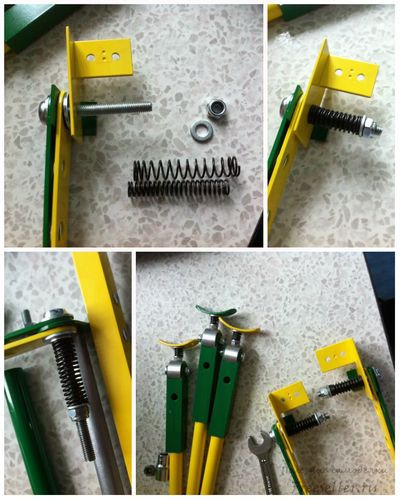

Все подвижные части, которые должны были быть с фиксацией, делал по принципу фрикциона:

Функциональный светильник для рабочего места



Функциональный светильник для рабочего места

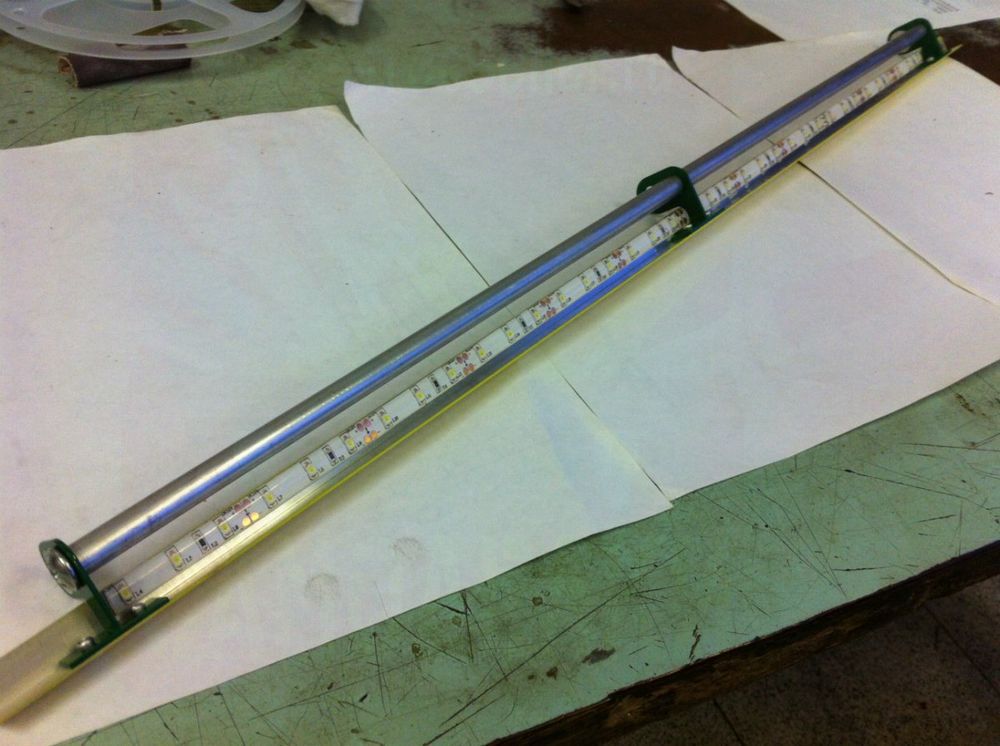

Снизу светильника изначально планировался регулируемый "подвес" с подсветкой и зажимами для документации.

Функциональный светильник для рабочего места

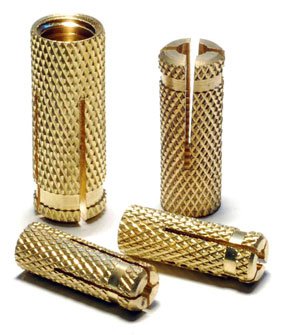

-это одна из частей светильника, где использовались анкера забивные латунные

Функциональный светильник для рабочего места

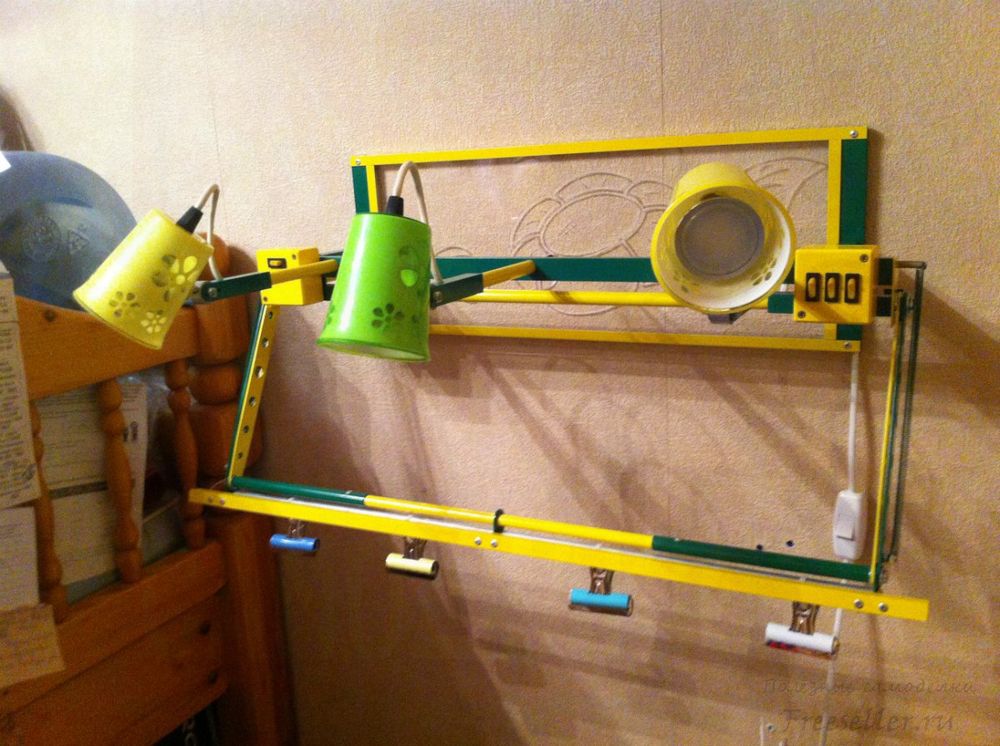

Общий вид светильника

Функциональный светильник для рабочего места


-плафоны регулируются: вверх-вниз на 180*, вращаются вокруг своей оси на 360* и плюс сам кронштейн вращается на 360*

Функциональный светильник для рабочего места


Электросхема собрана таким способом, что каждая лампочка и светодиодная подсветка включаются отдельно, а для быстрого отключения/включения кнопочный выключатель на проводе:

Функциональный светильник для рабочего места



Функциональный светильник для рабочего места

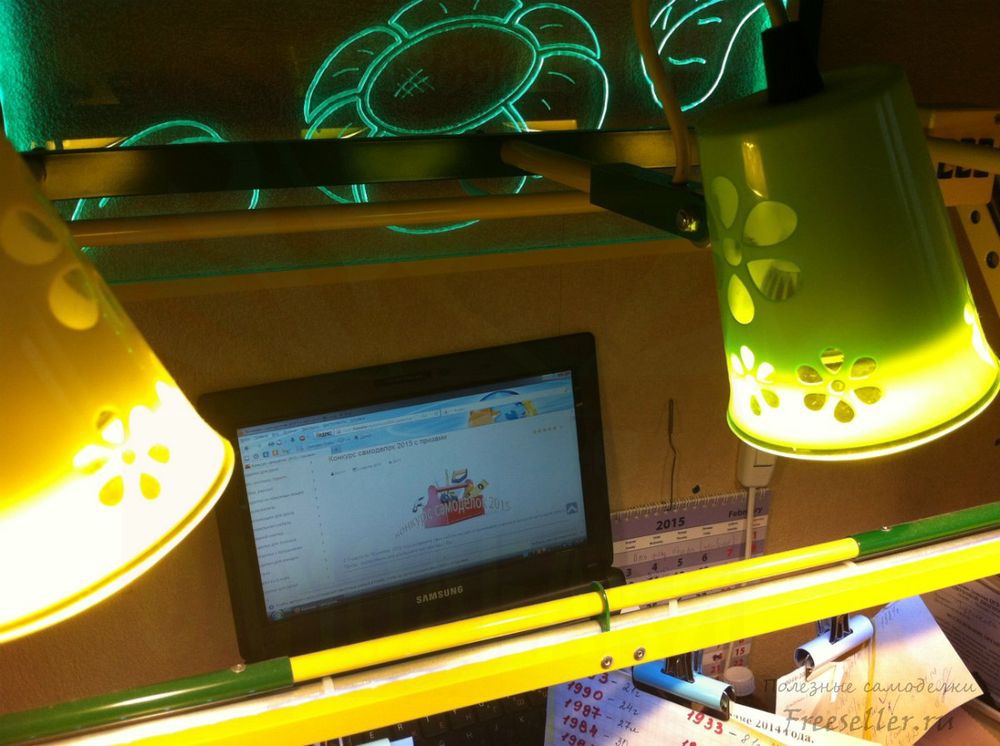

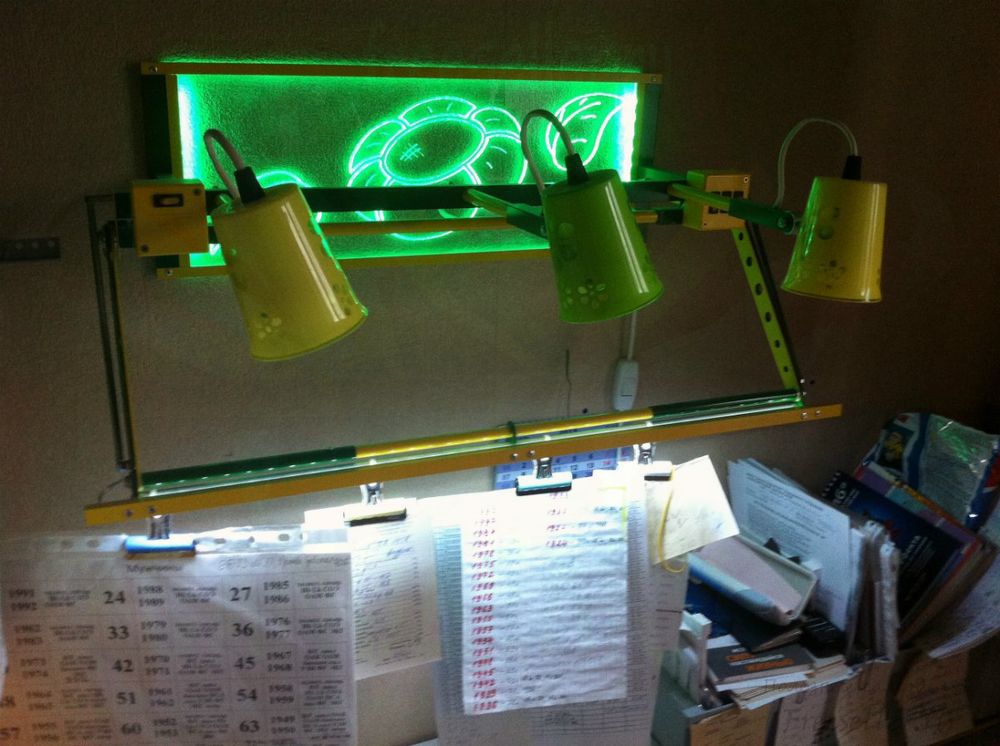

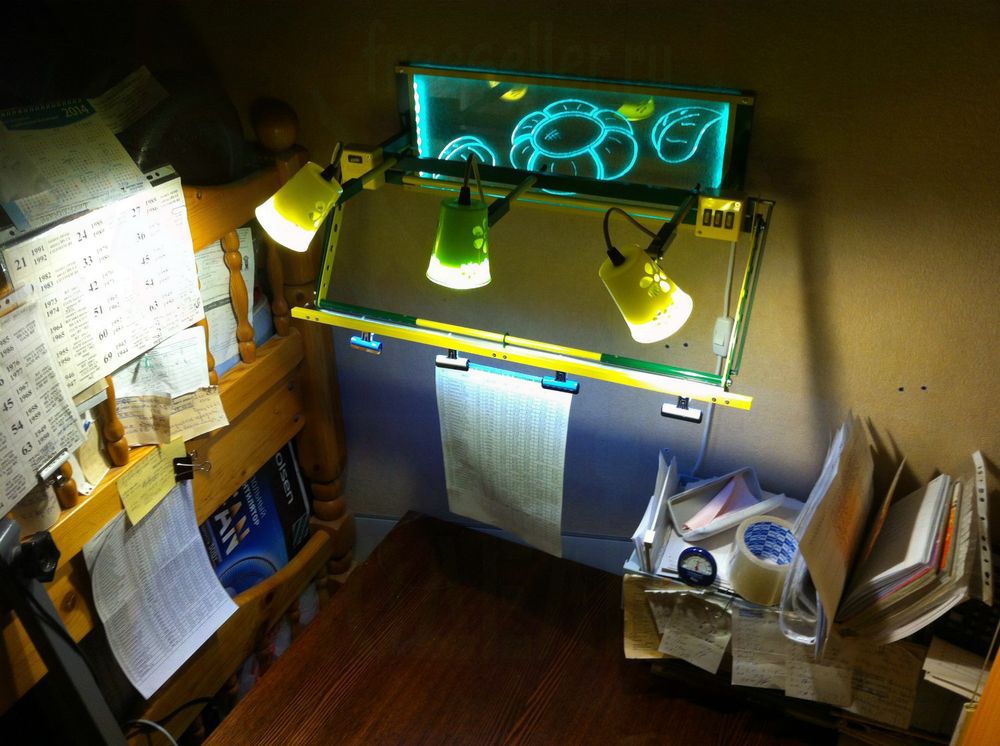

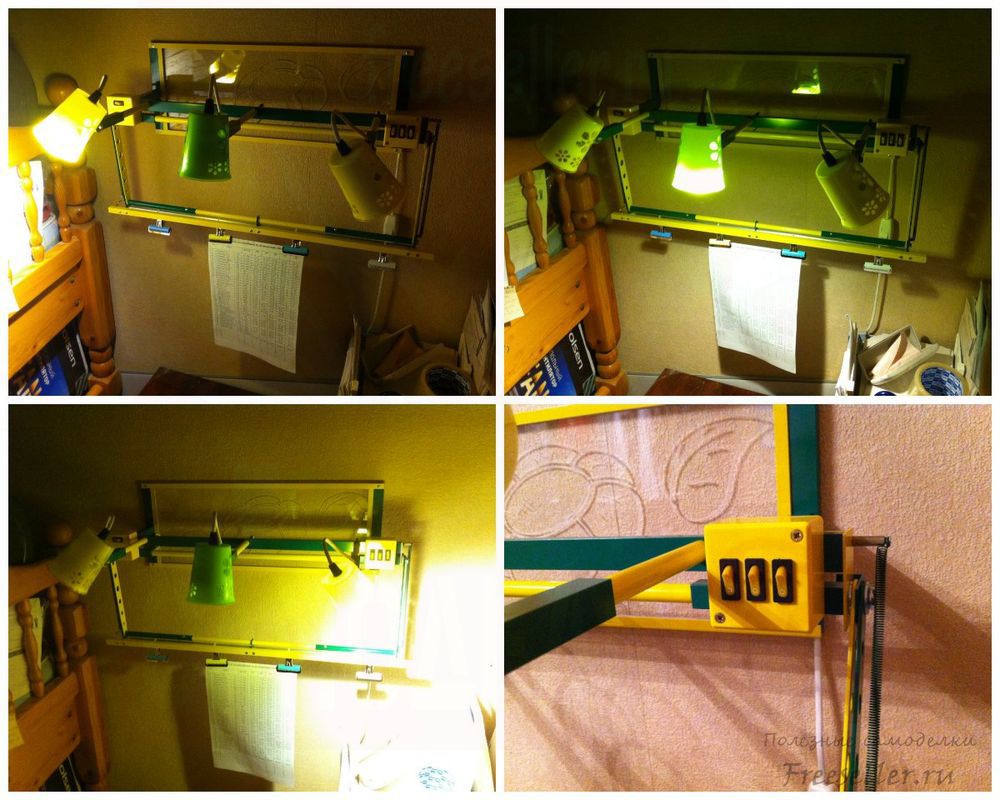

Светильник в деле)))

Функциональный светильник для рабочего места



Функциональный светильник для рабочего места


Замечания по своей работе:
- Т.к. конструкция светильника алюминиевая, т.е. электропроводная, желательно делать электросхему 12вольтовой, с использованием выносного блока питания и ламп 12V! Дабы в случае повреждения изоляции провода и касания его на корпус (да ещё при отсутствии заземления), избежать удара электрическим током!

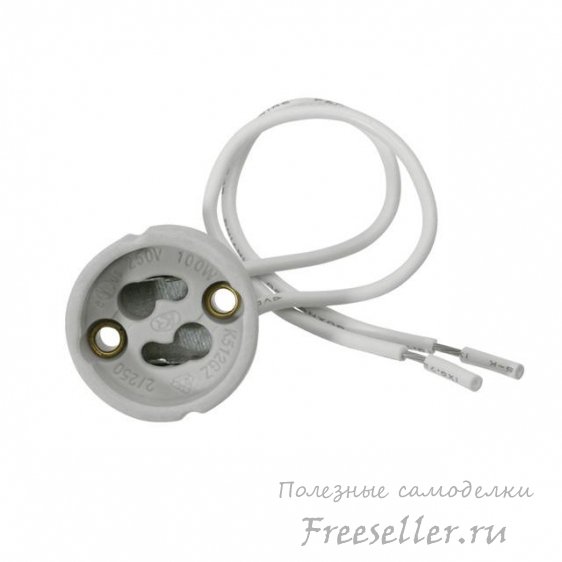

- Использовать лучше патроны и лампочки стандарта GU-10. Более надёжное крепление ламп и удобная их замена!

Функциональный светильник для рабочего места



Всем большое спасибо за внимание!!!


Пыс.пыс.: на интересующие вопросы с удовольствием отвечу в комментариях!
