Самодельная подставка для сверл


Самодельная подставка для сверл с возможностью подвешивания на стену и достаточно удобная в использовании, которую достаточно просто изготовить буквально из хлама.

Привет всем любителям самоделок!

Сегодня я хочу показать, как буквально из хлама можно изготовить достаточно простую и удобную подставку для спиральных сверл. Причем для этого понадобится всего лишь небольшая дощечка и один или несколько картонных пакетов из-под молока или сока.

Надо сказать, что я сейчас потихоньку обустраиваю новую мастерскую в недавно построенном сарае. При этом мне постоянно приходится собирать различный инструмент, который был в свое время (когда сносили старый сарай), временно распихан по другим сараям, гаражу, верандам, дому и т.д.

И вот сейчас руки у меня как раз дошли до сверл. Я решил собрать воедино все сверла по металлу и для того, чтобы ими было удобно пользоваться, сделать для них удобные подставки с возможностью подвешивания на стену в новой мастерской.

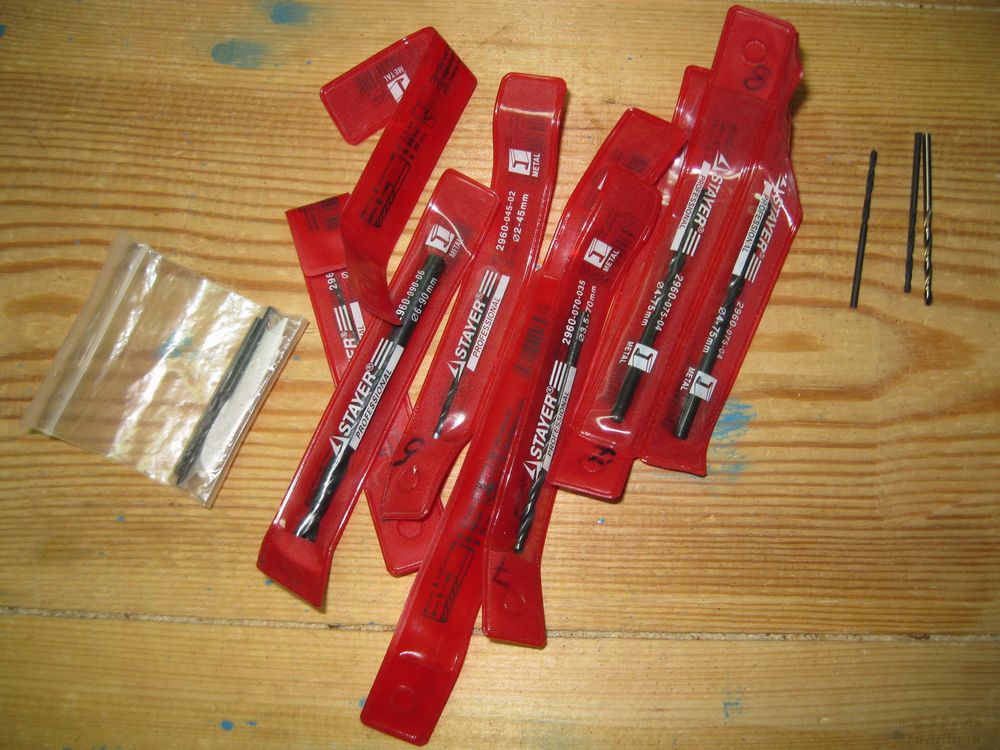

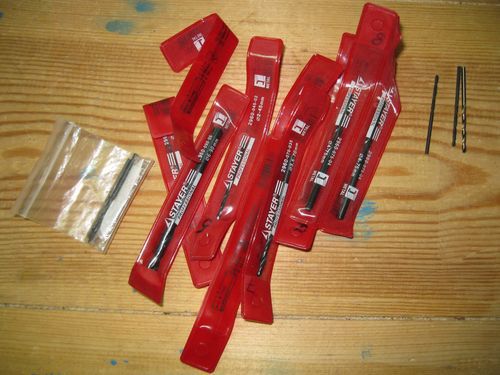

Начать я решил с самых маленьких по диаметру сверл. Тем более что многие из таких сверл, были мною куплены еще несколько лет назад и до сих пор, так и не использовались и даже не распаковывались.

Самодельная подставка для сверл

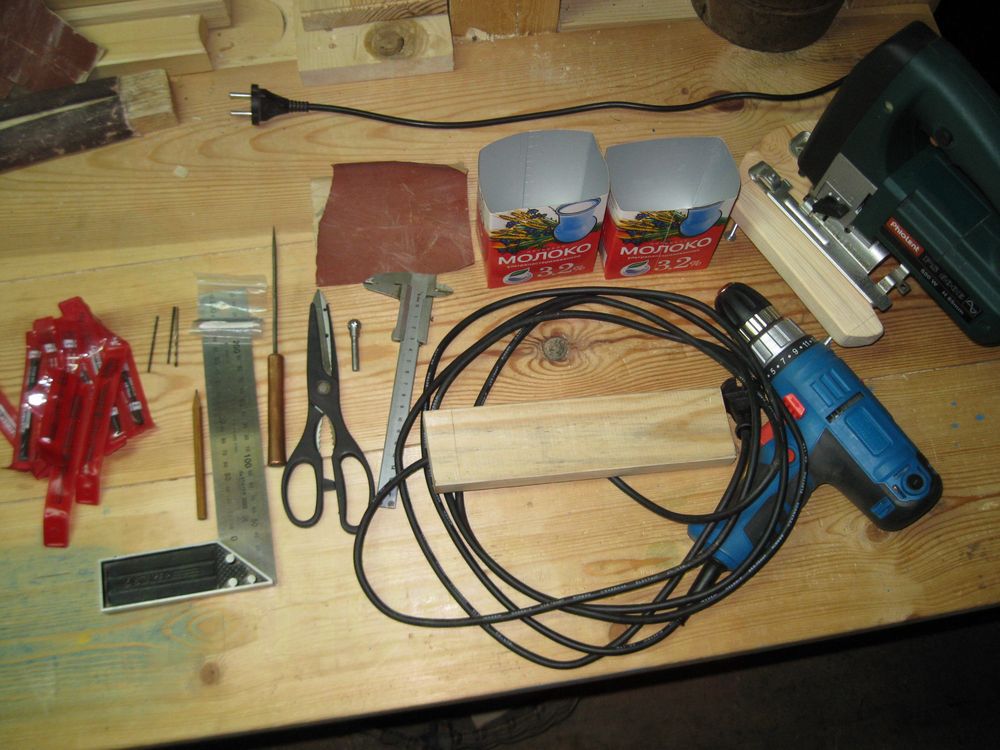

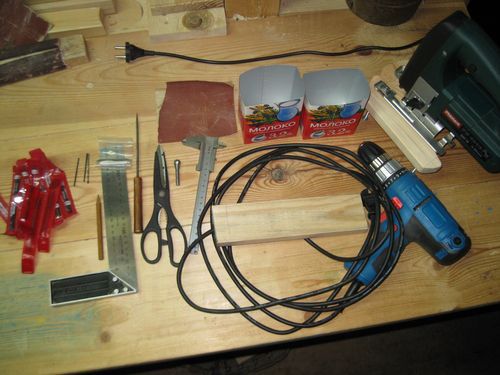

Итак, чтобы сделать подставки для сверл, нам потребуются следующие принадлежности:

Материалы и крепежные элементы:
• Небольшая дощечка толщиной 2,5 см, шириной 6 см, и длиной 20 - 30 см.
• Картонные пакеты из-под молока или сока.
Инструменты:
• Чертежный и мерительный инструмент (карандаш и угольник, а также штангенциркуль для измерения диаметров сверл).
• Шило.
• Ножницы
• Электролобзик с пилкой по дереву.
• Электродрель.
• Сверла по металлу разных диаметров.
• Сферическая фреза по дереву.
• Наждачная бумага.

Самодельная подставка для сверл

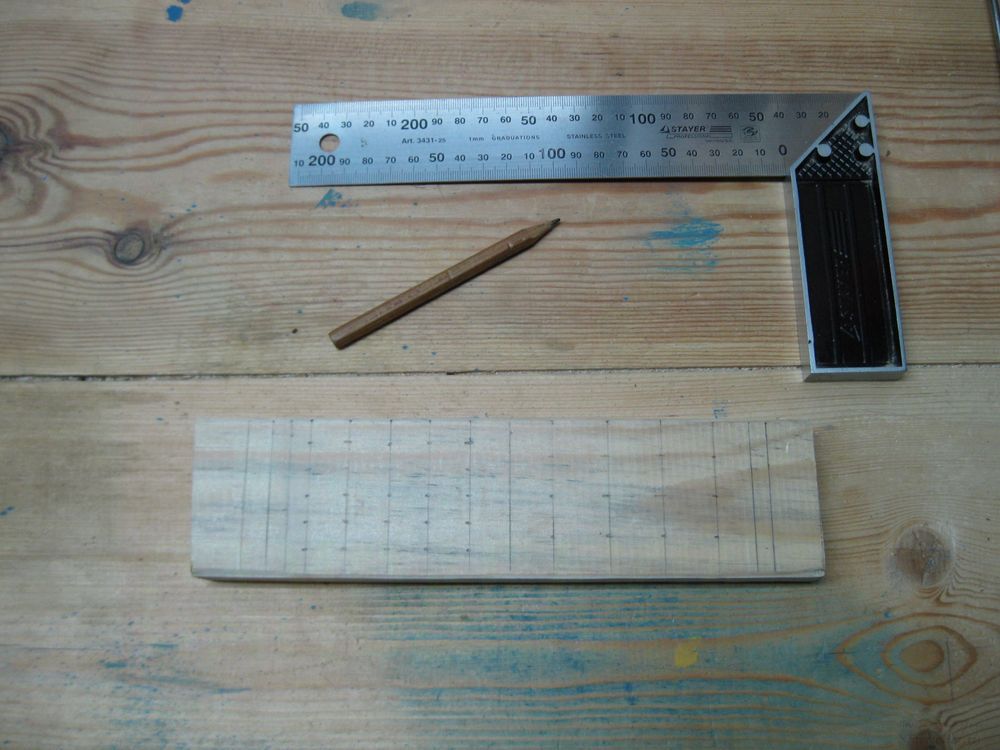

Сначала размечаем дощечку, из которой будем делать подставки.

Самодельная подставка для сверл


Размер каждой дощечки-подставки должен быть таким, чтобы она входила в картонный пакет из-под молока. В моем случае размеры подставки получаются 6х9 см.

Я решил сделать две подставки, одну для самых мелких сверл диаметрами от 1,5 до 3,5 мм, (с шагом 0,5 мм.) и другую для сверл диаметрами от 4 до 5,5 мм. Причем сверла будут расположены в подставках в несколько рядов. В каждом ряду будут находиться сверла одного диаметра (для запаса).

Что касается более мелких сверл (диаметром 0,5-1 мм), то они очень маленькие и как правило, практически не используются в мастерской, а для более крупных сверл, такие подставки будут маловаты.

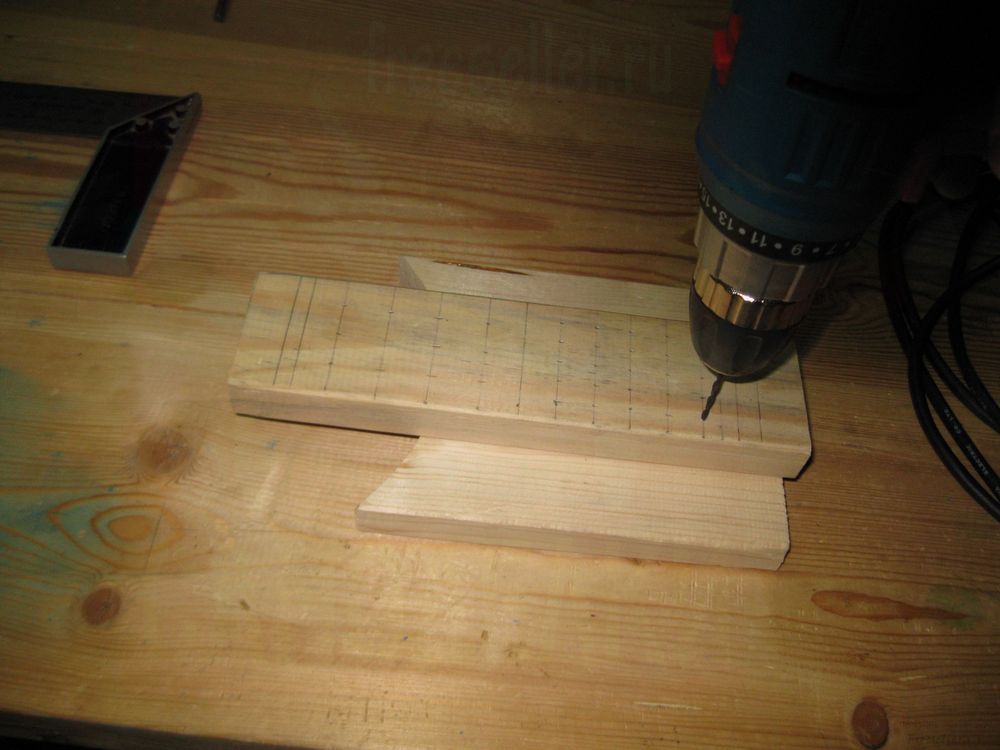

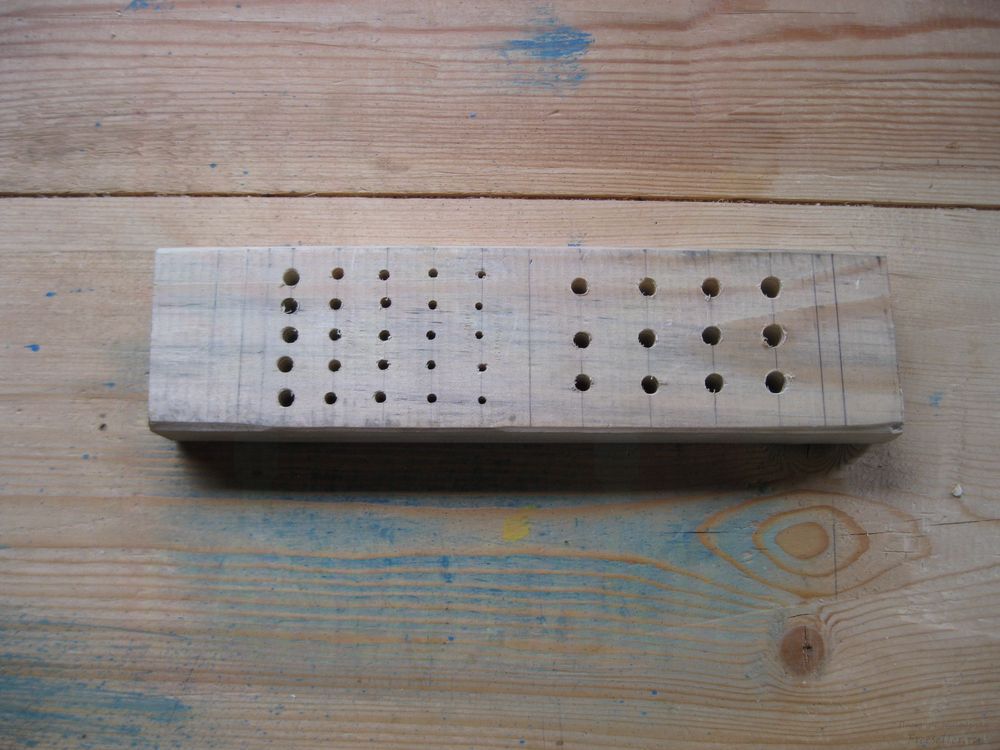

Далее накалываем центры будущих отверстий шилом и сверлим их сверлами разных диаметров.

Самодельная подставка для сверл



Самодельная подставка для сверл



Кстати, хочу особенно отметить, что отверстия под сверла определенного диаметра, необходимо сверлить сверлами с несколько большим диаметром (примерно на 1-1,5 мм.). Так, например, отверстия под сверла диаметром 1,5 мм, я сверлил сверлом диаметром 2,5 мм, для сверла диаметром 2 мм, - сверлом диаметром 3 мм, и т.д. Это делается для того, чтобы сверла легко было вставлять и доставать из отверстий.

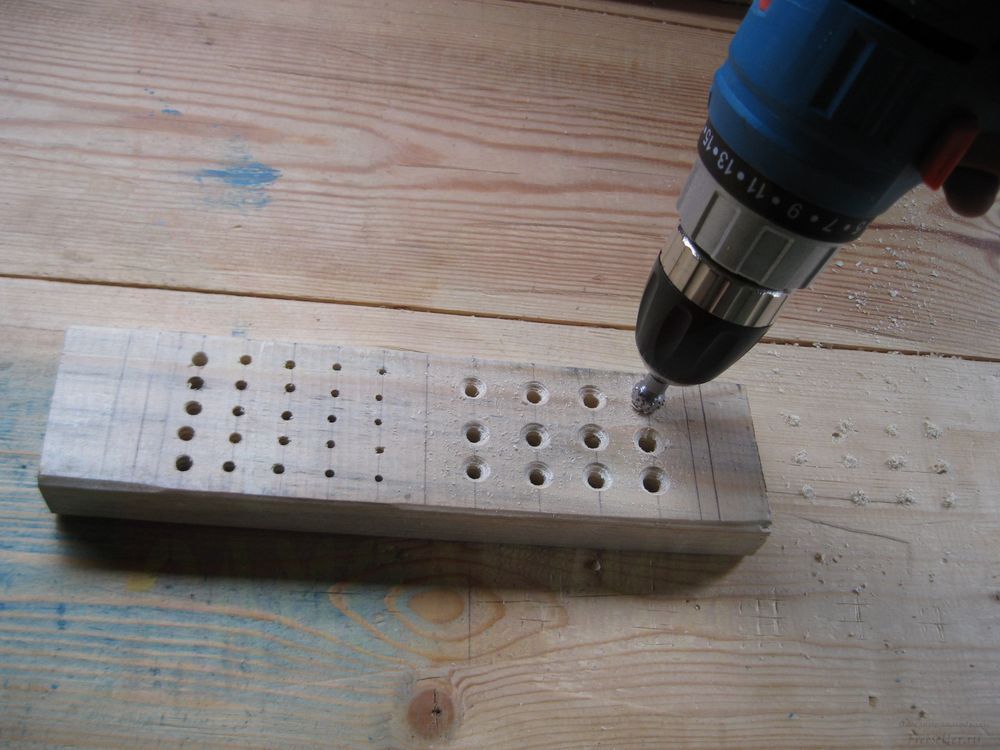

После того как мы просверлили отверстия, раззенковываем их сферической фрезой по дереву для того, чтобы удобнее было вставлять сверла в отверстия подставок.

Самодельная подставка для сверл

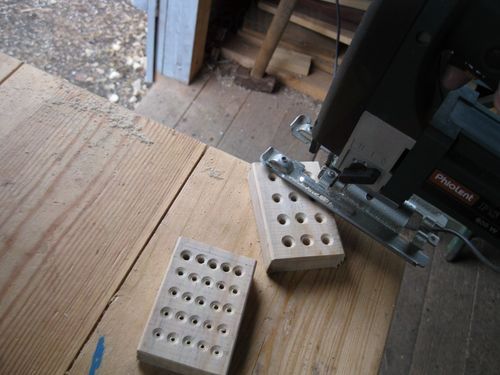

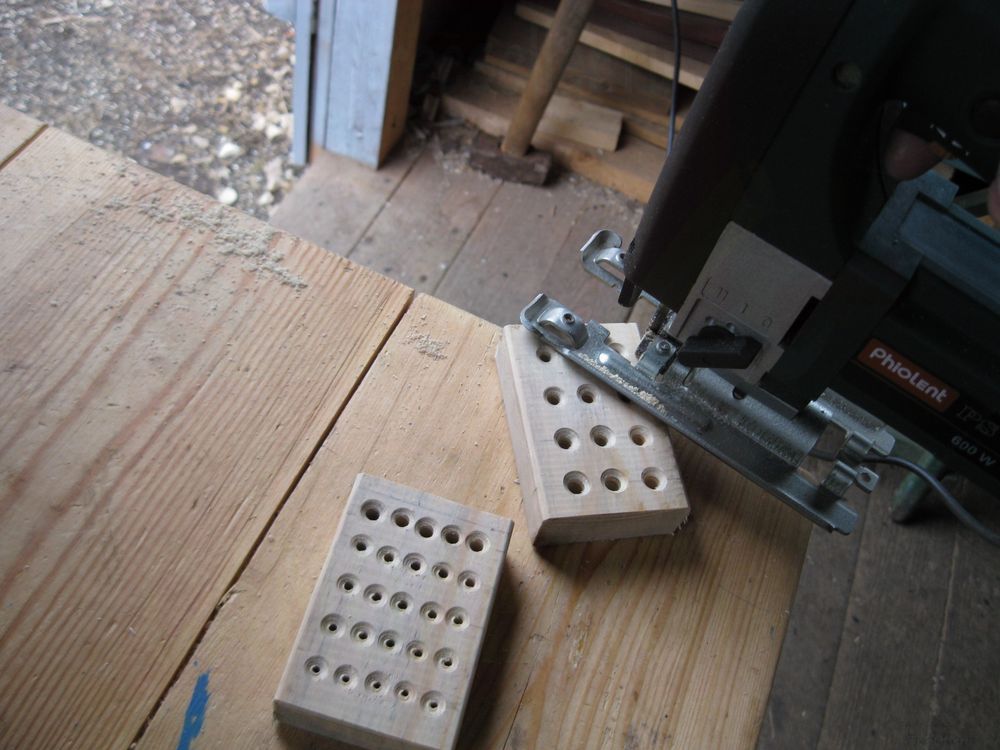

Далее отпиливаем подставки электролобзиком, а для того, чтобы их удобнее было вставлять в картонные пакеты, отпиливаем у них уголки.

Самодельная подставка для сверл


Затем обрабатываем наши подставки наждачной бумагой.

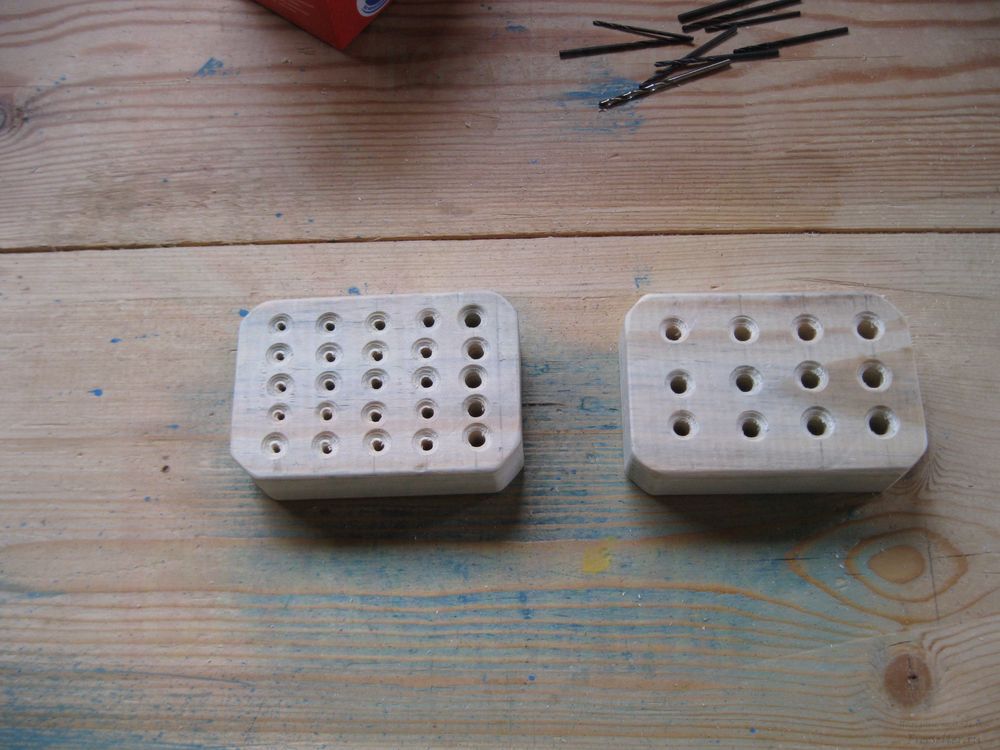

И вот заготовки наших подставок готовы!

Самодельная подставка для сверл


Изначально я не планировал делать днища у данных подставок. Но на этом этапе изготовления, решил все же сделать у каждой подставки дно, поскольку в этом случае подставками будет намного удобнее пользоваться.

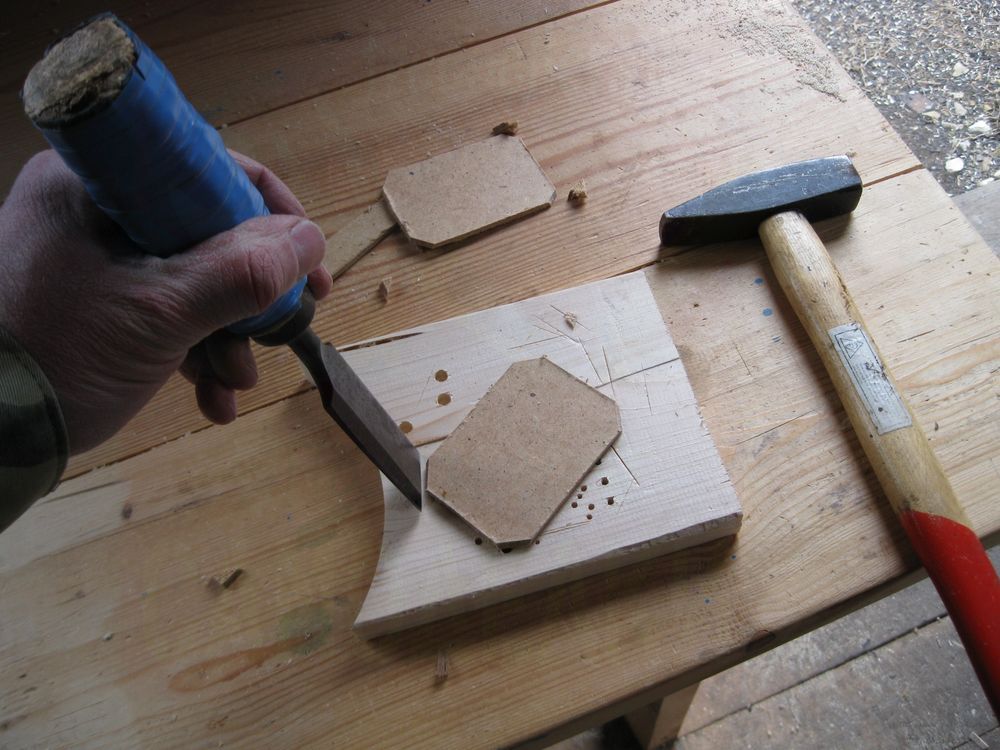

Донышки я изготовил из двух кусочков оргалита, подогнав их стамеской под размеры подставок.

Самодельная подставка для сверл

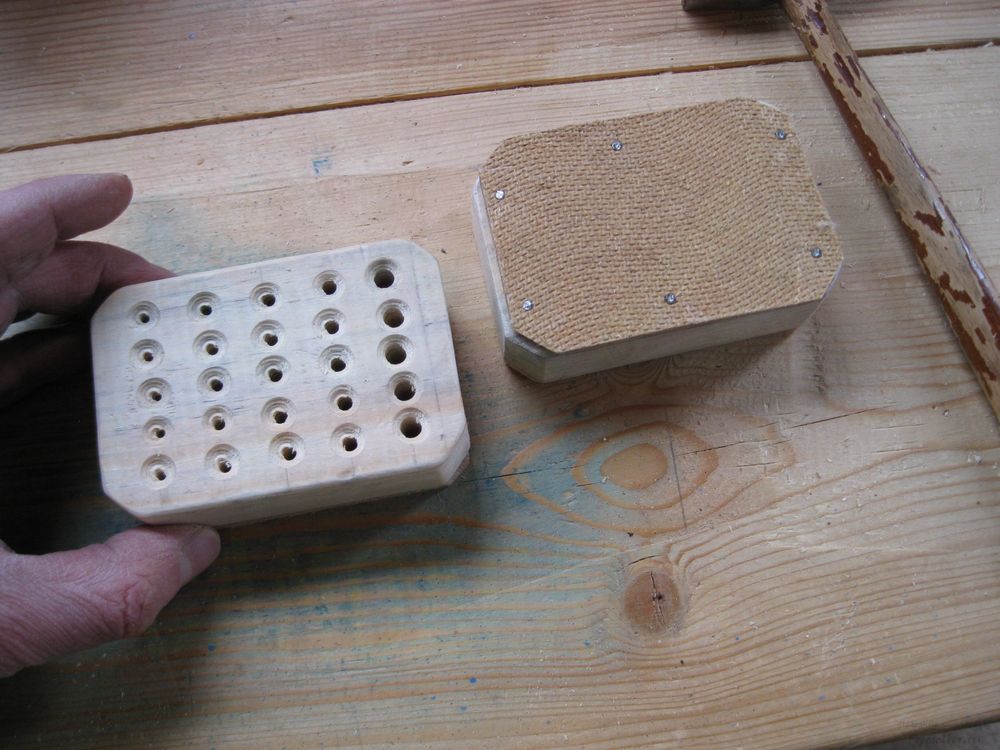

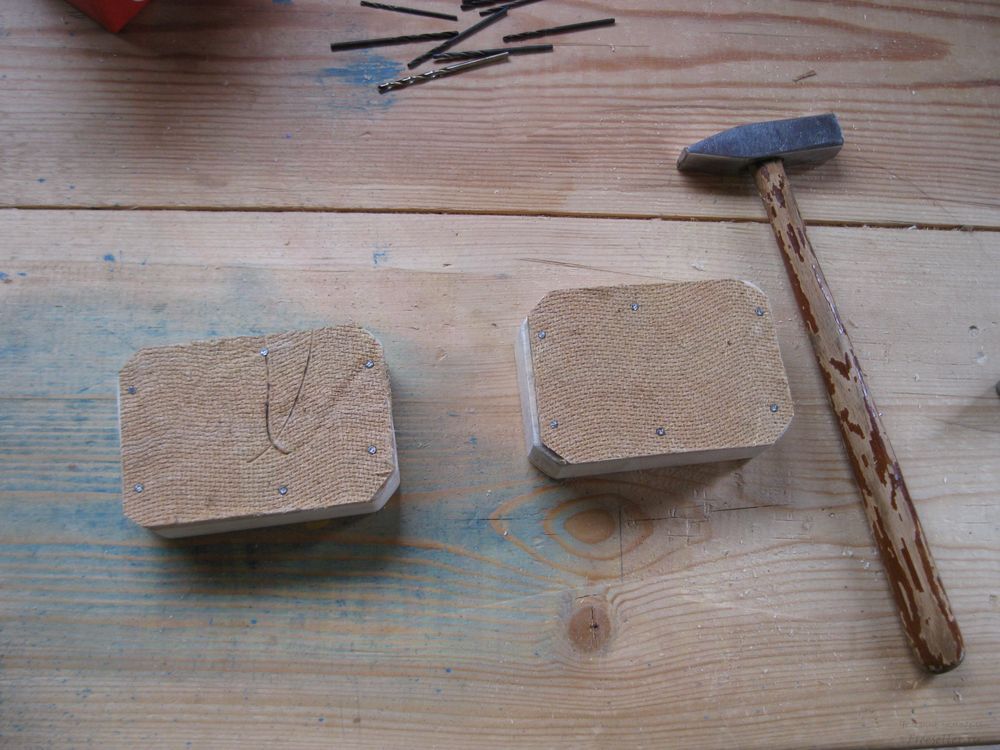

Затем я прибил их к подставкам маленькими гвоздиками.

Самодельная подставка для сверл


И вот получились готовые подставки!

Самодельная подставка для сверл

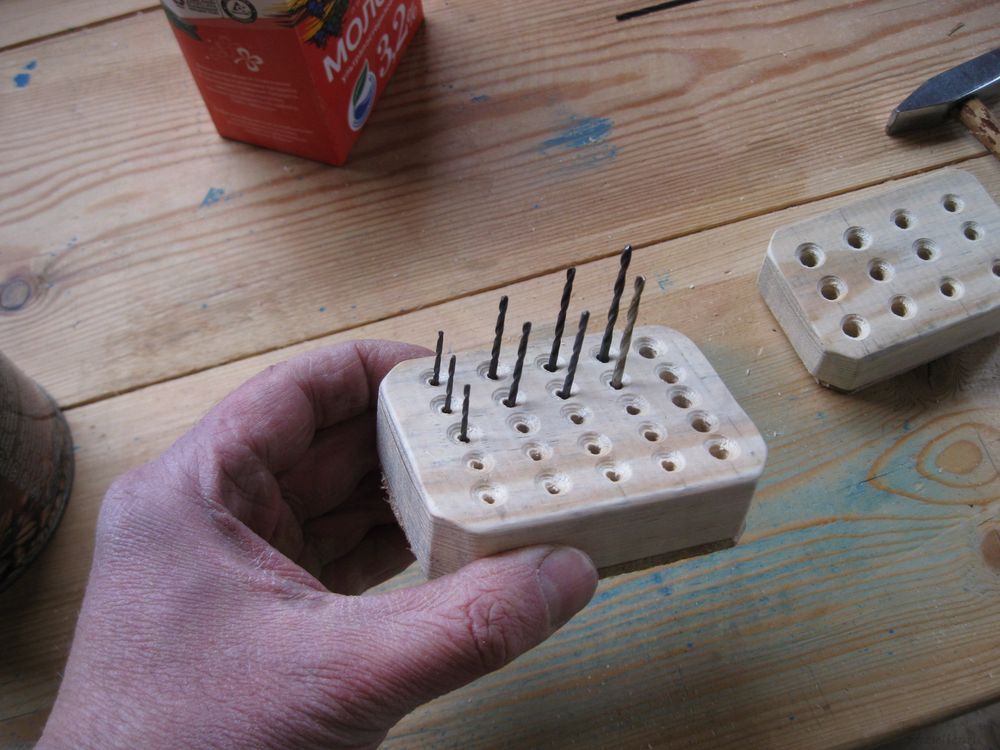

В одну из подставок я вставил сверла, для того, чтобы прикинуть, как это будет выглядеть. Получилось достаточно неплохо!

Самодельная подставка для сверл


Ну а теперь нужно сделать из картонных пакетов из-под молока удобные держатели или точнее сказать, подвесы для наших подставок, чтобы их можно было вешать на стену.

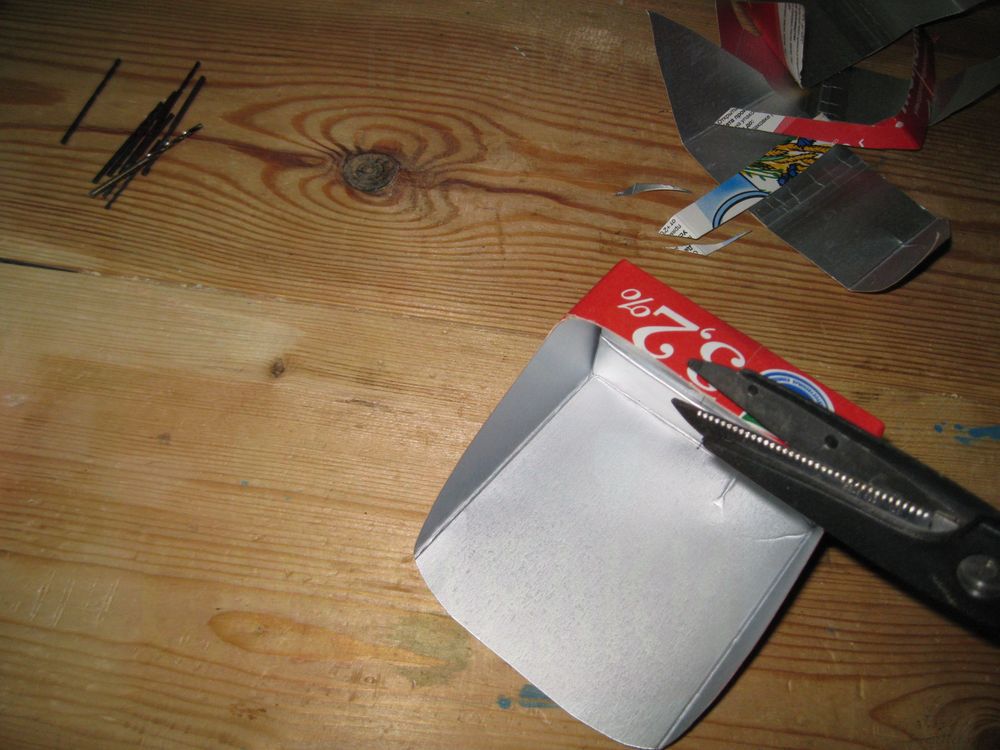

Для этого берем ножницы и вырезаем подвесы нужной нам формы.

Самодельная подставка для сверл

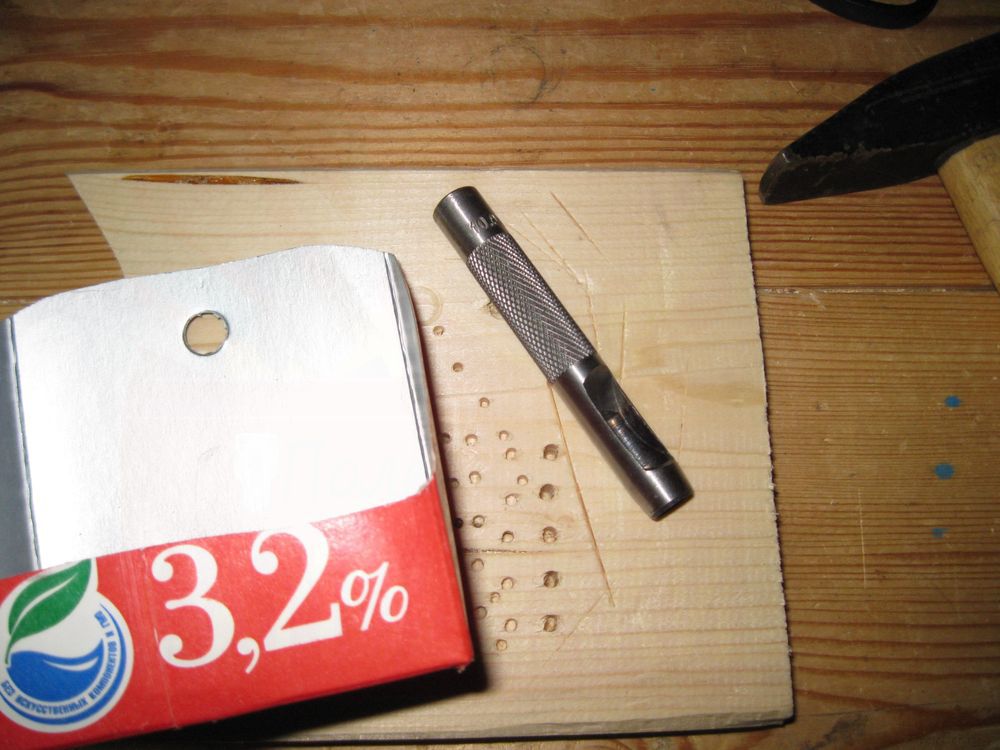

Затем делаем в задних стенках отверстия для подвешивания. Для этого я воспользовался пробойником. Но в принципе, если пробойника нет, то вполне можно сделать такие отверстия сверлом или канцелярским ножом.

Самодельная подставка для сверл

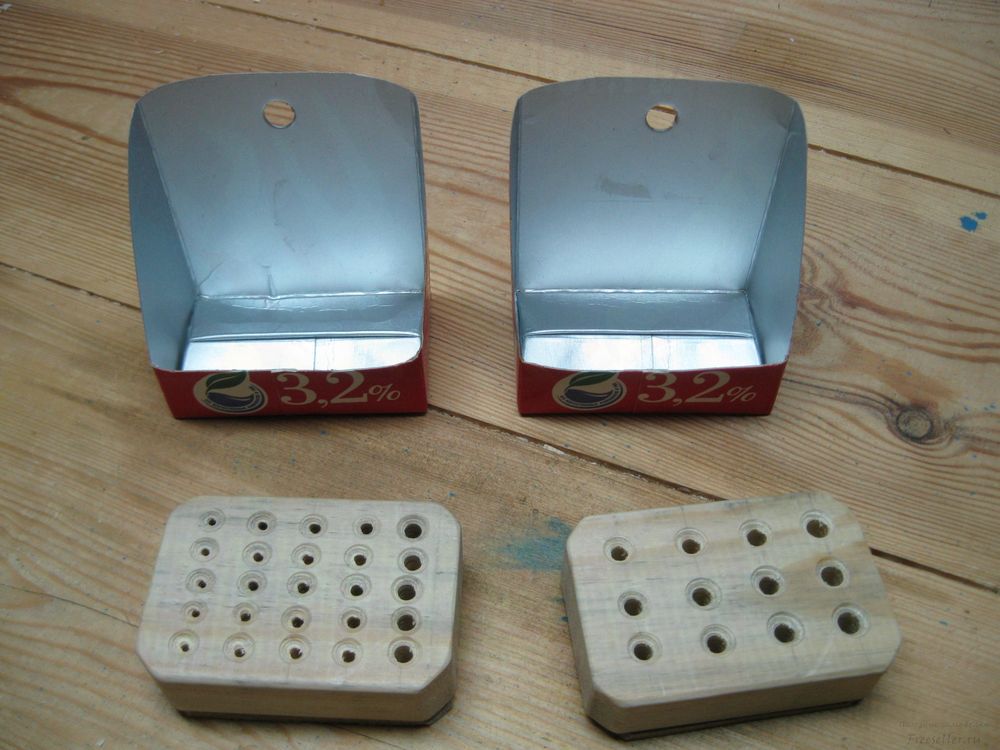

И вот подвесы готовы!

Самодельная подставка для сверл


Но и это еще не все.

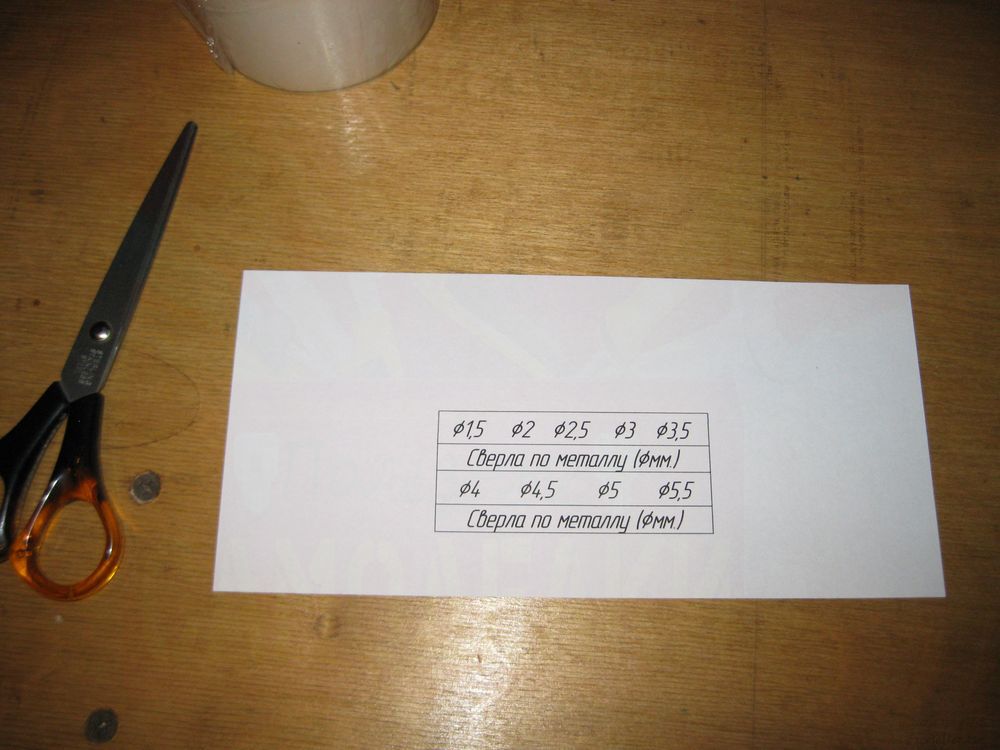

Я решил сделать на каждой картонной коробочке надписи для обозначения диаметров сверл. Для этого я сделал на компьютере, а затем распечатал на принтере, вот такие таблички.

Самодельная подставка для сверл


Затем вырезал их и приклеил при помощи скотча на каждую коробочку.
Потом вставил сверла соответствующих диаметров.

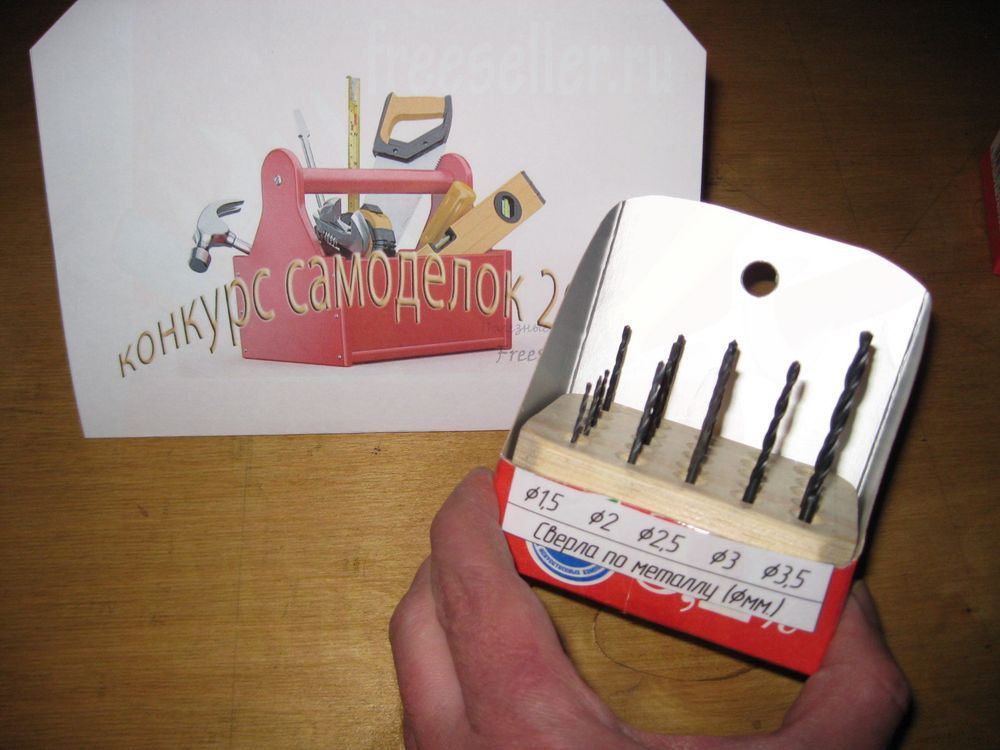

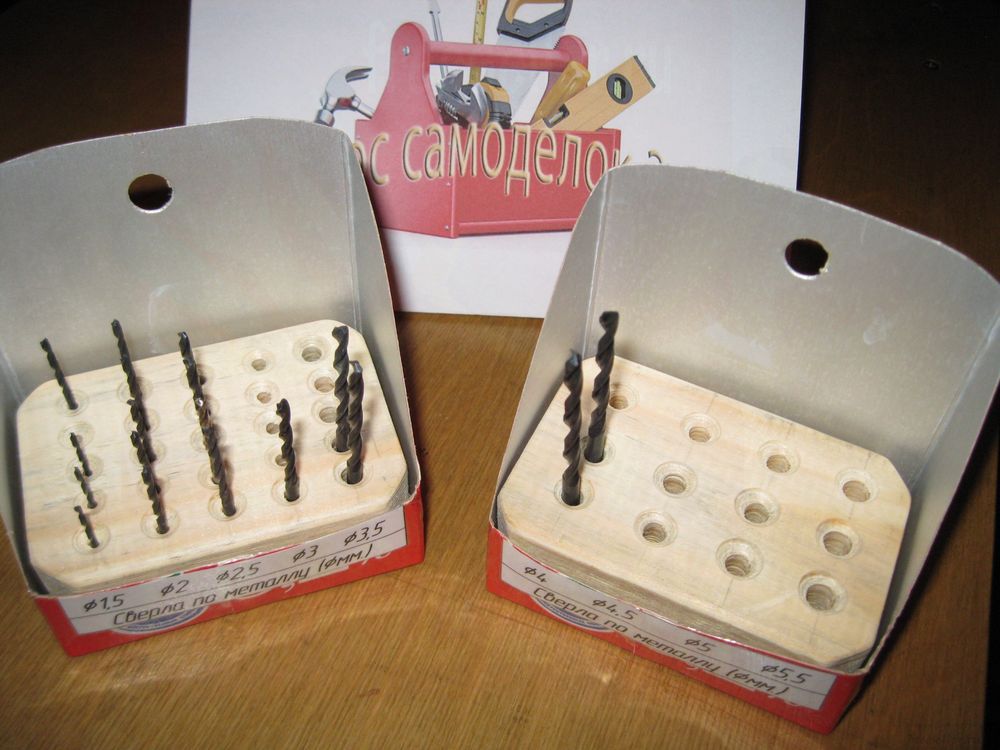

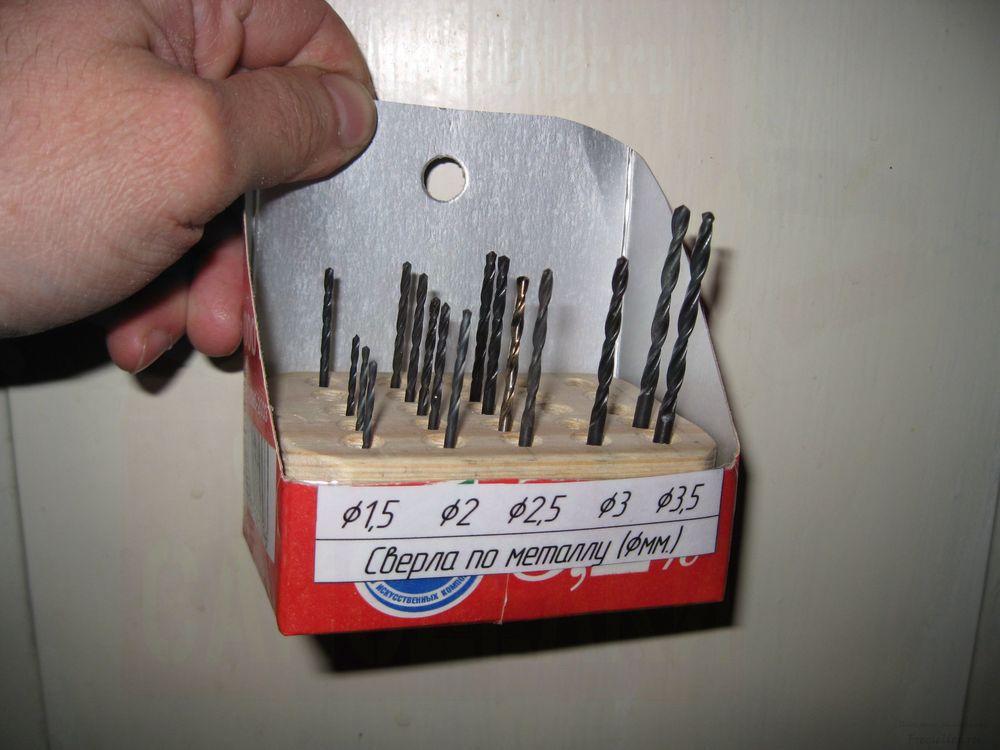

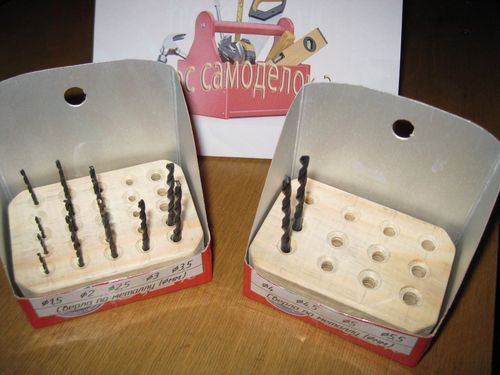

И вот готовые подставки со сверлами!

Самодельная подставка для сверл



Самодельная подставка для сверл



Самодельная подставка для сверл


Как видно, подставки еще не полностью укомплектованы сверлами (особенно подставка для более крупных сверл). Но это временно, пока я не найду и не рассортирую другие сверла. Если же каких-то сверл не окажется, то придется докупить.

Но самое главное, что теперь у меня есть удобные подставки для сверл, которые можно хранить, хоть подвесив на стену, хоть просто поставив на полку или на верстак.

И сверла будут всегда под рукой, и найти сверло нужного диаметра можно будет буквально за доли секунды!
Кроме того, если сверло сломается, всегда можно будет быстро взять запасное.

Ну, вот, пожалуй, на этом и все. Всем всего наилучшего и пока!
