Из простых материалов можно сделать отличную настольную лампу.

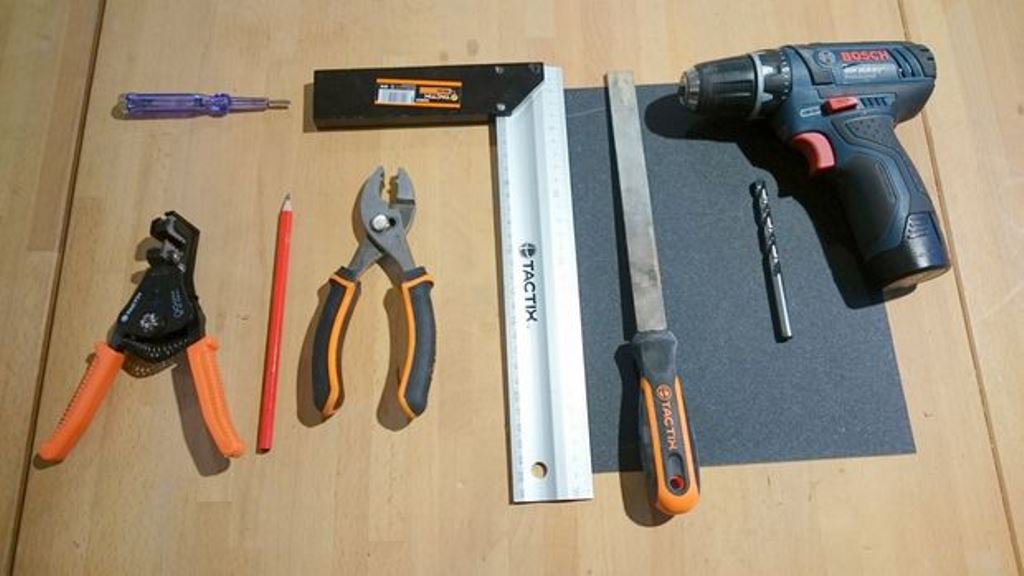

Для изготовления этой самоделки вам понадобятся следующие материалы и инструменты:

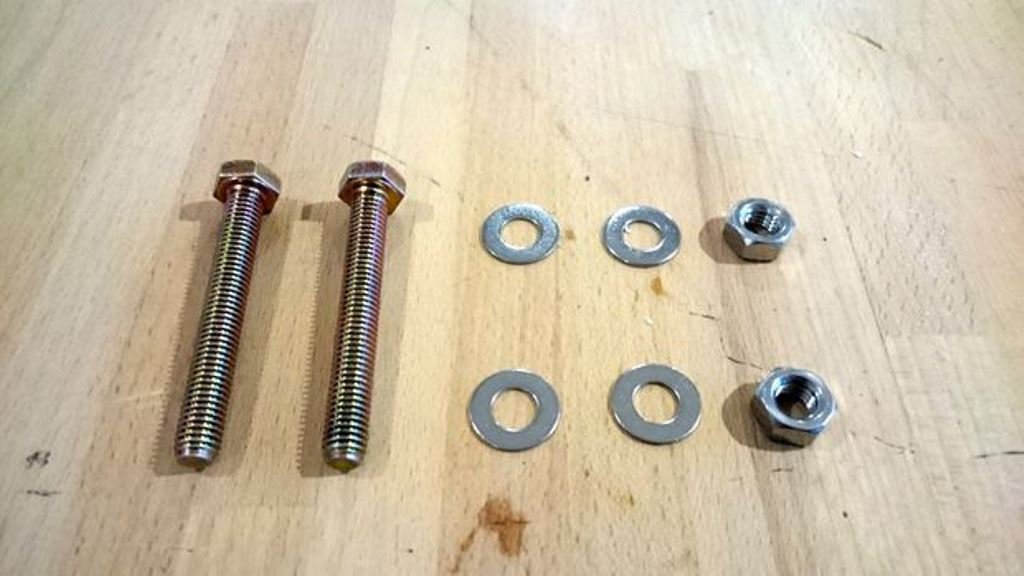

- стальные болты, 7 мм х 60мм - 2 шт.;
- стальные гайки, 7 мм - 2 шт.;
- стальная шайба, 7 мм - 4 шт.;
- винтов с потайной головкой, 4x25mm - 2 шт.;
- деревянная листовая фанера;

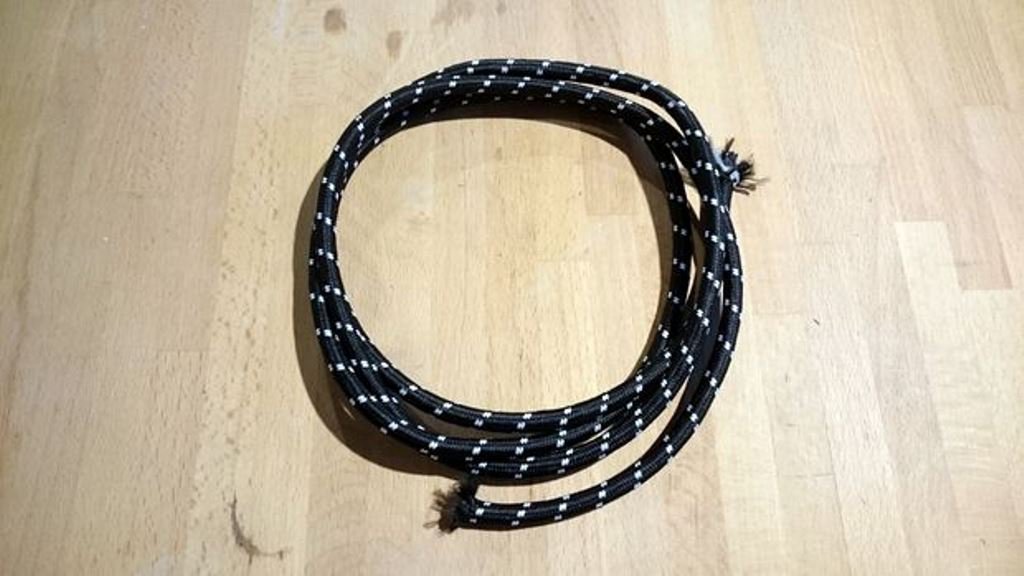

- плетеный провод - 2 м;

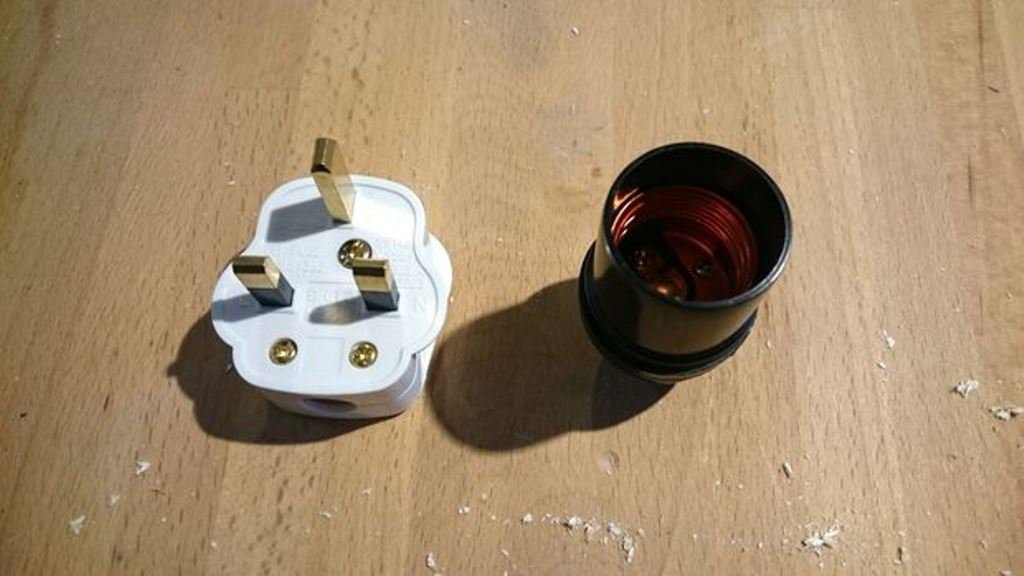

- штепсельная вилка;
- держатель для лампы из пластика;
- лампочка.

Деревянный светильник своими руками

Деревянный светильник своими руками

Деревянный светильник своими руками

Деревянный светильник своими руками

Деревянный светильник своими руками



Инструкция по изготовлению

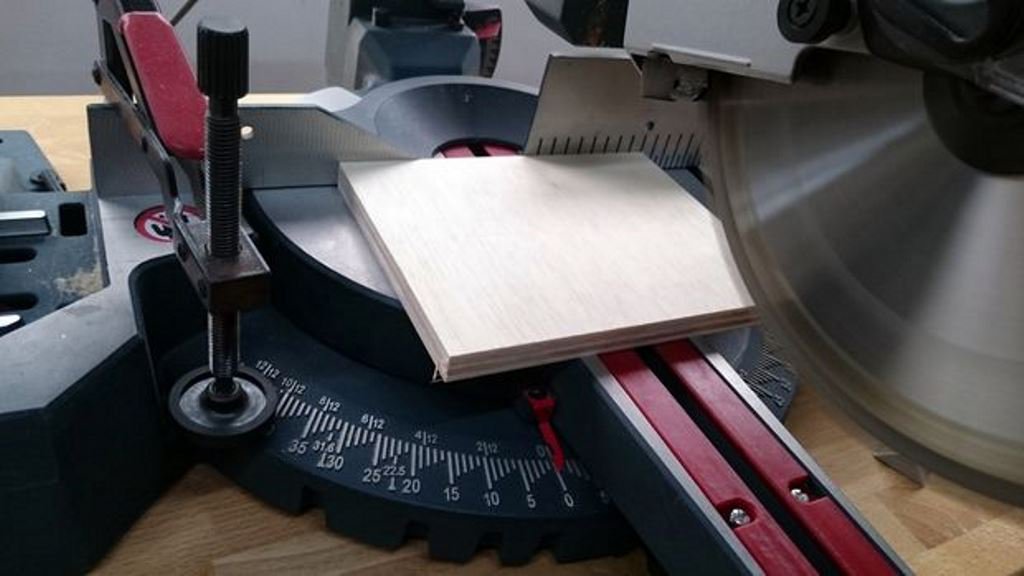

Этап 1: Подготовка древесины

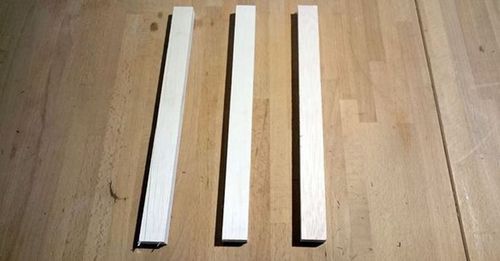

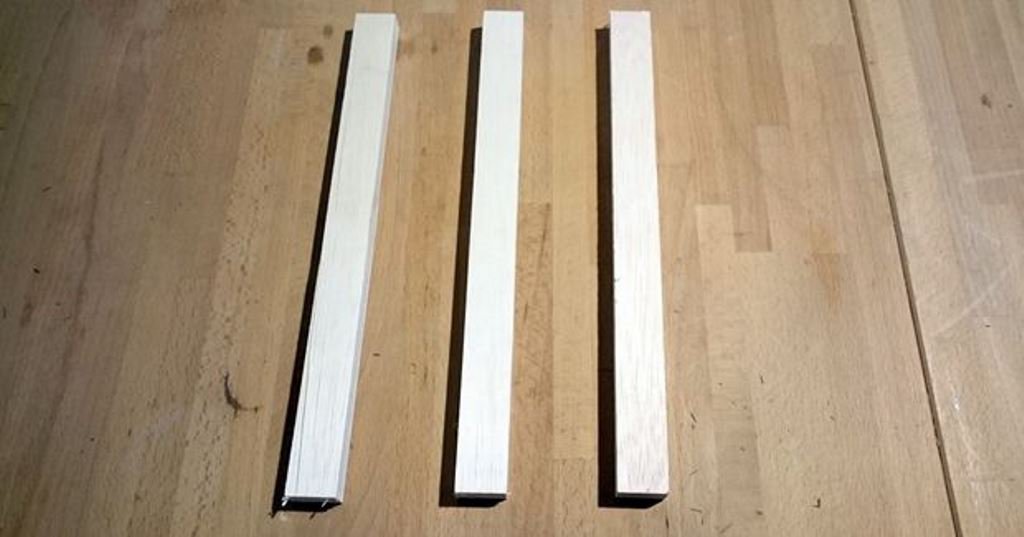

Фанера разрезается на 5 частей:

- 3 полосы 25 мм шириной и длинной 300 мм

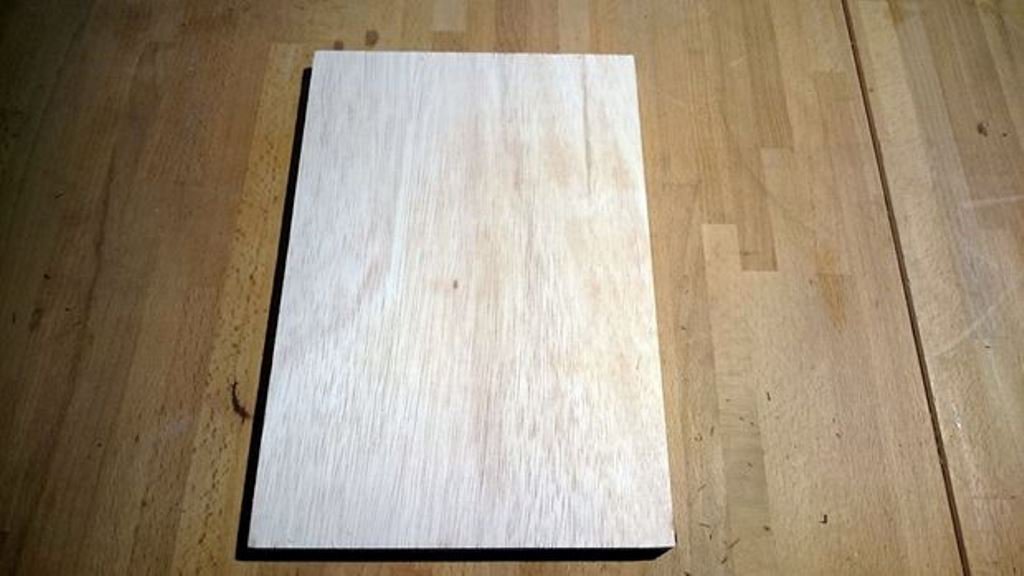

- 1 шт. по 160 мм в длину и шириной 100 мм
- 1 квадратный кусок 40 мм на 40 мм

Все размеры могут быть изменены. Стоит учитывать, что если полоски слишком длинные, а базовая часть короткая, то лампа может быть не устойчивая.

Деревянный светильник своими руками

Деревянный светильник своими руками

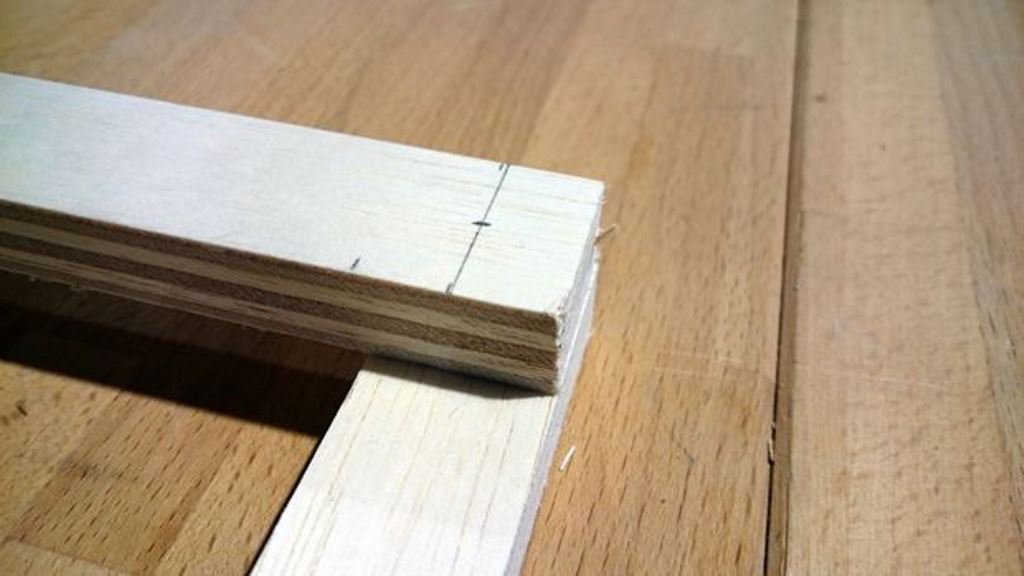

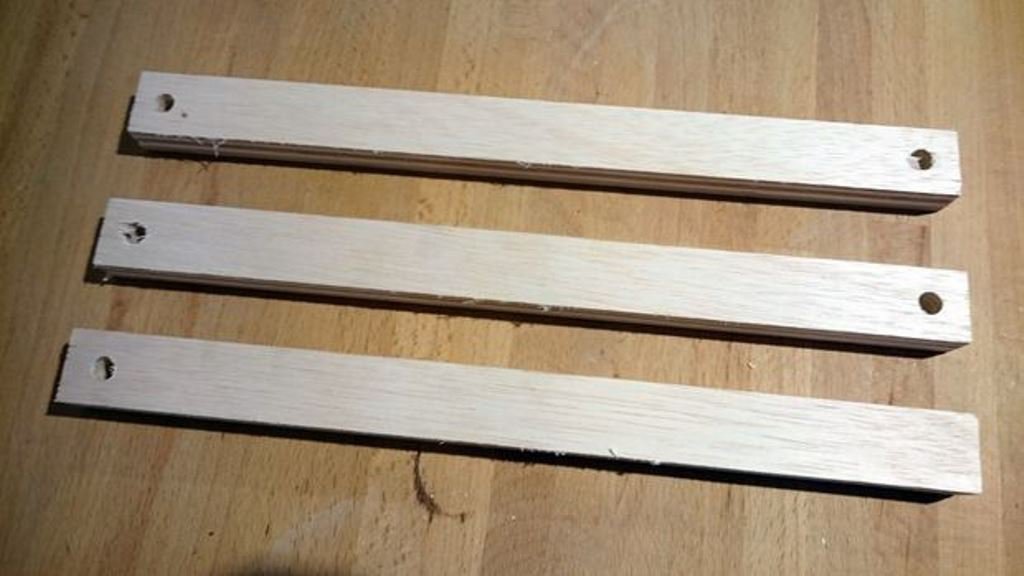

Этап 2: Сверление отверстия

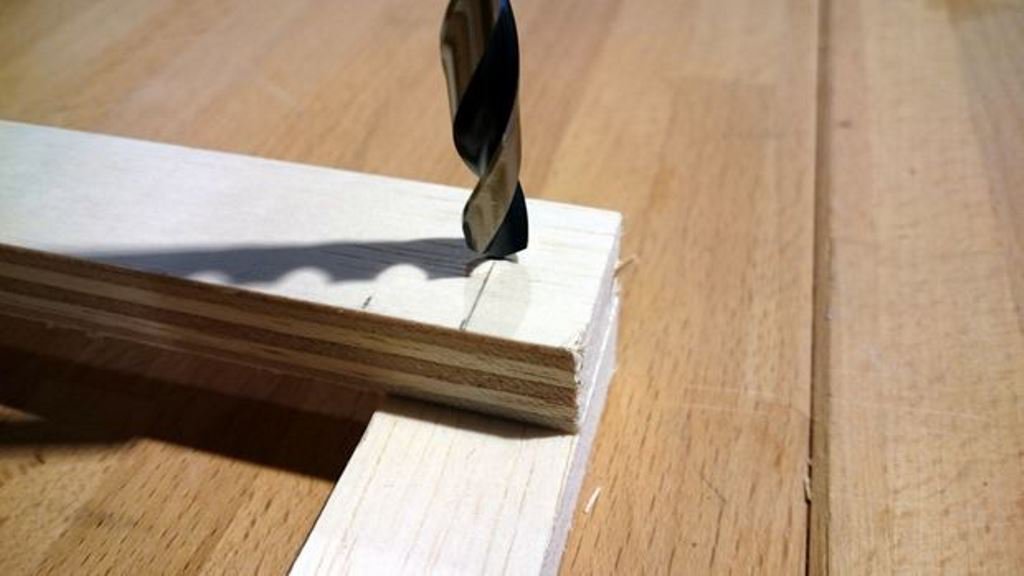

Совместите два бруска в концах под углом 90 градусов. Отметьте центр их пересечения, и просверлите отверстия. Таким же образом просверлить еще 3 дырки. На третьем куске должно быть только одно отверстие

Деревянный светильник своими руками

Деревянный светильник своими руками

Деревянный светильник своими руками

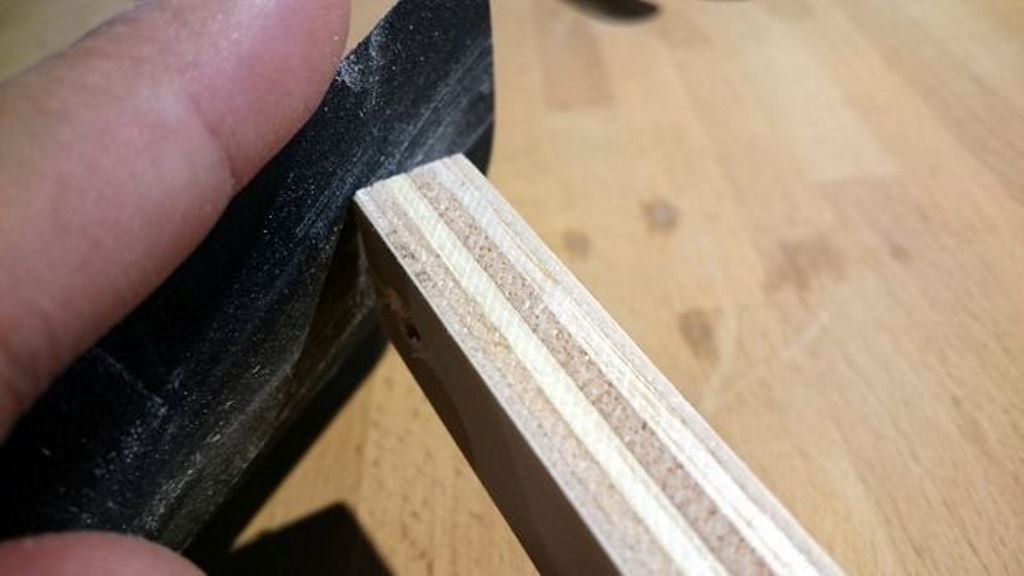

Этап 3: Отшлифовать полоски
Возьмите наждачную бумагу и отшлифуйте неровные края отверстий и кусков фанеры. Это необходимо чтобы не образовались сколы и для придания изделию законченный вид.
Края также можно закруглить для придания эстетики в дизайне лампы.

Деревянный светильник своими руками

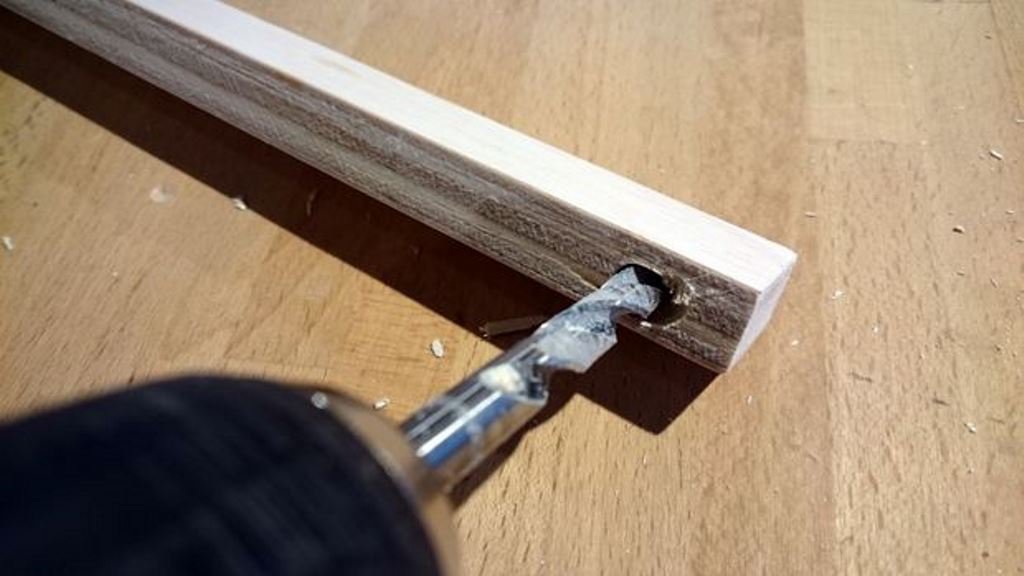

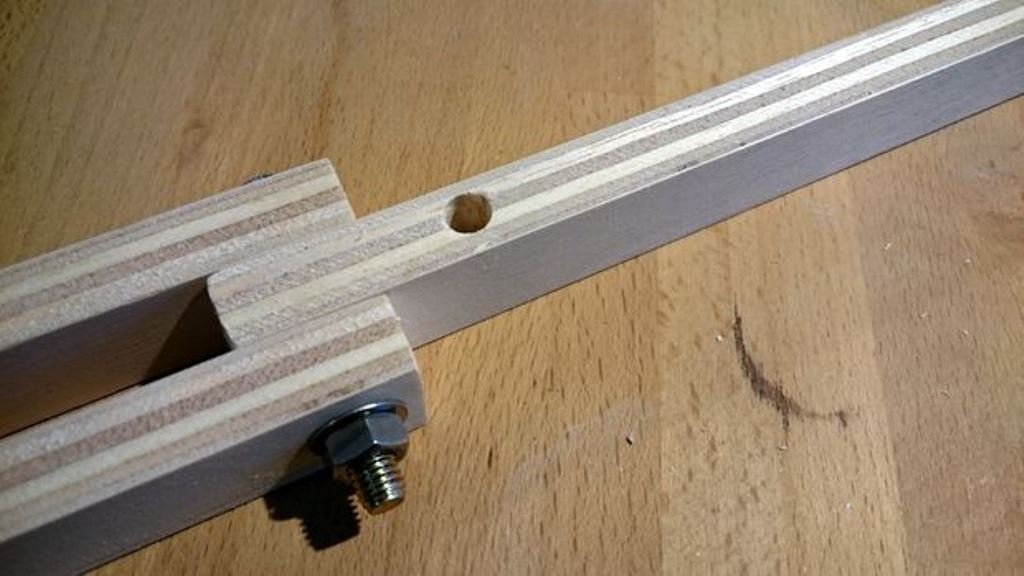

Этап 4: Добавление отверстий для провода

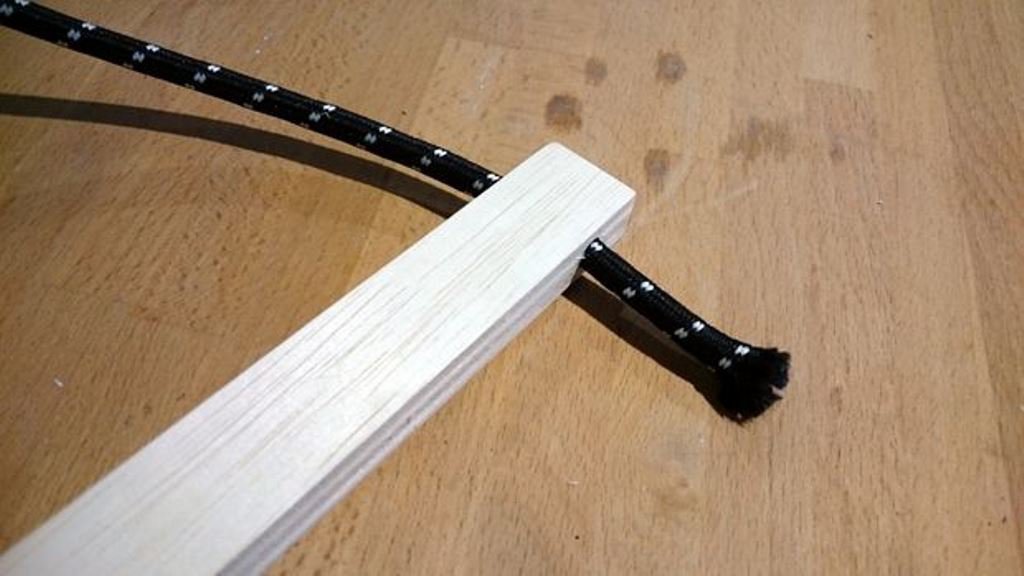

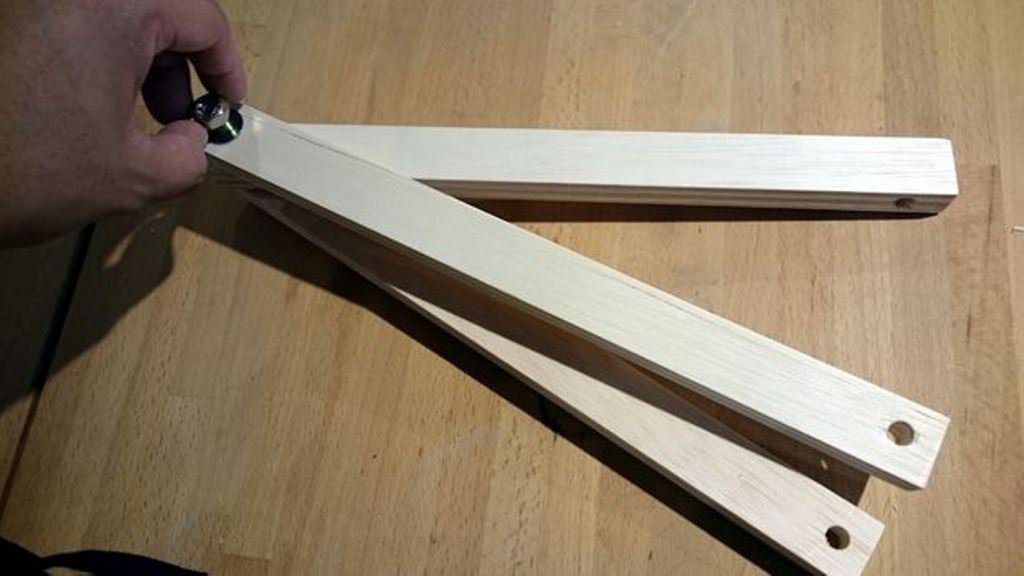

Два отверстия для шнура сверлятся через глубину фанеры на одном из деревянных брусков. От конца фанеры отступать около 5 см. Затем соедините все бруски вместе с помощью болта, двух шайб и гайки. Проверьте, чтобы перпендикулярные отверстия не перекрывались.

Деревянный светильник своими руками

Деревянный светильник своими руками

Деревянный светильник своими руками

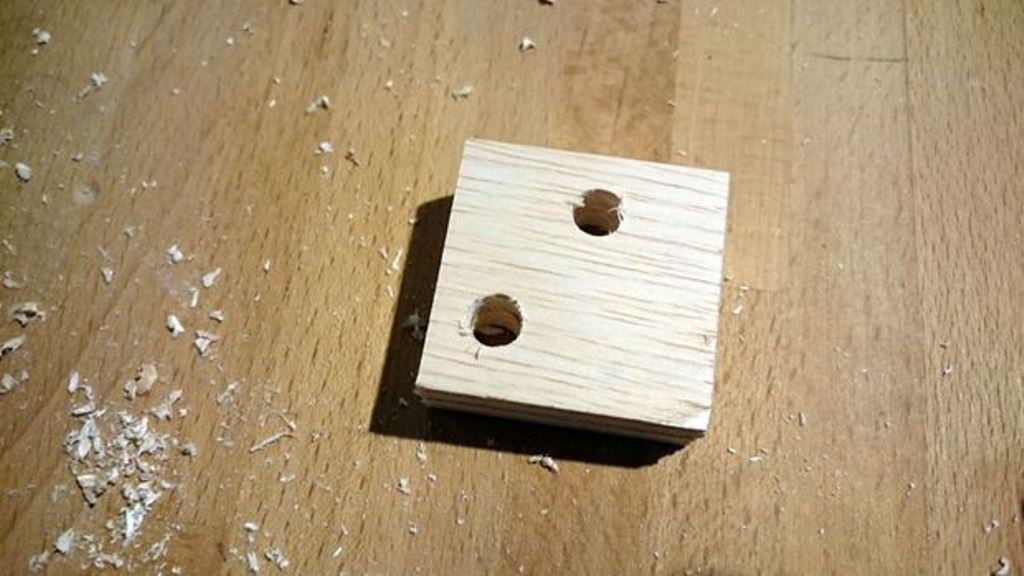

Этап 5: Построение основания

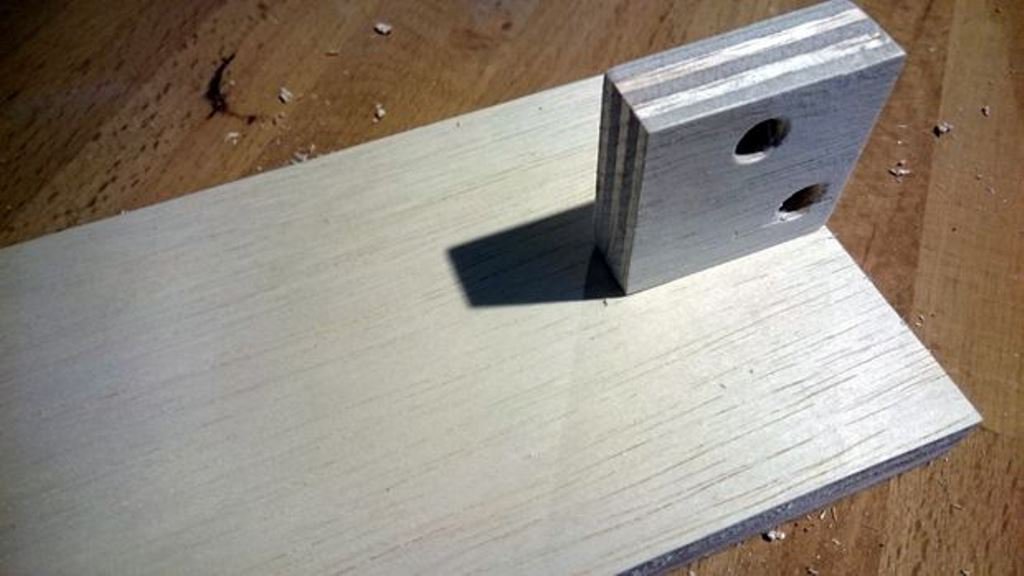

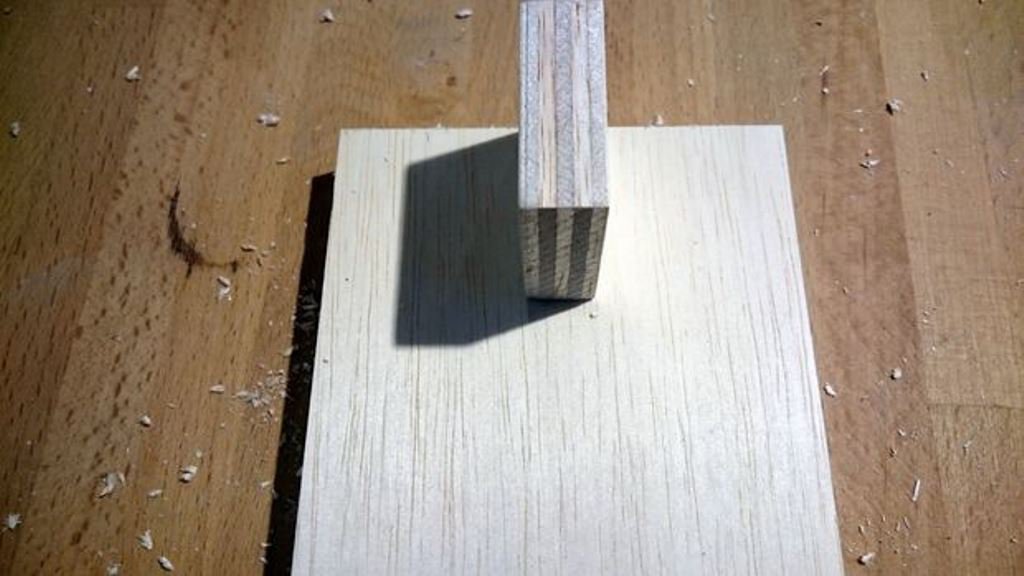

Просверлить 2 отверстия в квадратном блоке . Первое отверстие в углу, второе сделано с отступом в 1 см от края.

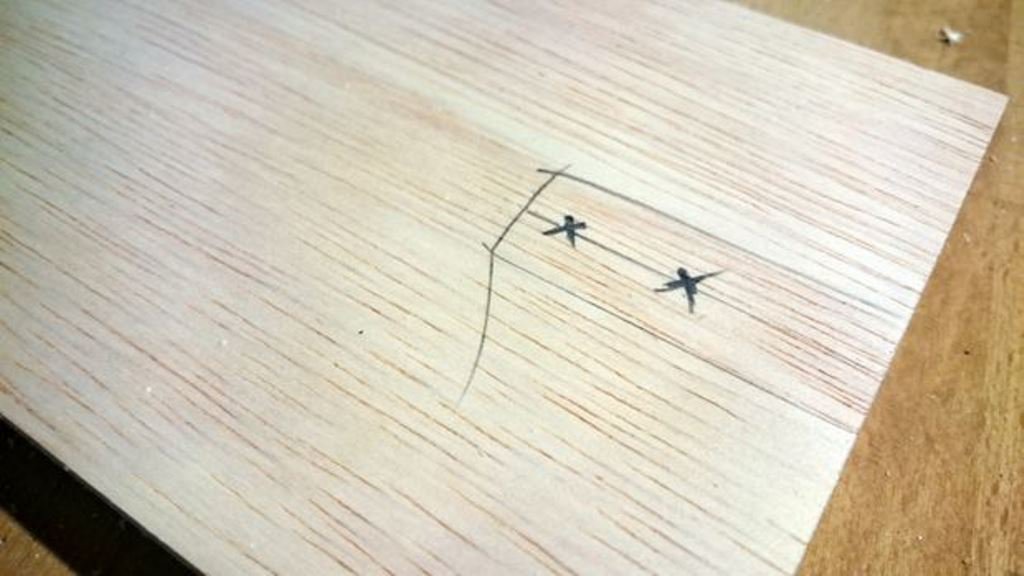

Затем поместите этот блок на основание и отметьте его карандашом. Крестиками пометьте середину и 1 см от края отметки .

Деревянный светильник своими руками

Деревянный светильник своими руками

Деревянный светильник своими руками

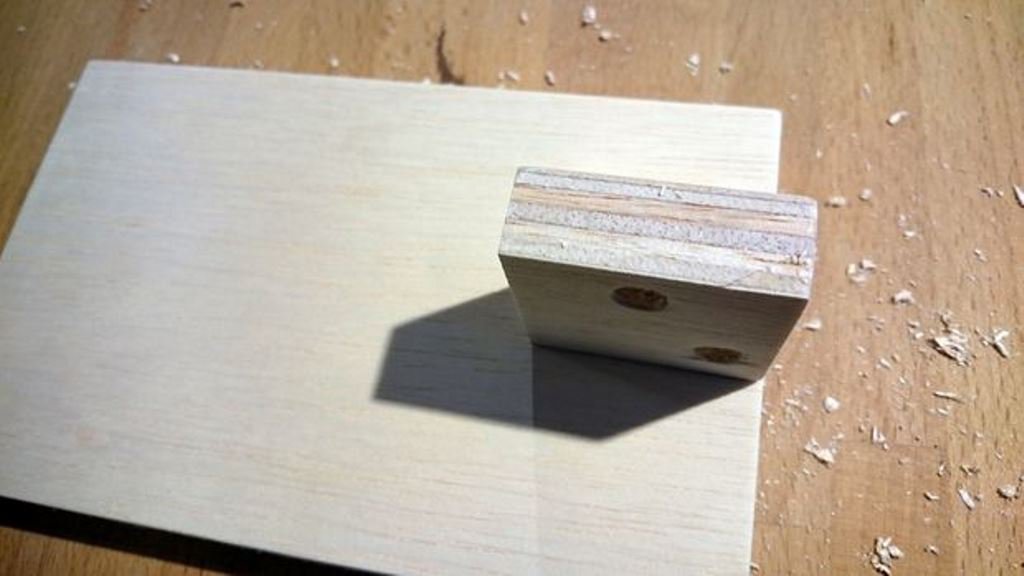

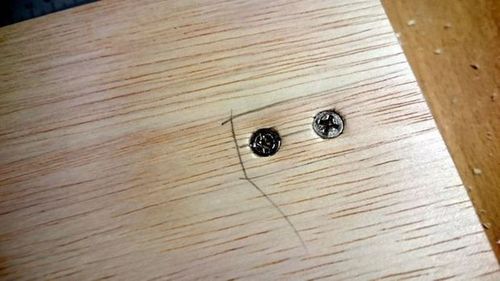

Этап 6: Прикрепление основания шарнира

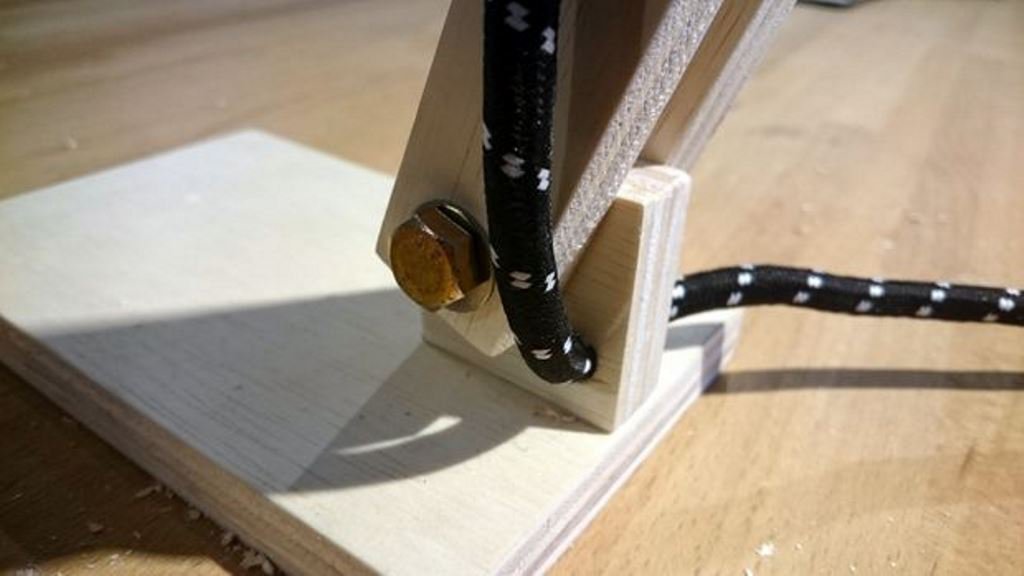

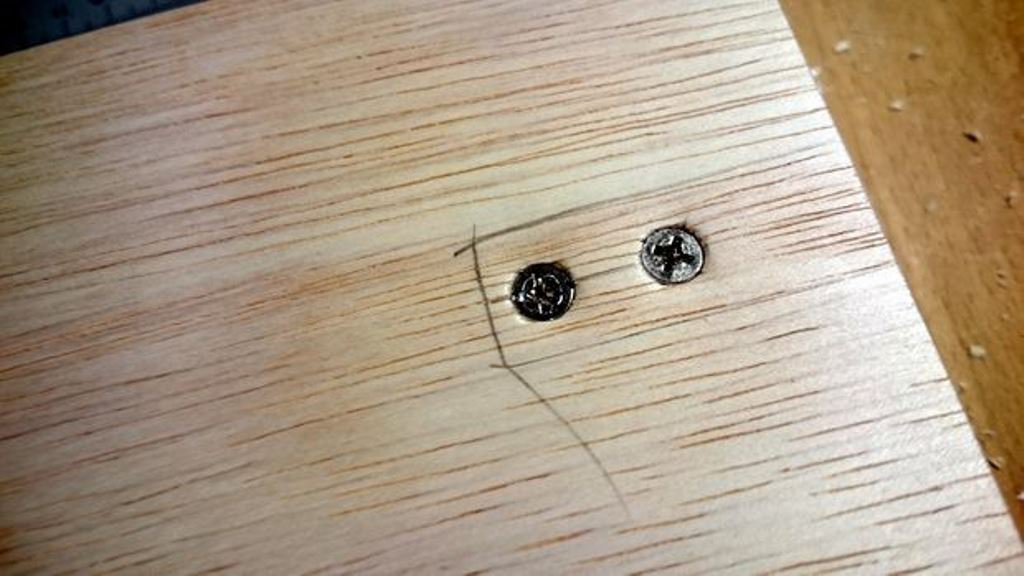

Поместите квадратный блок на основание и с помощью двух винтов с потайной головкой прикрепите этот блок. Сильно затягивать не нужно, т.к. может быть повреждена фанера.

Деревянный светильник своими руками

Деревянный светильник своими руками

Деревянный светильник своими руками


Этап 7: Продевание шнура

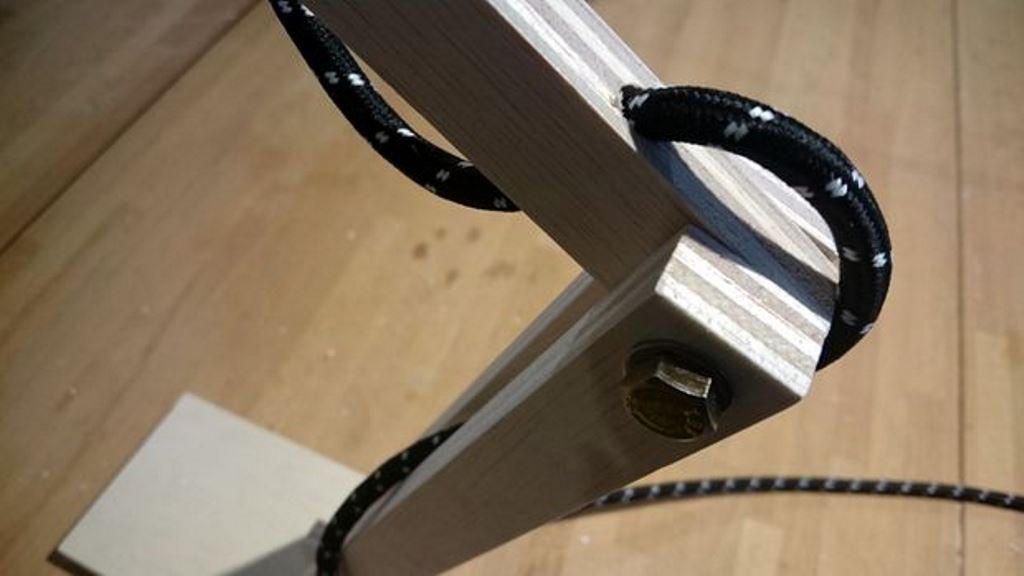

Проденьте шнур через все отверстия. Начинать следует с верха конструкции, точно так же как показано на фотографиях. Провод может идти и по-другому. Все зависит от вашей фантазии. Затем необходимо закрепить светильник к основанию с помощью болтов и гаек.

Деревянный светильник своими руками

Деревянный светильник своими руками



Деревянный светильник своими руками

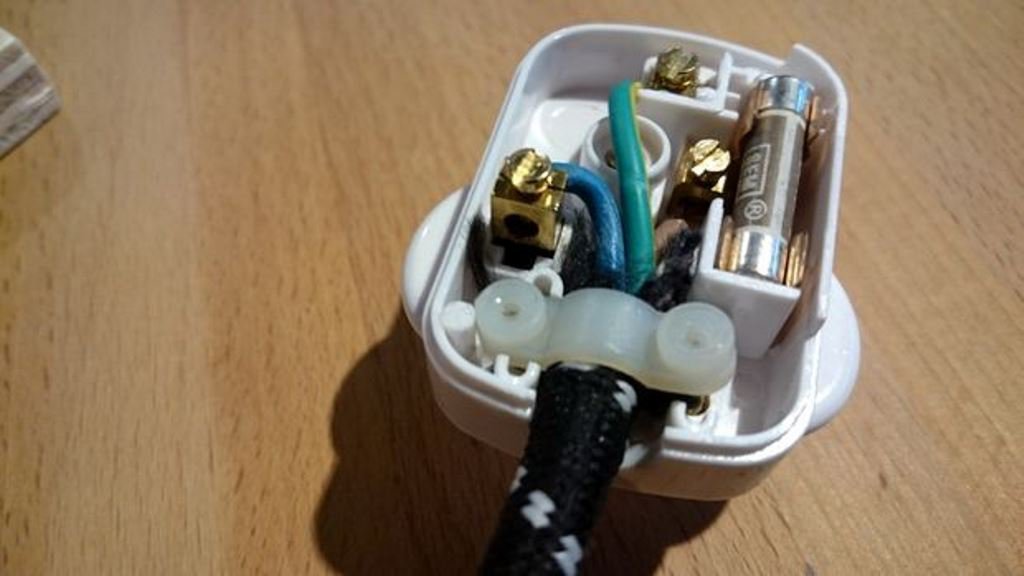

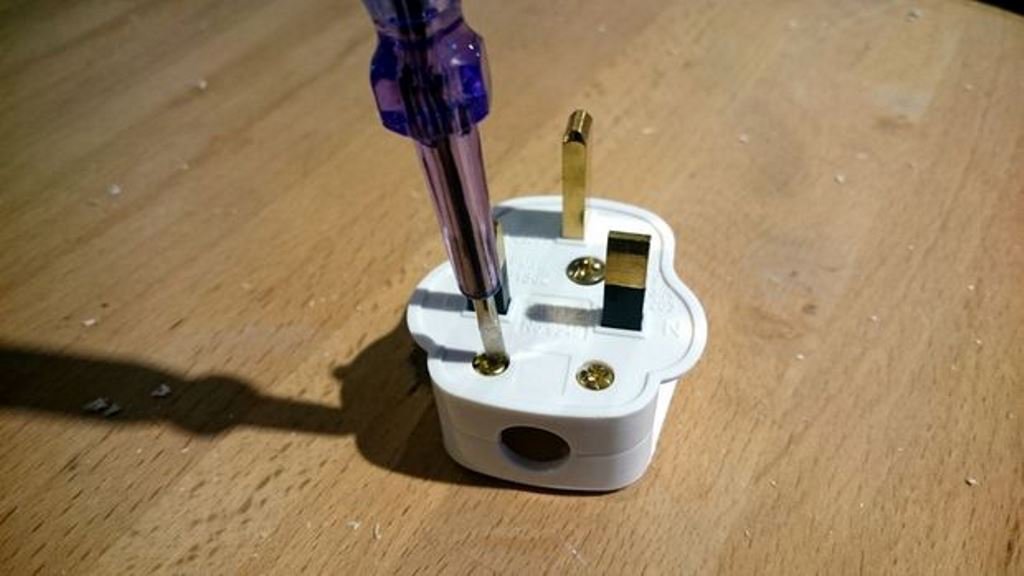

Этап 8: Подключение штепсельной вилки

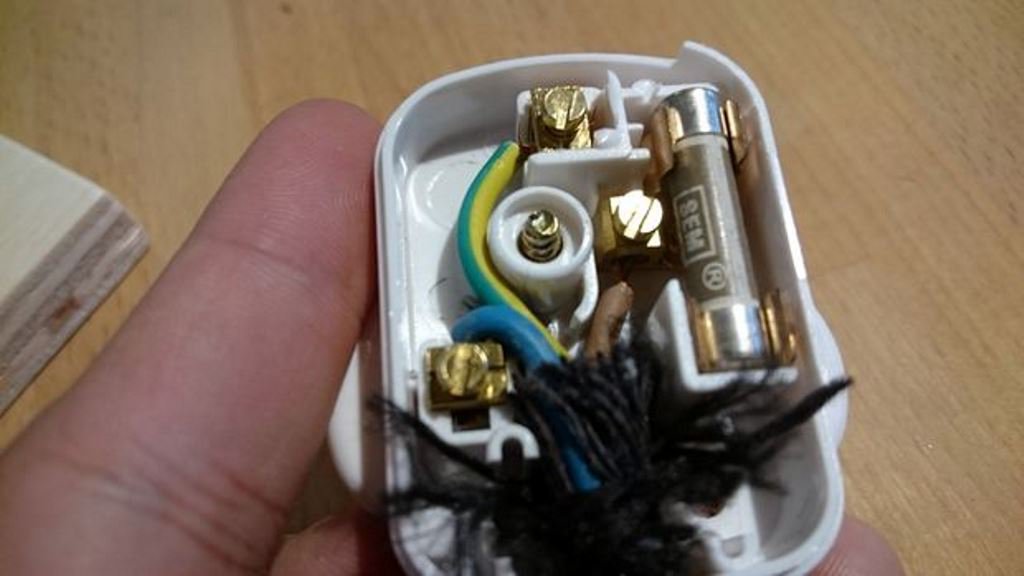

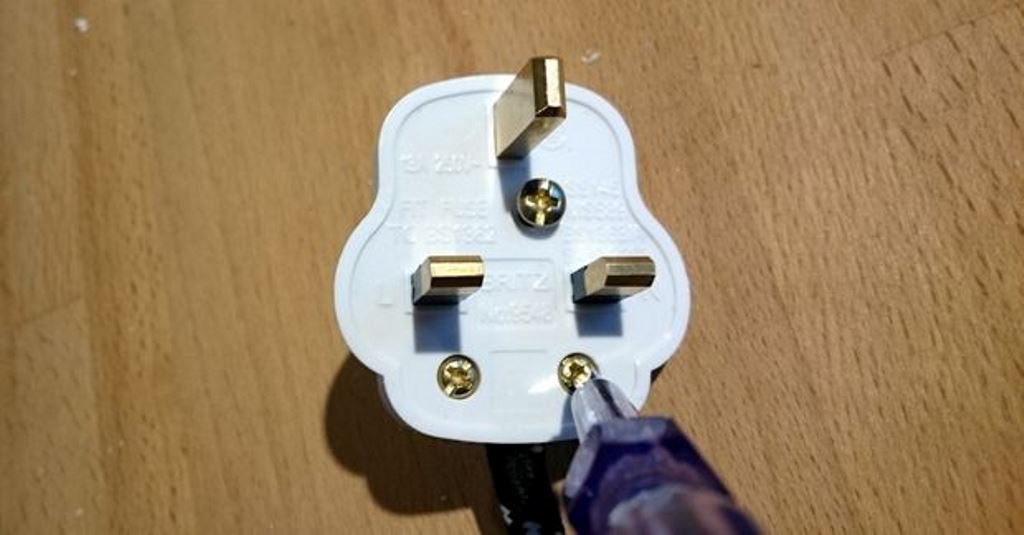

Для начала работы с вилкой, необходимо открутить все винты и открыть ее. Использую ножницы или кусачки зачистите провода или удалите 0,5 см изоляции и обнажите проводки. Пальцами закрутите эти проводки, чтобы они в дальнейшем не осыпались.Теперь подключаем проводки к вилке:

сверху - желто-зеленый
чуть ниже - красный
внизу - синий

Когда вы вставили провода в соответствующие контакты можно затянуть винты.

Деревянный светильник своими руками

Деревянный светильник своими руками

Этап 9: Закрываем вилку
Провод закрепляется специальным пластиковым держателем. Затем крышка ставиться на свое место и затягивается винтами.

Деревянный светильник своими руками

Деревянный светильник своими руками

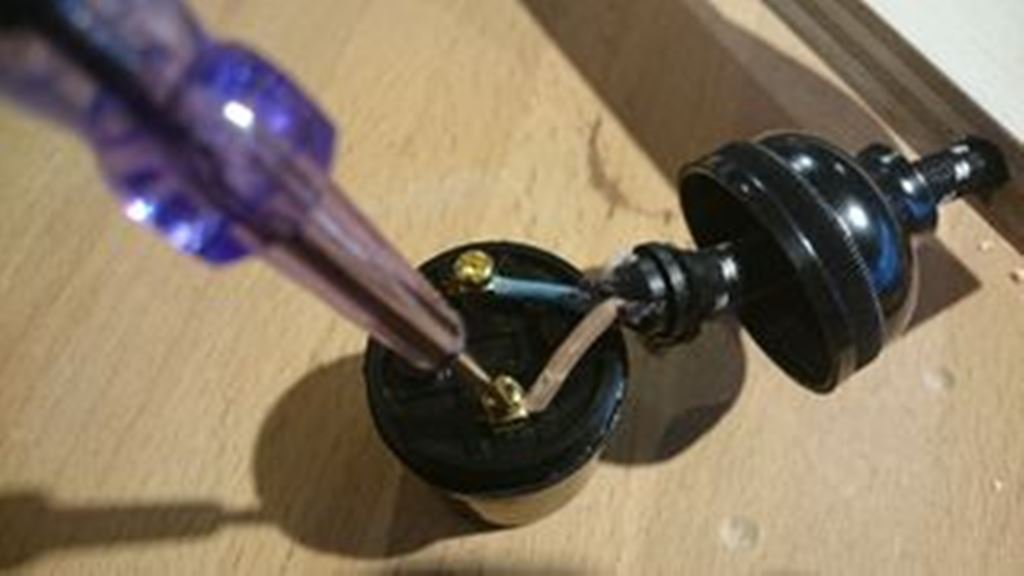

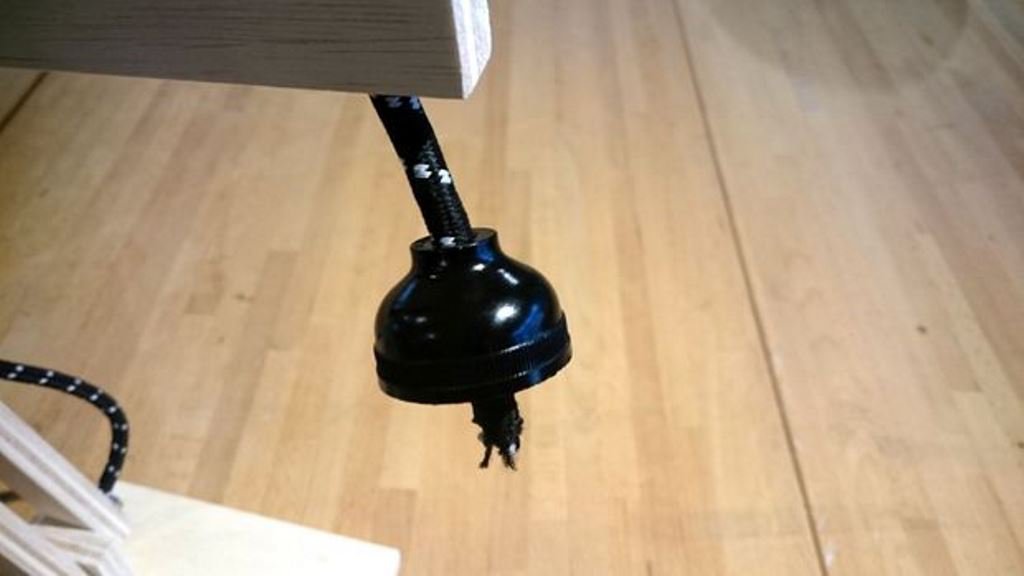

Этап 10: Электропроводка держателя лампы

Откройте крышку держателя и уберите лишние нитки. Затем уберите 0,5 см изоляции на проводках. Необходимо найти элемент, куда должны подключаться проводки. Затем нужно ослабить винты и вставить проводки. Теперь затянуть винты и закрыть крышку.

Деревянный светильник своими руками

Деревянный светильник своими руками

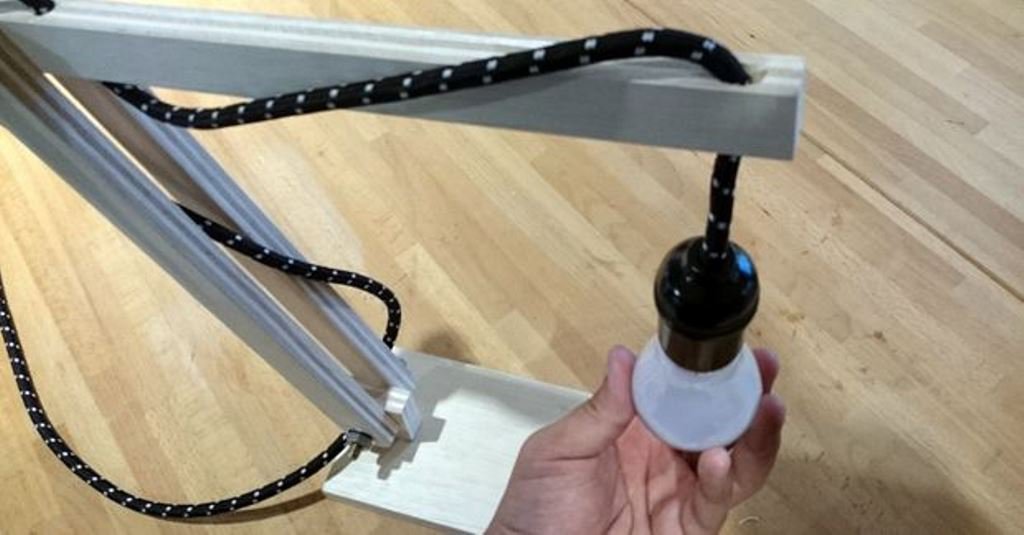

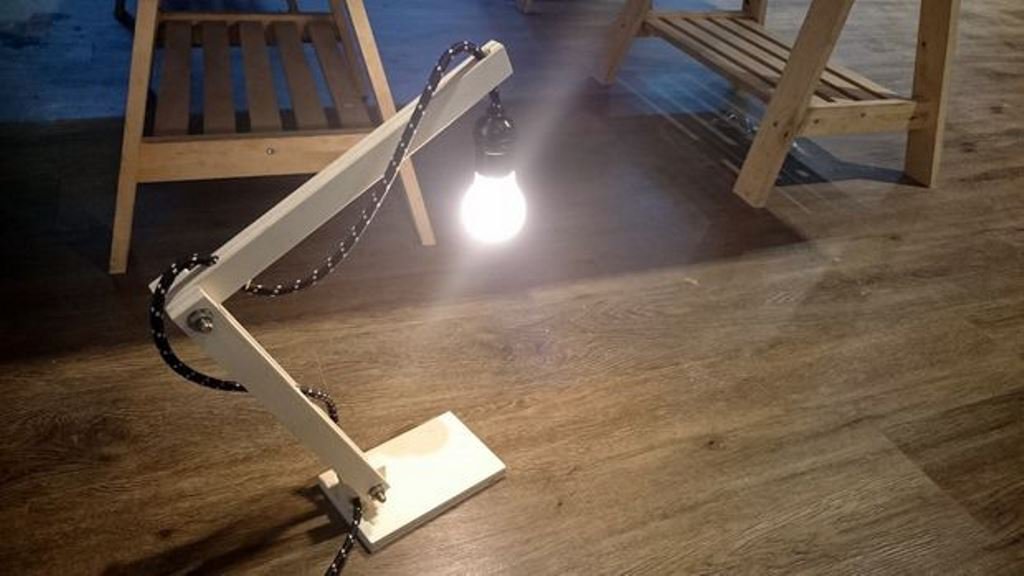

Этап 11: Последний шаг

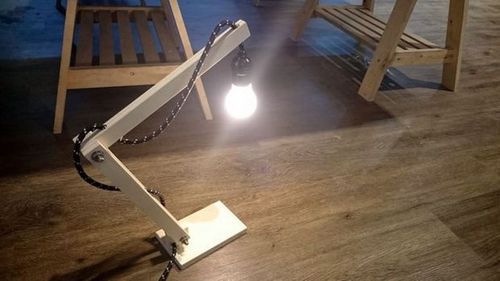

Перед тем как вкручивать лампочку убедитесь, что лампа не включена в розетку. Чтобы разнообразить дизайн можно добавить абажур или покрасить светильник краской или поиграть с формой шеи.


Деревянный светильник своими руками

Деревянный светильник своими руками
