Торшер из уличного светильника

Торшер из уличного светильника



Для того чтобы привнести в свое рабочее пространство немного уличного освещения, нужно просто превратить старый уличный светильник в новый торшер. Данный уличный светильник был найден автором идеи в строительном комиссионном магазине. Он был сильно поврежден, частично деформирован и не имел стеклянного колпака, защищающего лампу.

В связи с тем, что данное решение освещения уникально и требует применения определенного вида специализированного оборудования, то это может создать некоторые трудности при попытке изготовить аналогичный торшер в обычных (домашних) условиях.



Такой торшер может прекрасно смотреться в просторном помещении, а аналогично настоящему уличному светильнику, такой торшер позволяет разместить различные заметки и наклейки.

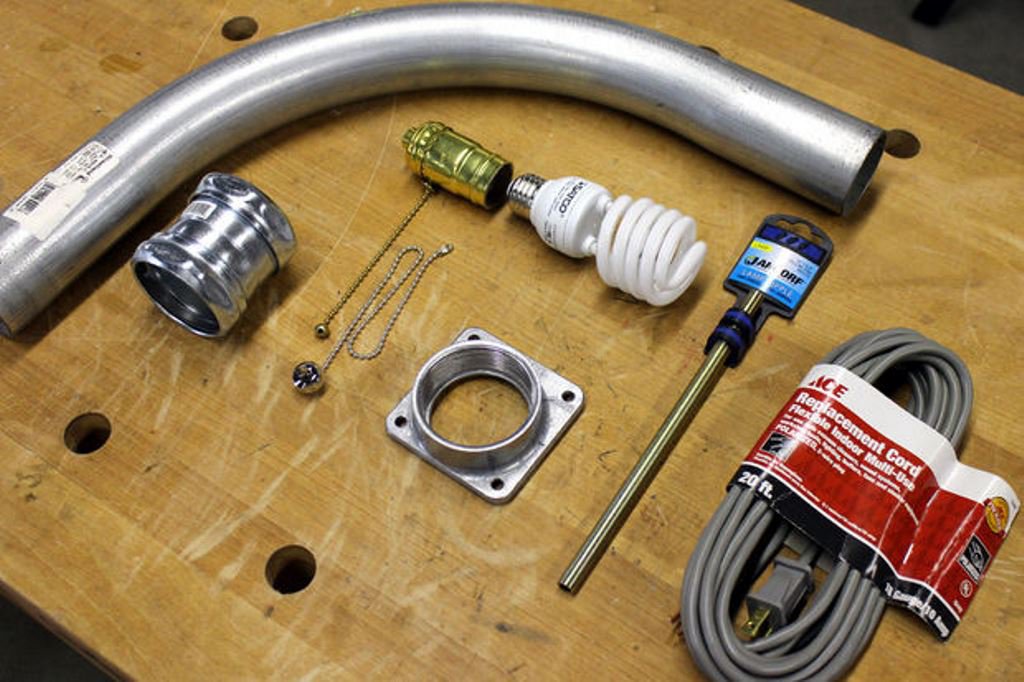

Необходимые материалы:

В изготовлении использовалась 2-х дюймовая система труб и фитингов EMT для электропроводки,  а именно:


- колено 90°;
- труба прямая;
- муфта соединительная;
- кольцо опорное;



Дополнительно потребовалось:


- кабель питающий, L=6 м;
- ниппель ламповый с резьбой, L= 200 мм;
- патрон для лампы с цепочкой;
- энергосберегающая лампа;
- корпус уличного светильника.

Торшер из уличного светильника


Инструкция по изготовлению


Шаг 1. Детали для торшера

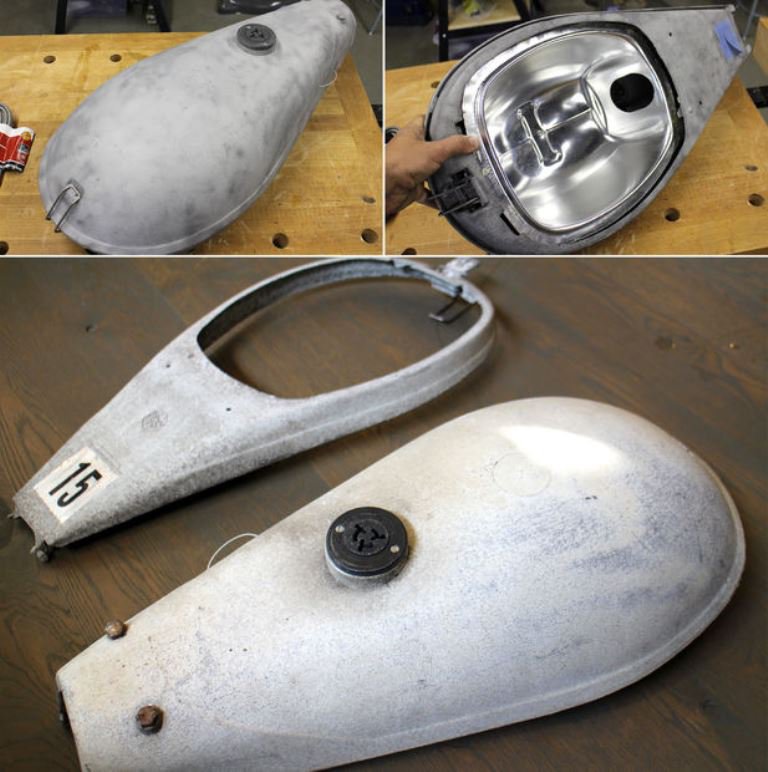

Самым главным в данном проекте является старый уличный светильник. Данный светильник автор статьи нашел в комиссионном магазине, где можно найти практически все что угодно. Все необходимые детали для торшера он тоже нашел там. Так как корпус светильника был в ужасном состоянии, пришлось его почистить пескоструйкой от различных загрязнений, чтобы придать ему достойный внешний вид.

Торшер из уличного светильника

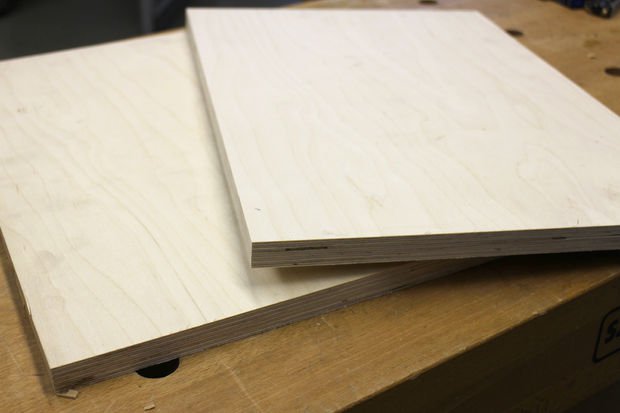

Шаг 2. Основание торшера
Джон начал изготовление торшера с основания. Для этого он взял фанеру толщиной 20 мм. Вырезал два куска размером 600х600 мм для устойчивости и свободного положения светильника. Хотя торшер сам по себе устойчив, но все же лучше, если основание сделать больше, либо центр тяжести необходимо сместить в зону устойчивости.

Торшер из уличного светильника



Шаг 3. Основание торшера - отверстие для стойки

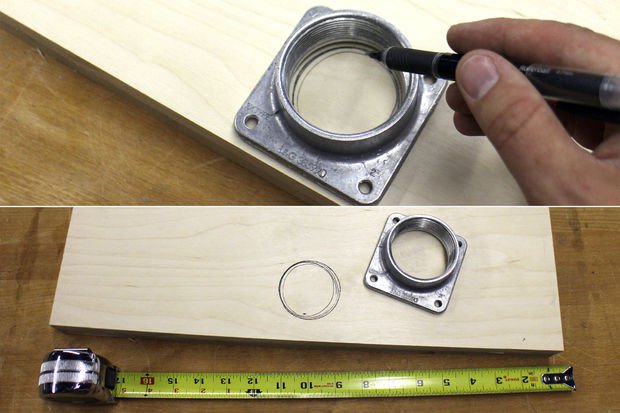

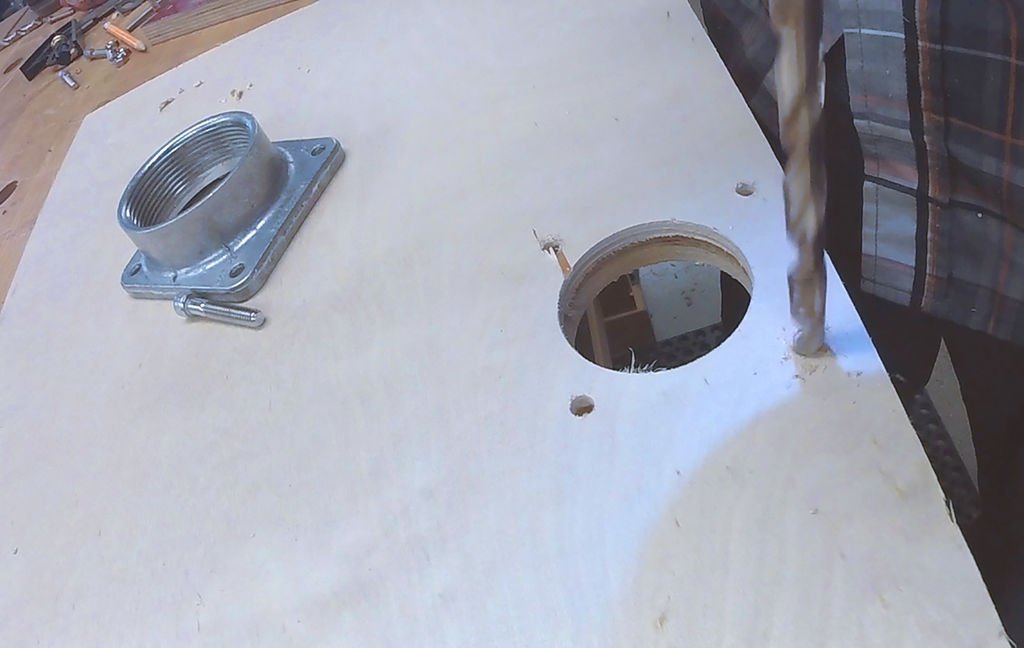

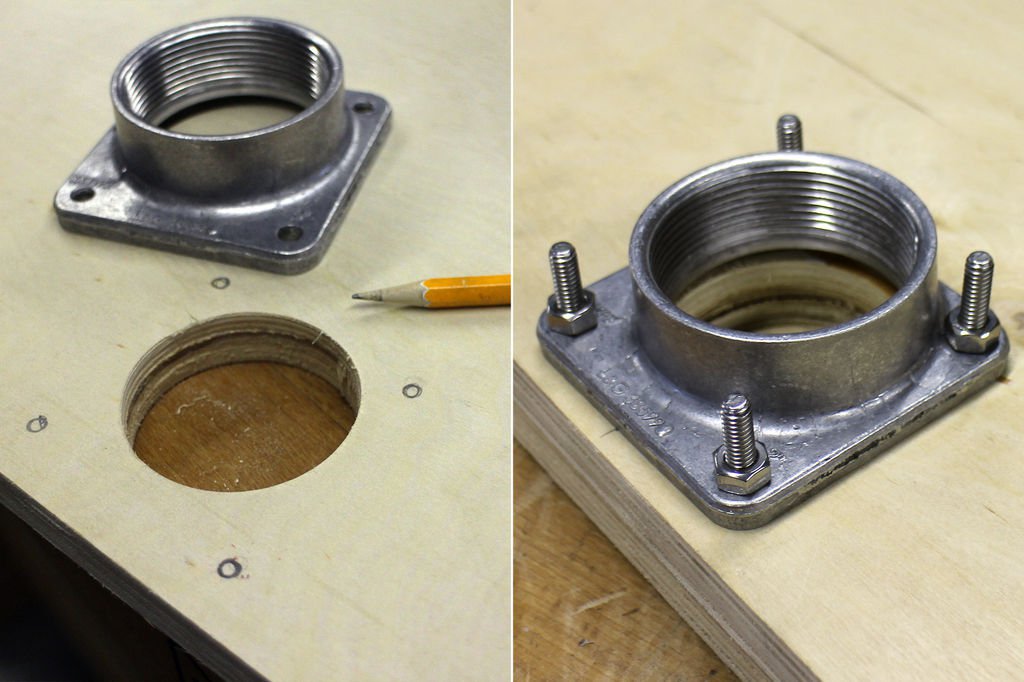

Приложив опорное кольцо возле края одного из двух листов фанеры, Джон обрисовал центральное отверстие и отверстия крепежных болтов. После разметки он вырезал при помощи коронки центральное отверстие и просверлил отверстия для болтов. Сделал зенковку, чтобы утопить головки болтов и закрепил опорное кольцо на листе фанеры.

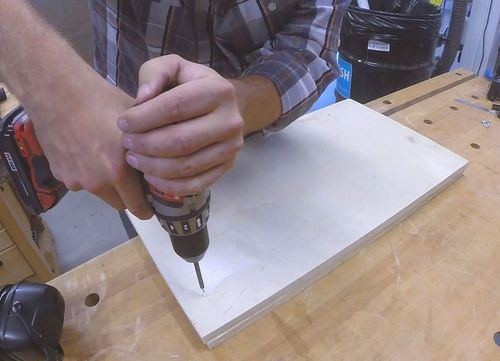

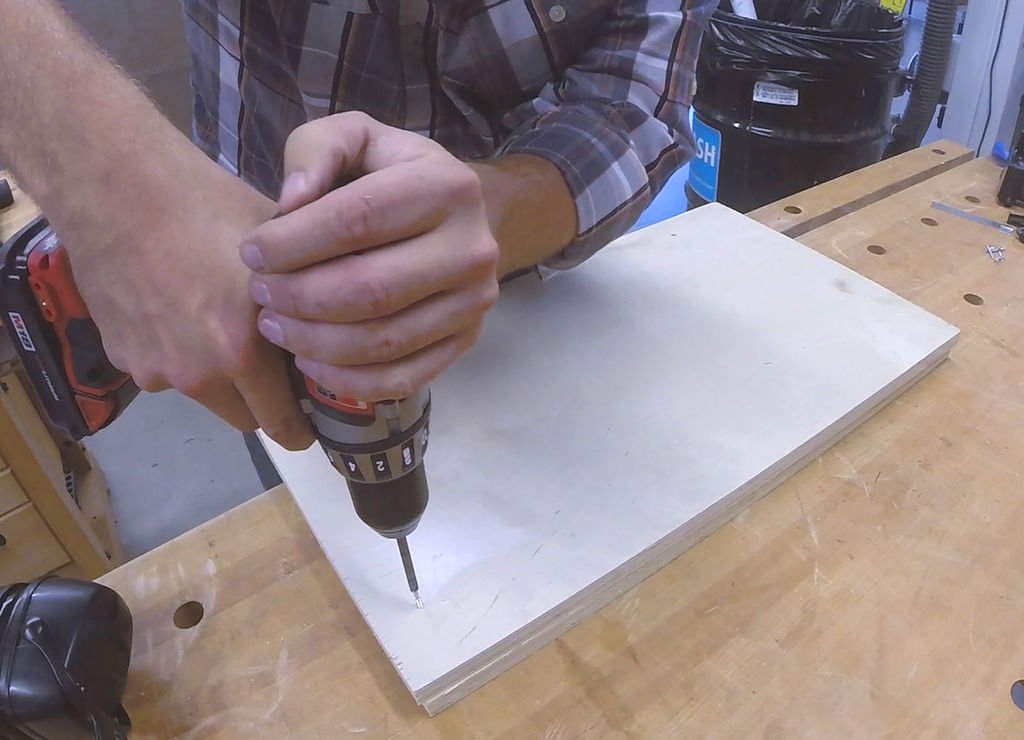

Затем, при помощи винтов, прикрутил снизу второй лист фанеры. После этого все отшлифовал, чтобы скруглить углы и удалить заусенцы.

Торшер из уличного светильника

Торшер из уличного светильника

Торшер из уличного светильника



Торшер из уличного светильника


Шаг 4. Стойка торшера
Двух дюймовая труба для стойки торшера изначально была длиной 3 м. При этом высота торшера должна быть удобной для пользования выключателем с цепочкой. Поэтому автор торшера укоротил трубу примерно до 2 м. Для этого он отметил необходимую длину трубы и отрезал нужный кусок трубы при помощи пилы с водяным охлаждением.


Торшер из уличного светильника



Шаг 5. Отверстие в стойке для кабеля питания

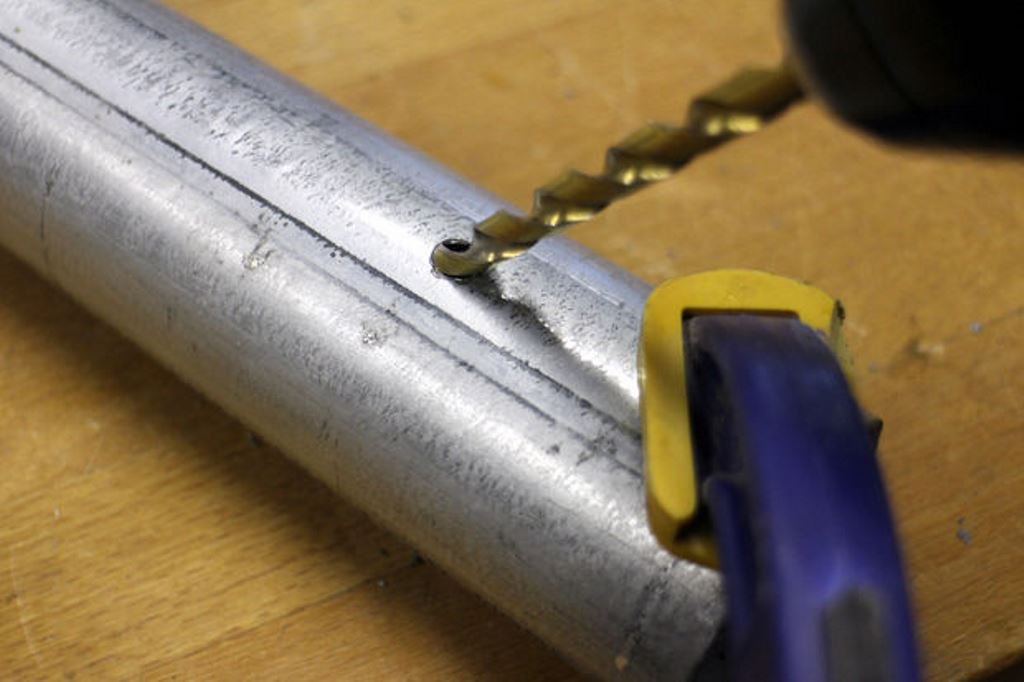

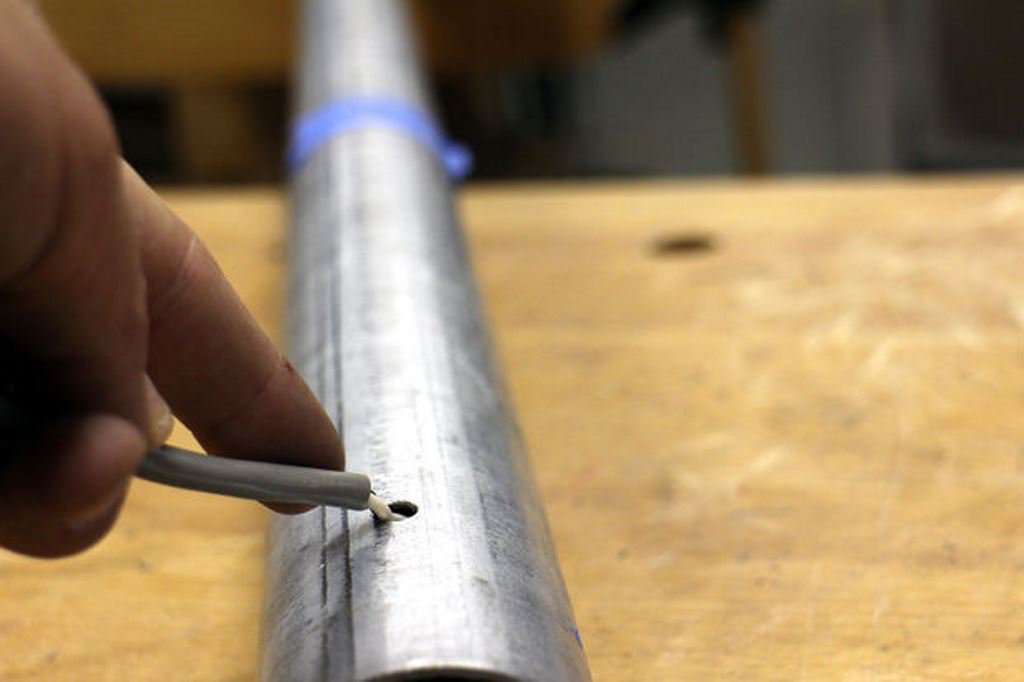

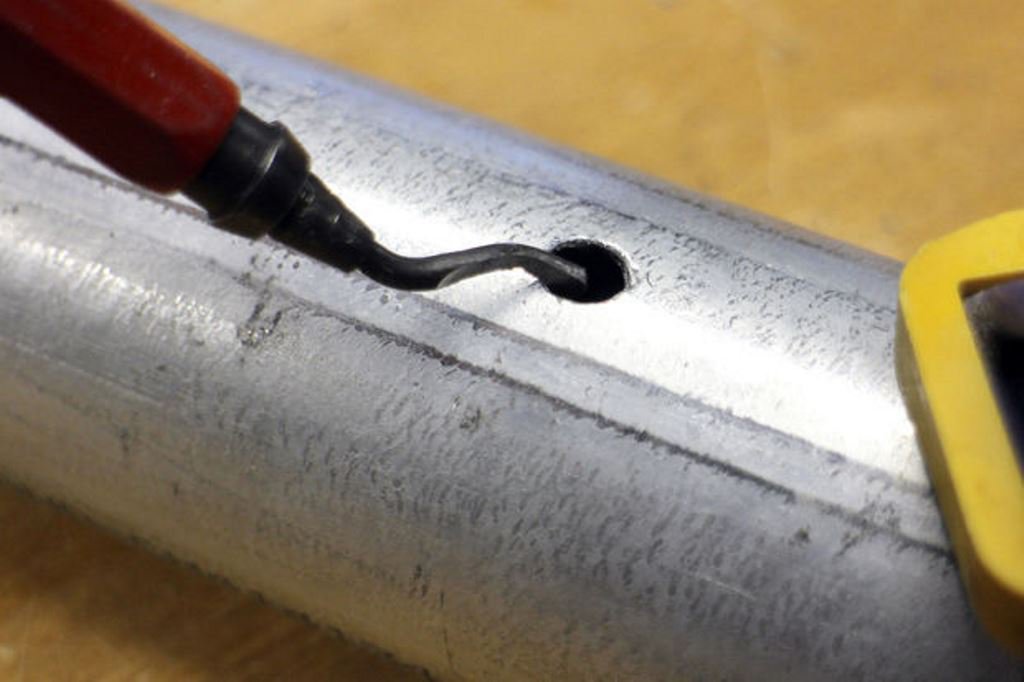

Вблизи одного конца трубы Джон просверлил небольшое отверстие вблизи одного конца трубы для кабеля питания. Отверстие сверлил с наклоном дрели, чтобы задать направление протяжки кабеля. Края отверстия он зачистил от заусенцев и пропустил питающий кабель в трубу, и, протянув его по всей длине стойки торшера, вытянул сверху.


Торшер из уличного светильника




Торшер из уличного светильника

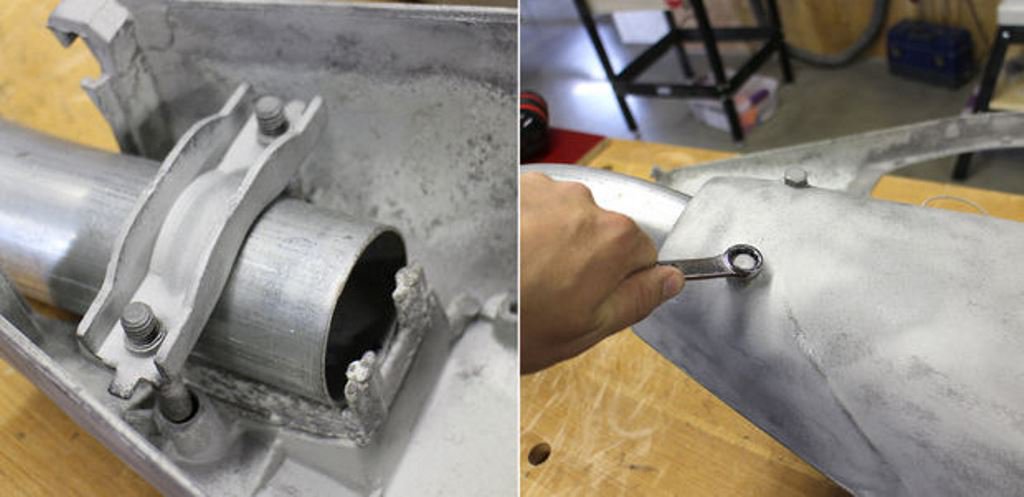

Шаг 6. Присоединение колена

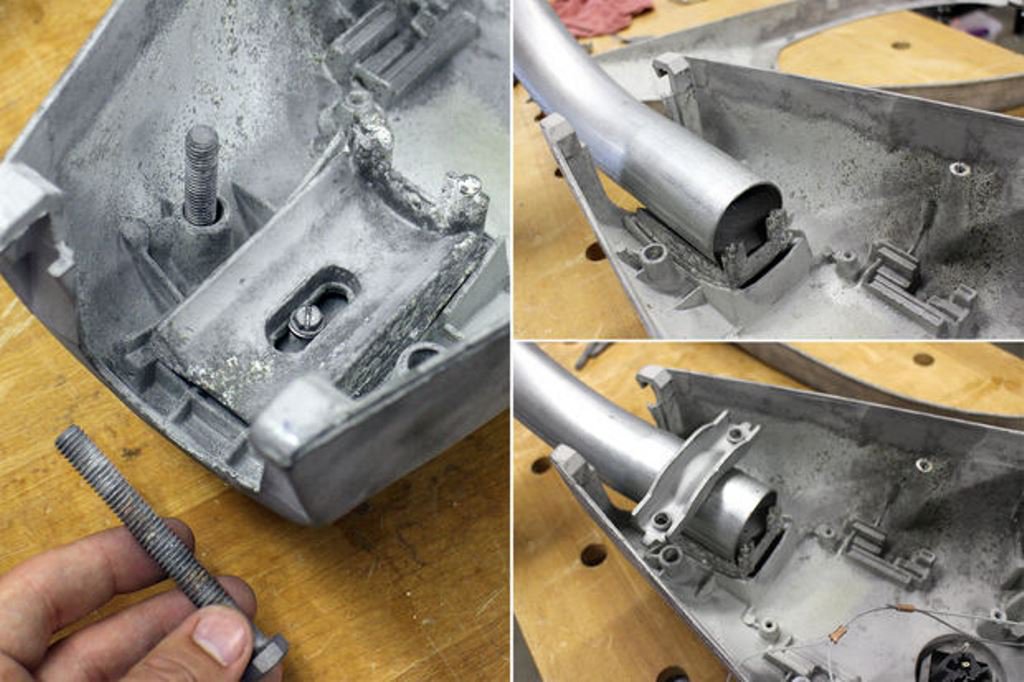

Уличный фонарь крепится на 2-х дюймовое колено при помощи кронштейна, имеющего два больших болта, которые все это соединяют. Болты и кронштейн он тщательно зачистил металлической щеткой. Затем установил в задней части светильника колено 90°, сверху поставил кронштейн и стянул всю конструкцию болтами.

Торшер из уличного светильника

Торшер из уличного светильника

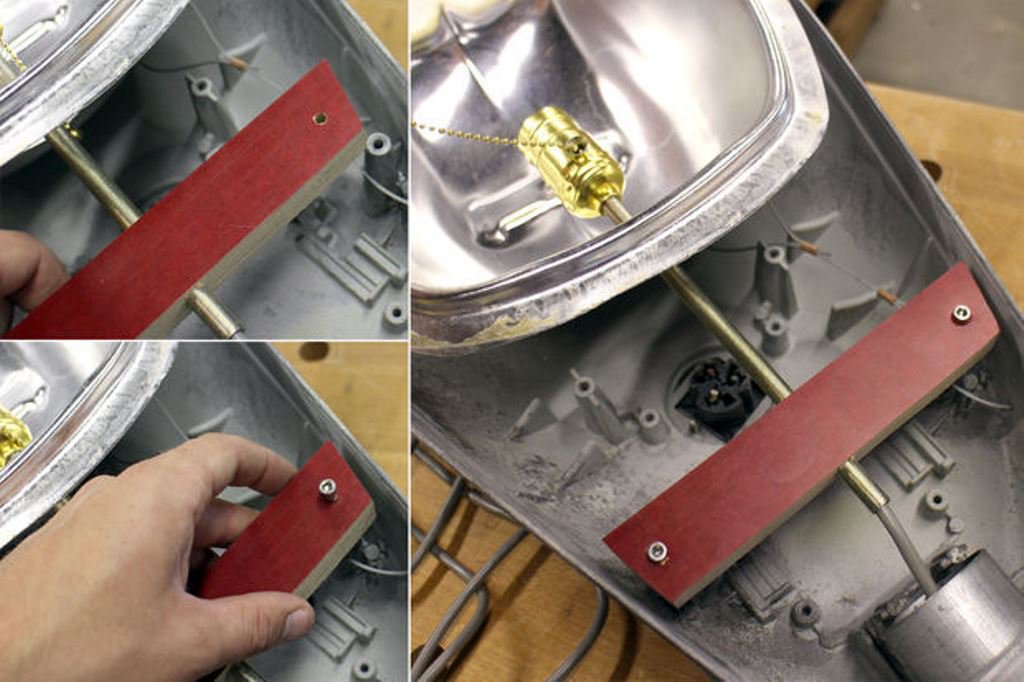

Шаг 7. Светильник - кронштейн для ниппеля

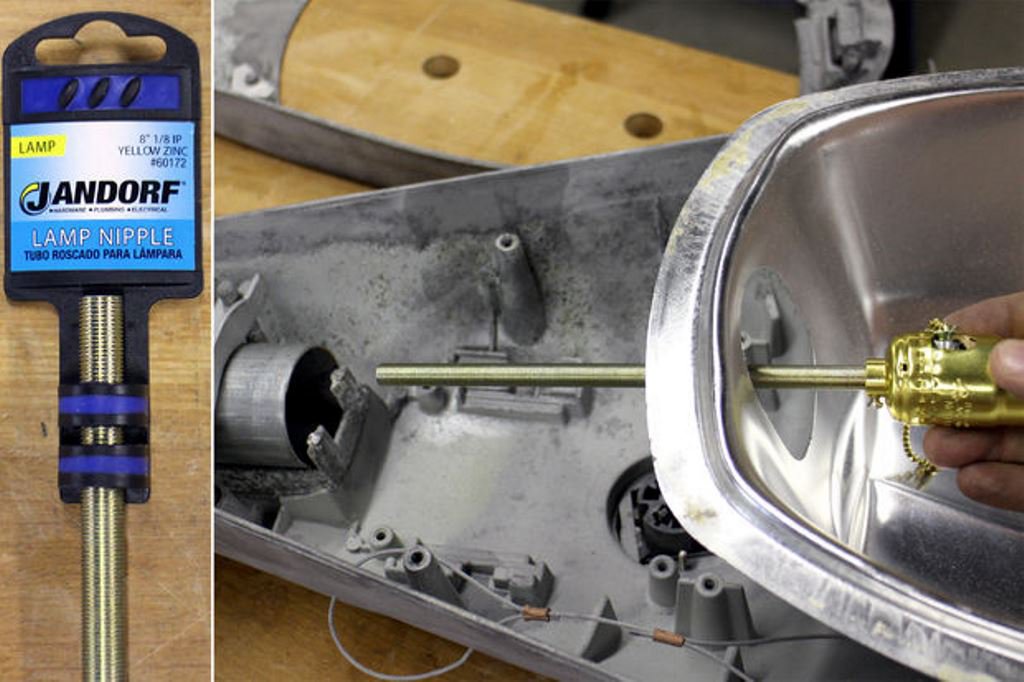

Для патрона с цепочным выключателем нужно было сделать кронштейн, чтобы закрепить его для надежной работы. Для этого Джон прикрепил патрон к ниппелю и поместил сборку в светильник туда, куда хотел установить патрон. Так как уличный светильник не был предназначен для такой маленькой лампы, поэтому ему пришлось сделать собственный держатель, чтобы закрепить ниппель с патроном.

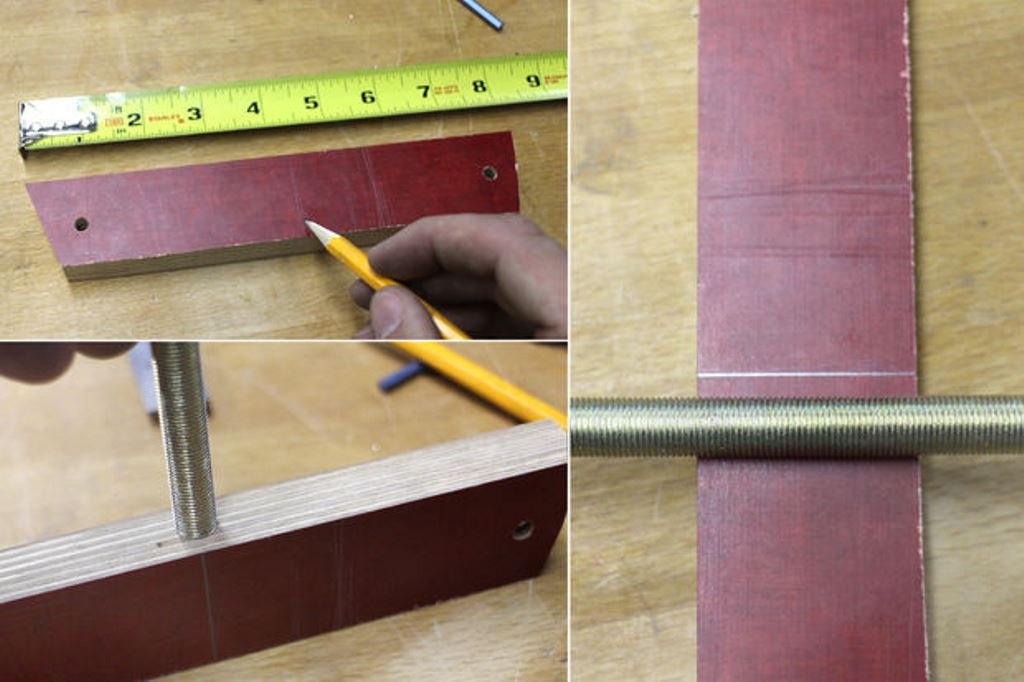

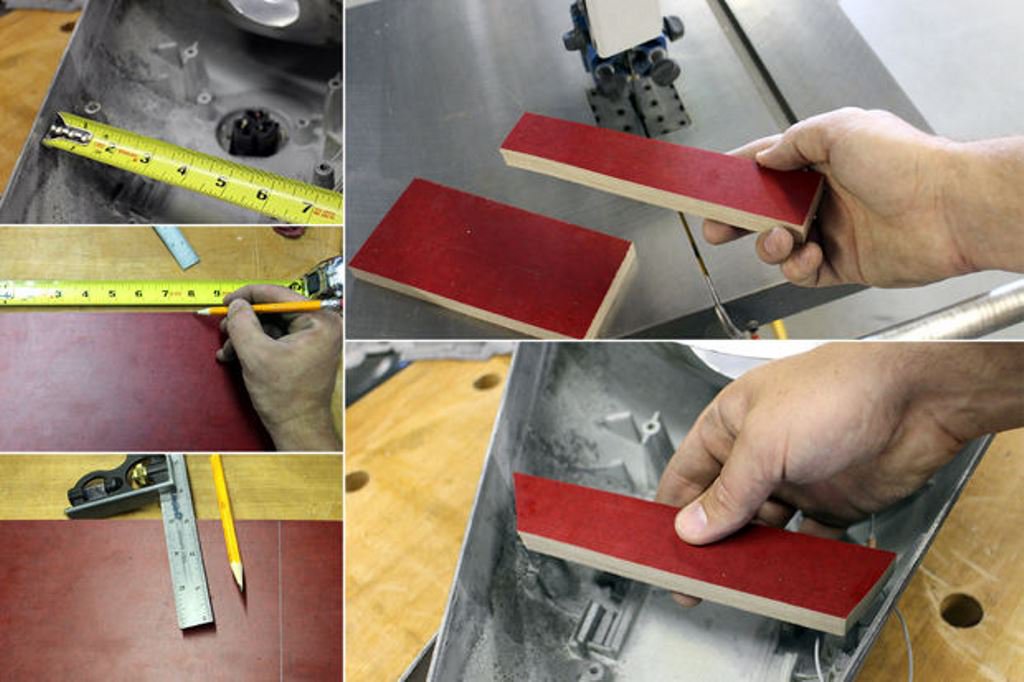

К счастью в самом светильнике были резьбовые отверстия на внутренней стороне светильника, подходящие для крепления кронштейна. Измерил расстояние между креплениями, отрезал полосу от куска отходов фанеры толщиной 20 мм, чтобы использовать его в качестве кронштейна. Подогнал размер полоски фанеры под размер корпуса светильника и просверлил отверстия соответствующие крепежным отверстиям на корпусе светильника.

Торшер из уличного светильника

Торшер из уличного светильника


Шаг 8. Светильник - закрепление ниппеля

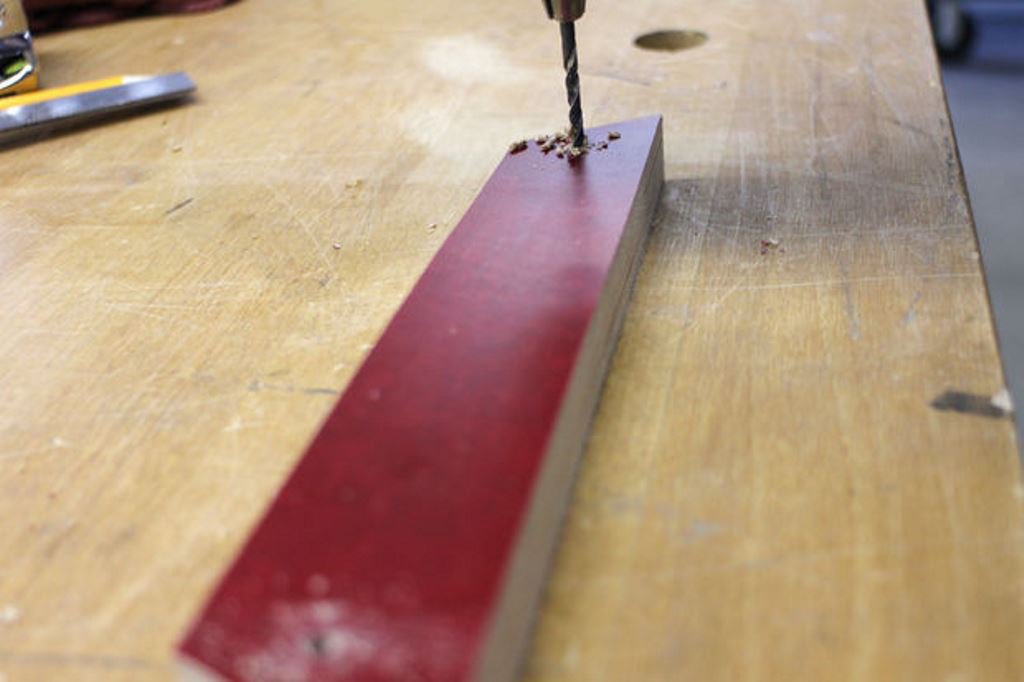

Для того чтобы установить ниппель в деревянный кронштейн, автор идеи нашел центр прохода ниппеля в кронштейне и просверлил отверстие, соответственно диаметру ниппеля. Так как ниппель резьбовой, то просто, закрепив его в патроне дрели, закрутил в просверленное отверстие.

Торшер из уличного светильника

Торшер из уличного светильника

Торшер из уличного светильника


Шаг 9. Светильник - подключение патрона

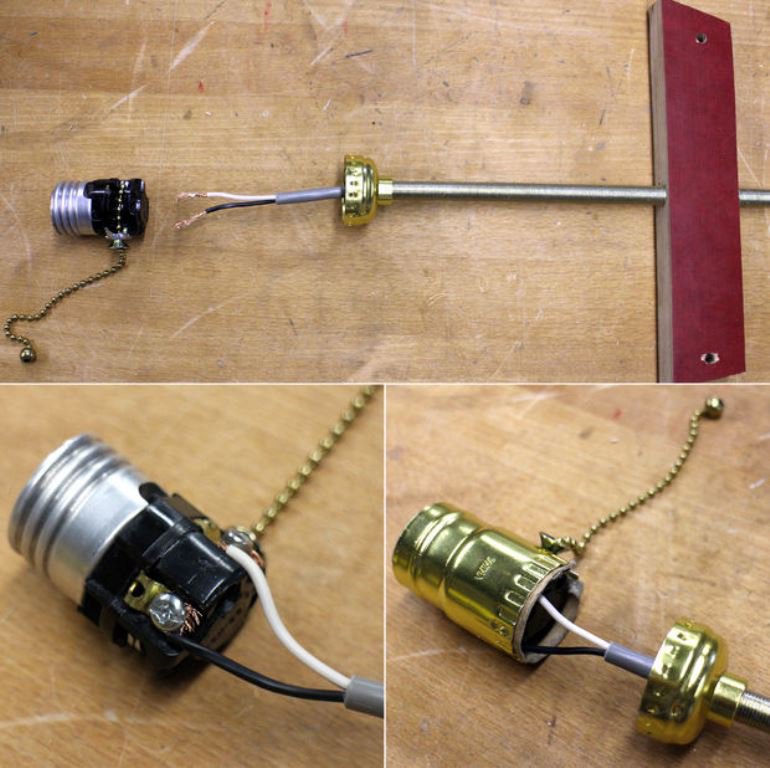

Питающий кабель он пропустил через ниппель и подключил к патрону. Собрал патрон, закрепил его на ниппеле и установил деревянный кронштейн в корпус светильника на винты.

Торшер из уличного светильника



Шаг 10. Колпак светильника - вакуумное формование

У светильника не было защитного колпака, поэтому решил сделать свой.
Существует несколько способов изготовления колпака для светильника, но в связи с тем, что у него есть доступ к вакуумному формователю, нужен был только повод, чтобы воспользоваться этим устройством. Возле магазина взглядом отыскал то, что могло бы иметь правильную форму, и купил… арбуз.

Торшер из уличного светильника


Форма колпака будет идеальной и еще арбуз - это любимое лакомство.

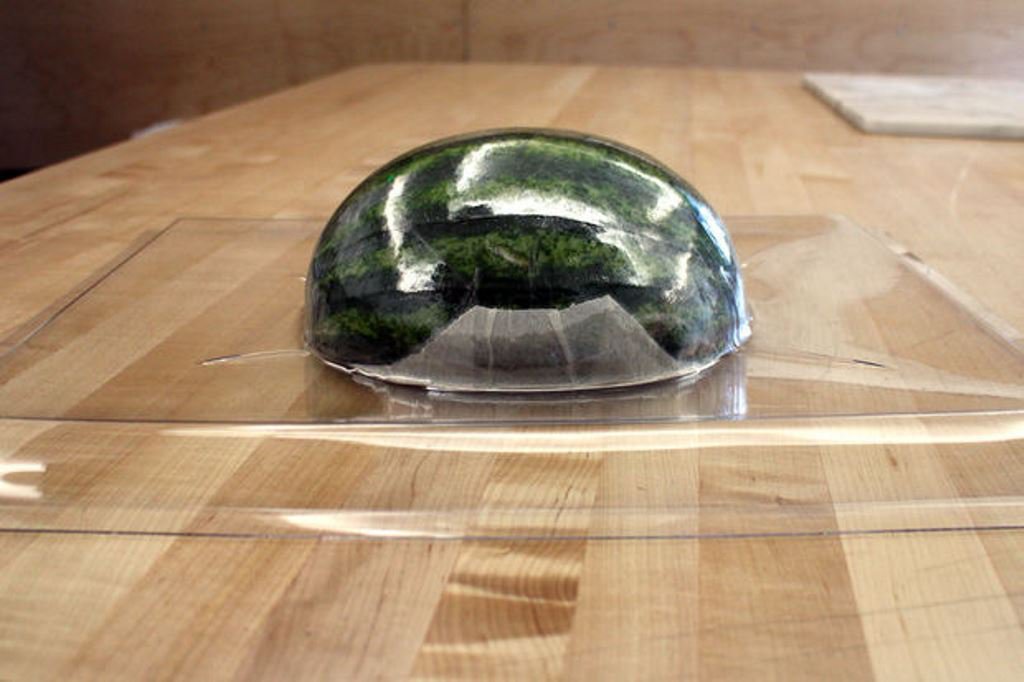

Вакуумный формователь работает так:
• предмет размещаем на столе;
• аппарат нагревает тонкий лист пластика и опускает на предмет, форму которого хотите получить;
• стол выкачивает воздух и пластик принимает форму предмета.


После остывания пластик затвердевает и сохраняет принятую форму. Вы поймете, когда лист пластика можно будет опустить на предмет (в данном случае арбуз) - он начнет провисать под нагревательным элементом. Это видно на фото 4 и 5 в этом шаге.

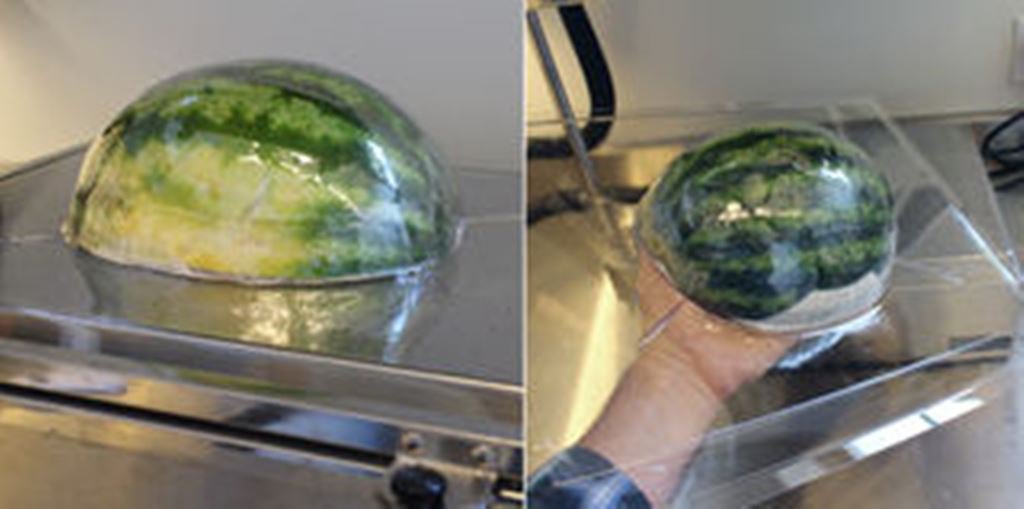

Итак, нагретый лист пластика опускается на форму и откачивается воздух, создавая под листом вакуум. После этого остывший пластик имеет точные очертания предмета.

Торшер из уличного светильника

Торшер из уличного светильника

Торшер из уличного светильника

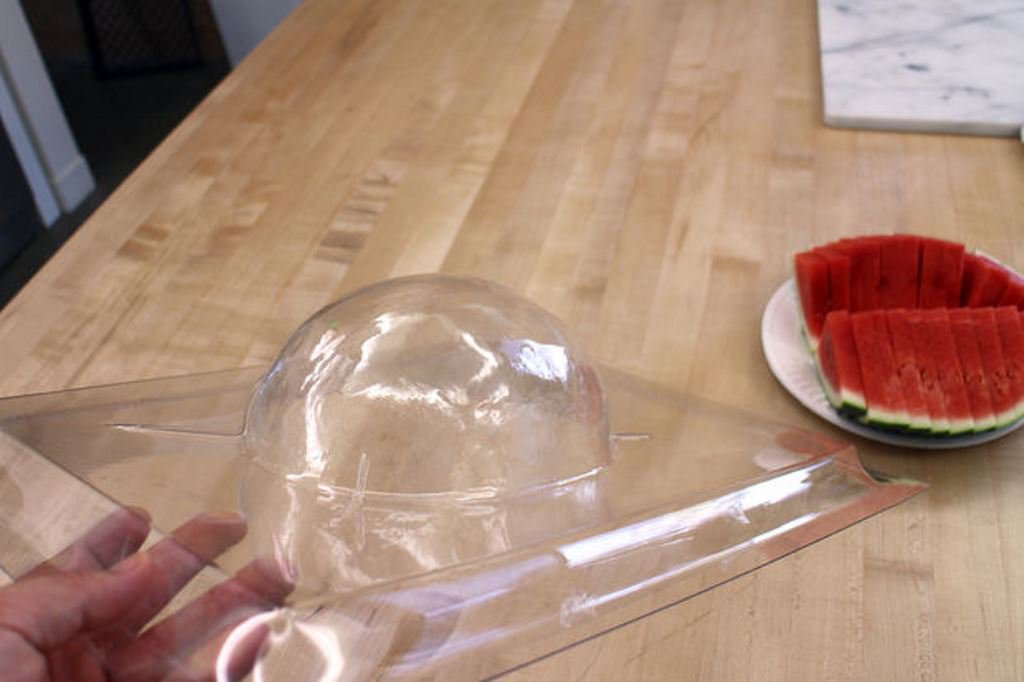

Шаг 11. Колпак светильника - колпак из пластиковой формы

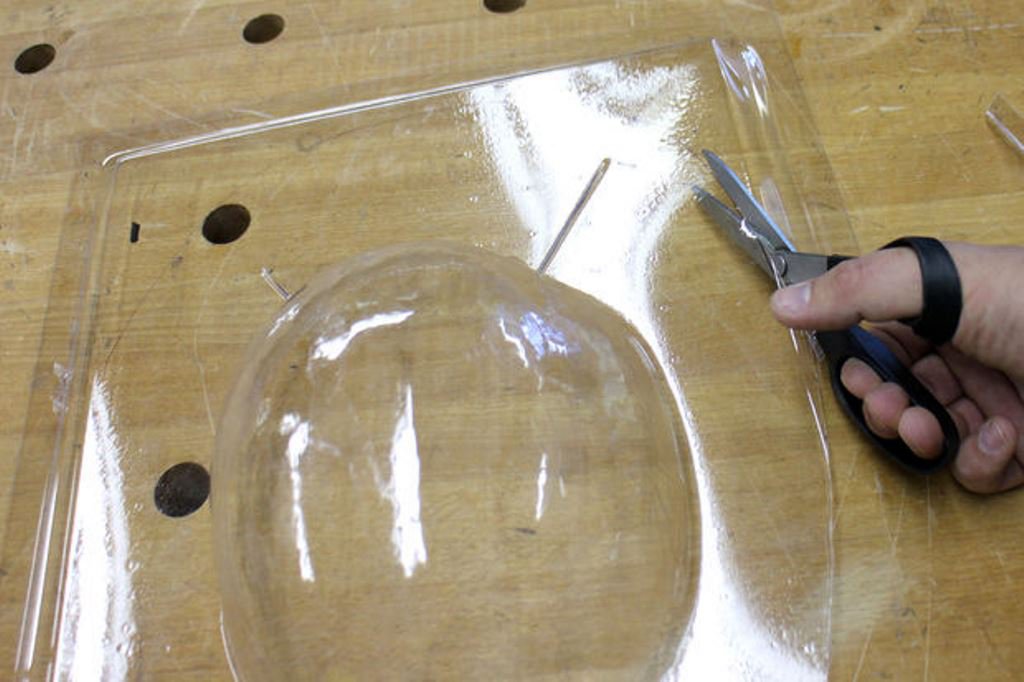

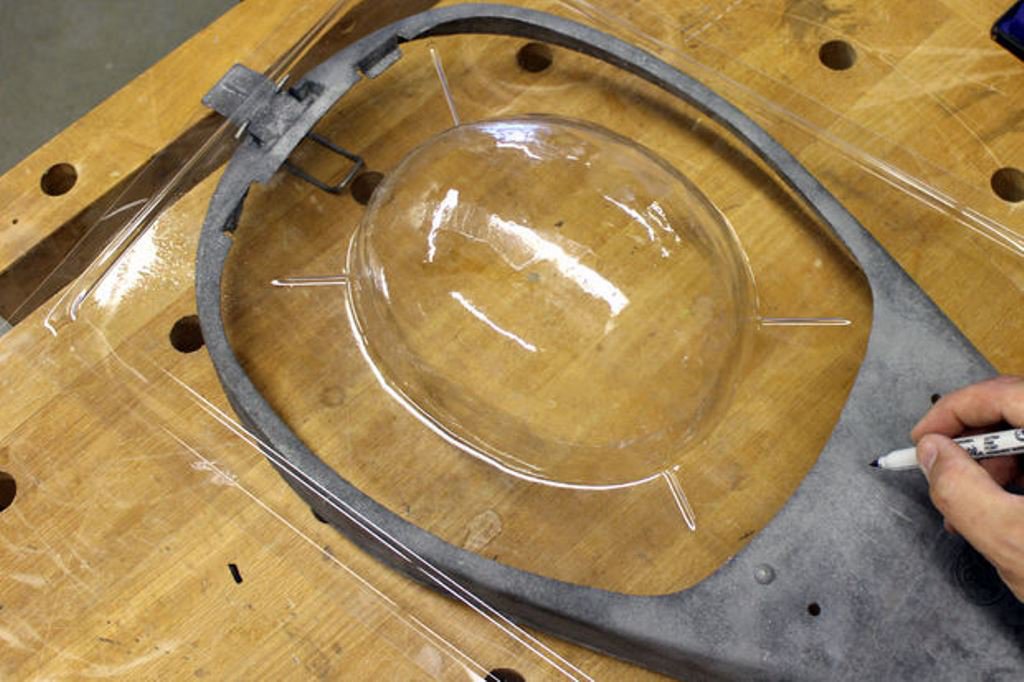

После формования арбуз вынул и нарезал его для съедения. Из полученной формы вырезал ножницами колпак для светильника по нужному размеру.

Торшер из уличного светильника

Торшер из уличного светильника



Торшер из уличного светильника


Шаг 12. Колпак светильника - рассеивающий колпак светильника

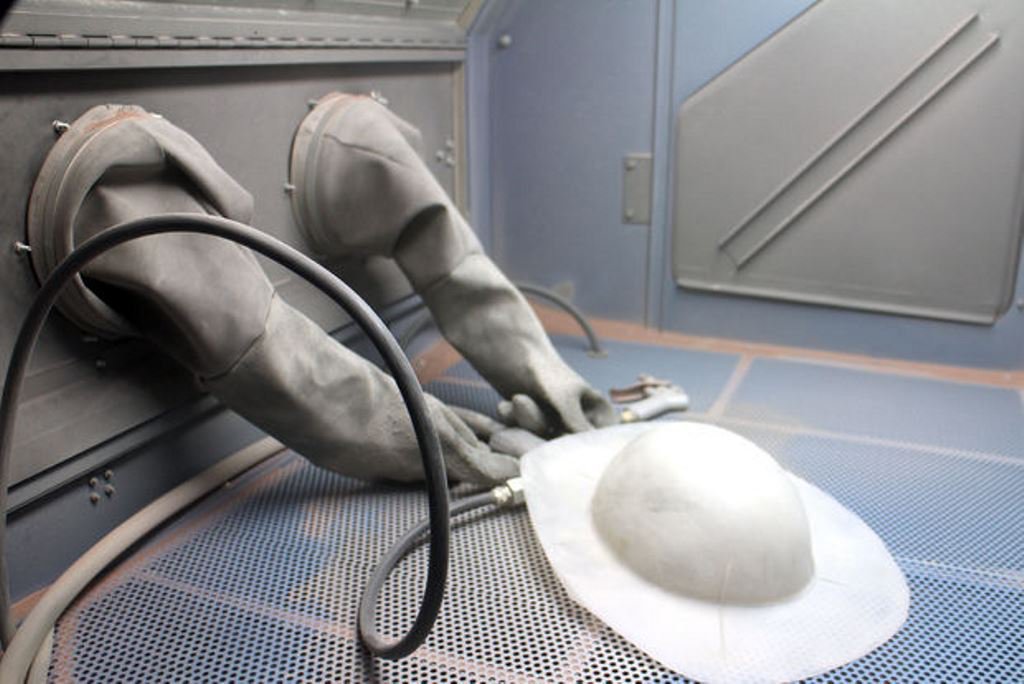

Чтобы получить более ровный и мягкий свет Джон сделал колпак матовым. Для этого использовал пескоструйку, но такого же эффекта можно добиться при помощи обычной наждачной бумаги.

Торшер из уличного светильника

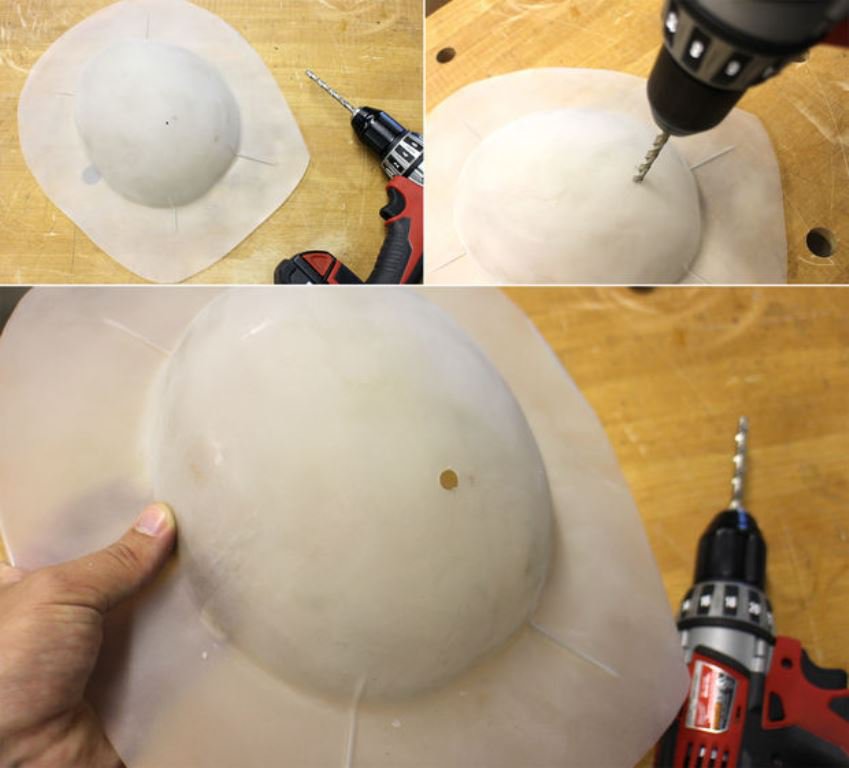

Шаг 13. Колпак светильника - отверстие для цепочки

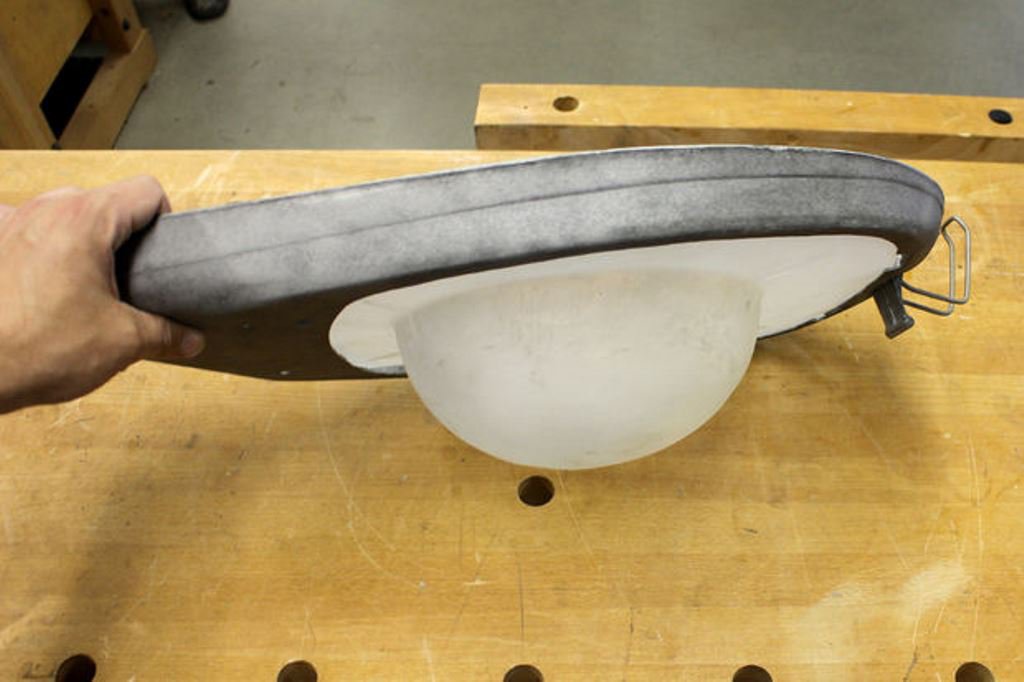

Последний штрих - нужно сделать в колпаке отверстие для цепочки. Отметил, где будет проходить цепочка, а затем просверлил небольшое отверстие. Затем установил колпак на место, пропустил цепочку и соединил нижнюю и верхнюю части светильника.

Торшер из уличного светильника


Шаг 14. Сборка торшера

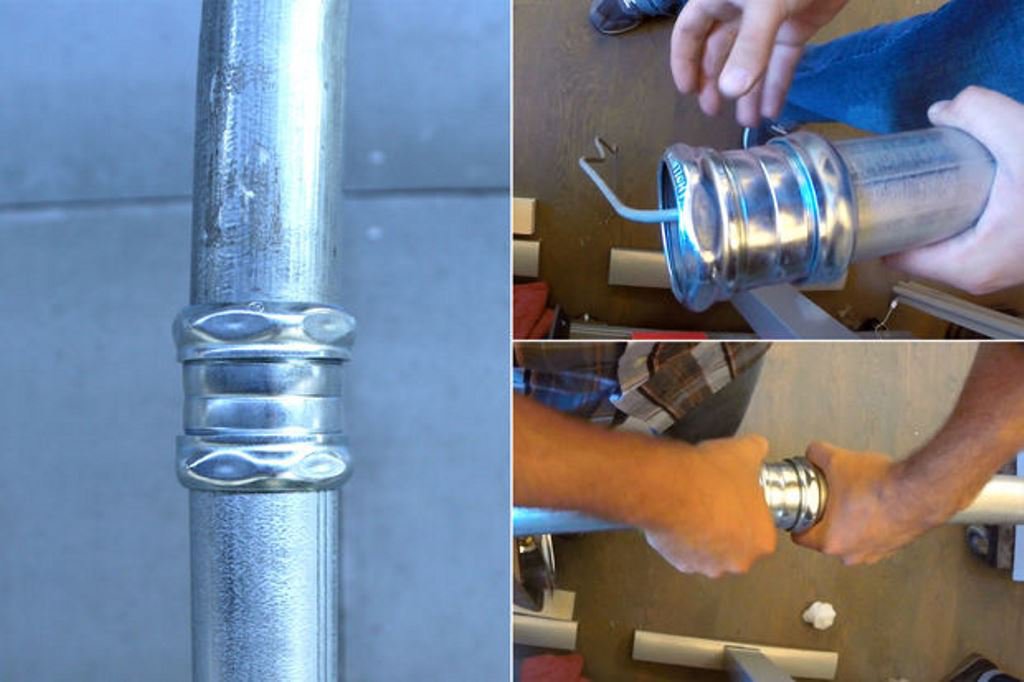

После того как все компоненты были готовы Джон закрепить светильник с коленом на вертикальной стойке. Так как EMT трубы имеют гальваническое покрытие, поэтому использовать сварку было нельзя. Но, к счастью, продаются двухдюймовые EMT обжимные муфты. Муфта обжалась на колене и на вертикальной стойке, скрепив детали вместе. Консоль получилась не очень длинная, и сам светильник получился не очень тяжелым, поэтому муфта будет держать светильник надежно.

Торшер из уличного светильника

Торшер из уличного светильника


Шаг 15. Включение светильника и тест

Корпус светильника обработал машинным маслом, чтобы он стал темно-матовым. Поставил готовый торшер под стол, так, чтобы светильник с цепочкой оказался над головой.
Теперь его стол освещается великолепным уличным фонарем.

Торшер из уличного светильника
