Иногда бывает, что нужной зарядки для телефона не оказывается под рукой, для этой цели было решено сделать универсальное зарядное устройство "Лягушка".

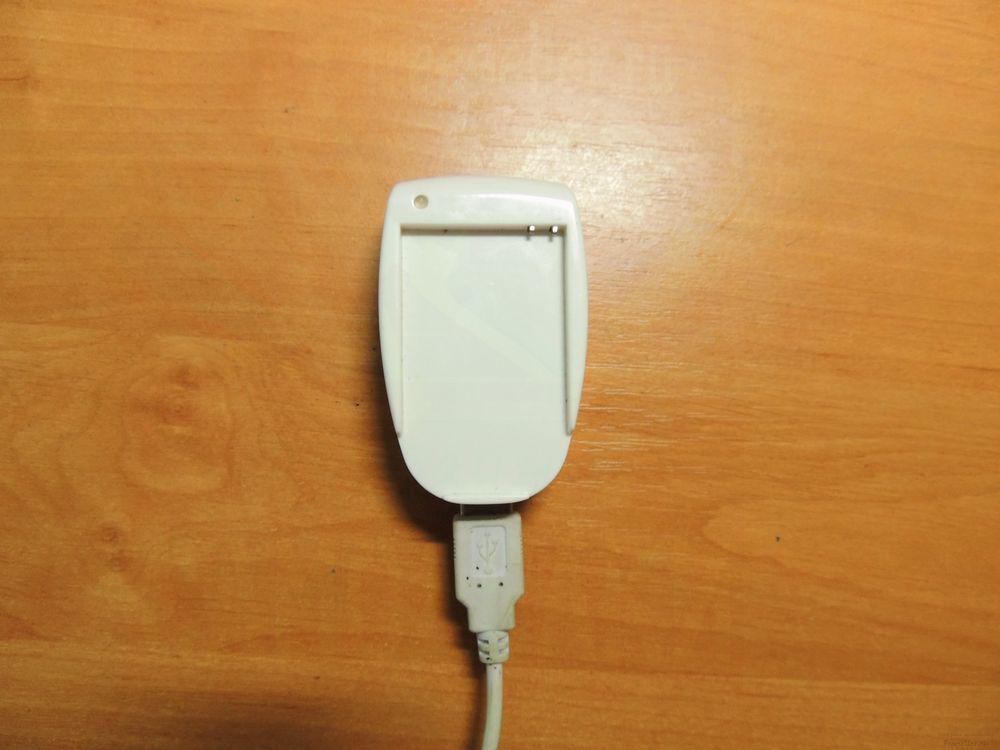

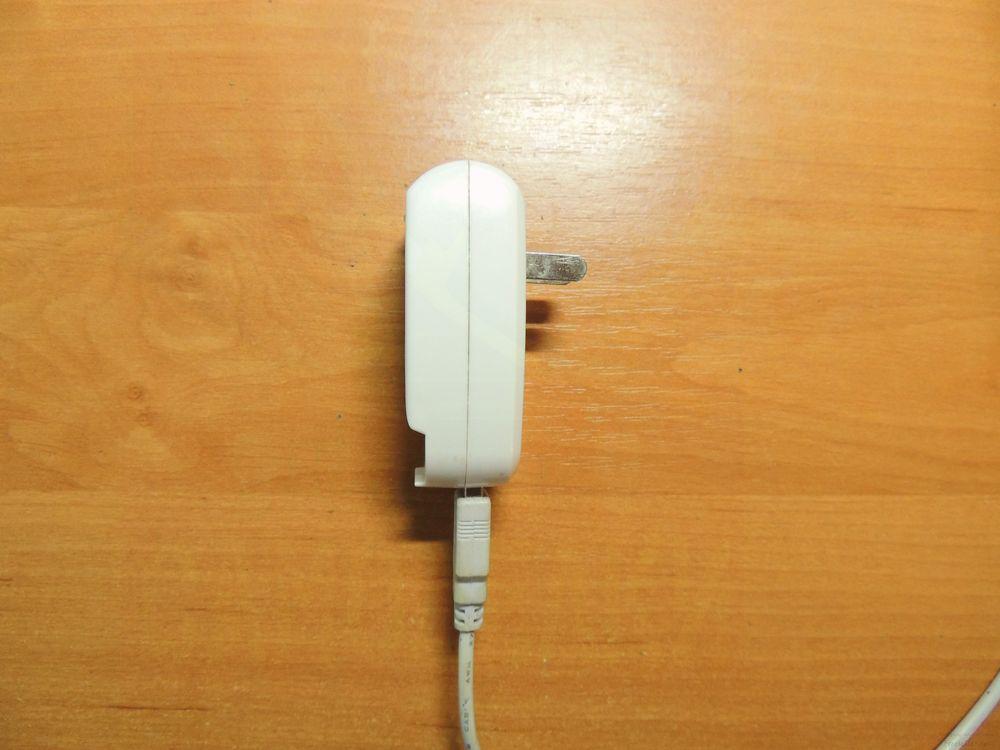

За основу было взято китайское зарядное от старого китайского "Айфона", так как у него был индикатор заряда,а также достаточно места для переделки и крепежа всех дополнительных материалов.



Простая зарядка Лягушка из подручных материалов


Изначально у этой зарядки уже была возможность заряжать съёмный аккумулятор (смотрите на фото 2), но только для одного типа батарей, а именно для родного китайского, а другие попросту не подходили по габаритам и размещению контактов, поэтому меня это и не устраивало.



Простая зарядка Лягушка из подручных материалов


Нам потребуется:


- кусок пластмассы;
- пружина из прищепки;
- 2 проводка;
- 2 щупа для взаимодействия с контактами батареи (можно взять канцелярские скрепки);
- инструмент - (ножовка, канцелярский нож для выреза куска пластмассы, супер клей, паяльник, клеевой пистолет, наждачная бумага)

И так начнем !

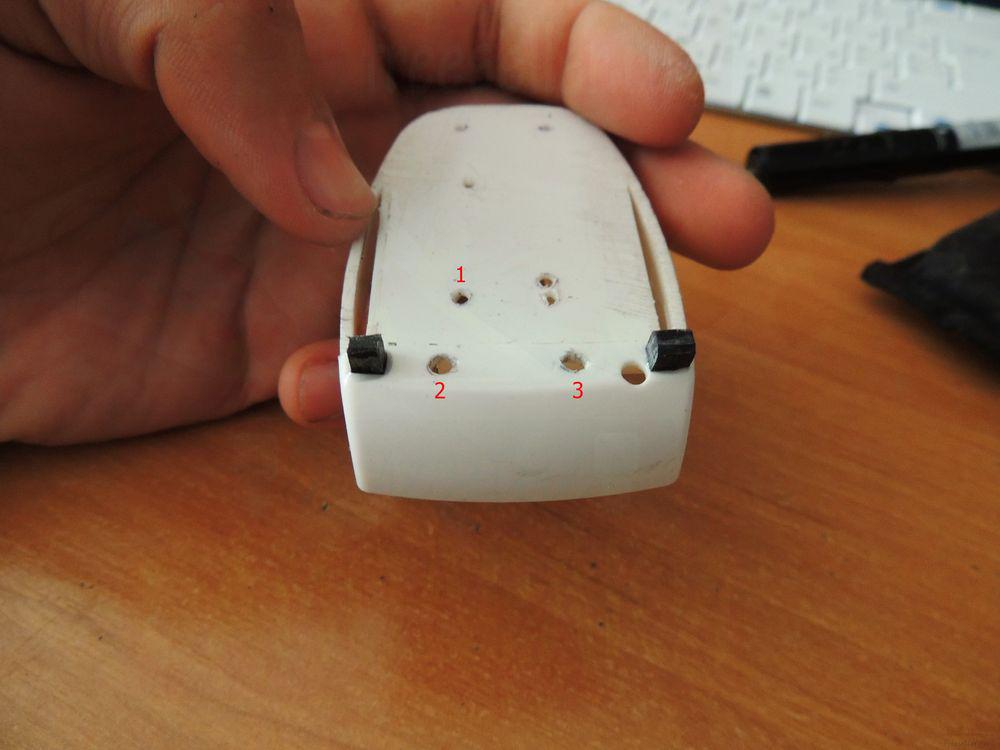

Берем наше зарядное и убираем все лишнее, делаем 3 отверстия в том месте где будет установлена пружина, изначально приложив ее к корпусу и наметив маркером, далее рядом приклеиваем 2 пластмассовых пенька, которые работают по принципу качелек, для того что бы прижимная мощь была больше.

Простая зарядка Лягушка из подручных материалов

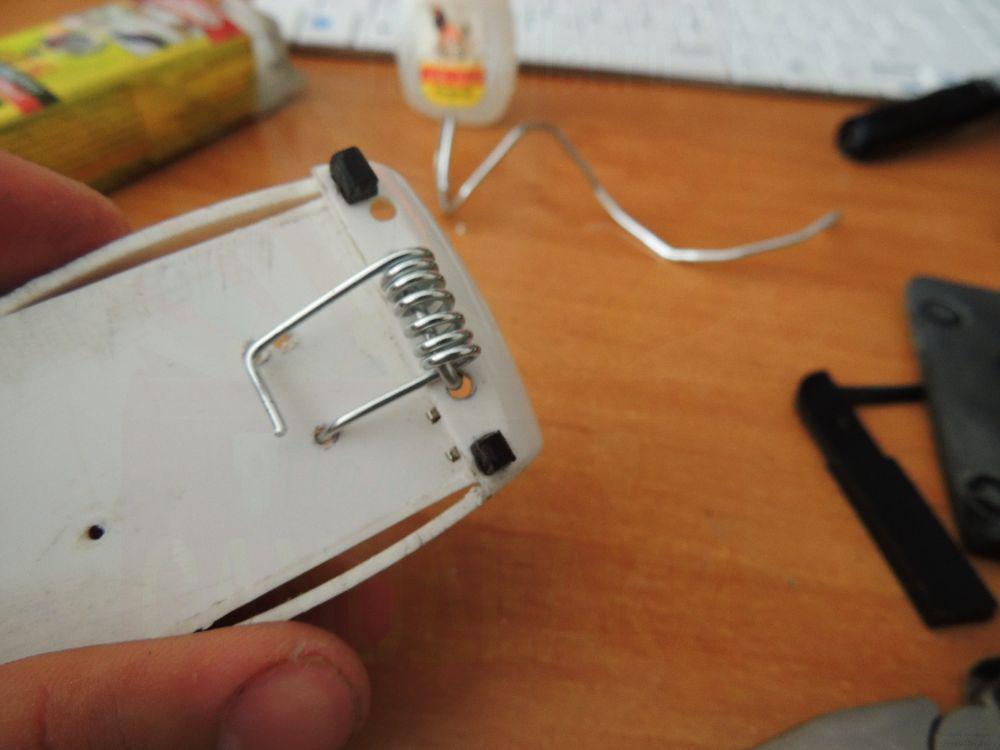

Далее крепим пружину, просовывая нижнюю часть в отверстие, а основу крепим обычной проволокой, скрутив плоскогубцами снизу :



Простая зарядка Лягушка из подручных материалов

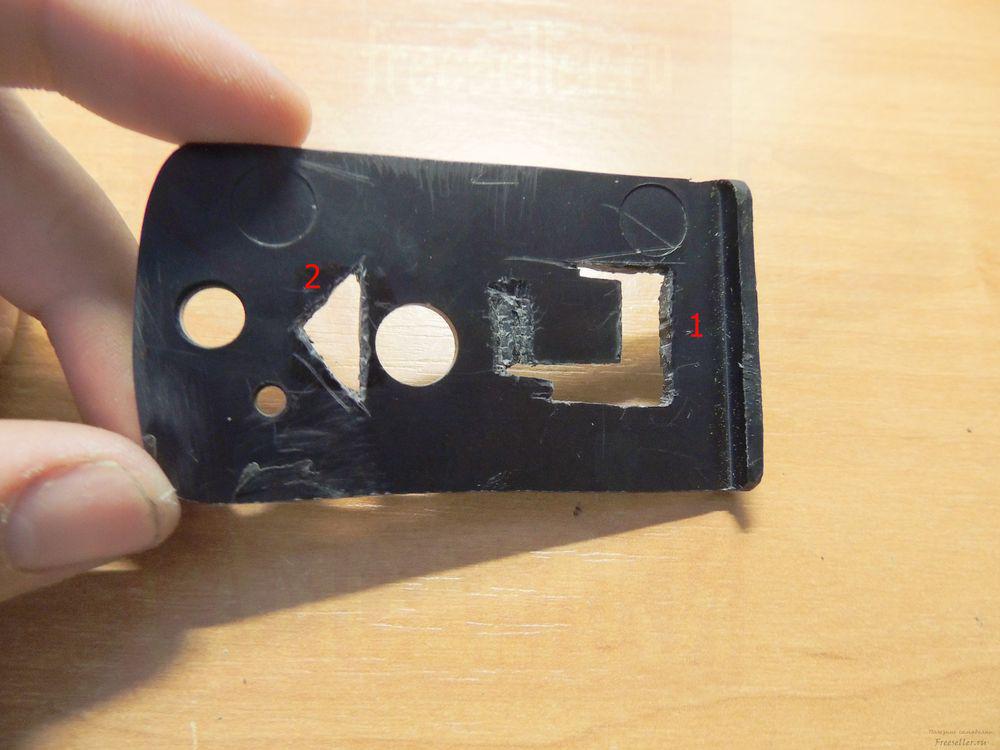

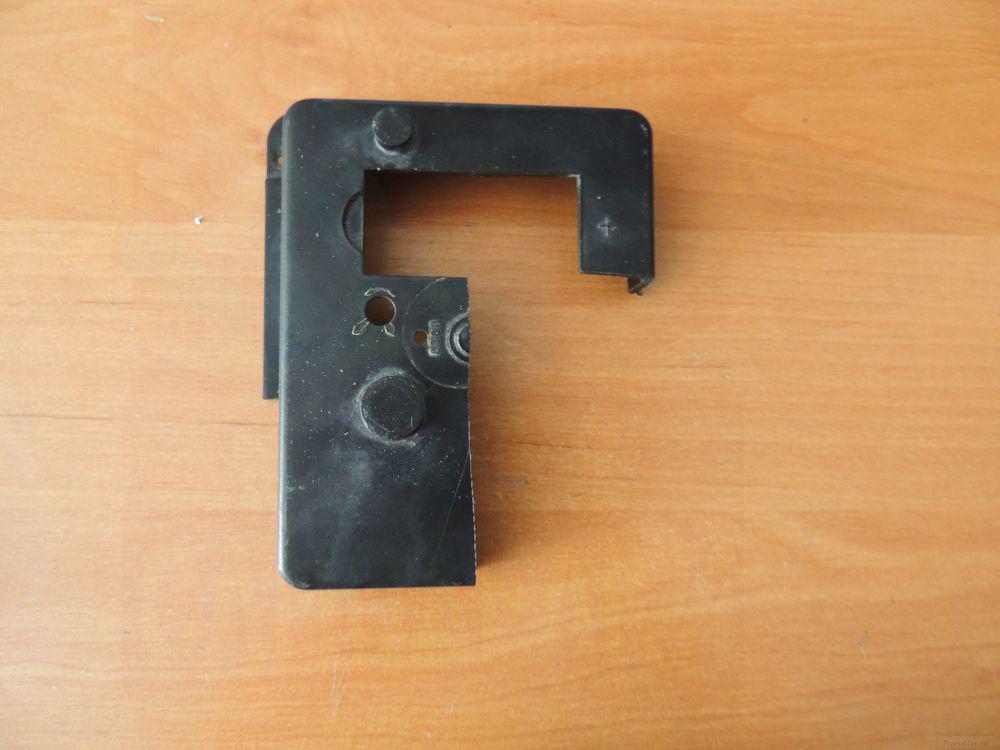

Затем вырезаем по размерам прижимную пластину из куска пластмассы, вырез 1 под пружину, вырез 2 под окошко для щупов.



Простая зарядка Лягушка из подручных материалов



Простая зарядка Лягушка из подручных материалов

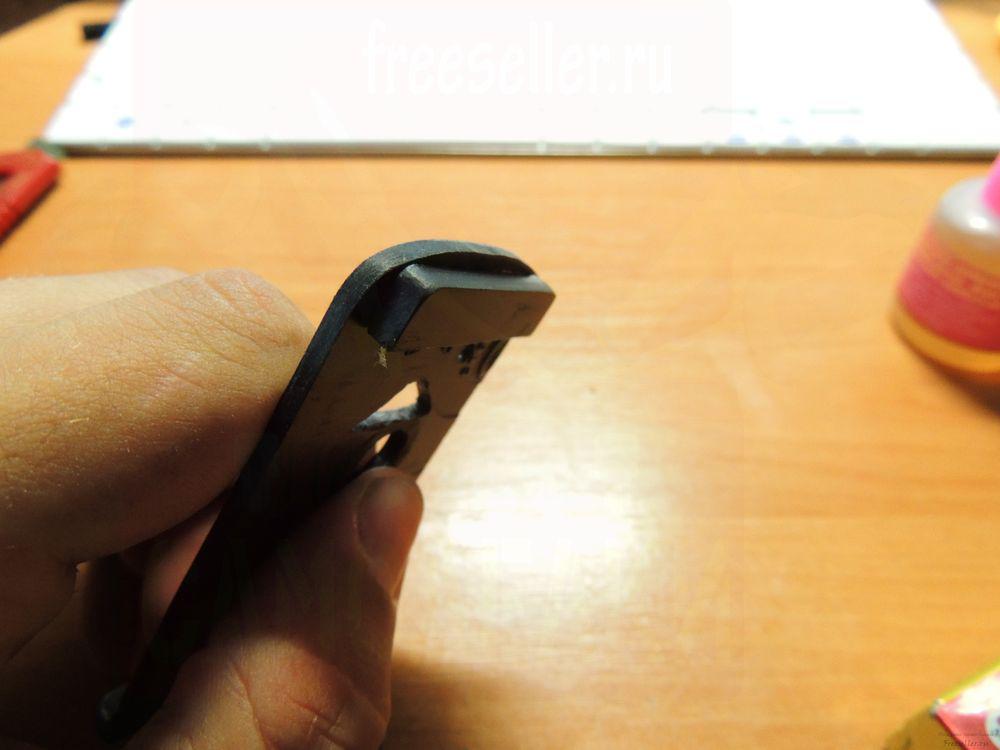

К нижней части приклеиваем еще кусочек пластмассы ,для того что бы лучше прижимало батарею.



Простая зарядка Лягушка из подручных материалов



Простая зарядка Лягушка из подручных материалов

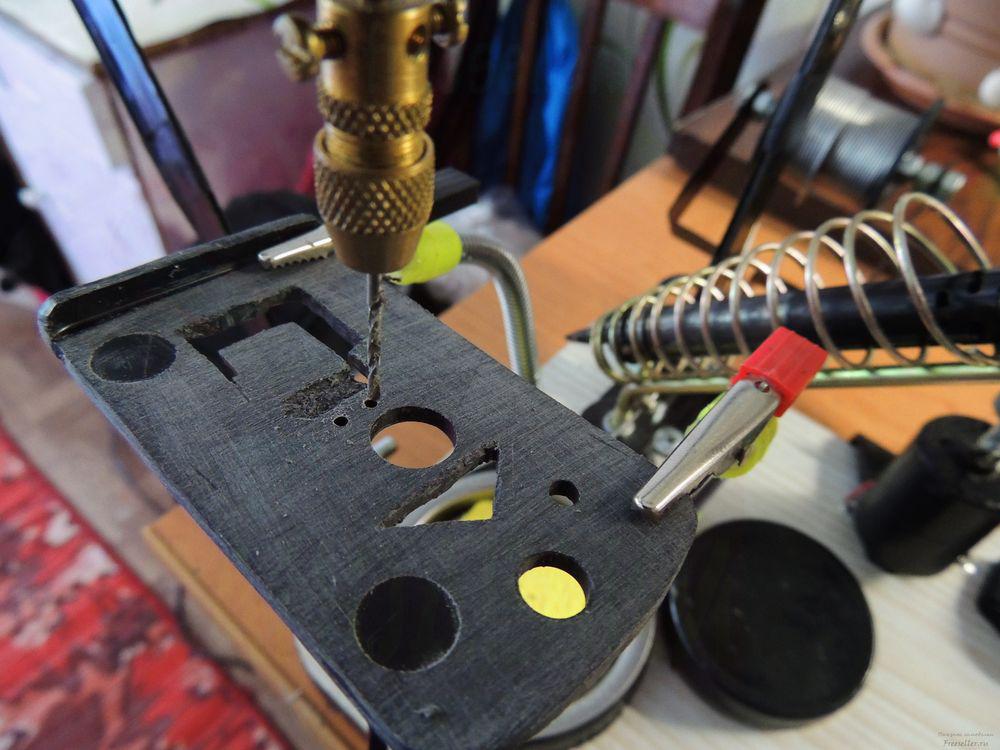

Делаем 2 отверстия для вывода проводов ( +-)



Простая зарядка Лягушка из подручных материалов

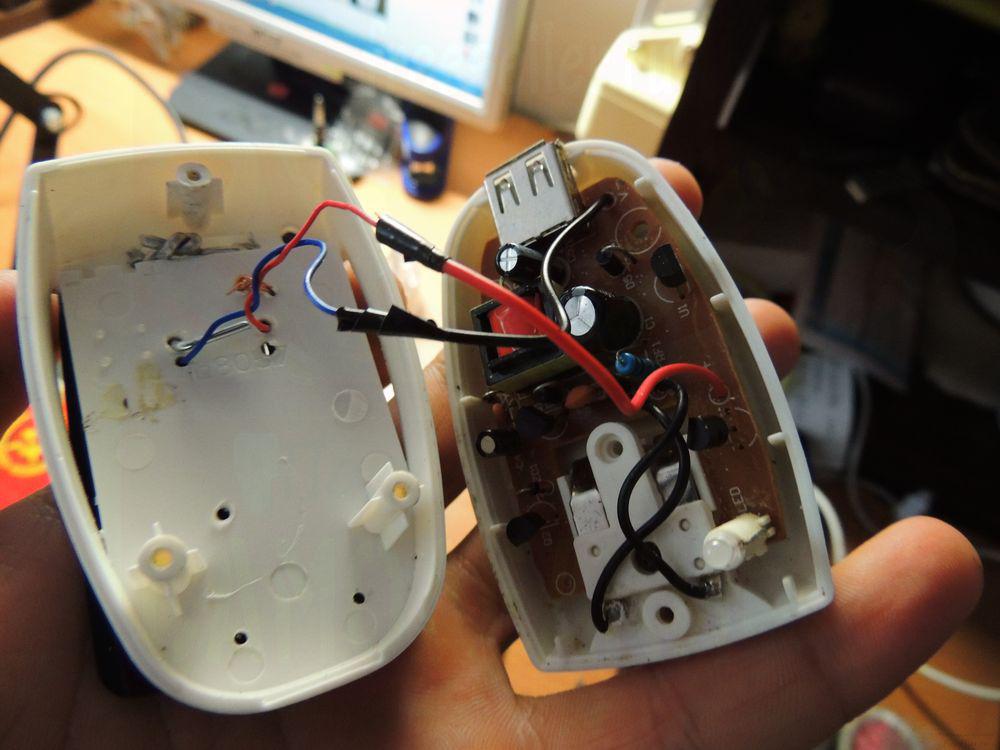

Припаиваем провода и выводим наружу.



Простая зарядка Лягушка из подручных материалов

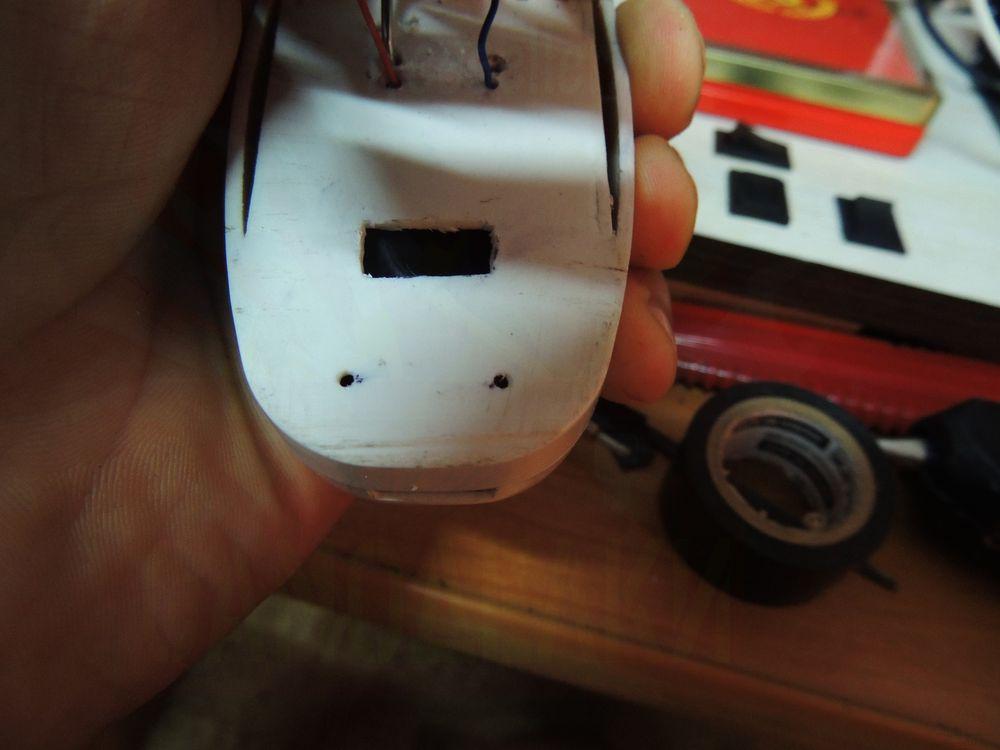

Далее вырезаем в корпусе зарядки небольшое окошко, для того чтобы щупы при опускании не загибались:



Простая зарядка Лягушка из подручных материалов

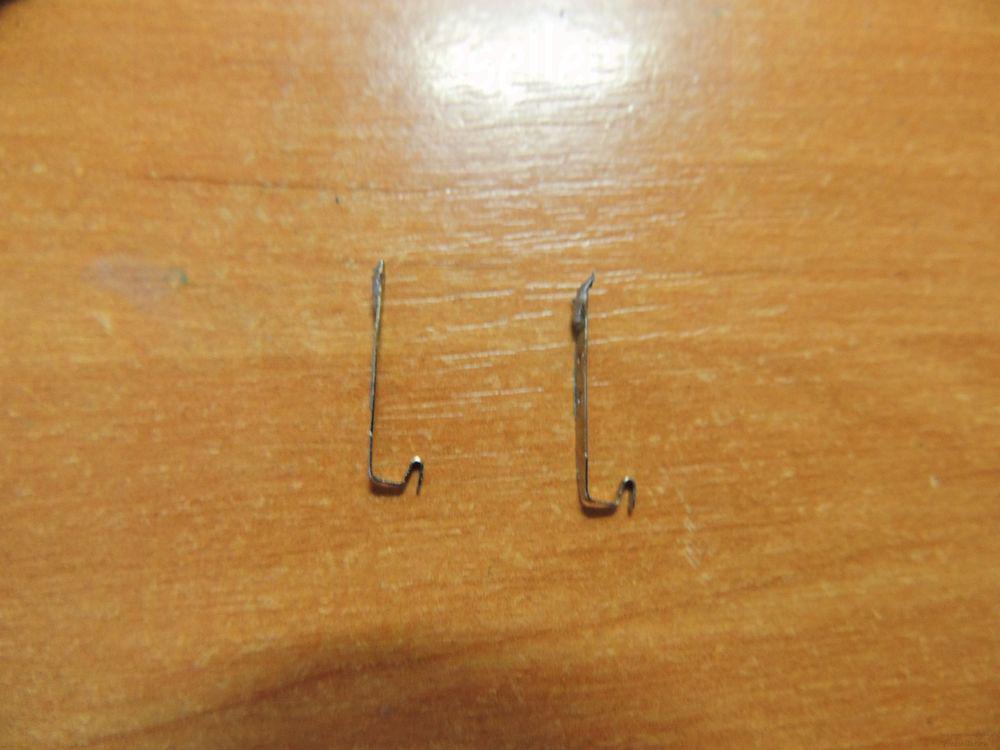

Были взяты 2 щупа из этого же зарядника, но можно использовать (канцелярские скрепки,медный провод и т.д.)



Простая зарядка Лягушка из подручных материалов

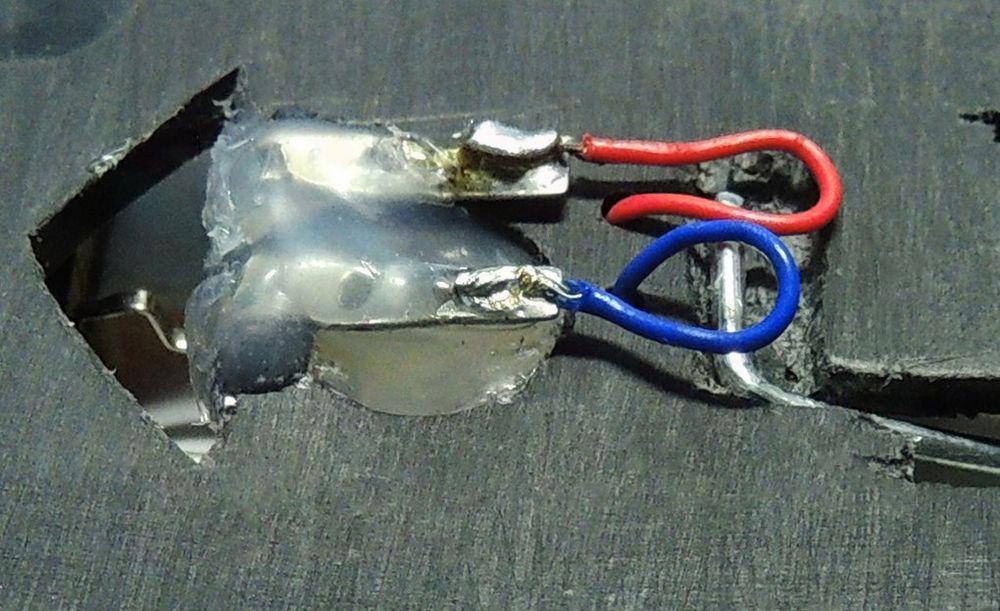

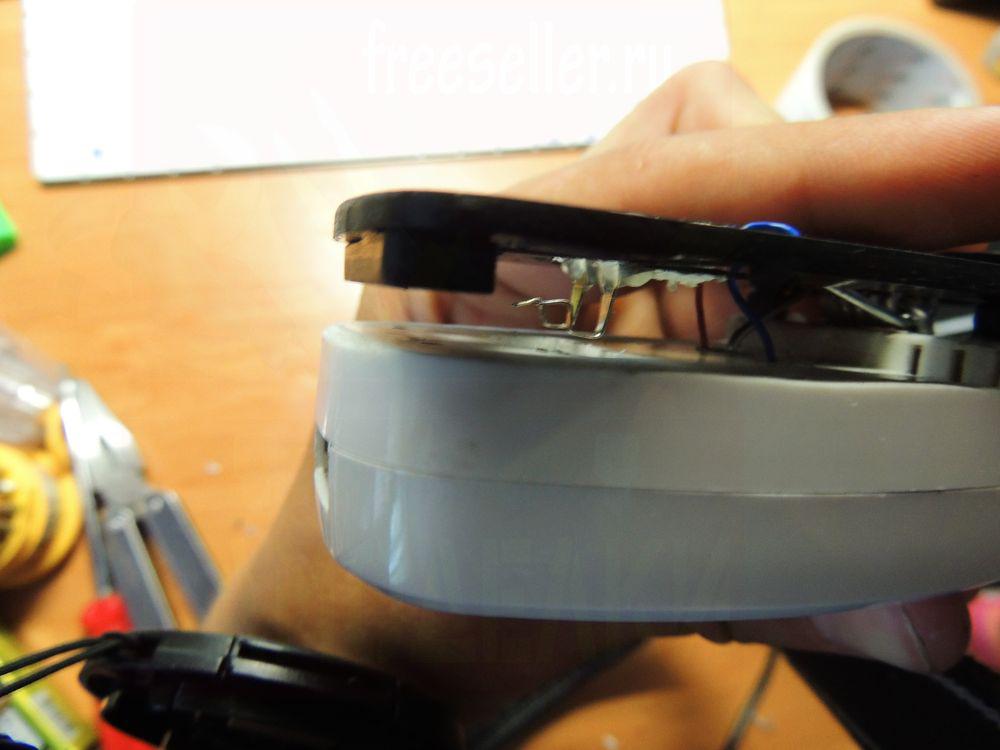

Затем крепим пластину на свое место, прижав пружиной, выводим провода, 2 щупа фиксируем клеевым пистолетом (расстояние было выбрано среднее, после тестов с несколькими батареями, регулятор расстояния не делал, так как усложнило бы конструкцию), и припаиваемым проводки.



Простая зарядка Лягушка из подручных материалов



Простая зарядка Лягушка из подручных материалов

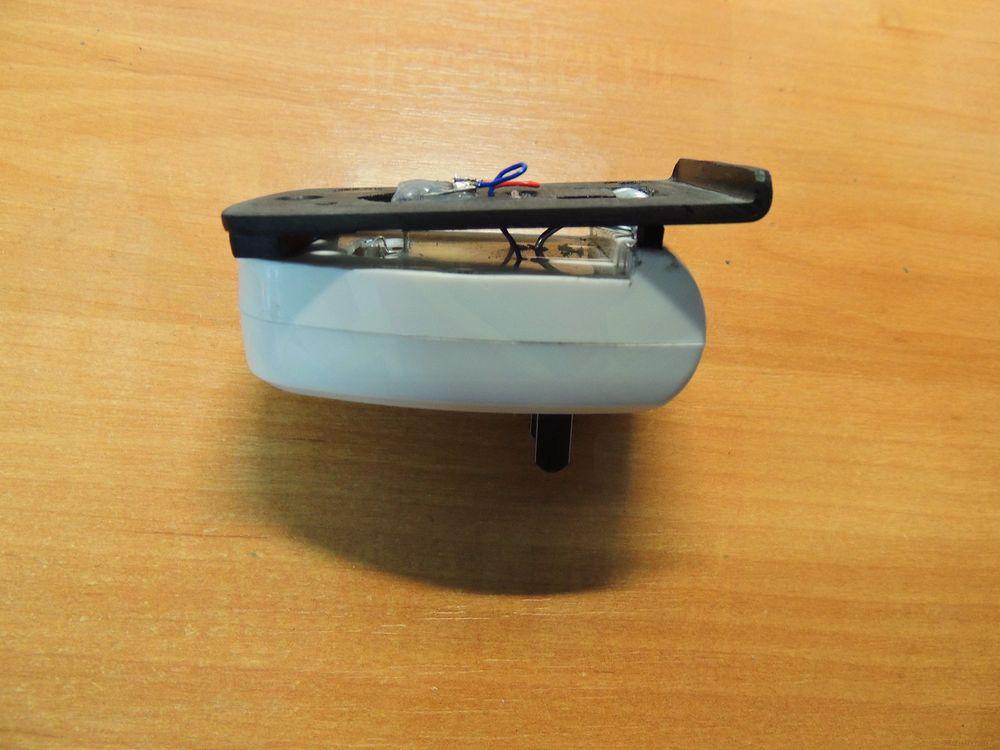

Вот мы и подошли к завершению!

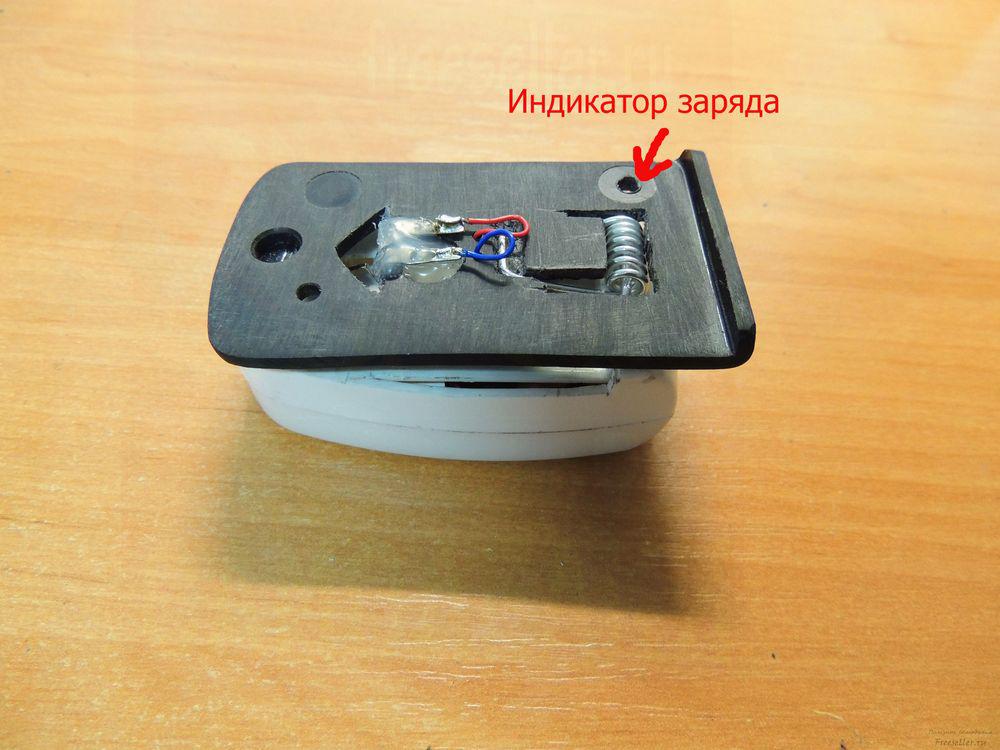

Высверлено отверстие для обзора индикации заряда.



Простая зарядка Лягушка из подручных материалов



Простая зарядка Лягушка из подручных материалов

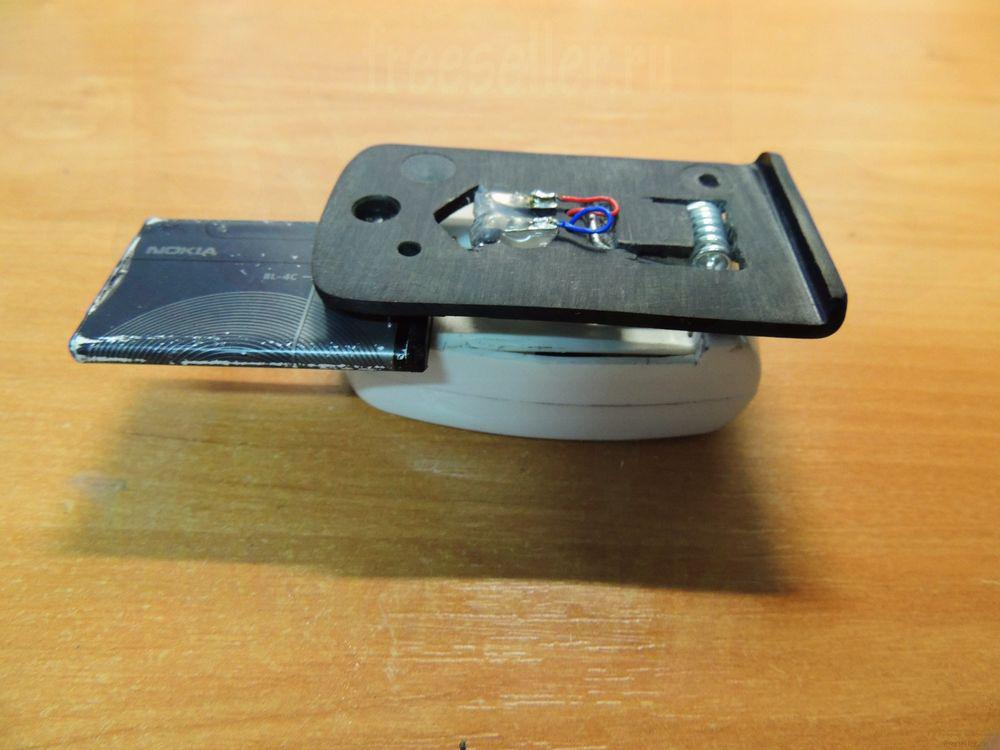

Как это работает:



Простая зарядка Лягушка из подручных материалов


Так как это зарядное имеет usb выход к нему можно подключать разные кабели с других зарядок, и использовать как обычную зарядку.



Простая зарядка Лягушка из подручных материалов


Такую несложную модификацию можно сделать по-своему практически с любой зарядкой, подстраиваясь под размеры корпуса и т.д.



Простая зарядка Лягушка из подручных материалов


Спасибо за внимание !
