Регулятор напряжения переменного тока 220 вольт

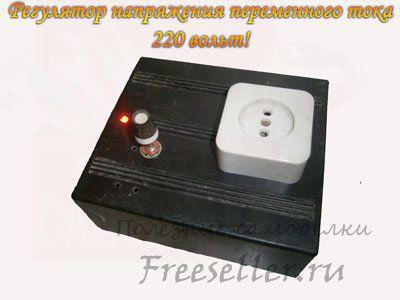

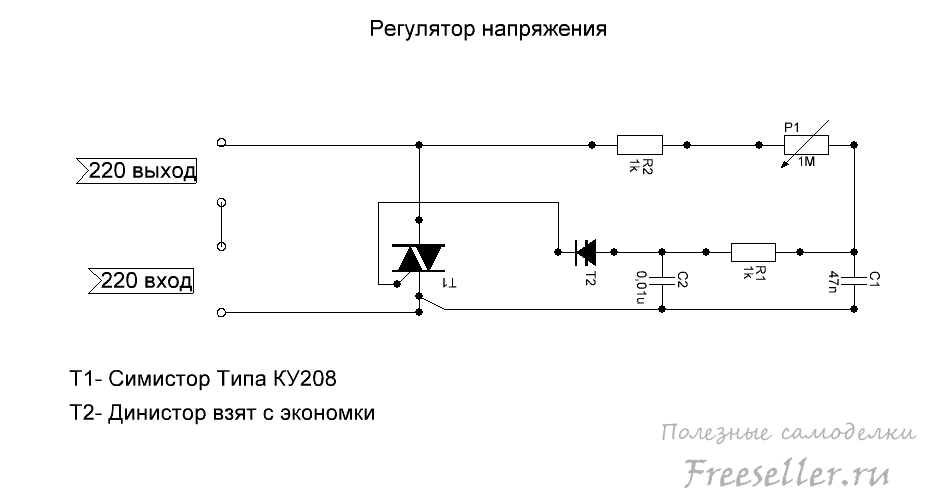

Всем привет. Хочу поделиться с вами простенькой схемкой, а именно регулятором напряжения для переменного тока 220 вольт. Конструкция довольно простая и не потребует большого капиталовложения, а собрать такую схемку сможет любой начинающий радиолюбитель.

Данную конструкцию я использую для самодельной электроплитки на которой готовим кашу для собак, а недавно применил к паяльнику.


Для изготовления данного регулятора нам понадобится:


Пару резисторов на 1 кОм можно даже 0,25w, один переменный резистор на 1 мОм, два конденсатора 0,01 мкФ и
47 нФ, один динистор который я взял с эконом лампочки, полярности динистор не имеет так-что припаивать его можно как угодно, также нам понадобится симистор с небольшим радиатором, симистор я использовал серии ТС в металлическом корпусе на 10 ампер, но можно использовать КУ208Г, еще нам понадобятся винтовые клемники.



Регулятор напряжения переменного тока 220 вольт


Да, кстати немного о переменном резисторе если поставить на 500 кОм то будет регулировать довольно плавно, но только с 220 до 120 вольт, а если на 1 мОм то регулировать будет жестко с промежутком 5-10 вольт, но зато диапазон увеличится с 220 до 60 вольт.
Итак начнем сборку нашего регулятора мощности, для этого нам нужно сначала сделать печатную плату.



Регулятор напряжения переменного тока 220 вольт

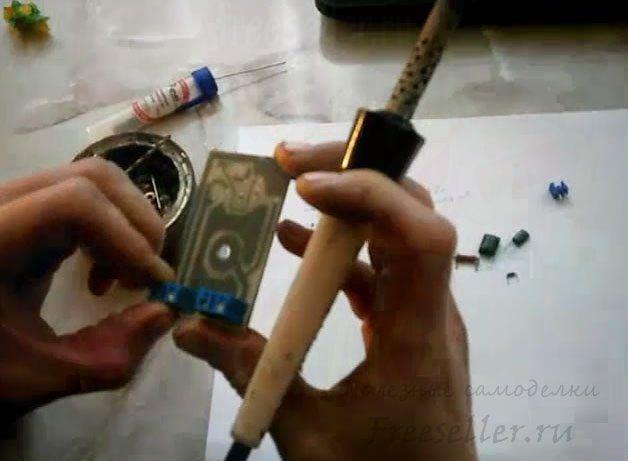

После того как печатная плата готова начинаем набор радиокомпонентов на печатную плату. Первым делом припаиваем винтовые клемники.

Регулятор напряжения переменного тока 220 вольт

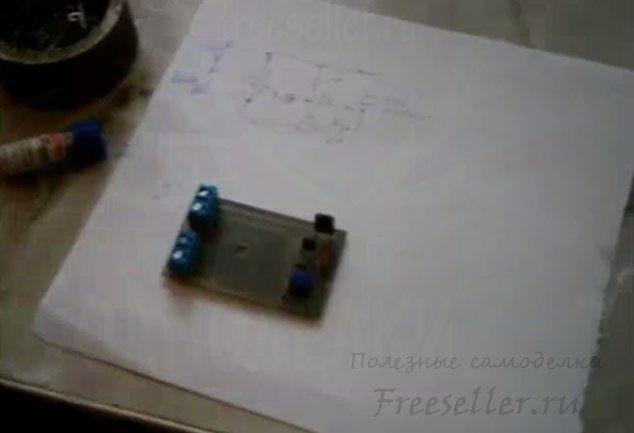

Дальше припаиваем резисторы потом динистор и конденсаторы.

Регулятор напряжения переменного тока 220 вольт

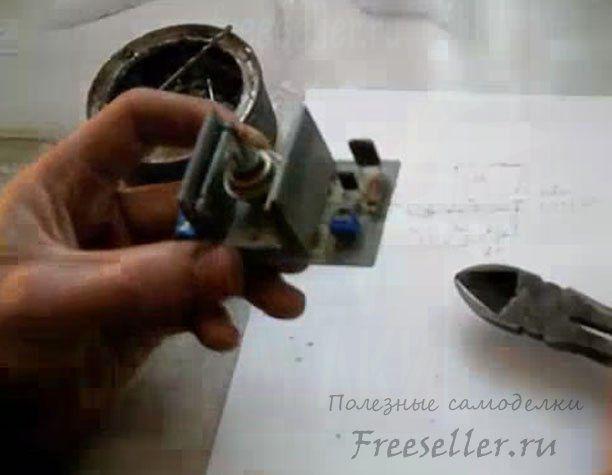

И в самую последнюю очередь устанавливаем радиатор и симистор.

Регулятор напряжения переменного тока 220 вольт

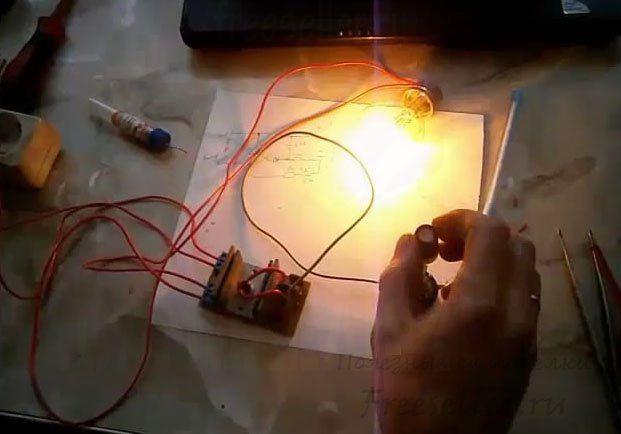

Вот и все наш регулятор напряжения готов, помоем плату спиртом и проверяем.

Регулятор напряжения переменного тока 220 вольт


Более подробный обзор симисторного регулятора в видео ролике. Удачной сборки.
