Многие из нас работают с радиодеталями, кто профессионально, кто на уровне радиолюбителя, но это не важно, так как спаять что либо это интересный и увлекательный процесс, и у каждого для этого имеется паяльник, и, конечно же, какая ни какая подставка, то ли это простая крышка скрученная с банки, или же купленная в магазине уже готовая конструкция, тем не менее, все эти приспособления упрощают нам работу, чем удобнее она сделана, тем проще работать. Для этих целей было решено сделать нечто универсальное, хорошего помощника с хорошей функциональностью, и при этом использовать материал и механизмы, распространенные в быту, которые найти при желании не составит большого труда. И сейчас я расскажу, как это сделать.

Изначально хотел сделать что-то простое, а именно держатель для паяльника с регулятором температуры, так как паяльник перегревался, но начав - не смог остановиться. Все необходимые приспособления делал постепенно, и поэтому каждый раз возникали новые и новые идеи.



Итак, нам понадобится:



Материал:



- доска ДСП;

- жесть;

- болты разного диаметра;

- винты, саморезы;

- Гайка-Барашек (10 шт.);

- крокодильчики (3 шт.);

- дверная петля (1 шт.);

- ненужный фонарик;

- 3 моторчика (2 из принтера, 1 послабей из машинки);

- диммер;

- лупа;

- 4 светодиода (3,5 вольт);

- 5 выключателей;

- цанговый патрон;

- маленькая точильная насадка (из набора для гравера);

- гелиевая паста (переходник для насадки);

- провода;

- паяльник;

- 3 гофрированных трубки (из газовой зажигалки);

- портсигар;

- катушка с оловом;

- розетка;

- дверная ручка;

- 4 метра кабеля;

- 2 блока питания (из тел.зарядки на 5 вольт, и роутера на 9 вольт);

- самоклеющаяся пленка, кромка;

- краска черного цвета;



Инструмент:



- пила;

- дрель;

- паяльник;

- клеевой пистолет;

- стамеска;

- ножницы по металлу.



И так начнем

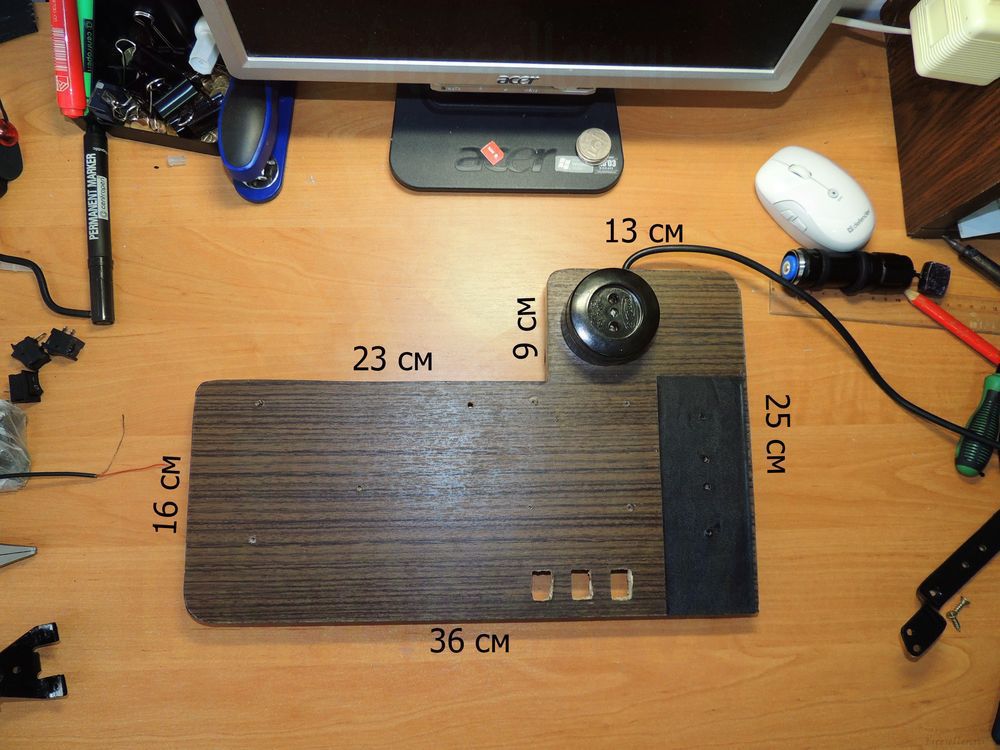

Берем доску ДСП, размечаем и вырезаем Г- образной формы, размеры прилагаются.



Многофункциональная паяльная подставка

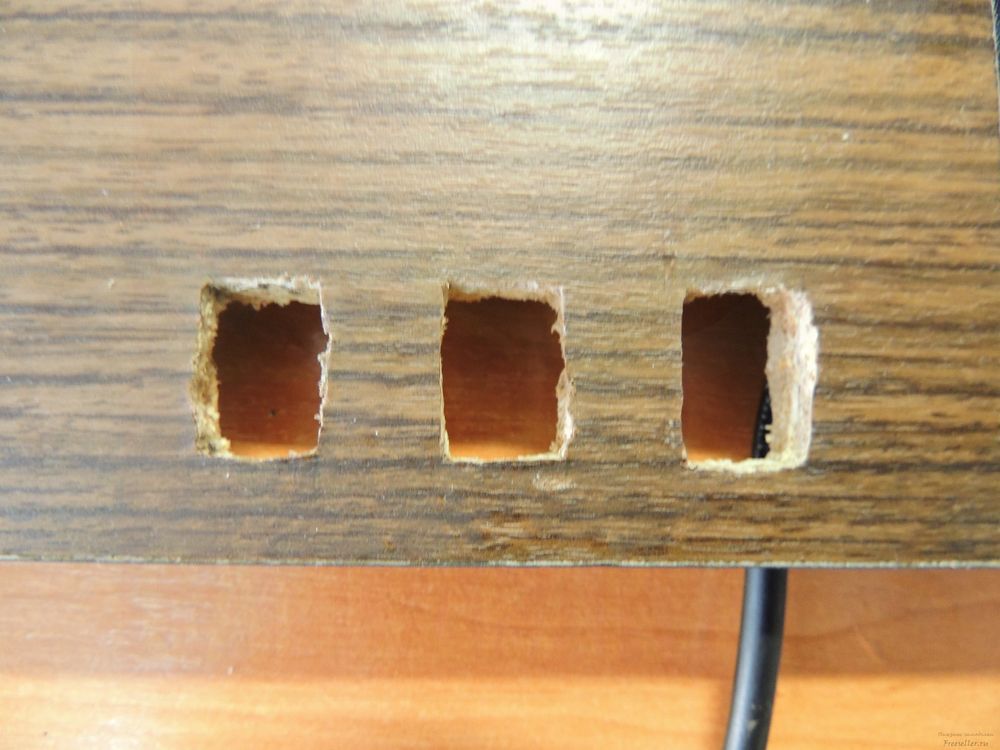

На специально выбранном месте размечаем и вырезаем отверстия для кнопочных включателей (4 шт.).

Многофункциональная паяльная подставка



Далее пройдемся по каждой детали отдельно.

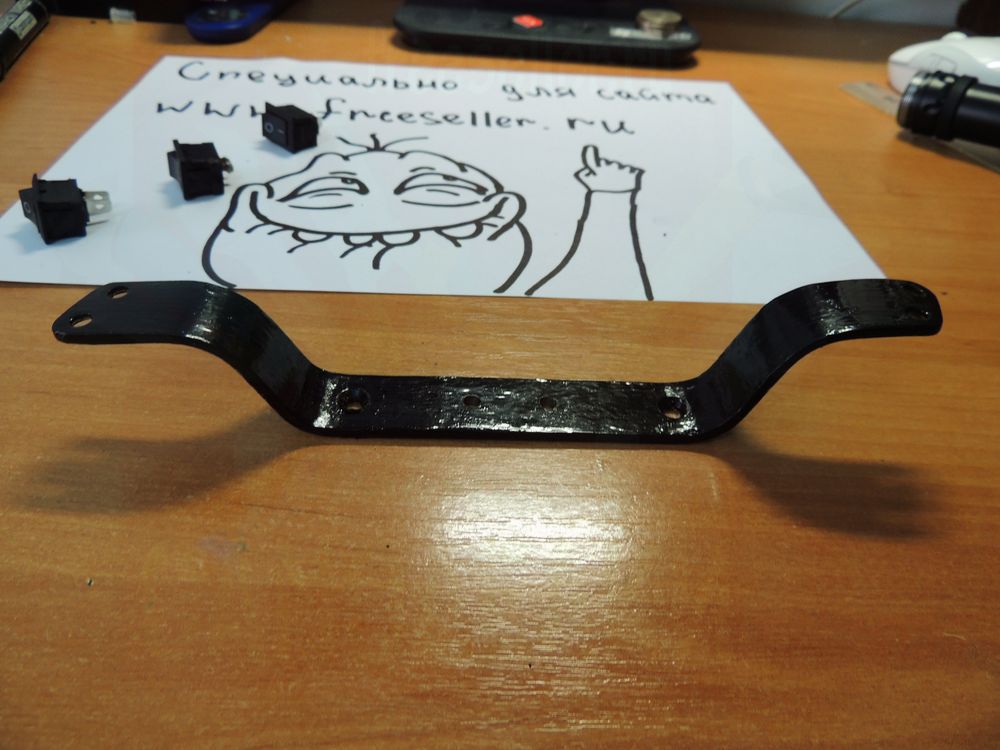

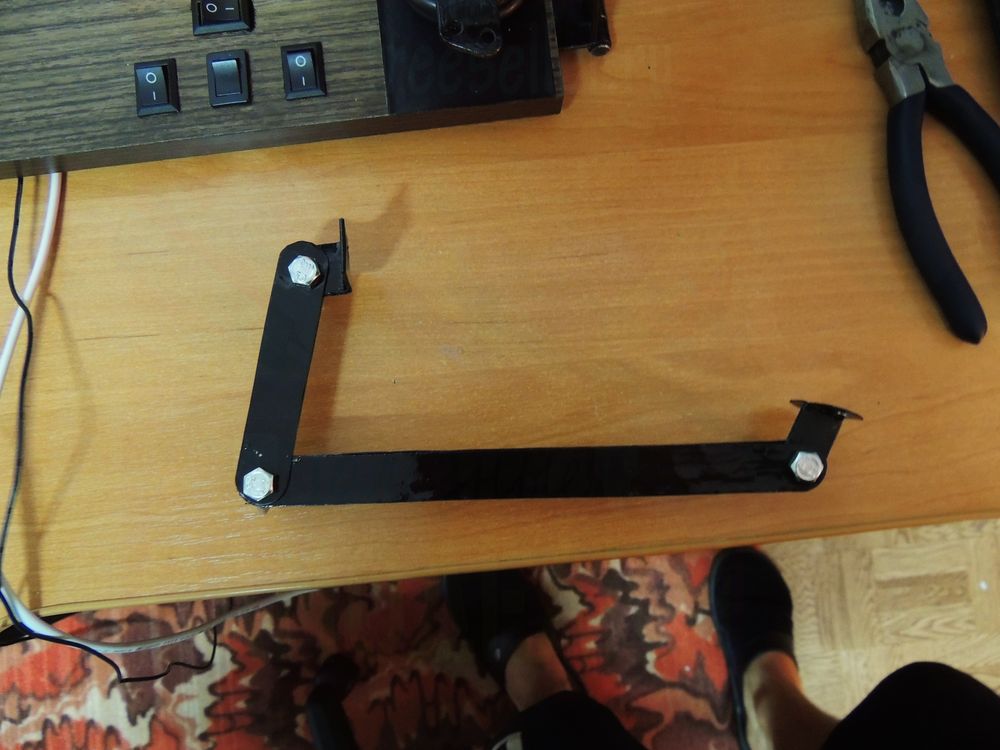

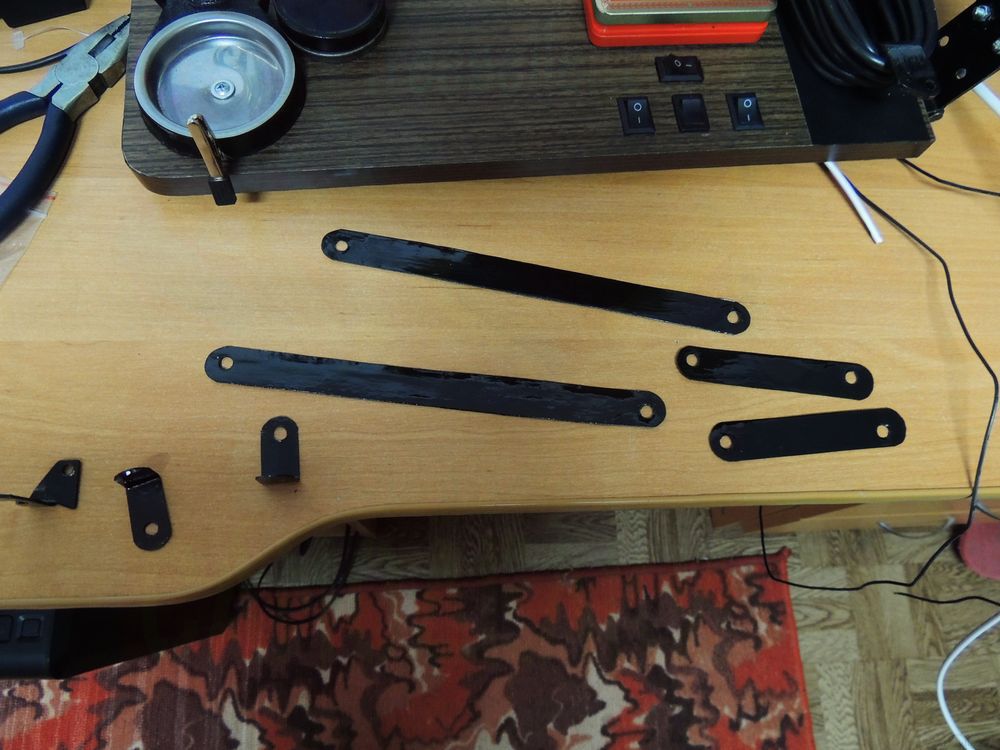

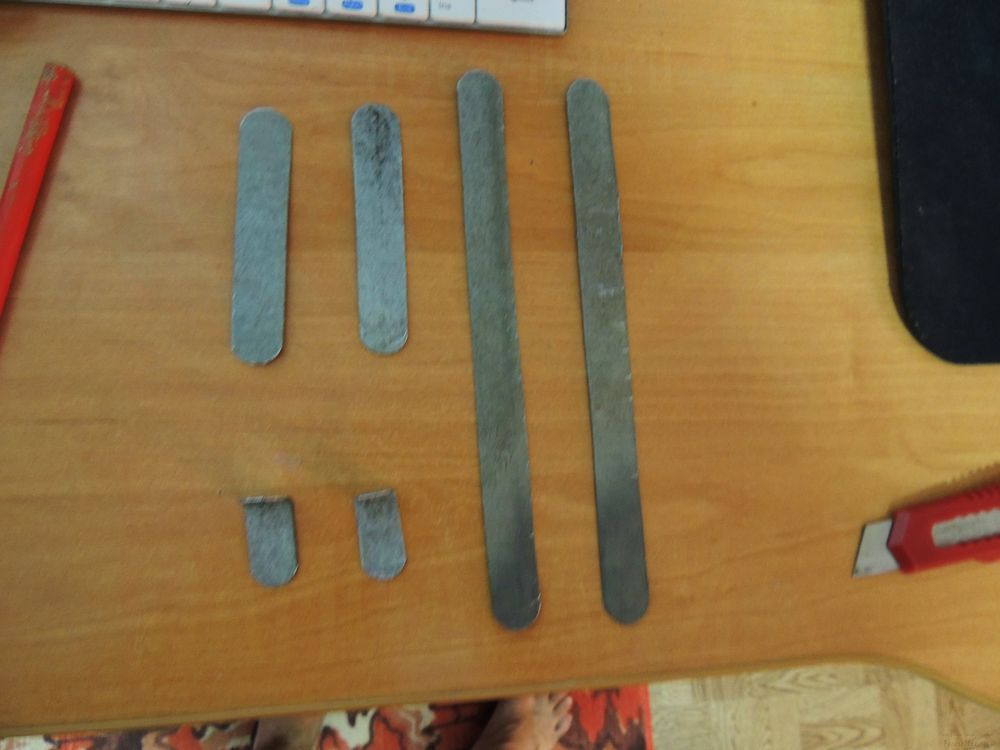

Для того чтобы удобно разместить наши приборы, и они умели регулироваться, были изготовлены двойные Г- образные рычаги, вырезанные из жести, для каждого индивидуально.



Многофункциональная паяльная подставка

 Многофункциональная паяльная подставка

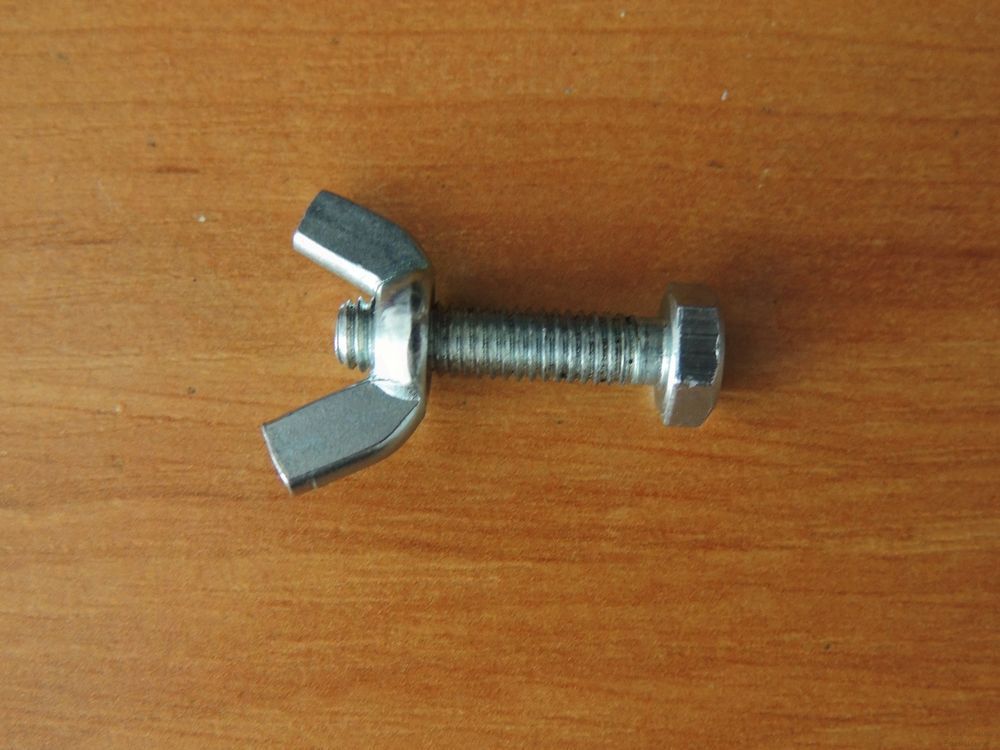

 Все крепилось на болты, с гайкой "барашек".



Многофункциональная паяльная подставка

 Многофункциональная паяльная подставка

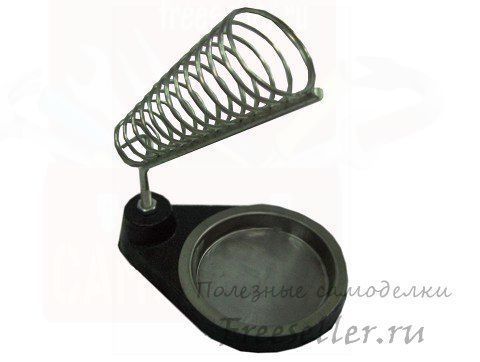

Была куплена самая дешевая подставка для паяльника.



Многофункциональная паяльная подставка



И сейчас мы будем ее дорабатывать!

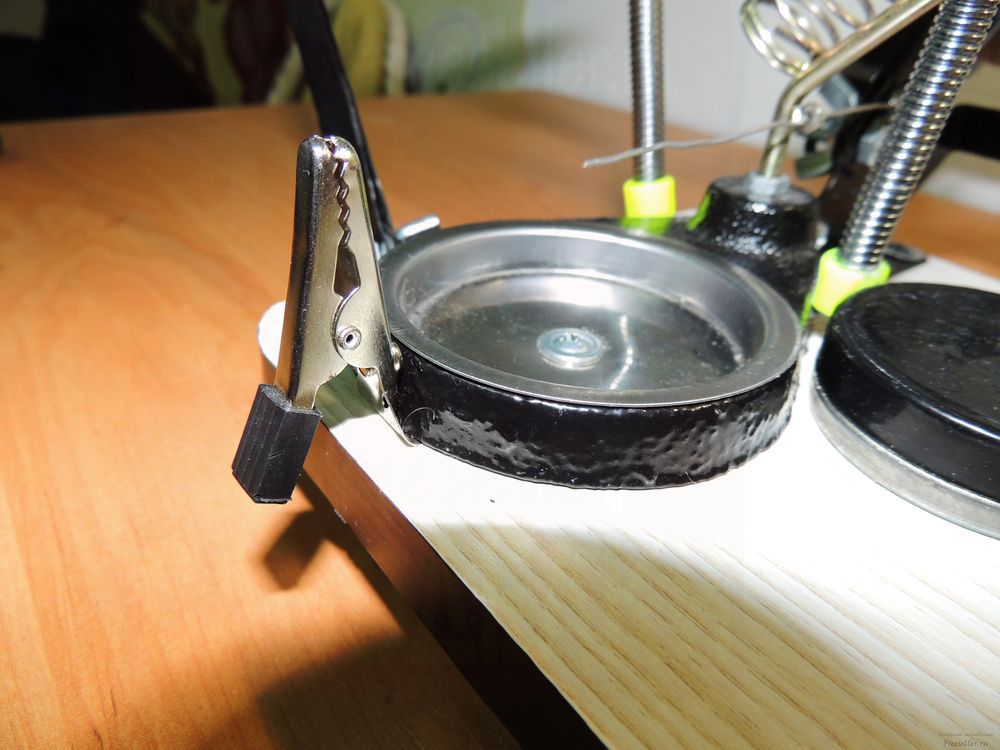

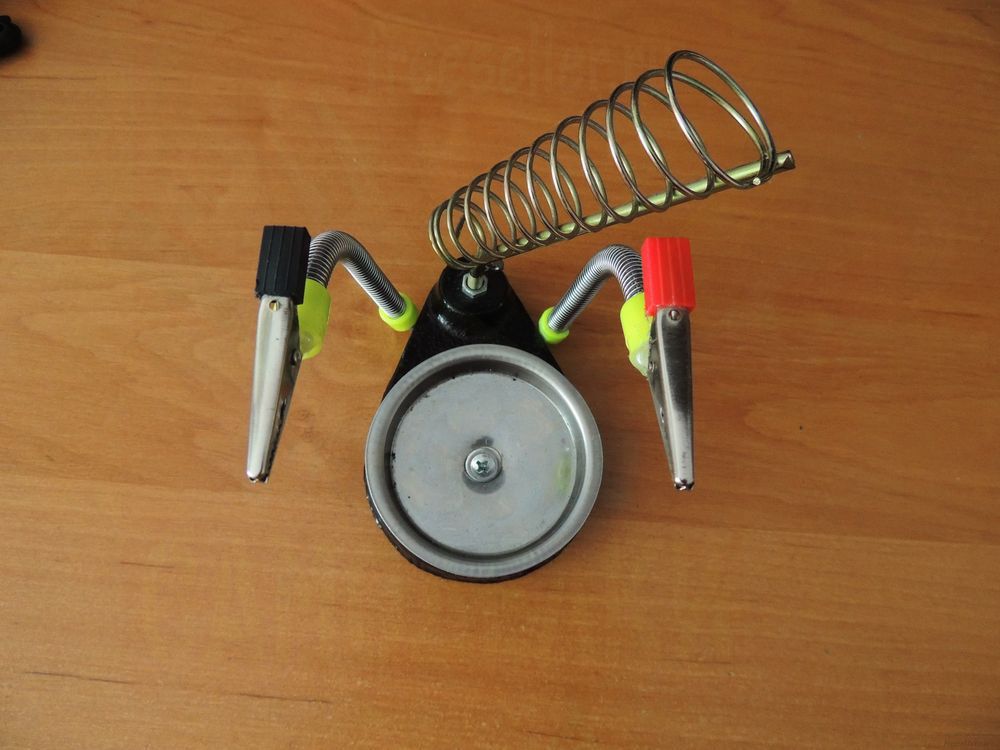

Было решено сделать 2 крокодильчика-держателя, для этого по бокам сверлим 2 отверстия, берем стальную проволоку, и просовываем через низ.



Многофункциональная паяльная подставка



Далее выводим концы на верх, ровняем вровень друг с другом, загибаем, чтобы солидно смотрелось? берем 2 гофрированных трубки, взятые из газовой зажигалки, одеваем на проволоку, и далее крепим крокодильчик с каждой стороны, а так же сверлим отверстие в блюдце, для того, чтобы крепко прикрутить к поверхности доски, в результате получаем.



Многофункциональная паяльная подставка

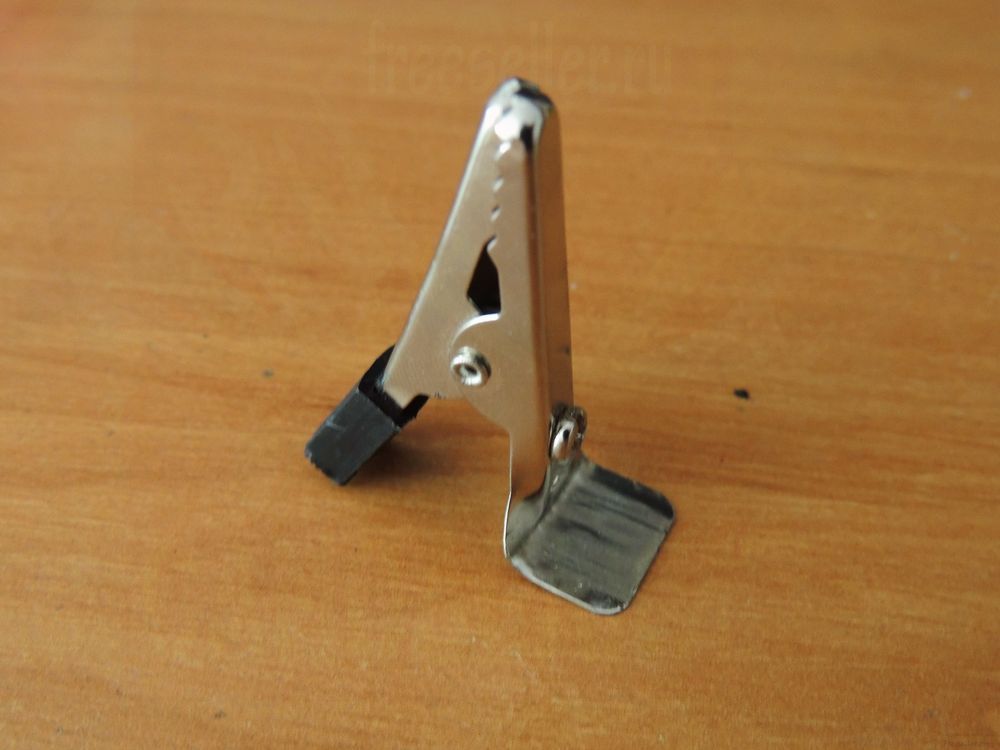

Делаем третий вертикальный крокодильчик, выгибаем таким образом.



Многофункциональная паяльная подставка



Он крепится под низ подставки.



Многофункциональная паяльная подставка

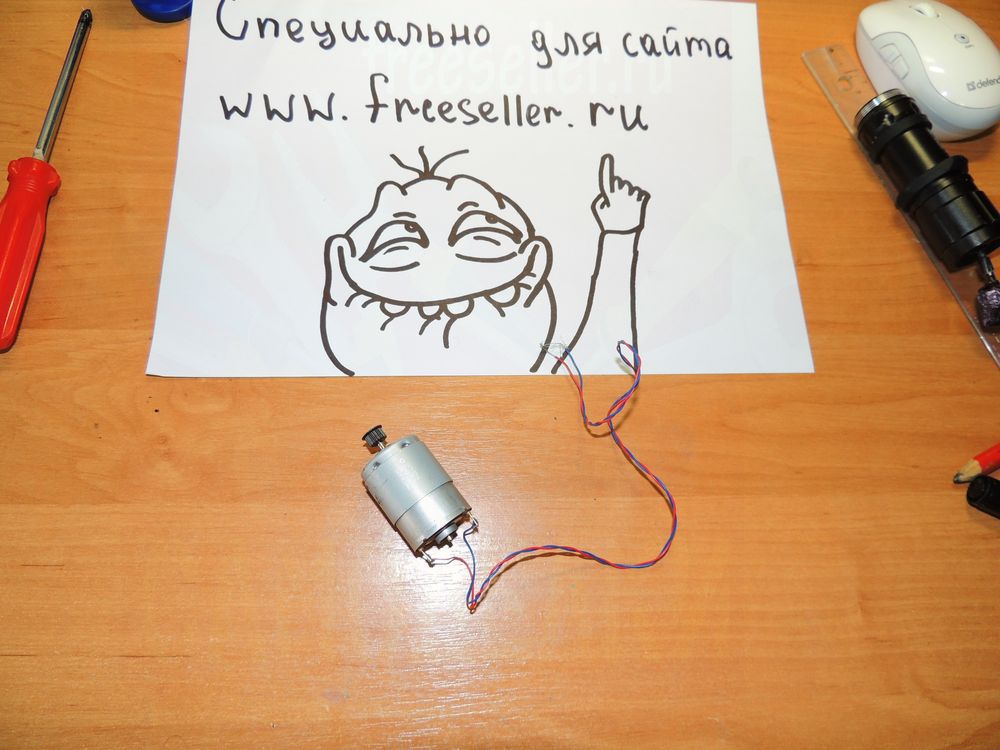

Было решено сделать мини дрель, а так же точило для мелких деталей. Для этого были взяты 2 ненужных моторчика из принтера.



Многофункциональная паяльная подставка

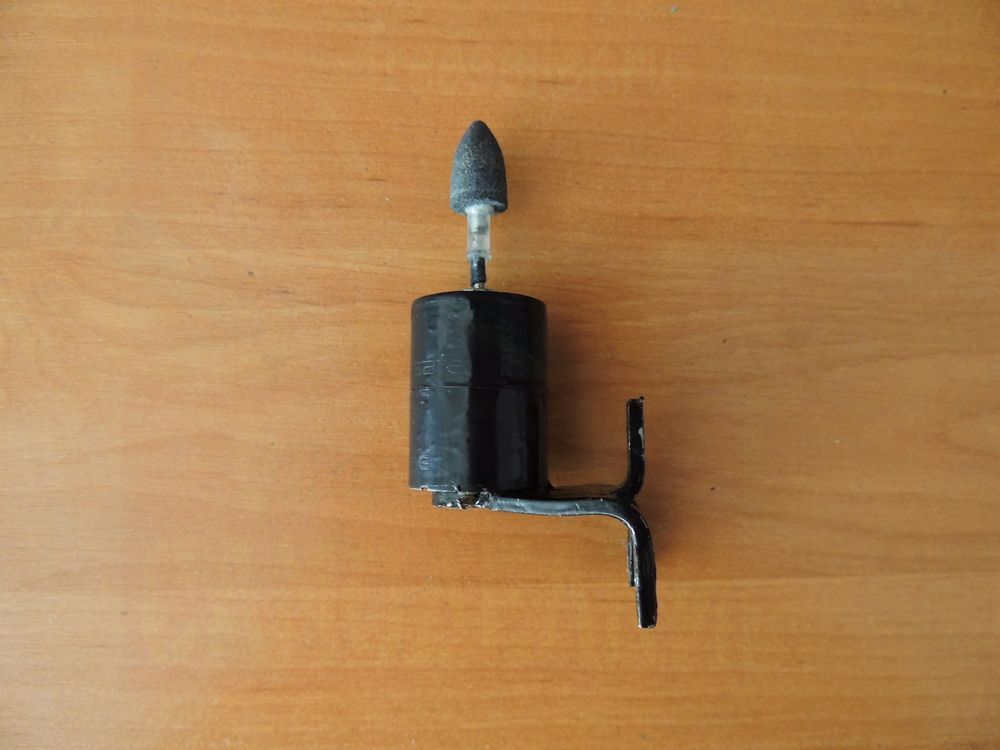

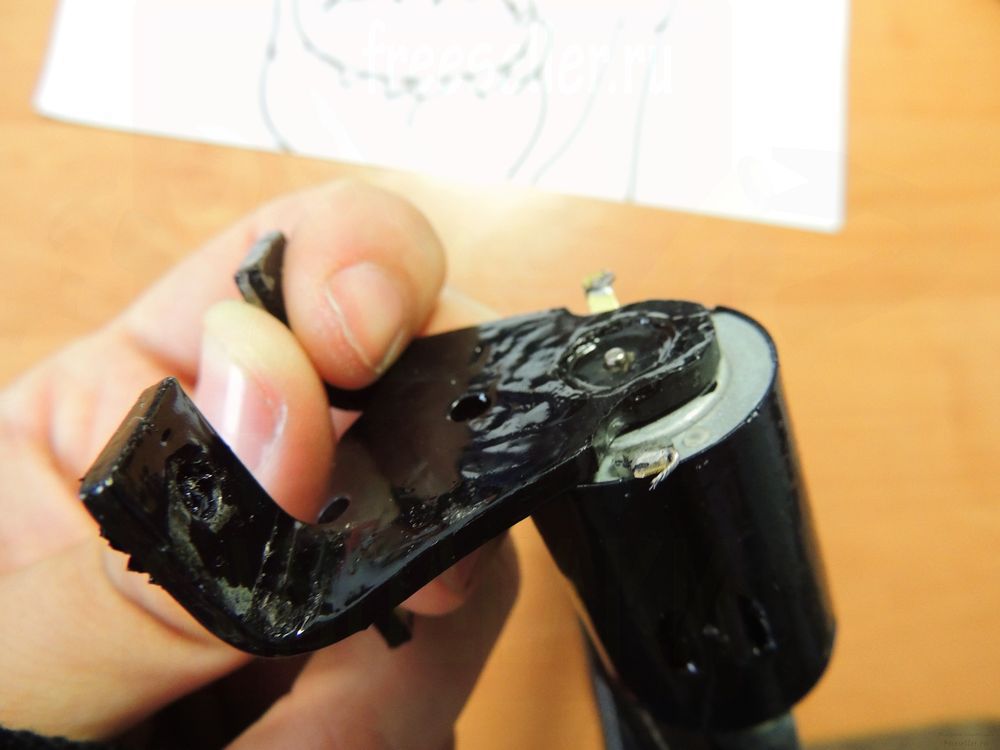

К моторчику была присоединена точильная насадка, при помощи переходника из гелиевой ручки. Сам моторчик был закреплен на найденную металлическую форму, вот таким способом так, чтобы он мог стоять вертикально.



Многофункциональная паяльная подставка

 Многофункциональная паяльная подставка

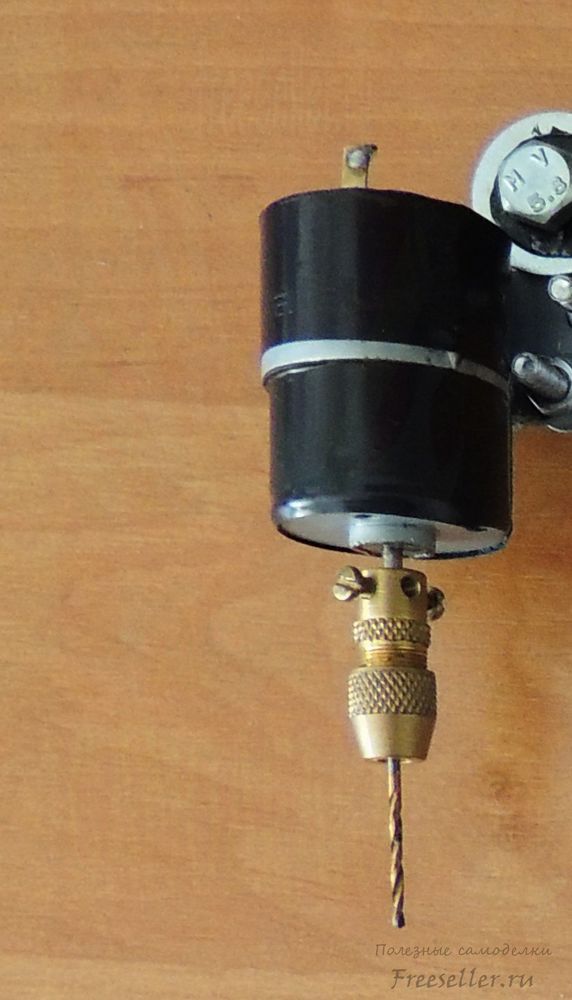

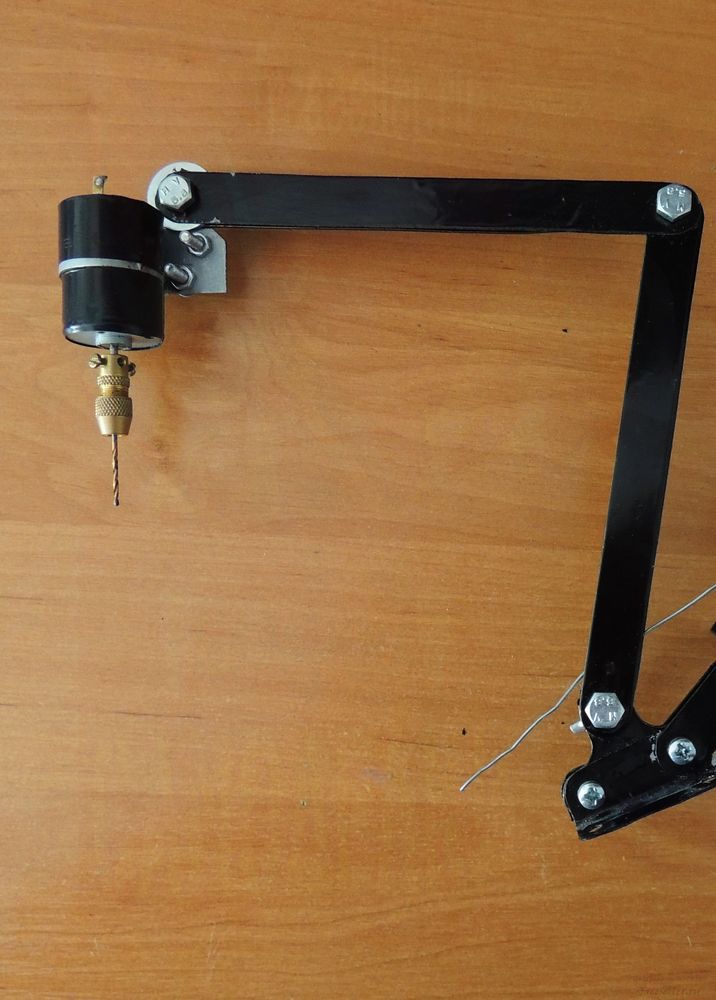

Ко второму моторчику был куплен цанговый патрон, и установлен на Г- образные пластины.



Многофункциональная паяльная подставка   Многофункциональная паяльная подставка

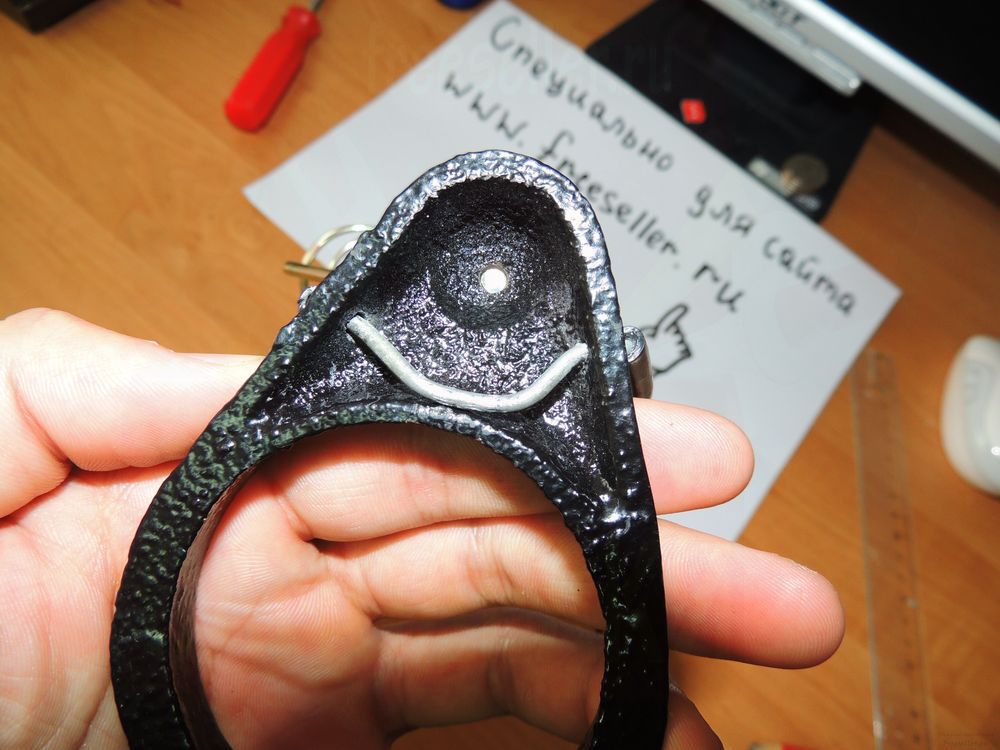

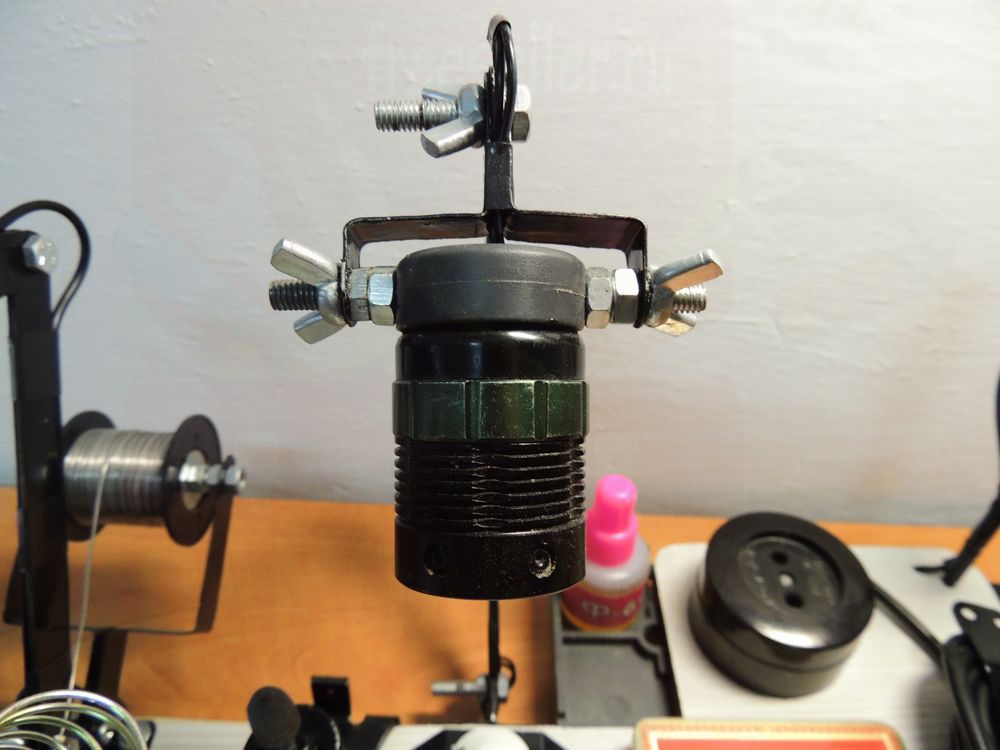

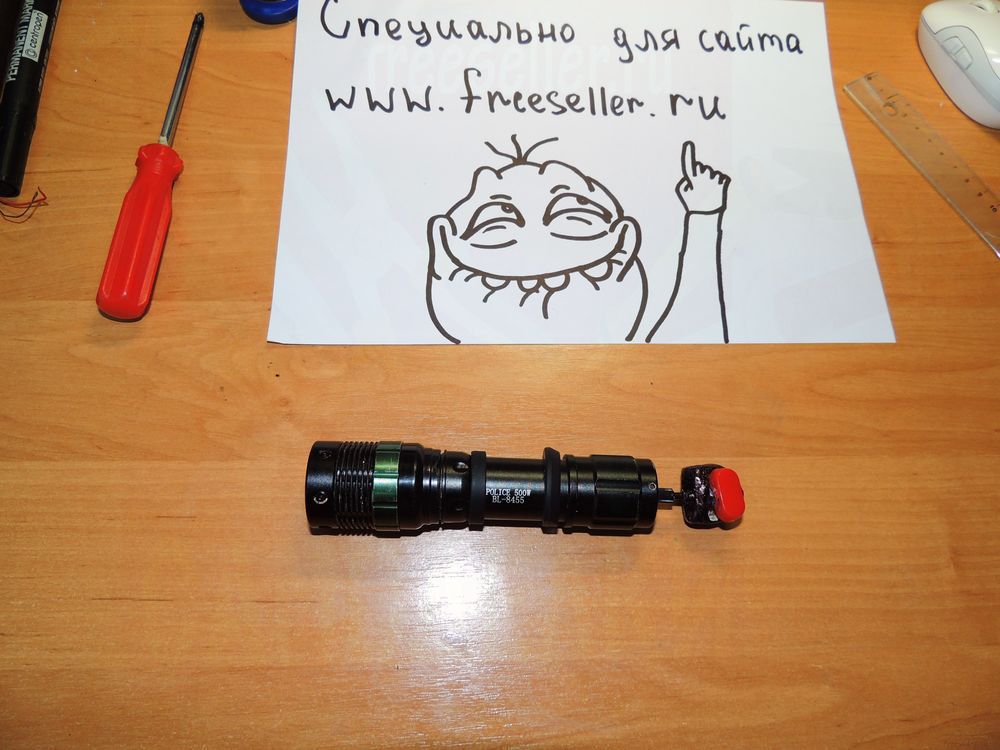

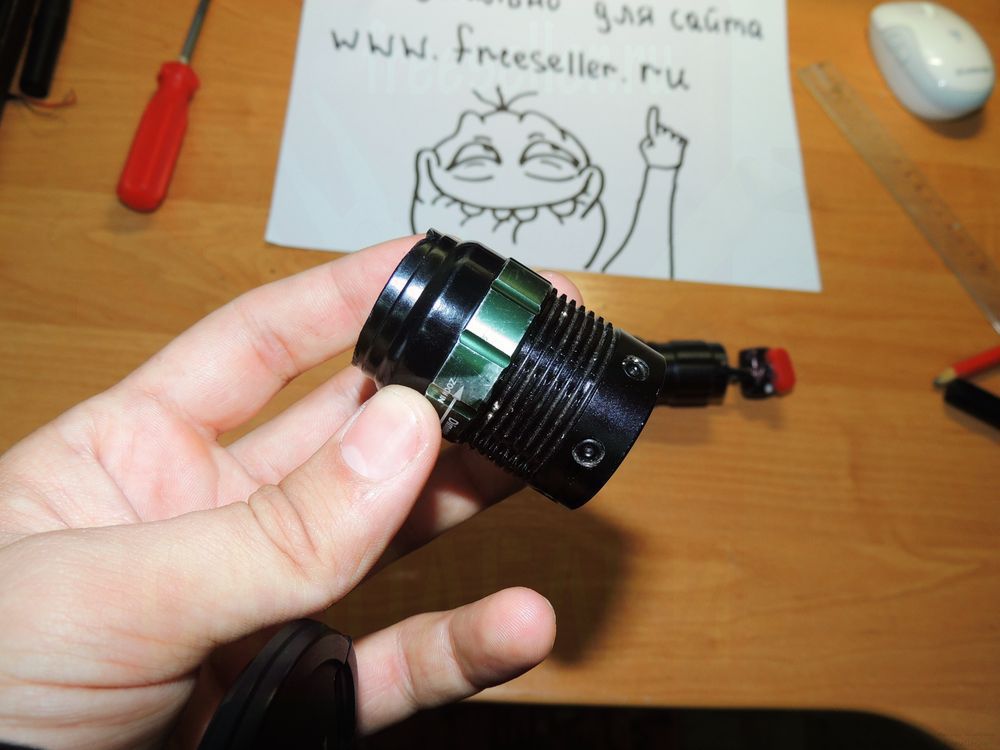

Для того чтобы можно было работать в ночное время делаем освещение из ненужного фонарика, в моем случае такого типа.



Многофункциональная паяльная подставка



Убираем лишнее, и оставляем только часть со светодиодом.



Многофункциональная паяльная подставка

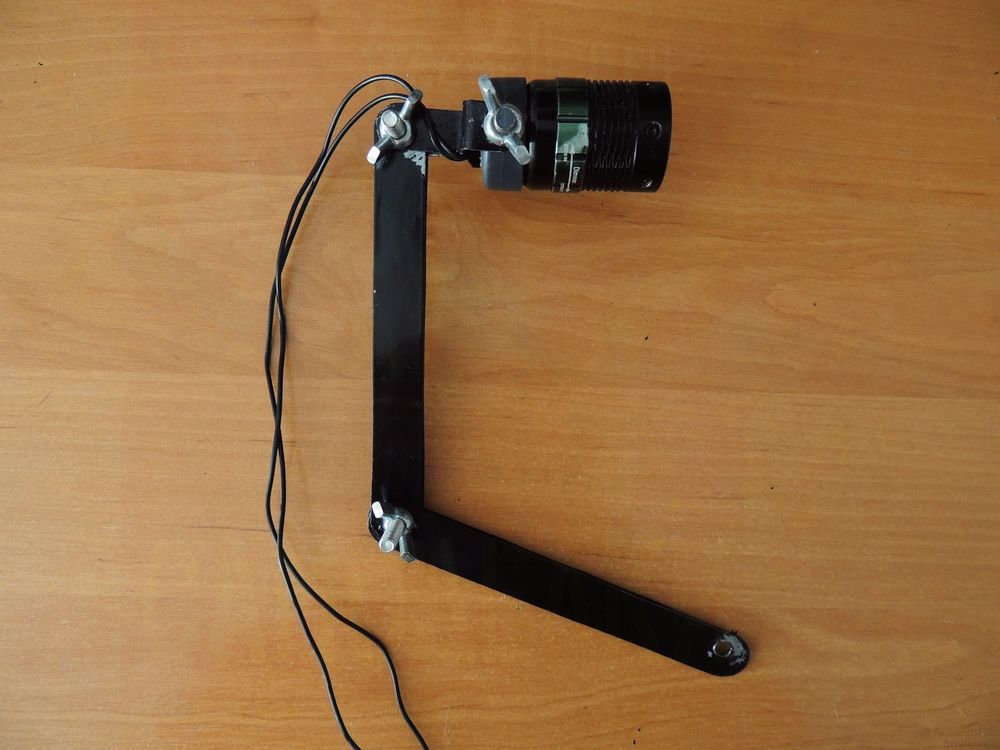

Для того чтобы фонарь двигался верх-вниз был взят переходник (крышечка), просверлено сквозное отверстие, вставлен длинный болт, вырезаны держатели, и все зажато гайкой "барашек", таким образом.



Многофункциональная паяльная подставка



Были припаяны провода, в сборе это выглядит так.



Многофункциональная паяльная подставка

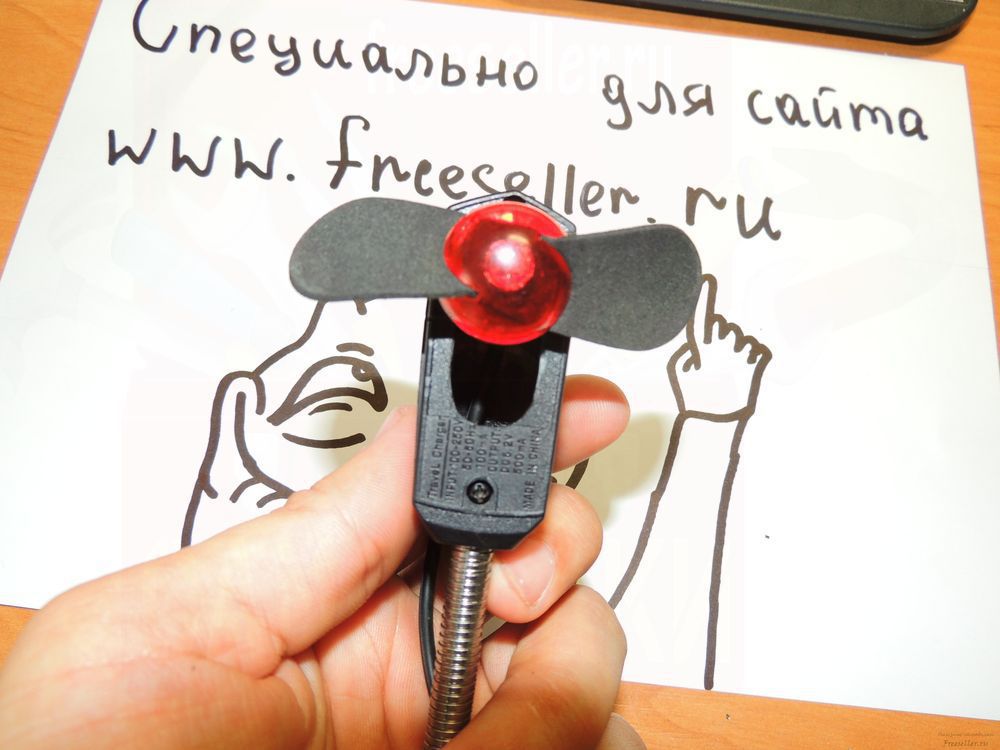

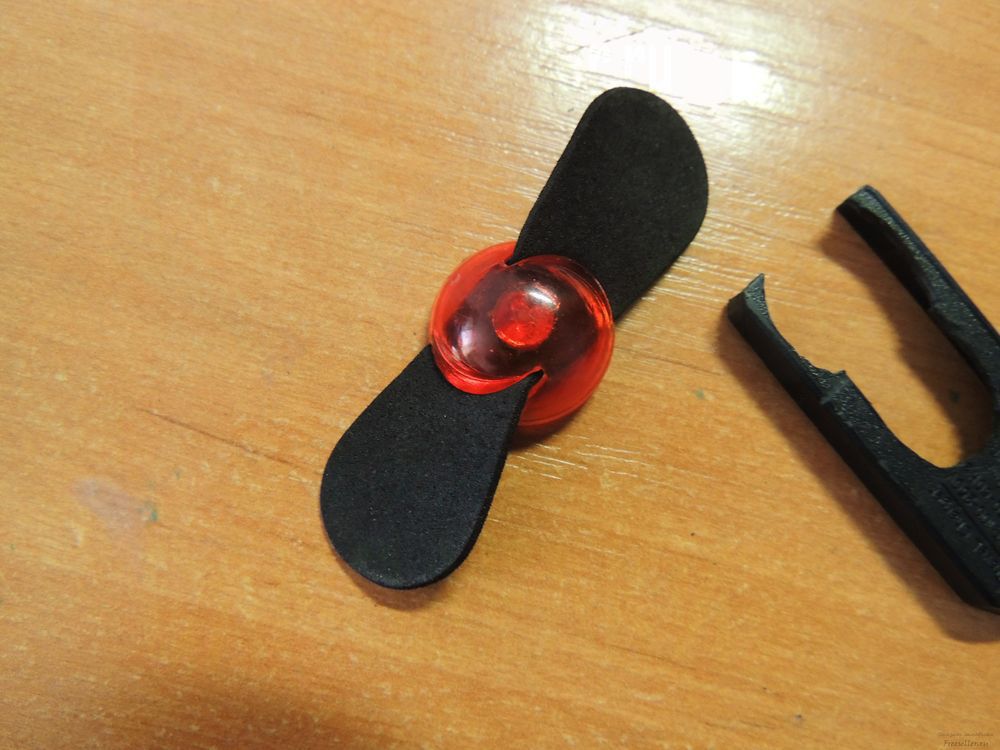

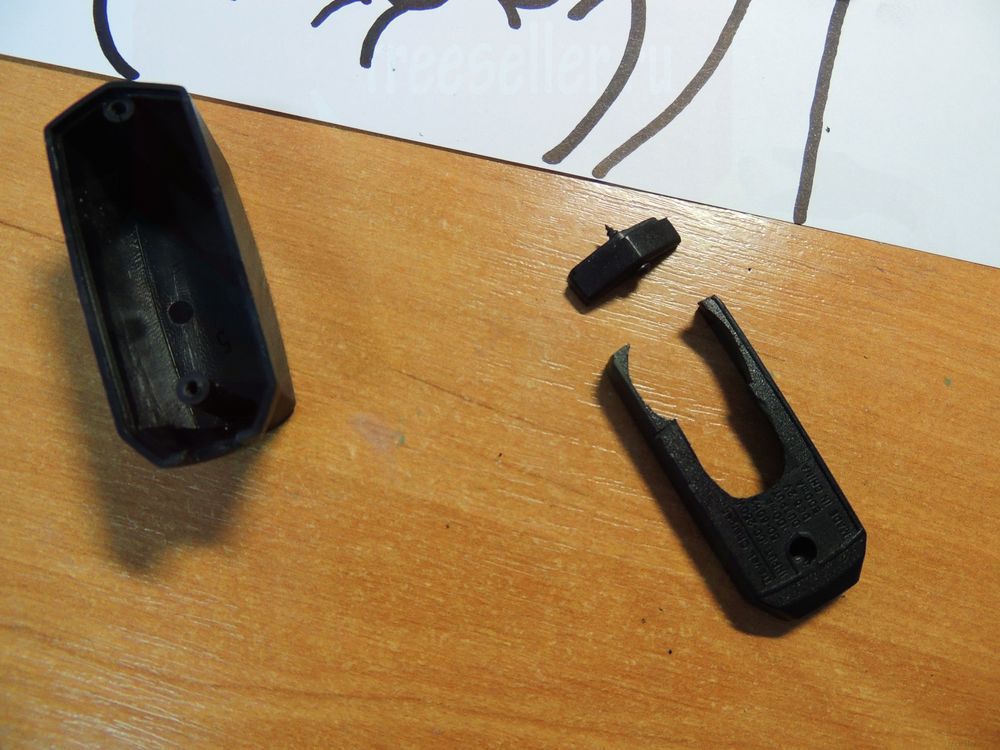

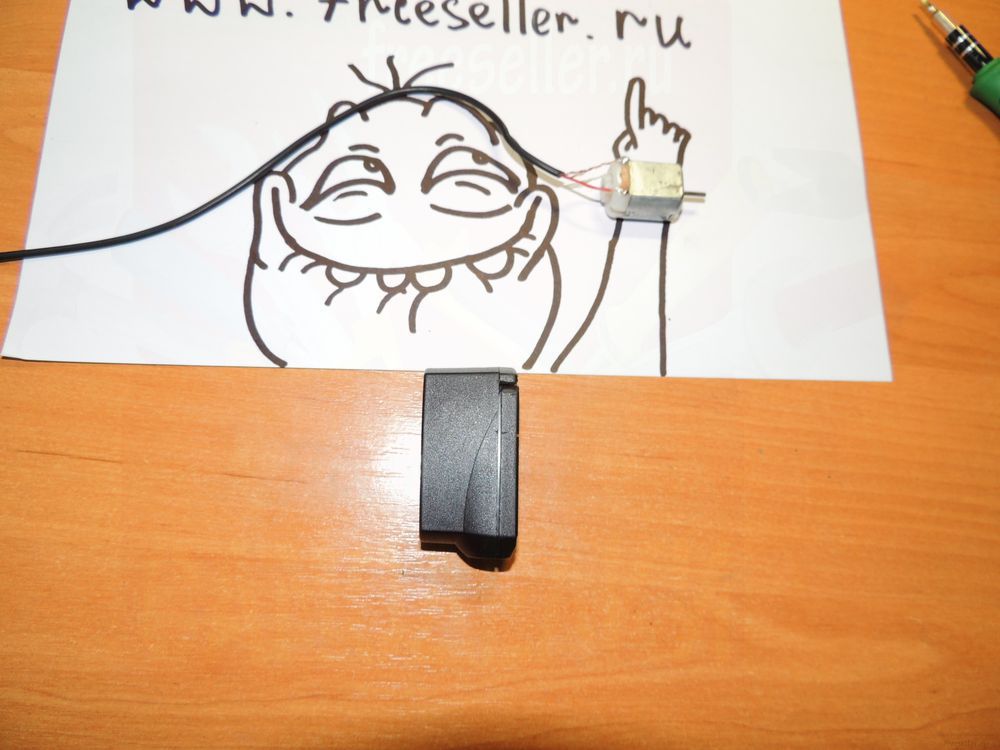

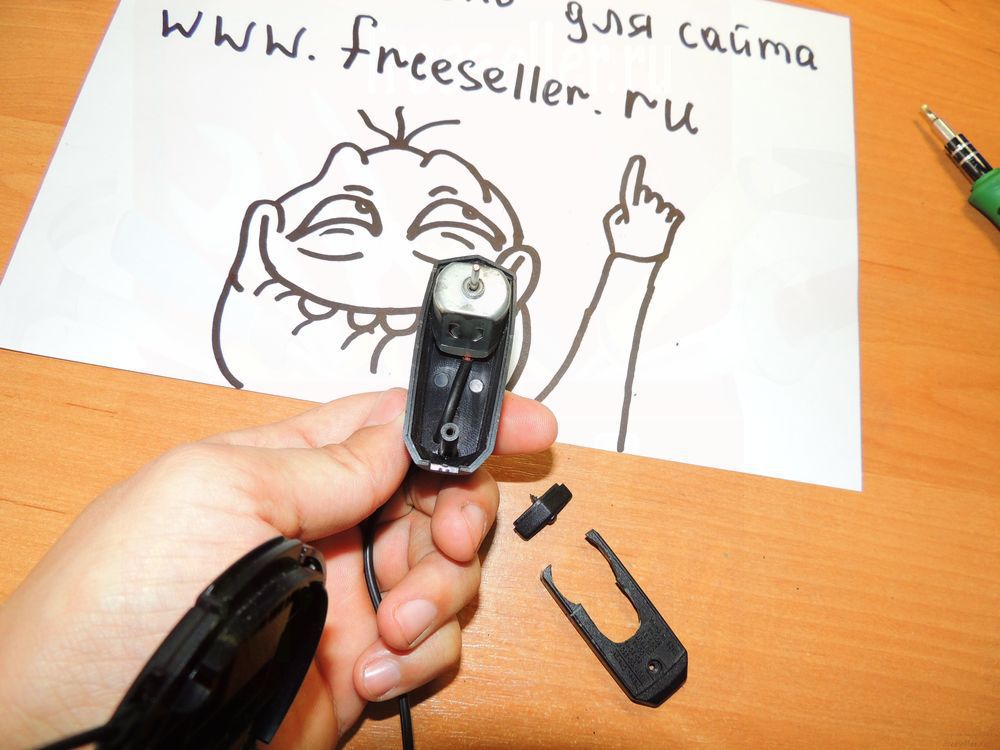

Иногда приходится работать в жаркую погоду, поэтому захотелось добавить такую приятную мелочь, как вентилятор. Берем самый распространенный моторчик и делаем для него корпус. Оптимально по размерам подошла поломанная зарядка от nokia. Срезаем вилку, вынимаем сердцевину и вырезаем место для моторчика.



 Многофункциональная паяльная подставка



 Многофункциональная паяльная подставка

Для того чтобы можно было менять направление, внутрь ставим гофрированную трубку. Ставим моторчик и закручиваем для того, чтобы что-то дуло в нашу сторону ставим пропеллер.



Многофункциональная паяльная подставка   Многофункциональная паяльная подставка

 Многофункциональная паяльная подставка

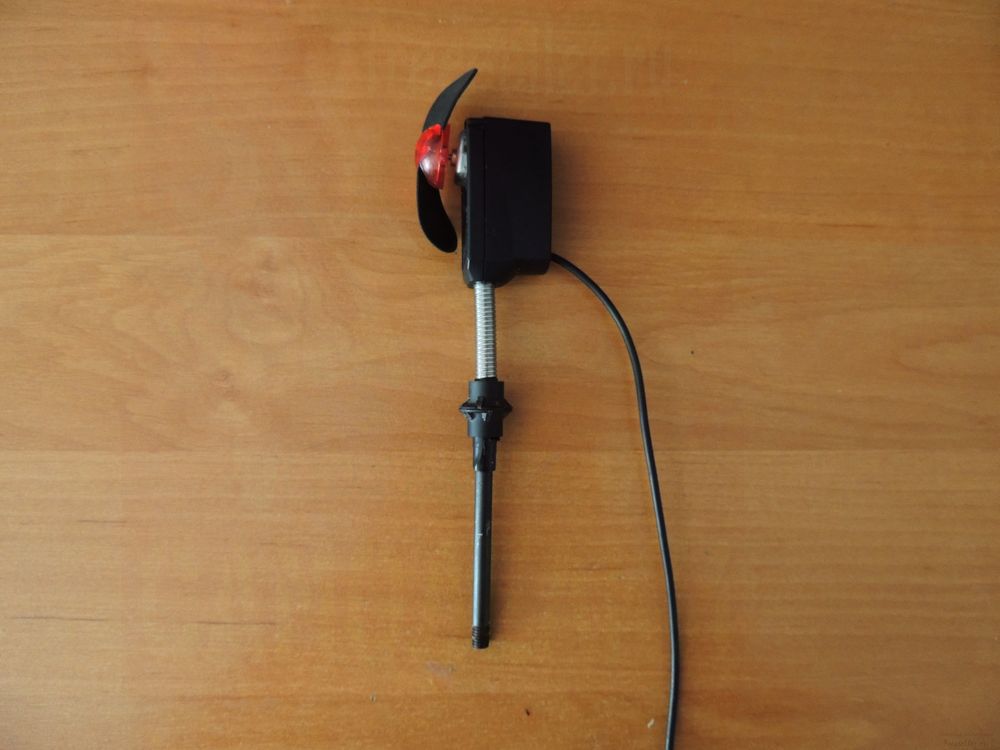

Были припаяны провода, в сборе это выглядит так.



Многофункциональная паяльная подставка



Идем дальше:

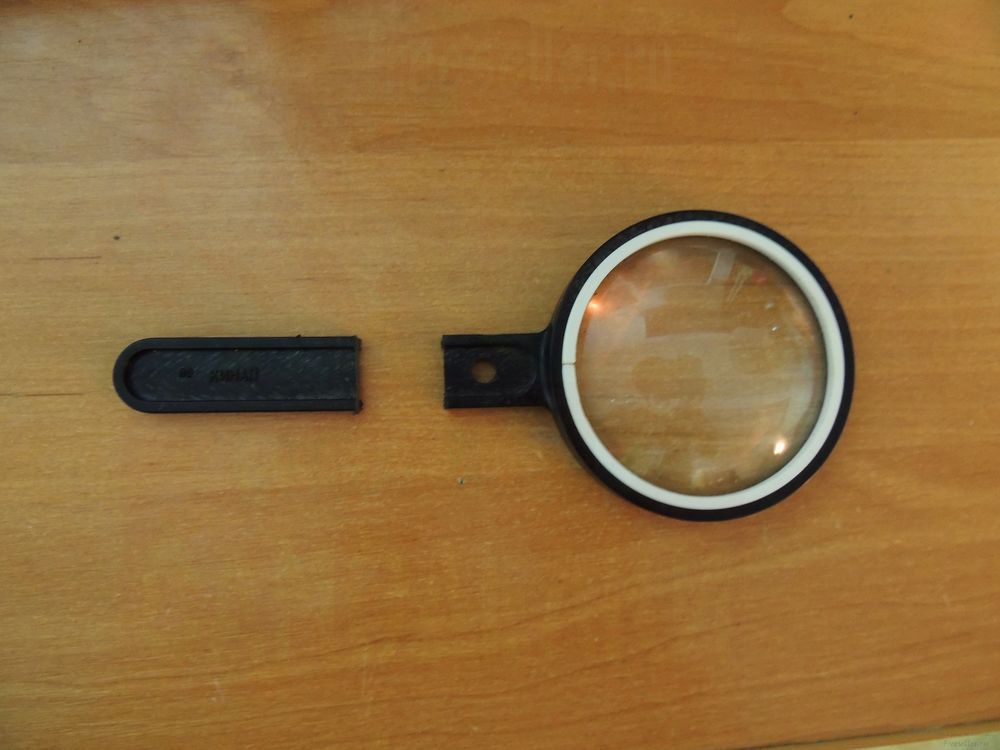

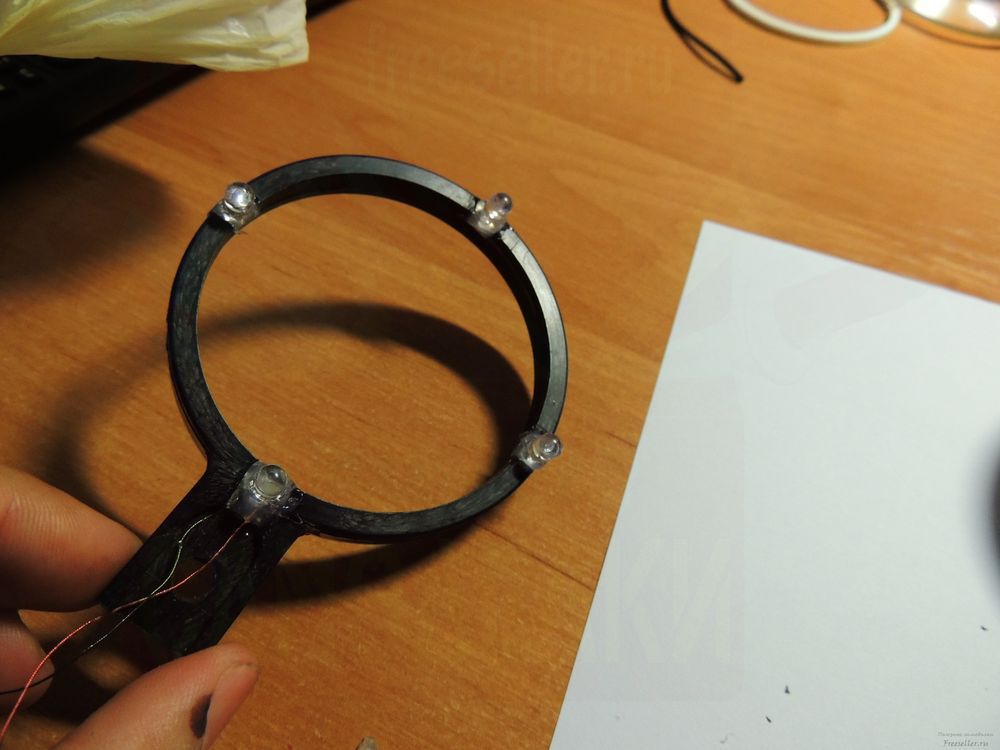

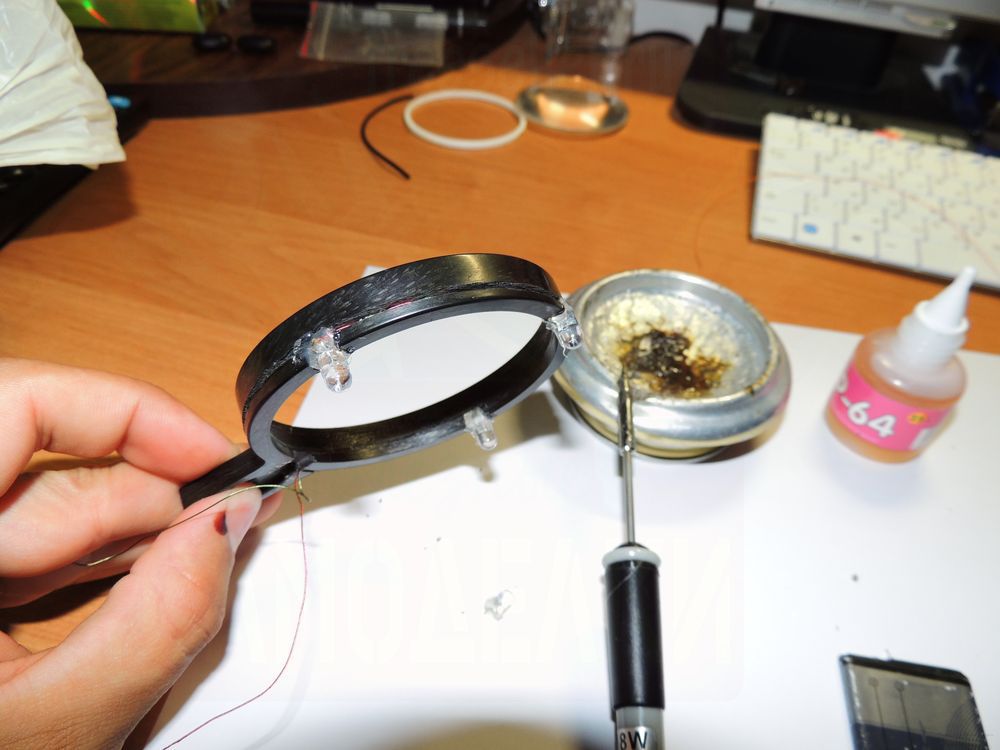

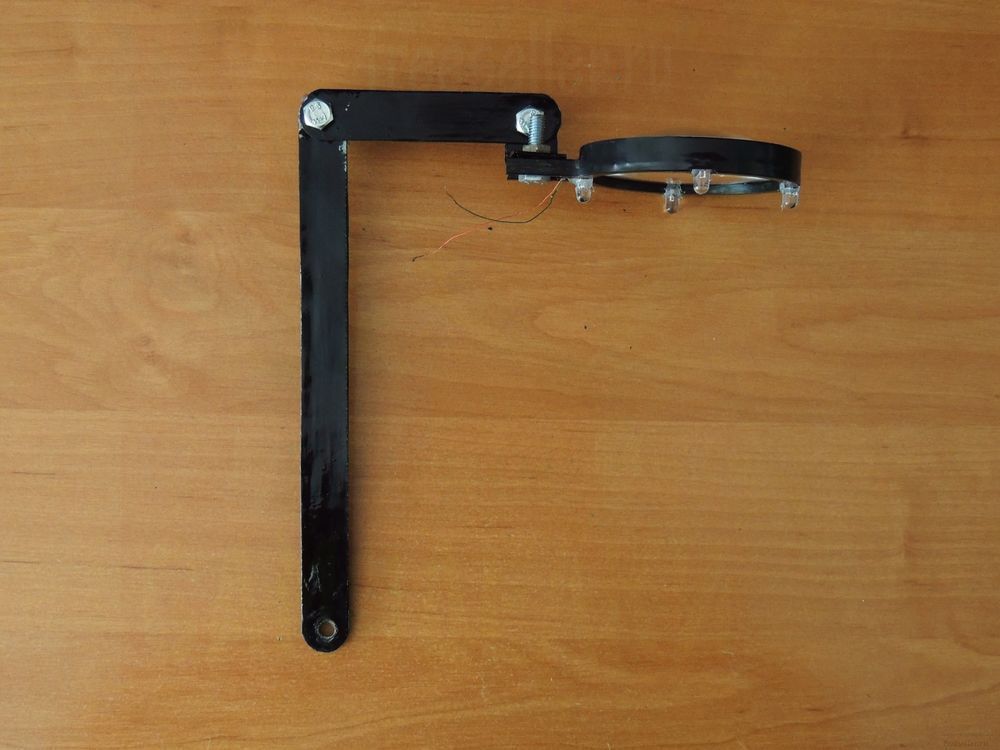

Для того чтобы можно было паять мелкие элементы берем лупу, убираем лишнее и делаем подсветку, используя 4 светодиода по 5 вольт, и крепим клеевым пистолетом.



Многофункциональная паяльная подставка   Многофункциональная паяльная подставка

 Многофункциональная паяльная подставка



Крепим все на место и получаем.



Многофункциональная паяльная подставка

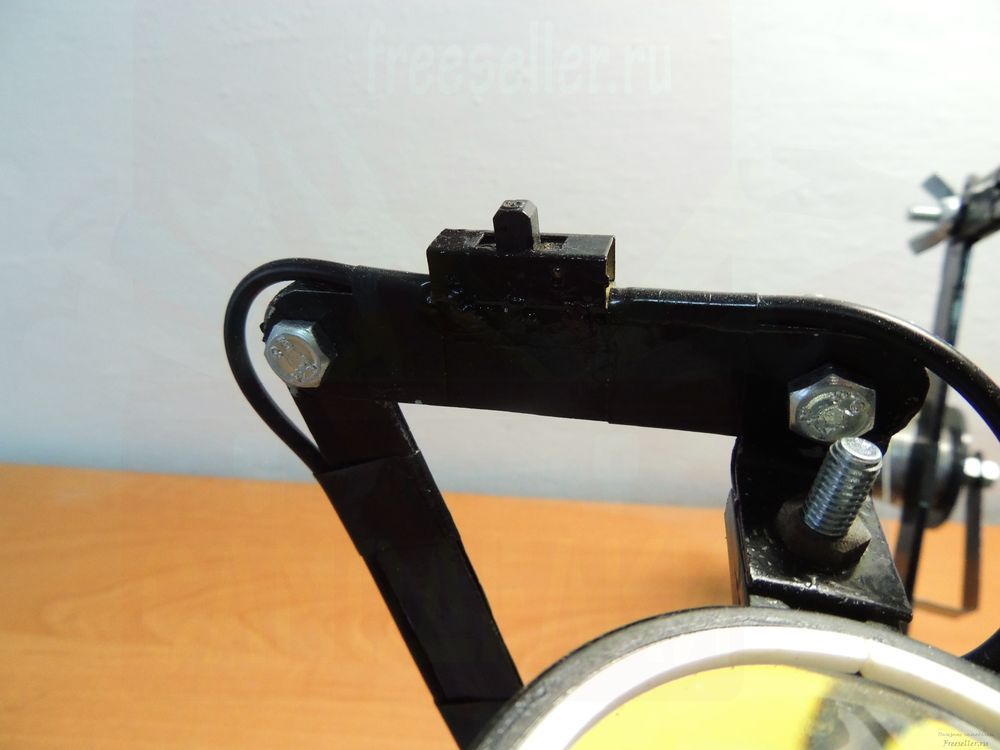

Ставим выключатель.



Многофункциональная паяльная подставка

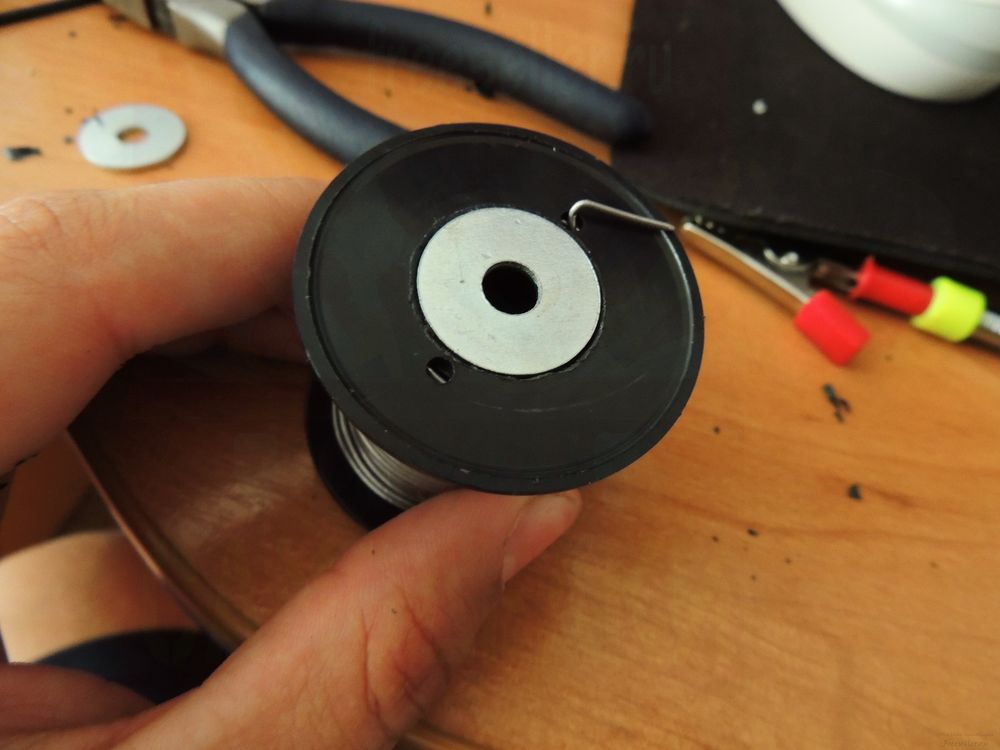

Далее делаем прямую подачу олова. Берем катушку, чтобы она хорошо вращалась, ставим шайбы.



Многофункциональная паяльная подставка   Многофункциональная паяльная подставка

 Многофункциональная паяльная подставка

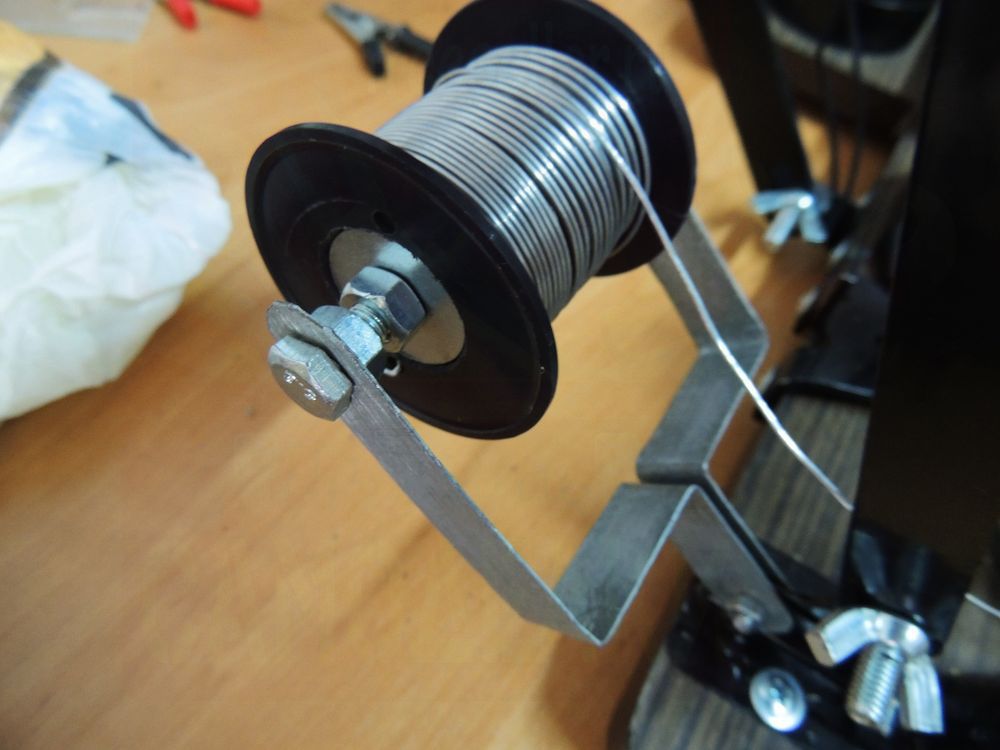

Вырезаем две пластины, загибаем в форме рогатки, сверлим, и продеваем длинный болт, вот так все это выглядит.



Многофункциональная паяльная подставка

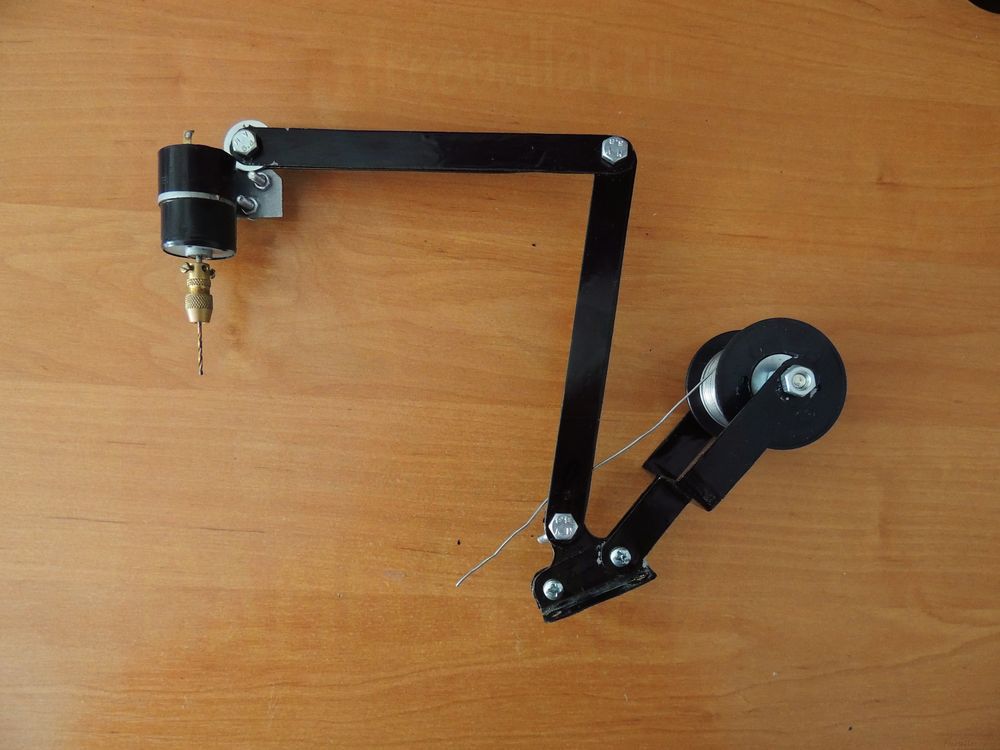

Закрепляем к корпусу нашей мини дрели, таким вот образом.



Многофункциональная паяльная подставка

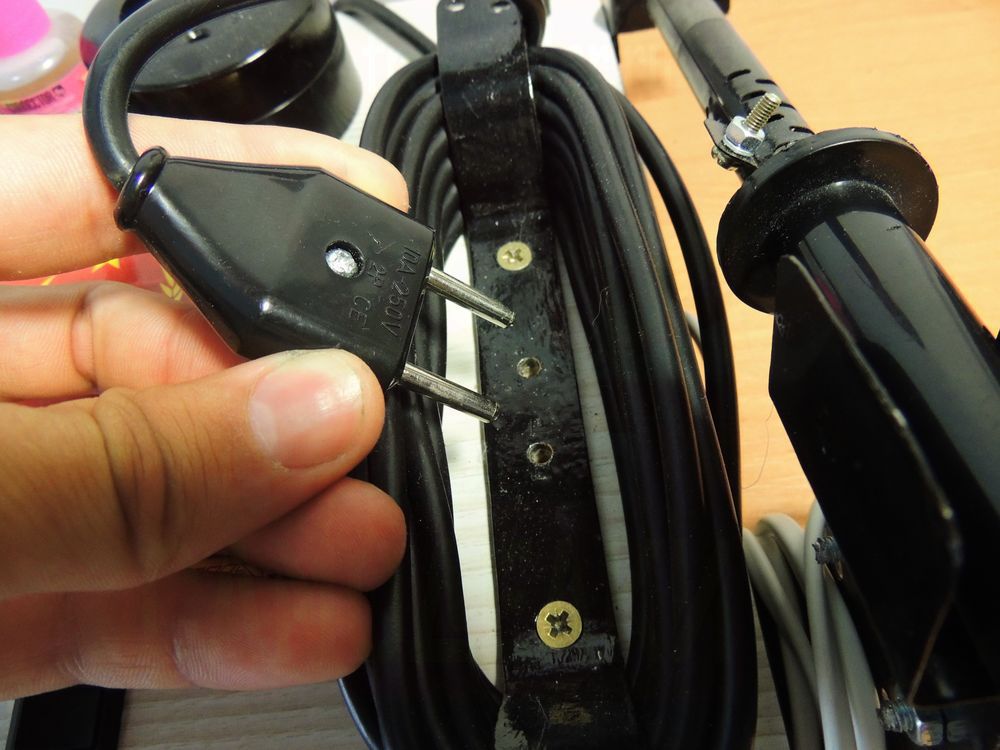

Для того чтобы подставкой можно было пользоваться в любом месте, добавляем 4 метра кабеля и обычную дверную ручку, для его сматывания.



Многофункциональная паяльная подставка

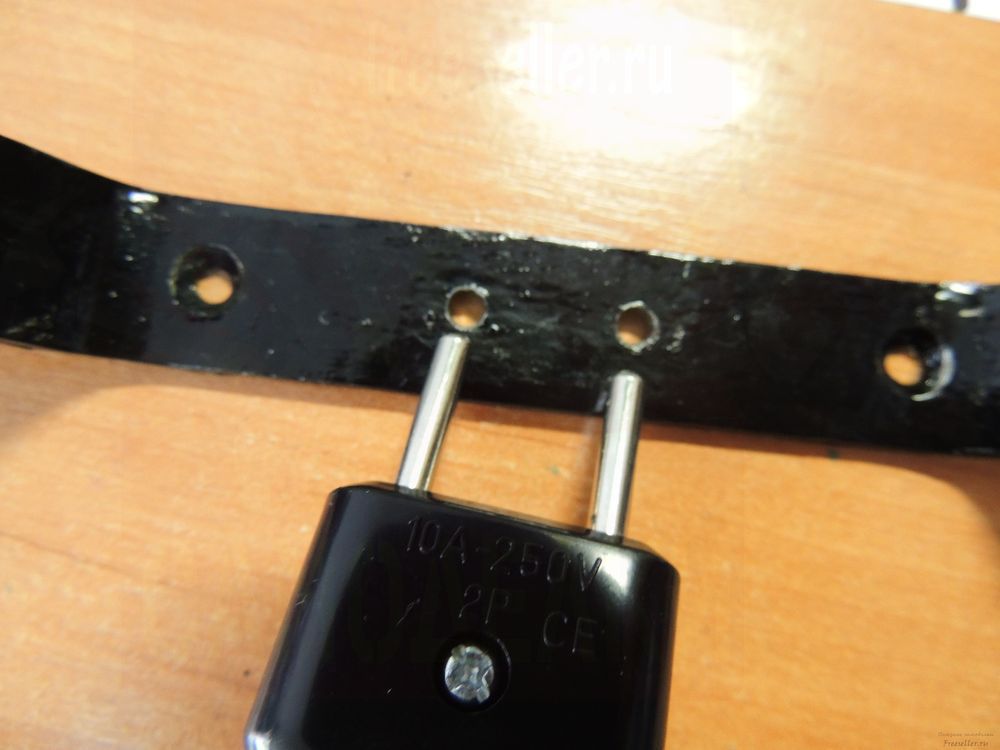

Высверливаем 2 отверстия под вилку.



Многофункциональная паяльная подставка

 Многофункциональная паяльная подставка

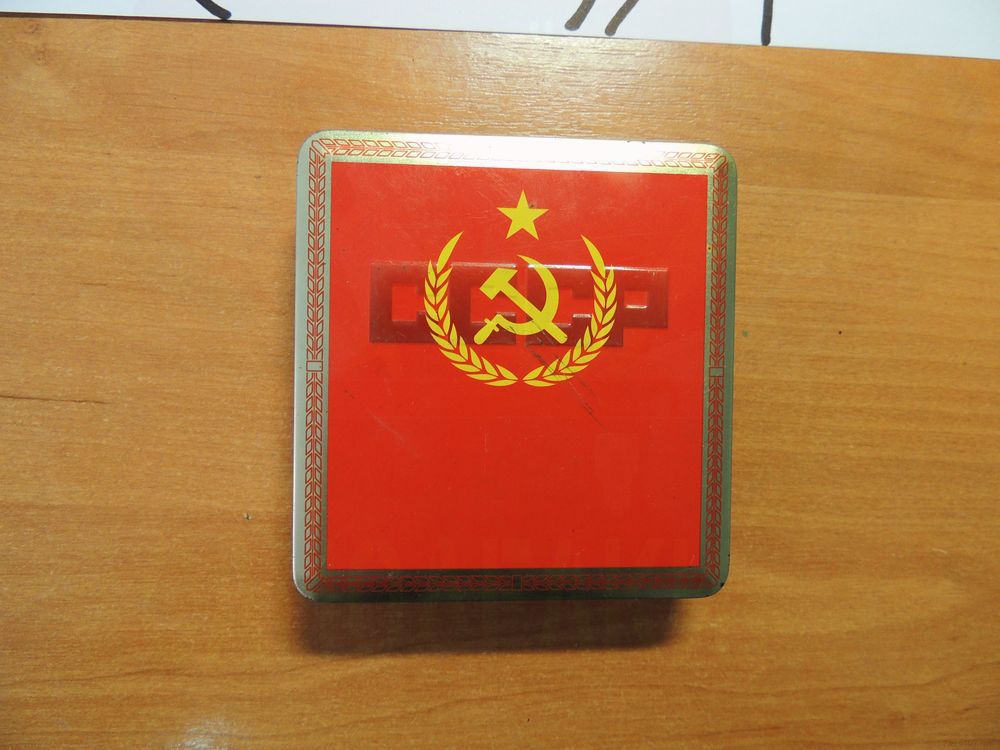

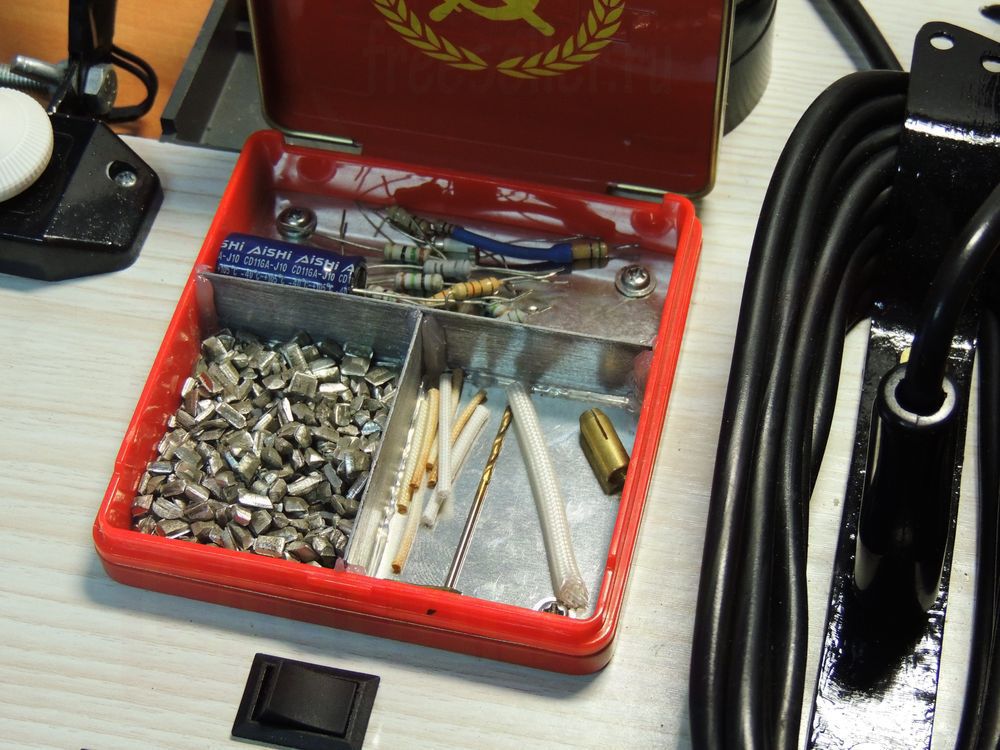

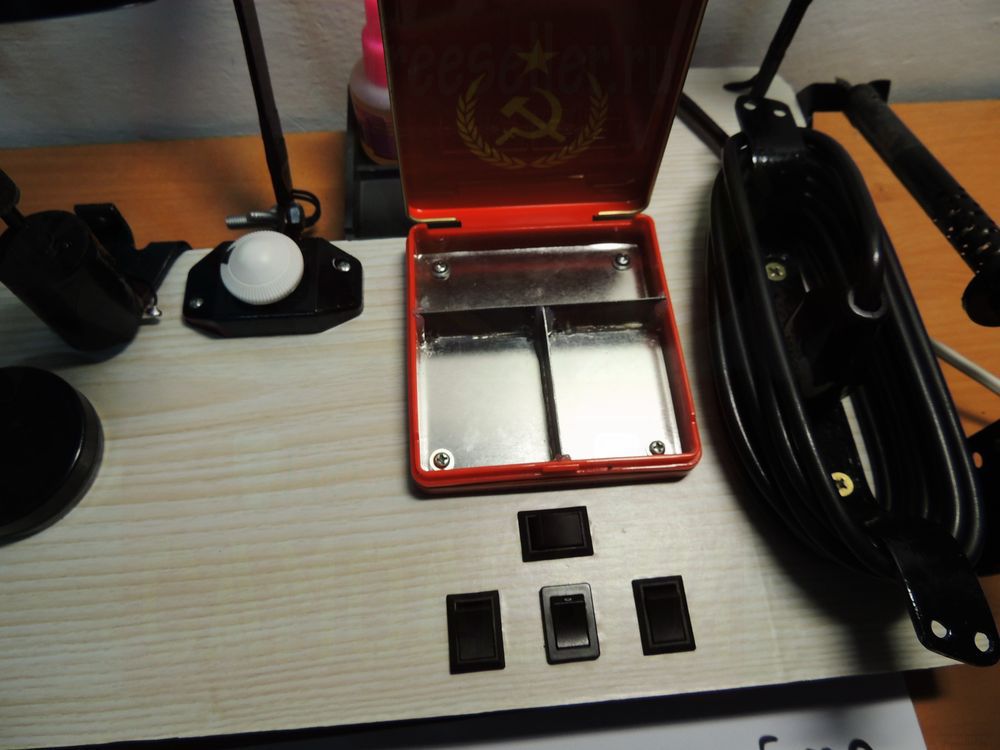

Далее берем коробочку-портсигар, куда будут складываться все необходимые мелочи.



Многофункциональная паяльная подставка

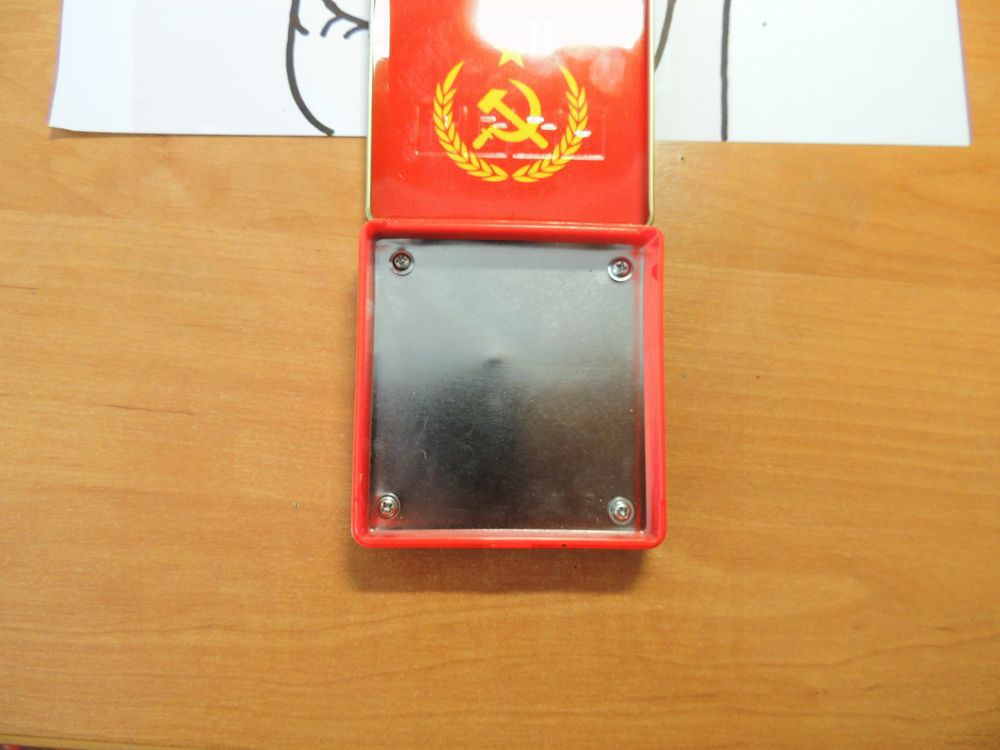

Сверлим 4 отверстия для крепления, делаем перегородки.



Многофункциональная паяльная подставка



Складываем все необходимое.



Многофункциональная паяльная подставка



Делаем основной держатель для паяльника, ручки и жала.

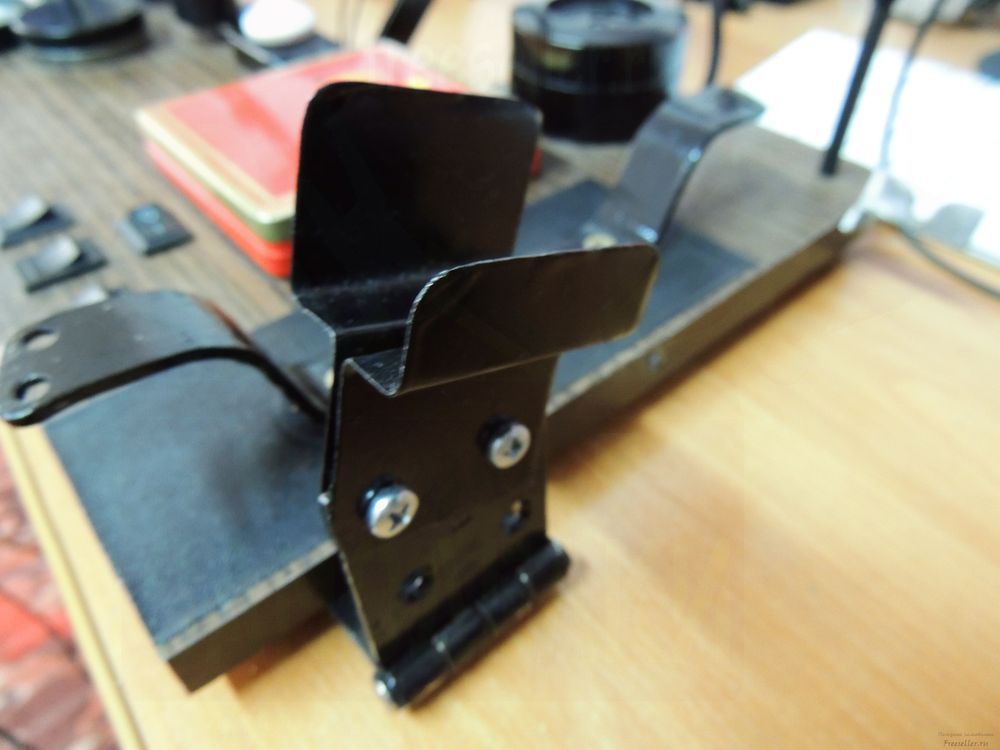

Вырезаем 2 пластины, загибаем, крепим к дверной петле, и снизу к самой доске.



 Многофункциональная паяльная подставка

  Многофункциональная паяльная подставка

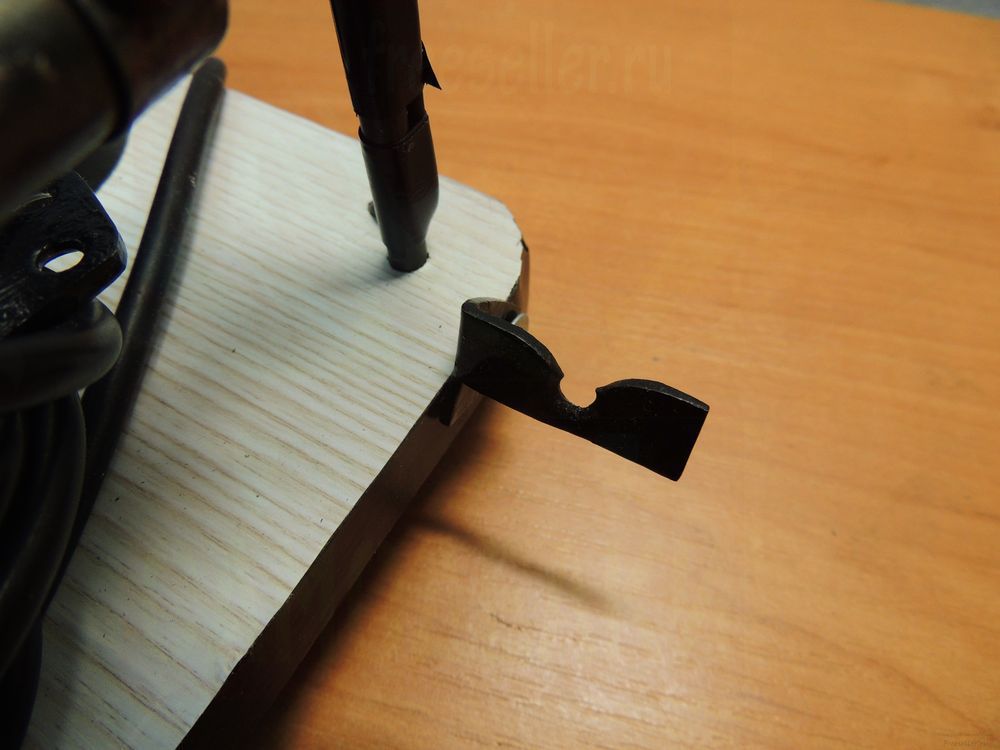

Далее вытачиваем держатель для жала, и крепим на саморез.



Многофункциональная паяльная подставка

 Многофункциональная паяльная подставка

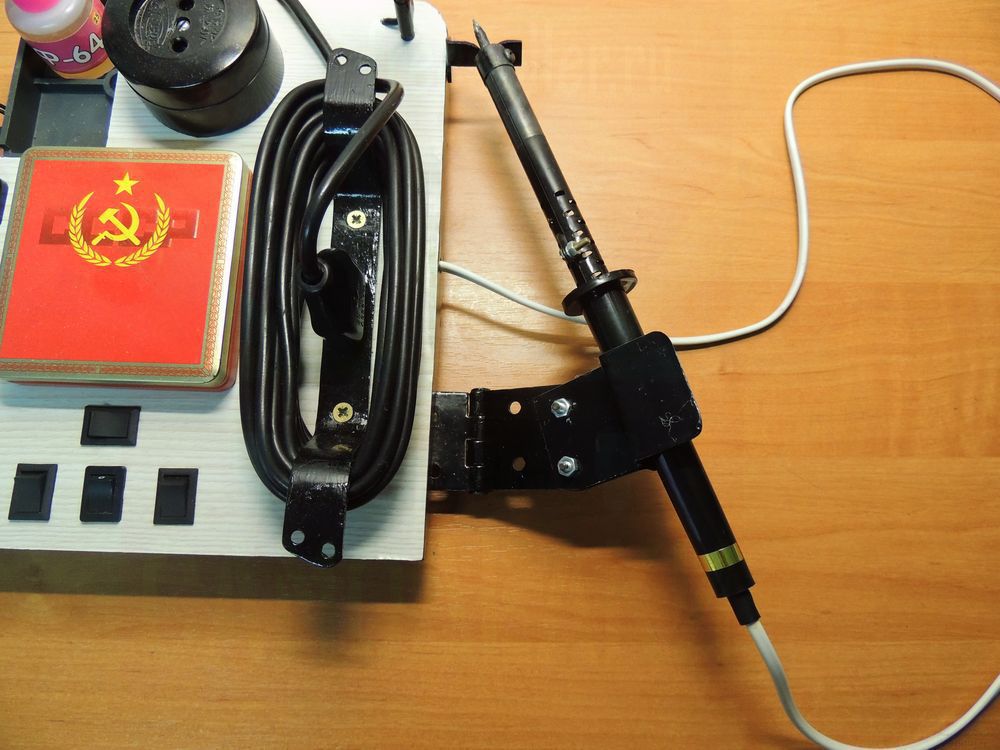

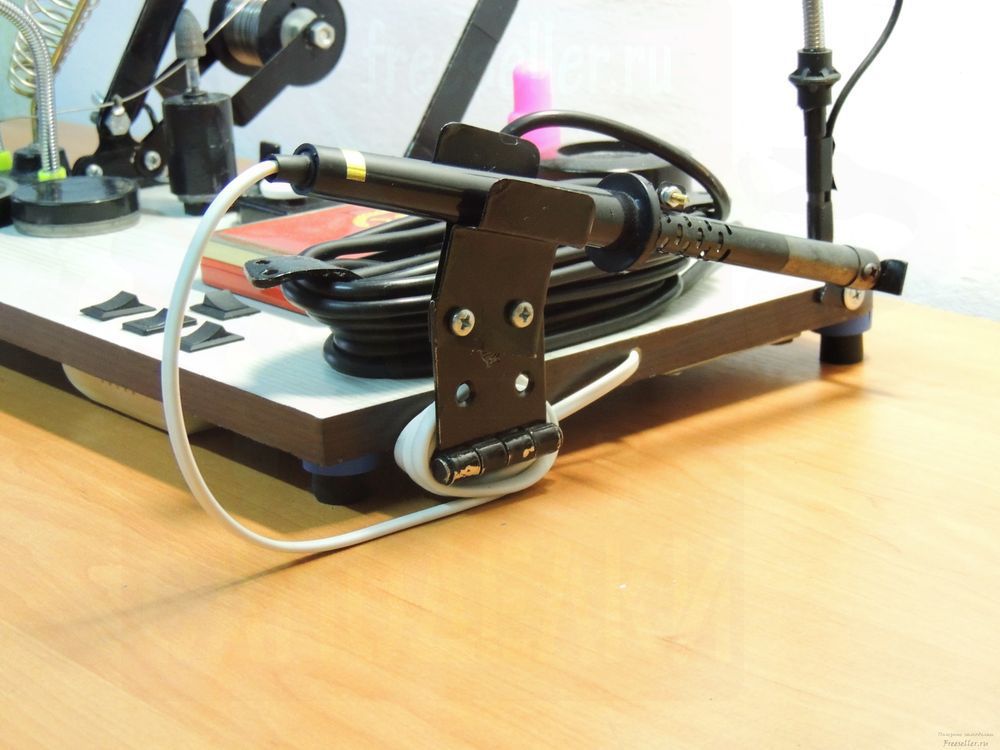

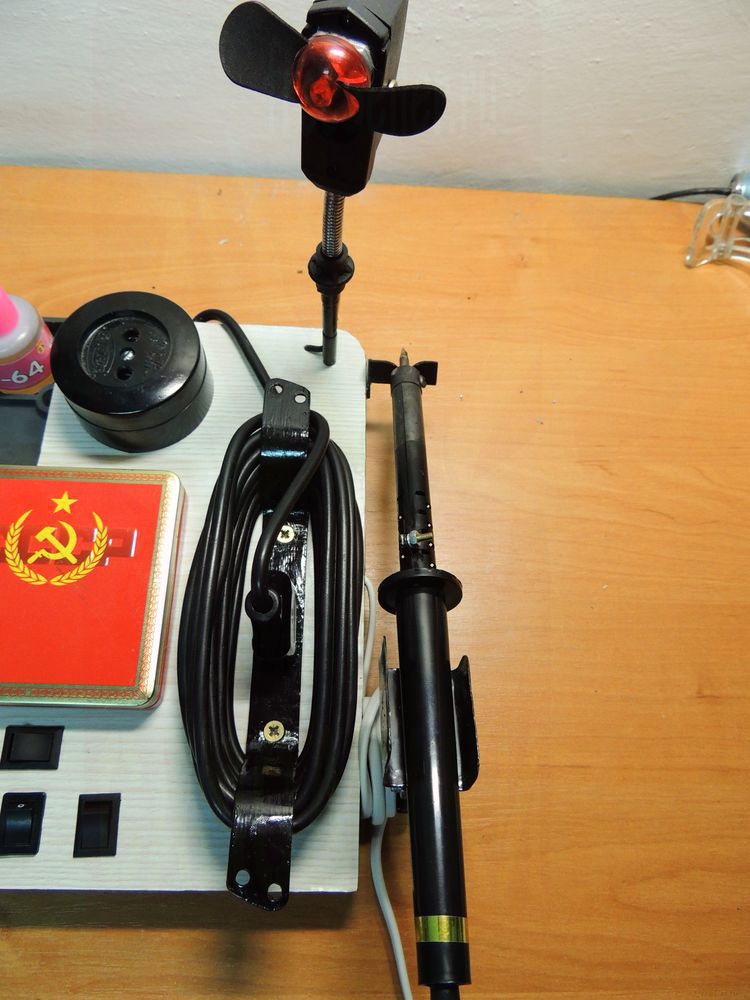

Дверная петля нужна для того, чтобы при разматывании кабеля мы могли убрать паяльник в сторону, и он нам не мешал.



Многофункциональная паяльная подставка



 Многофункциональная паяльная подставка

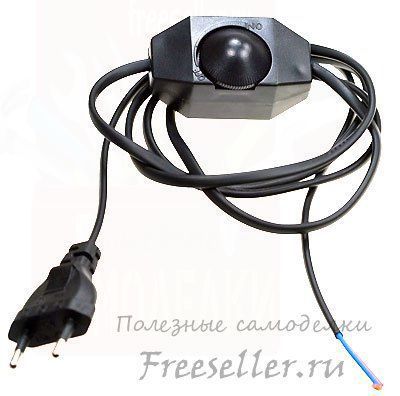

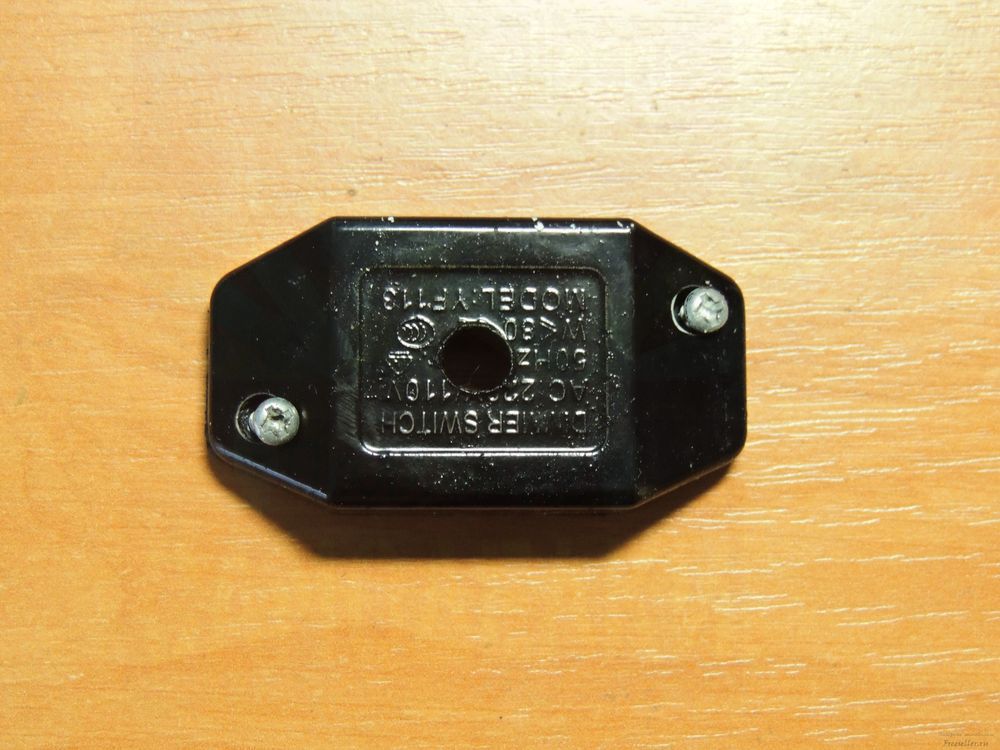

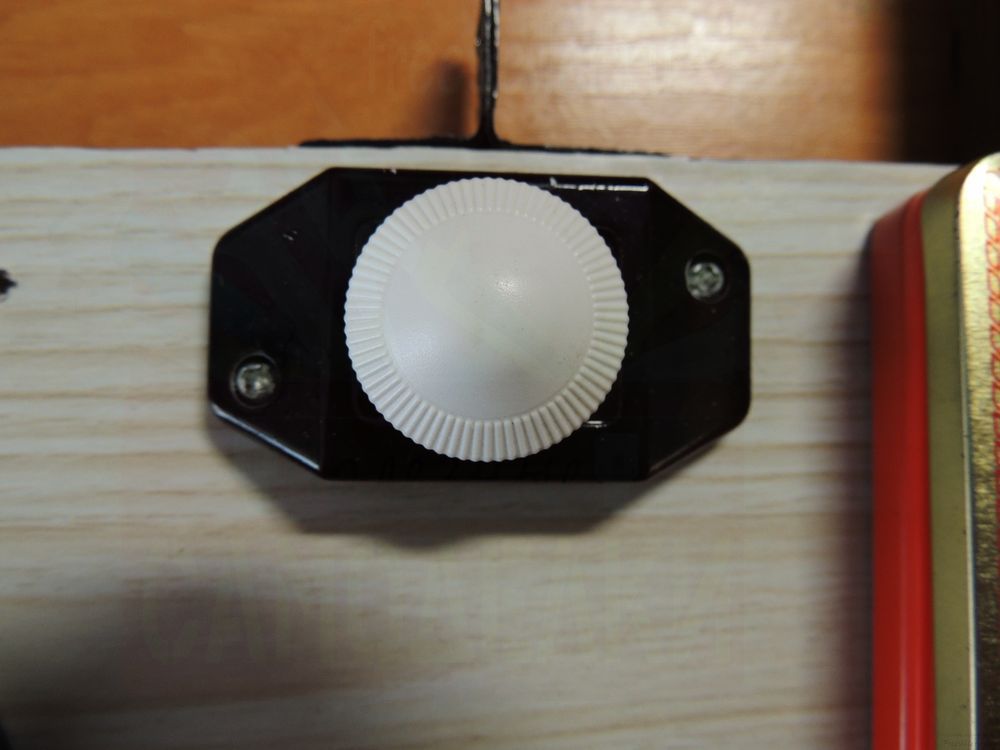

Так как паяльник сильно перегревался, и паять при этом практически невозможно, было решено сделать регулятор температуры, посмотрев схемы и т.д., решил, что проще будет купить недорогой диммер (регулятор света) такого вот типа.



Многофункциональная паяльная подставка

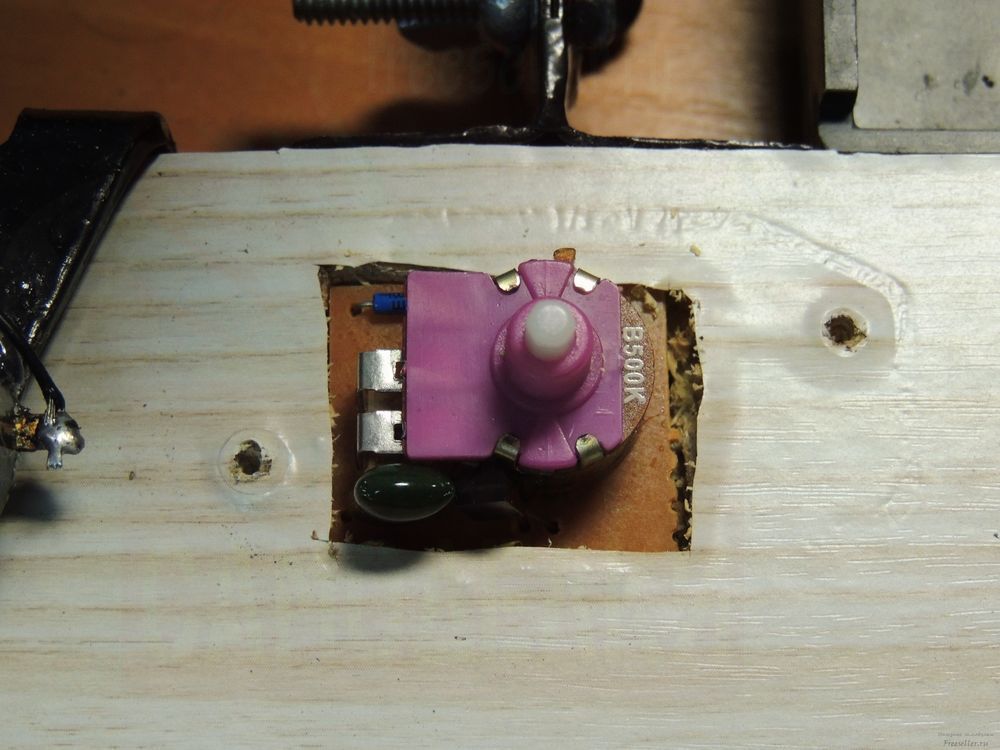

Разобрав его, и вырезав место под плату в доске, вывел 2 провода под низ, оставил одну половинку корпуса, и просверлил посередине отверстие под колесико регулятор.



Многофункциональная паяльная подставка

 Многофункциональная паяльная подставка

Закреплено к доске на 2 самореза.



Многофункциональная паяльная подставка



Схему подключения выложу чуть ниже.

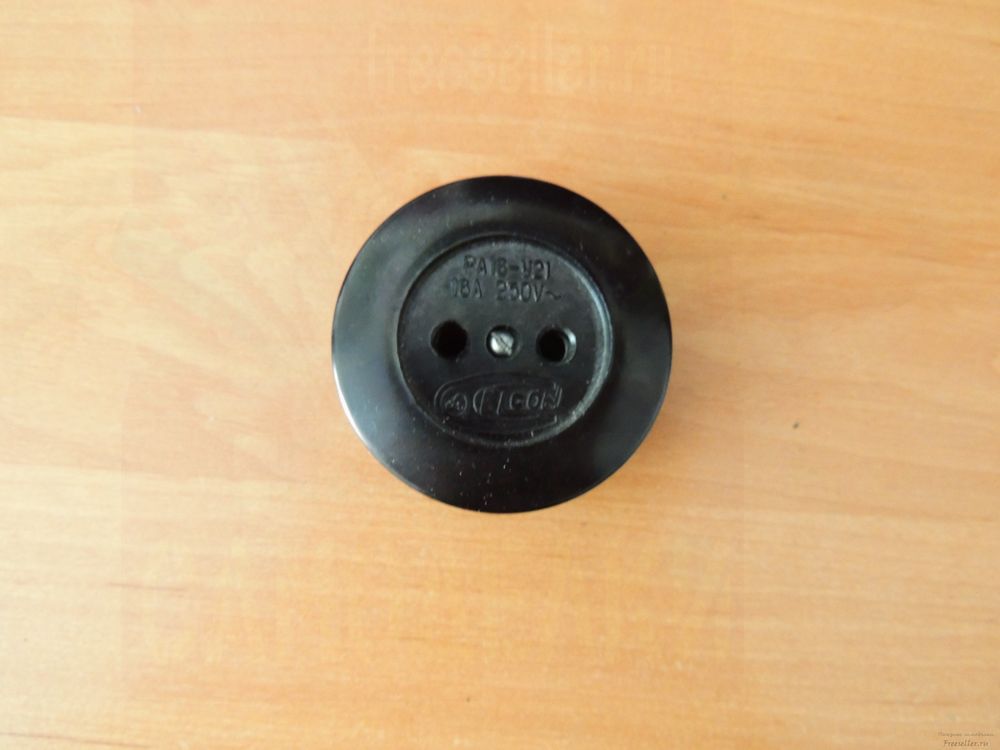

Для того чтобы можно было работать на одном месте, а так же для удобства ставим розетку, что дает возможность подключать клеевой пистолет, зарядку телефона и т.п. вещи.



Многофункциональная паяльная подставка

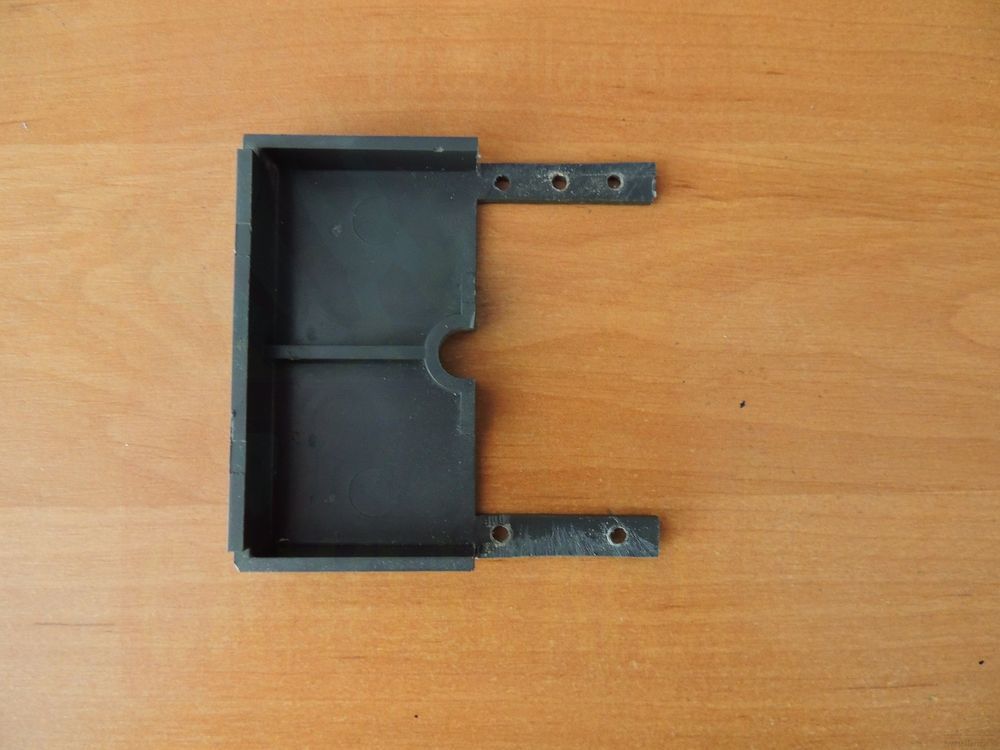

Делаем такую вот gодставку, куда можно поставить баночку флюса, или что-то другое. Вырезана из корпуса от старых часов.



Многофункциональная паяльная подставка

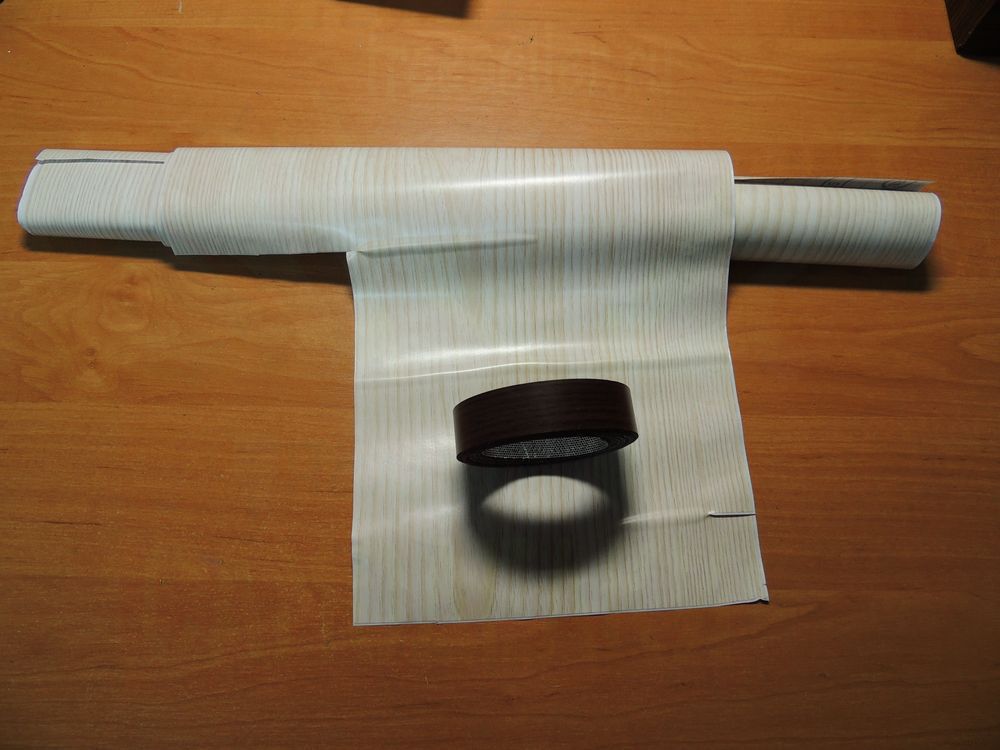

Когда все приспособления готовы и покрашены в черный цвет клеем самоклеющуюся пленку на поверхность доски. Был выбран светлый цвет, так как на такой поверхности хорошо различимы все детали, боковые грани обклеены кромкой.



Многофункциональная паяльная подставка

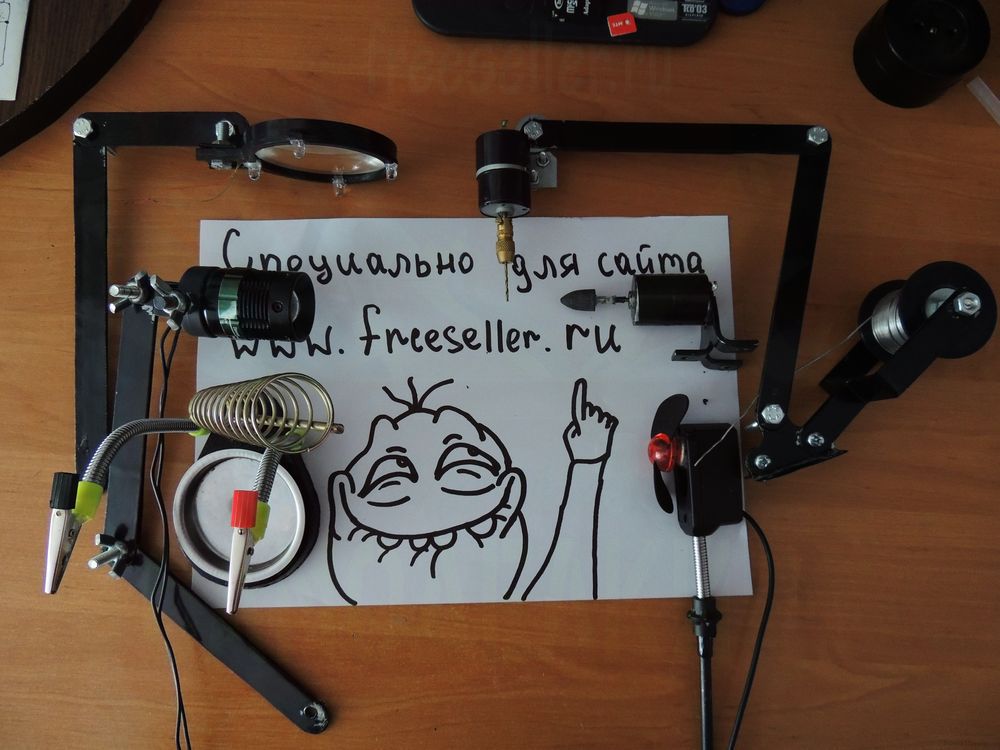

Далее берем все наши детали.



Многофункциональная паяльная подставка



Крепим все на свои места при помощи саморезов. Ставим выключатели.



Многофункциональная паяльная подставка

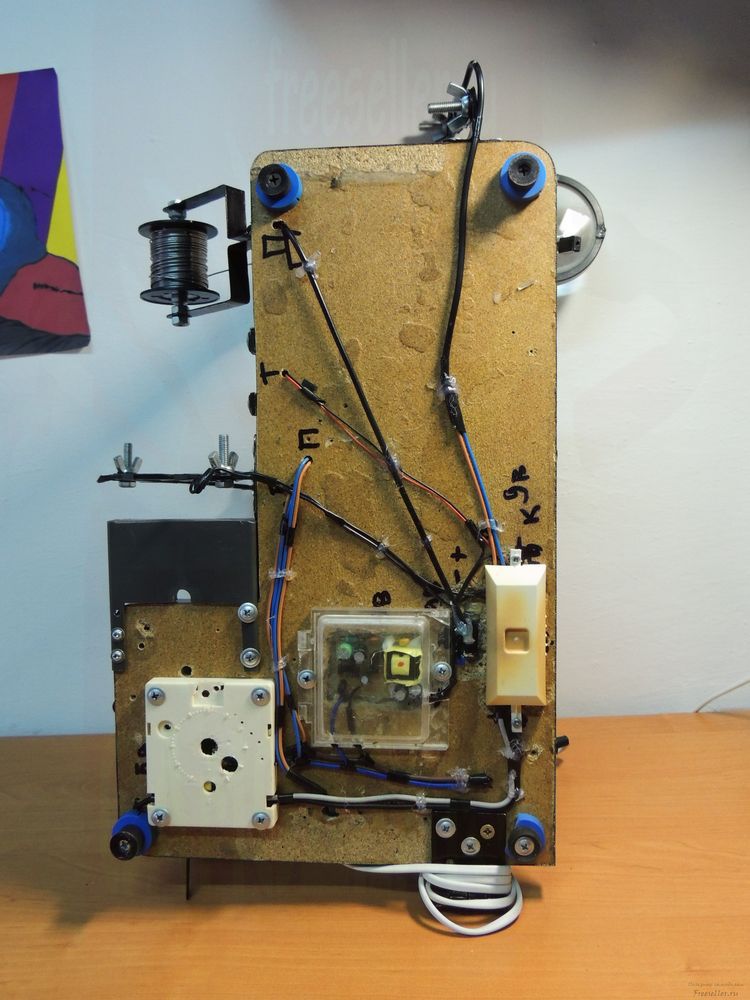

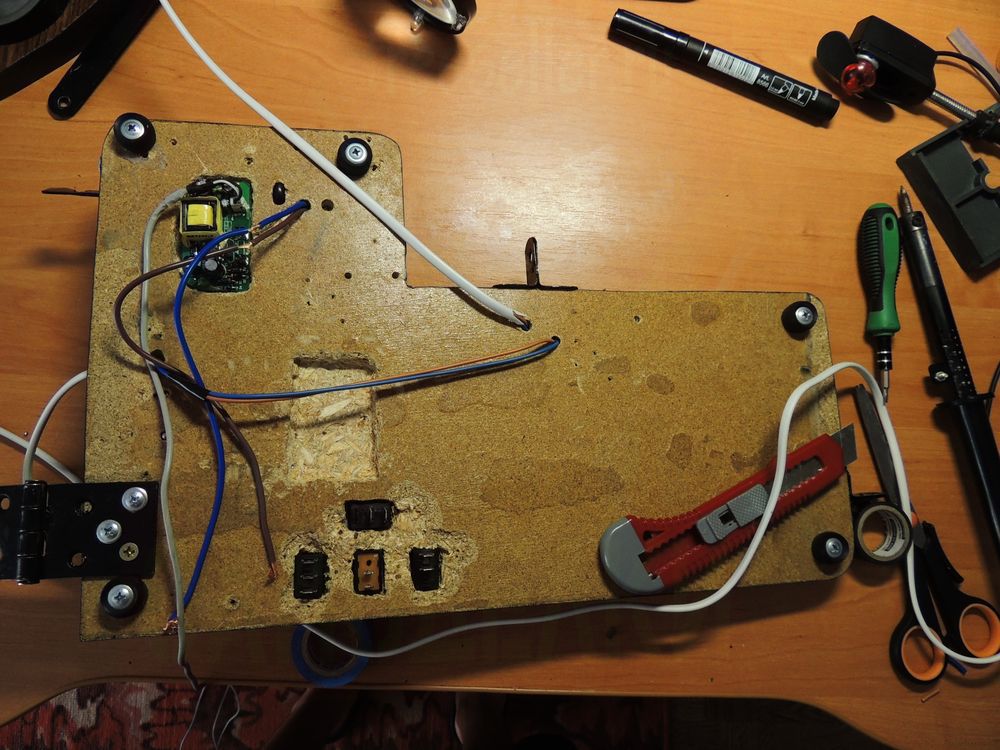

Далее начинаем подключать всю электрику. В качестве питания были взяты 2 зарядных устройства от samsung (5 вольт ) и от роутера (9 вольт), так как нам нужна была компактность они были разобраны, платы вынуты, и были вставлены в вырезанные ниши под доской и закреплены клеевым пистолетом.



Многофункциональная паяльная подставка

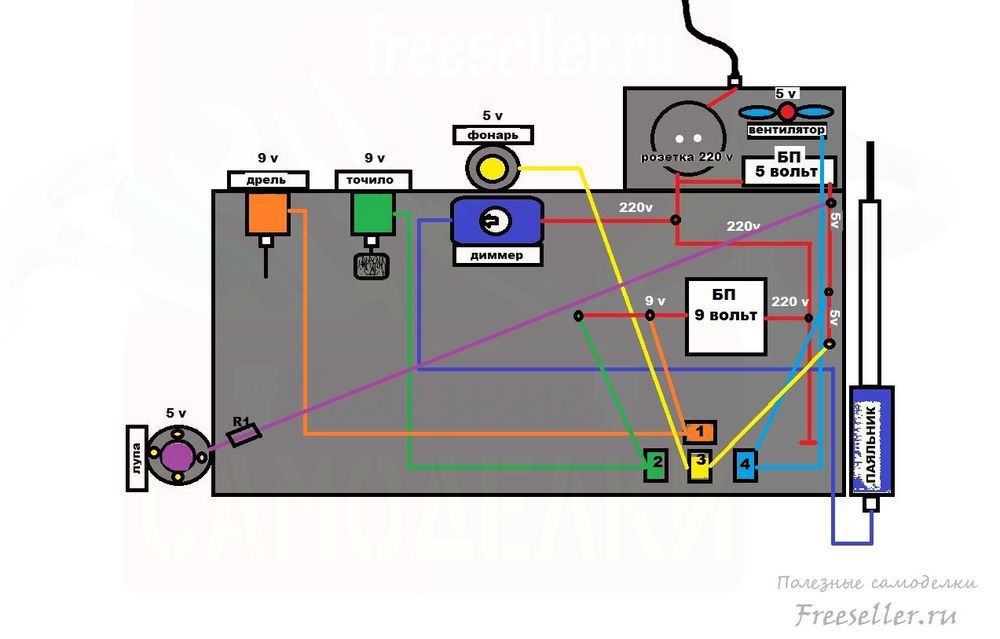

Чтобы было понятней, нарисовал схему подключения.



 Многофункциональная паяльная подставка



Многофункциональная паяльная подставка

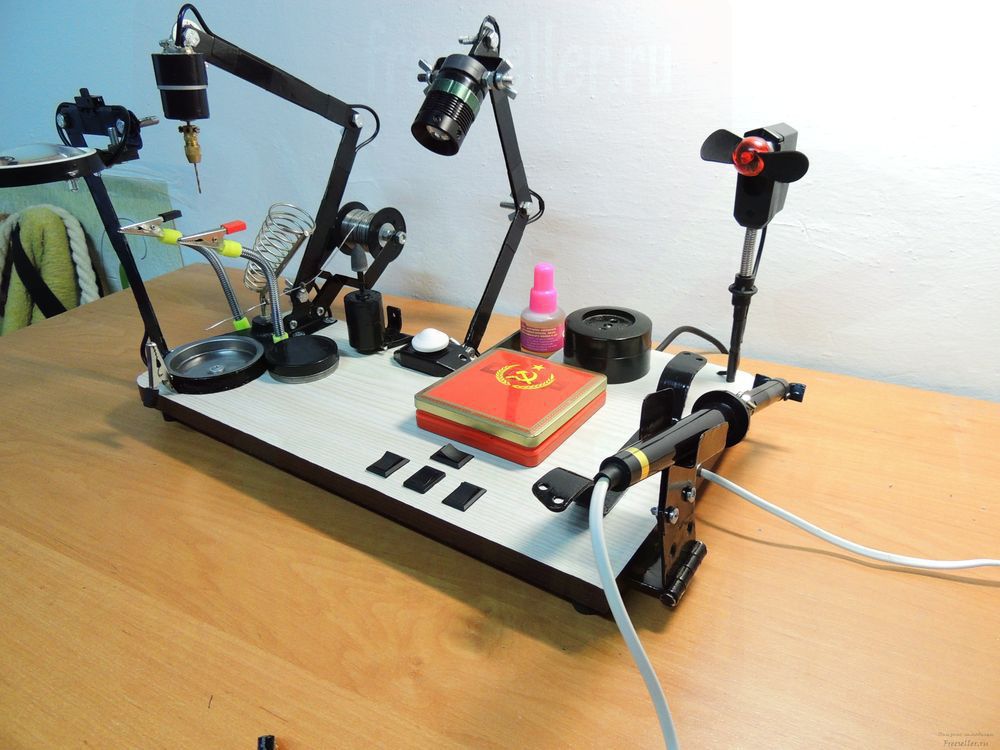

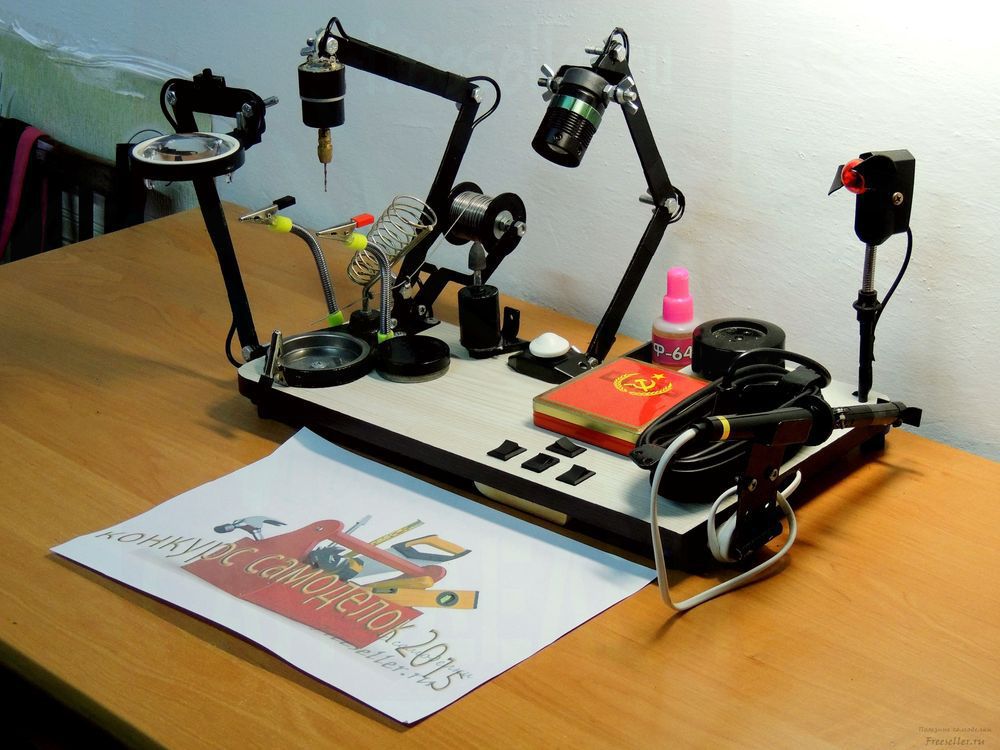

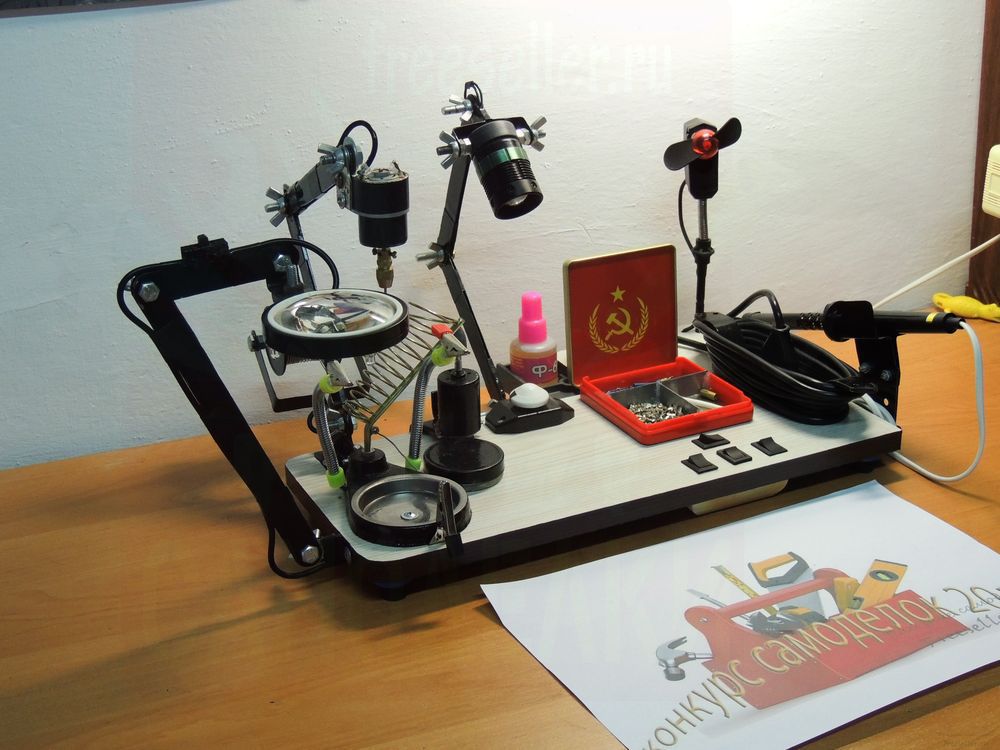

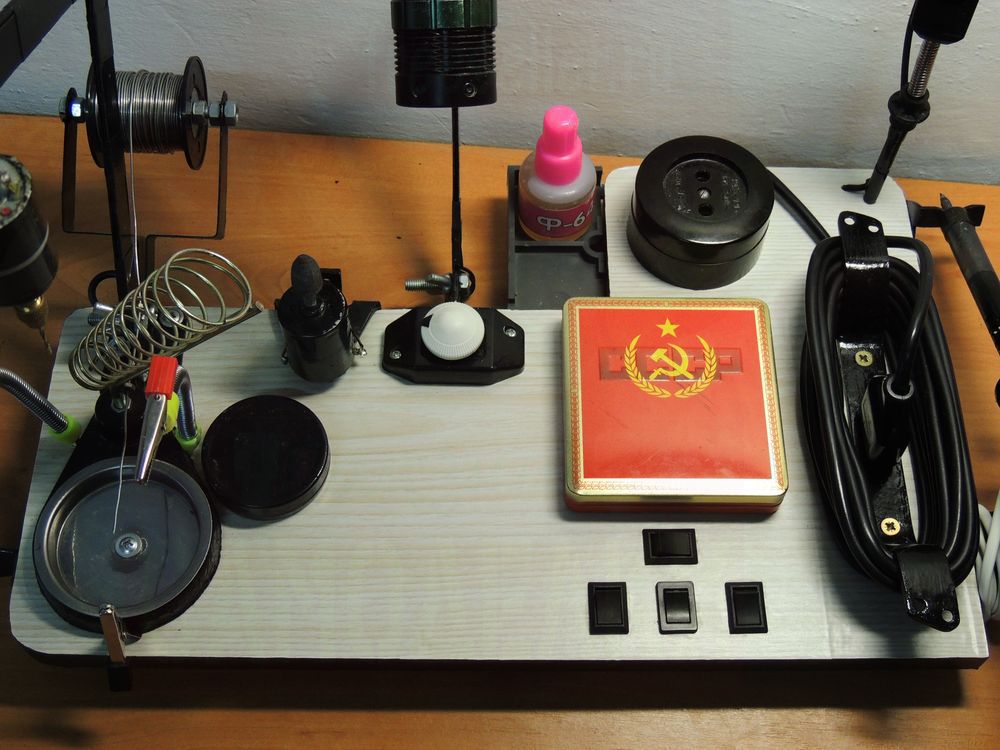

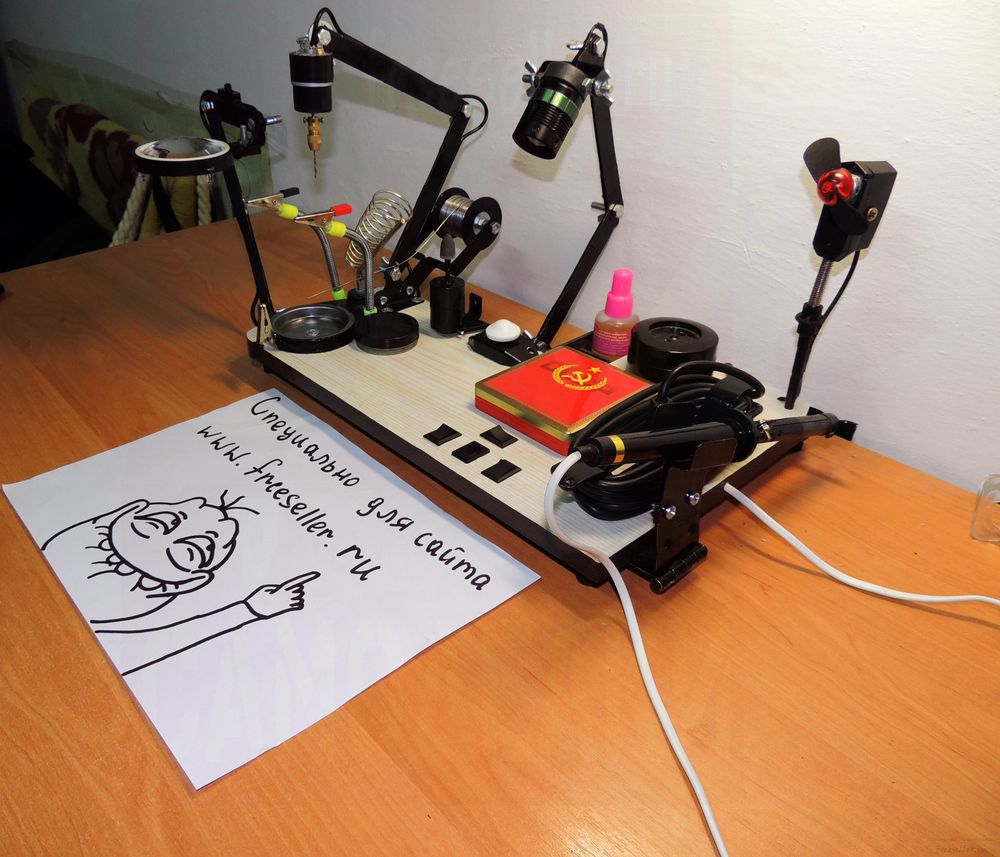

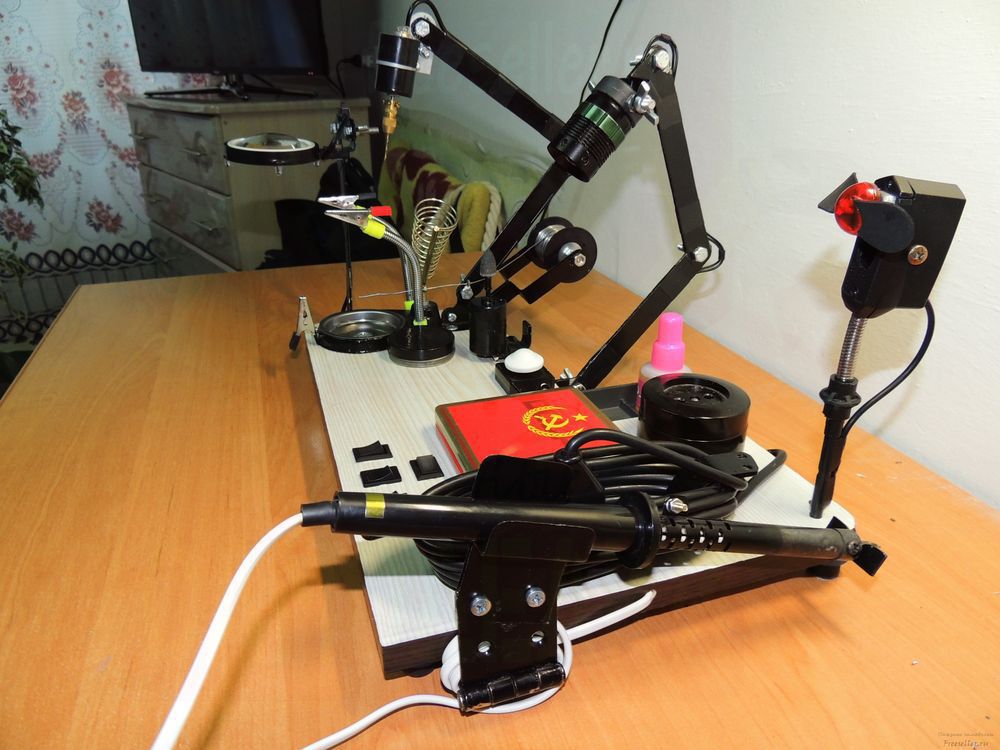

В результате всех этих действий получаем вот такую многофункциональную паяльную подставку.



Многофункциональная паяльная подставка

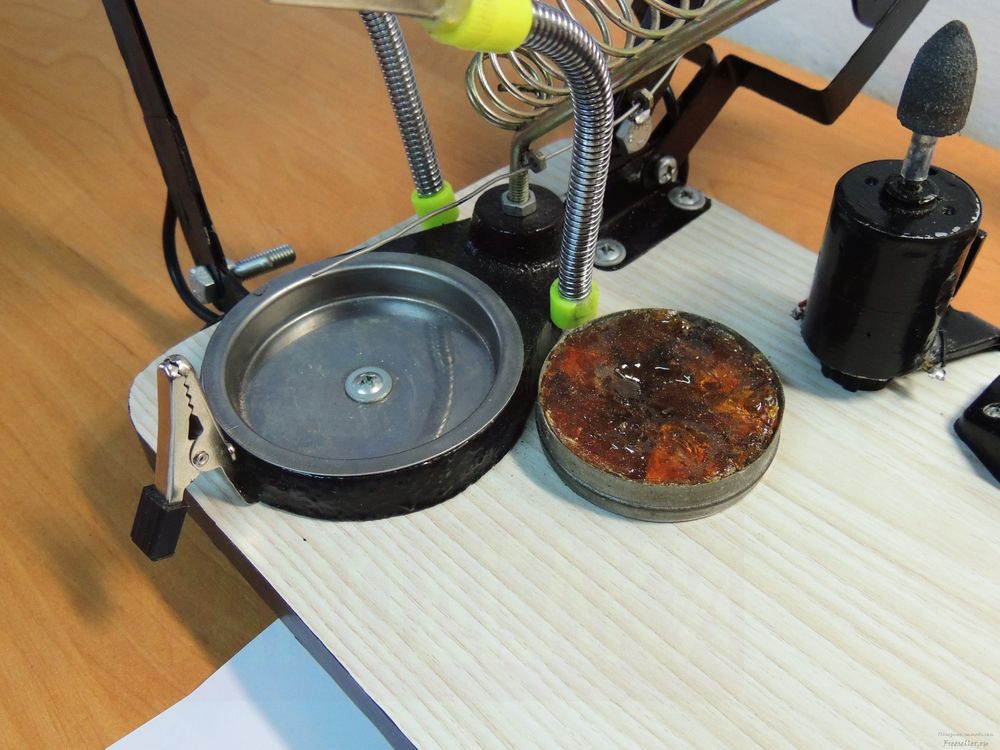

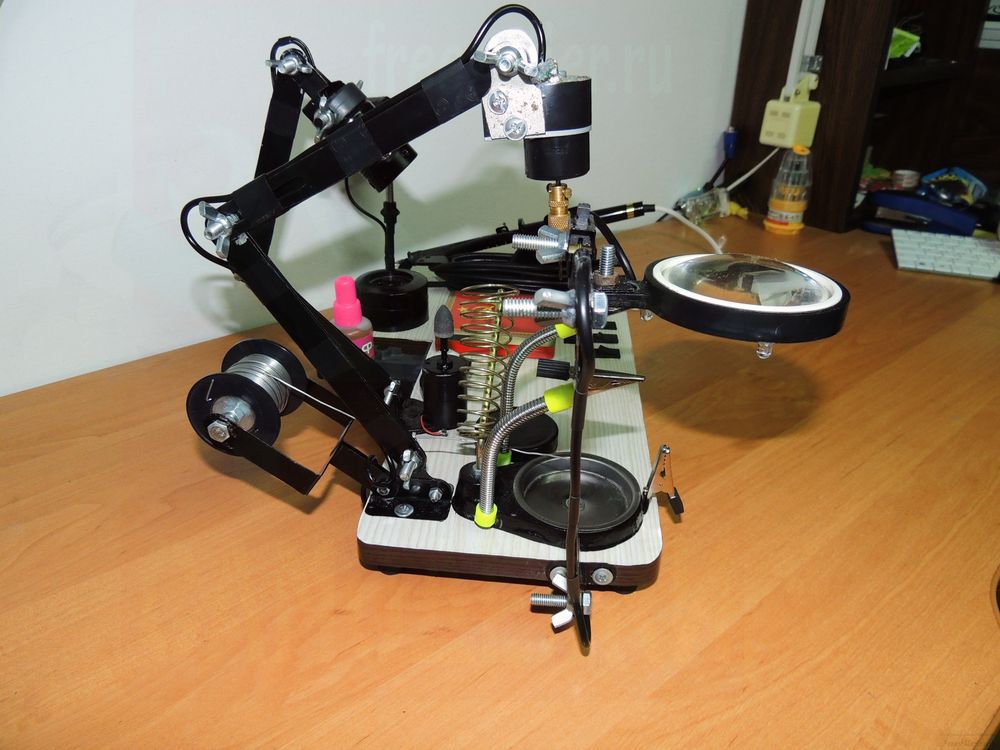

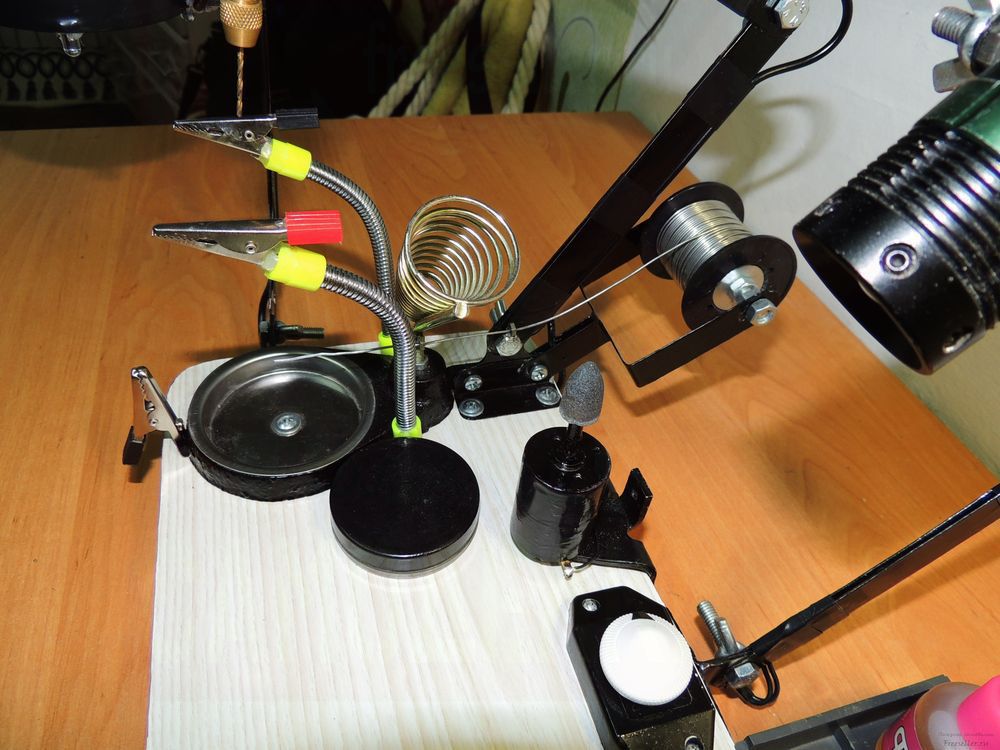

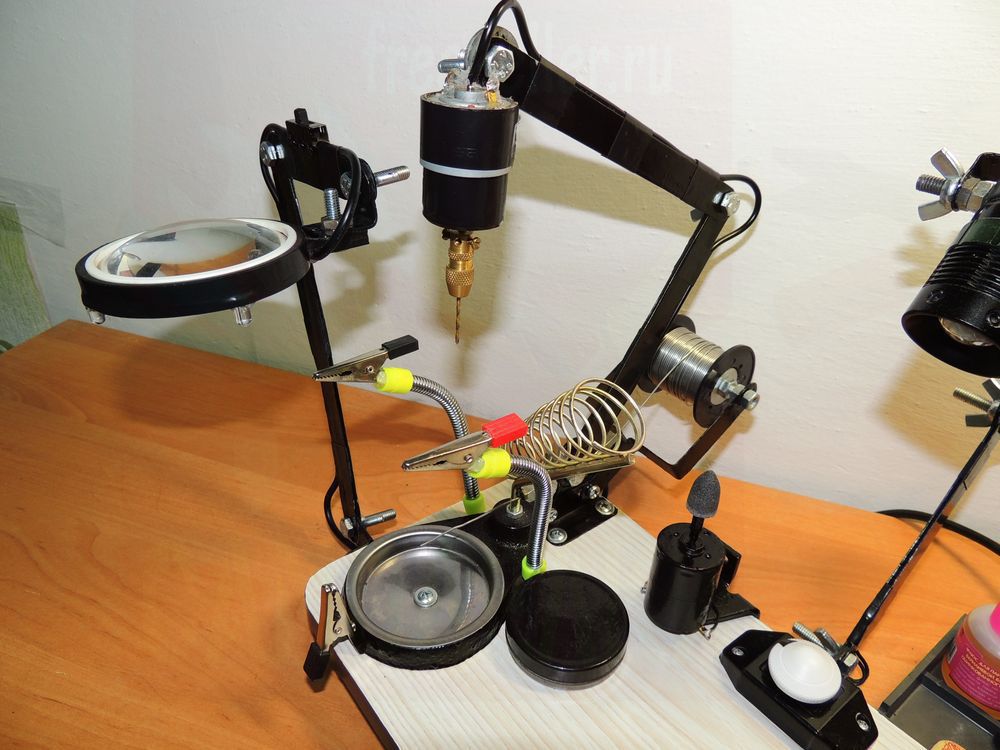

Фото поближе.



Многофункциональная паяльная подставка





Многофункциональная паяльная подставка



 Многофункциональная паяльная подставка





Многофункциональная паяльная подставка



Многофункциональная паяльная подставка





Многофункциональная паяльная подставка



Многофункциональная паяльная подставка



Многофункциональная паяльная подставка

Многофункциональная паяльная подставка

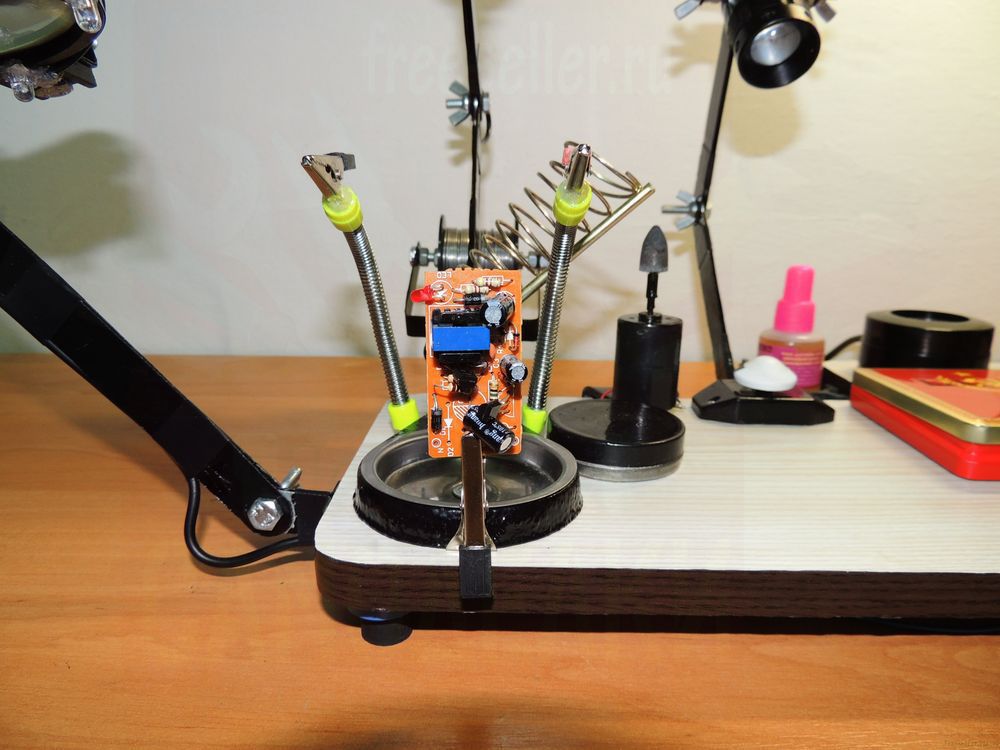

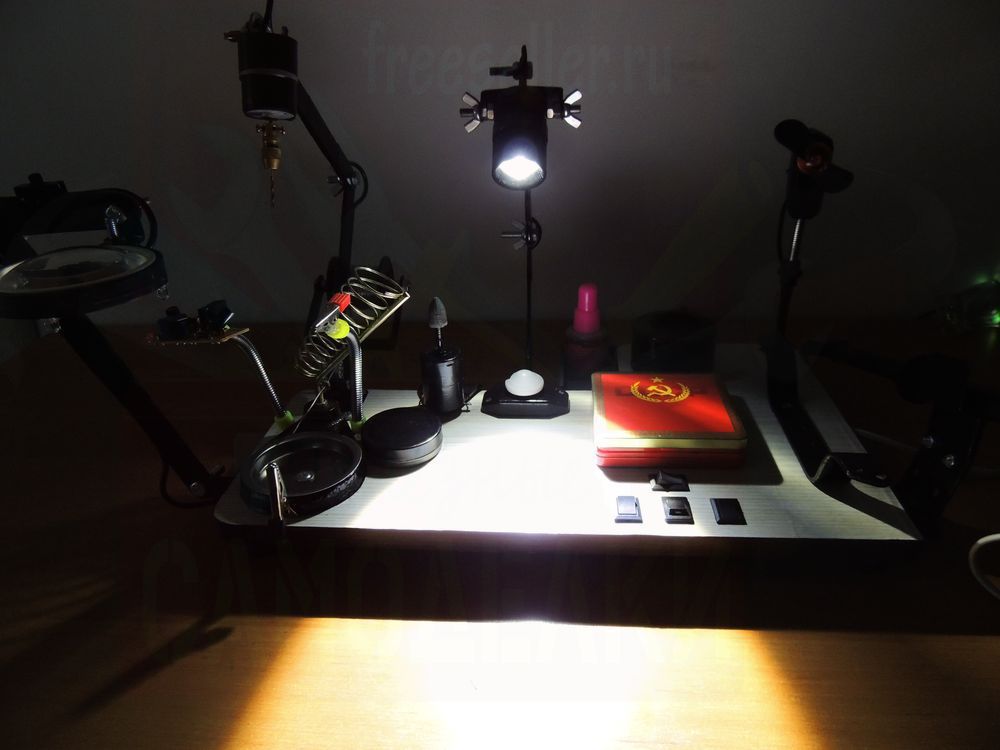

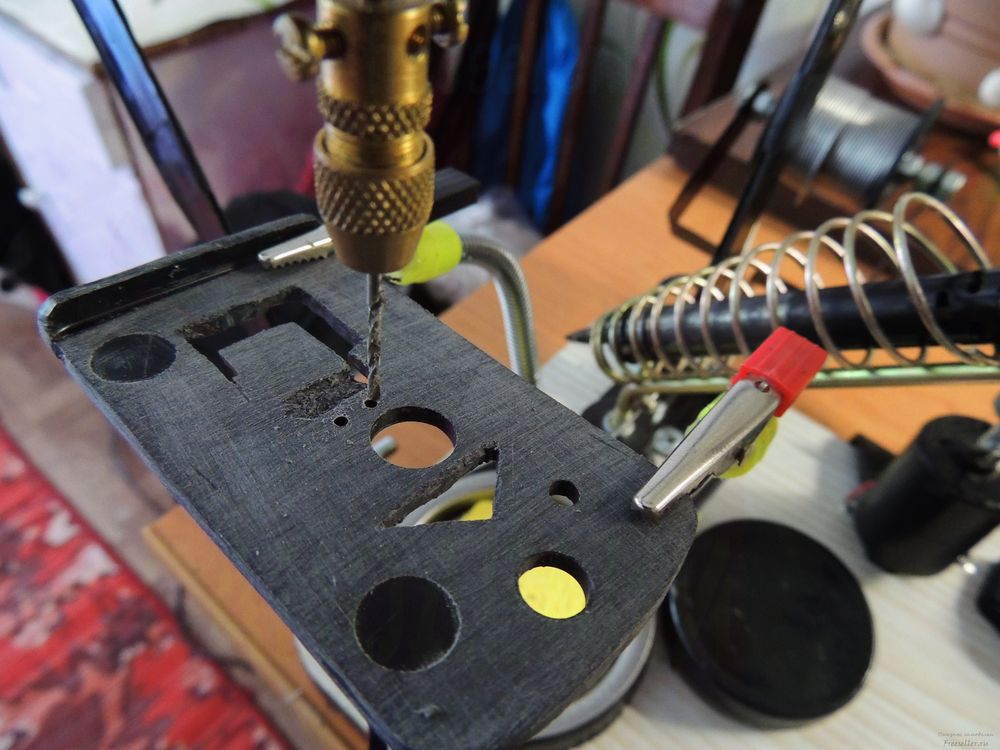

Как это работает



Многофункциональная паяльная подставка





 Многофункциональная паяльная подставка



Многофункциональная паяльная подставка   Многофункциональная паяльная подставка

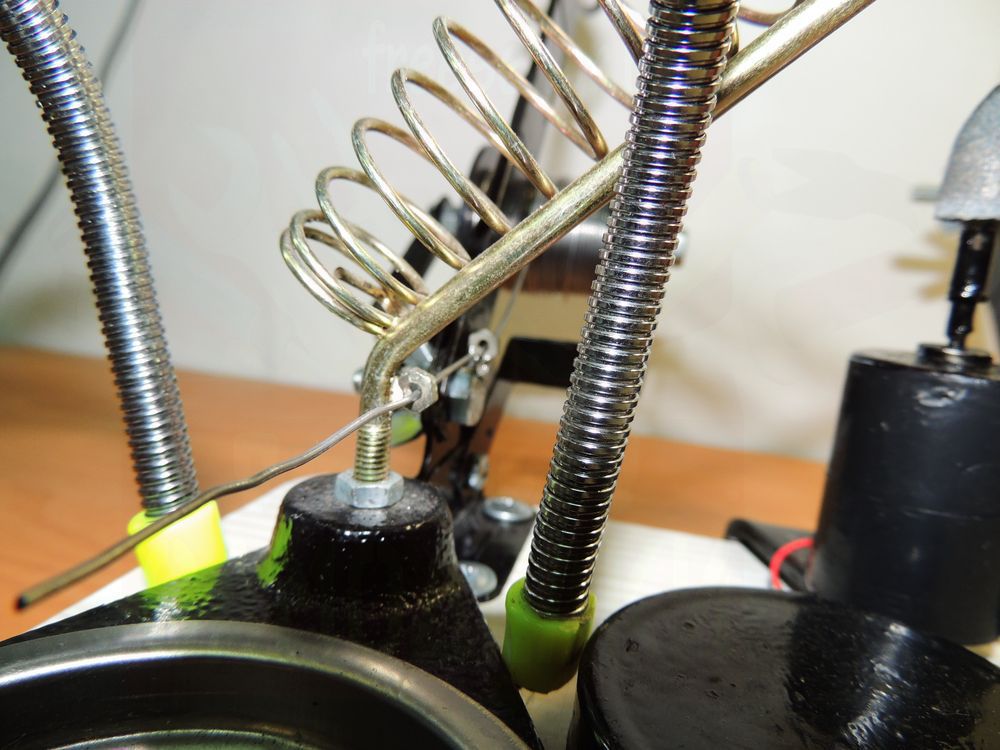

Подача олова происходит через 2 маленькие гайки.



Многофункциональная паяльная подставка



Размотан и подключен кабель.



Многофункциональная паяльная подставка

При необходимости все довольно компактно складывается.



Многофункциональная паяльная подставка



Попытался изложить все максимально подробно, но, из-за большого объём информации некоторые моменты, возмоно, не учел в описании, спрашивайте, буду рад ответить на все возникшие вопросы.



Всем хорошего настроения, новых идей, и правильного трудового настроя!
