Простой ремонт энергосберегающей лампы



Многие из нас пользуются энергосберегающими лампами, срок службы которых довольно велик по сравнению с обычными лампочками. Но не смотря на это - они так же часто перегорают, и за частую мы их просто выбрасываем, так как не многие знают о том, что они поддаются ремонту. Цены на них довольно велики и не всегда есть возможность купить , поэтому я хочу рассказать о том, как можно сэкономить, или даже обзавестись бесплатными энергосберегающими лампами.

Данный способ ремонта не является чем-то новым. Среди радиолюбителей, он скорее, всего известен, но, тем не менее, хочу донести этот метод ремонта простому пользователю, так как он является довольно простым и каждый сможет повторить его без специальных навыков.



Начнем!

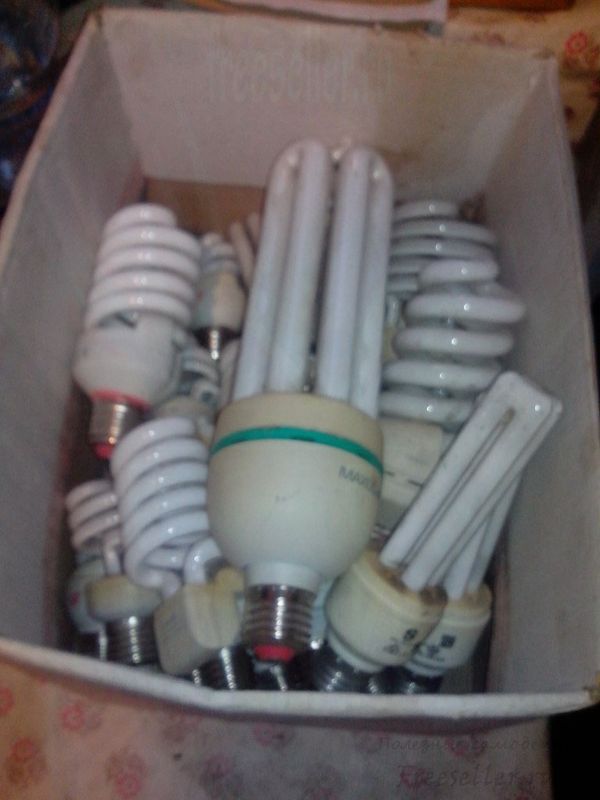

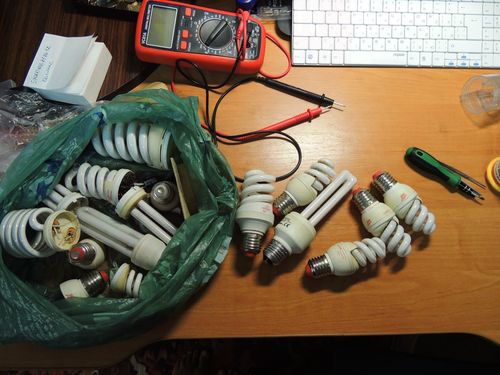

Для начала было собрано определенное количество ламп, часть свои, часть взято у знакомых, насобирал довольно быстро.



Простой ремонт энергосберегающей лампы

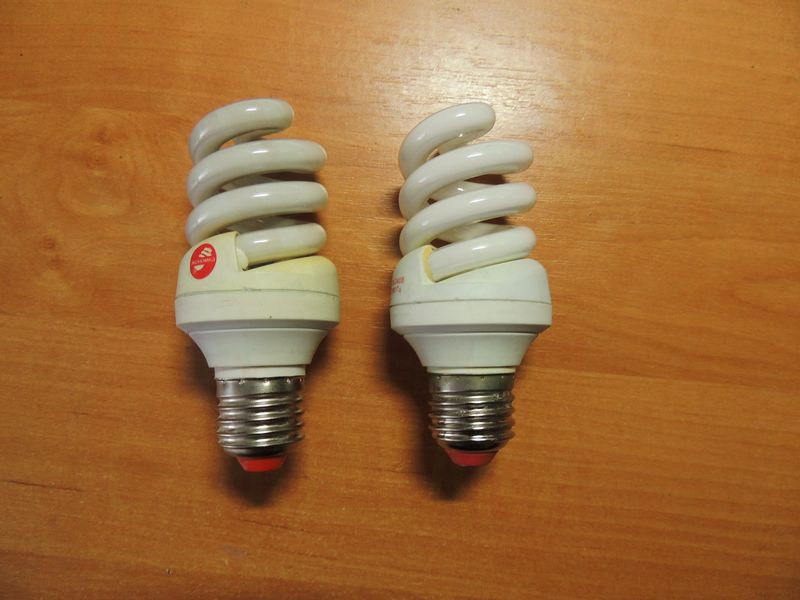

Для ремонта нам понадобится одинаковые лампы, чем больше их тем лучше.

Энергосберегающая лампа состоит из 2-х основных частей - это стеклянная колба и электронная схема, которая спрятана внутри корпуса. Фокус состоит в том, что крайне редко выходят из строя одновременно оба компонента, и поэтому зачастую можно собрать из двух неисправных ламп одну рабочую, как это сделать я сейчас покажу.



И так, берем на примере 2,3,4 одинаковые лампы и разбираем их.



Простой ремонт энергосберегающей лампы

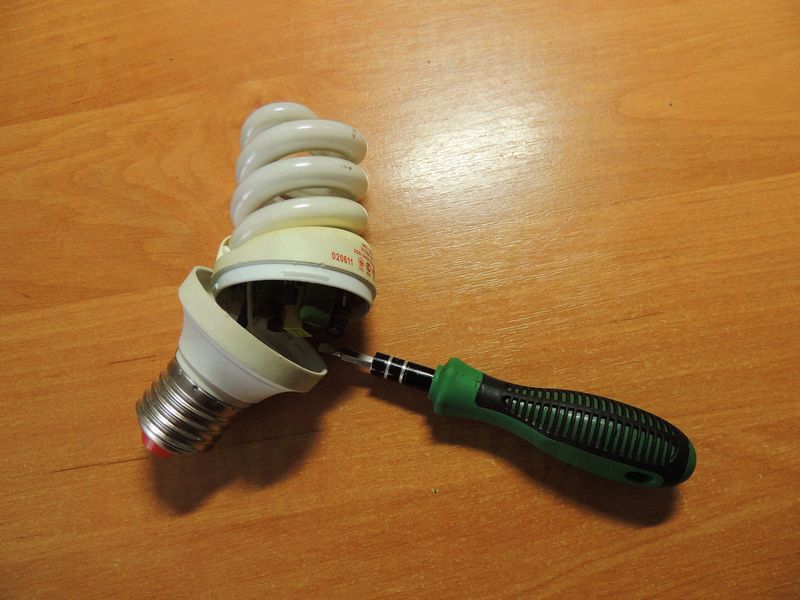

Открываем при помощи отвертки.



Простой ремонт энергосберегающей лампы

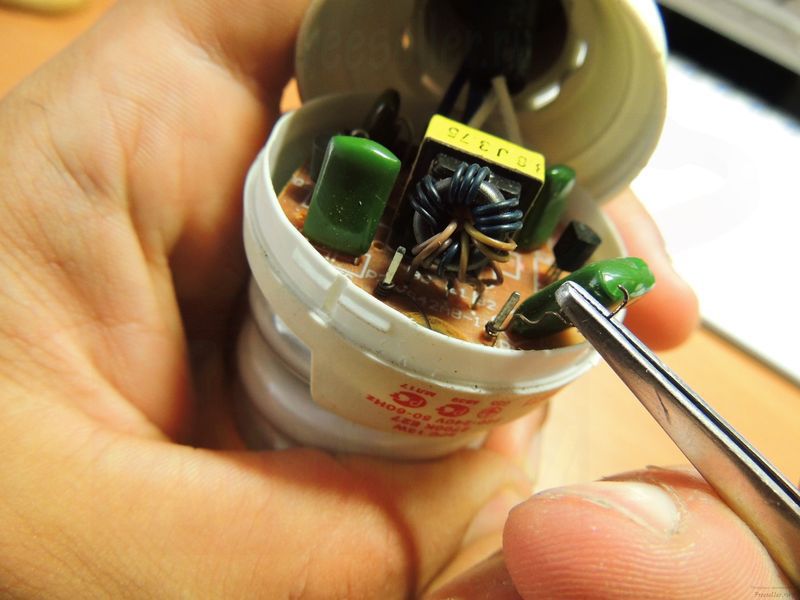

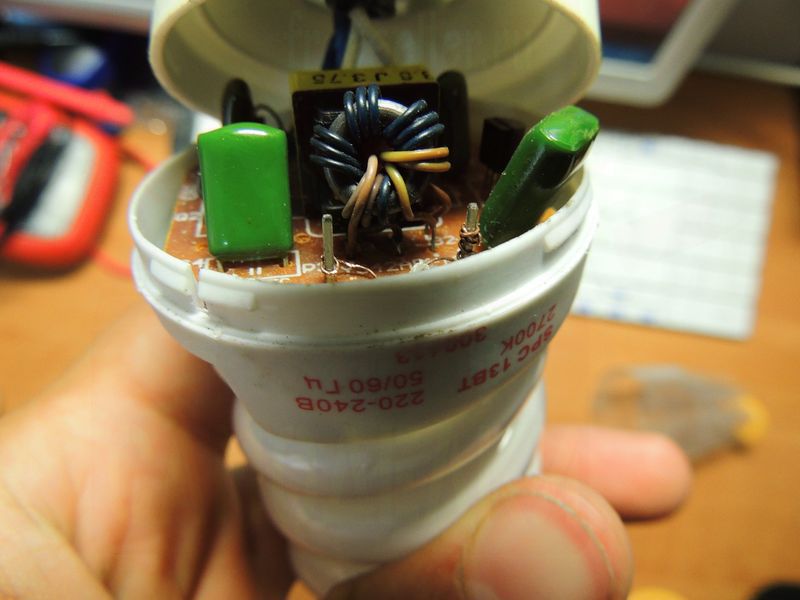

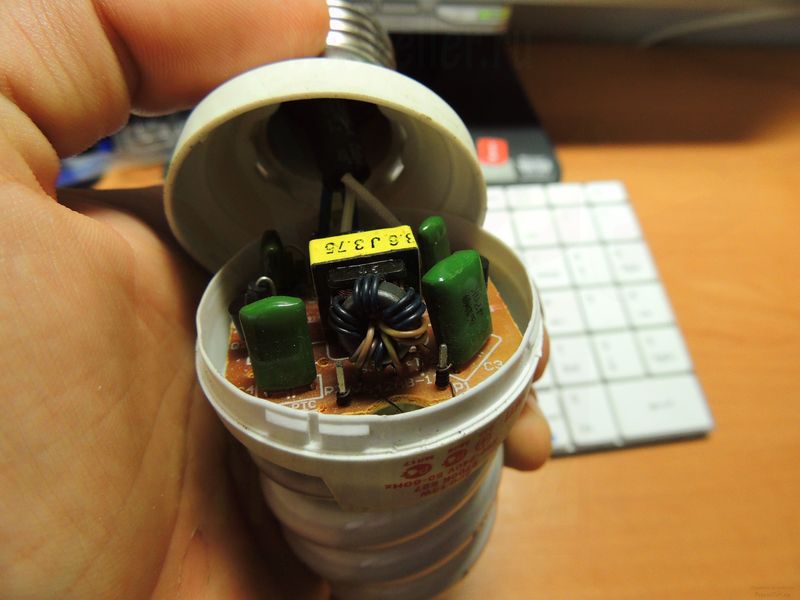

Видим два вертикальных штырька на которых намотана медная проволока.



Простой ремонт энергосберегающей лампы



Берем пинцет и разматываем ее с обеих сторон.



Простой ремонт энергосберегающей лампы

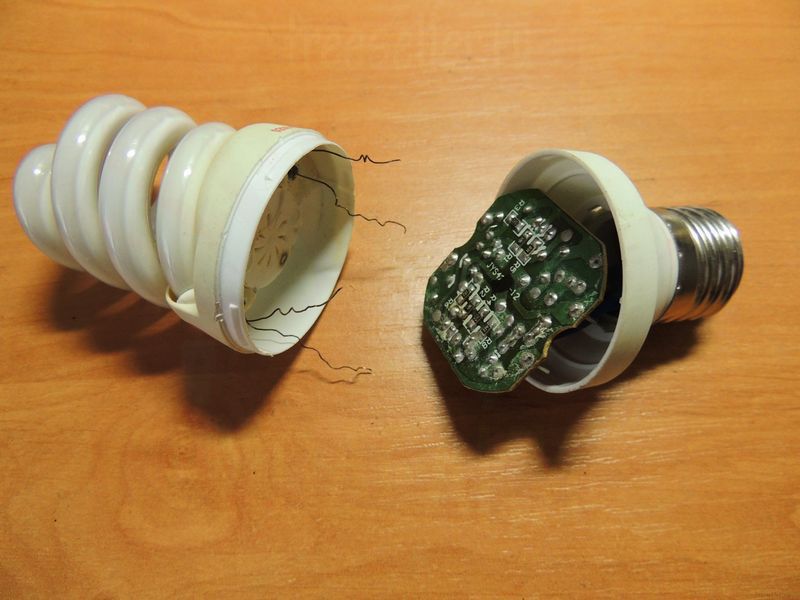

Получаем две части.



Простой ремонт энергосберегающей лампы

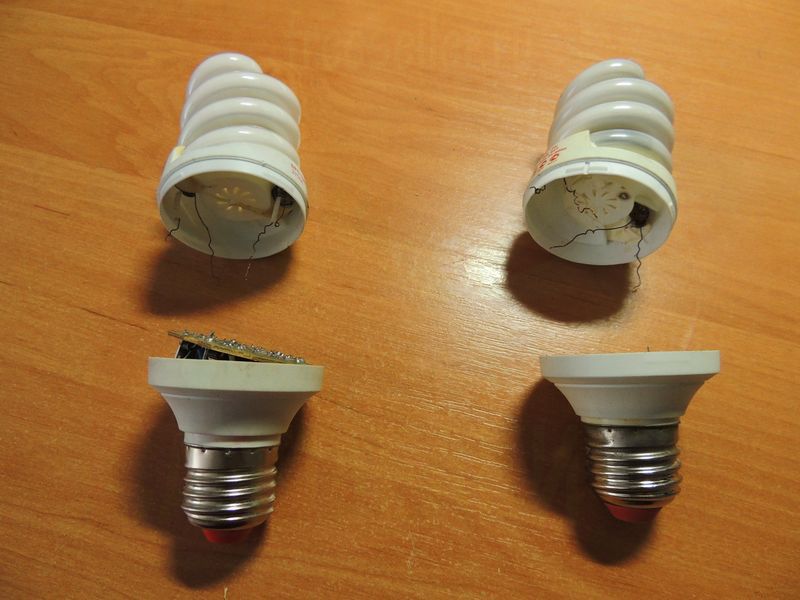

Разбираем остальные лампы на составляющие.



Простой ремонт энергосберегающей лампы

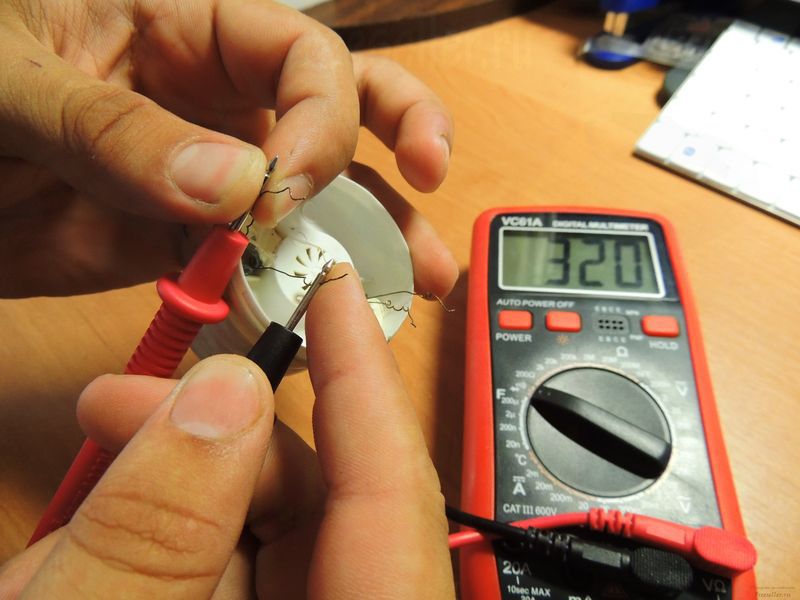

Далее берем стеклянную колбу, мультиметр и прозваниваем спираль.



Простой ремонт энергосберегающей лампы

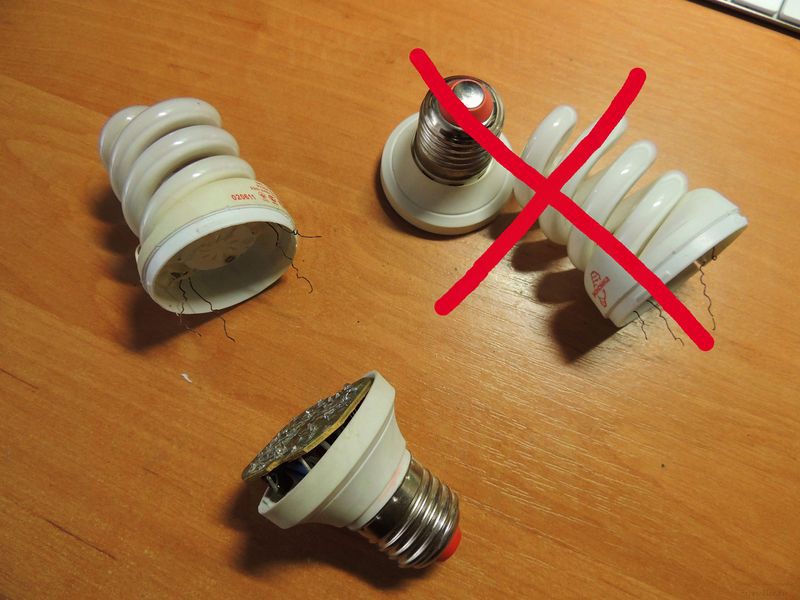

Если одна из спиралей не прозванивается - значит, она сгорела, и можно с уверенностью выбрасывать ее, при этом оставляя нижнюю часть со схемой, если же спираль в порядке тогда выбрасываем нижнюю схему, и так перебираем несколько ламп, откладывая рабочие части.



А теперь, когда мы отобрали рабочие части и выкинули ненужные - начинаем сборку.



Простой ремонт энергосберегающей лампы



Аккуратно наматываем спираль с обеих сторон.



Простой ремонт энергосберегающей лампы

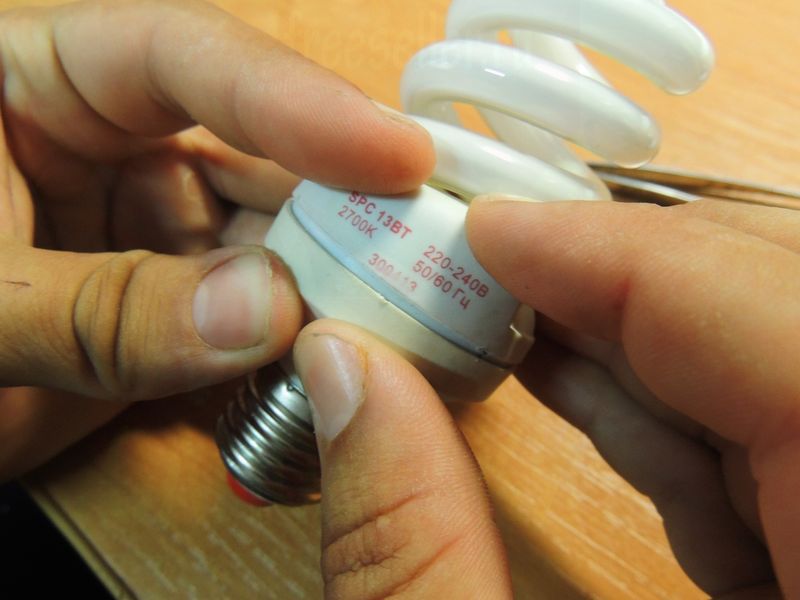

Осторожно защелкиваем, сильно не давим, так как стеклянная спираль хрупкая и можно поранится.



Простой ремонт энергосберегающей лампы

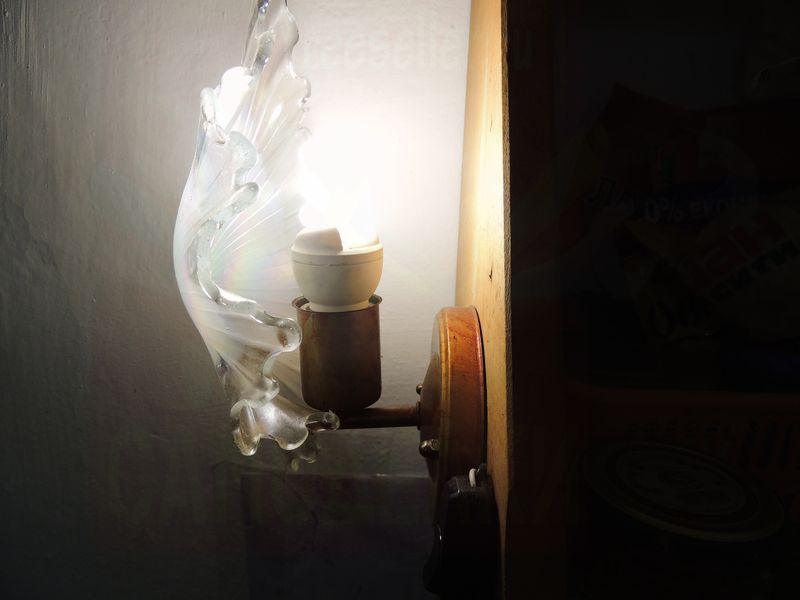

Далее вкручиваем и проверяем.



Простой ремонт энергосберегающей лампы



Таким образом, имея 2 - 4 перегоревших лампы, мы можем собрать хотя бы одну, а если повезёт, то и две рабочие.

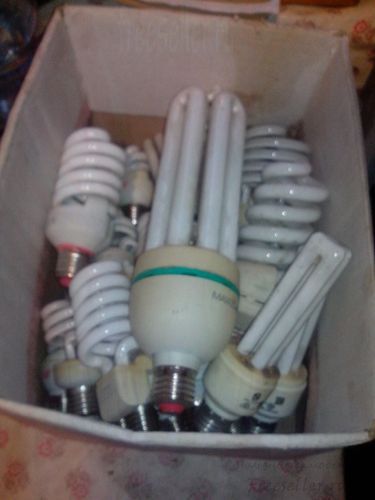

За месяц я смог собрать около 35 ламп. Удалось восстановить порядка 15, + остались запчасти. Тем самым обеспечил себя и родных бесплатными лампами, что позволило хорошо сэкономить.



Простой ремонт энергосберегающей лампы



Спасибо за внимание! И пусть в вашем доме всегда горит яркий свет!

Полезные Самоделки


Комментарии пользователей (11)
  1. cvizist 2 1
    #1 cvizist 10 августа 2015 11:11
    Ну, прикольно. Где только столько испорченных ламп взять, наверное вы в УК или ТСЖ на приемке работаете ))). Теперь испорченные лампы не будим выбрасывать. Спасибо!

  2. MiK 539 145
    #2 MiK 11 августа 2015 05:41
    Ценная статья!
    Я раньше не знал, да и как-то не задумывался, что таким образом можно восстановить работоспособную энергосберегающую лампу из двух, трех сгоревших.
    А ведь действительно, покупая энергосберегающие лампы, мы, как правило, покупаем не одну, а несколько одинаковых. Поэтому в результате, хотя бы одну из них, вполне возможно восстановить.
    Так что спасибо автору за полезную статью. Возьмем на заметку!

  3. Dominick 3 0
    #3 Dominick 13 августа 2015 03:46
    Я тоже так восстанавливаю такие лампы, уже не покупаю, везде бу-шные работают. В длинных лдс-ках тоже повыкидывал гудящие дроселя и поставил платки от сберегаек.
    Только я сразу не выбрасываю колбу с сгоревшей спиралью. Проверить спирали можно не откручивая от платы, они включены последовательно с конденсаторами (по постоянке развязаны), омметр прекрасно справляется. Не откручивая "сгоревшую" спираль паралельно подпаиваю резистор на 10 Ом, если нет поджига ставлю 5 Ом, когда при 5-ти нет поджига вот тогда уже все. У меня половина лампочек с одной спиралью еще работают.
    Не раз встречал неисправность когда накал есть но нет поджига, в этом случае как правило пробивает конденсатор который включен между спиралями 2700-3300 pF (272-332). Можно брать замену с сильно выгоревших плат, там другая цепь выгарает.
    Горевшие платы тоже можно восстанавливать, детали копеечные, рентабельно, пробовал. Но это занятие для настойчивых с большим запасом времени.
    Существует около шести подвидов транзисторов для этих ламп... Но это уже другая история.

  4. megapolis_mail_2014 2 0
    #4 megapolis_mail_2014 16 сентября 2015 01:53
    Ой боюсь, что после такой статьи у незнающего будет такой же эффект как и здесь


    1. admin 300 29
      #5 admin 16 сентября 2015 11:29
      зачетный видос!!!

    2. advin555 46 18
      #6 advin555 22 сентября 2015 17:36
      Боюсь Вы ошиблись статьей, данное предположение больше относится к любителям острых ощущений, которые любят потыкать пальцы в розетку. А здесь все элементарно , нечего сверх опасного не вижу.
      Хотя ........... умельцев действительно хватает !

  5. Dominick 3 0
    #7 Dominick 24 сентября 2015 02:41
    Все верно, если делать это аккуратно "прямыми" руками и с трезвой головой. Главное соблюдать технику безопасности и все будет нормально.
    А если хотите пример как нельзя делать, то смотрите на ютубе парней из Луганска, ник - kreosan.

  6. Михаил Рамзаев 147 40
    #8 Михаил Рамзаев 28 октября 2015 23:15
    Сколько деталей этой лампы идёт в утиль!Горы опасного мусора.Рынок насытили,а заводов единицы!Лично я за светодиодные или лампы Ильича!

    1. advin555 46 18
      #9 advin555 31 октября 2015 09:26
      В любом случае сгоревшие лампы выбрасывают, а так одна из них может послужить в дальнейшем, тем самым на одну меньше попадет в мусор, так что остатки деталей не самое страшное, я зачастую выбрасываю только стеклянную колбу, платы оставляю, на случай если конденсаторы понадобятся. Куда же ВЫ деваете свой радиоэлектронный мусор ? e104

  7. Михаил Рамзаев 147 40
    #10 Михаил Рамзаев 31 октября 2015 09:44
    Сами "стекляшки" везу на работу,там сдают в приёмку!А радиодетали копятся в коробочке как у всех e113

  8. sceptic_72 1 0
    #11 sceptic_72 26 декабря 2015 19:10
    Даже если не "звониться" одна из двух спиралей - лампу выкидывать не стоит- спираль можно зашунтировать резистором 10-12 Ом и лампа будет работать дальше, как и работала, возможно, будет медленнее разжигаться, но из практики - работает еще долго.
