Делаем из обычной веб камеры - камеру ночного видения, другими словами она будет работать в полной темноте.

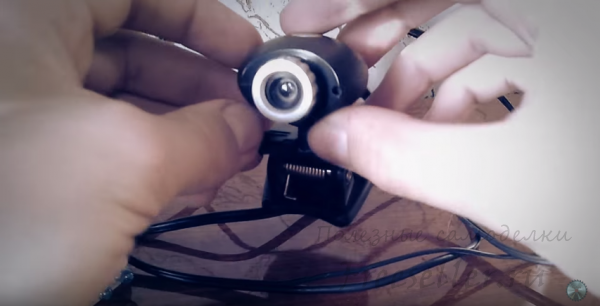

Ну и для начала нам нужна любая веб камера.



Камера ночного видения своими руками

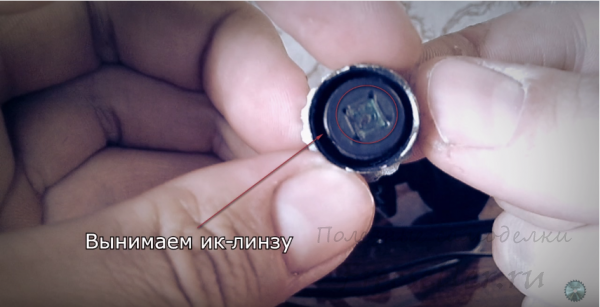

Далее разбираем объектив и находим там ИК-линзу. Её нужно извлечь, она нам не нужна.



Камера ночного видения своими руками

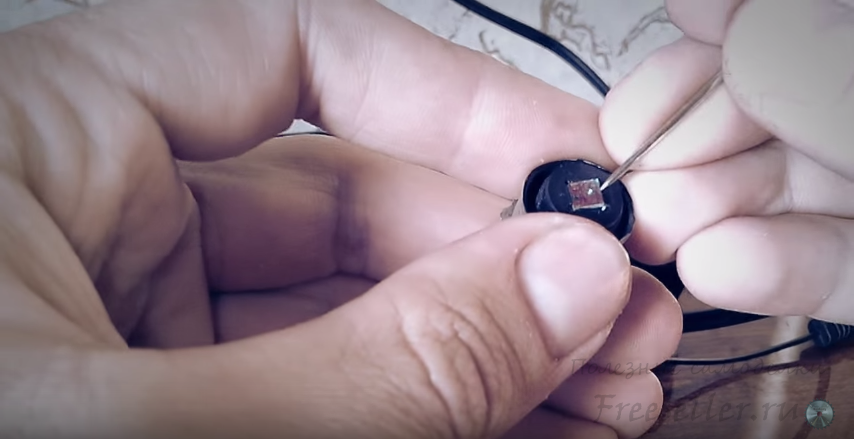

Её можно легко извлечь с помощью тонкой иглы.



Камера ночного видения своими руками



После удаления ИК-линзы собираем нашу веб камеру обратно.



Теперь ваша камера реагирует на инфракрасный свет, который человеческий глаз не распознаёт. Покупаем на рынке ИК-диоды, я использовал 4 шт. (цена 1$ 4-5 диодов), либо выпаиваем с ненужных пультов от бытовой техники (телевизоры, DVD и т.д.). Для идеального освещения можно купить инфракрасные лампы разной мощности.

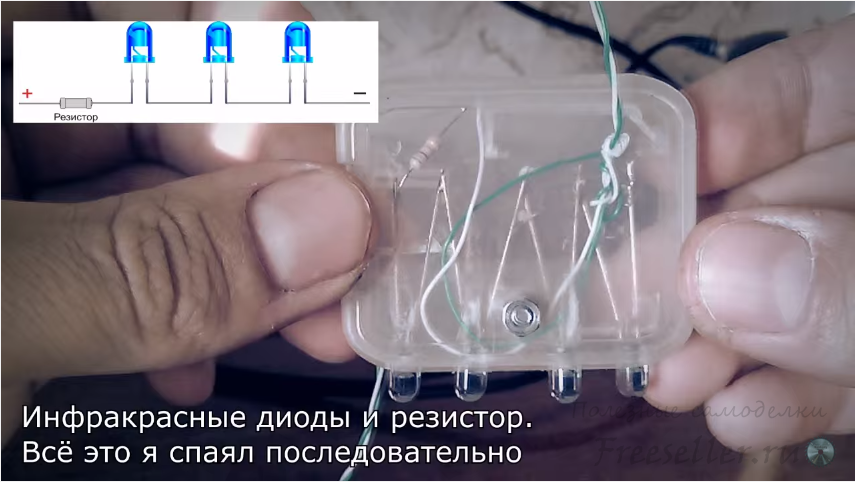

4 Ик-диода я подключил последовательно + резистор, всё это запитал на 9V. Диоды спрятал в маленькую коробочку.



Камера ночного видения своими руками

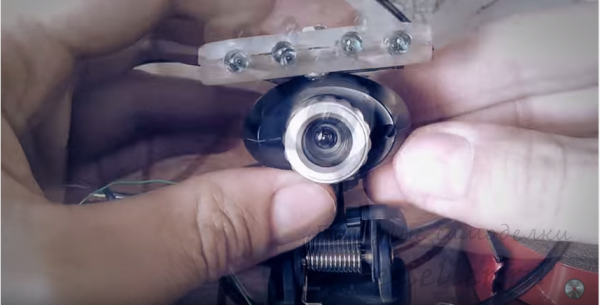

Ну и в завершении всё это закрепил на веб камеру.



Камера ночного видения своими руками



Для примера я использовал 4 Ик диода, но чем больше диодов, тем мощнее освещение инфракрасного света. Но даже их вполне хватает для освещения комнаты либо лестничной площадки в подъезде.



Вещь довольно лёгкая в изготовлении и полезная. Затраты минимальны.



Примеры съёмки и тест камеры есть в видео уроке. Удачи!
