Оправка для токарной обработки мелких деревянных деталей

  • MiK
  • 17 октября 2015
  • 4 342
Оправка для токарной обработки мелких деревянных деталей



Простая в изготовлении оправка для токарной обработки (точения и шлифования), мелких деревянных деталей, представляющих собой тела вращения (диски, шайбы и т.п.).

Привет всем любителям самоделок!



В данной статье я хочу представить процесс изготовления простой оправки для токарной обработки (точения и шлифования), мелких деревянных деталей, представляющих собой тела вращения (диски, шайбы, втулки и т.п.).



При этом сразу хочу оговориться, что для обработки на такой оправке, подойдут короткие деревянные детали со сквозным отверстием, ось которого, совпадает с продольной осью детали, как тела вращения.



Кстати, надо отметить, что у многих самодельщиков работающих с различными деревянными самоделками, состоящими, в том числе из мелких деревянных деталей в виде дисков или шайб, часто возникает необходимость проведения токарной обработки таких деталей.



При этом, поскольку указанные детали имеют достаточно небольшие размеры, для их обработки, как правило, не требуется настоящий токарный станок, а в подавляющем большинстве случаев, можно обойтись обычной дрелью.



Однако при этом, как раз возникает проблема закрепления таких деталей в стандартном трехкулачковом патроне дрели.



Для решения этой проблемы, я предлагаю всем желающим сделать несложную оправку, на которой можно будет закреплять перед обработкой указанные типы деревянных деталей, а сам хвостовик данной оправки, будет очень легко устанавливаться и зажиматься в патроне дрели.

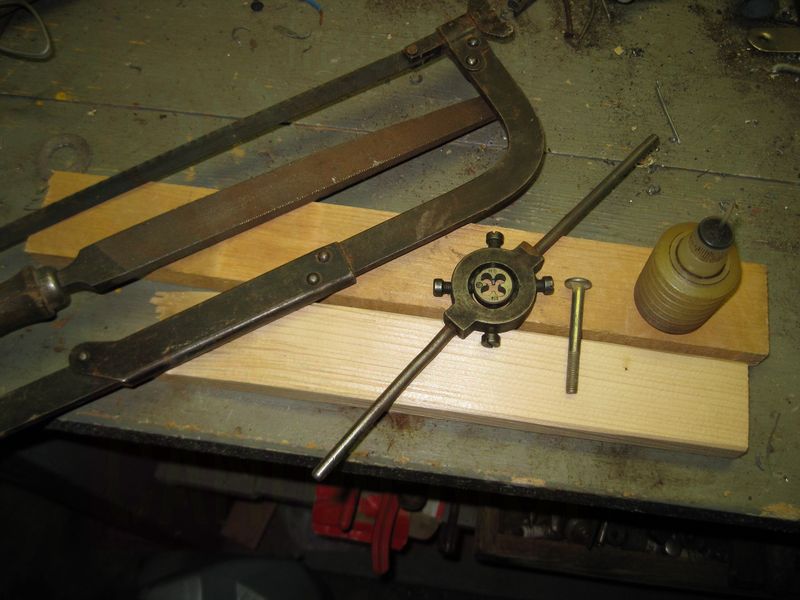

Для изготовления такой оправки, нам потребуются следующие принадлежности:



Материалы:



- Мебельный болт М6 длиной 60-70 мм;

- Две деревянных дощечки толщиной примерно 2 см, и длиной 15-20 см;

- Две шайбы и две шестигранные гайки М6;

- Машинное масло.



Инструменты:



- Ножовка по металлу;
- Напильник по металлу;

- Плашка для нарезания резьбы М6 со стандартным шагом;

- Слесарные тиски.



Оправка для токарной обработки мелких деревянных деталей



Сначала необходимо отпилить головку у мебельного болта.



В принципе это можно сделать болгаркой или бормашиной, но проще всего использовать старую добрую ножовку по металлу, тем более что займет это всего около 10-15 секунд.

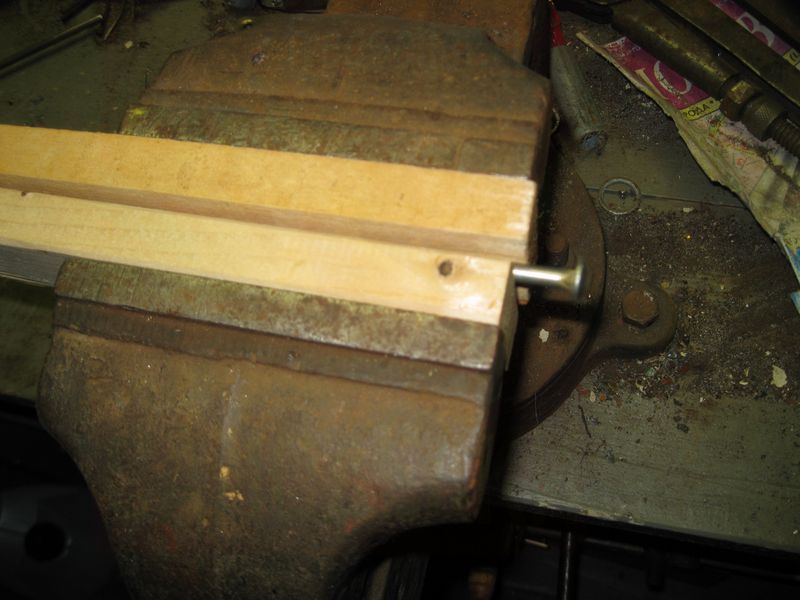

Но предварительно, чтобы не испортить резьбу, помещаем мебельный болт между двух небольших дощечек, головкой наружу, и в таком виде зажимаем в тисках.



Оправка для токарной обработки мелких деревянных деталей

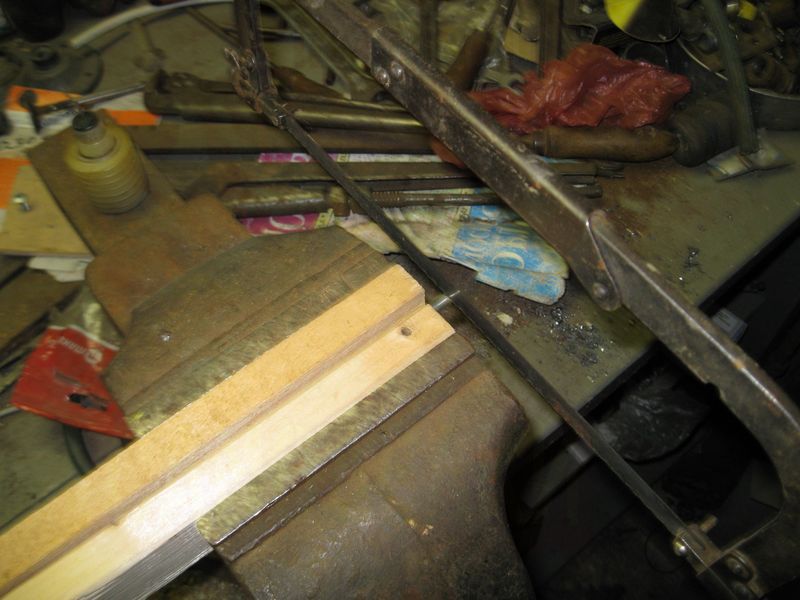

Теперь отпиливаем у него головку.



Оправка для токарной обработки мелких деревянных деталей

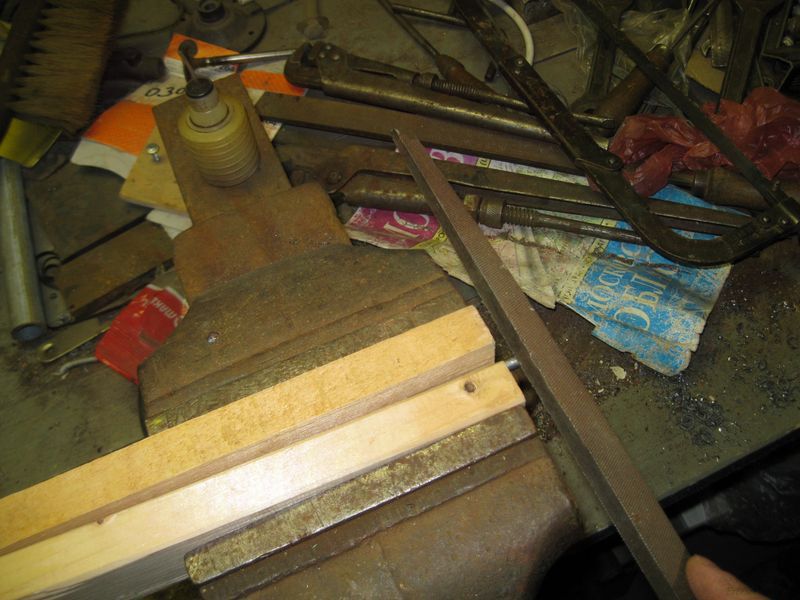

Затем обрабатываем отпиленную часть напильником по металлу с некрупной насечкой, снимая при этом небольшую фаску.



Оправка для токарной обработки мелких деревянных деталей



После этого вытаскиваем мебельный болт из тисков и дощечек, переворачиваем его и вновь зажимаем в тисках в вертикальном положении, резьбой вверх.



При этом длина, зажимаемой в губках тисков части болта, должна быть не менее 15-20 мм. Эта часть будет служить хвостовиком у нашей будущей оправки, и будет зажиматься в патроне дрели.

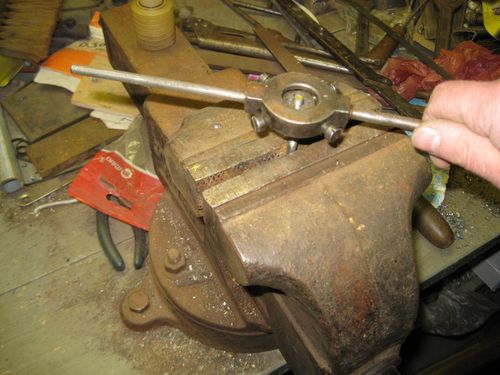

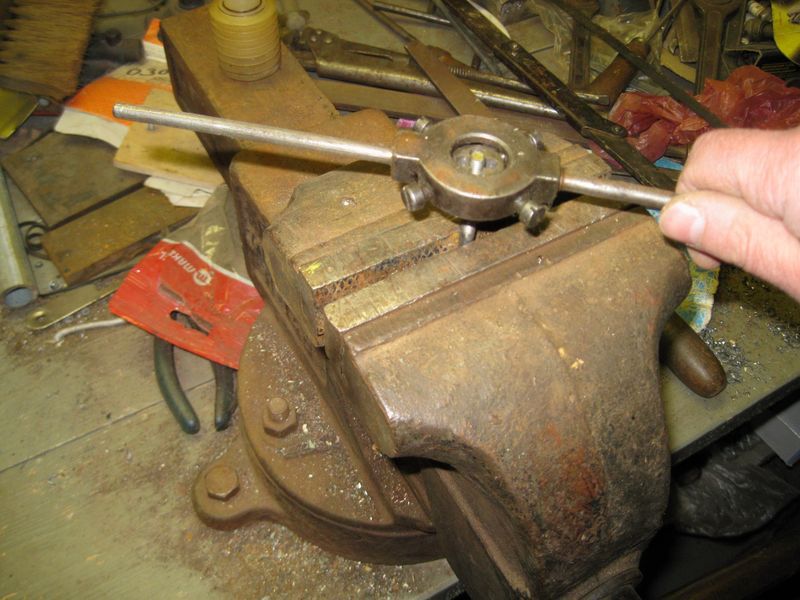

Теперь с помощью плашки, нарезаем (точнее - дорезаем) резьбу на всей выступающей из тисков части болта.



Оправка для токарной обработки мелких деревянных деталей

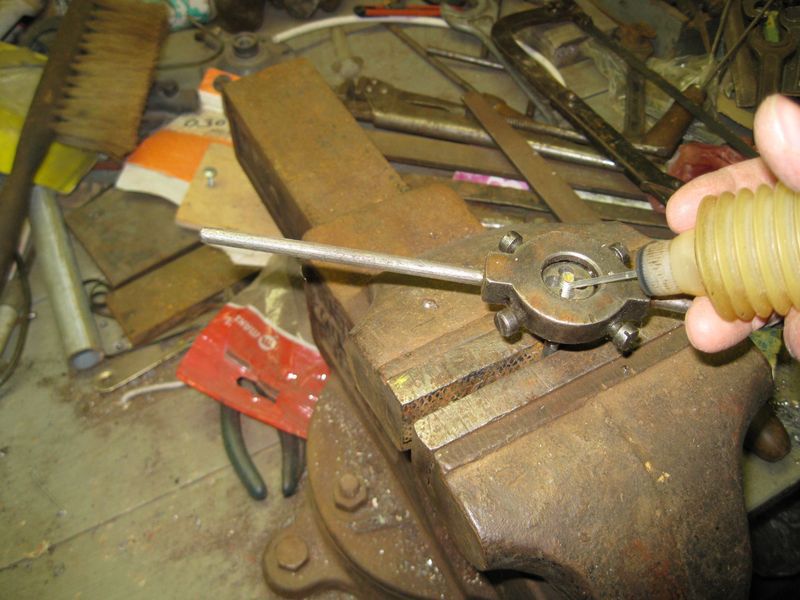

При нарезании резьбы не забываем добавить в зону резания, несколько капель машинного масла.



Оправка для токарной обработки мелких деревянных деталей

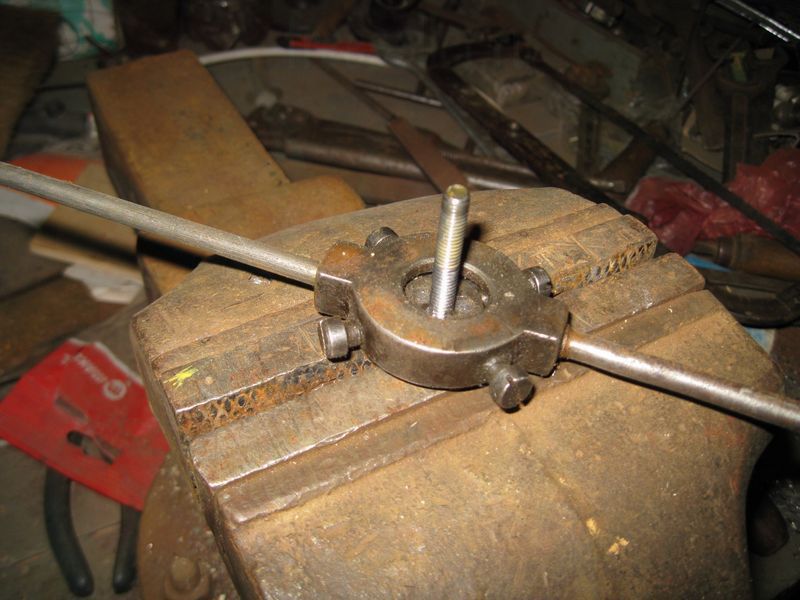

Как я уже сказал, резьбу нарезаем до самых тисков.



Оправка для токарной обработки мелких деревянных деталей

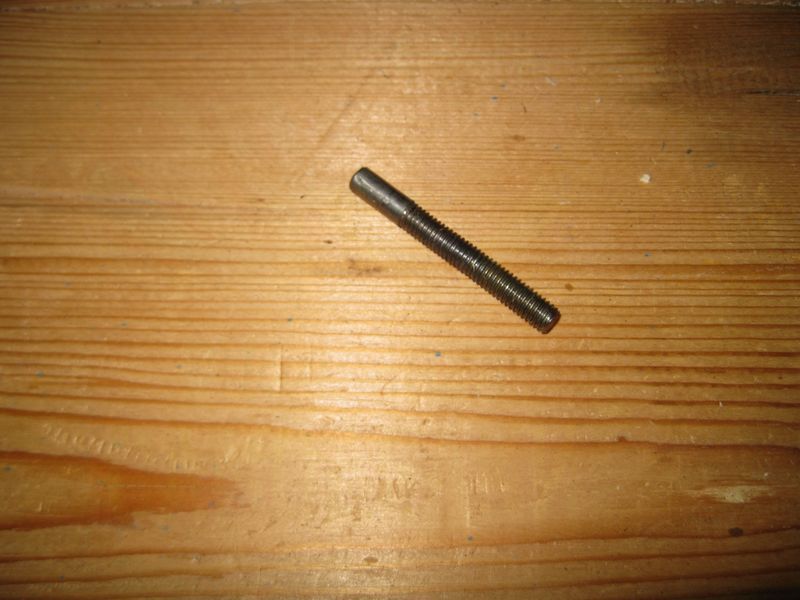

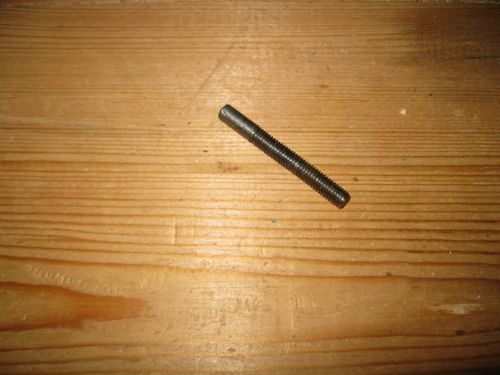

И вот наша оправка готова!



Оправка для токарной обработки мелких деревянных деталей   Оправка для токарной обработки мелких деревянных деталей

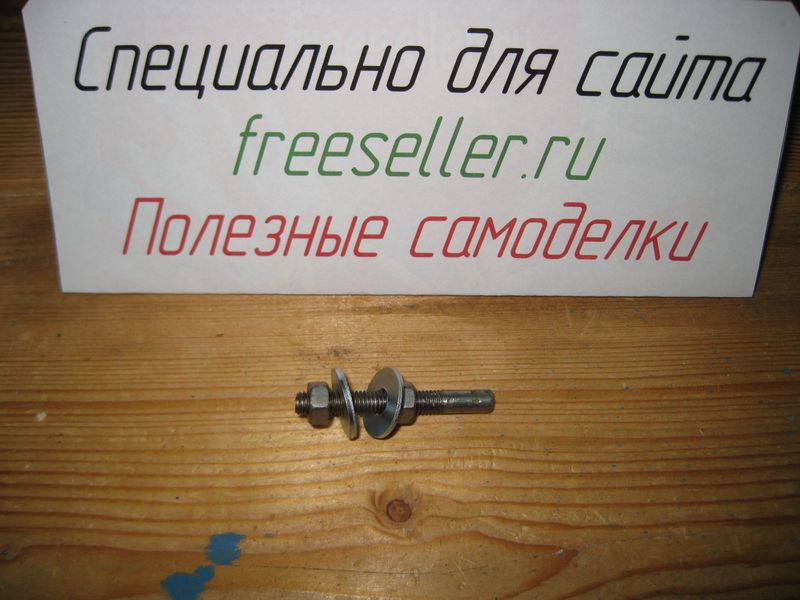

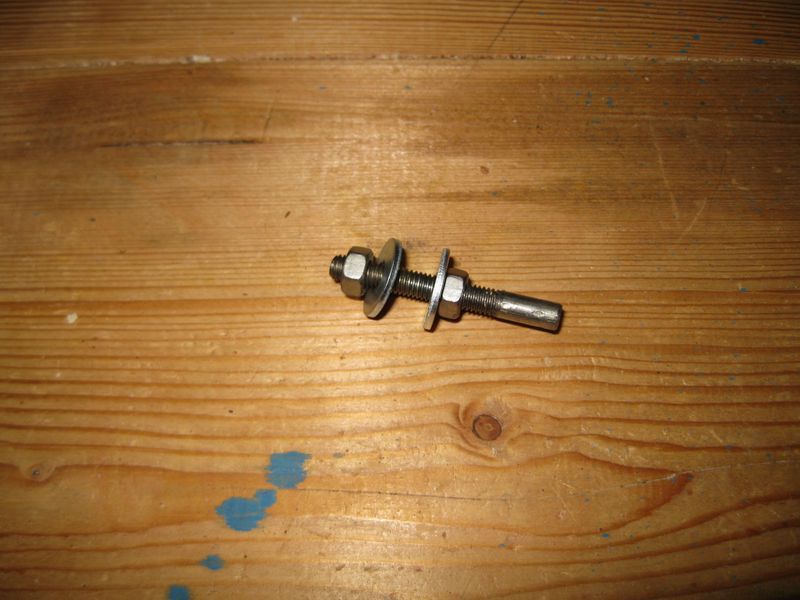

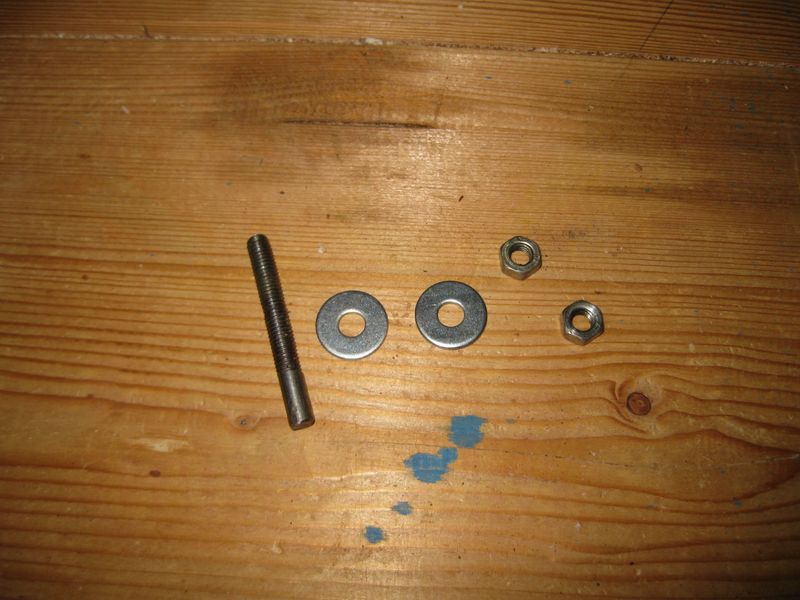

Надеваем на нее шайбы и накручиваем гайки.



Оправка для токарной обработки мелких деревянных деталей   Оправка для токарной обработки мелких деревянных деталей

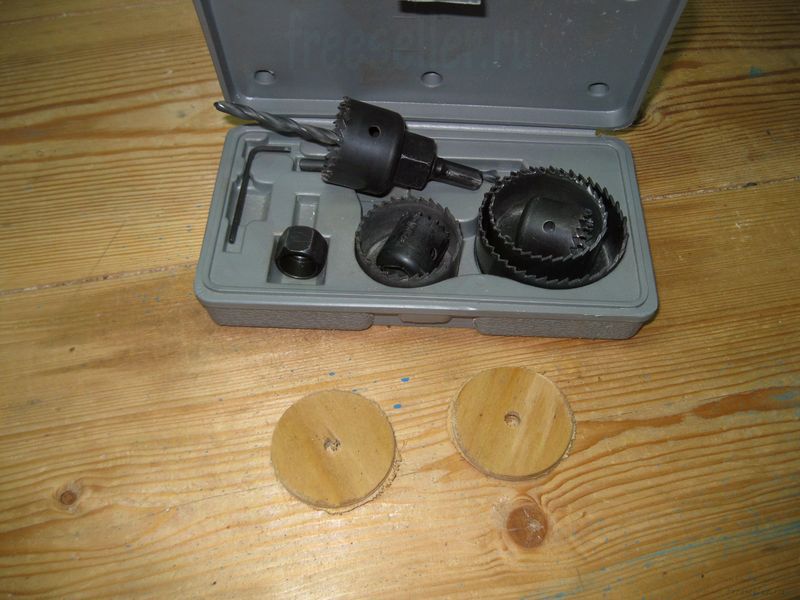

Теперь попробуем обработать на этой оправке какую-нибудь деревянную деталь, например, шайбу, выпиленную из фанеры при помощи кольцевой пилы.



Оправка для токарной обработки мелких деревянных деталей

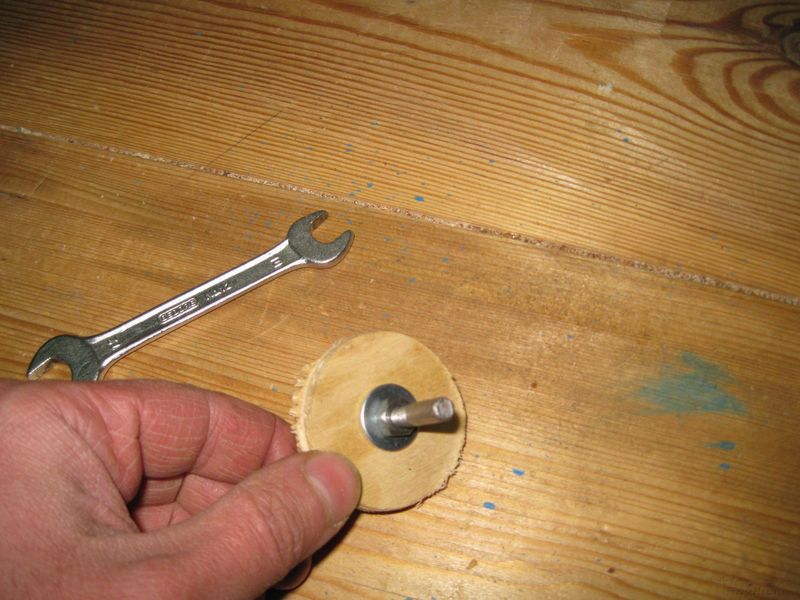

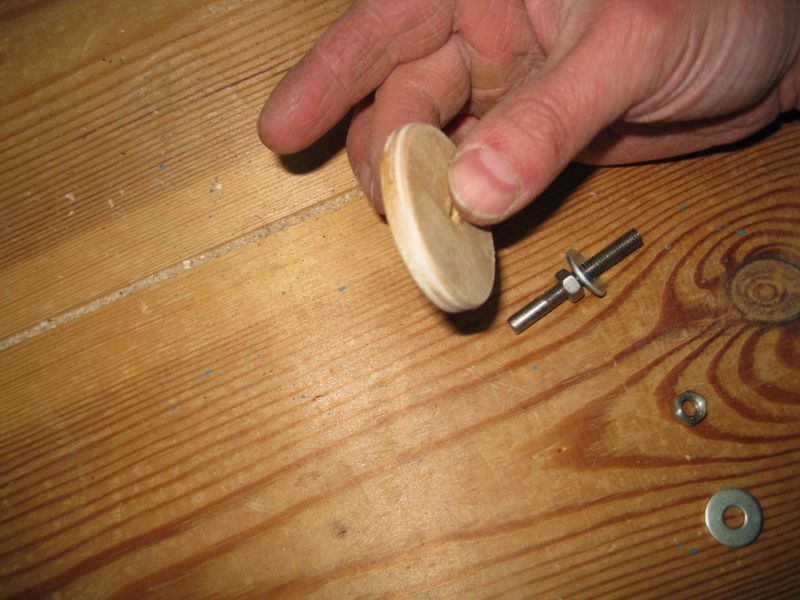

Надеваем фанерную шайбу на оправку и зажимаем ее между двух гаек с шайбами при помощи гаечного ключа на 10 мм.



Оправка для токарной обработки мелких деревянных деталей

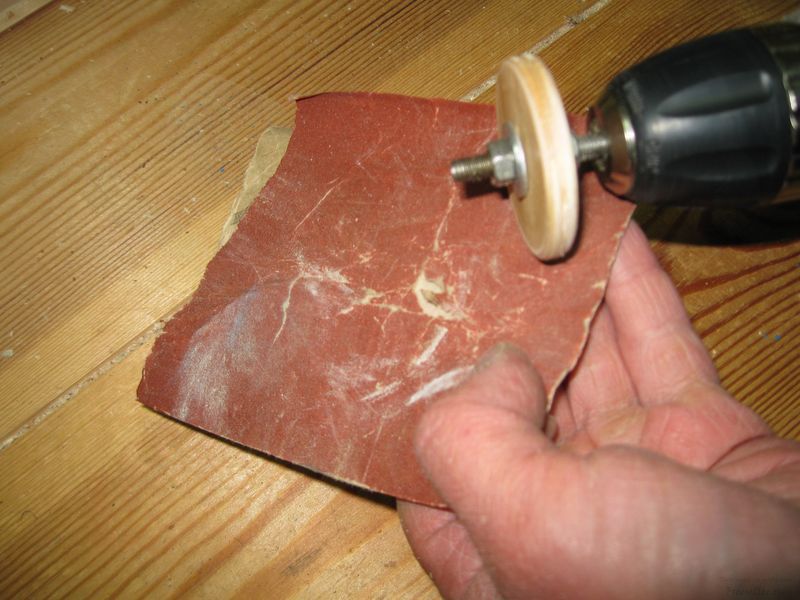

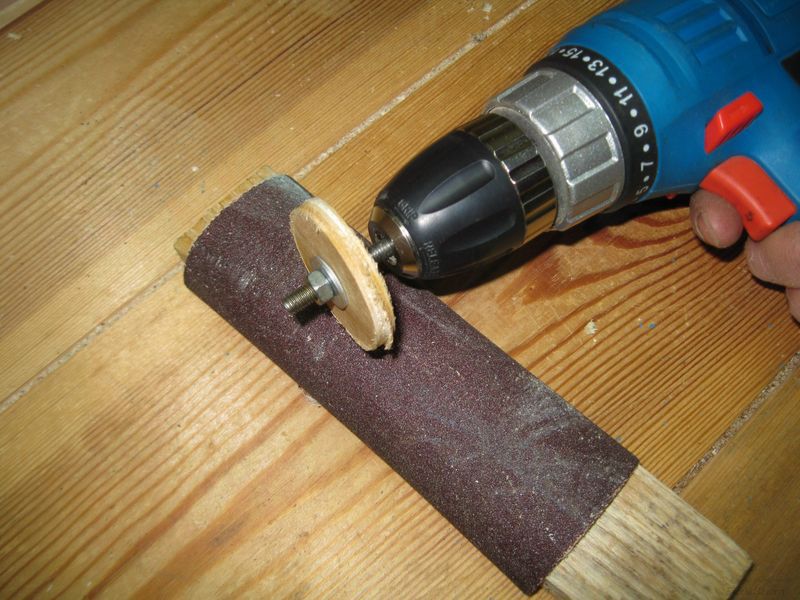

Затем вставляем хвостовик оправки в патрон дрели, зажимаем и обрабатываем нашу фанерную шайбу, допустим, при помощи крупнозернистой наждачной бумаги.



Оправка для токарной обработки мелких деревянных деталей



После этого проводим чистовую обработку уже при помощи мелкозернистой наждачной бумаги.



Оправка для токарной обработки мелких деревянных деталей

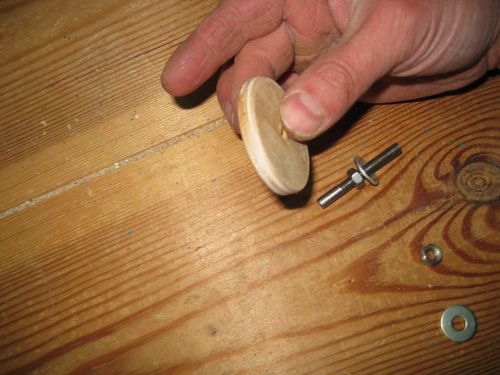

И вот наша шайба из фанеры готова.



Оправка для токарной обработки мелких деревянных деталей



Как я уже упоминал, при помощи такой оправки можно обрабатывать и другие подобные детали из дерева и фанеры.



Кстати, надо сказать, что такую обработку с помощью дрели, можно вести в разных положениях. Например, можно держать дрель в одной руке, а наждачную бумагу в другой, или же, скажем, положить наждачную бумагу на верстак, предварительно закрепив ее, а дрель при этом держать в руке на весу. Для обработки можно также использовать напильники по дереву.



Хотя стоит отметить, что лучше всего конечно, каким-нибудь образом закрепить дрель на верстаке, сделав при этом подобие токарного станка. Возможно, в будущем я так и сделаю.



Ну а сейчас в заключение хочу отметить, что подобные оправки можно сделать разные по размеру для обработки разных по величине деревянных деталей. Например, можно сделать оправки диаметром 8, 10, 12 мм, разной длины, взяв за основу мебельные болты с резьбой соответствующих диаметров.



Ну и на этом, пожалуй, все! Всем пока и хороших самоделок!
