Итак, наш дорогой друг и читатель, ты решил сделать себе беспроводной Интернет. Или беспроводную сеть с другом, живущим далеко. Первая проблема, встающая перед тобой, – плохой уровень сигнала. И причиной этому может быть все что угодно! Деревья, здания, расстояние от одной точки до другой. Есть много разных способов увеличить мощность сигнала: пододвинуть комп ближе к окну, вынести девайс на USB-удлинителе и, наконец, спилить деревья и сломать преграды. Но бывают такие случаи, что ничего уже не помогает. И у тебя остается один выход. Усиливать сигнал другими способами. Например, внешней антенной.

Сегодня мы хотим тебе предложить конструкцию простой, недорогой и надежной антенны, которую можно собрать практически из подножного хлама!



Увеличиваем сигнал WI-FI на 2.5 км - Антенна биквадрат (BiQuad)



Частоты работы Wi-Fi и WiMAX абсолютно идентичны и равняются 2.4-2.7 ГГц. Отличие кроется в кодировке сигнала и мощности передатчика, но для нашей антенны это совершенно неважно. Чтобы изготовить антенну, нам требуется знать длину волны. По формуле из курса физики ее довольно просто рассчитать. Достаточно разделить скорость света в вакууме на частоту волны. Не будем утруждать тебя долгими вычислениями. Скажем лишь, что ее длина составляет приблизительно 124 мм при 2.4 ГГц (начало рабочей частоты) и 111 мм в конце диапазона на частоте 2.7 ГГц. Чтобы создать антенну, работающую одинаково на всем диапазоне частот, мы сделаем сторону квадрата равной 30.5 мм, что составляет четвертьволновой диапазон.



Немного теории



Антенна состоит как бы из двух частей: рефлектора и резонатора. Резонатор - это сам двойной квадрат со стороной в четверть длины волны, а рефлектор - это металлическая часть, к которой все крепится. Естественно, что среди радиолюбителей этот простой и доступный вариант антенны используется уже не первый год, а сама эта система придумана очень давно. Данная антенна способна дать усиление от +6 до +10 дБ. Некоторые источники также сообщают, что если ее использовать вместе с параболическим зеркалом (обычной спутниковой тарелкой), то можно добиться усиления до +20 Дб. Для WiMAX это означает халявный Интернет на даче.



Изготовление



Увеличиваем сигнал WI-FI на 2.5 км - Антенна биквадрат (BiQuad)

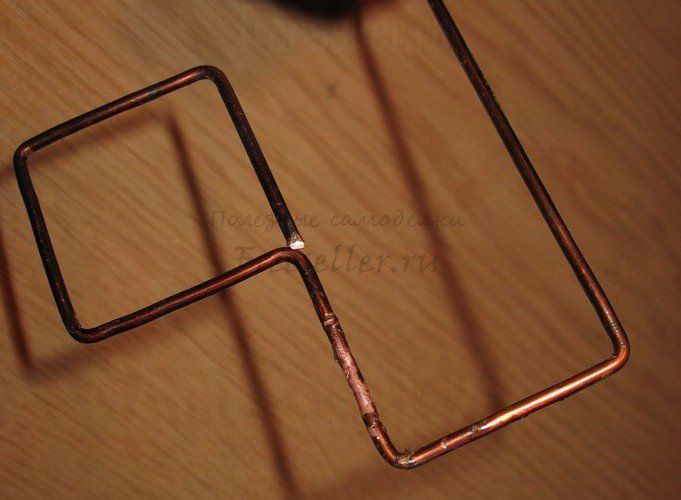

Начнем с резонатора. Для него тебе потребуется медная проволока диаметром 1.5-3 мм. Ее ты можешь достать где угодно, ибо в наше время это совсем не дефицит. Кроме нее тебе могут пригодиться молоток, пассатижи, паяльник, припой, линейка, канифоль или паяльный флюс, желательно ЛТИ-120, и руки, растущие из нужных мест. Надеемся, ты достаточно хорошо усвоил школьный курс геометрии и знаешь, как должен выглядеть квадрат. Сначала мы берем кусок проволоки длиной 244 мм и размечаем его через каждые 30.5 мм. Затем ты должен взять плоскогубцы и изгибать проволоку под углом в 90 градусов на каждой засечке. Следи, чтобы отклонения в разные стороны были минимальны и проволока не перегибалась никуда в другую сторону. Для простоты смотри чертеж.



Увеличиваем сигнал WI-FI на 2.5 км - Антенна биквадрат (BiQuad)



Как только у тебя получился один квадрат, сделай второй, максимально на него похожий, с другого конца. Угол между сторонами квадратов должен составлять 90 градусов. У тебя должен получиться замкнутый контур. Концы проволоки можно спаять вместе. Далее откладываем в стону резонатор и принимаемся за рефлектор. Его можно изготовить вообще из чего угодно: из стенки корпуса от компа, старой завалявшейся железки, автомобильного номера…



Увеличиваем сигнал WI-FI на 2.5 км - Антенна биквадрат (BiQuad)



Однако мы рекомендуем использовать для этого плату из фольгированного текстолита. Во-первых, там используется медь, сопротивление которой ниже, чем у железа, а во-вторых, текстолит способен выдерживать практически любые погодные условия, что позволяет вывешивать антенну прямо на улице. Для данной антенны желательно использовать одностороннюю плату 120х100 мм, однако, как показывает практика, 100х100 мм тоже вполне подходит. Тут нам понадобится еще и дрель. Также тебе потребуется высокочастотный разъем N типа в сборе. Ты должен измерить диаметр выбранного тобой разъема и просверлить по центру платы дырку для его вывода. Разъем вставляется с пустой стороны, а его выход - с фольгированой. После просверли еще дырочки маленьким сверлом по креплениям разъема и привинти его к плате. Подобные винтики несложно найти в любом хозяйственном магазине. К внутренней части разъема и к самой плате мы припаиваем по два куска той же проволоки так, чтобы расстояние от рефлектора до конца любой из них составляло 2.5 см. Далее ты должен взять резонатор и припаять его к этим ножкам. Постарайся сделать так, чтобы рефлектор и резонатор были параллельны друг другу. Изготовление антенны закончено, и мы приступаем к подключению и настройке



Подключение и настройка



Само собой, тебе потребуется как-то подключить готовый девайс к модему. Учти, все, что ты делаешь с гарантийным оборудованием, ты делаешь на свой страх и риск! Редакция не несет за это никакой ответственности.



Для начала сними верхнюю крышку модема. Делать это надо аккуратно, желательно тонкой отверткой или скальпелем. Начиная с одного конца, около разъема USB, затем, медленно поддевая крышечку, продвигайся дальше, пока она не откроется с одной стороны .Потом повтори ту же процедуру, но с другого конца. Сняв крышку, ты увидишь два маленьких разъема, заклеенных защитной бумажкой. Сними и ее! Если положить модем портом USB вниз, то нам нужен левый разъем. К правому даже не прикасайся! Теперь у тебя два пути: или покупать фирменный пикдейл (переходник), или сделать свой. Мы выбрали второй вариант, взяв антенный переходник от маленького горелого ТВ-тюнера и немного его модифицировав удалением внутреннего пластикового кольца. Но если у тебя подобной вещи нет, то лучше купи фирменный.. После тебе нужно подключить его к проводу. Провод следует использовать RG-6U, как наиболее подходящий по волновому сопротивлению. Чем меньше будет длина самого провода, тем меньше будут потери сигнала. В данном случае мы надели на один из концов провода обычный телевизионный штекер, идеально подходящий к нашему самодельному пикдейлу. На второй была водружена прикручиваемая часть высокочастотного разъема для подключения к антенне. После этого все соединяем вместе. У фирменного пикдейла есть специальное крепление к модему, мы же использовали скрепку и две канцелярские резинки. Несмотря на то, что выглядит конструкция достаточно хлипкой, она держится у нас в редакции вот уже четыре месяца.



Далее следует подвесить антенну на улице. Мы использовали мачту от активной телевизионной антенны и ее крепление. После этого надо подвести кабель к модему и собрать все воедино. Далее мы вылезаем на карниз (будь осторожен, не свались вниз!) и настраиваем антенну на точку доступа. Делается это просто: ты крутишь антенну потихонечку во все стороны и следишь за уровнем сигнала. Найдя точку, где сигнал будет максимальным, ты закрепляешь антенну как можно сильнее и забываешь про ее существование. Нам удалось добиться сигнала в 15 дБ там, где модем без антенны ловил 3-4, иногда 5 дБ. Практика показала, что у радиолюбителей такая антенна добивала на 2.5км.



Увеличиваем сигнал WI-FI на 2.5 км - Антенна биквадрат (BiQuad)



Результаты



Нам удалось достичь хорошего сигнала в месте, где по карте WiMAX провайдера приема быть не должно вообще. Методом проб и ошибок нами была сделана антенна, по своим характеристикам не уступающая фирменным, имеющимся в продаже. К тому же она очень универсальна и подходит как для Wi-Fi, так и для WiMAX. Разница только в типе подключаемого оборудования. За время тестирования были и сбои, и неполадки, однако не по вине антенны. Единственной проблемой была ворона, которая чуть не скинула всю конструкцию с 12-го этажа. Сигнал получился стабильным, и скорость соединения возросла в разы. Единственной бедой было то, что мы лишились гарантии на модем. Хотя она, скорее всего, и не понадобится.



Успехов тебе, радиолюбитель!

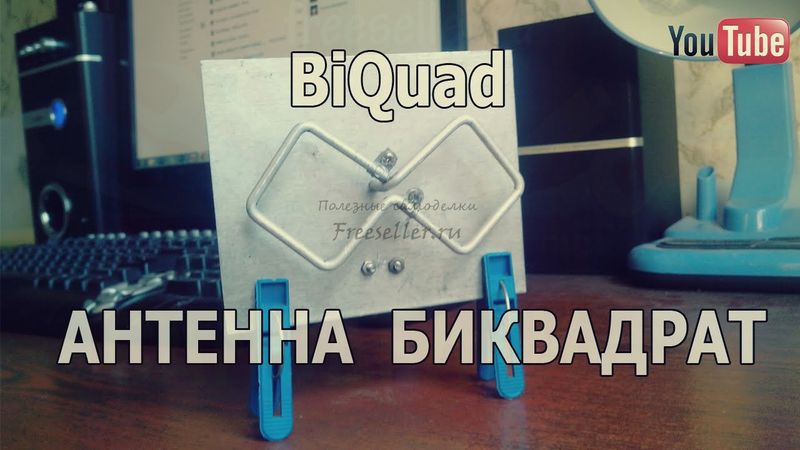

Антенна биквадрат (BiQuad) версия№2



Это моя измененная конструкция антенны. А изготовил антенну я полностью из алюминия. Так как он не паяется, я крепил все на болты. Антенна полностью соответствует размерам. На практике я её не применял, но посоветовавшись с радиолюбителями и с теми, кто изготовлял такие антенны, сказали, что должно работать!
