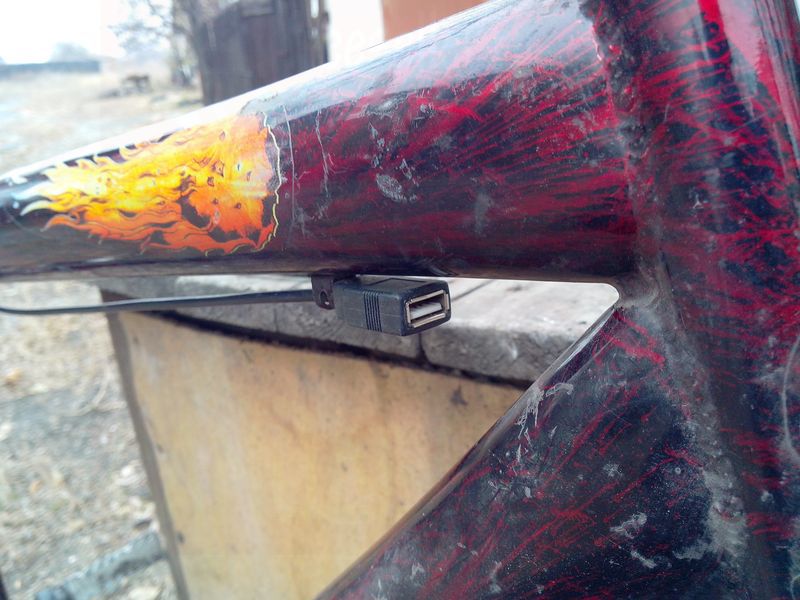

Теперь на моём велосипеде есть USB порт под рамой возле руля, благодаря которому в велопоездках на любые расстояния, находясь даже в лесу, где нет электричества, смогу зарядить любой мобильный телефон, плеер, навигатор и прочие гаджеты, которые питаются от USB на 5V.

Конструкция простейшая и очень полезная.



USB-порт на велосипеде + Зарядка мобильного телефона



Для изготовления нам нужны такие материалы:



1) Велосипедная динамка на 6V;

2) Практически любой диод;

3) USB шнур с портом;

4) Ну и так по мелочи: провода, изолента и т.д.

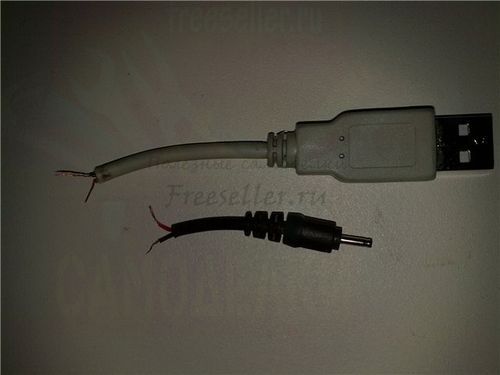

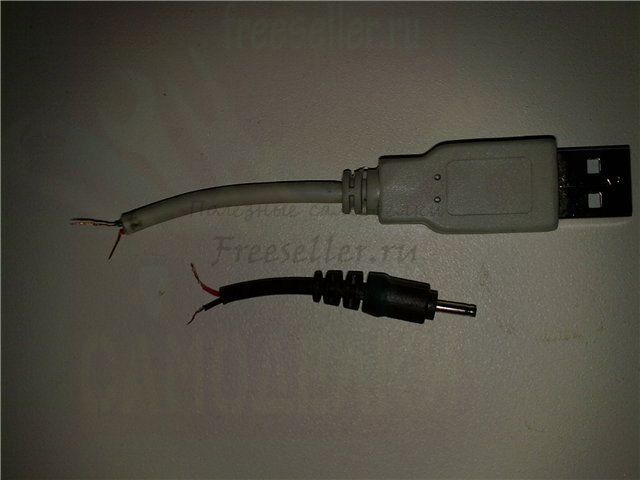

Для начала нам нужно подключить USB шнур к динамке. Видим в нем 4 провода, нам нужны только 2 из них, это красный и чёрный (красный+, чёрный-).



Остальные 2 провода нам не нужны их отрезаем.



USB-порт на велосипеде + Зарядка мобильного телефона

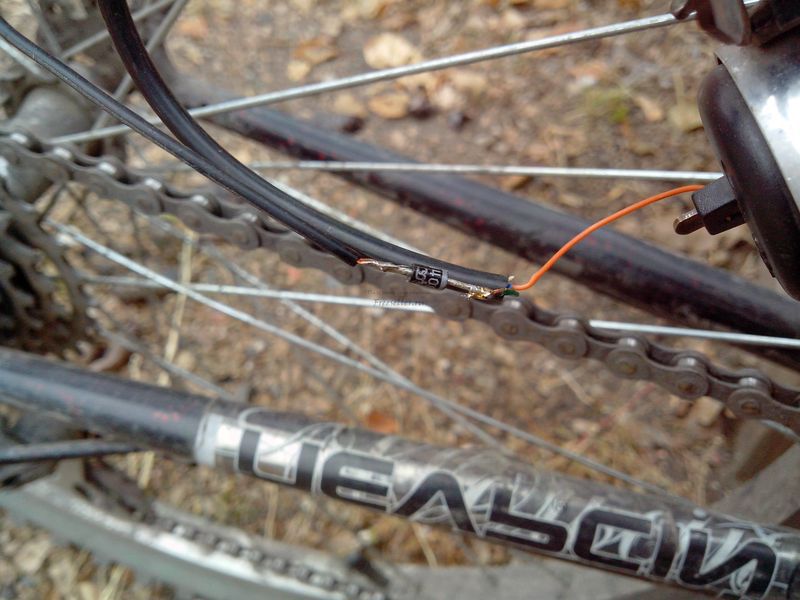

На минус паяем диод.



USB-порт на велосипеде + Зарядка мобильного телефона

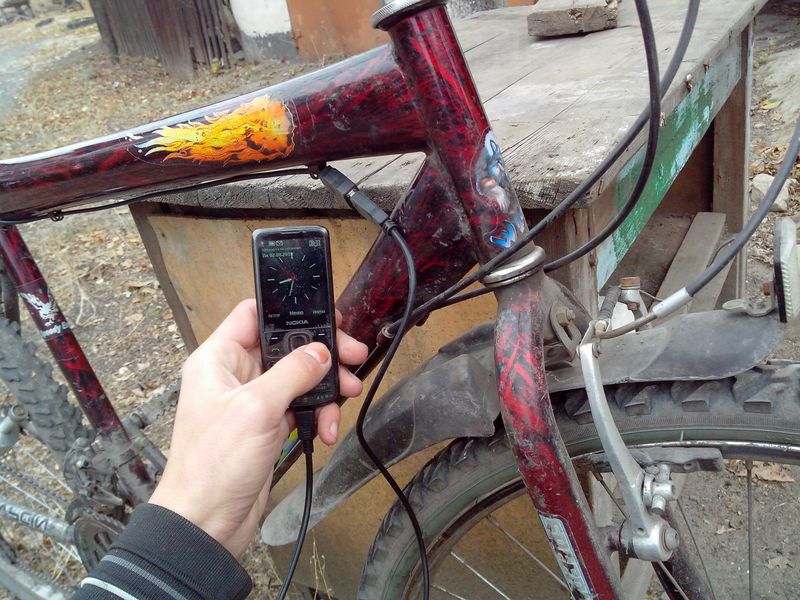

Далее собираем всю эту конструкцию и крепим USB-штекер в удобное для вас место на раме или руле.



USB-порт на велосипеде + Зарядка мобильного телефона



Ну, вот и всё, наша самоделка готова, рекомендую посмотреть видео урок по сборке



Полезные Самоделки


Комментарии пользователей (7)
  1. Михаил Рамзаев 147 40
    #1 Михаил Рамзаев 25 ноября 2015 11:39
    А фото велосипедной динамки на 6V можно e113 ?

  2. admin 300 29
    #2 admin 25 ноября 2015 11:53
    Моя мечта осуществить велопутешествие по России на несколько тысяч километров за пару месяцев.

    Многое обдумывал об автономных источниках подзарядки во время поездки, и вывода розетки на руль по типу вашей.

    На текущий момент запланировал
    - приобрести генератор на цепь велосипеда ( стоимость примерно 35 usd) - он мощнее обычной динамки, и КПД заметно выше.
    - приобрести дополнительный внешний аккумулятор с функцией подзарядки от USB (этот уже приобрел, очень удобно им пользоваться, уезжая на веле на целый день).
    - приобрести внешний акб с зарядкой от солнечной батареи (идея провалилась. т.к. мощность встроенной зарядки нереально мала).

    Прикрепленные изображения

  3. Евгений Краснов 2 0
    #3 Евгений Краснов 25 ноября 2015 12:11
    Делал автономное питание на базе шагового двигателя от принтера с приводом от колеса, через диодные мосты и две кренки на 5 В и 1,5А, расчетная мощность до 15 Вт, по факту хватало на:
    - велофара - светик на 5Вт;
    - ходовые огни - до 1Вт;
    - подсветка колес - 1 Вт;
    - мп3 плейер+усилитель - около 2,5 Вт.
    Итого: 9,5 Вт.
    Я к чему:
    - велодинамки довольно слабые;
    - выпрямлять напряжение через один диод не лучшее решение, лучше мост на шотках.

  4. Dmitry Grigorchuk 35 63
    #4 Dmitry Grigorchuk 25 ноября 2015 12:33
    Я с вами согласен друзья,но её вполне хватает,что бы батарея не садилась e179 И кстати,хочу попросить Вас помочь распиарить ролик ибо я с лета мечтал об этой самоделке и вот совершилось,с трудом снял видео урок уже осенью) Всем спасибо

  5. MiK 540 146
    #5 MiK 26 ноября 2015 02:54
    А если еще дополнительно сделать чехол на раме для заряжающегося мобильника, чтобы во время зарядки не держать его в кармане!

    1. Dmitry Grigorchuk 35 63
      #6 Dmitry Grigorchuk 28 ноября 2015 13:53
      Можно ещё держатель для автомобиля на руль прикрепить

  6. Veronika Krukova-Gorshkalyova 1 0
    #7 Veronika Krukova-Gorshkalyova 2 июня 2016 02:18
    1 динамо
    2 диодный мост
    3 конденсаторы
    4 кренка на 5В
    5 USB порт
