Ленточная пила из досок на дрели

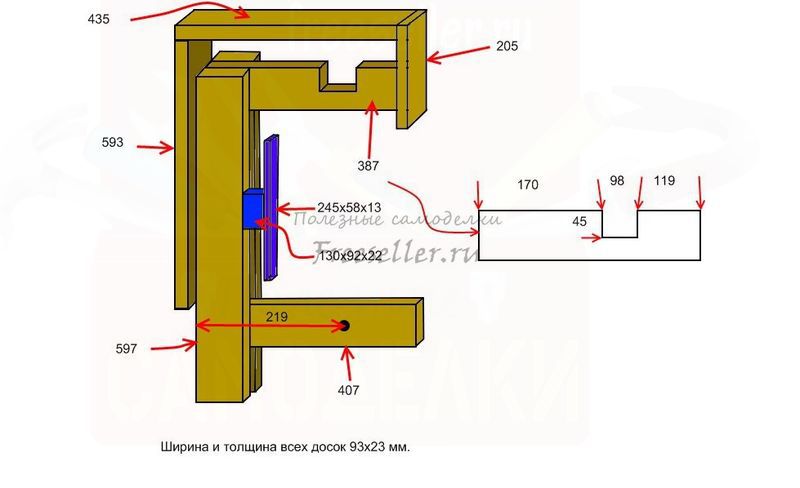

Самодельная ленточная пила, размеры указаны, если хотите, повторяйте.

Сделал ленточную пилу полгода назад, практически за копейки. Всё нормально работает.

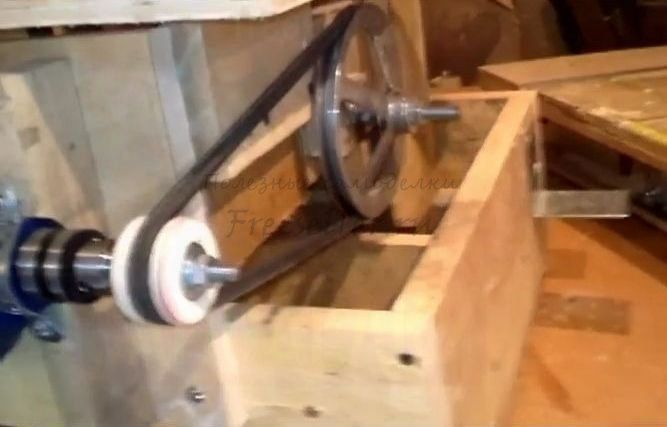

Шкив на дрели сделал из фанеры, шкив станка от стиральной машины. Ось на 10 мм. Далее через подшипники на ведущий диск.



Ленточная пила из досок на дрели



Ленточная пила из досок на дрели



Ленточная пила из досок на дрели

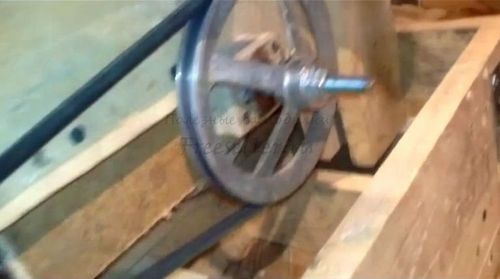

Снизу.



Ленточная пила из досок на дрели

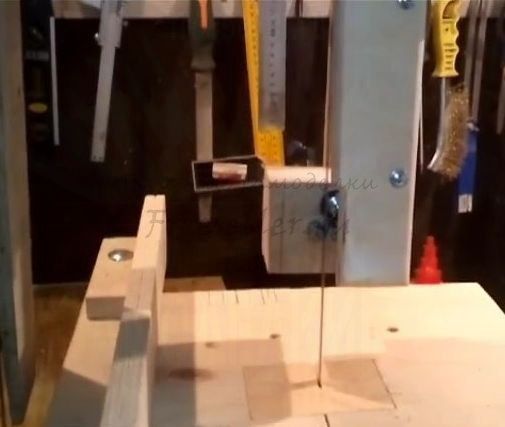

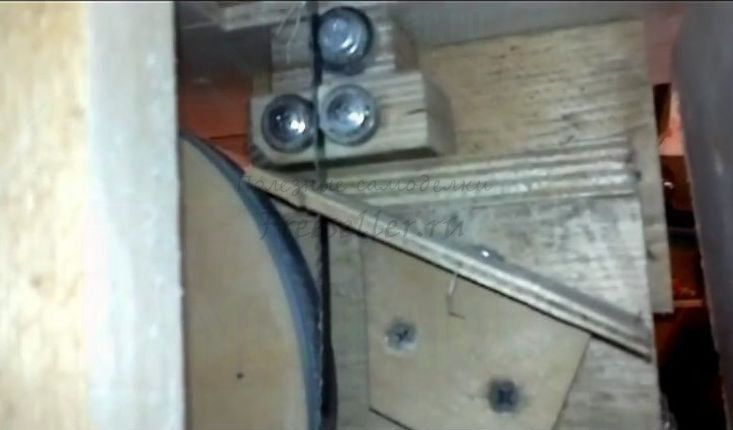

Сверху, настройка ленты.



Ленточная пила из досок на дрели

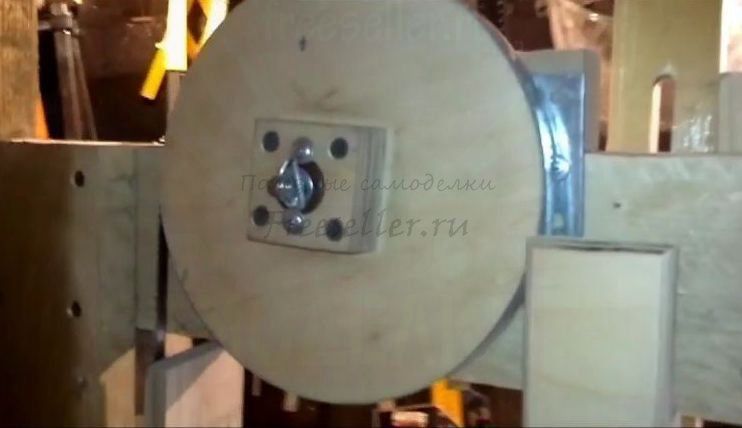

Сверху, с обратной стороны.



Ленточная пила из досок на дрели

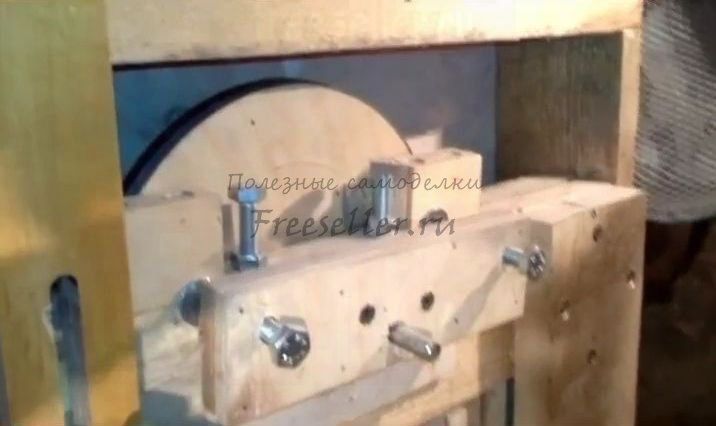

Регулятор высоты.



Ленточная пила из досок на дрели



Ленточная пила из досок на дрели



Ленточная пила из досок на дрели



Остальные размеры с рисунками в Google+. Для этого переходите по видео на мой канал, там справа (кто не знает) есть кнопочка G+.





Спасибо за внимание, до новых встреч.

Полезные Самоделки


Комментарии пользователей (4)
  1. Михаил Рамзаев 147 40
    #1 Михаил Рамзаев 16 ноября 2015 09:39
    А где взять такую ленту?Всё остальное доступно и просто! e179

    Прикрепленные изображения

    1. Vlad968 9 27
      #2 Vlad968 16 ноября 2015 15:40
      Здравствуйте.Это лента от "Зубр",для станков,в продаже должна быть.Ну в Красноярске точно есть.

  2. Михаил Рамзаев 147 40
    #3 Михаил Рамзаев 16 ноября 2015 18:07
    Будем искать! e189

  3. MiK 539 145
    #4 MiK 17 ноября 2015 02:29
    Да, оригинальный станок!
    Почти все элементы станка сделаны из дерева и фанеры (даже некоторые шкивы и диски), плюс стандартные крепежные элементы (шурупы, болты, гайки и т.п.), которые везде можно купить.
    Так что действительно, такой станок вполне реально полностью сделать своими руками!
