Простое изготовление струбцины своими руками из подручных материалов.

Привет всем любителям самоделок! И в данной статье, я хочу показать один из вариантов по изготовлению простой струбцины из подручных материалов. Времени на изготовление данной самоделки потребуется совсем немного, а вот в хозяйстве данная вещь очень пригодиться! Каждый я думаю, знает, куда можно применить струбцину, особенно если вы любите все делать своими руками!

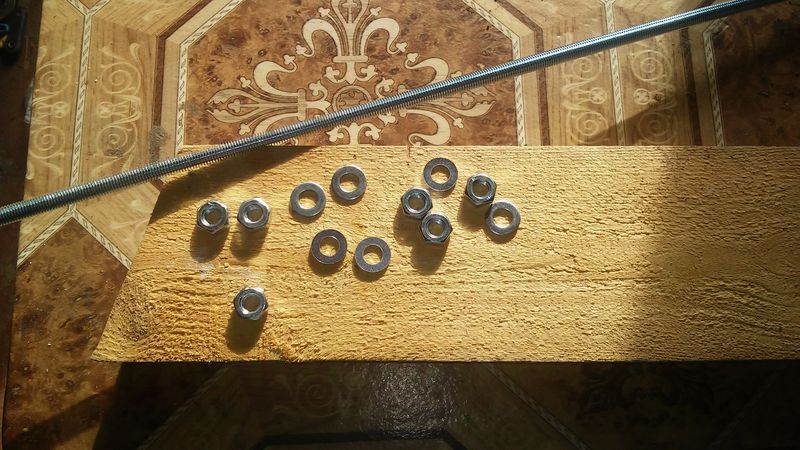

Итак, для изготовления данной самоделки я использовал:



- деревянный брусок (остался кусок бруска от моей предыдущей самоделки Самодельная лестница "шведская стенка");

- шпилька на 8 (длину делайте на свое усмотрение, я взял 20 см);

- гайки на 8;

- шайбы на 8;

- рабочий инструмент (шуруповерт, лобзик, мфу, ключи, коронки и т.д.).



Самодельная струбцина (очень простое изготовление)

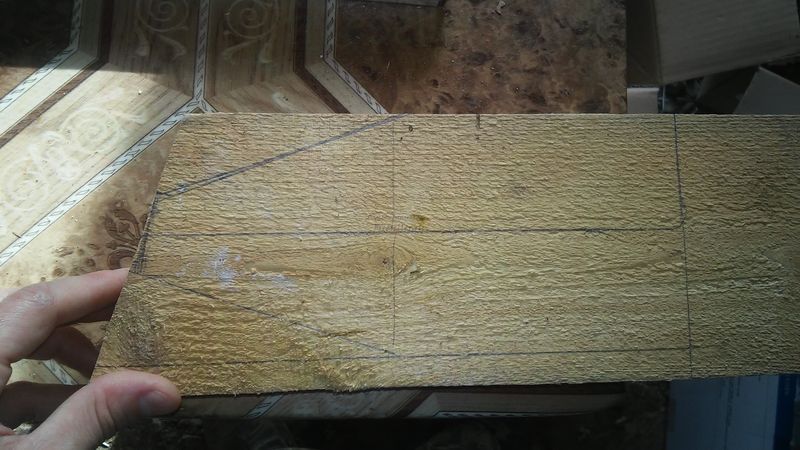

Первым делом размечаем на бруске шаблон будущей струбцины.



Самодельная струбцина (очень простое изготовление)

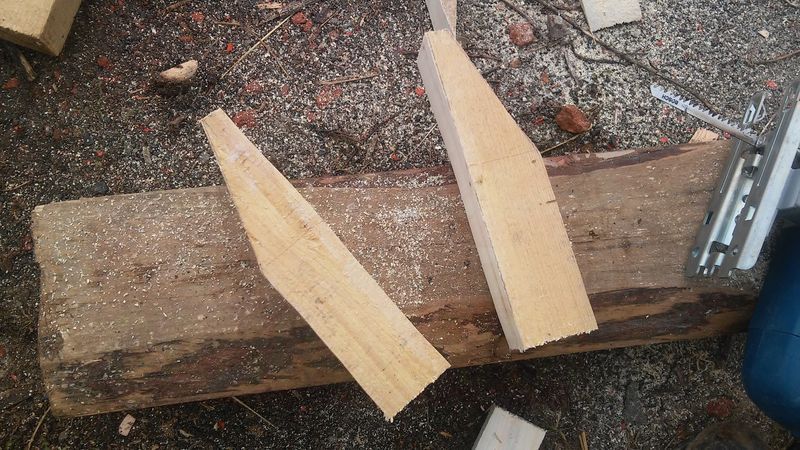

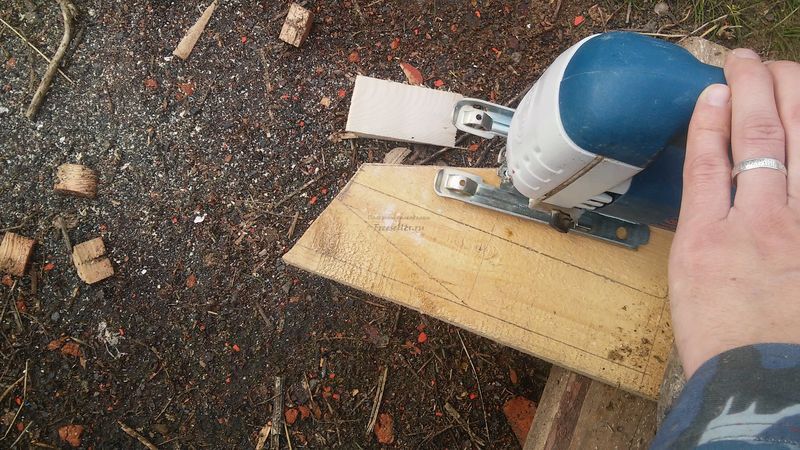

Затем при помощи лобзика выпиливаем заготовки.



Самодельная струбцина (очень простое изготовление)

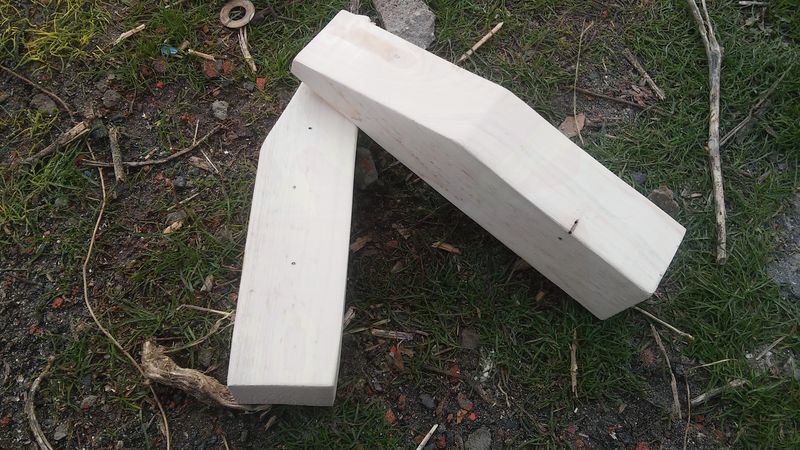

Вот такие брусочки должны получиться.



Самодельная струбцина (очень простое изготовление)

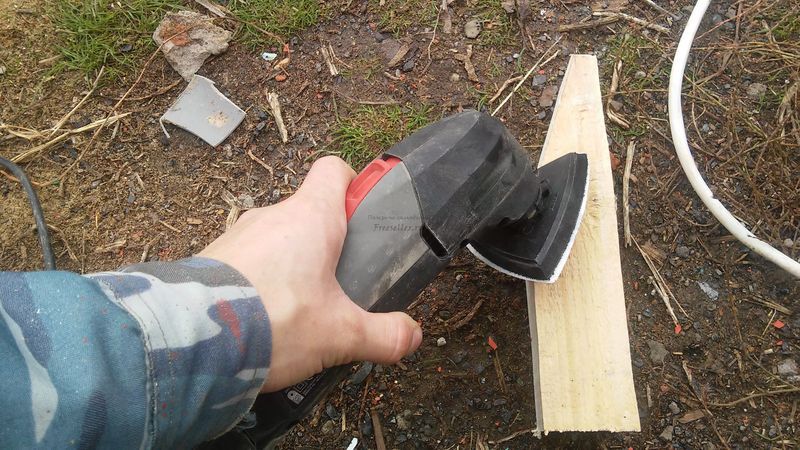

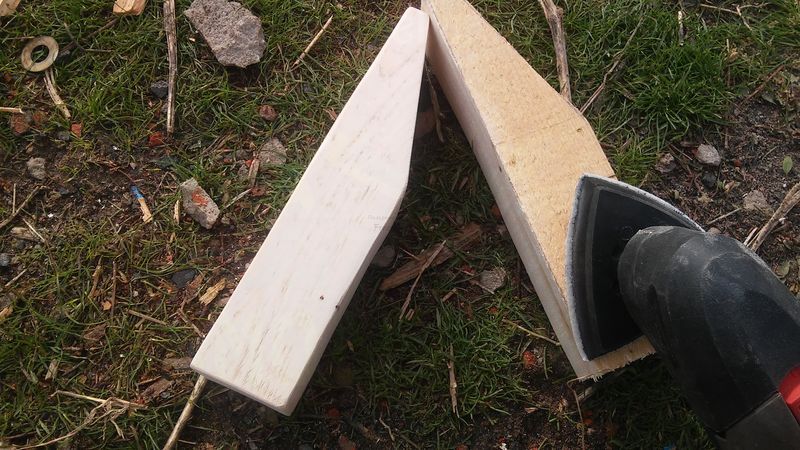

Теперь при помощи МФУ (кстати, Очень удобная вещь для обработки небольших заготовок) и специальной насадки с наждачной бумагой (у кого такого инструмента нет, можно просто обойтись наждачкой), обрабатываем заготовки.



Самодельная струбцина (очень простое изготовление)



Самодельная струбцина (очень простое изготовление)

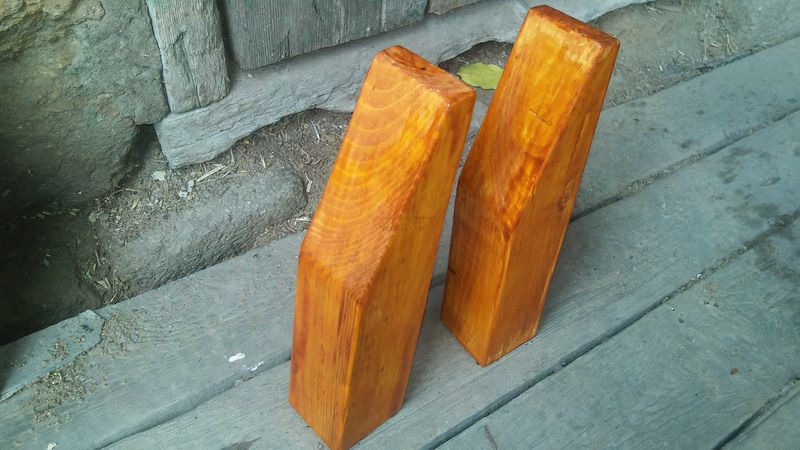

Вот такая красота получилась, но для завершения я еще обработал будущую струбцину темным лаком.



Самодельная струбцина (очень простое изготовление)



Самодельная струбцина (очень простое изготовление)

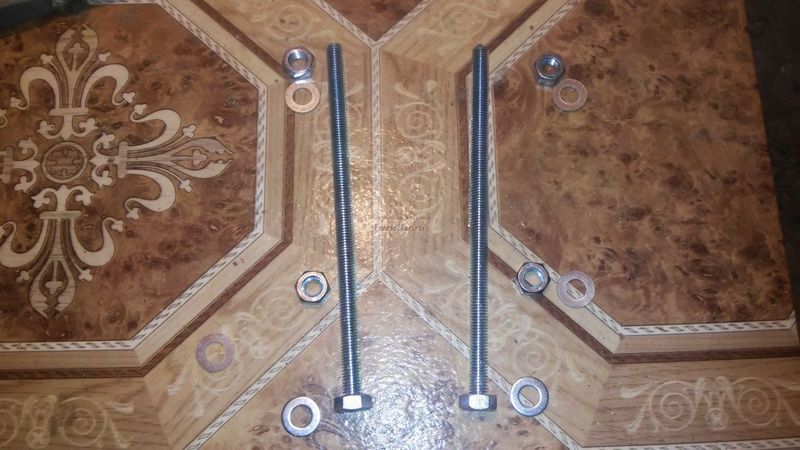

Далее подготовил шпильки, гайки и шайбочки.



Самодельная струбцина (очень простое изготовление)

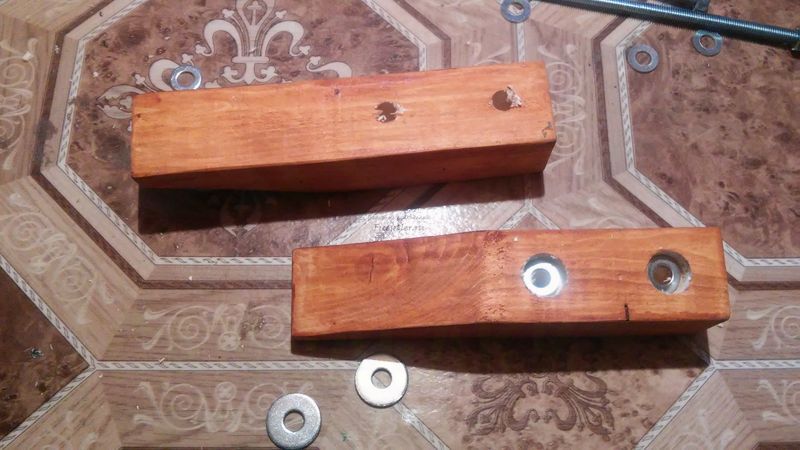

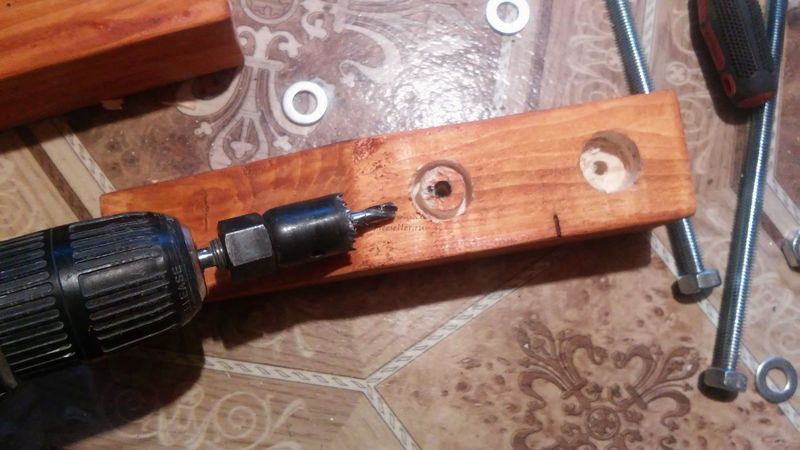

Проделал при помощи коронки отверстия, что бы спрятать гайки в брусок и просверлил сквозные отверстия.



Самодельная струбцина (очень простое изготовление)



Самодельная струбцина (очень простое изготовление)

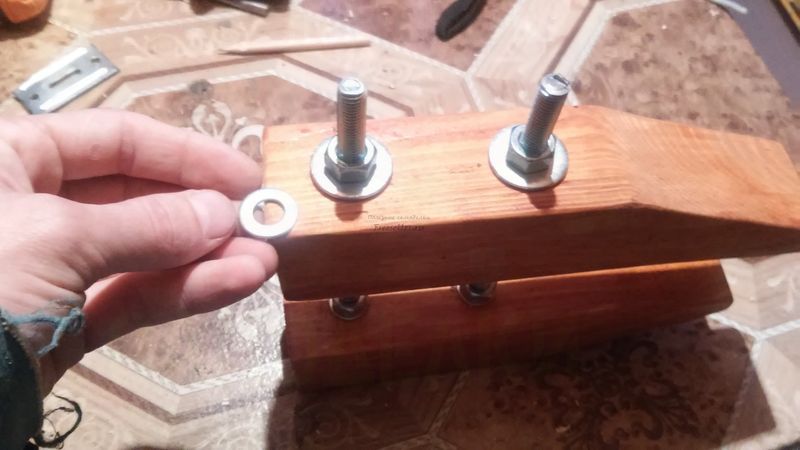

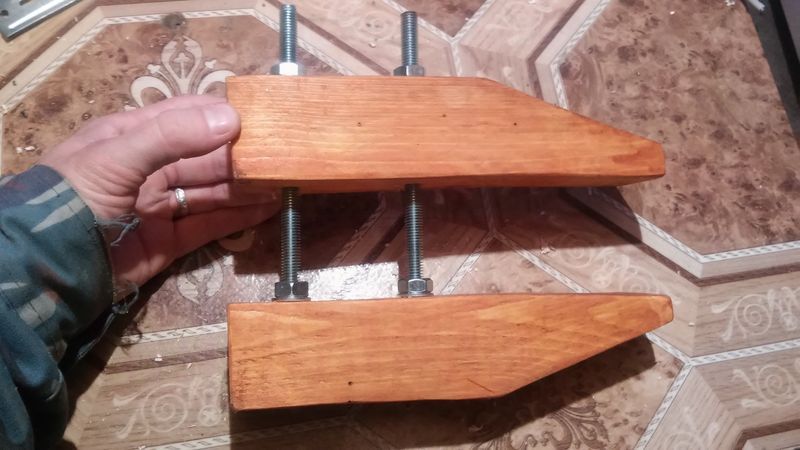

А теперь просто собираем все в единое целое



Самодельная струбцина (очень простое изготовление)



Самодельная струбцина (очень простое изготовление)

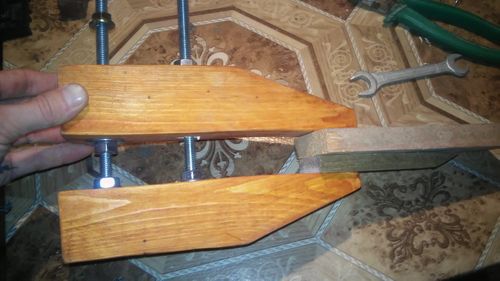

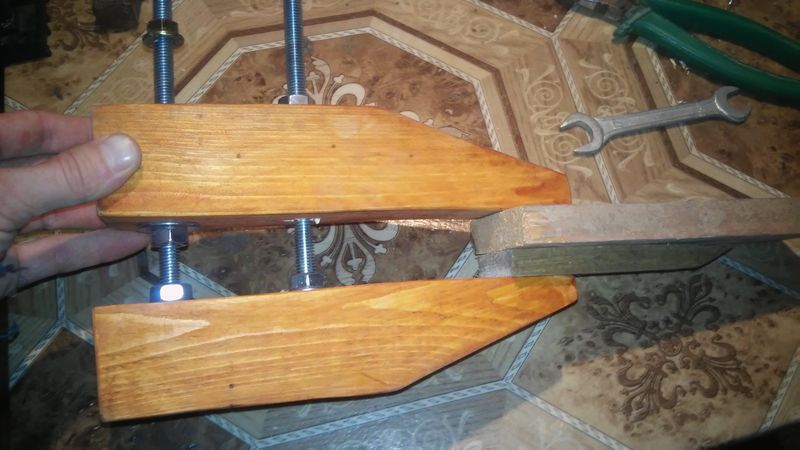

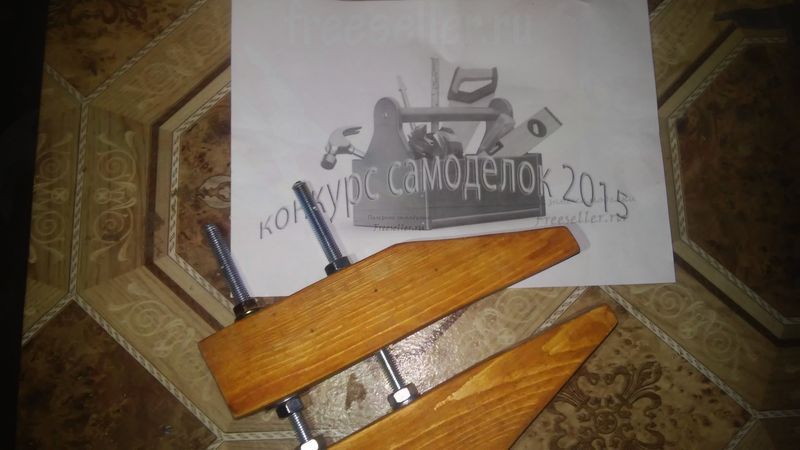

И вот такой вот замечательный помощник у меня получился!



Самодельная струбцина (очень простое изготовление)



Самодельная струбцина (очень простое изготовление)



А так же сделал небольшой видео-обзорчик:





Всем спасибо за внимание!

Полезные Самоделки


Комментарии пользователей (1)
  1. MiK 540 146
    #1 MiK 29 ноября 2015 20:36
    Хорошая струбцина!
    Достаточно эффективная и при этом простая в изготовлении!
    И кстати, мне кажется, что на задней резьбовой шпильке сверху, гайка с шайбой вообще не нужны, они не выполняют ни какой полезной работы и вполне можно обойтись и без них.

    Разве что исключая те случаи, когда узкие заготовки можно будет зажимать в середине струбцины, на участке между резьбовыми шпильками. Так в принципе тоже можно, особенно если необходимо будет создать очень большое усилие зажима на какие-либо узкие заготовки.
