Держатель для торцевых гаечных головок


Удобный настенный держатель для торцевых гаечных головок, сравнительно несложный в изготовлении.

Привет всем любителям самоделок!



В одной из своих предыдущих работ, я описал изготовление держателя для рожковых гаечных ключей, смотри мою статью: «Держатель для рожковых гаечных ключей».



Однако помимо рожковых ключей, для работы с резьбовым крепежом, часто приходится использовать и торцевые головки. Поэтому я решил сделать настенный держатель и для них.

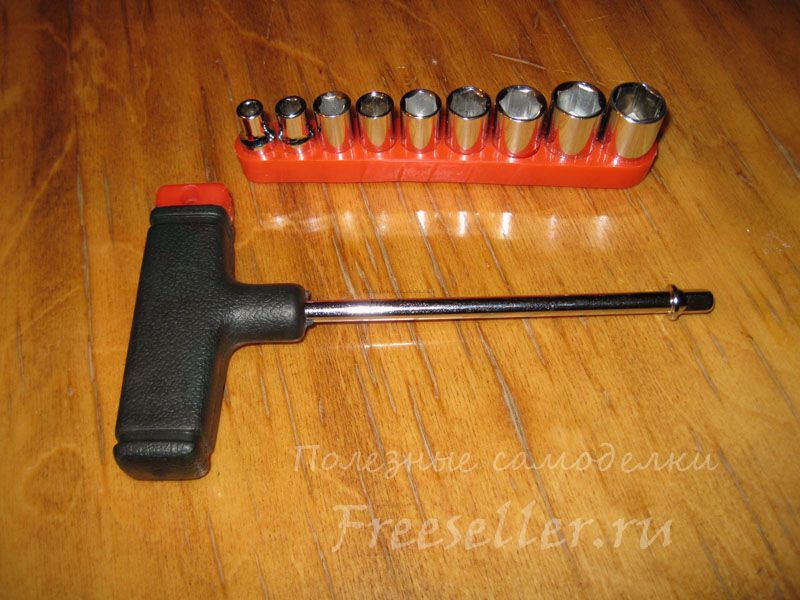

Надо сказать, что у меня имеется вот такой набор торцевых головок с ключом и пластмассовым держателем.



Держатель для торцевых гаечных головок



Однако проблема в том, что если некоторые головки, довольно туго вынимаются из отверстий в этом держателе, то другие наоборот, еле держатся и иногда выпадают, поскольку отверстия под них уже разболтались. Да и размеры, указанные на боковых сторонах головок, совсем не видны из-за высоких стенок держателя. Практика показала, что этот держатель удобно брать с собой в случае необходимости, а вот для работы в мастерской он не очень удобен.



Размышляя над различными вариантами самодельного настенного держателя, я сначала решил остановиться на самом, казалось бы, оптимальном варианте, в котором торцевые головки просто вставляются в просверленные в дощечке отверстия.



Однако, поскольку диаметры соседних головок различаются не очень сильно (буквально на 0,5-2 мм.), то для сверления отверстий под них, очень трудно подобрать сверла или коронки по дереву.



Можно было конечно расточить некоторые отверстия с помощью круглого напильника по дереву, но тут мне пришла идея получше.

Я решил сделать держатель, в котором торцевые головки просто надевались бы на вертикальные штырьки. Причем в качестве таких штырьков, можно использовать шурупы с надетыми на них пластиковыми трубочками. Естественно, что сделать такой держатель, также намного проще, чем держатель с отверстиями.

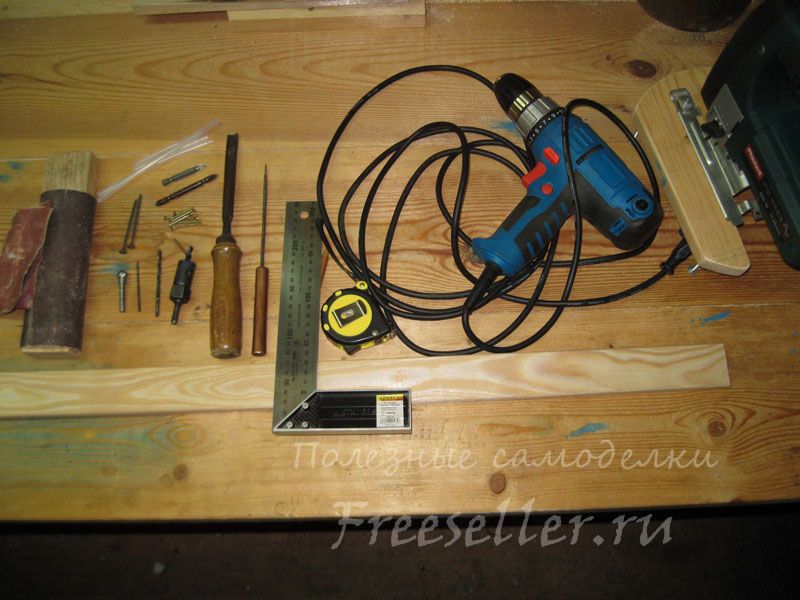

Итак, чтобы сделать такой держатель, мне понадобились следующие принадлежности:



Материалы и крепежные элементы:



- Деревянная планка толщиной 1,5-2 см, шириной 4,5 см, и длиной около 30 см;
- Девять шурупов 3х35 мм;

- Два шурупа по дереву 4х60 мм;

- Пластиковые трубочки.



Инструменты:



- Чертежный и мерительный инструмент (карандаш, рулетка и угольник);

- Шило;

- Электролобзик с пилкой для фигурного реза;

- Электродрель-шуруповерт;

- Сверло по металлу диаметром 2,5 мм;

- Сверло по металлу диаметром 4 мм;

- Сферическая фреза по дереву;

- Кольцевая пила по дереву, диаметром 19 мм;

- Полукруглая стамеска;

- Ножницы;

- Отверточные биты PZ1 и РН2, для заворачивания шурупов;

- Наждачная бумага.



Держатель для торцевых гаечных головок



Процесс изготовления

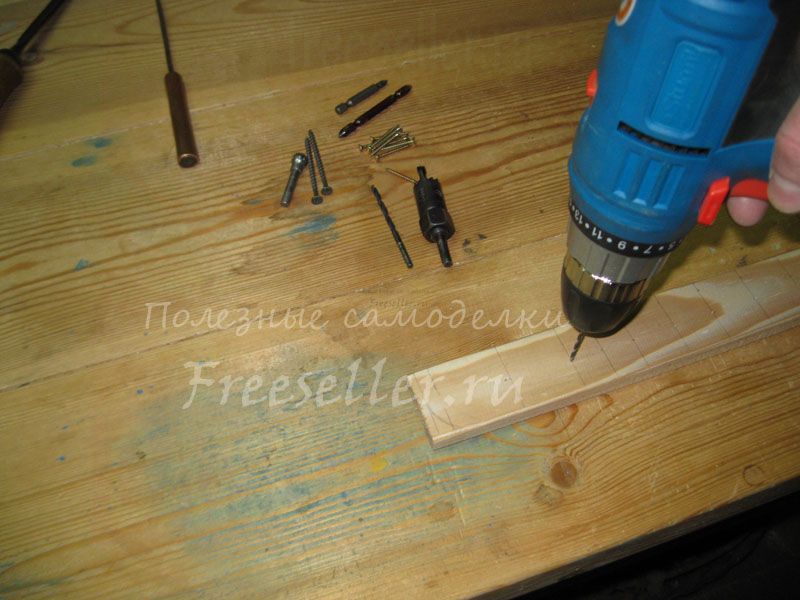

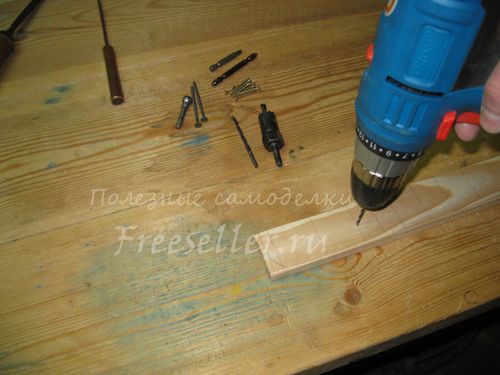

Сначала производим разметку деревянной планки - будущего держателя, накалываем центры будущих отверстий под штырьки-шурупы шилом и сверлим сами отверстия (можно сквозные), диаметром 2,5 мм.



Держатель для торцевых гаечных головок



Затем кольцевой пилой, пропиливаем глухое отверстие диаметром 19 мм, для ключа.



Держатель для торцевых гаечных головок



Полукруглой стамеской зачищаем это отверстие, удаляя лишнюю древесину.



Держатель для торцевых гаечных головок

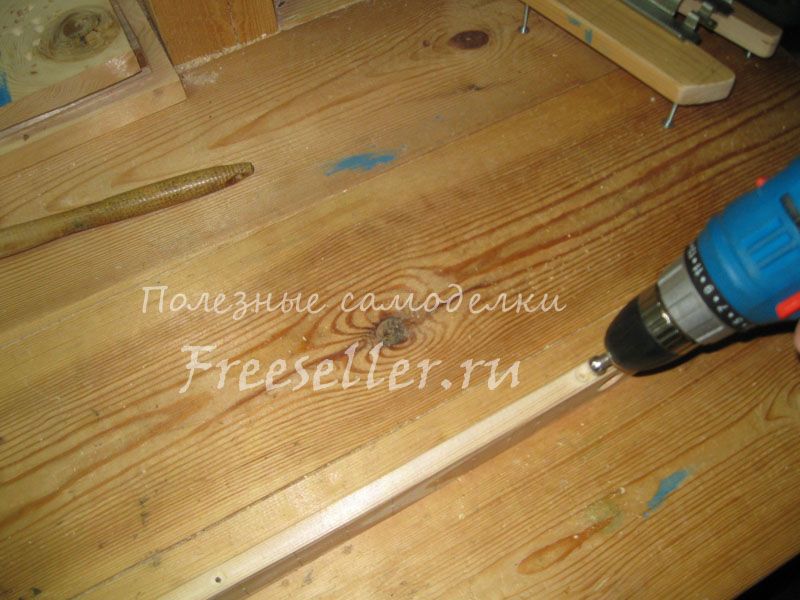

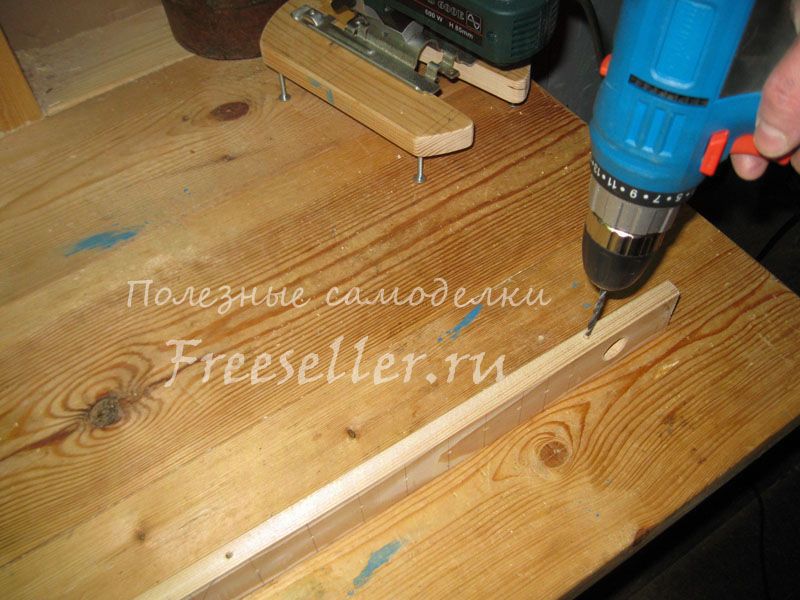

Сверлим поперек планки, два отверстия диаметром 4 мм, под длинные шурупы по дереву, для последующего крепления нашего держателя к стене.



Держатель для торцевых гаечных головок



Раззенковываем эти отверстия сферической фрезой по дереву, под головки шурупов.



Держатель для торцевых гаечных головок

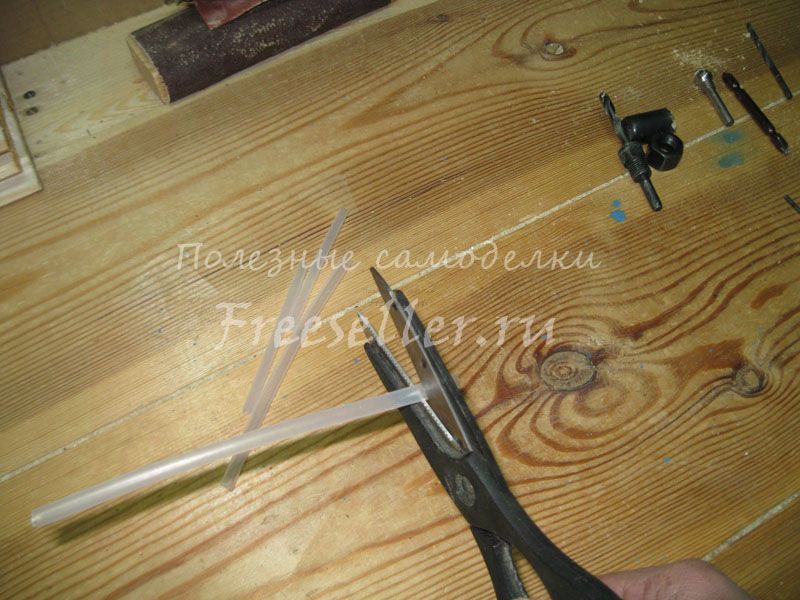

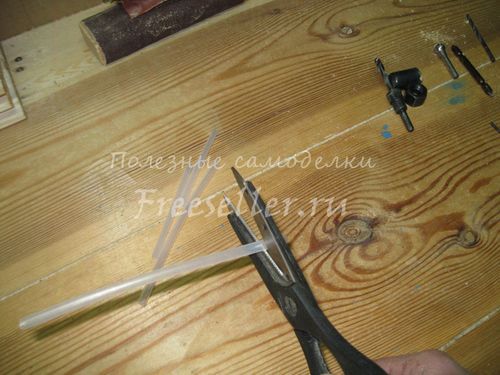

Затем нарезаем ножницами кусочки пластиковой трубочки, которые мы будем надевать на шурупы. Длина каждого кусочка примерно 25 мм.



Держатель для торцевых гаечных головок

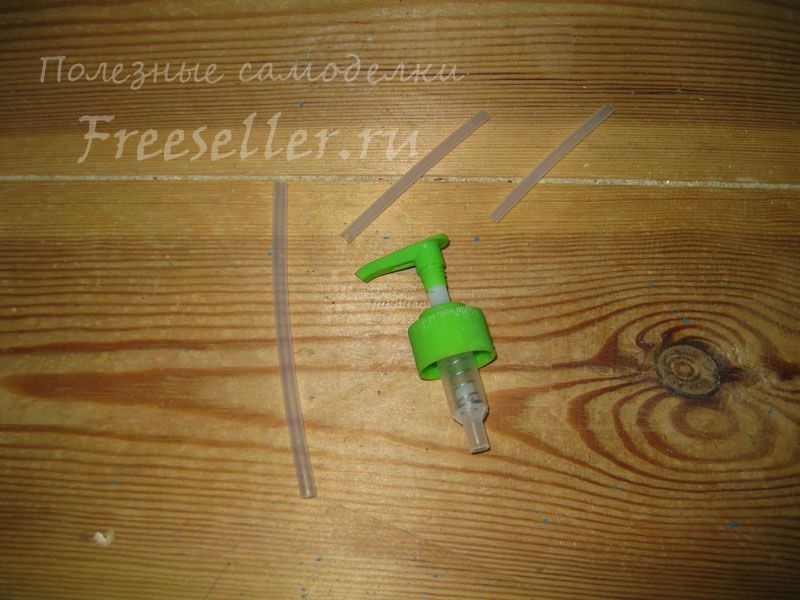

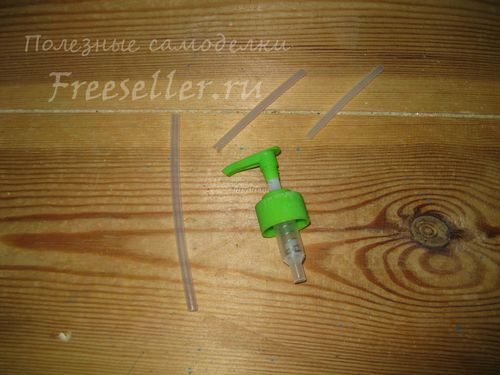

Пластиковые трубочки я взял от использованных флаконов жидкого мыла.



Держатель для торцевых гаечных головок

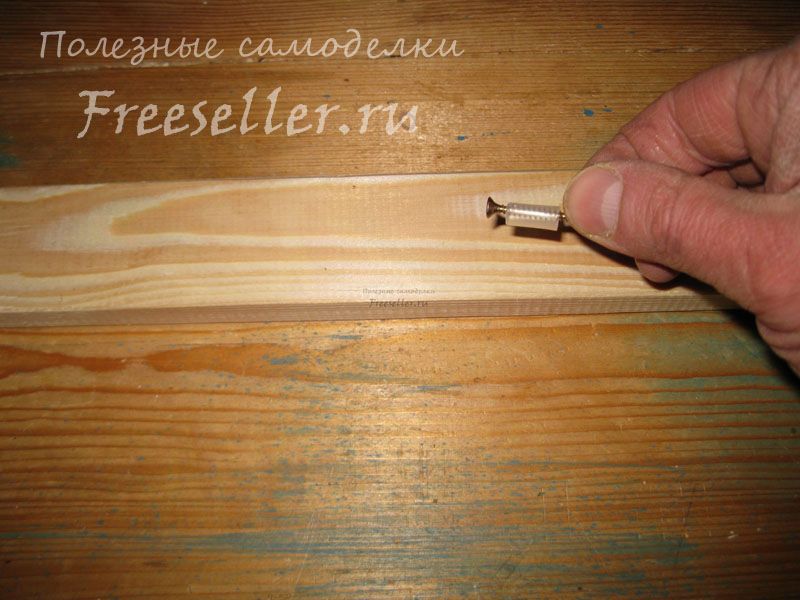

Теперь надеваем на каждый шуруп отрезок трубочки.



Держатель для торцевых гаечных головок

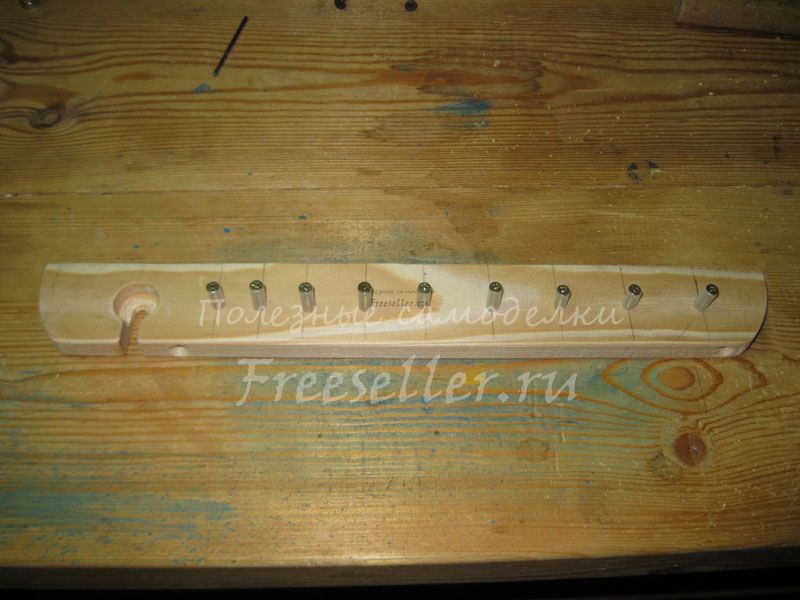

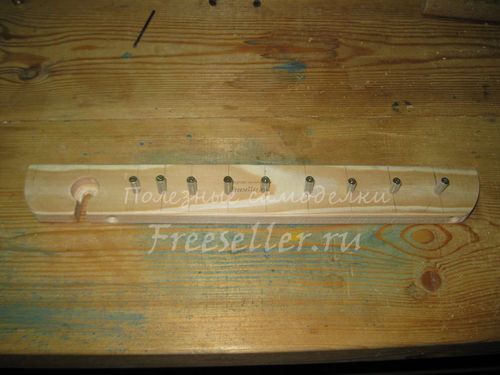

И вворачиваем эти шурупы в заранее просверленные отверстия диаметром 2,5 мм, до плотного прижатия пластиковых трубочек (но не перетягиваем).



Держатель для торцевых гаечных головок



Тут я хотел бы особо отметить, что необходимо использовать шурупы с небольшими головками (диаметром не более 6 мм.), иначе торцевые головки не будут на них одеваться.

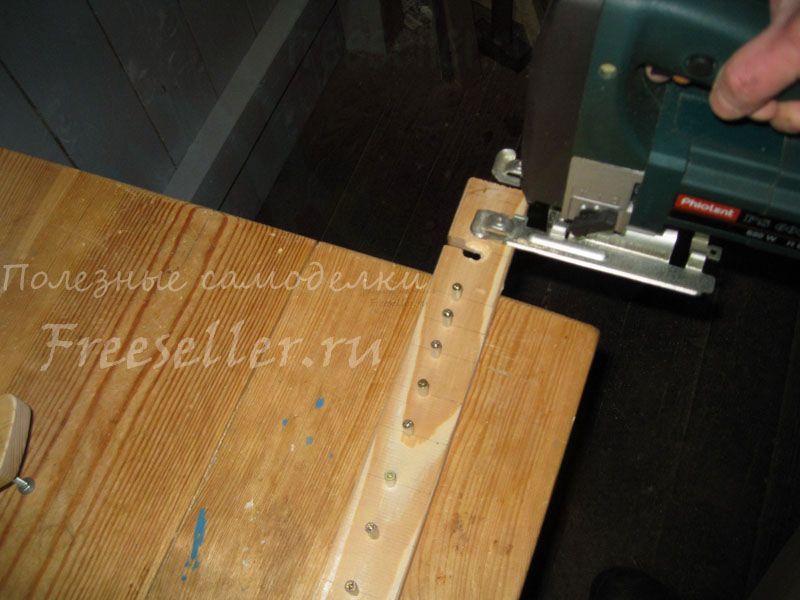

Затем производим все необходимые операции выпиливания лобзиком. То есть, выпиливаем паз в отверстии под ключ, а также выпиливаем сам держатель и закругляем его торцы.



Держатель для торцевых гаечных головок



После этого обрабатываем наш держатель наждачной бумагой, уделяя особое внимание кромкам и торцам.




И вот наш держатель почти готов!



Держатель для торцевых гаечных головок



Осталось только наклеить на него этикетки с надписями размеров головок, для большего удобства использования.

Такие этикетки можно сделать на компьютере и распечатать с помощью принтера, а затем вырезать их и скотчем приклеить к держателю.



Держатель для торцевых гаечных головок

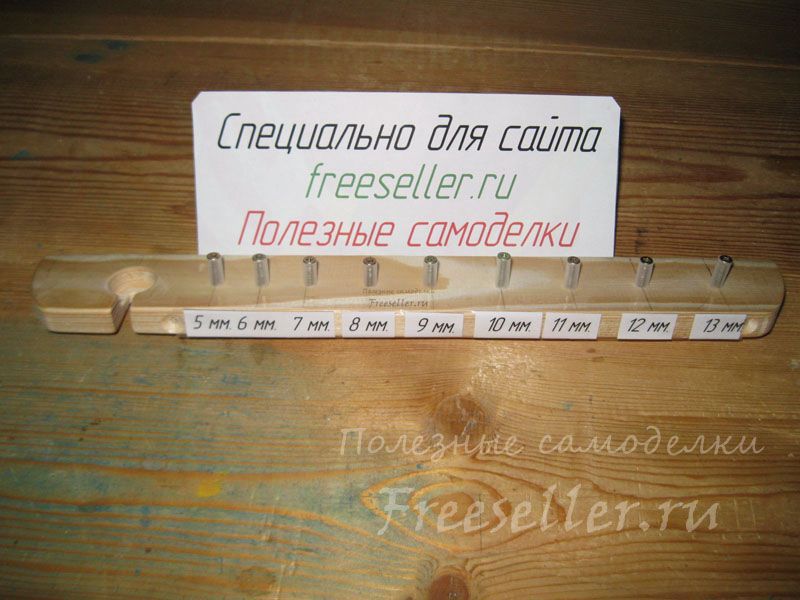

И вот наш держатель, готов окончательно!



Держатель для торцевых гаечных головок

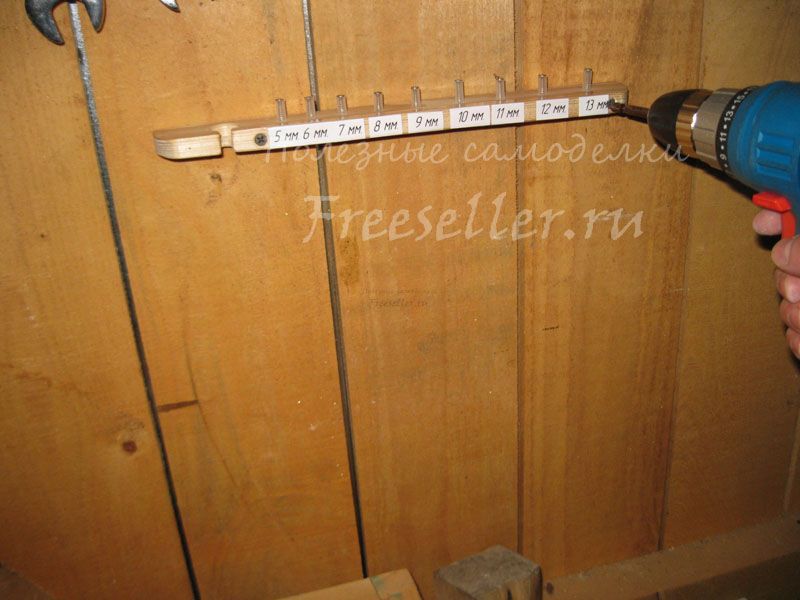

Теперь осталось только повесить его на стену.



Держатель для торцевых гаечных головок

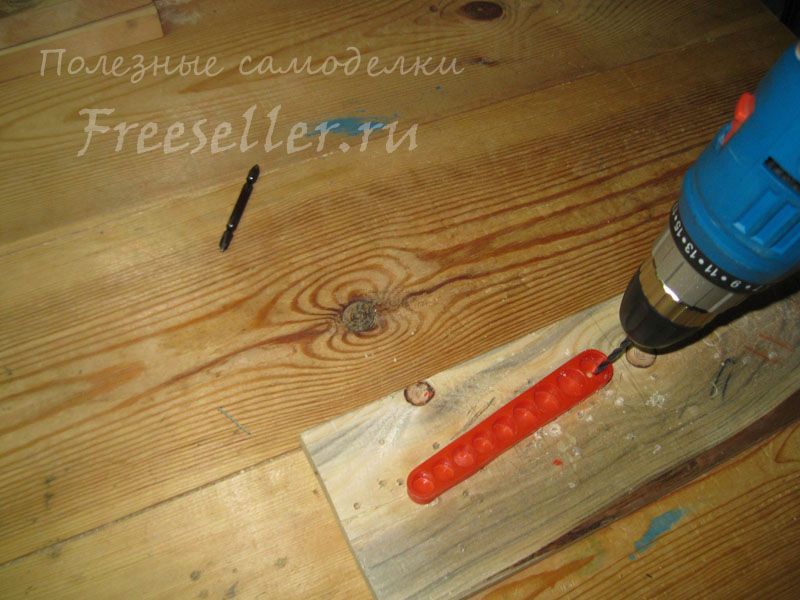

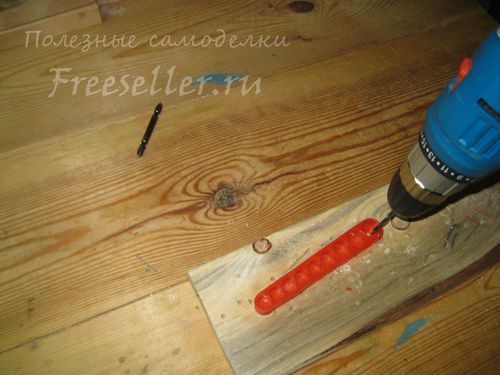

А в старом, пластмассовом держателе можно просверлить отверстие.



Держатель для торцевых гаечных головок



И забив гвоздик рядом с новым деревянным держателем, повесить его на этот гвоздик. Он может понадобиться, если возникнет необходимость переноски или транспортировки набора торцевых головок.



Ну а сами головки, можно теперь надеть на вертикальные штырьки держателя, а также повесить на него ключ.

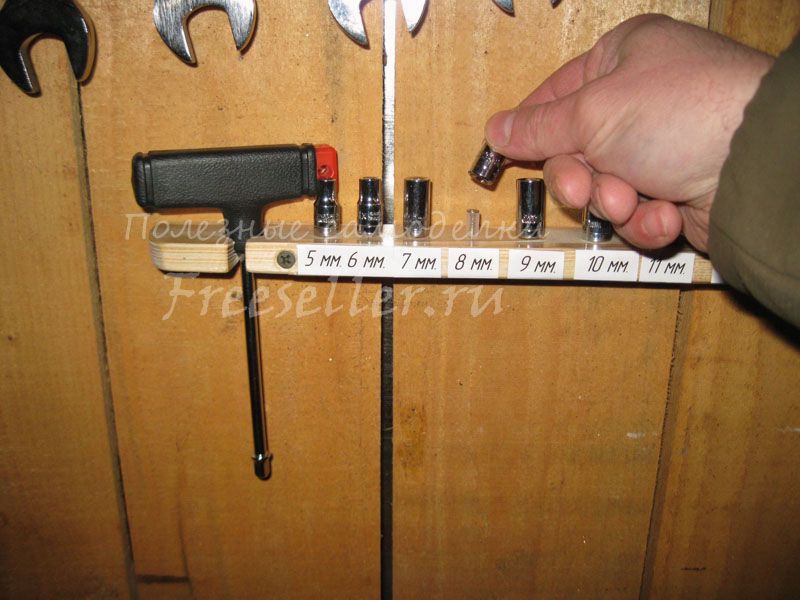

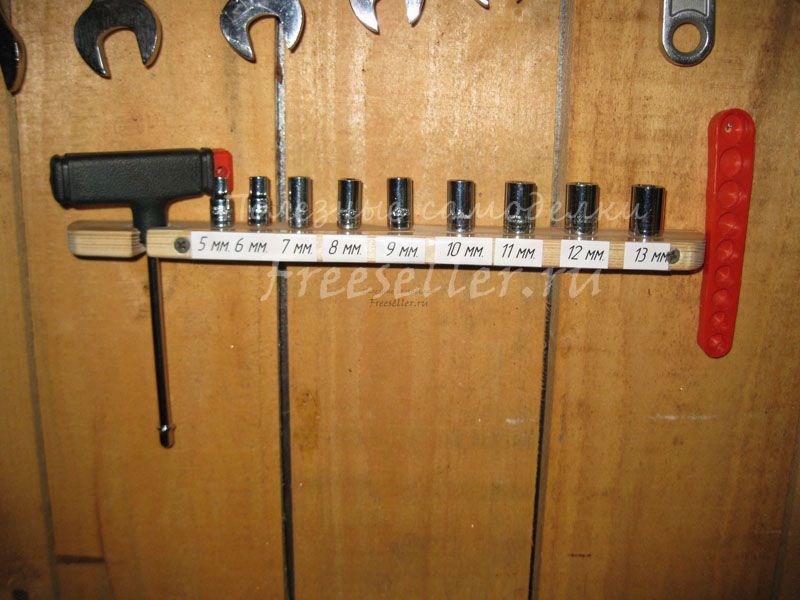

И вот как выглядит наш держатель, укомплектованный торцевыми головками.



Держатель для торцевых гаечных головок



Теперь торцевые головки очень удобно снимать и надевать на штырьки держателя. Да и держатся они очень надежно и никогда не упадут.



Держатель для торцевых гаечных головок



Кроме того, благодаря пластиковым трубочкам на штырьках-шурупах, торцевые головки очень мягко и плавно на них надеваются и не царапаются.



Ну и на этом у меня, пожалуй, все!

Всем пока и побольше полезных и нужных самоделок!
