Собираем электрическую сушилку для обуви своими руками.

Собираем приспособление для сушки обуви - электрическую сушилку из саморегулирующего термокабеля. Электрическая сушка для обуви может сделать осенне-зимний слякотный период намного комфортнее. Кроме того, сухая обувь - вопрос сохранения здоровья, поэтому это далеко не бесполезный прибор.

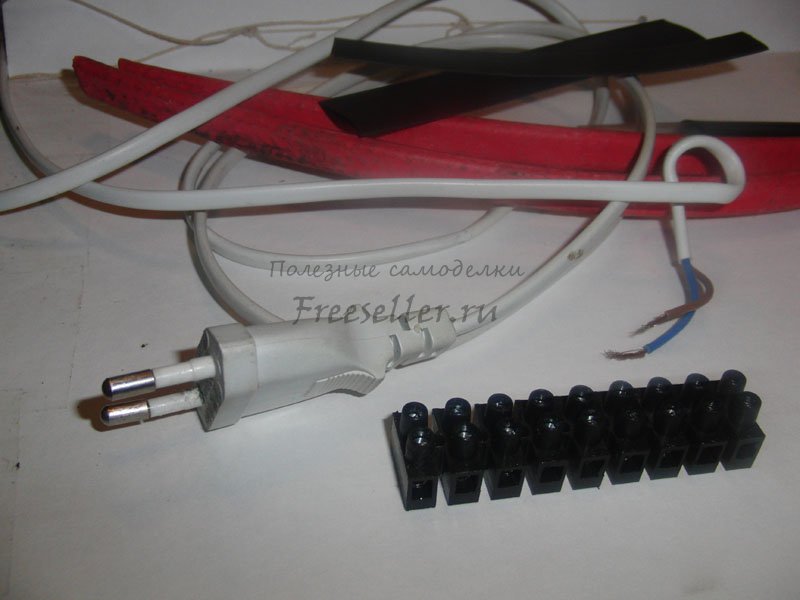

Нам потребуется:



- Обрезки термокабеля (можно от системы "тёплый пол");

- Медный двухжильный кабель сечением 1.5 кв.мм;

- Электрическая вилка;

- Диммер (можно и без него, если вам не надо регулировать нагрев сушилок);

- Изолента;

- Клеммная колодка.



Из инструментов нужен самый простой набор:



- Пассатижи;

- Отвёртка;

- Нож и бокорезы.



Сушилка для обуви своими руками



Процесс изготовления



Итак, из обрезков термокабеля длиной 35-50 см делаем петли-вкладыши две штуки.



Сушилка для обуви своими руками

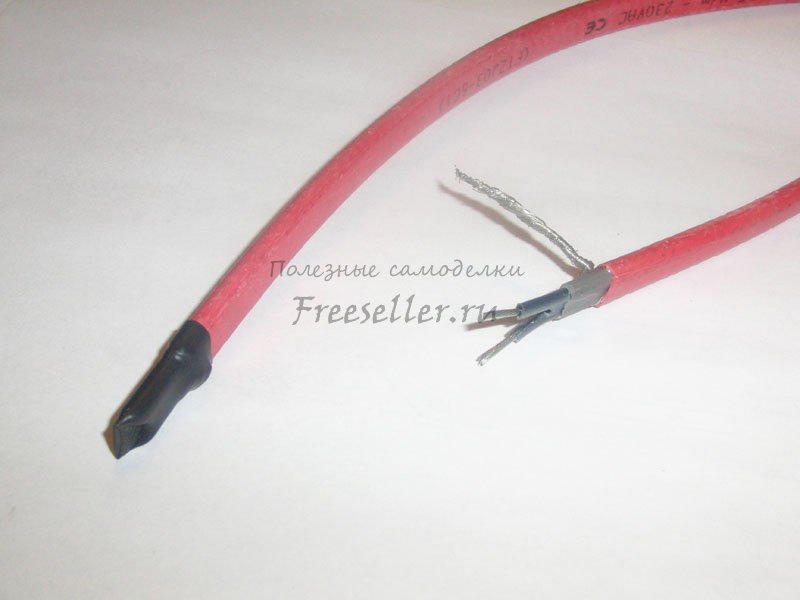

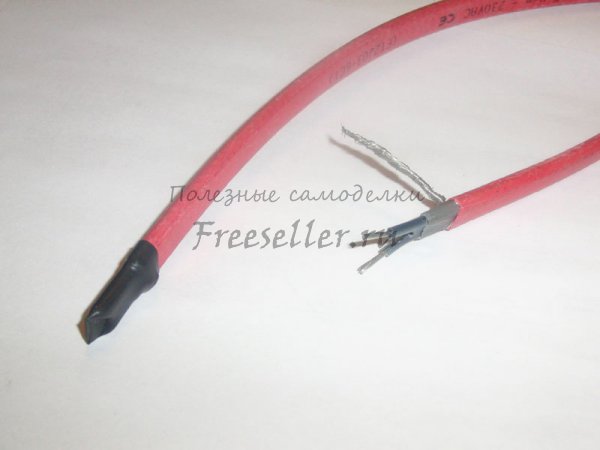

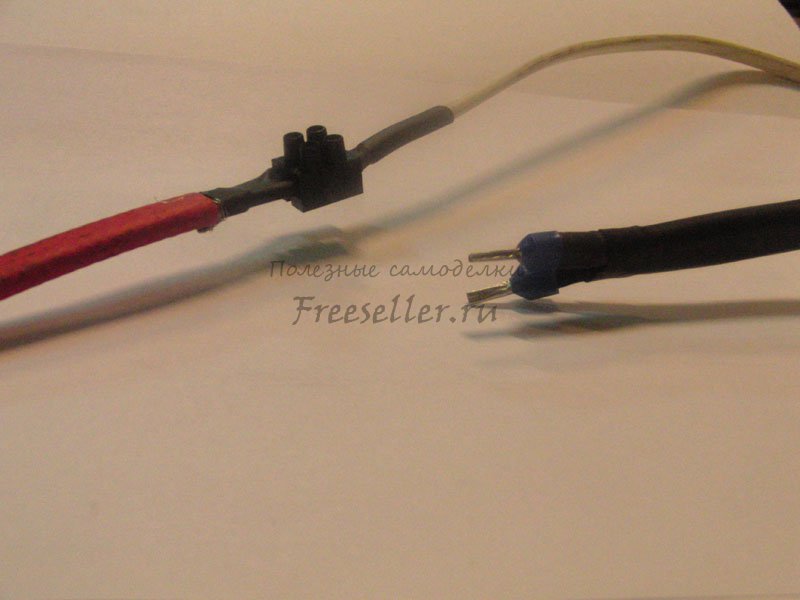

На двух отрезках кабеля делаем концевую заделку с одной стороны (см. фото) и подключаем клеммную колодку с другой стороны. Можно сделать не клеммное соединение проводов, а пайку.



Сушилка для обуви своими руками

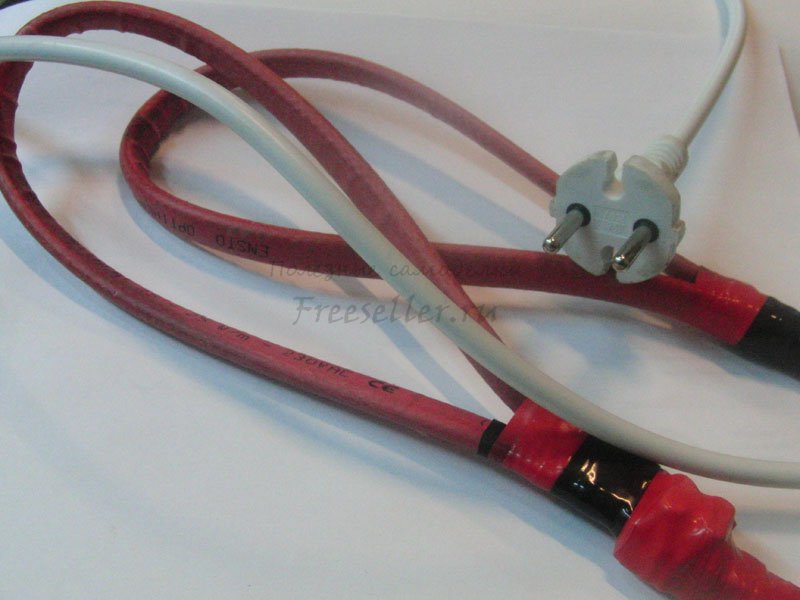

Две "петли" подключаем кабелем с вилкой параллельно. Дополнительно изолируем несколькими слоями изоленты или осаживаем термо - трубкой.



Сушилка для обуви своими руками

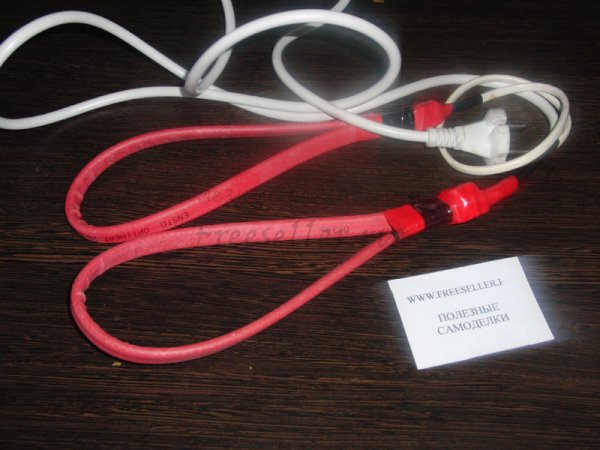

Делаем всё аккуратно и надёжно, ведь сушилку будем включать в сеть 220 вольт -ошибок быть не должно!



Сушилка для обуви своими руками



Демонстрация нагрева самодельной сушилки для обуви инфракрасным  бесконтактным термометром.



Сушилка для обуви своими руками



Важно! Термокабель помещаем в обувь для просушки и извлекаем только при отключенном питании!

Пренебрегать правилами Техники Безопасности НЕЛЬЗЯ!

Полезные Самоделки


Комментарии пользователей (20)
  1. MiK 540 146
    #1 MiK 13 января 2016 21:35
    Ну, по виду очень удобная сушилка! e179
    Самое главное, что она гибкая, а значит ее можно засунуть в любую обувь и большую и маленькую (например, детскую) и в обувь сложной конфигурации, скажем, сапоги с длинным голенищем.

    Да с помощью этой сушилки, можно и не только обувь сушить!
    Ее например, вполне можно использовать для сушки носков или перчаток и рукавиц! e113

    И кстати, а какая примерно получается мощность у такой сушилки и какова максимально достижимая температура?

  2. Михаил Рамзаев 147 40
    #2 Михаил Рамзаев 13 января 2016 21:41
    Мощность этой сушилки примерно 20-25 ватт( она зависит от длины кабеля).А нагрев от модели кабеля может до 90 градусов e111 !

    1. MiK 540 146
      #3 MiK 13 января 2016 21:48
      О, это хорошо!
      Мощность достаточно небольшая, значит не так накладно будет (можно и подлиннее кабель сделать)!
      Да и нагрев хороший - обувь будет довольно быстро сохнуть!
      Да в принципе, можно еще и диммер поставить для регулировки нагрева (для сушки разной обуви)!

  3. Михаил Рамзаев 147 40
    #4 Михаил Рамзаев 13 января 2016 22:00
    В описании было ,что можно поставить диммер, но для этой модели он не нужен-кабель не мощный,и он не может испортить обувь от сильного нагрева. e113 Это то самый кабель который я вам предлагал для зашиты теплицы от снега e139

  4. chrysolite 1 0
    #5 chrysolite 14 января 2016 11:52
    Сама по себе идея неплоха (похожа на кипятильник из бритвенных лезвий), но я бы не рискнул такой штукой пользоваться. Полотенцесушитель в ванной или обычная батарея отопления самое то и электричество экономит.

  5. GAUSS 9 0
    #6 GAUSS 14 января 2016 14:49
    Хорошая идея. Саморегулирующийся кабель полностью безопасен, его можно применять и в системах снеготаяния, а значит, при стопроцентной влажности. От меня есть три замечания:
    1. ОБЯЗАТЕЛЬНО переделать вилку на вилку с заземлением и подсоединить к нему медный луженый экран, который идет в виде оплетки под оболочкой и эксплуатировать с розеткой с заземлением. Это нужно для безопасности в случае КЗ от влаги.
    2. Кабель от теплого пола и кабель саморегулирующийся - это два разных кабеля, не путайте теплое с мягким. Ибо теплый пол - кабель резистивный, т.е. постоянного сопротивления, а саморег меняет мощность в зависимости от температуры окружающей среды.
    3. Ценник качественного саморега (ENSTO, DEVI и прочих европейцев, китайцы - некачественны и опасны) не очень гуманен - 400-600р/м. Так что недешевая будет сушилка, если кабель не халявный :)

    1. Михаил Рамзаев 147 40
      #7 Михаил Рамзаев 14 января 2016 17:37
      Хороший комментарий!Кабеля надо примерно 60 см - это 200-300 р/м. Срок эксплуатации неограничен так ,что средства с лихвой компенсируется e113 Сам пользуюсь больше 8 лет!!!!!!!!!!!А про заземление-так у нашей старой системы проводки ЭТОГО НЕТ! e133 И вилка с заземлением будет бесполезна e149

  6. GAUSS 9 0
    #8 GAUSS 14 января 2016 17:58
    Ну так он и не рассчитан под двухпроводную систему изначально :) Если брать изделие в сборе, т.е. кусок саморега с "холодным концом" (ПВС и евровилка), то вилки всегда идут с заземлением и все соединительные муфты родные тоже под это заточены. При такой длине как в сушилке все же не критично, но вот когда идет речь о десятках метров, а особенно о защите кровли или о погружении саморега в трубу (такие модели тоже есть), то там без этого никак уже.

    1. MiK 540 146
      #9 MiK 14 января 2016 21:54
      Жалко, что такой кабель не рассчитан под двухпроводную систему без заземления! e109
      У нас ведь тоже нет заземления! e118
      А я уже начал всерьез подумывать о применении такого кабеля в теплице - зимой для подогрева крыши и удалении с нее снега, а весной и летом для дополнительного подогрева, допустим, во время ночных заморозков. e101

      1. GAUSS 9 0
        #10 GAUSS 15 января 2016 09:27
        Выражусь иначе - работать саморег без заземления будет, но вот если случится пробой или КЗ - это может быть опасно и может привести к выходу его из строя. Но на свой страх и риск можно и без земли его использовать. Да и заземление на участке сделать несложно - в интернете море информации есть, как его изготовить в домашних условиях и при минимальных затратах. Да и потом, можно зделать заземление только для него, а в дом его не заводить :)

        1. MiK 540 146
          #11 MiK 15 января 2016 21:18
          Да, я Вас понял!
          Конечно саморегулирующийся кабель можно и без заземления использовать, и он при этом будет работать, но тут Вы правы, что это большой риск. Тем более в условиях теплицы, где почти всегда высокая влажность, а летом и вообще на внутренней стороне крыши, постоянно накапливается конденсат.
          Так что лучше действительно подумать об устройстве заземления, причем даже индивидуального (только для теплицы).

  7. Михаил Рамзаев 147 40
    #12 Михаил Рамзаев 14 января 2016 18:01
    Да! И подключаем к УЗО e181

  8. Михаил Рамзаев 147 40
    #13 Михаил Рамзаев 15 января 2016 21:24
    Я думаю с контуром заземления у вас проблем не будет e113 лопата ,садовый бур e130 и Ваши руки сделают это за один раз e182
    Если что- мы с GAUSSом проконсультируем! e139

    1. MiK 540 146
      #14 MiK 15 января 2016 21:31
      Это точно! e113
      Только для начала лета нужно дождаться (ну, или хотя бы весны)!
      А то у нас сейчас мороз, градусов 15 и долбить мерзлую землю, как-то не очень охота! e138

  9. debil 18 4
    #15 debil 16 января 2016 23:41
    А если кабель засунуть в трубу, а к концу трубы прикрутить небольшой вентилятор , и засунуть все это в ботинок, то процесс сушки ускоряется раз в 5—6.

  10. Михаил Рамзаев 147 40
    #16 Михаил Рамзаев 16 января 2016 23:48
    Мысль хорошая e179 !Громоздко только будет- вентилятор, провода.трубы.. e120

  11. debil 18 4
    #17 debil 17 января 2016 14:31
    Есть вентиляторы размером 40Х40 мм. Плюс к нему гофра от сифона с кухни 40 мм, и гибкое и легкое.

  12. Михаил Рамзаев 147 40
    #18 Михаил Рамзаев 17 января 2016 21:11
    Вентилятор на сколько вольт?

  13. debil 18 4
    #19 debil 18 января 2016 12:57
    есть на 12в

  14. Михаил Рамзаев 147 40
    #20 Михаил Рамзаев 18 января 2016 13:04
    Ещё и блок питания с проводами добавятся- нет лучше без этой приспособы e123 Вашим устройством можно отдельно пользоваться- сушить обувь воздухом комнатной температуры e189
