Автоматическая подсветка ящика своими руками на батарейках с таймером выключения.

Привет.

Предлагаю простую схему подсветки кухонного выдвижного ящика с таймером выключения. Подсветка включается на 15 секунд (мне этого достаточно).



Детали:



- Геркон КЭМ-3;
- Магнит D15Х4;
- Транзистор IRF840 (Можно любой n-МОП транзистор);
- Резистор 500 кОм;
- Резистор 300 Ом (для уменьшения искрения в момент зарядки конденсатора - можно не ставить);
- Резистор 20 Ом (для снижения тока светодиодной ленты - можно не ставить);
- Конденсатор 22мкф 16в;
- 25см светодиодной ленты;
- 8шт АА батареек (аккумуляторы использовать НЕЛЬЗЯ - высокий саморазряд);
- 1 метр двойного провода.

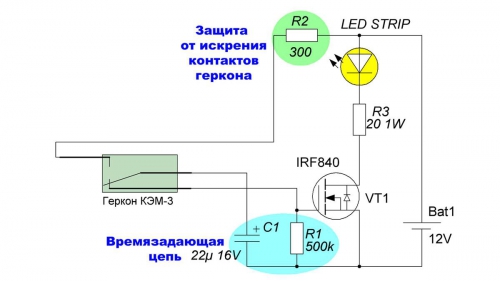

Схема

Автоматическая подсветка ящика своими руками на батарейках

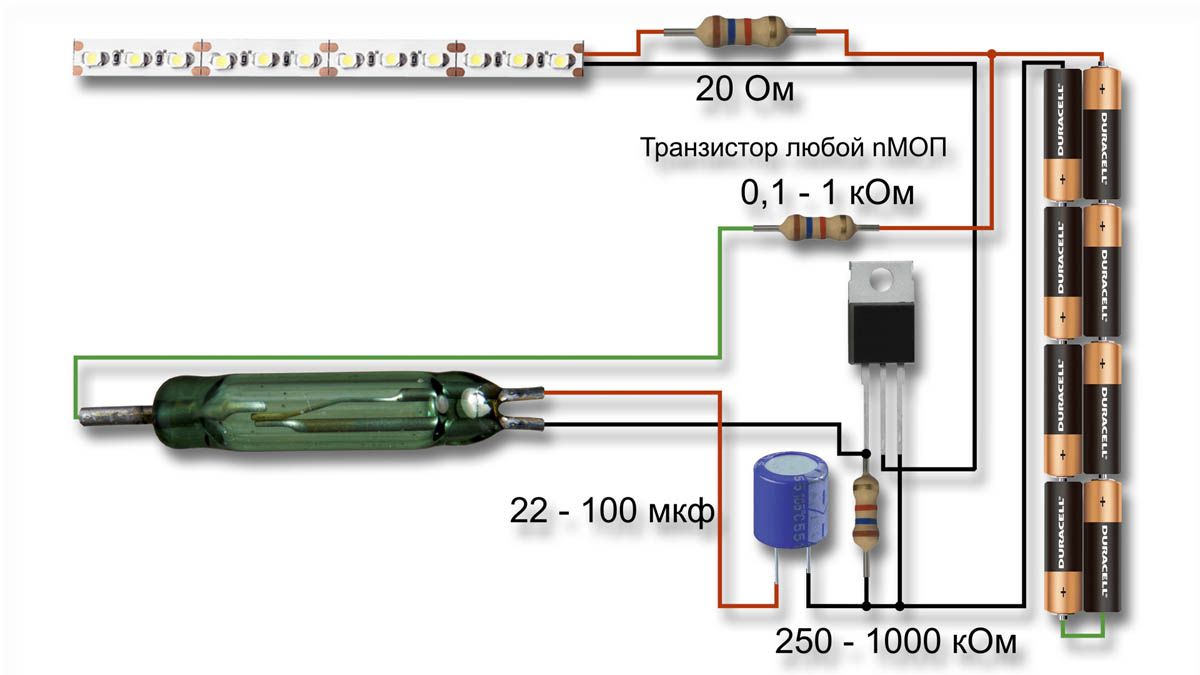

Кому-то будет так понятнее как паять.



Автоматическая подсветка ящика своими руками на батарейках



Таймер работает таким образом:



1. Когда ящик задвинут, конденсатор подключен к плюсу источника питания. Транзистор закрыт. Схема ничего не потребляет.
2. Когда ящик открыли - геркон вернулся в исходное положение. Заряженный конденсатор подключается к управляющему электроду транзистора и открывает транзистор. Светодиодная лента включается.
3. Конденсатор разряжается через резистор R1, напряжение на нем снижается и транзистор плавно закрывается.
Ток от источника питания равен нулю.
4. Ящик задвинули, конденсатор снова подключается к источнику питания через резистор R2.



От одного комплекта алкалиновых батарей подсветка должна проработать более 9000 включений.
Если по 10 включений в сутки примерно ~2,5 года.



Расчет такой:



- Емкость АА элемента 4 Ач;
- 4Ач /0,1А = 40 часов непрерывной работы;
- 1 час = 60 мин* 60 сек / 15 секунд = 240 включений в час;
- 40 часов * 240 включений = 9600 раз.



Процесс изготовления

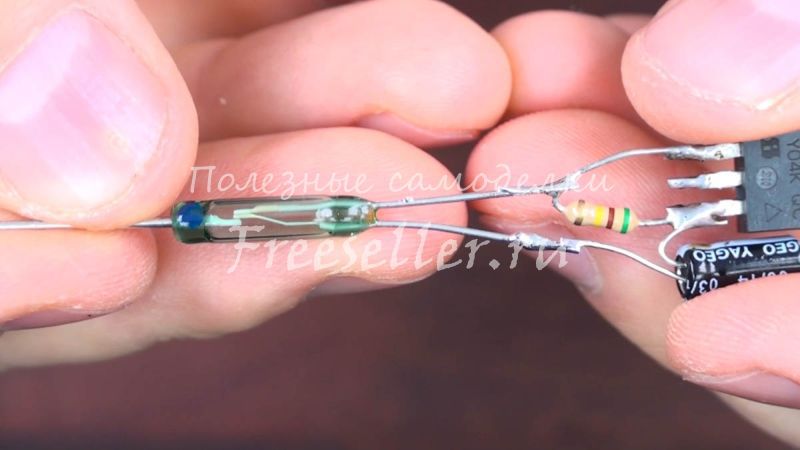

Паяем геркон.



Автоматическая подсветка ящика своими руками на батарейках

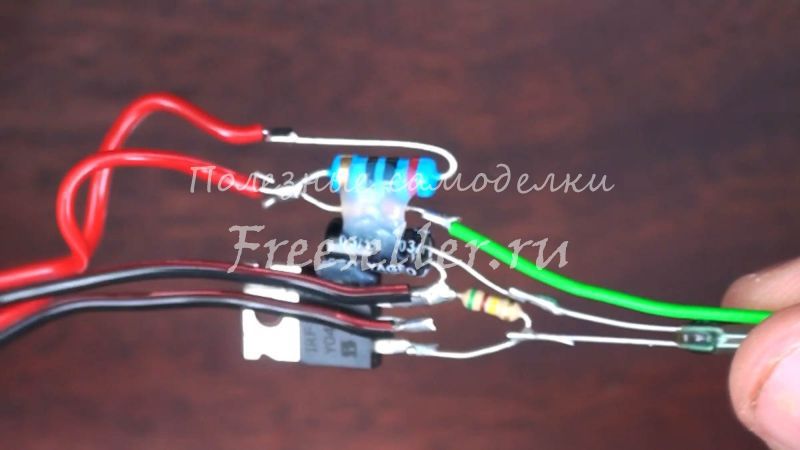

Таймер в сборе.



Автоматическая подсветка ящика своими руками на батарейках

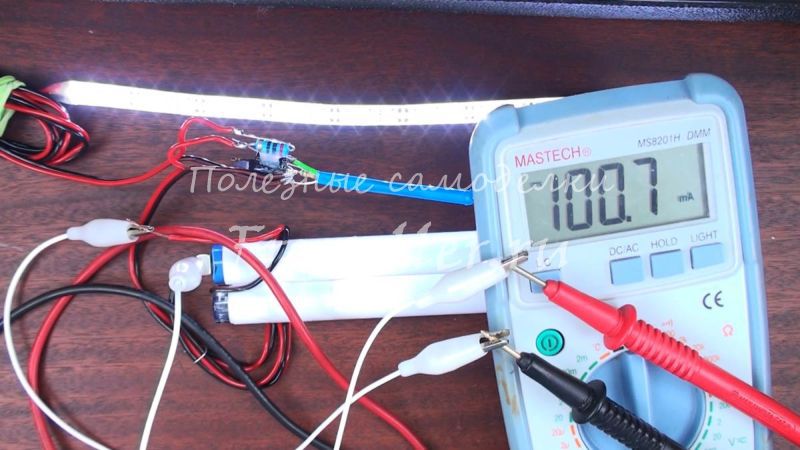

Замеряем ток.



Автоматическая подсветка ящика своими руками на батарейках



Приклеиваем таймер на место.



Автоматическая подсветка ящика своими руками на батарейках

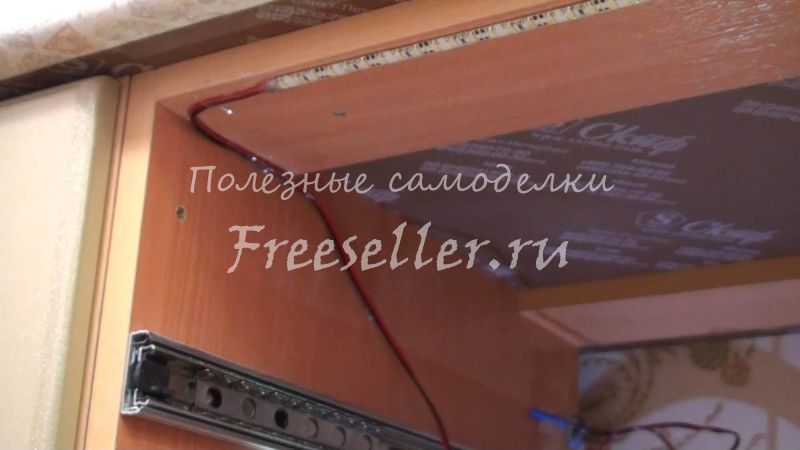

Клеим ленту.



Автоматическая подсветка ящика своими руками на батарейках

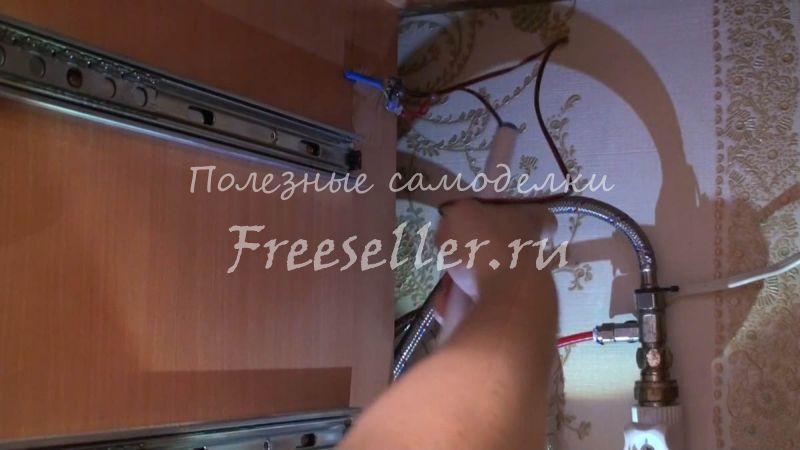

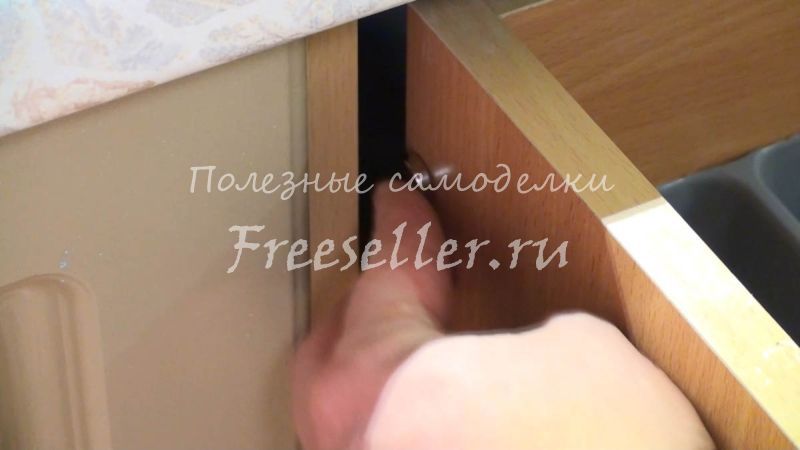

Магнит примагничиваем к шурупу.



Автоматическая подсветка ящика своими руками на батарейках

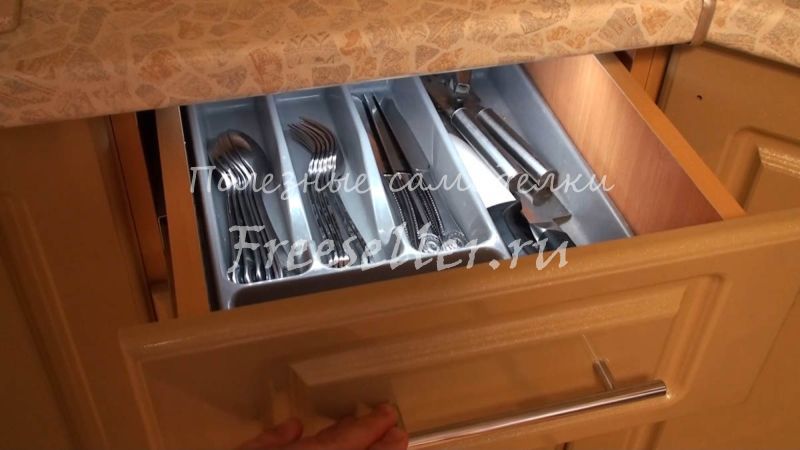

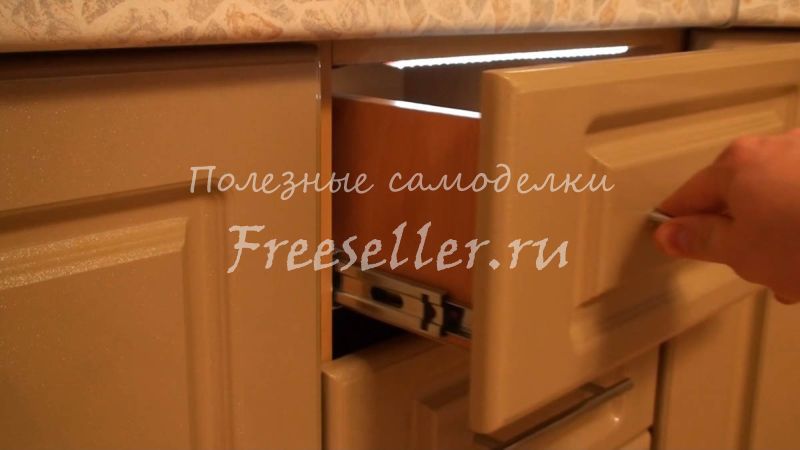

Что получилось.



Автоматическая подсветка ящика своими руками на батарейках



Автоматическая подсветка ящика своими руками на батарейках



Полная сборка подключение и демонстрация работы на видео.





Всем Удачи

Полезные Самоделки


Комментарии пользователей (4)
  1. Михаил Рамзаев 147 40
    #1 Михаил Рамзаев 19 февраля 2016 12:01
    Хорошая подсветка!Я бы применил её в труднодоступном месте e176 - под раковиной например.У меня там расположено мусорное ведро e177 ,такая подсветка нижнего отдела была бы мне очень удобна.При открытии дверцы свет включается e179 - попробую сделать e139

  2. Илья И 17 14
    #2 Илья И 19 февраля 2016 17:13
    Конечно делайте. В шкаф или в любое темное место. Даже в автомобиле для бардачка с питанием от АКБ.

  3. MiK 540 146
    #3 MiK 20 февраля 2016 21:04
    Да, идея хорошая!
    На кухне действительно много мест, где очень не помешала бы подобная подсветка!

    И кстати, возникает вопрос! А нельзя ли вместо батареек, использовать сетевой источник питания на 12 вольт, например, источник питания для светодиодных лент?

  4. Илья И 17 14
    #4 Илья И 20 февраля 2016 21:15
    Конечно можно, но теряется смысл в таймере, ведь если питание от сети то и подсветку можно не выключать пока открыт ящик. Если очень хочется с таймером то два варианта
    1. блок питания всё время в сеть включен и работа по вышеуказанной схеме.
    2. блок питания подключается в сеть например симистором, симистор включается оптроном, а оптрон работает по вышеуказанной схеме. Но оптрон потребляет 5-10 мА. Вообще то конечно можно обойтись вообще без батареек, там ещё 3-4-детали прибавляется.
