Авто самоделки. Авто пробник с двумя функциями


Авто пробник с двумя функциями своими руками.

Здравствуйте друзья.

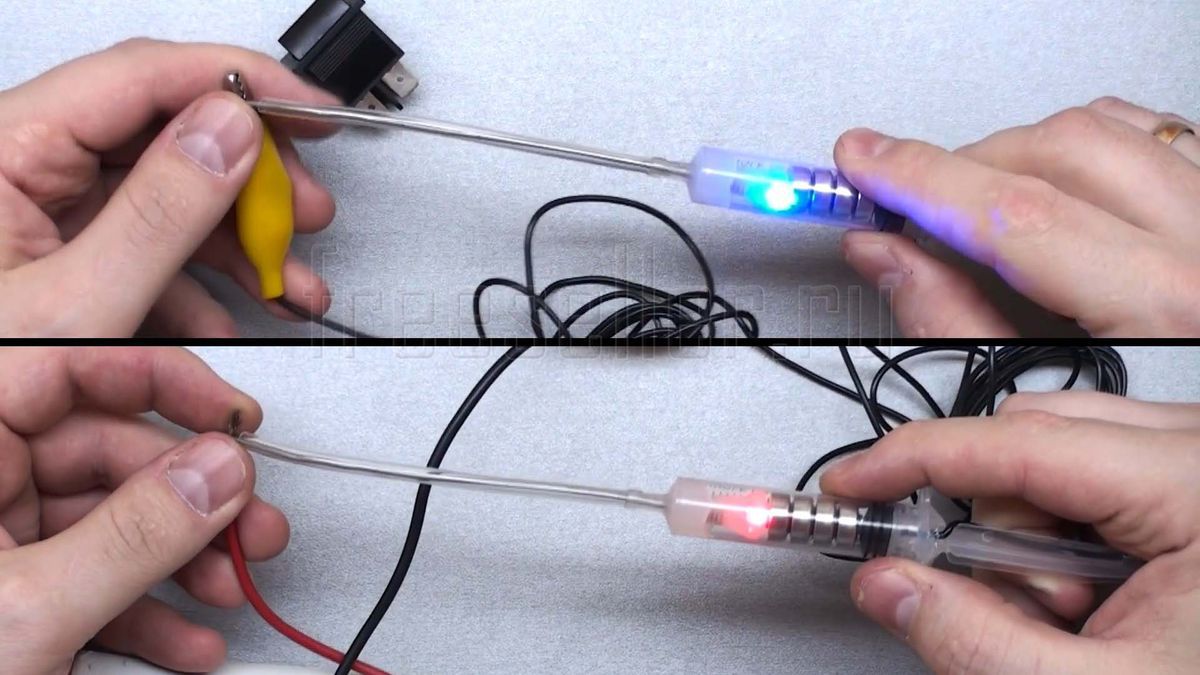

Сегодня мы будем делать вот такой автомобильный пробник.
Он имеет две функции, а именно - это показывать замыкание на массу, а также наличие напряжения 12 вольт.
И всё это подсоединив только один провод на массу автомобиля.

Необходимые материалы:



- Шприц на 5 кубов;
- 4 батарейки LR44;
- Два светодиода с резистором;
- Кусок стальной проволоки;
- Провод с зажимом на конце;

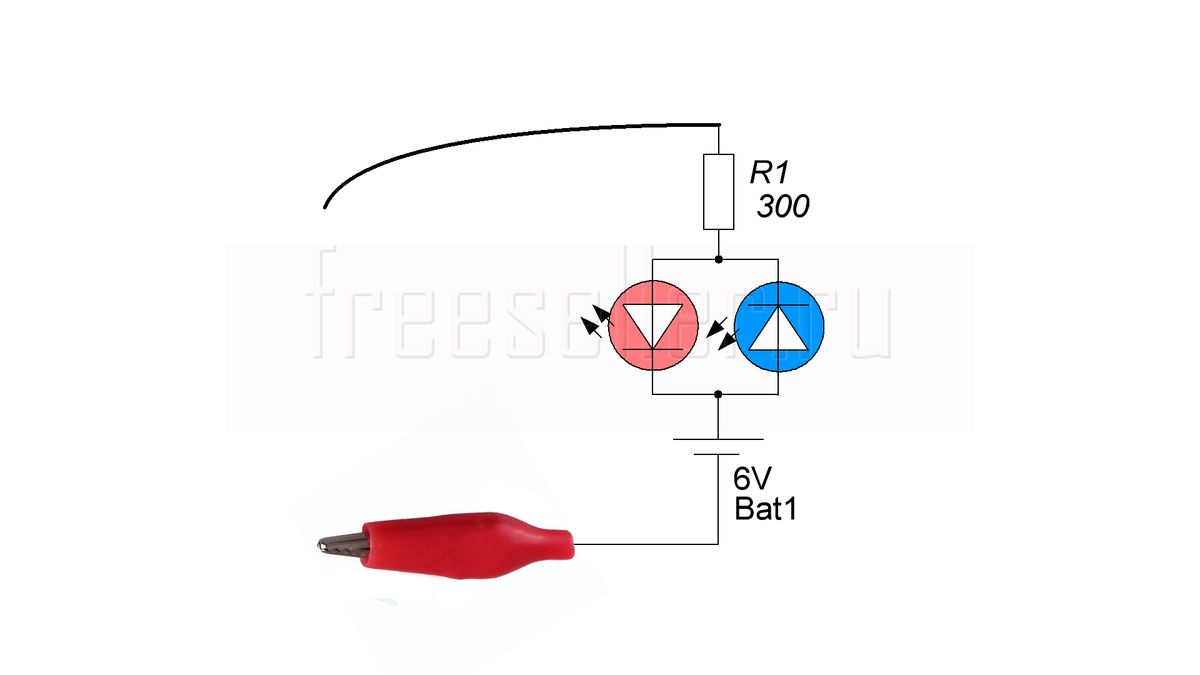

Схема пробника

Схема очень простая. Схема авто пробника с  2 -мя функциями



Процесс изготовления

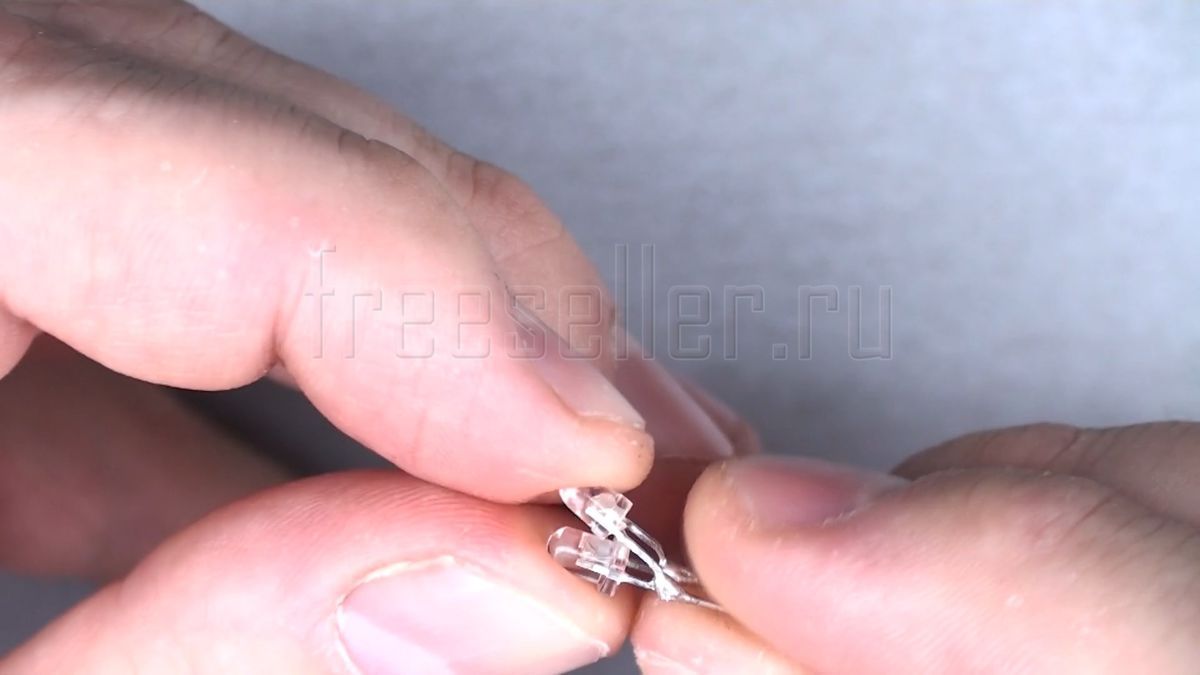

Сперва спаиваем встречно два светодиода.



Изготовление авто пробника своими руками

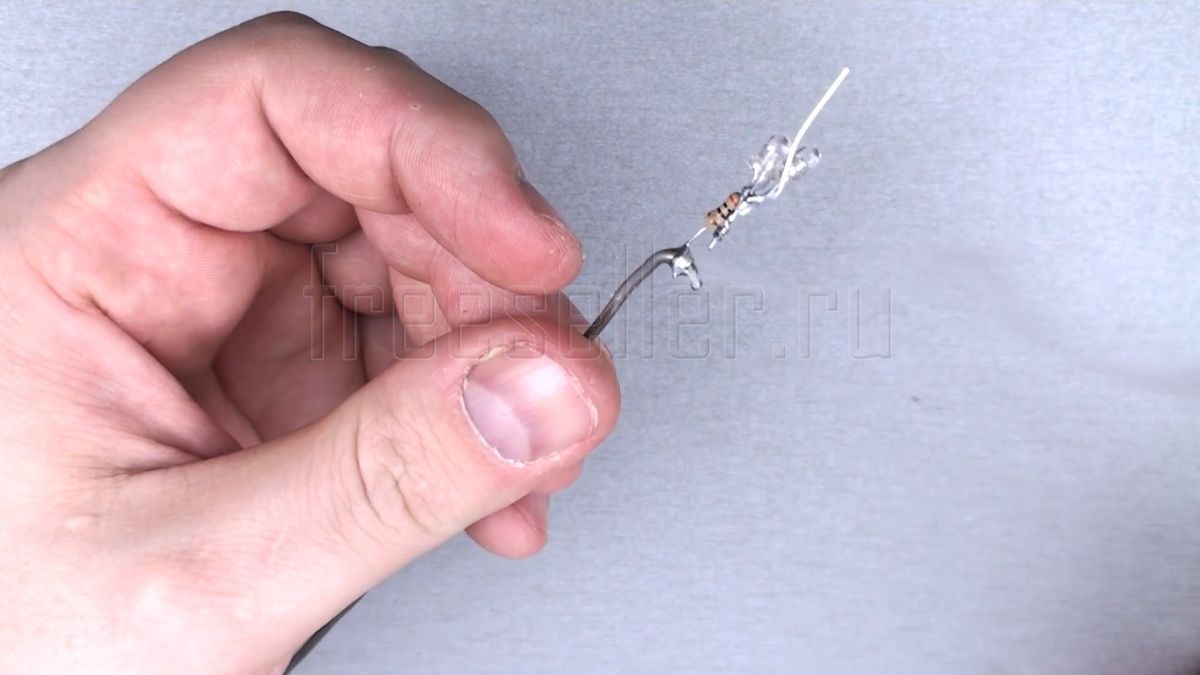

Один конец припаиваем через резистор к стальному щупу.



Изготовление авто пробника своими руками

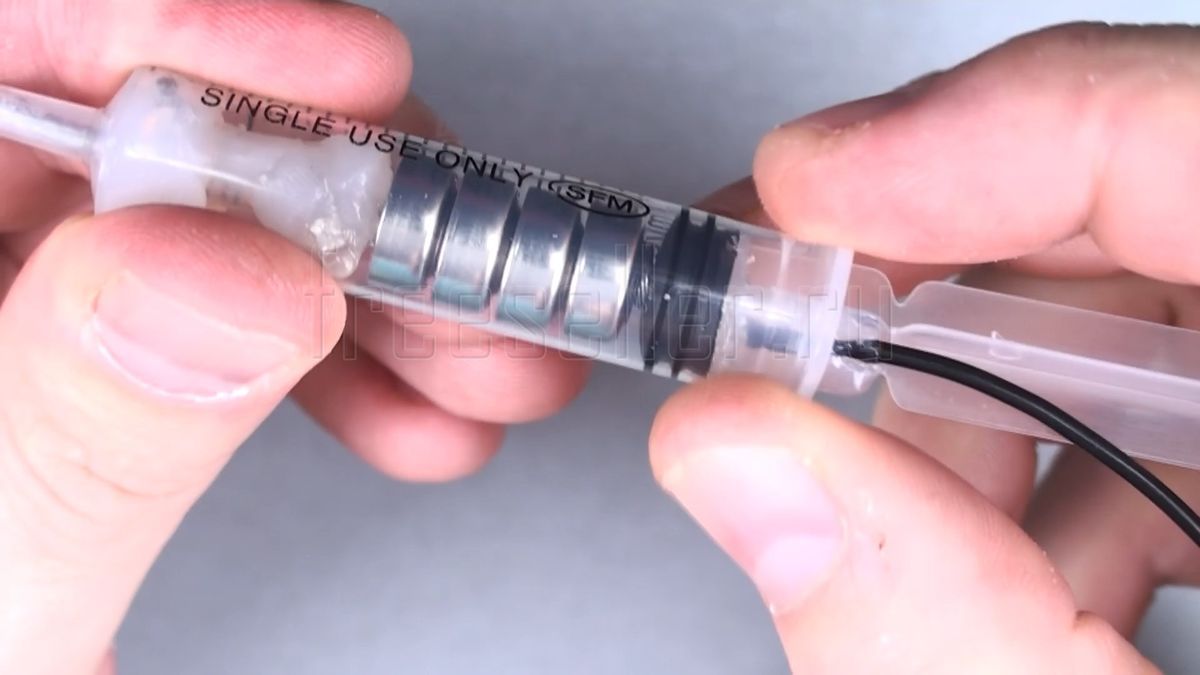

Устанавливаем на место батарейки.



Изготовление авто пробника своими руками


Изолируем щуп трубкой от медицинской системы.

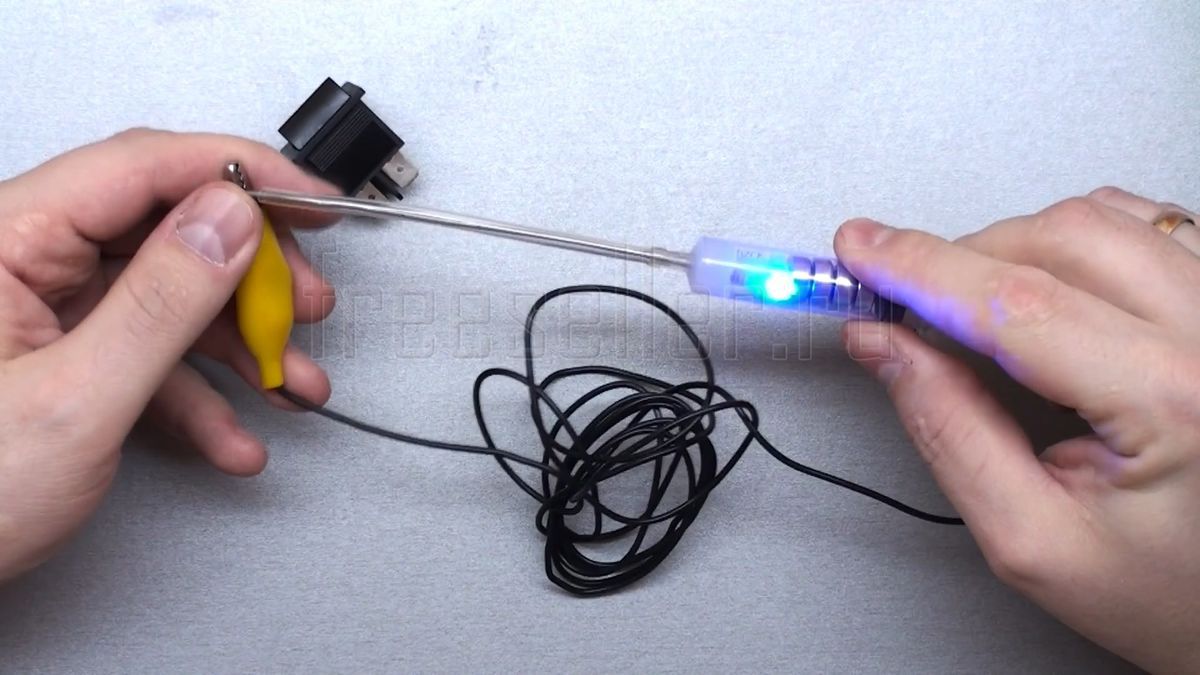

Проверяем замыкание на массу.



Авто пробник своими руками


Проверяем индикацию 12 вольт



Авто самоделки. Авто пробник с 2-мя функциями своими руками.


Теперь можно быстро проверить напряжение на любой клемме и одновременно замыкание на массу.

Также легко контролировать замыкание концевых выключателей или сигналы в кнопок.

А также исправность реле, предохранителей, лампочек, целостность проводов и наличие контакта.



Подробнее о сборке и работу можно посмотреть на видео:





Всем удачи.


Полезные Самоделки

  • Не нравится
  • 0
  • Нравится

Комментарии пользователей (4)
  1. debil 18 4
    #1 debil 13 марта 2016 20:32
    А если туда .добавить переключатель, и на вторую цепь повесить светодиод с лампочкой 2 вт, то получится вообще обалденный пробник, который может еще определять нагрузку в цепи.

  2. MiK 566 193
    #2 MiK 14 марта 2016 05:40
    Хороший пробник!
    И опять же, очень простой в изготовлении!
    И еще на мой взгляд, очень оригинальная идея, использовать в качестве корпуса пробника (да и в качестве батарейного отсека) одноразовый шприц. Надо будет взять на вооружение! :e113:

  3. Proton Wira 1 0
    #3 Proton Wira 22 марта 2016 22:26
    А разве батарейкам ничего не будет при прозвонке +12В?

    1. Илья И 17 14
      #4 Илья И 22 марта 2016 23:28
      Нет, чуток подзарядятся
      вы же не час будете прозванивать
