Стойка для штанги сделанная своими руками. Стойка не разборная, регулируется по высоте, имеет Н - образную форму, устойчива. В общем заходите, смотрите фото, читайте, в конце как обычно есть видео, можете смотреть если вам интересно также нужны размеры, пишите комментарии, обязательно отвечу.

Всем привет! В этой статье я буду описывать процесс, как мы с братом изготавливали "Стойку для Штанги" своими руками.
Как и всегда у нас не новый материал, поэтому изготовление донной стойки было не быстрым. Хотел выделить, что проект не сложный:





- основной материалом служила труба Ф57;
- также немного трубы Ф40;
- лист железа толщиной в 6мм;
- Прут Ф10мм - 20см;
- Полоса железная обычно используется в качестве заземления.

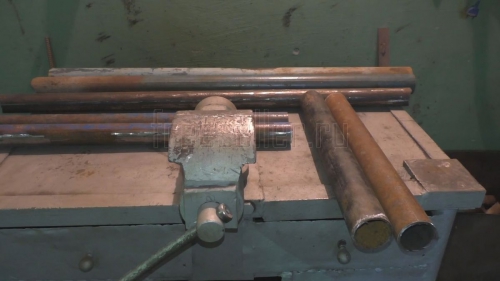

На фото как вы уже заметили, я приготовил наши заготовки из трубы.

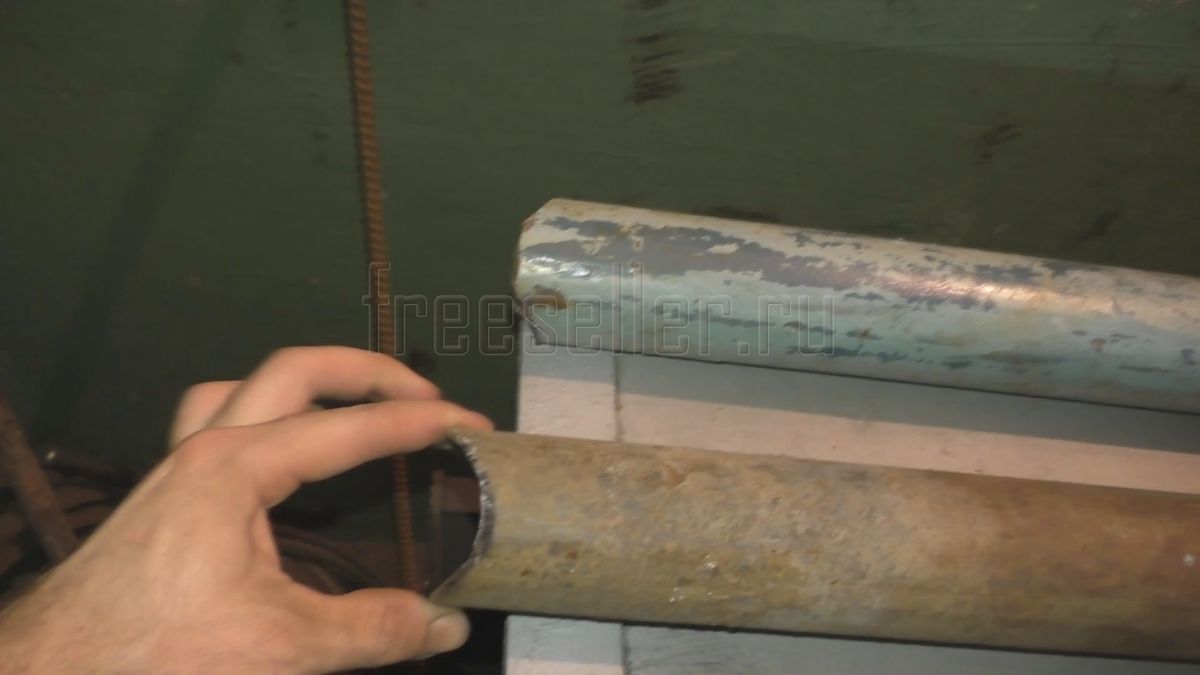

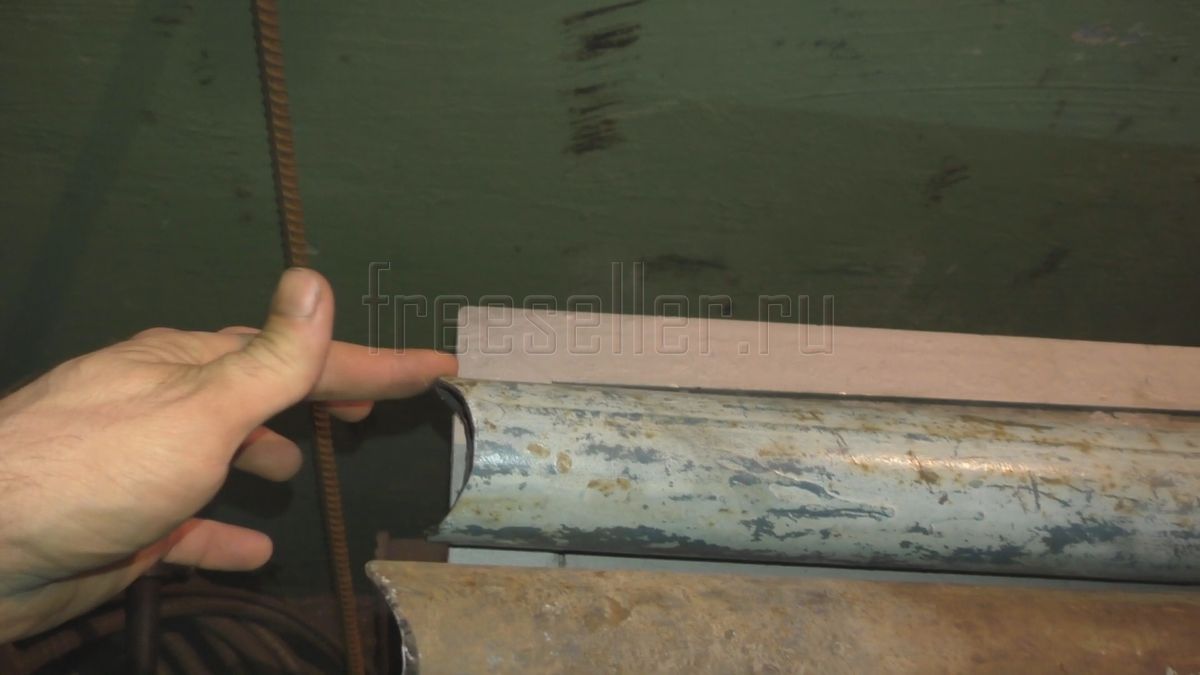

Обратите внимание, на трубе диаметром Ф57 я вырезал вот такой галтер. Для чего я это сделал? Хороший вопрос, на который следует простой ответ. Для большего площади соприкосновения с трубой на Т- образных врезок это просто не заменимый вырез.

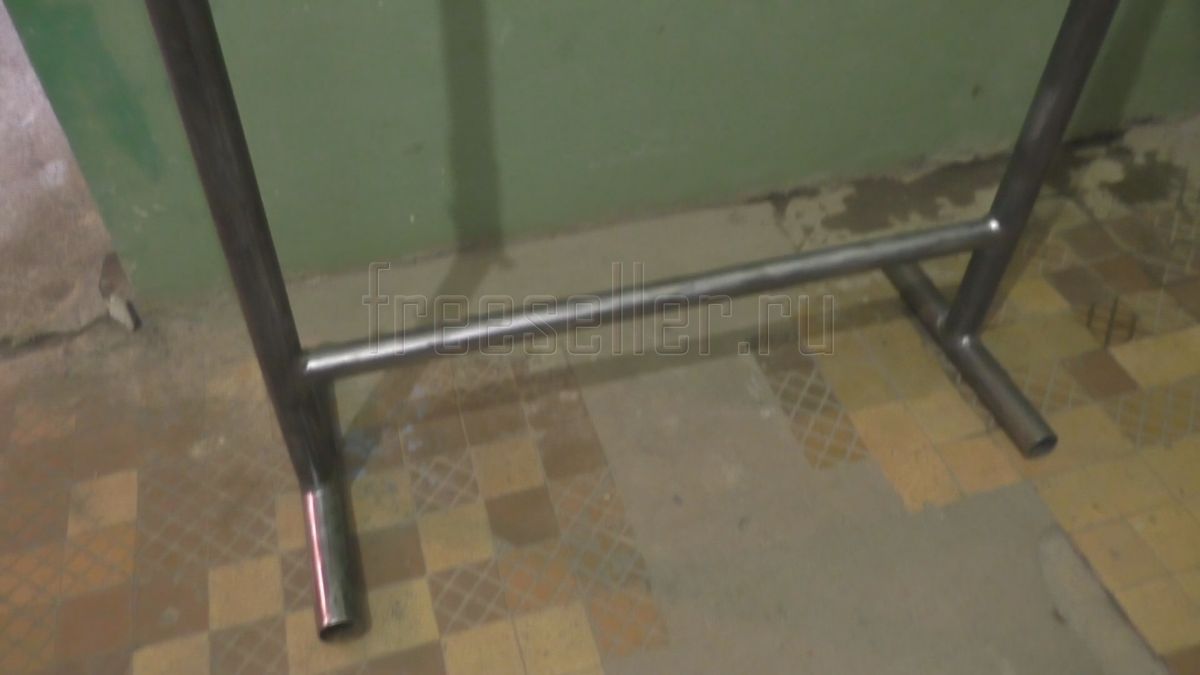

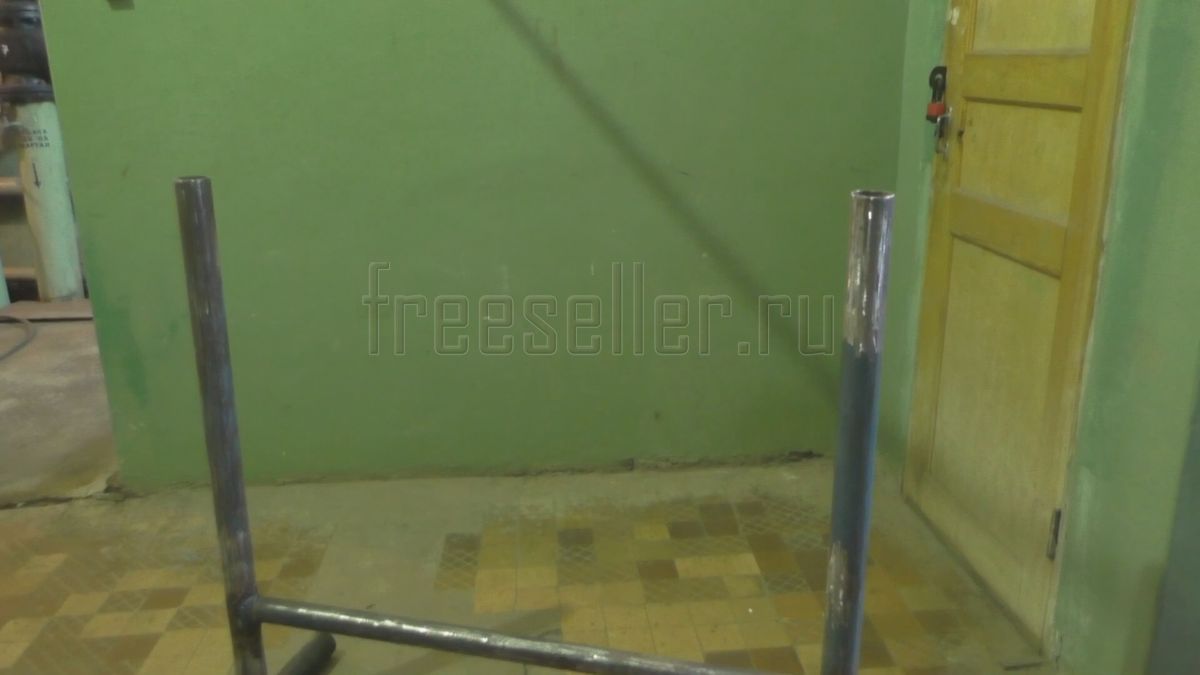

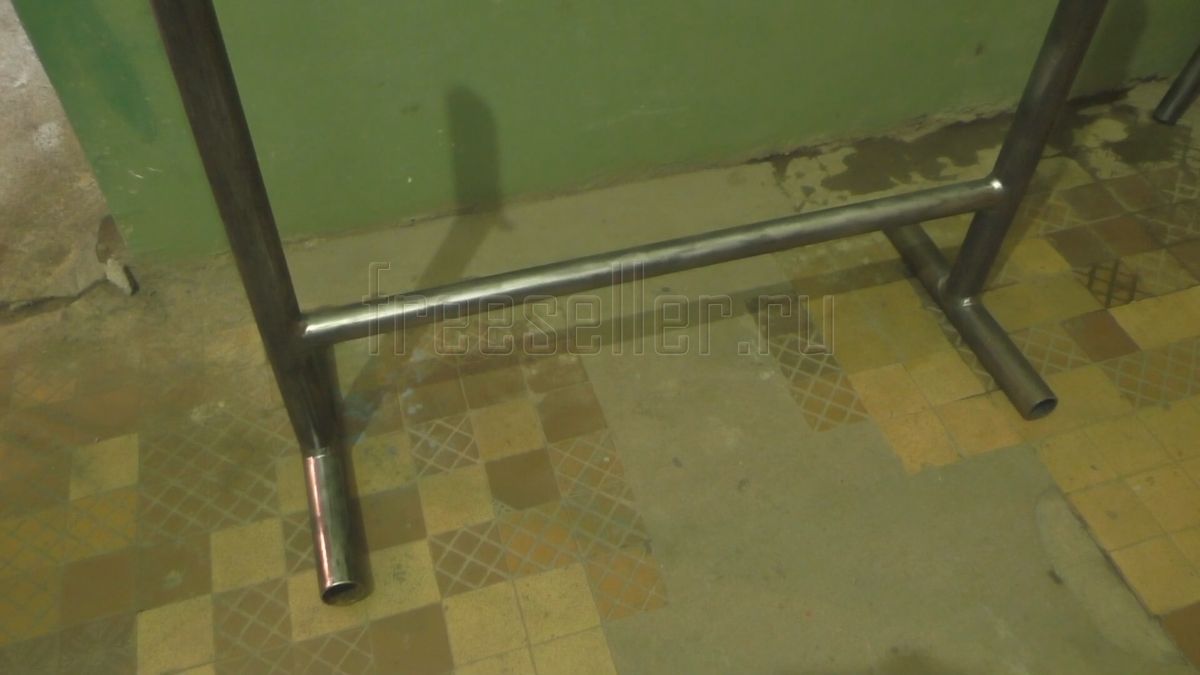

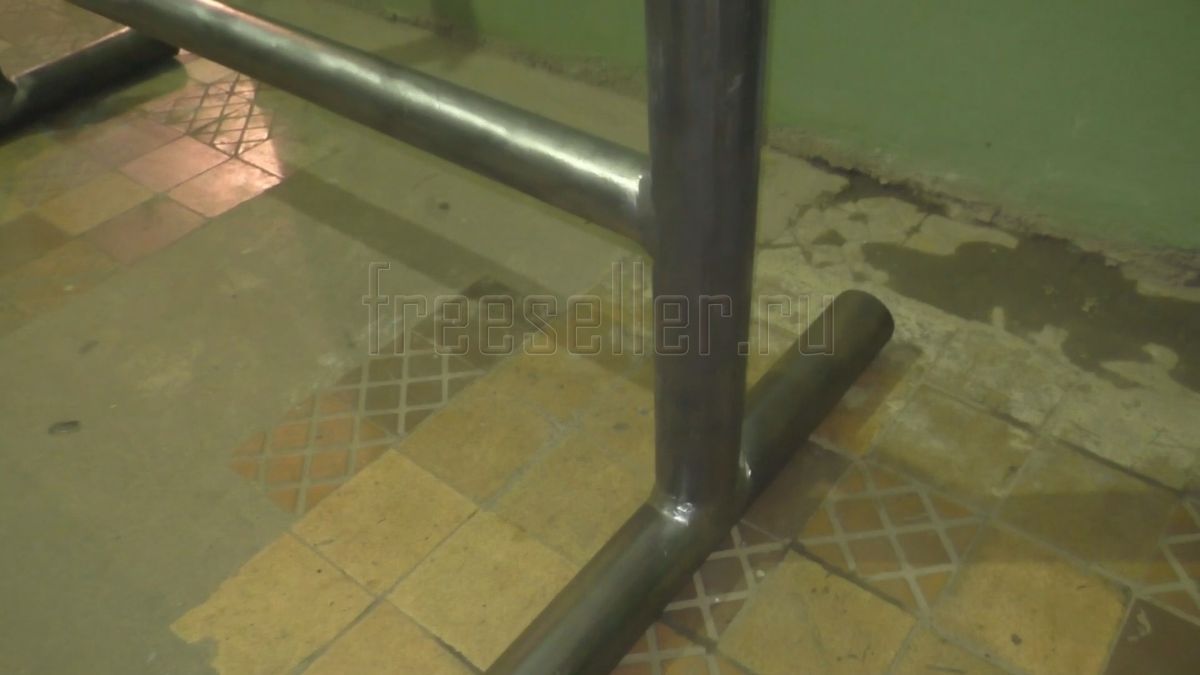

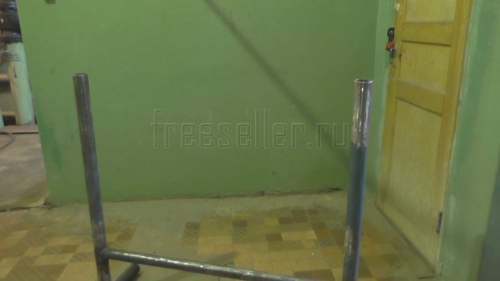

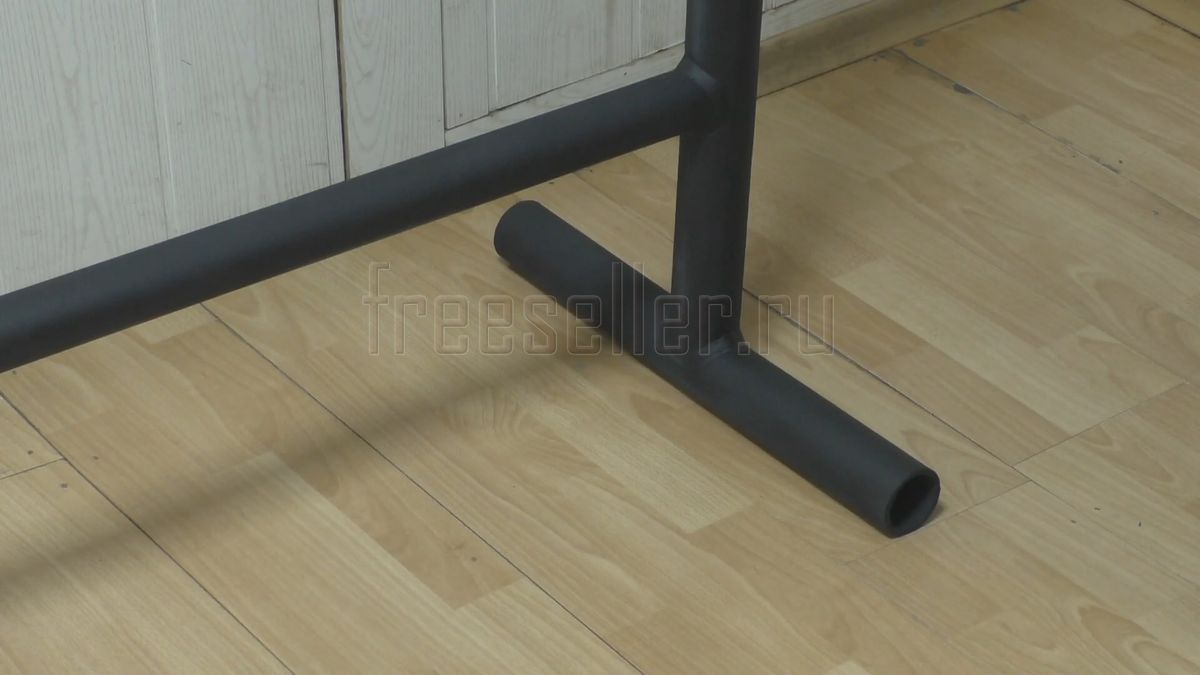

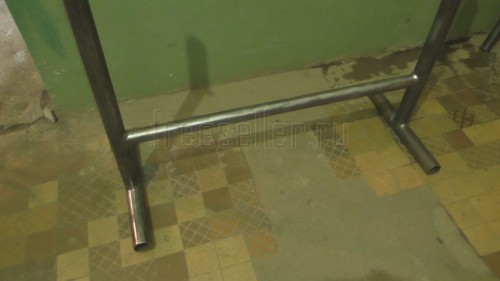

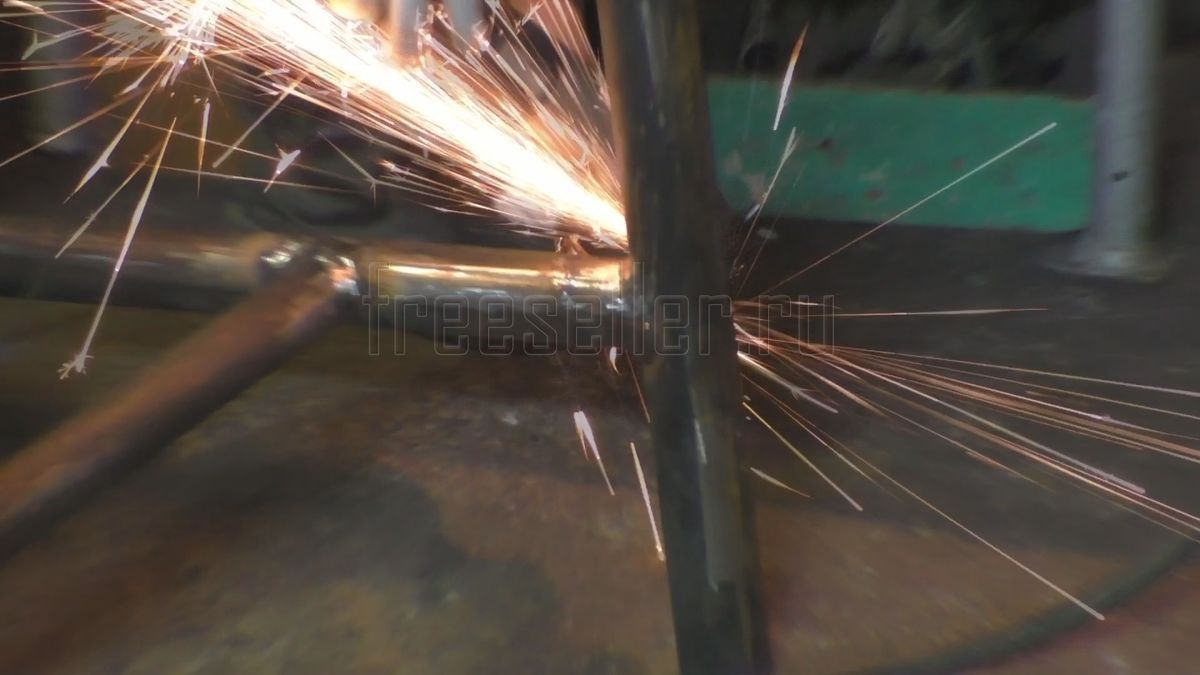

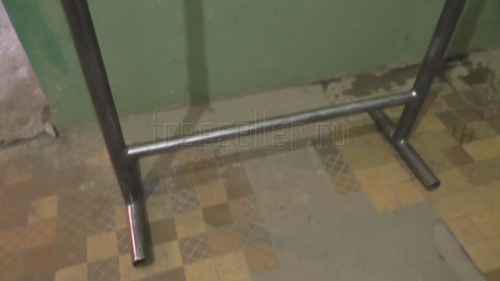

Собираем наши заготовки при помощи сварки и получаем вот такую Н-образную форму. И назовем её нижняя часть нашей стойки. И так мы собрали нижнюю часть, теперь нам нужно облагородить места сварки. Убираем все не ровности сварки и шлака зачищаем и немного шлифуем. Одно примечание зачистку сварочного шва не увлекайтесь, так как этим самым вы ослабите шов, что недопустимо для данной стойки. Стойка должна отличаться прочностью и выдерживать большую нагрузку.











Ну и шумная же это болгарка в ушах все звенит)), пришлось купить наушники которые я всегда игнорил и думал, что это дешевый понт*, признаю, был не прав исправился))

Когда купил, то ощутил всю прелесть работы с болгаркой.

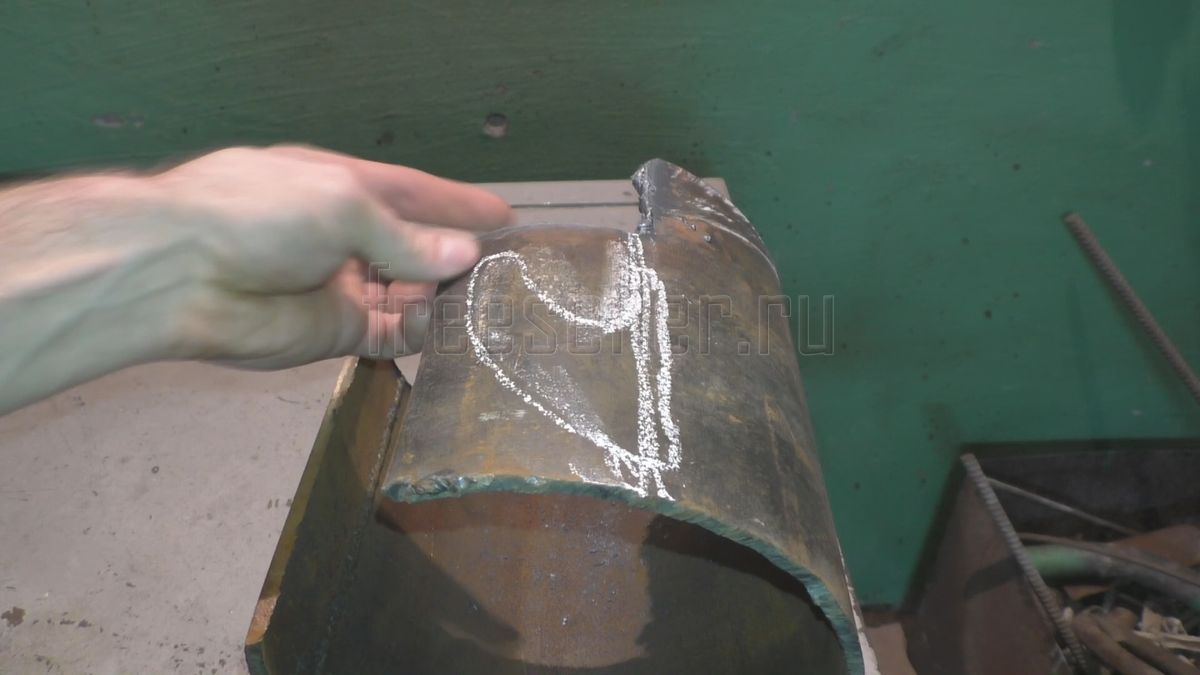

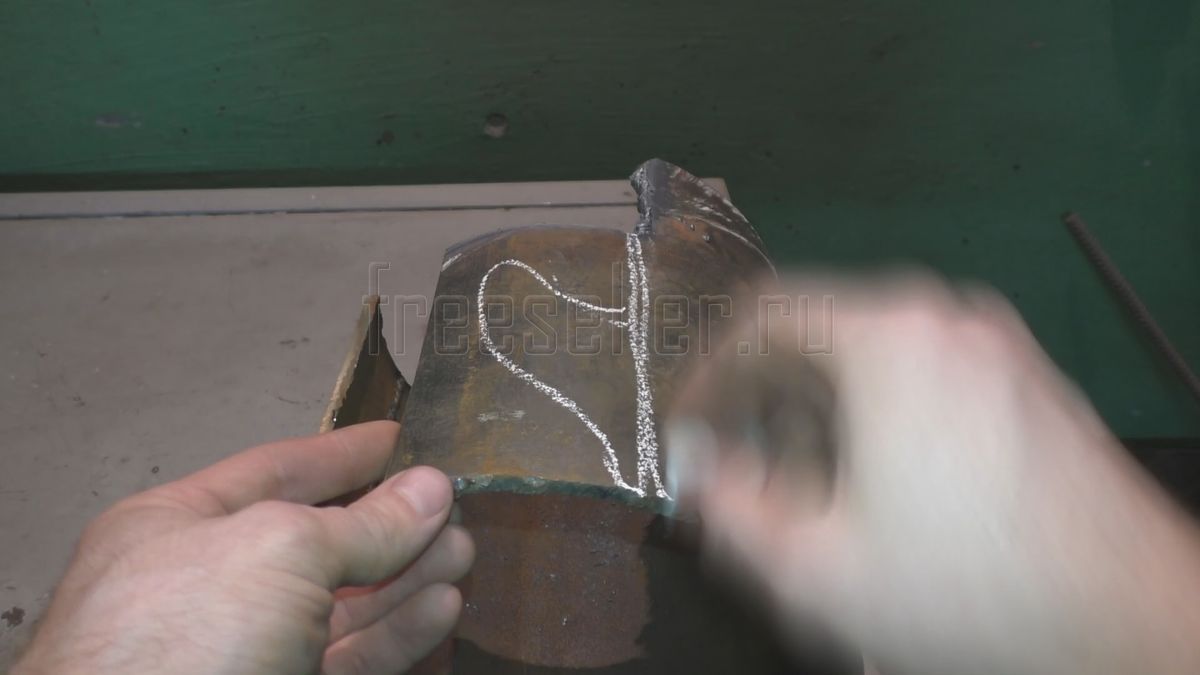

Продолжаем, дальше было весело, так как я не художник, а мне нужно было нарисовать крюки которые должны быть прочные и удобные в использовании.

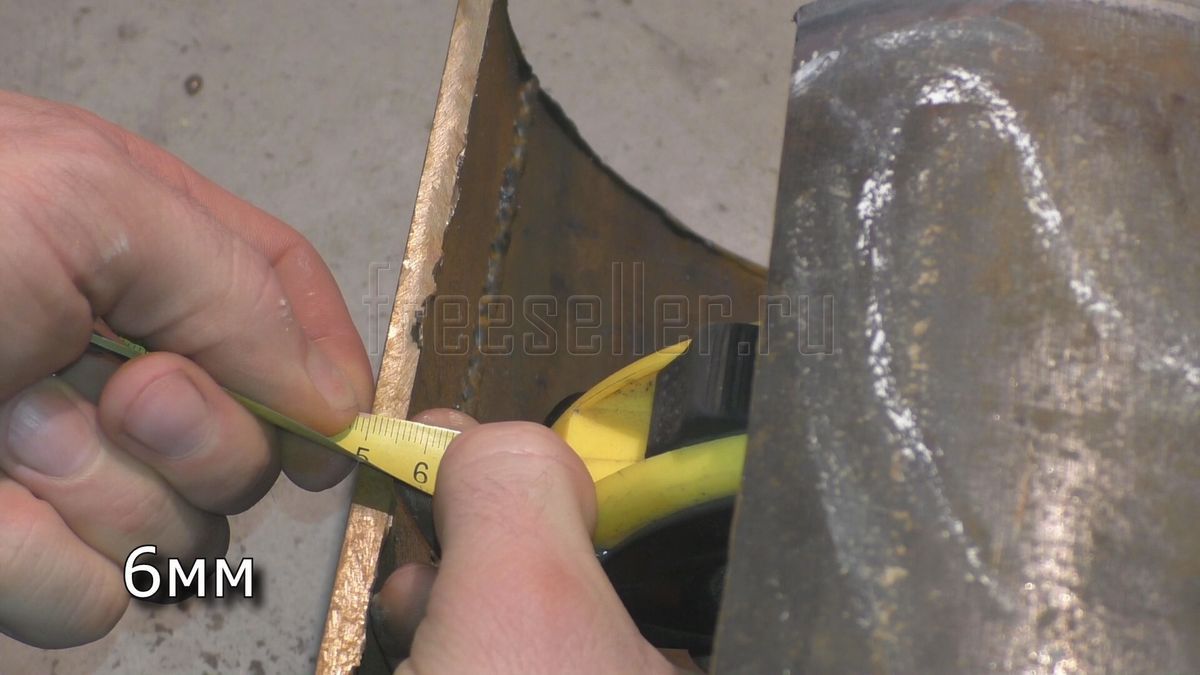

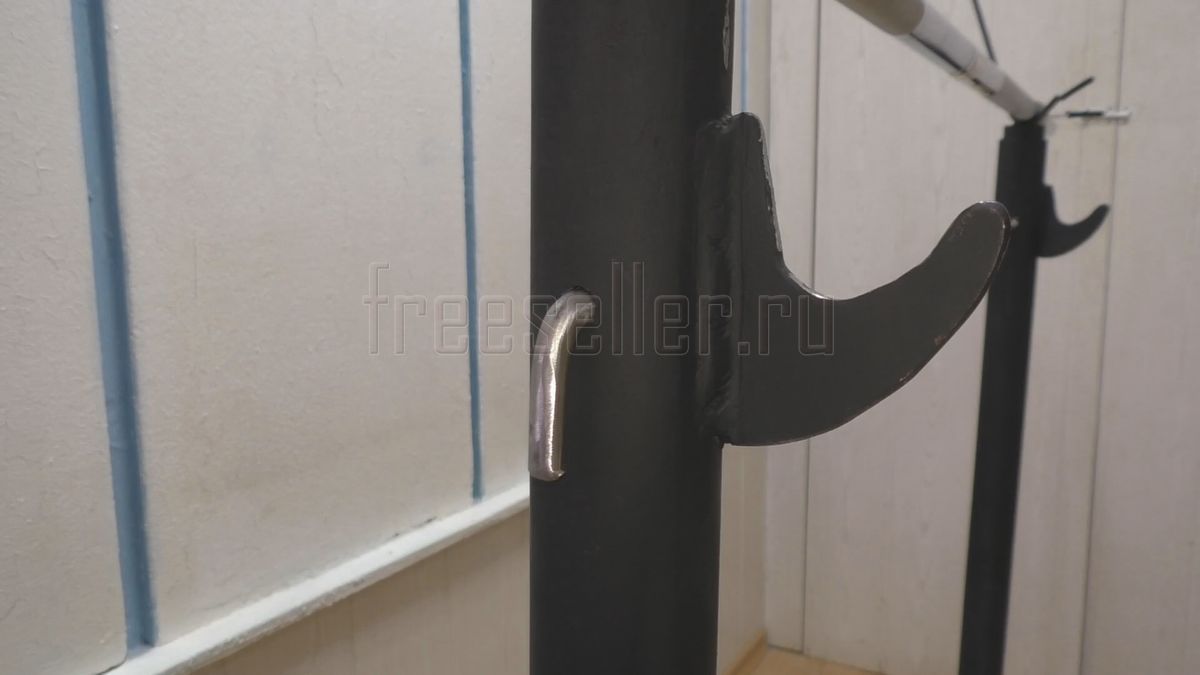

Вот такие крюки у меня в итоге получились. Самое главное это толщина железа и у нас она равна 6мм. Форма крюков может быть разной, все зависит от вашей фантазии, только не забывайте про прочность это ваша безопасность в дальнейшем.

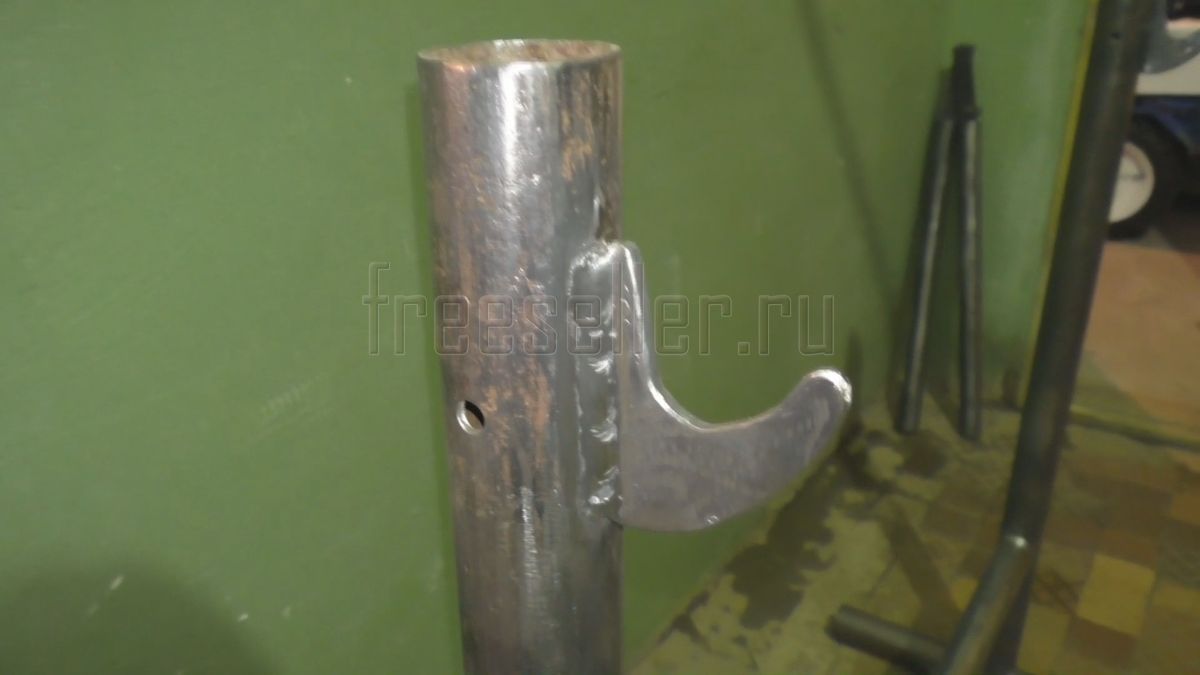

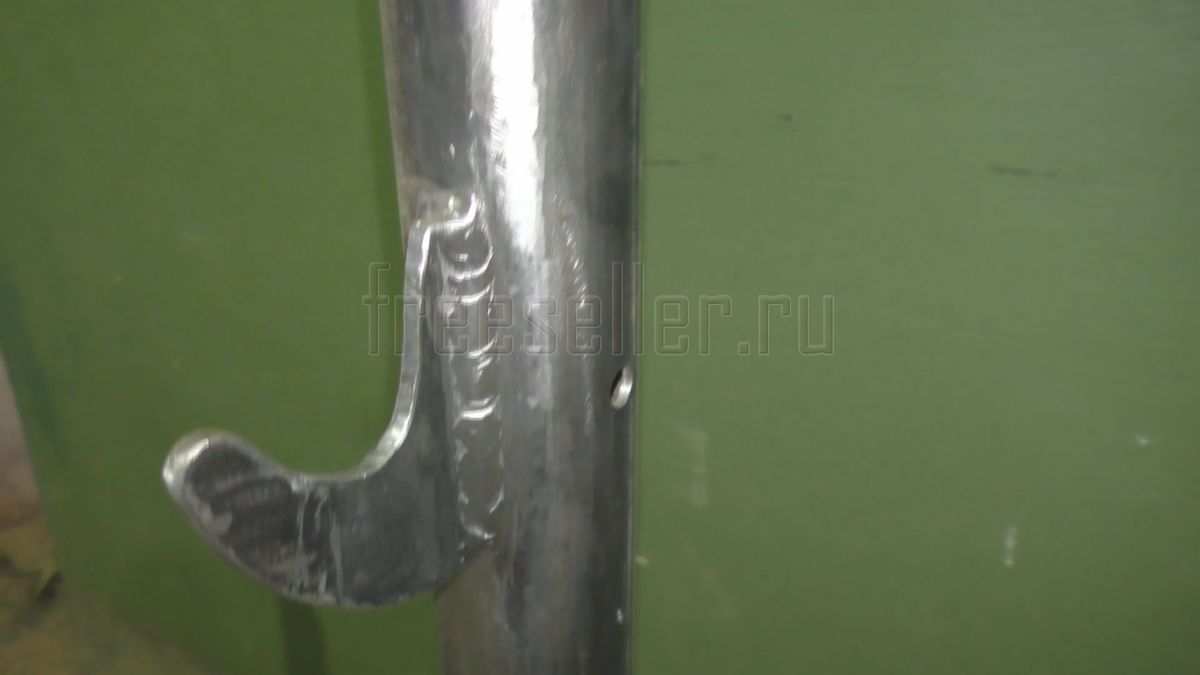

Приварили наши крюки и по моему вышло не плохо, а главное прочно.

Переходим к верхней части нашей стойки она у нас регулируемая по высоте, что и увеличивает ещё и количество упражнений, то есть таких как приседания, солдатский жим, жимы в нижнем положении, под углом и так далее...

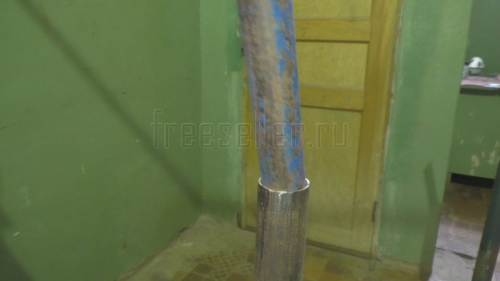

Мы использовали трубу Ф-40 для того, чтобы она входила в трубу Ф-57 без особых усилий.

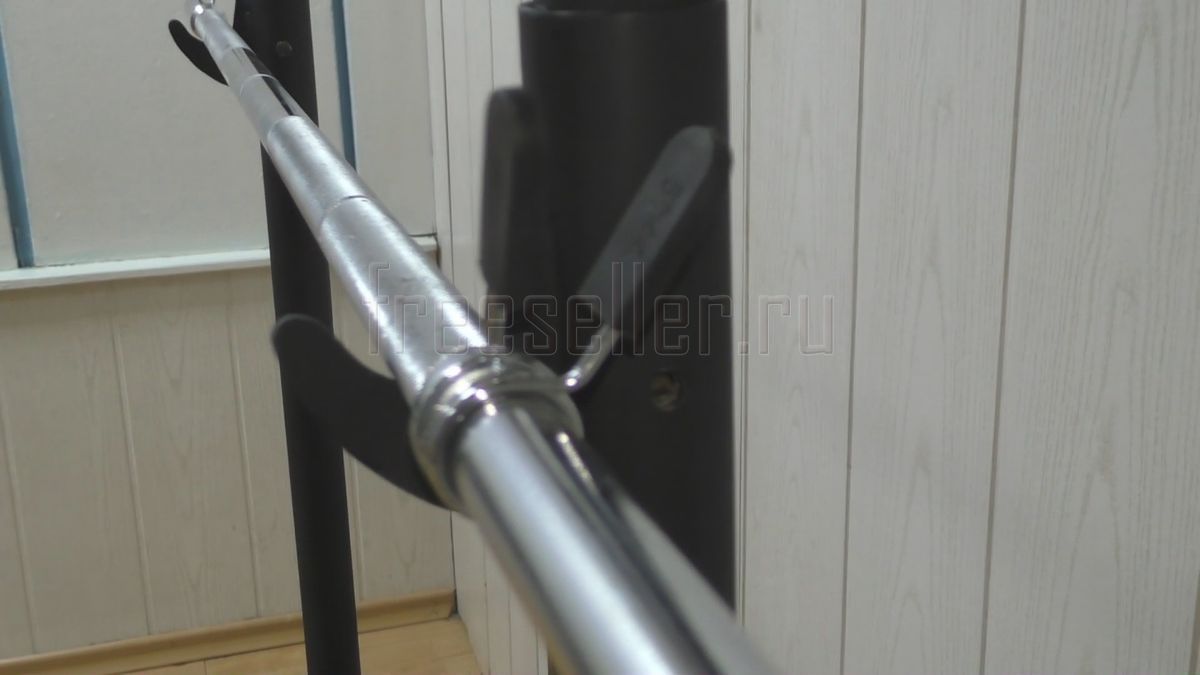

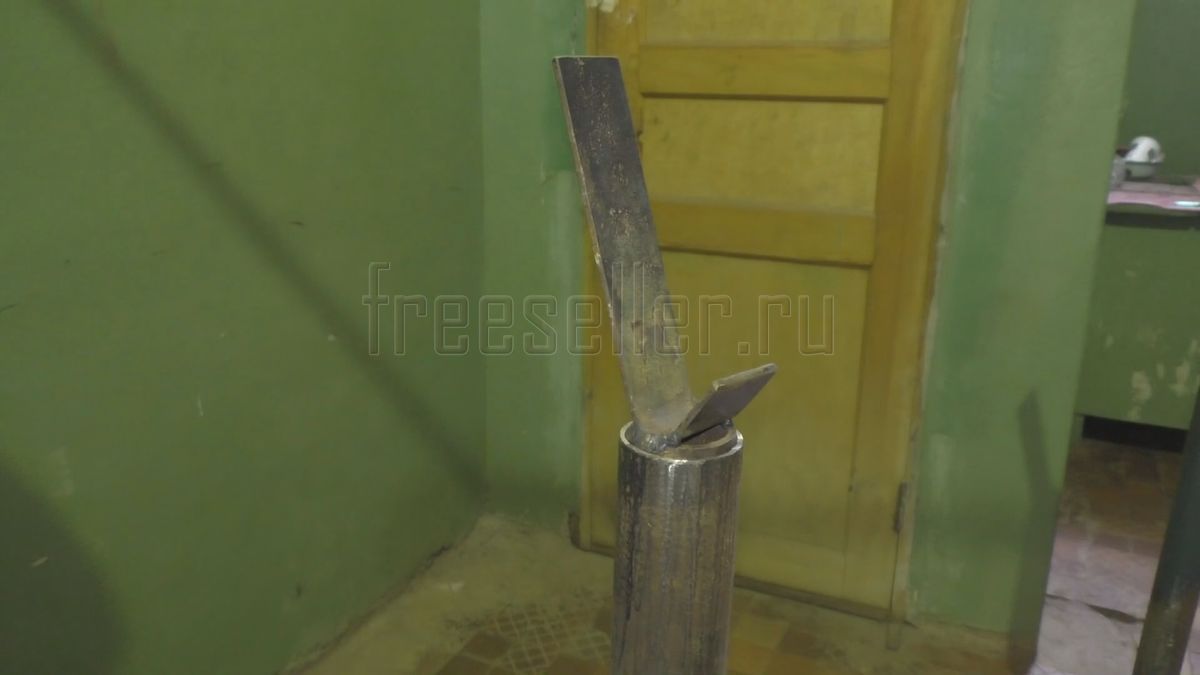

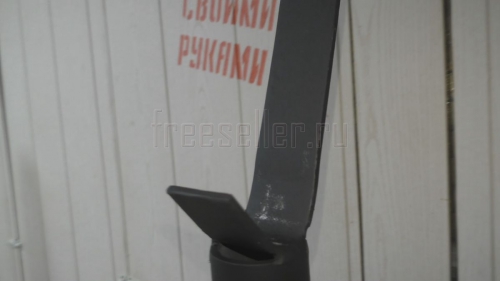

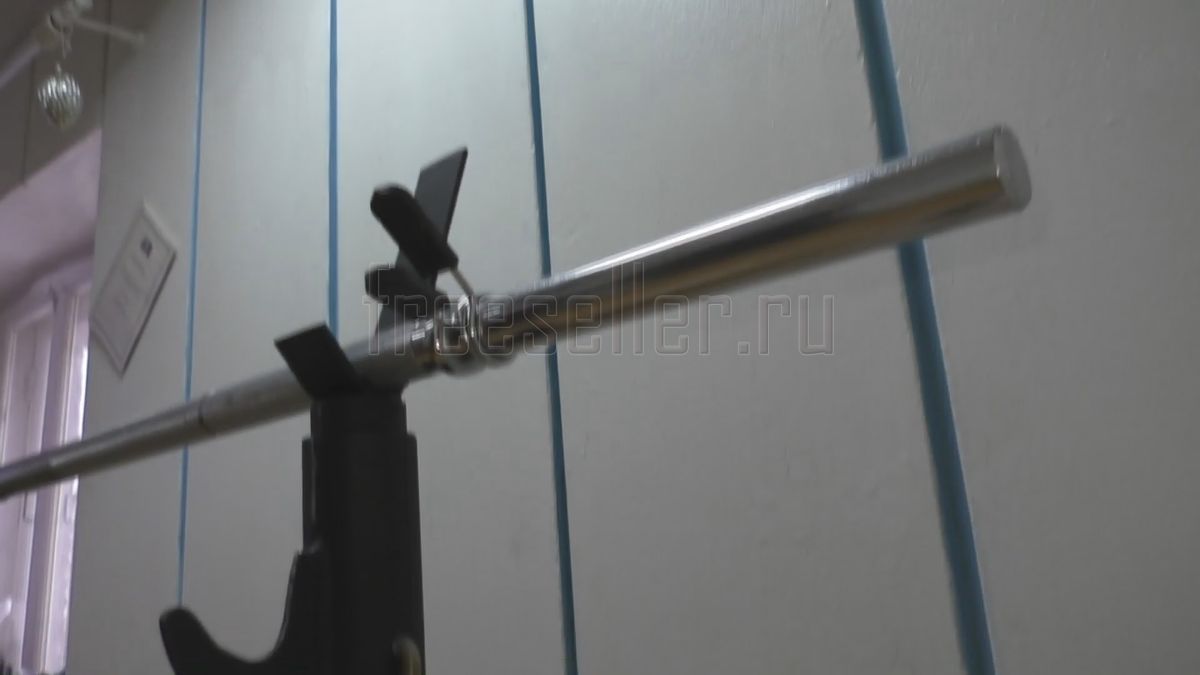

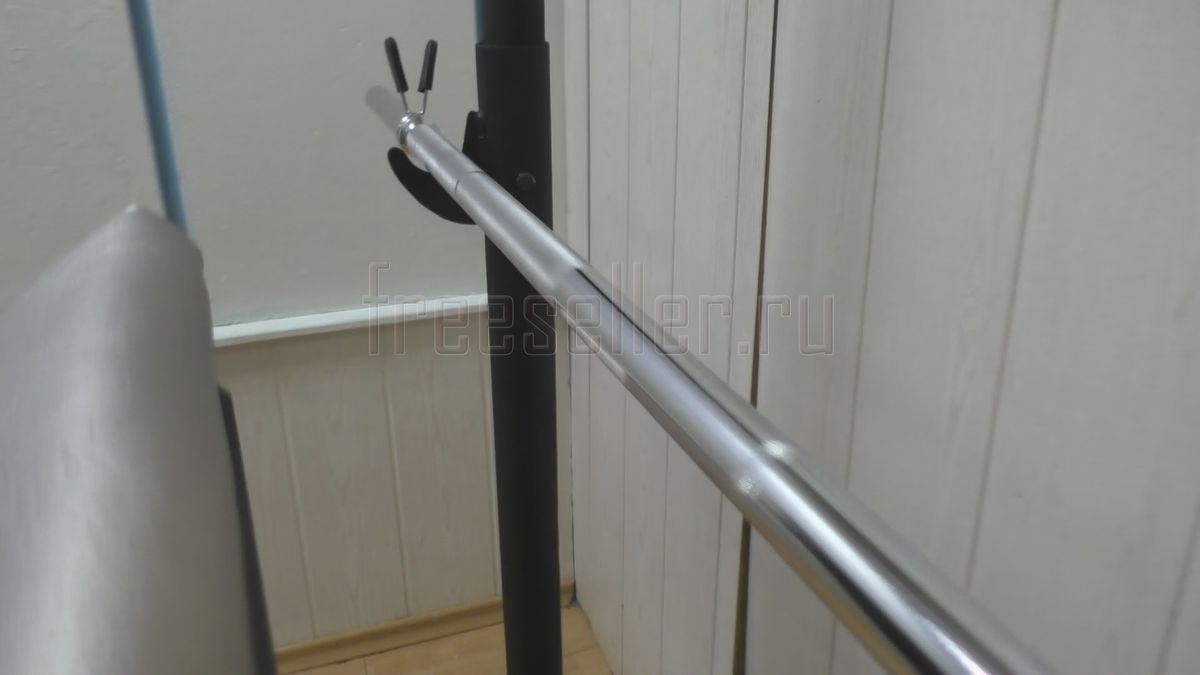

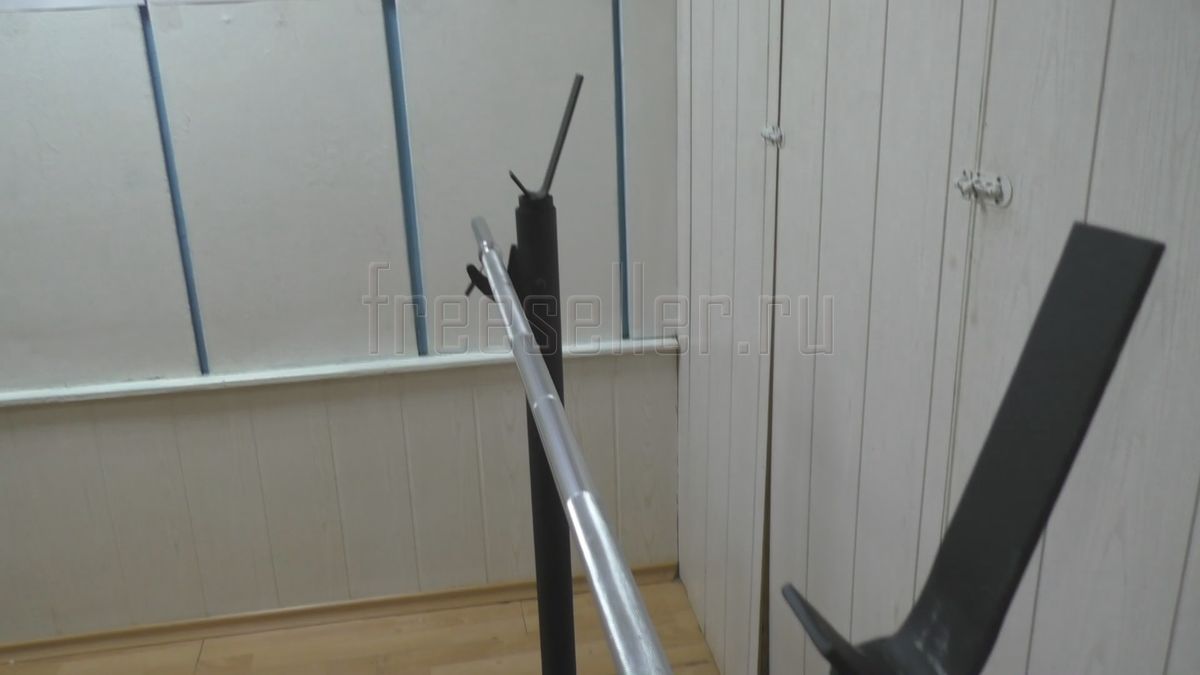

На верхней части мы закрепили вот такое коромысло, у которого одна часть срезана. При изготовлении данного коромысла нужно знать диаметр вашего грифа, то есть нужно учесть, чтобы гриф был в нижнем положении свободен (не защемлен).

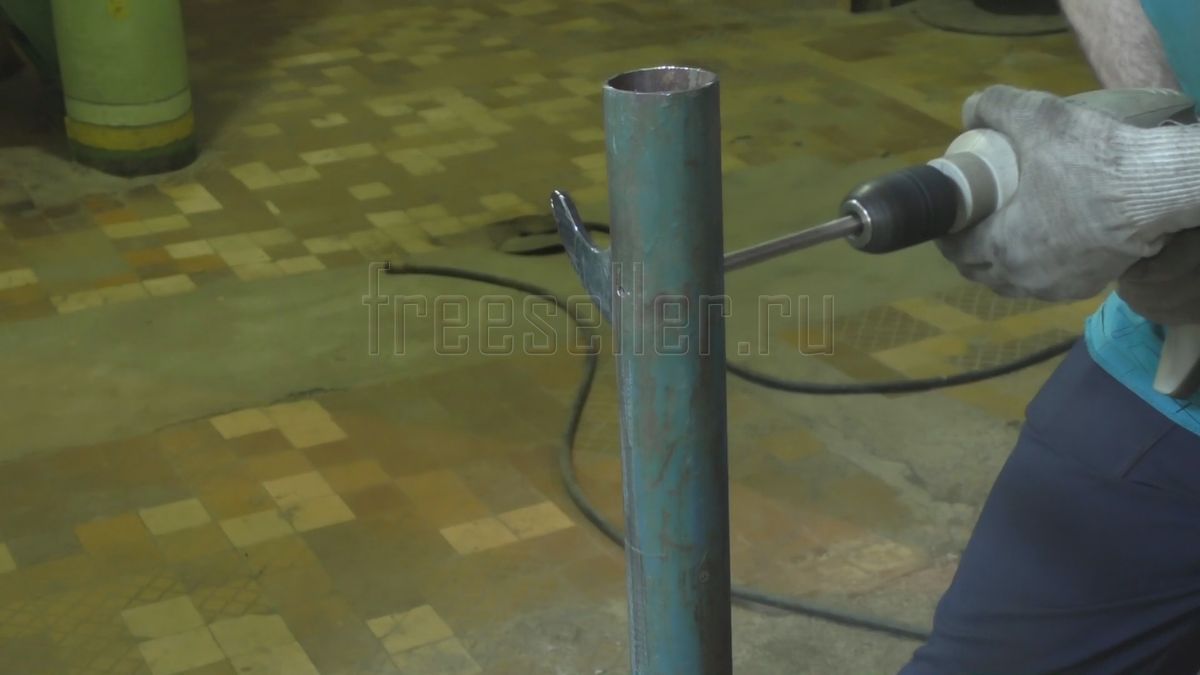

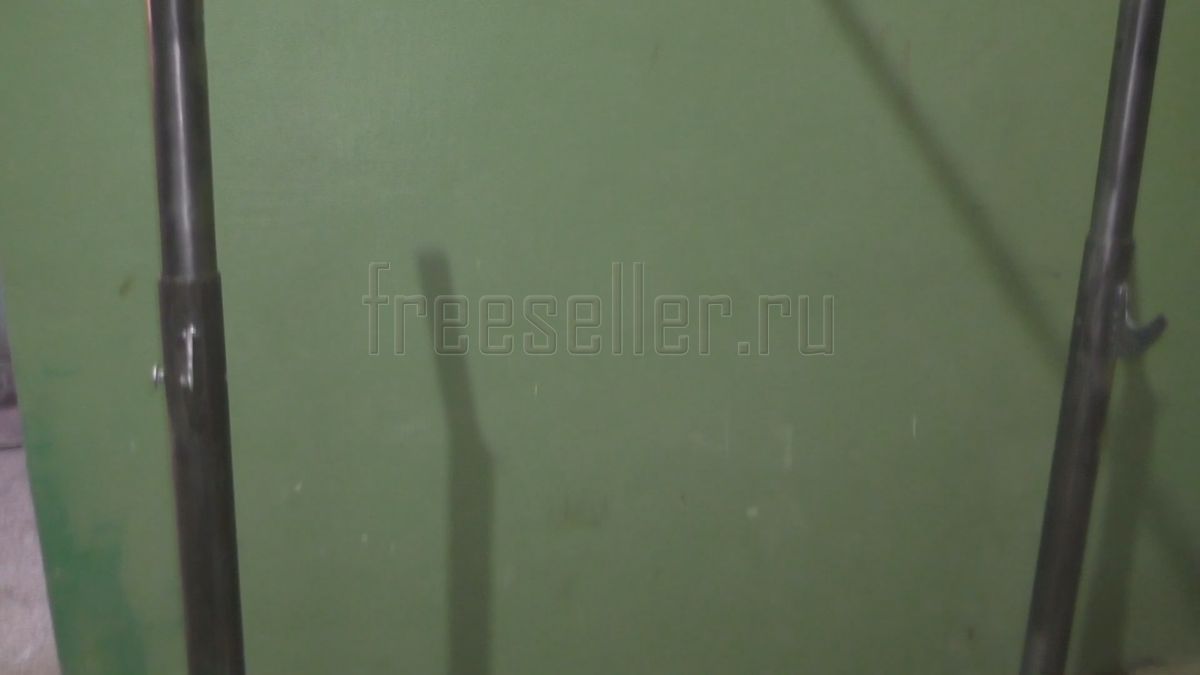

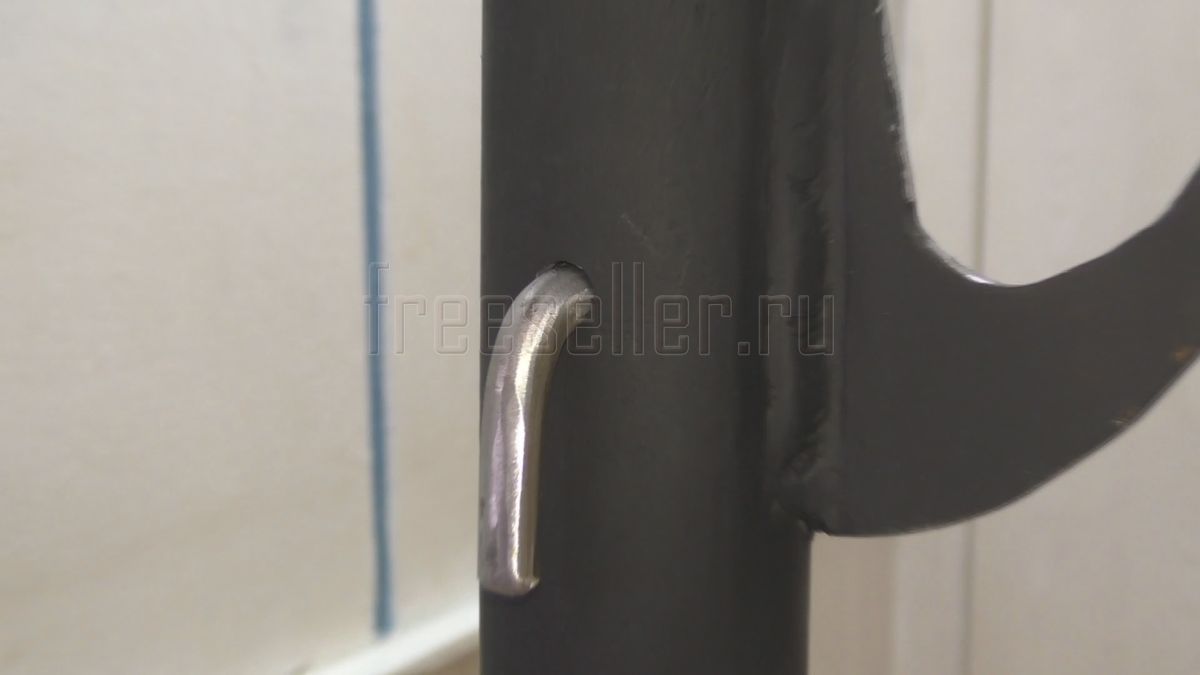

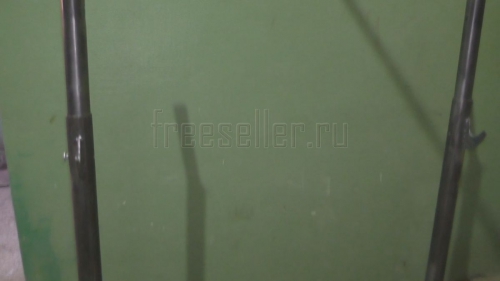

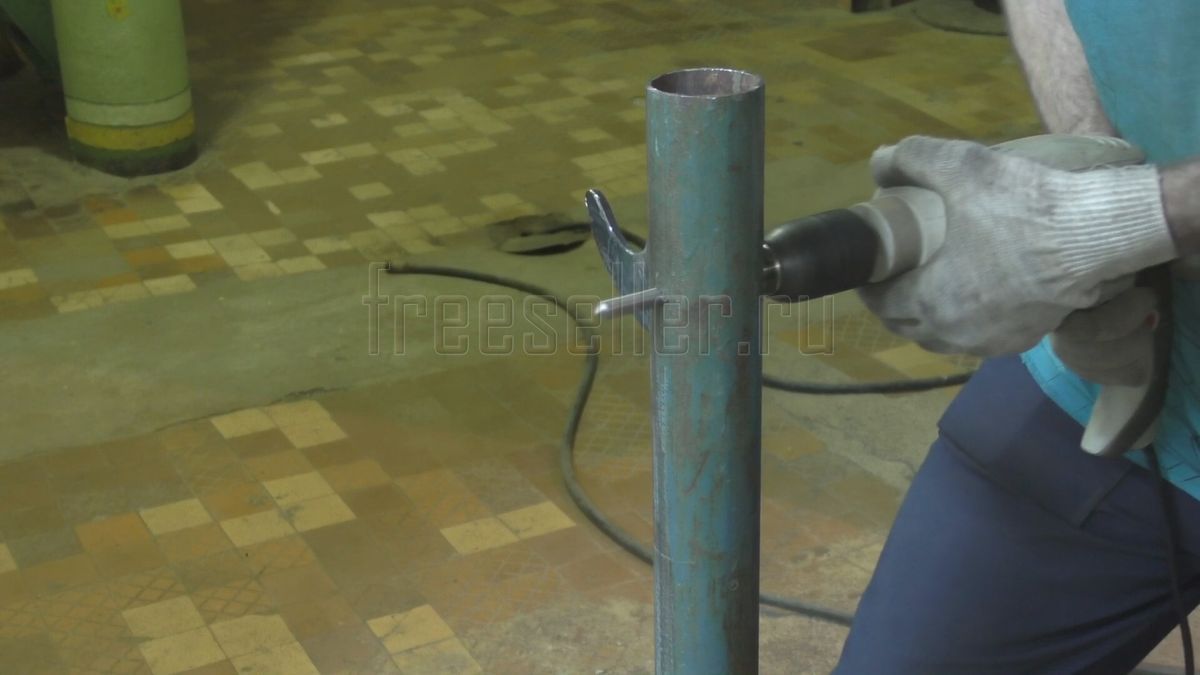

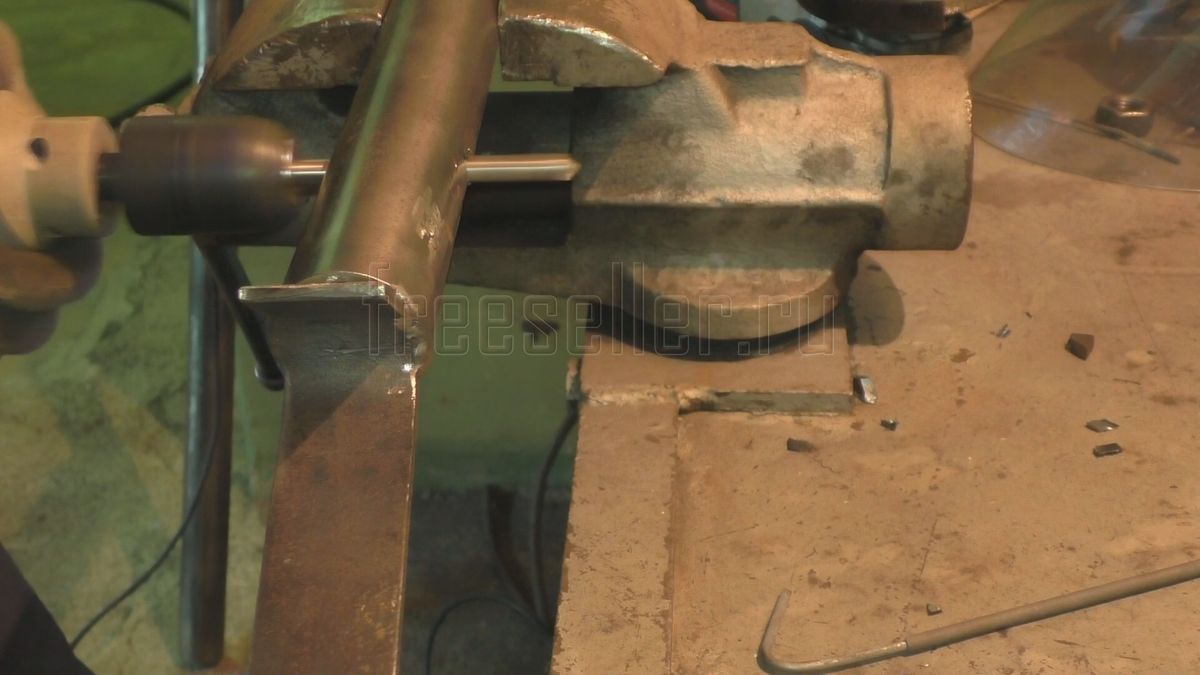

Для фиксации нужного нам положения нам следует сделать отверстия в нижней части стойки и в верхней. Мы применили сверла диаметром в Ф10 мм. Количество отверстий зависит от того на каком уровне то есть высоты нам нужна штанга, в моем случае мне повезло так как у меня их только два)).

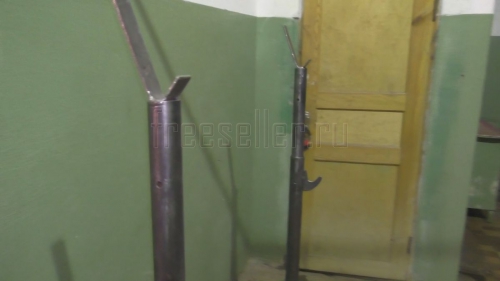

Рассверлив собираем их в месте и получаем вот такую чудесную стойку для штанги.

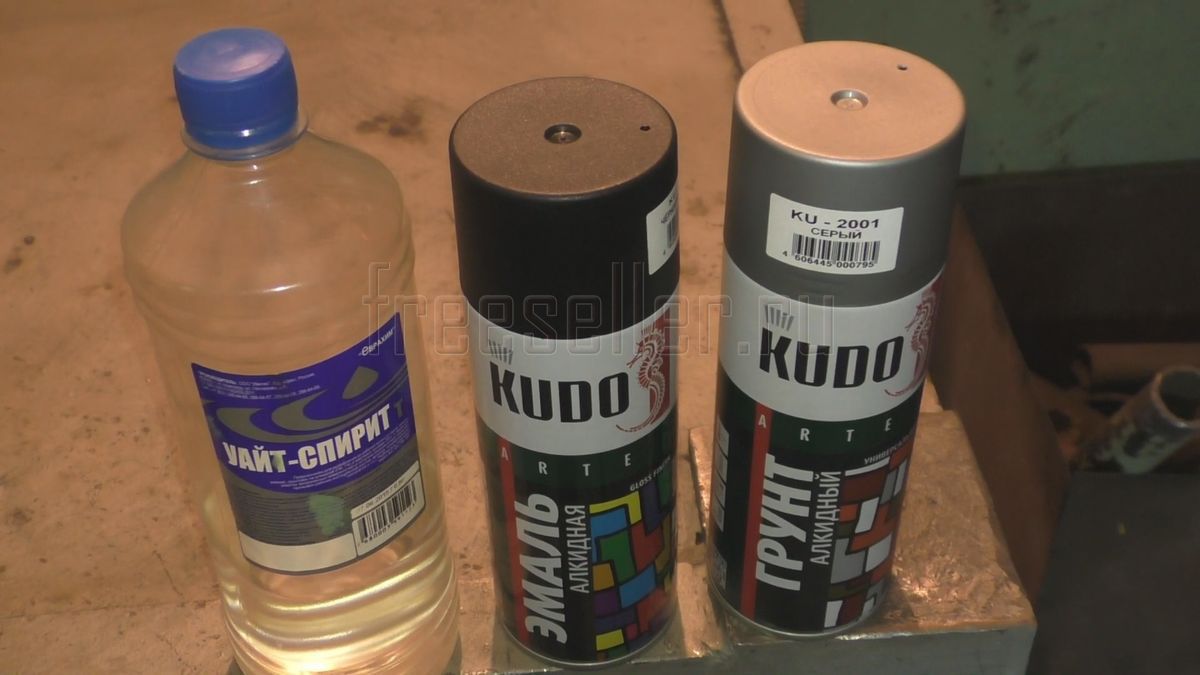

Затем нам нужно предать более красивый вид очищаем от ржавчины, коррозии, старой краски, затем немного шлифуем и готовим к покраске. Стараемся делать по технологии, сначала обезжирим нашу стойку, затем нанесем грунт и через некоторое время, когда грунт высохнет нужно будет нанести краску. Я использовал вот такой грунт, краску.

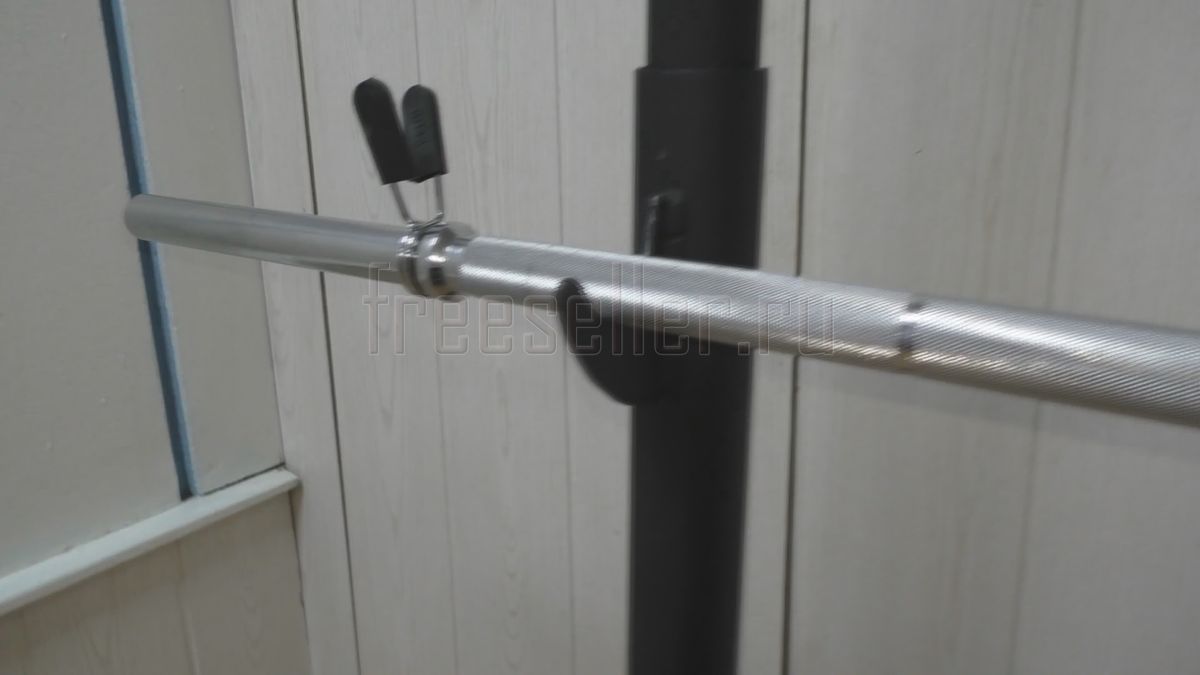

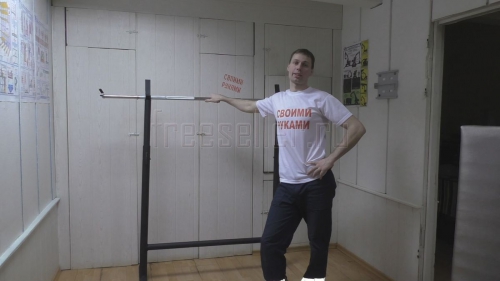

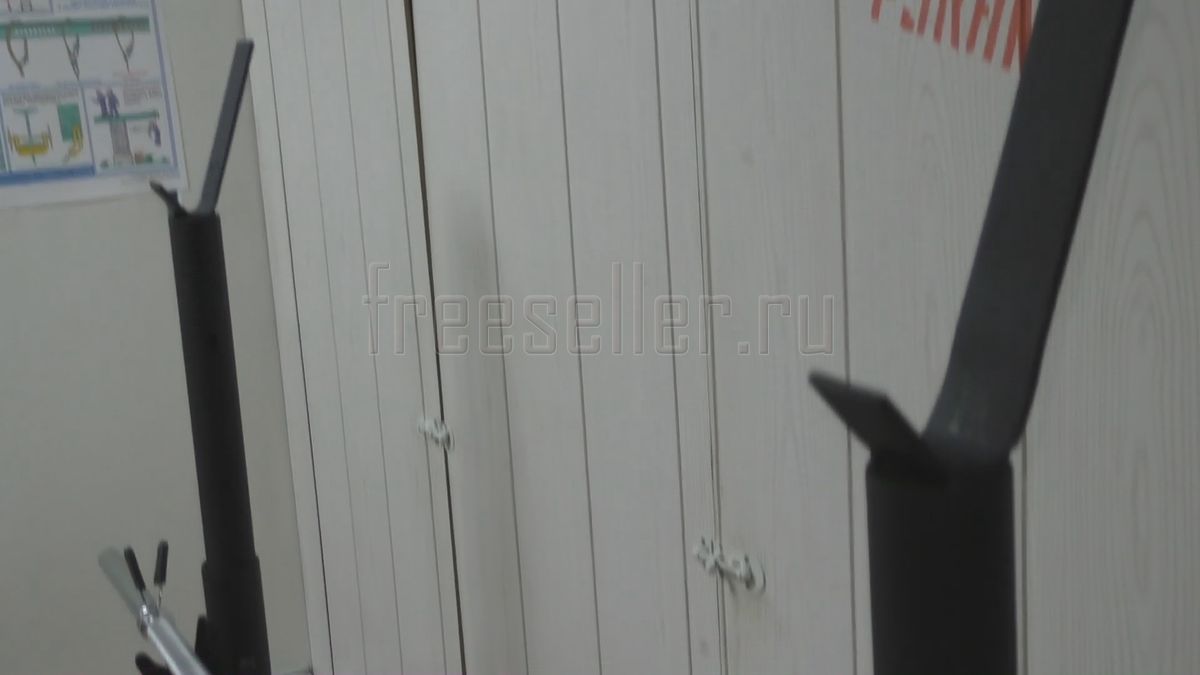

Тадам!!! Вот, что получилось после наших усилий, не судите строго.

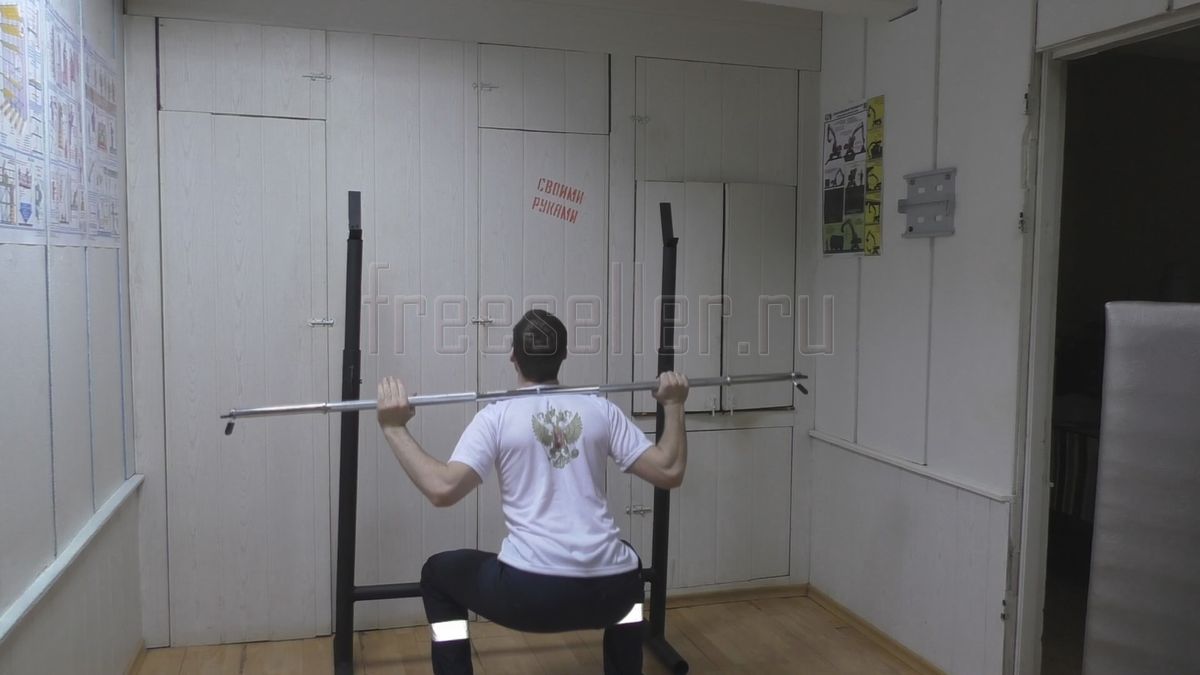

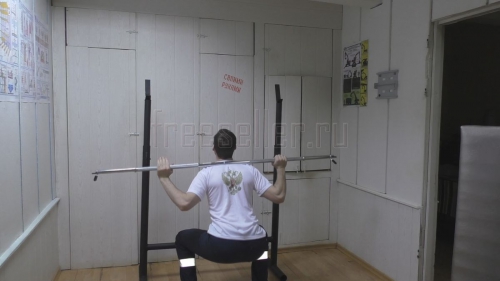

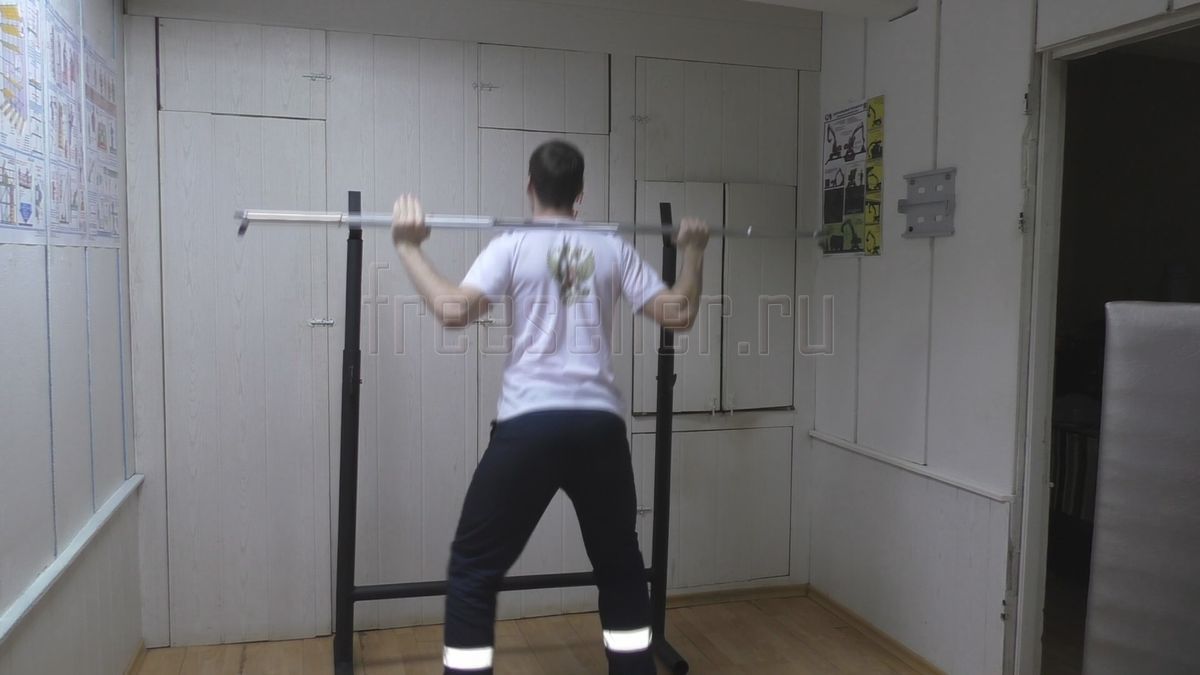

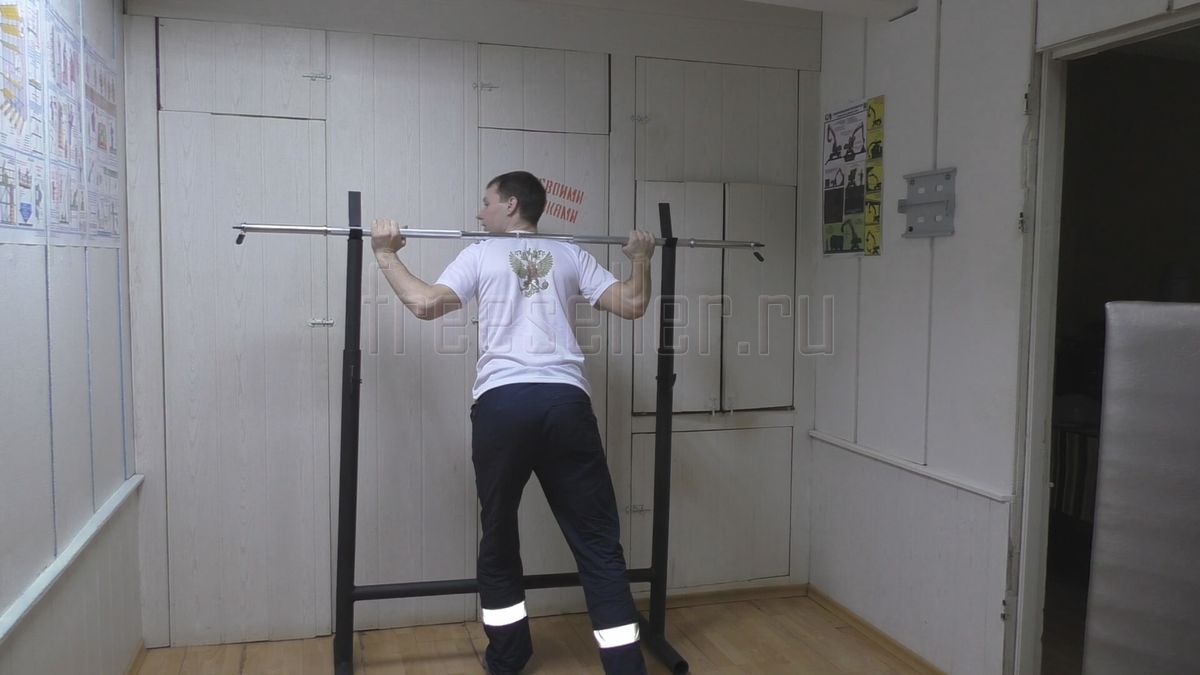

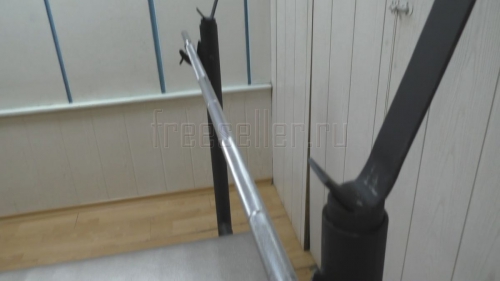

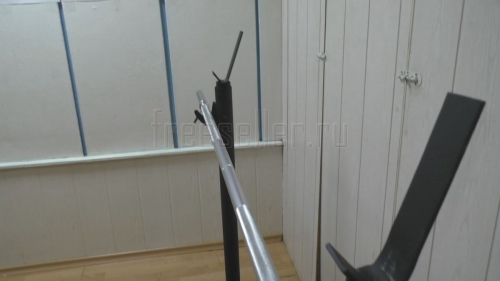

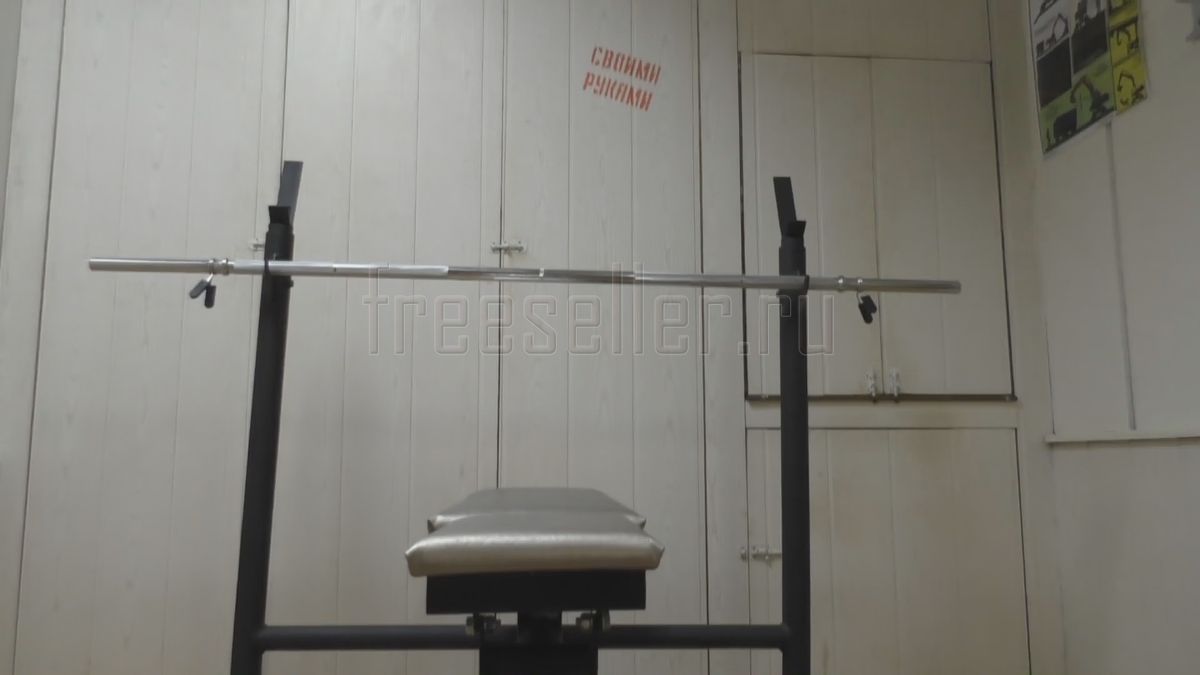

Самодельная стойка для штанги в работе.













Всем спасибо за просмотр данной статьи.



Так же вот видео, которое я вам обещал:





А так же кого очень сильно заинтересовало вот и размеры стойки для штанги и ранее выложенной скамьи для жима лежа под разными углами:





Спасибо Вам!!!

Аксёнов Николай г.Уфа
