Эта статья о том, как можно сделать из телескопической антенны горелку.

Если что-либо в статье будет не понятным, пишите в комментариях или смотрите видео. Там подробно описан процесс сборки и тестирование горелки плавкой серебряных колец.



Изготовление горелки



Итак приступим.

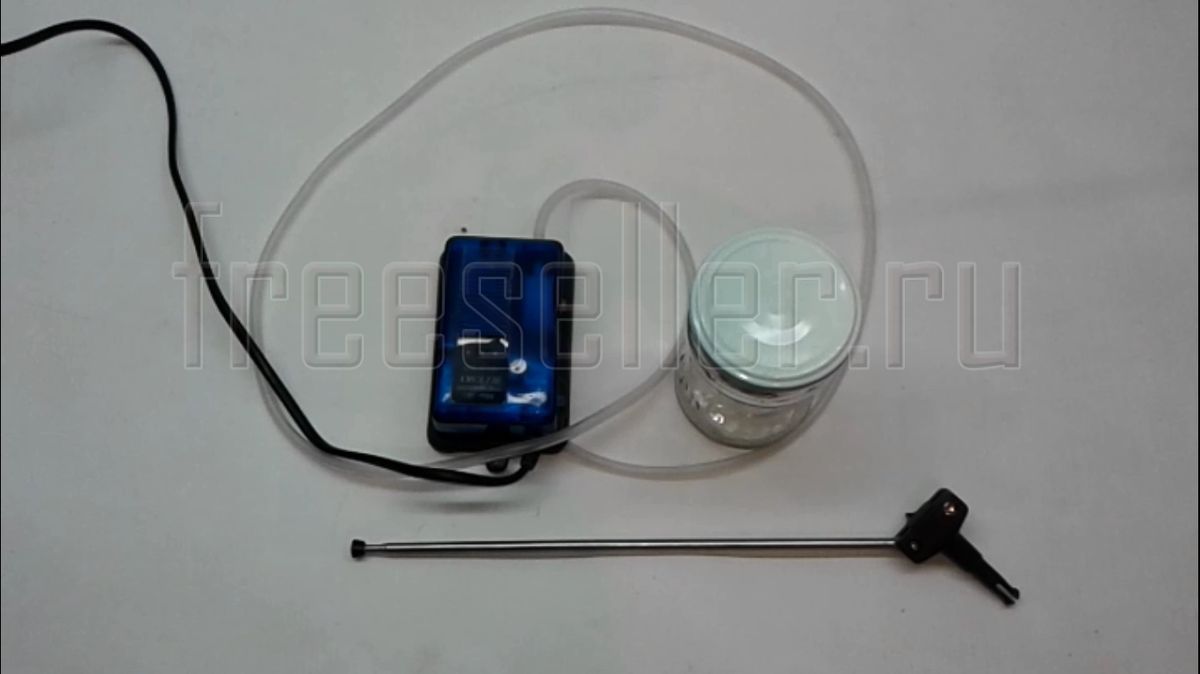

Нам для этого понадобится сама антенна, баночка с накручивающейся крышкой, и воздушный компрессор для аквариумов со шлангом. Антенны бывают разных размеров, так что с той антенной, что вы найдете, размеры свёрл подбирайте индивидуально.



Как сделать горелку из телескопической антенны

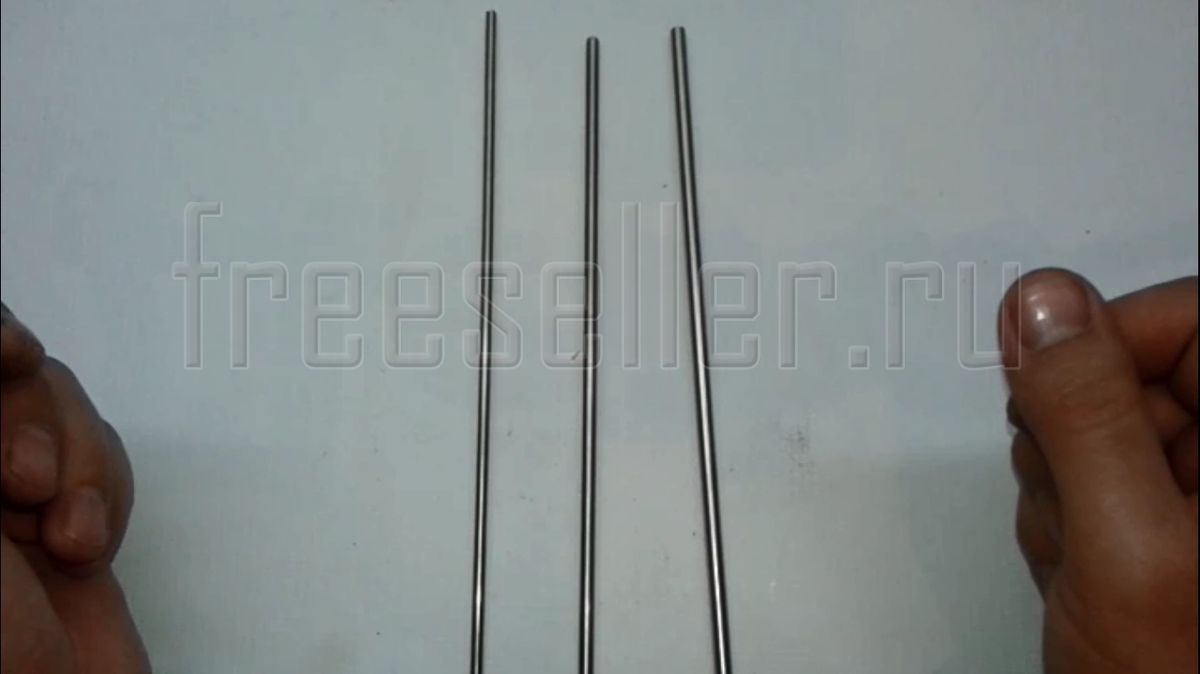

Полностью разбираем антенну и получаем 3 трубочки.



Как сделать горелку из телескопической антенны

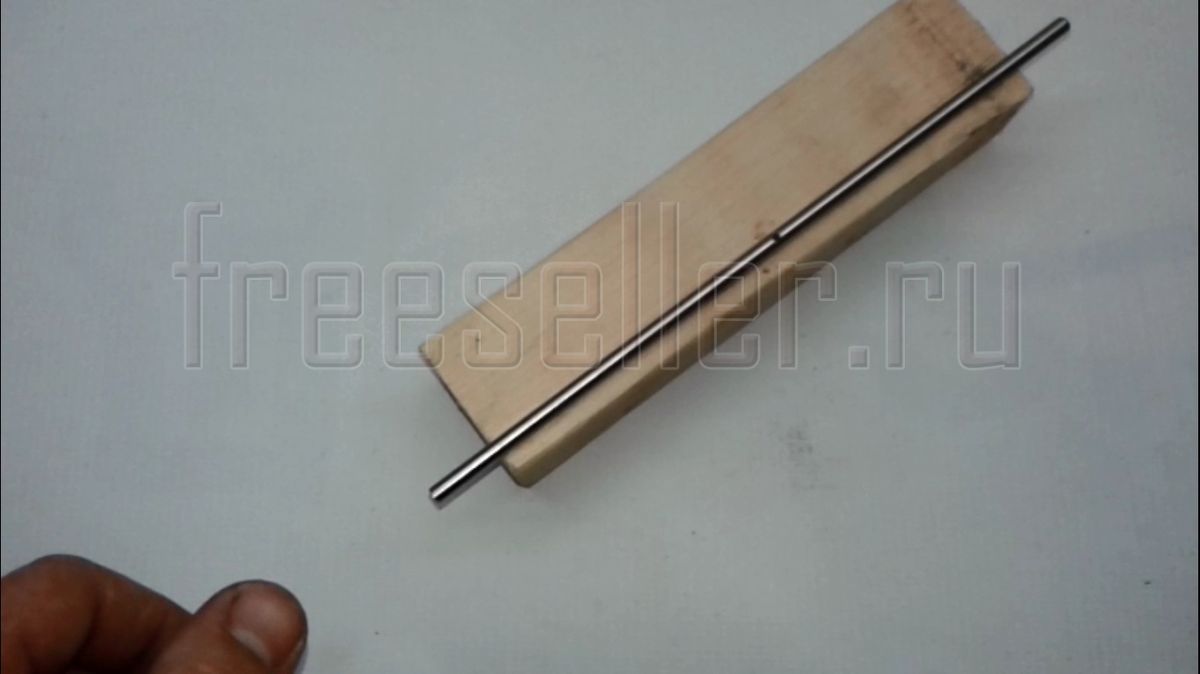

Далее, в самой большой по диаметру трубке, примерно посередине сверлим отверстие в 4мм.



Как сделать горелку из телескопической антенны

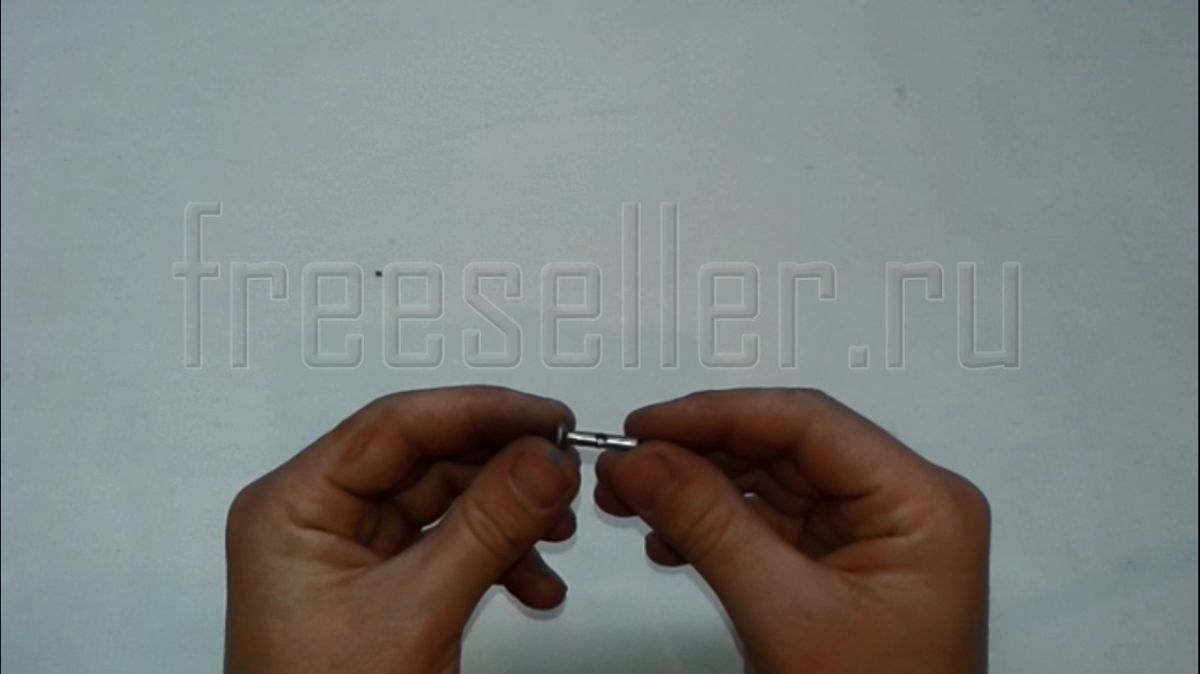

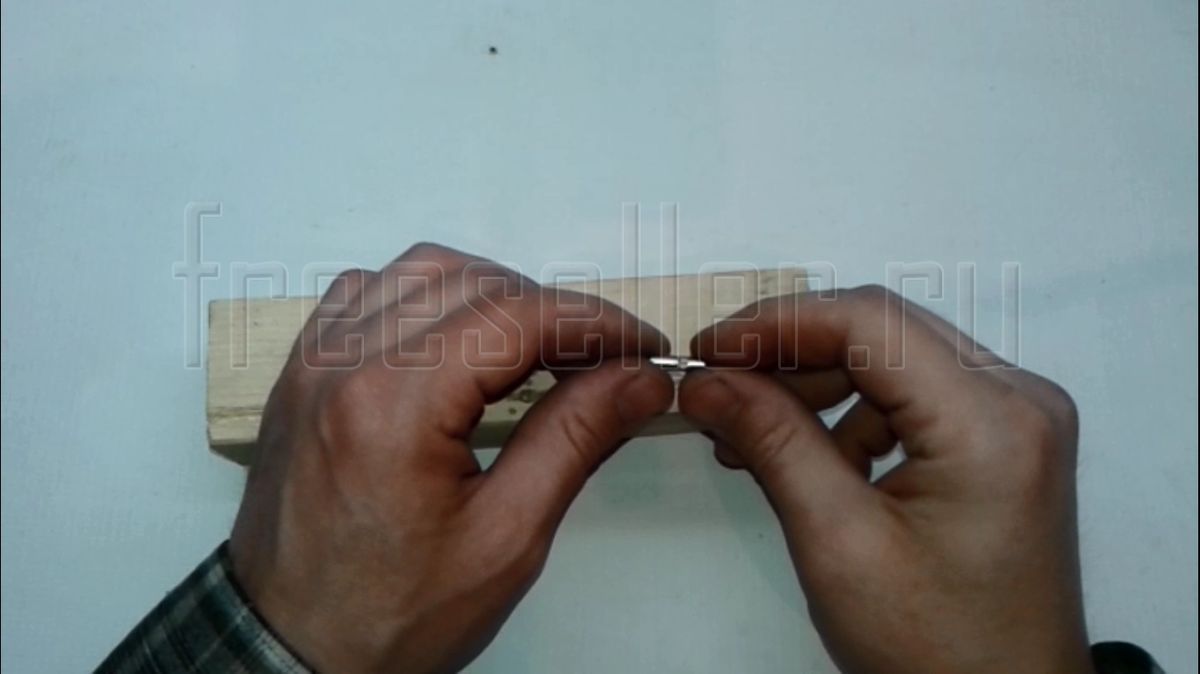

Переходим к средней по размеру трубке. Нам нужно отрезать от нее примерно 15 мм. Это будет краник подачи горючей смеси. Напильником подправляем срезы с обеих сторон и, отступив от края 5 мм, сверлим отверстие в 3 мм.



Как сделать горелку из телескопической антенны



Просверлив отверстие в трубке, вставляем в него гвоздь на 120 мм. Это будет вторая деталь краника. Его нужно отрезать на 4 мм длиннее трубки и просверлить в нем отверстие сверлом на 2 мм, на том же уровне что отверстие и на трубке.



Как сделать горелку из телескопической антенны

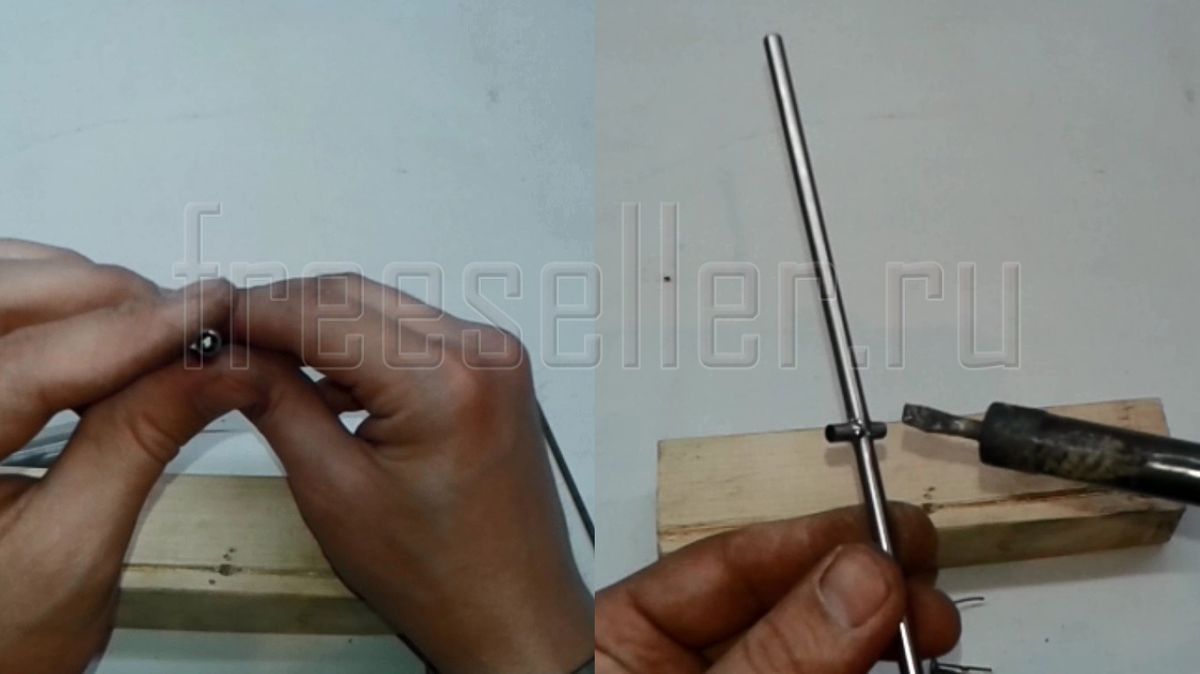

После этого, на стенках отверстия большой трубки наносим припой, вставляем маленькую трубку. Следим за тем, чтобы отверстие совпадали и спаиваем.



Как сделать горелку из телескопической антенны

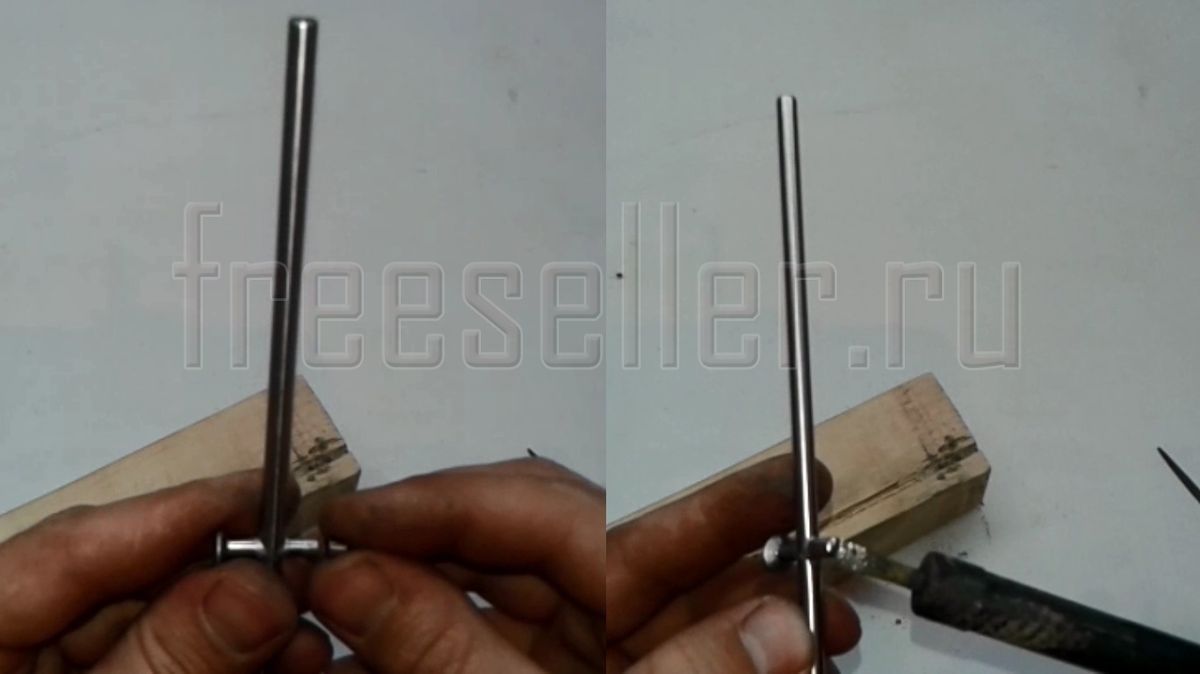

Теперь нужно сделать стопор для гвоздя. От той же средней трубки отрезаем кусочек в 4 мм и припаиваем его к торчащему концу гвоздя.



Как сделать горелку из телескопической антенны

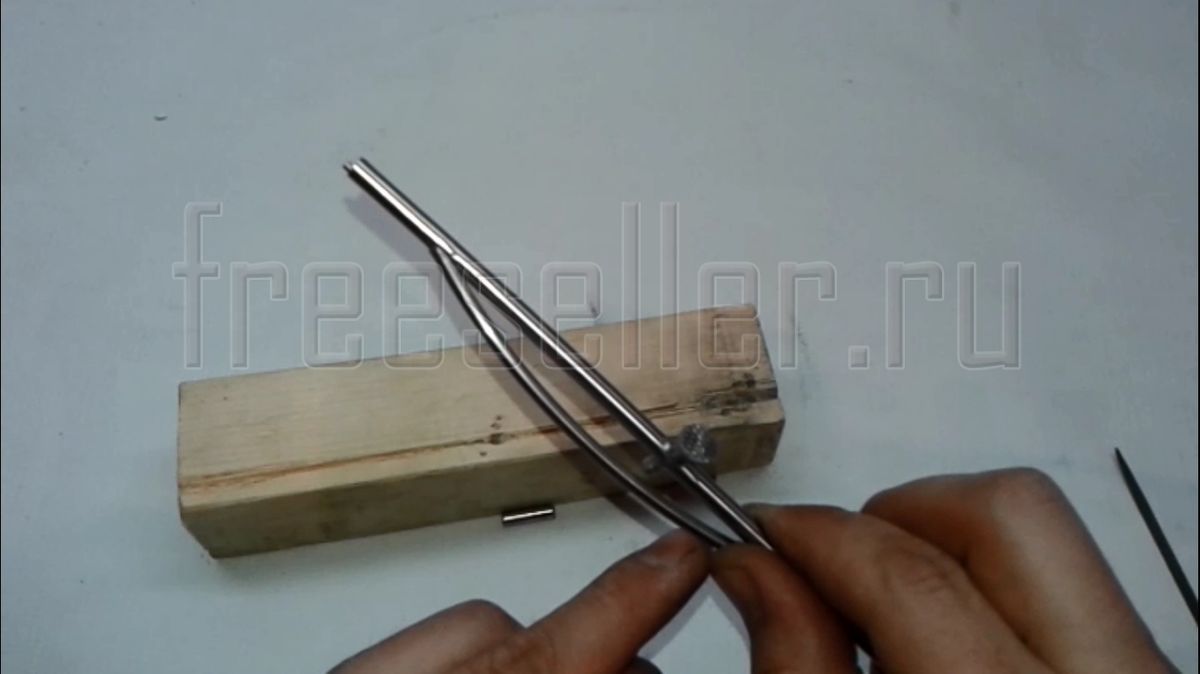

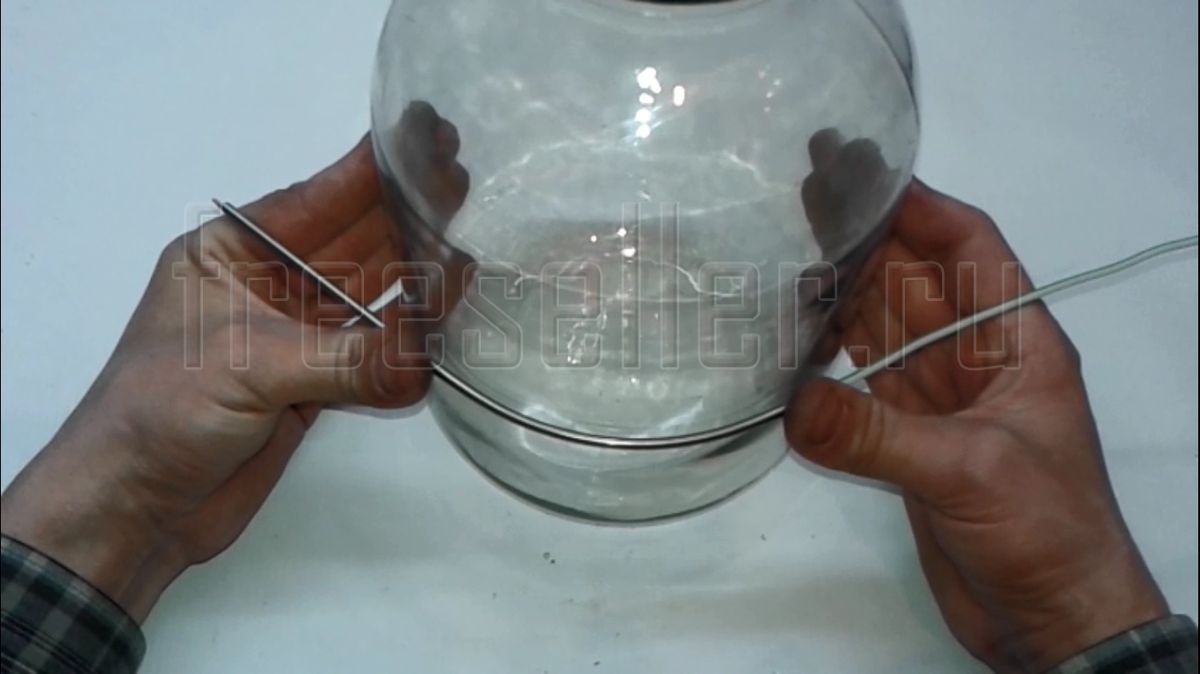

Далее нам нужно немного согнуть самую тонкую трубку антенны. Чтобы она не сломалась, Просовываем в нее провод подходящий плотно по диаметру. И используя 3х литровую банку, сгибаем ее.



Как сделать горелку из телескопической антенны

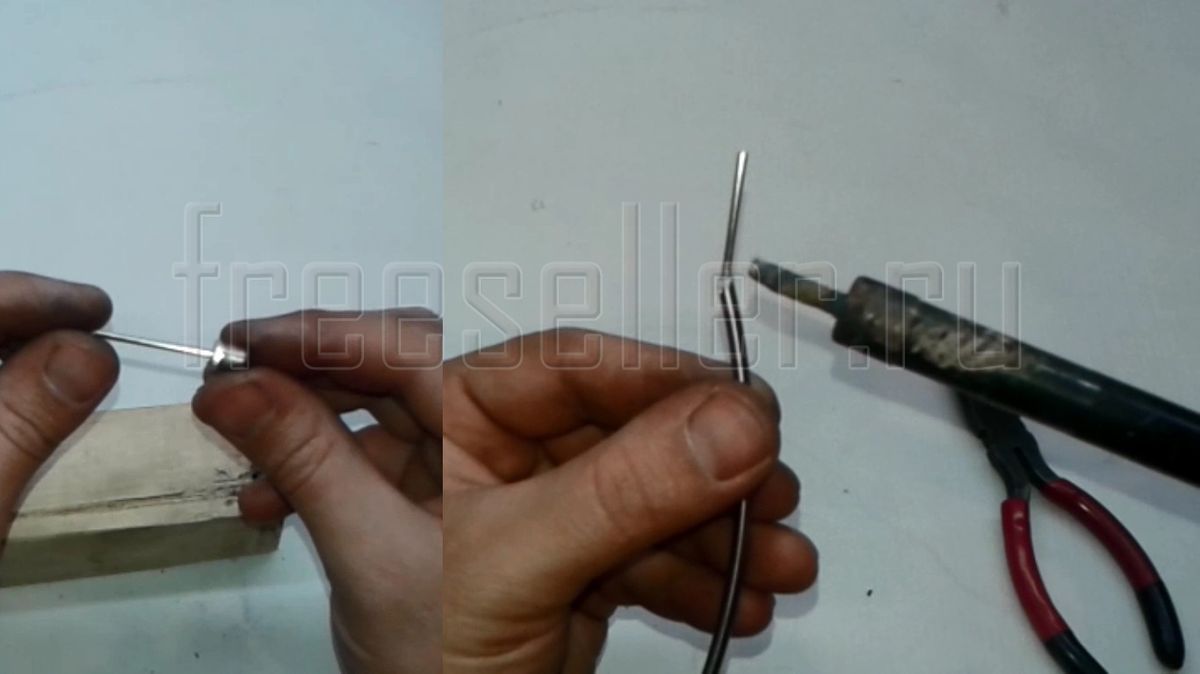

Согнув трубку, переходим к соплу. Его я решил сделать из иглы для накачивания мячей. Отрезав головку иглы, спаиваем ее с трубкой в положении как на фото.



Как сделать горелку из телескопической антенны

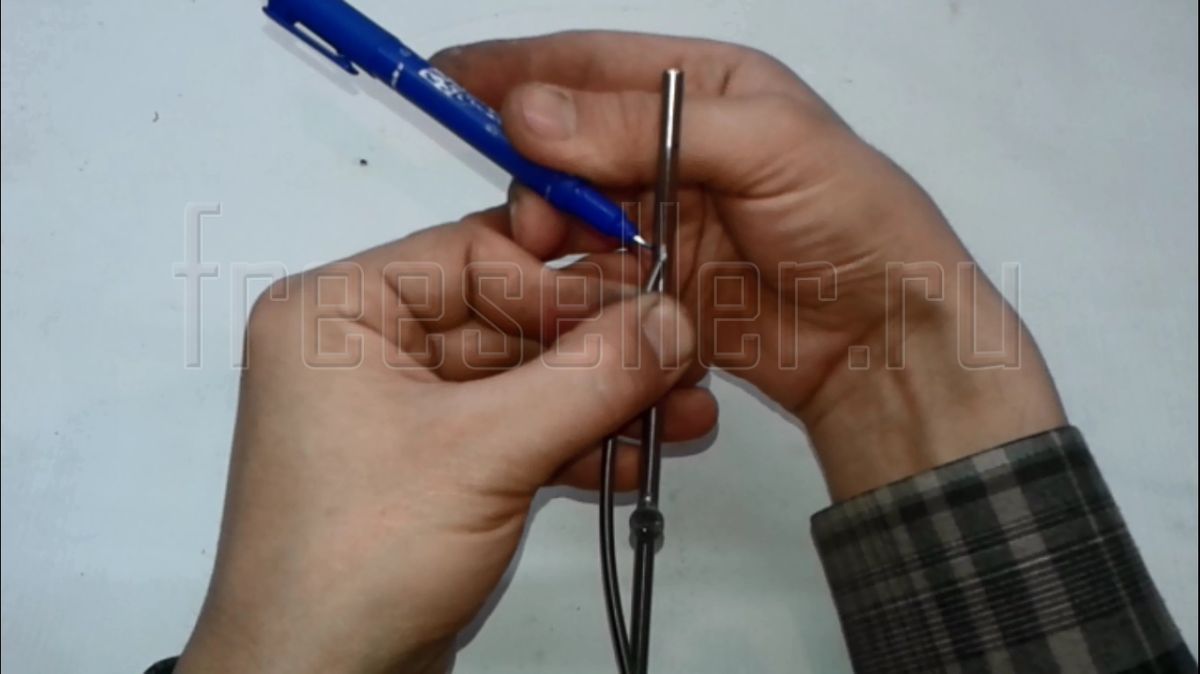

Прикладываем к большой трубке и отмечаем место для отверстия, куда войдет сопло.



Как сделать горелку из телескопической антенны



Сопло горелки должно на 2 мм выступать из большой трубки.



Как сделать горелку из телескопической антенны

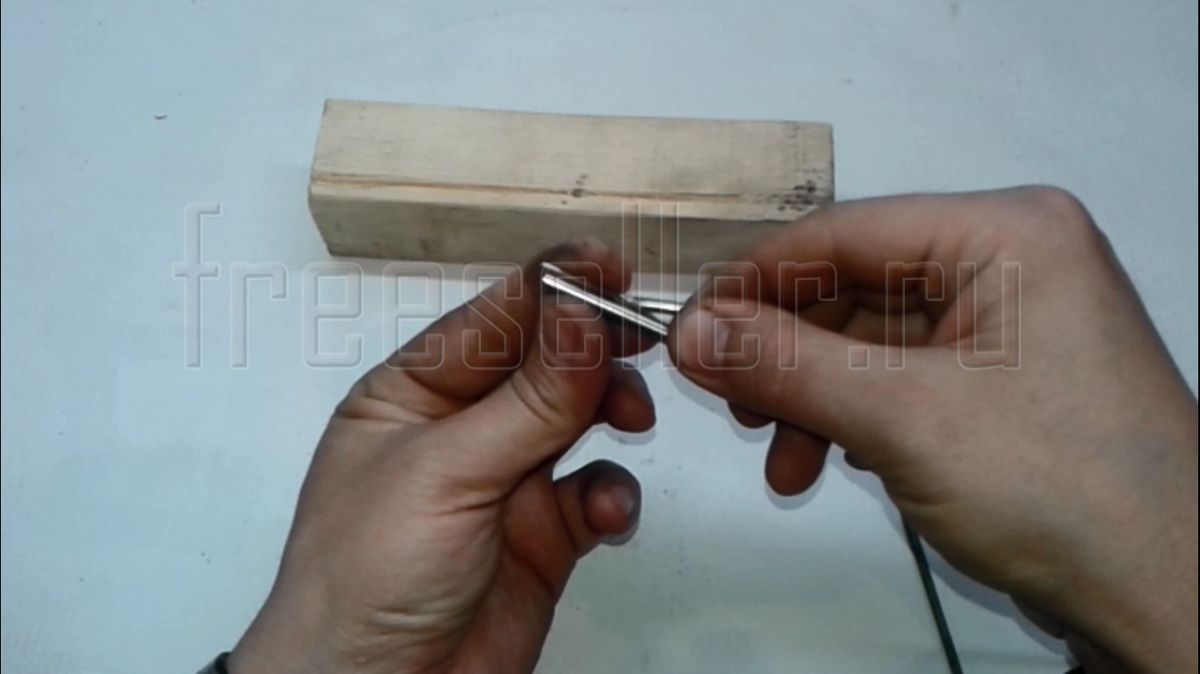

Сделав отверстие, вставляем сопло и с обратной стороны краника делаем второе отверстие.



Как сделать горелку из телескопической антенны

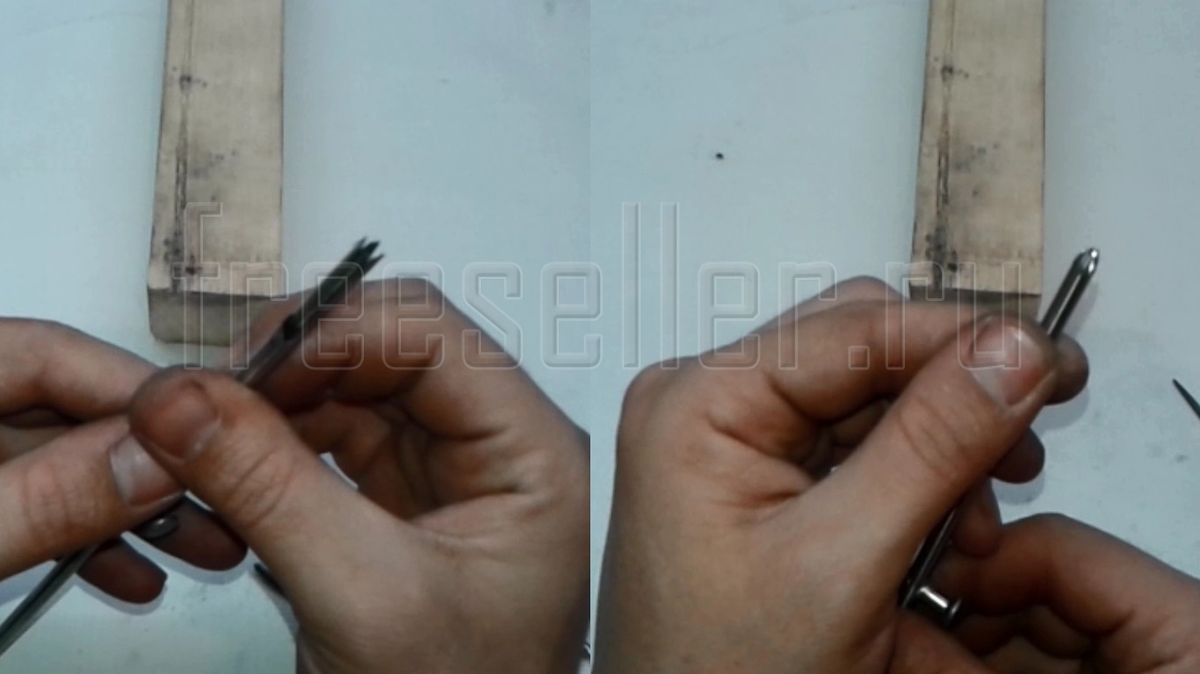

Просунув в большую трубку сопло и отрезав лишнее от трубки сопла, с обратной стороны краника отмечаем место для второго отверстия. Сделав отверстие, возвращаемся к соплу. В том месте, где из большой трубки выходит сопло, треугольным надфилем делаем 6 угловых надрезов. Должно получиться наподобие короны. Затем сгибаем лепестки короны внутрь.



Как сделать горелку из телескопической антенны

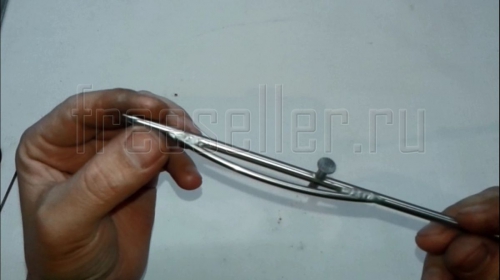

Просовываем сопло в отверстие и спаиваем обе стороны.



Как сделать горелку из телескопической антенны

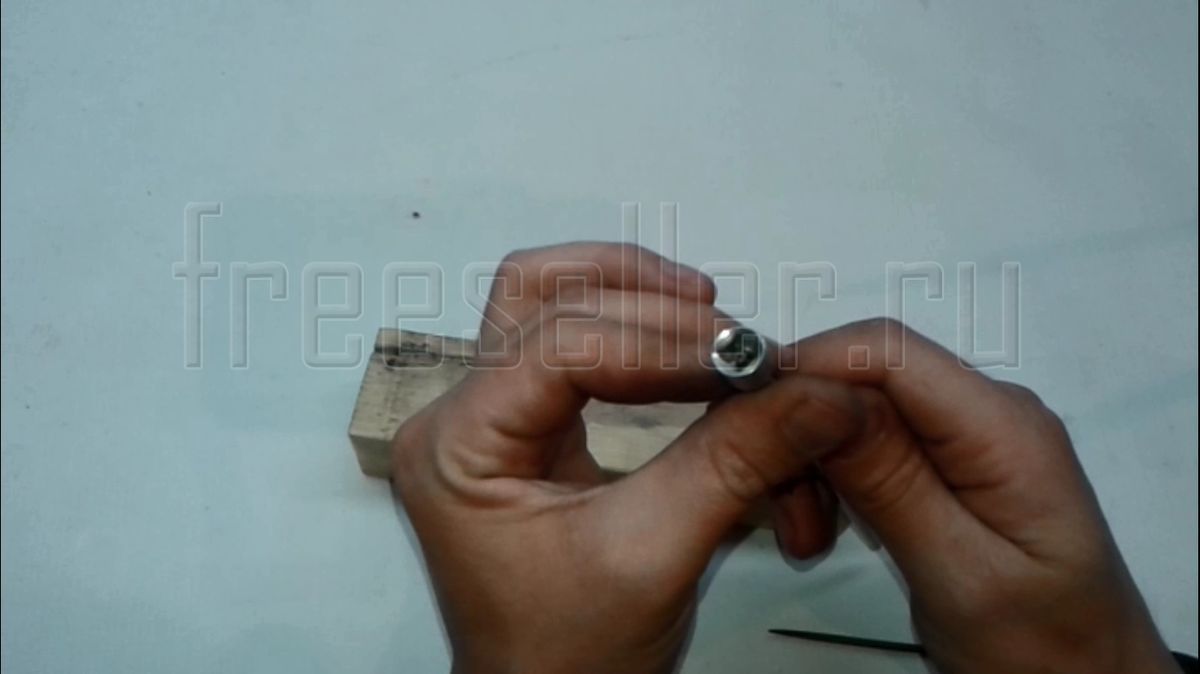

Для головки горелки отлично подошла головка на 4,5 мм от ключа храповика.

Отрезаем от рабочей части 5 мм и сверлим сверлом на 5. После чего вставляем сопло в головку.



Как сделать горелку из телескопической антенны

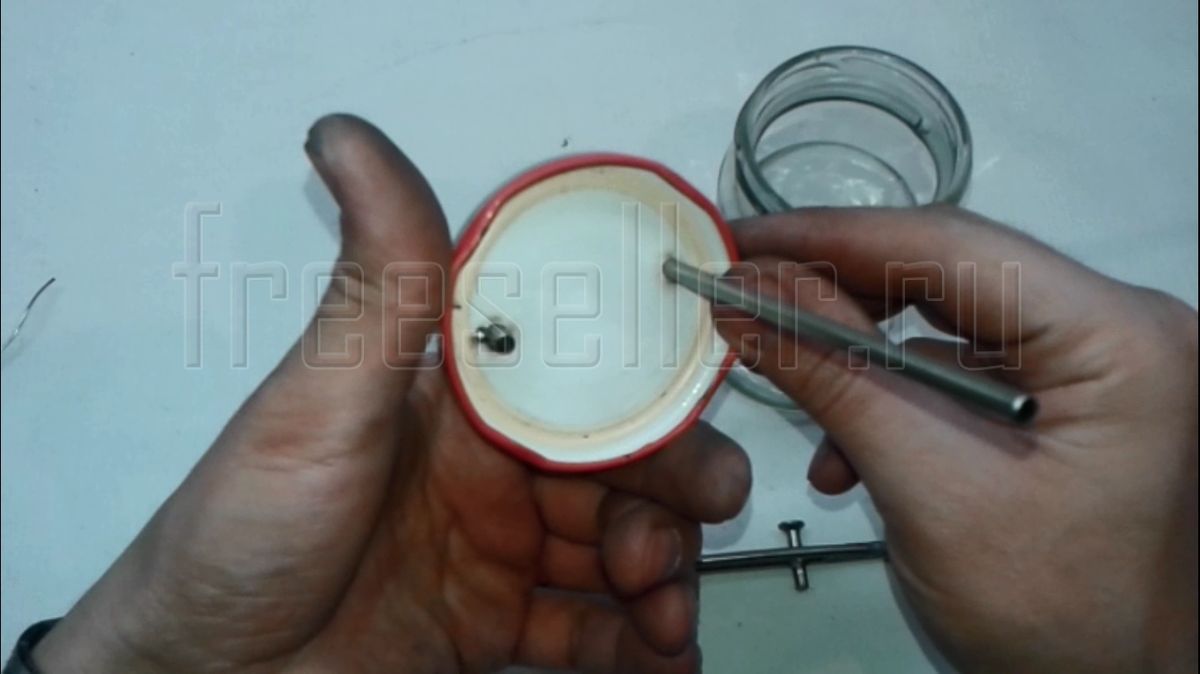

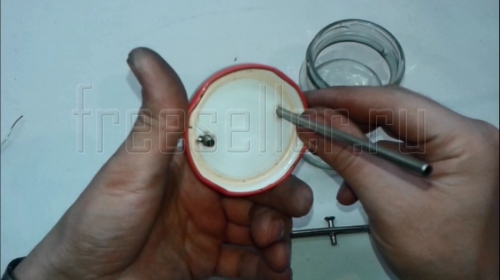

Осталось сделать бачок. В крышке сверлим 2 отверстия в 4 мм под среднюю трубку. Просовываем трубку в отверстие и оставляем расстояние около сантиметра между дном банки и трубкой. И отступив 2 сантиметра от крышки, отрезаем ее. Вторая трубка должна быть короткой, около 2,5 см. Вставив обе трубки в крышку, припаиваем их.



Как сделать горелку из телескопической антенны

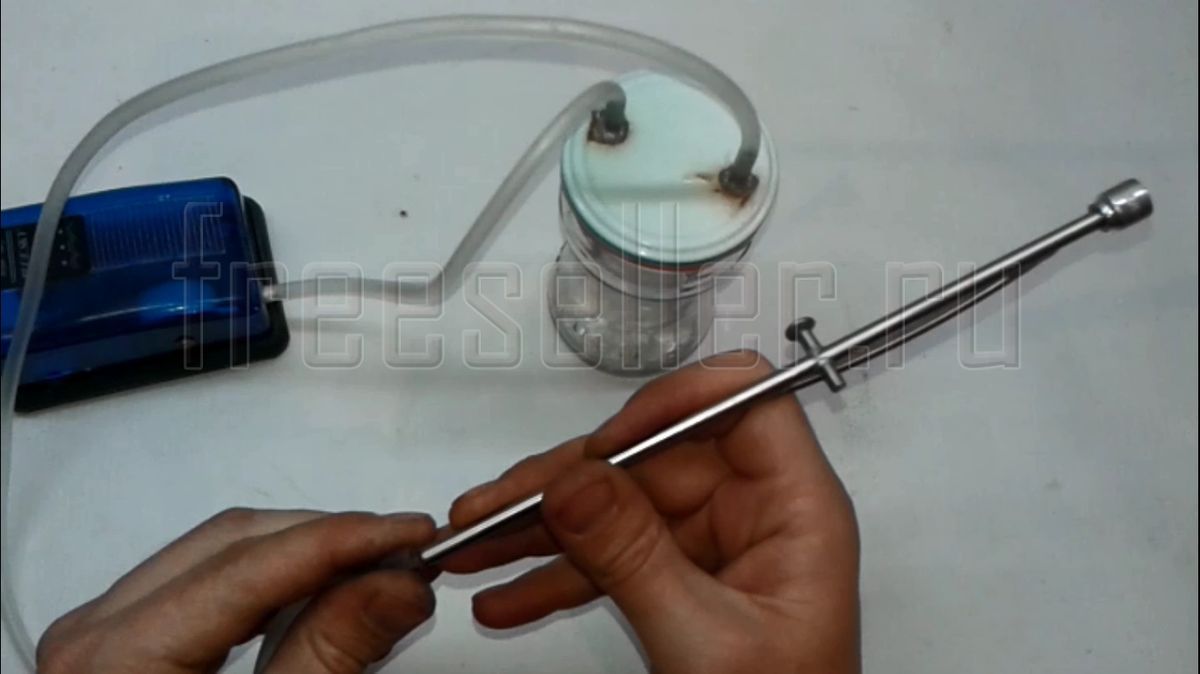

И соединяем все части шланчиком.



Как сделать горелку из телескопической антенны

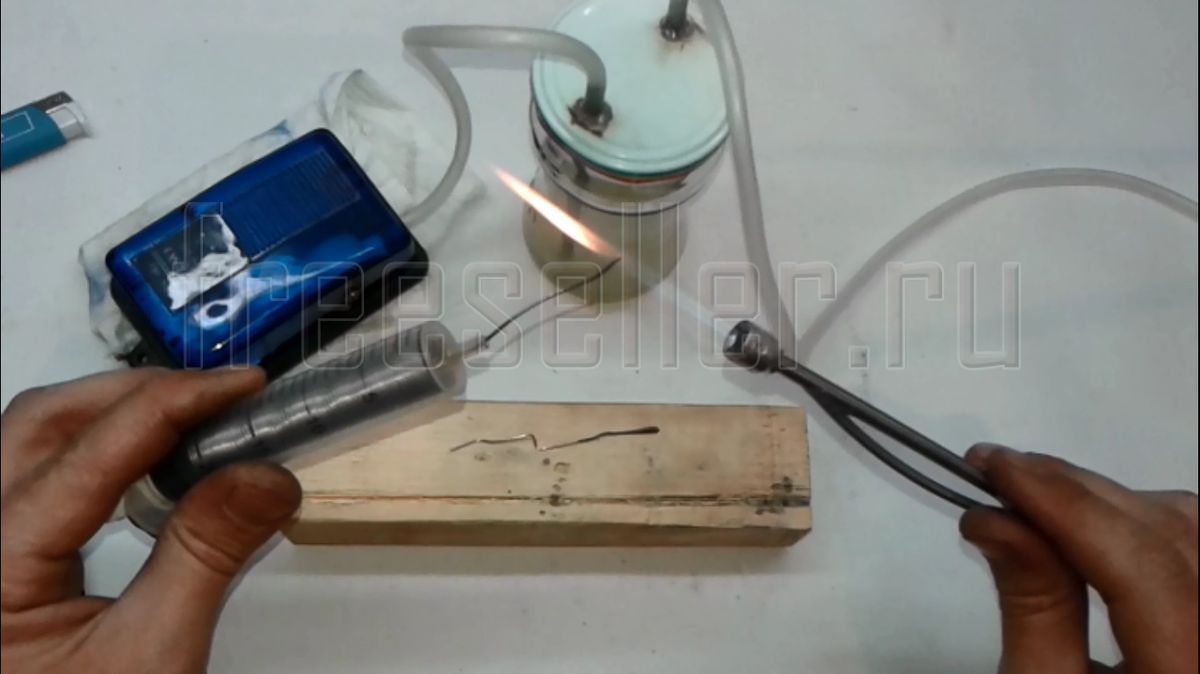

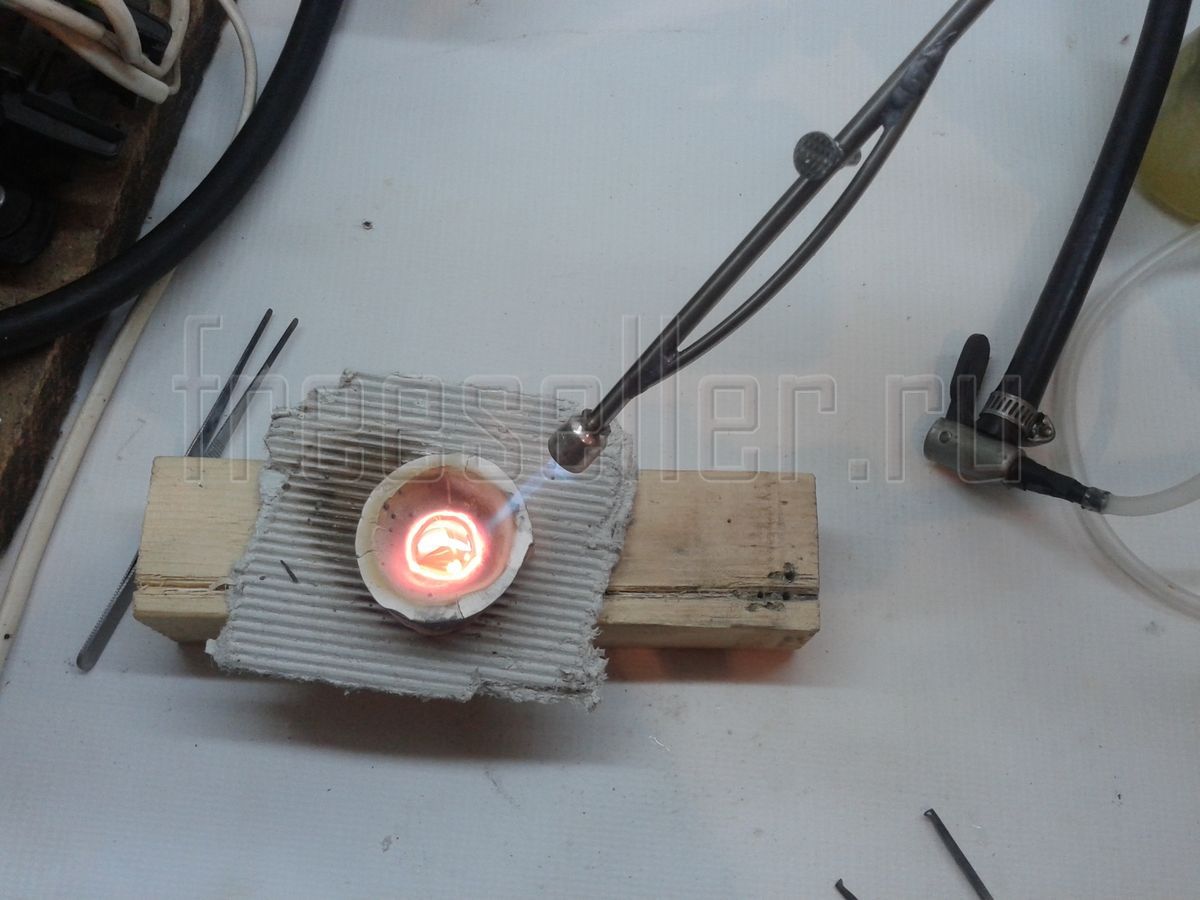

Длинную трубку соединяем с компрессором, а короткую с горелкой. Заливаем примерно 20 мл автомобильного бензина и поджигаем.



Как сделать горелку из телескопической антенны



Как сделать горелку из телескопической антенны



Спасибо что прочитали статью. Всем пока.
