Как сделать качественные щупы для тестера своими руками.

Всем привет!

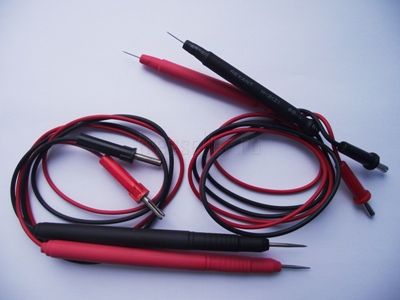

Сейчас в продаже имеются различные тестеры, но в большинстве случаев щупы к ним невысокого качества.

Был случай, что на морозе провода щупов ломались как спички. Поэтому я решил сделать недостающие мне щупы самостоятельно.



Мне понадобилось:



- авторучки;
- карандаши;
- швейные иглы;
- наконечники от дротиков и прочая мелочь.



Процесс изготовления щупов

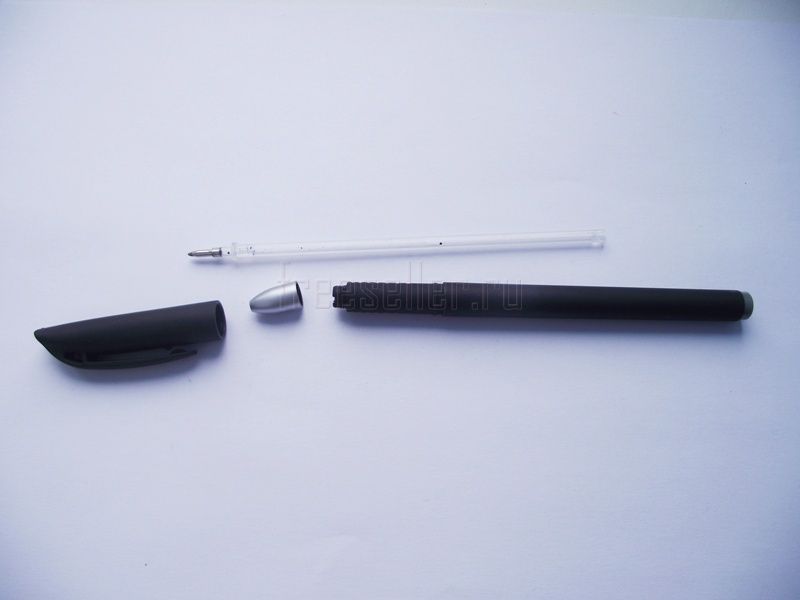

Первый комплект. Берём авторучки, разбираем.



Щупы для тестера своими руками

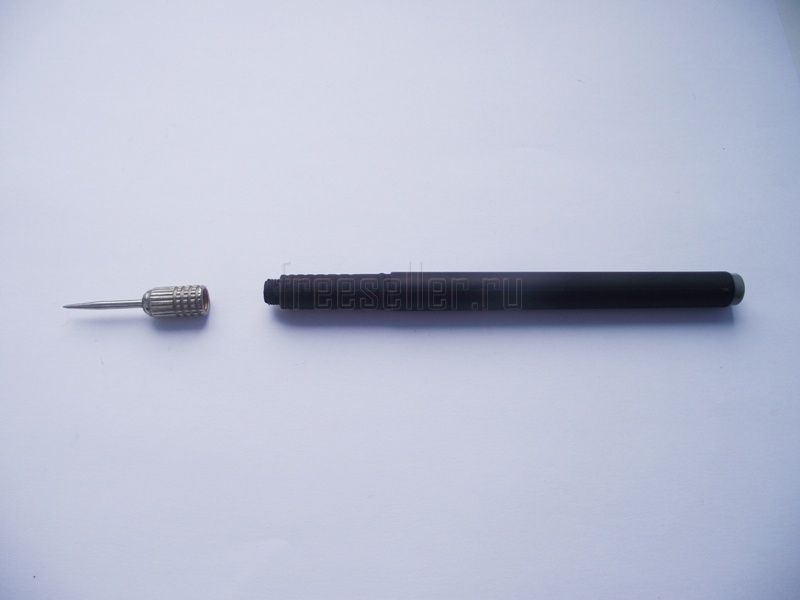

Примеряем наконечник от дротика. Нужно, чтобы он подошёл по размеру вместо наконечника ручки. Если не подходит, то придётся срезать резьбу на ручке. Если это не поможет, то придётся найти другие ручки.



Щупы для тестера своими руками

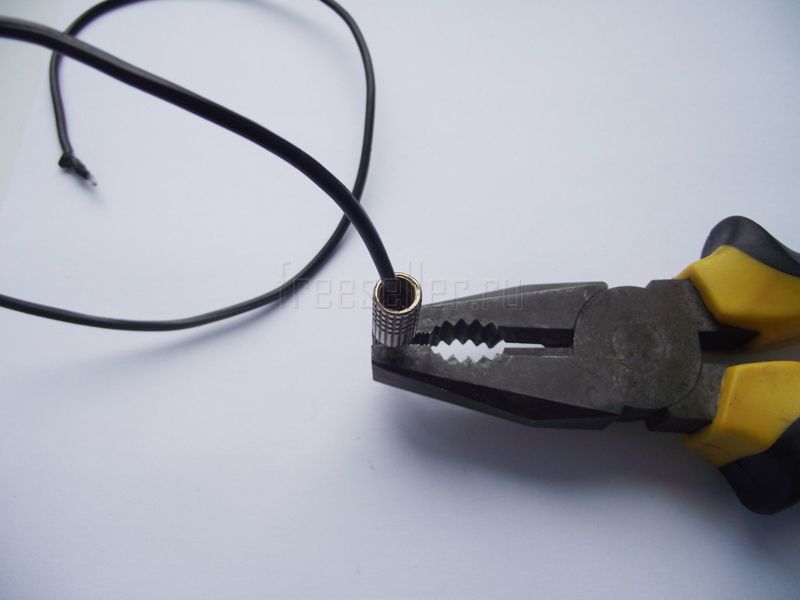

Берём наконечник дротика, греем его газовой горелкой. После достаточного нагрева берём кусочек припоя, смоченного в паяльной кислоте, и бросаем внутрь. Опускаем туда же провод и ждём, пока припой остынет.



Щупы для тестера своими руками

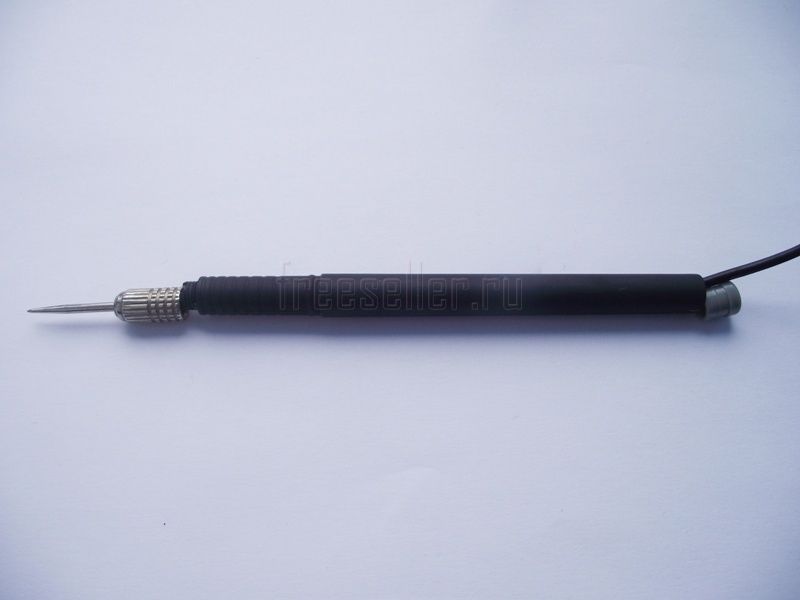

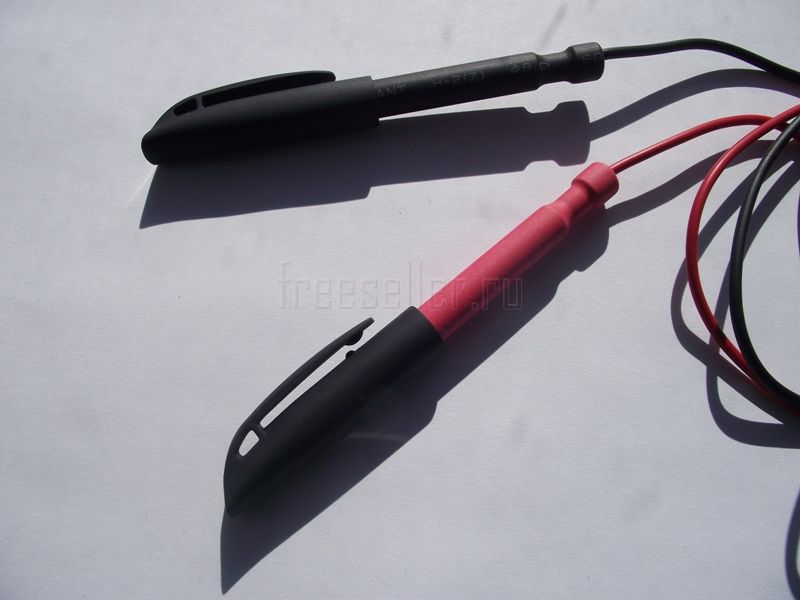

Собираем щуп. Наконечник лучше приклеить.





Щупы для тестера своими руками

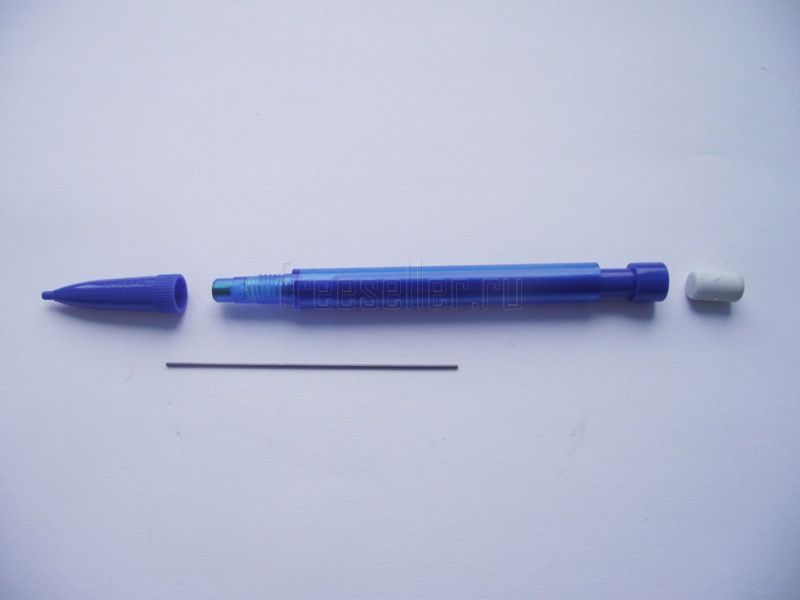

Второй комплект. Щупы с иглами для проколов изоляции. Берём карандаши со сменными грифелями, разбираем.



Щупы для тестера своими руками

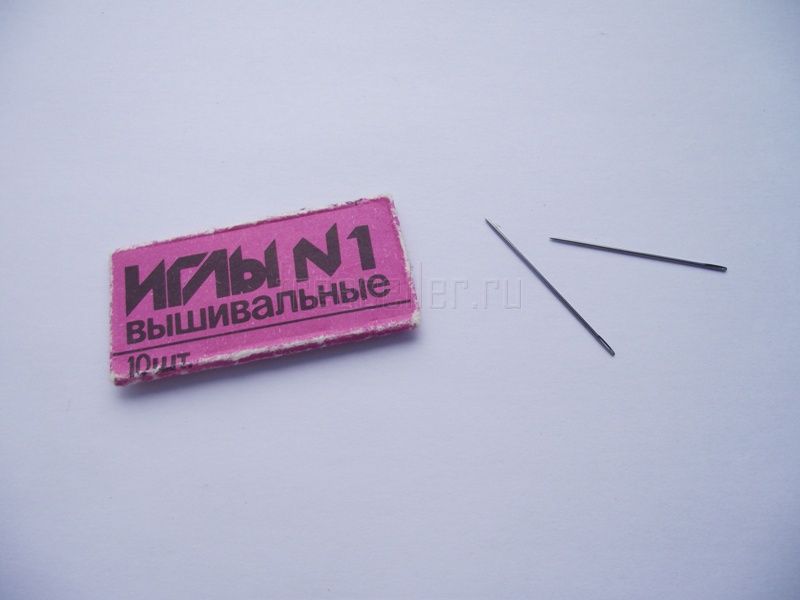

Берём иглы, примеряем их вместо грифелей.



Щупы для тестера своими руками

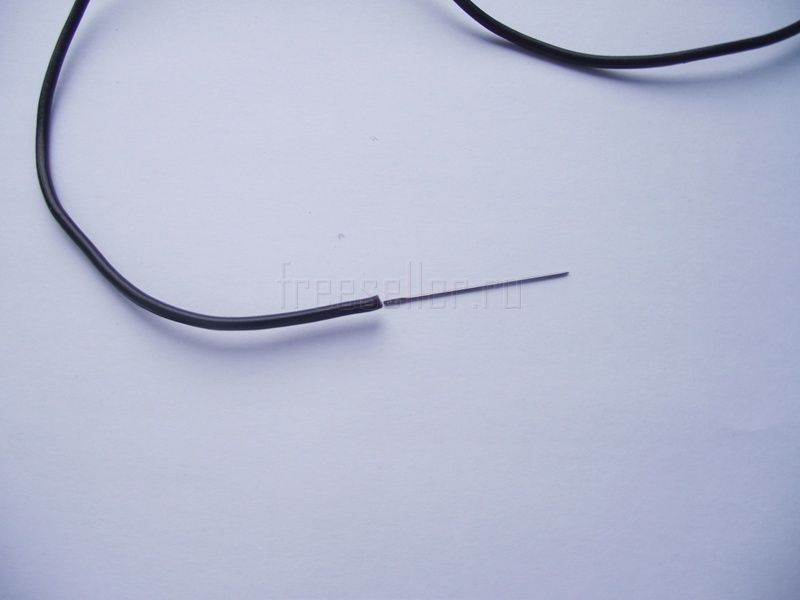

Припаиваем к иглам провода.



Щупы для тестера своими руками

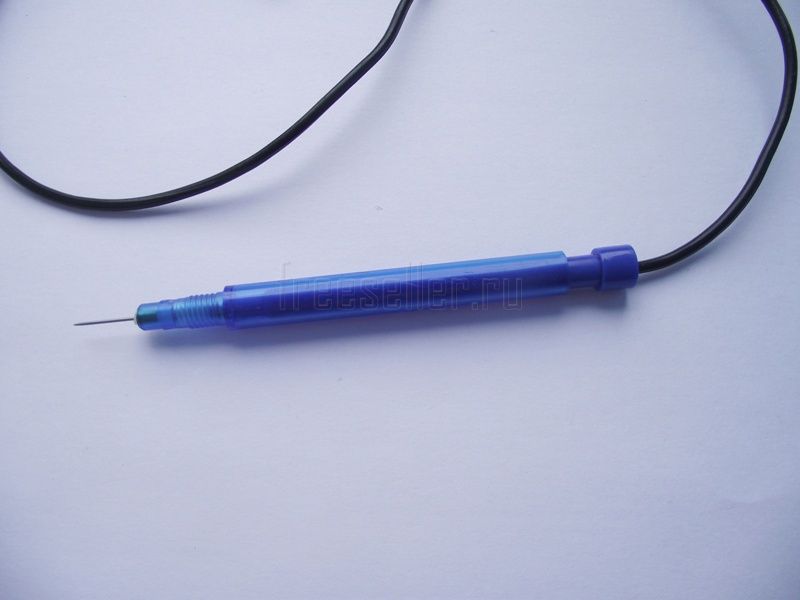

Вставляем иглу с проводом в карандаш сзади. С первого раза может не получиться, нужно попасть в центр цанги карандаша. Иглы в цангу нужно вклеить, иначе при надавливании они уйдут внутрь.



Щупы для тестера своими руками



В общем всё готово, осталось припаять штекеры к проводам и обтянуть щупы цветной термоусадкой. Осторожно с феном! Пластмасса канцтоваров может деформироваться.



Щупы для тестера своими руками



Колпачки от ручек тоже пригодились.



Щупы для тестера своими руками

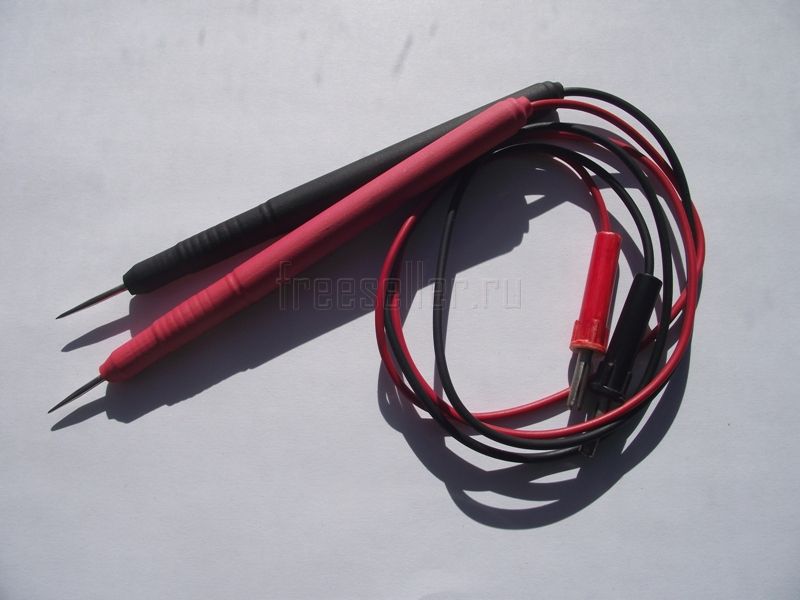

Дополнение. Разбирая компьютерный блок питания я обнаружил разъём, клеммы которого очень хорошо налезают на все щупы, включая китайские и советские.



Щупы для тестера своими руками

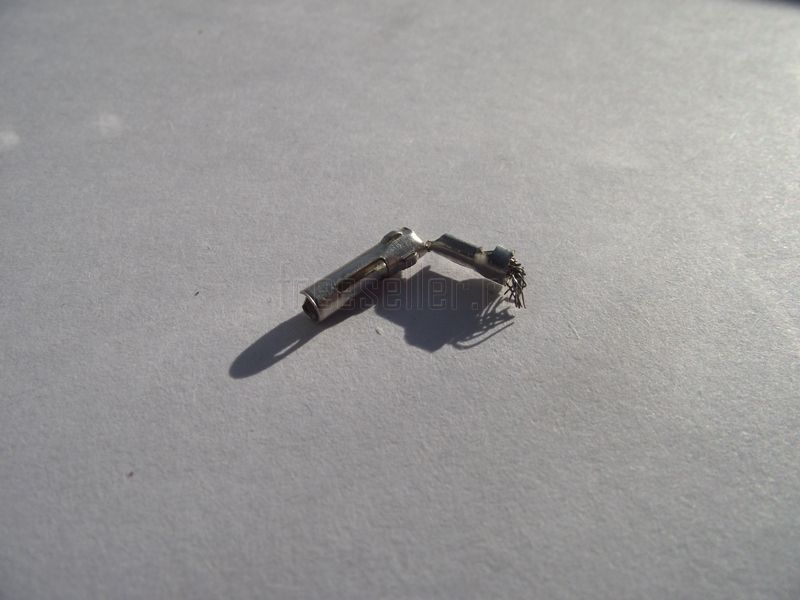

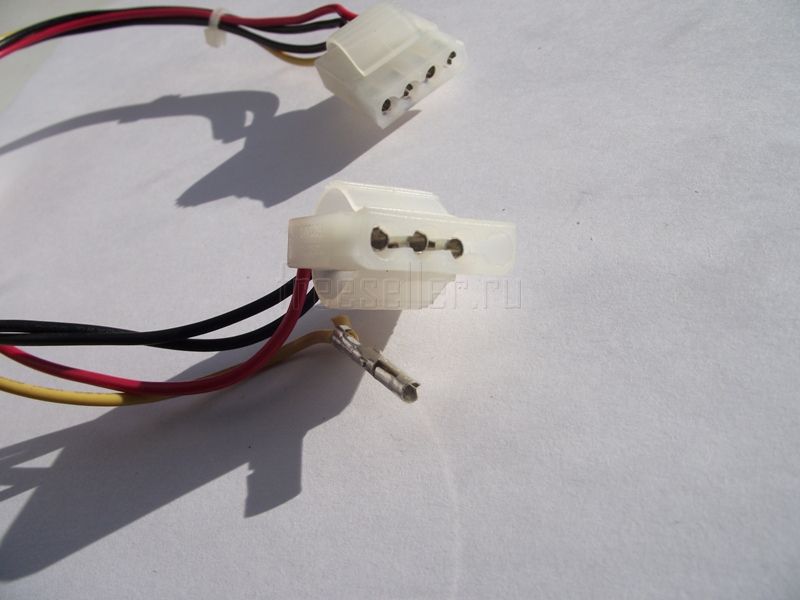

Поэтому я решил сделать ещё и насадки-крокодилы. Извлекаем клеммы, держатся они в колодке на защёлках. Надавливаем шилом на защёлку, извлекаем клемму. У клеммы обрезаем хвостовик, защёлку загибаем внутрь.



Щупы для тестера своими руками

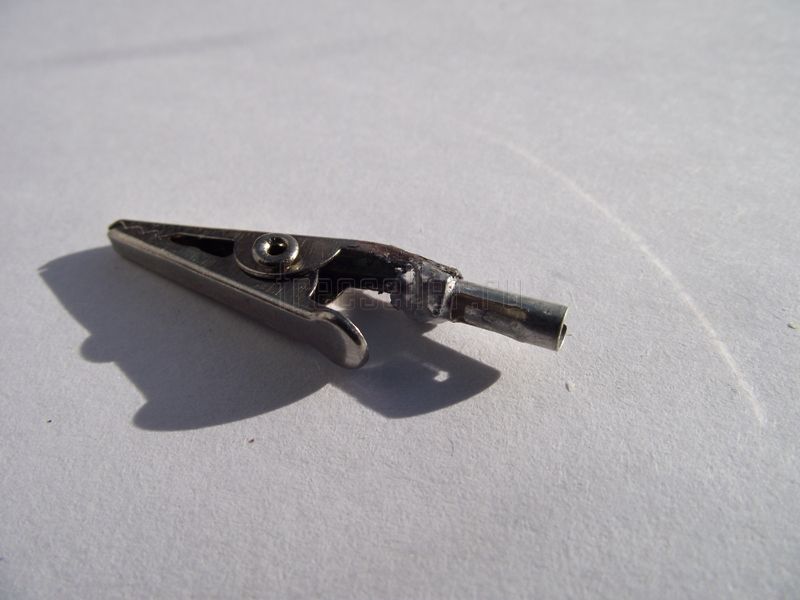

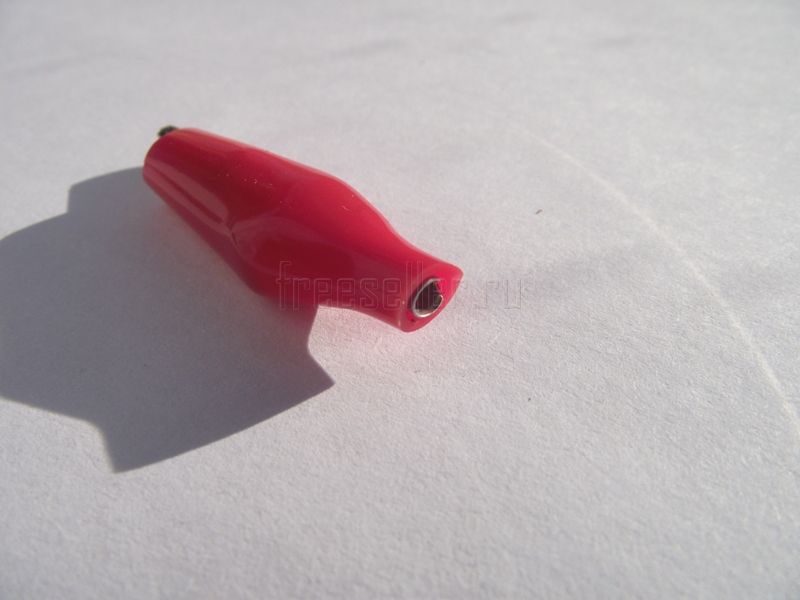

Берём крокодил, вставляем клемму, спаиваем.



Щупы для тестера своими руками

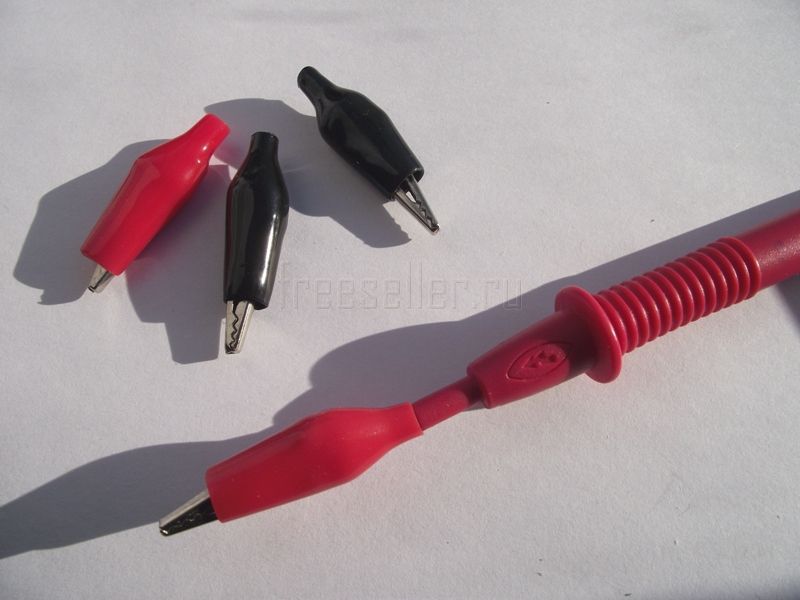

Крокодил готов.



Щупы для тестера своими руками



Щупы для тестера своими руками



Всем спасибо. В заключении скажу, что я покупал провода с морозостойкой изоляцией сечением 0,75 мм².
