Монтаж скрытого кабель канала в стене



Монтаж скрытого кабель канала в стене. Или как спрятать пучок проводов идущих  от висящего на стене телевизора к технике (медиа плеер, ресивер, колонки и пр.) внутри стены.

В статье «Как повесить телевизор на стену» уже приводился пример в полых стенах с использованием 50-ой канализационной трубы.

На этот раз представляю Вашему вниманию более доработанный вариант с использованием пластиковых кабель каналов.



Преимущества использования канала вместо трубы очевидны



- Легче произвести монтаж и демонтаж внутри проводов;

- Можно протянуть через канал кабели с VGA или DVI разъемами для подключения к компьютеру;

- Можно уместить в канале гораздо больше проводов, чем в трубе.



Данный пример, будет осуществлен на уже обшитой гипсокартоном стене.



Для осуществления, задуманного  потребуются:



- пластиковый кабель канал размером 50х 50 мм и шире.

- установочные коробки для гипсокартона.



Процесс монтажа



Итак, вот наша стена в  исходном варианте.



Монтаж скрытого кабель канала в стене

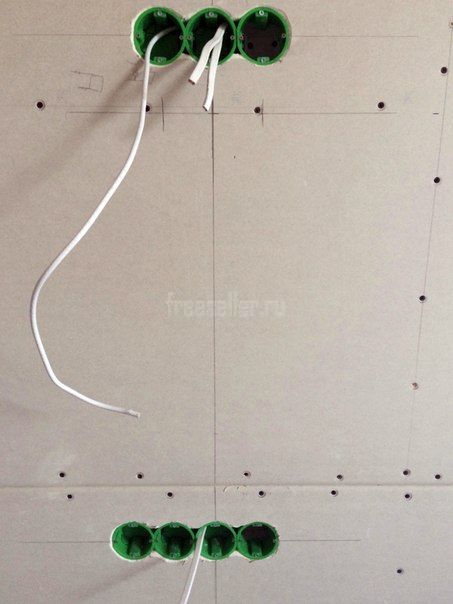

Необходимо проложить канал между блоком верхних и нижних розеток.



Для этого:

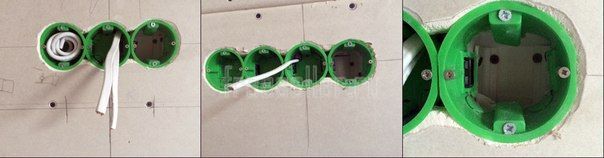

- Размечаем места под установку блоков установочных коробок;

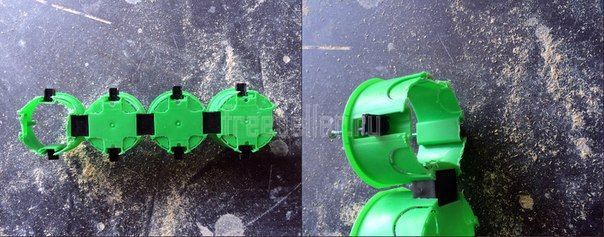

- Отрезаем заднюю часть стенки у установочной коробки (подразетника);

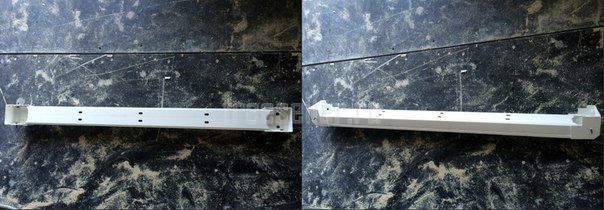

- Замеряем расстояние между верхним и нижним блоком, и подгоняем к размерам кабель канала;

- Сверху и снизу на трубы делаются отводы, (из того-же кабель канала).



Монтаж скрытого кабель канала в стене



Монтаж скрытого кабель канала в стене



Монтаж скрытого кабель канала в стене



Монтаж скрытого кабель канала в стене



Монтаж скрытого кабель канала в стене

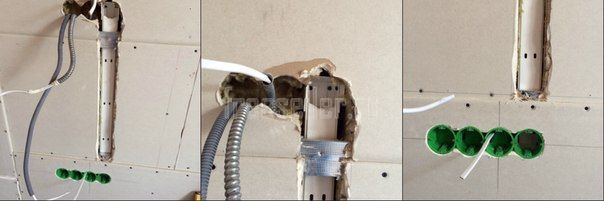

Монтаж возможен либо с прорезкой части гипсокартона и дальнейшей заделкой, либо с предварительной подготовкой до монтажа гипсокартона, если сразу, конечно же, предусмотреть этот момент. что увы не всега бывает.
