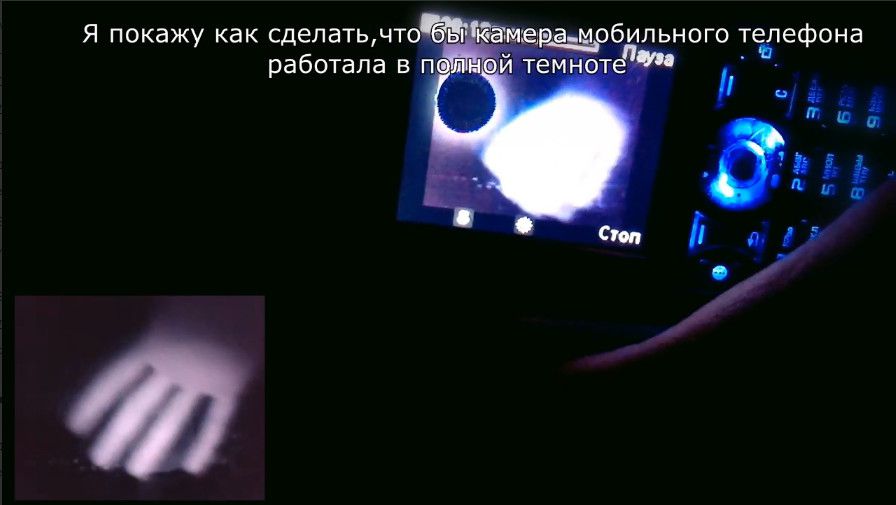

Как сделать прибор ночного видения из мобильного телефона? Наверняка твои друзья сильно удивляться, когда ты покажешь им, что камера твоего мобильного телефона работает в полной темноте.

Прибор ночного видения из мобильного телефона



Необходимые материалы:



1. Мобильный телефон;
2. Отвертки,швейная игла или булавка;
3. Инфракрасные диоды и резистор;
4. Источник питания на 9-12v.

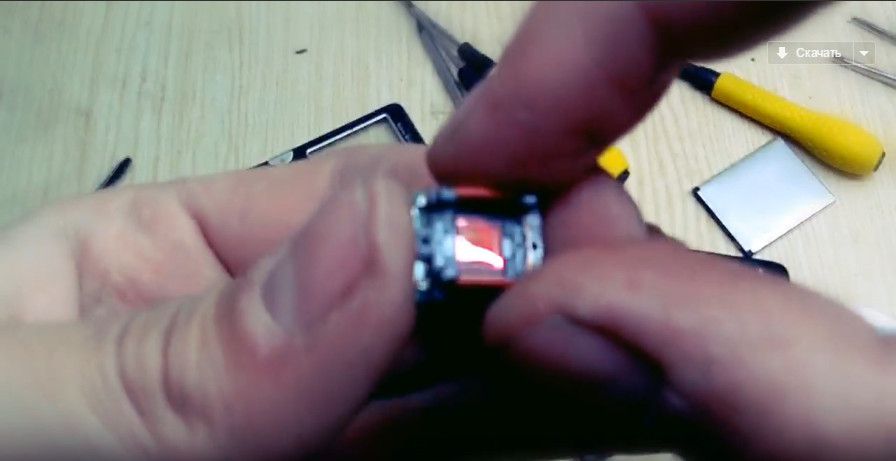

И так, приступим к работе. Первым делом разбираем мобильный телефон и добираемся до камеры, которую тоже будем разбирать.



Прибор ночного видения из мобильного телефона



В данной модели телефона камера имеет автофокус, их разбирать сложнее, но скажу по себе я ножом все аккуратно разобрал (да да, не было отверток таких малых размеров).



Прибор ночного видения из мобильного телефона



Теперь главное это найти инфракрасную линзу. Практика показала, что их легко определить по форме. Они квадратные либо прямоугольные, остальные линзы круглые, так что вы не спутаете.



Прибор ночного видения из мобильного телефона

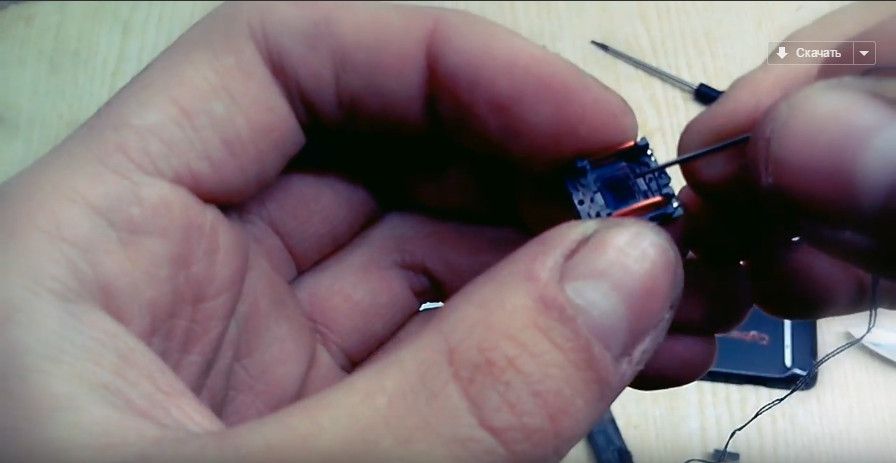

Линзу я извлекал иголкой. Все оказалось намного легче, чем я думал. Сама линза была не стеклянная, а пластиковая и я ее иглой снял очень легко, даже не повредив.



Прибор ночного видения из мобильного телефона



Сняв линзу, собираем камеру и телефон обратно.

Теперь нам нужен инфракрасный свет, для того чтобы камера работала в темноте, человеческий глаз его не воспринимает, а ваш переделанный мобильник теперь да).

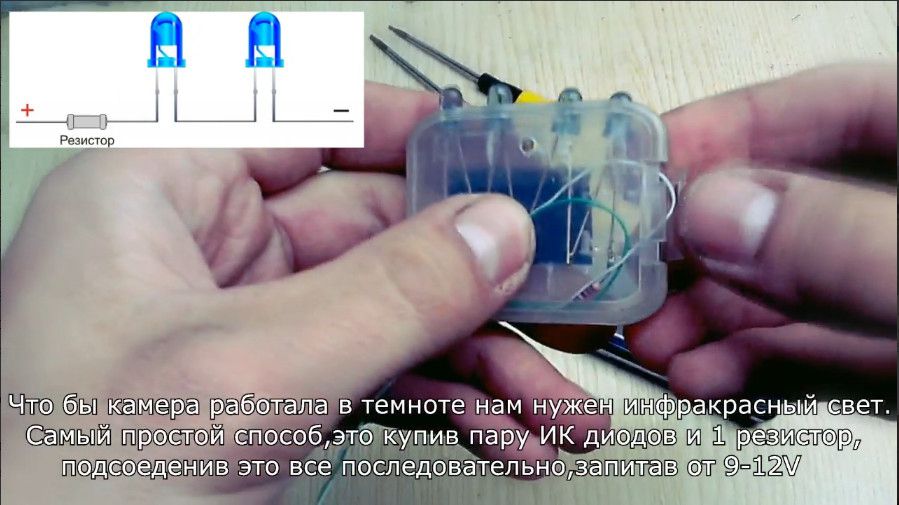

Самый простой вариант который я использовал, это купив 4 ИК диода, подсоединив их последовательно с резистором, запитав их от 12V. Ну и для красоты поместил их в коробочку.



Прибор ночного видения из мобильного телефона



Кто не в курсе, такие ИК диоды есть в пультах от телевизора и в остальных пультах. Ну а если у вас есть ИК фонарик, то это просто идеально, так как камера будет видеть на десятки метров.

Ну, вот на этом все. Как я это все делал, и пример съемки камеры смотрите в видеоролике
