Установка аккумулятора от телефона в распространённый фонарик вместо батареек R20.

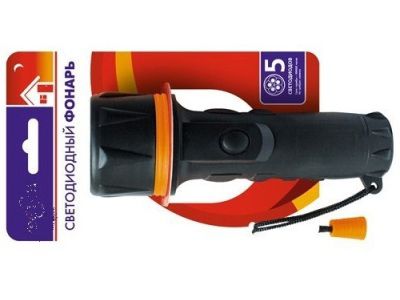

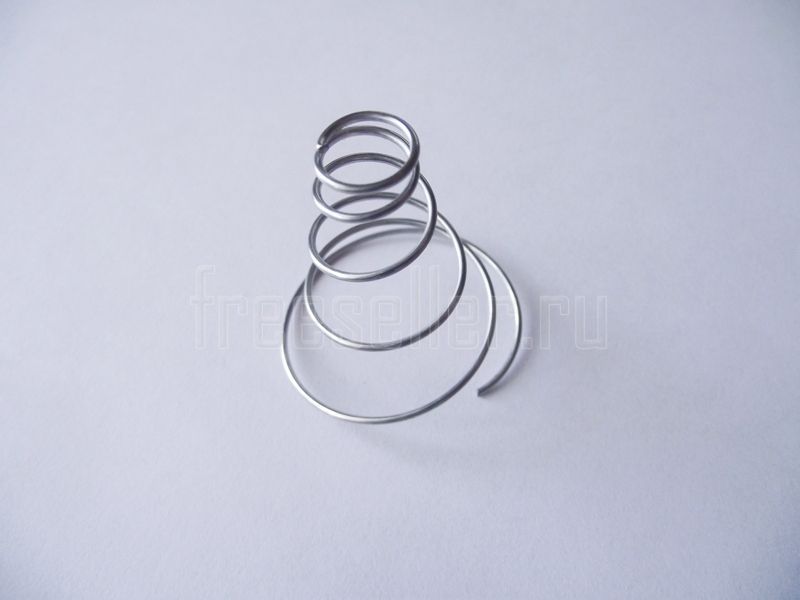

Всем привет! У многих есть такой фонарик, он продаётся во многих магазинах под разными названиями, но конструкция его одна и та же. Стоит он недорого, хорошо светит, но есть большой недостаток - питается он от двух батареек R20, которые стоят в разы дороже этого фонаря. Я хочу предложить свой способ решения этой проблемы. Вместо батареек я установил в корпус аккумулятор от телефона и вывел гнездо для зарядки. Для начала нужно разобрать фонарик, снять резиновый чехол с ручки и вытащить пружину (клемму "-"). Она больше не понадобится.



Переделка фонаря с батареек под аккумулятор

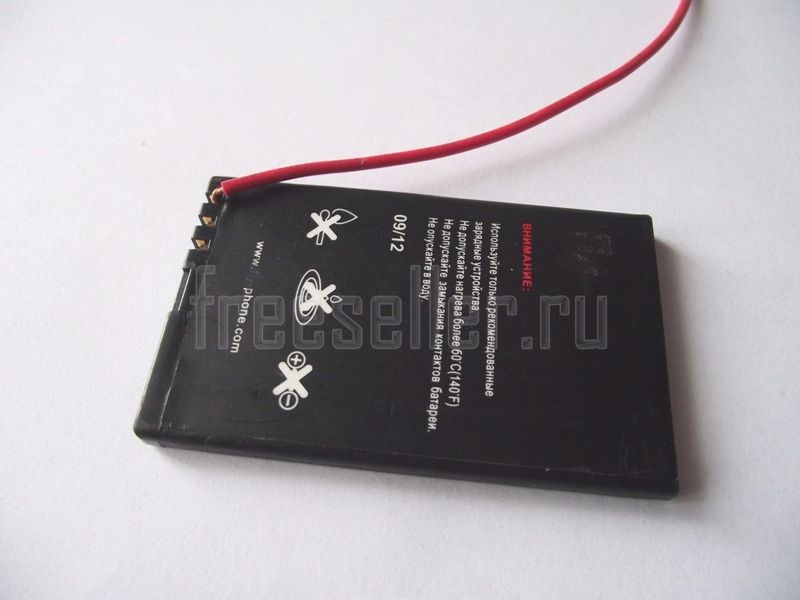

Дальше нужно подобрать аккумулятор, он должен поместиться в ручке фонаря. Мой аккумулятор подошёл идеально. К контактам аккумулятора я прикрепил 2 провода с помощью изоленты, чтобы конструкция была разборная.



Переделка фонаря с батареек под аккумуляторПеределка фонаря с батареек под аккумулятор

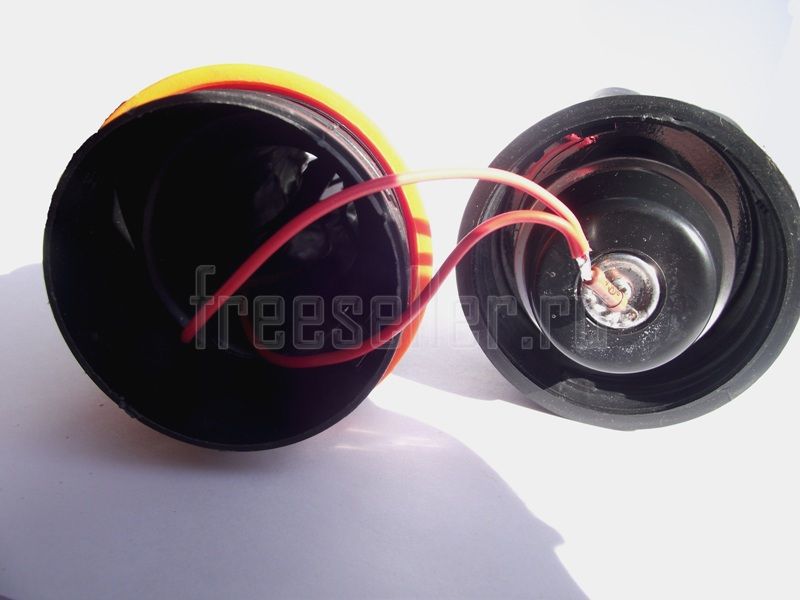

К блоку светодиодов нужно припаять сопротивление, т.к. наш аккумулятор выдаёт больше положенных по конструкции 3 В. Рассчитать сопротивление можно с помощью онлайн-калькулятора. Такие светодиоды должны быть рассчитаны на напряжение 3 В и ток 20 мА.



Переделка фонаря с батареек под аккумулятор

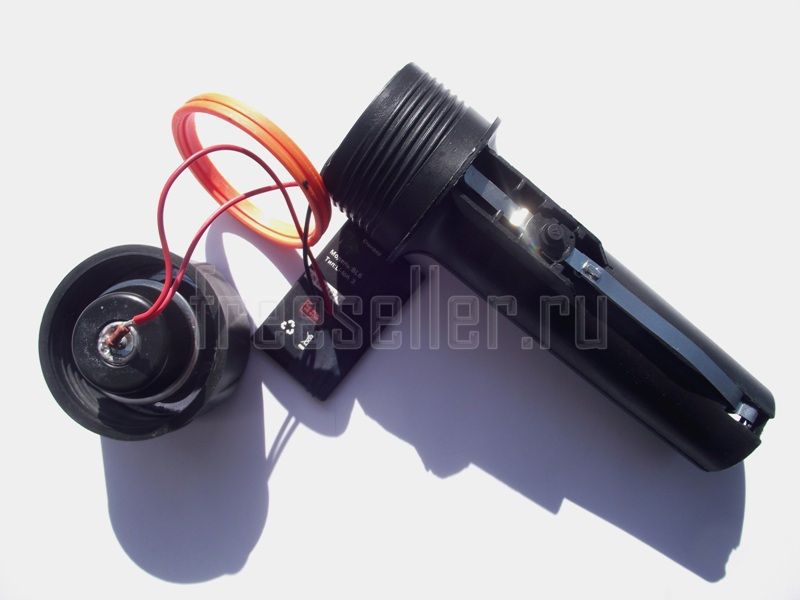

Можно собирать получившуюся конструкцию.



Переделка фонаря с батареек под аккумулятор



На торце ручки закрепляю гнездо для зарядки с помощью клея.



Переделка фонаря с батареек под аккумулятор

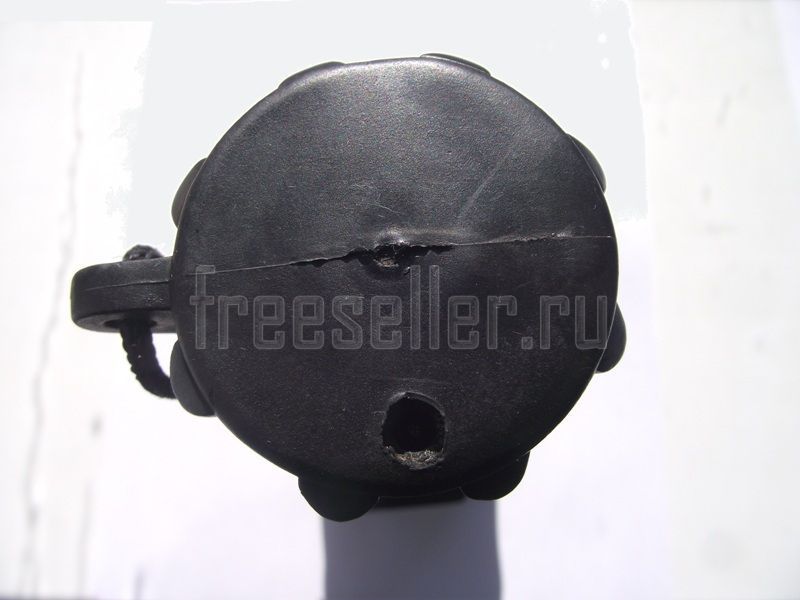

Осталось проделать отверстие в резиновом чехле напротив гнезда.



Переделка фонаря с батареек под аккумулятор

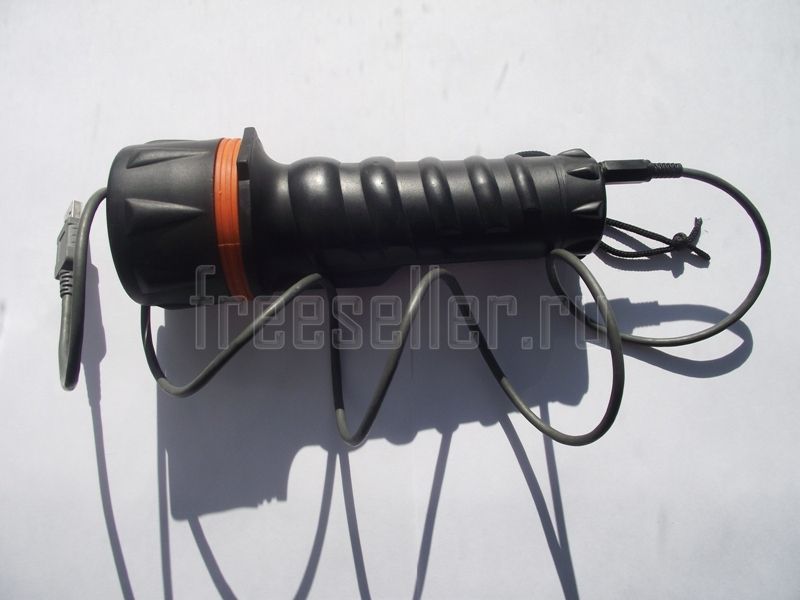

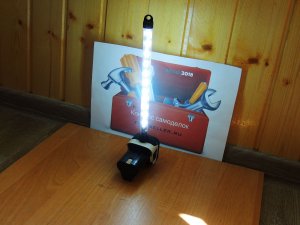

Теперь фонарём можно пользоваться.



Переделка фонаря с батареек под аккумулятор

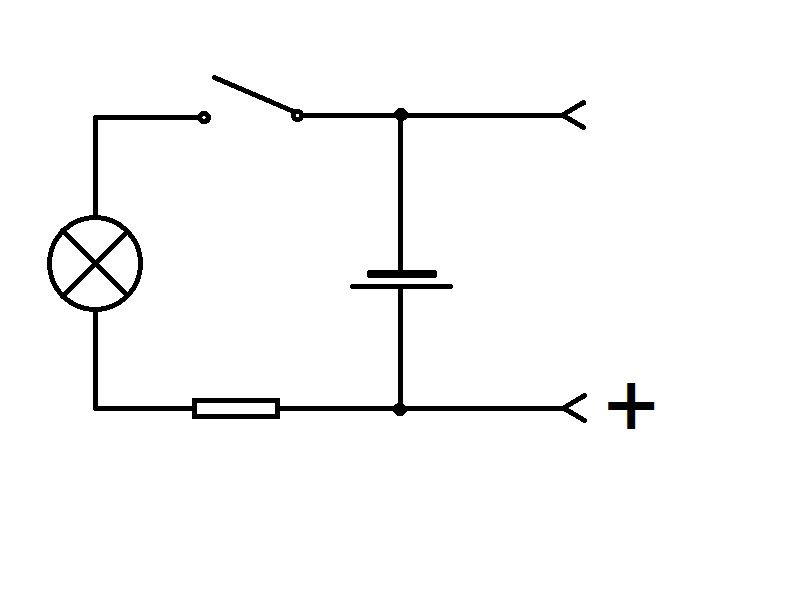

Схема соединений.



Переделка фонаря с батареек под аккумулятор



Данная доработка позволила значительно сэкономить на батарейках. Даже если у вас не найдётся аккумулятора, то его приобретение окупится сразу же, т.к. его стоимость примерно равна стоимости 2 нормальных батареек R20. Кроме того, на аккумуляторе фонарь работает до последнего, потом просто выключается, при этом яркость значительно не снижается. Я использовал далеко не новый аккумулятор, время работы фонаря составляет 14 часов.

Полезные Самоделки


Комментарии пользователей (2)
  1. kirill 108 29
    #1 kirill 13 апреля 2016 13:02
    Идейка хороша! Скажите, а при зарядке телефонного аккумулятора разве модуль зарядки не нужен, или как то контролируется заряд по другому?

    1. Александр К 4 5
      #2 Александр К 13 апреля 2016 21:04
      Спасибо. Нет, зарядное устройство само отключится при полной зарядке аккумулятора. Есть зарядные, которые заряжают напрямую, они так же отключаются самостоятельно.
