Самоделки. Пробник из авторучки



Пробник из авторучки своими руками. Изготовление самодельного автомобильного пробника с двухцветной лампочкой из шариковой ручки.

Всем привет и с 1 мая! Сегодня хочу рассказать про самодельный пробник. Как всегда из подручных материалов. Так уж случилось, что из магазинных вариантов меня не устроил ни один. И я решил изготовить его самостоятельно.

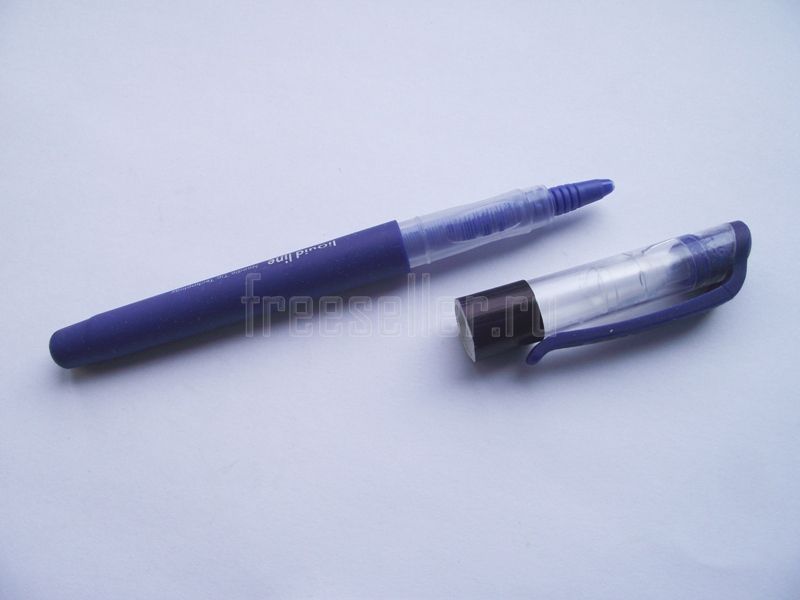

У меня нашлась такая чернильная ручка.



Чернильная ручка - для изготовления пробника

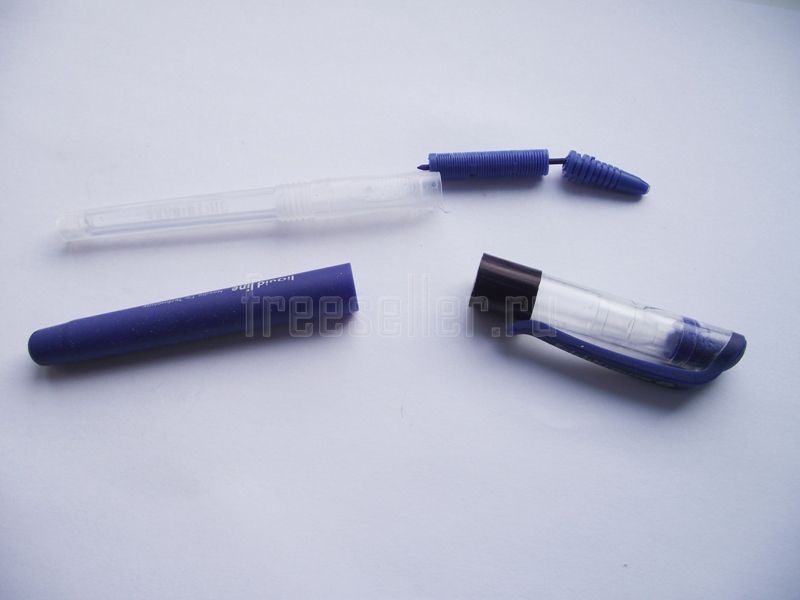

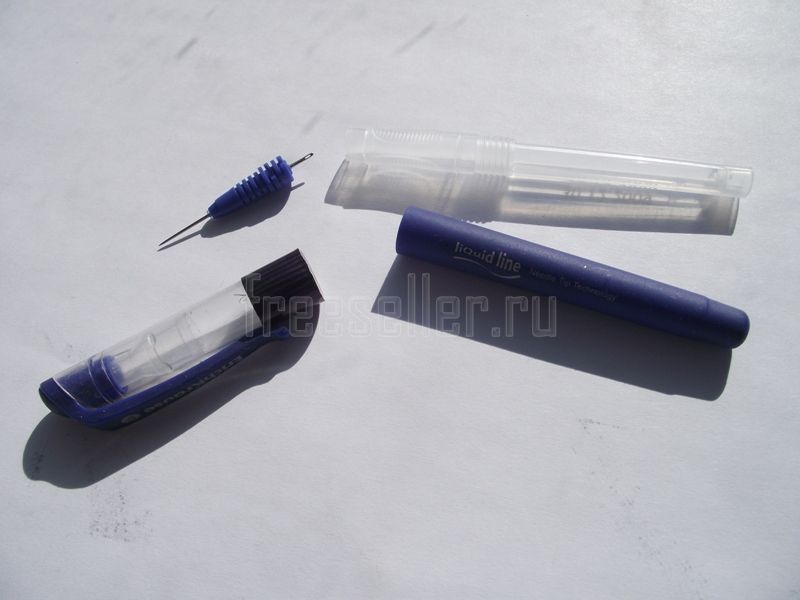

Её я и использовал. Она хорошо лежит в руке и имеет прозрачную часть там, где и нужно. Ручка была разобрана, остатки чернил вымыты, стержень удалён.



Разбираем чернильную ручку - для изготовления пробника


Для пробника я решил сделать двухцветную светодиодную лампочку. При поиске "+" будет загораться красный свет, а при поиске "-" - зелёный.

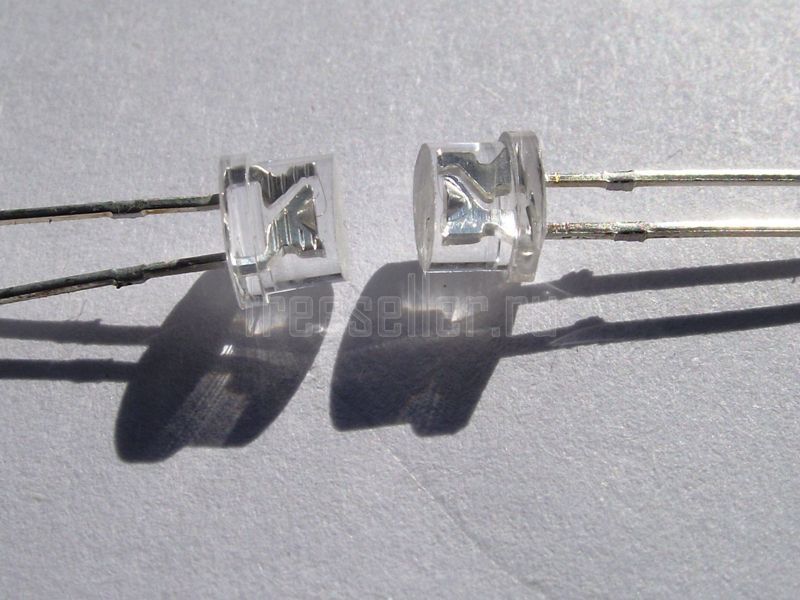

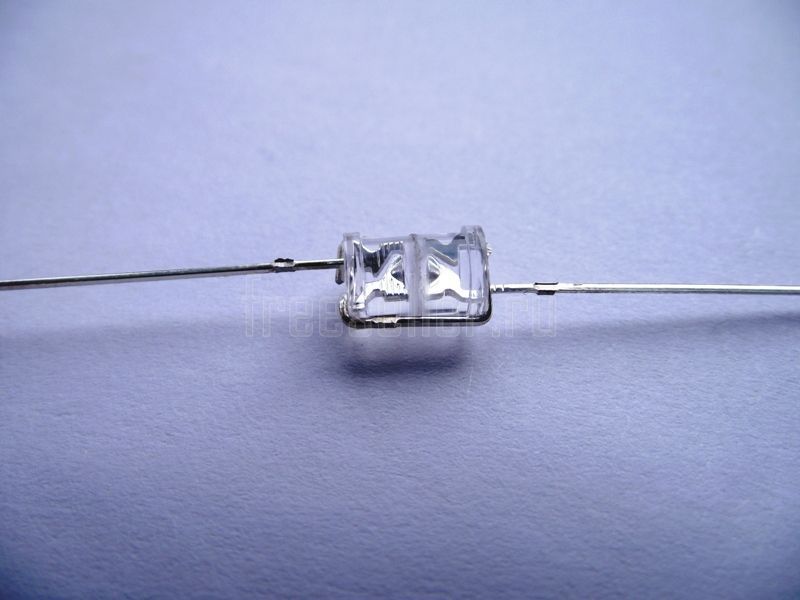

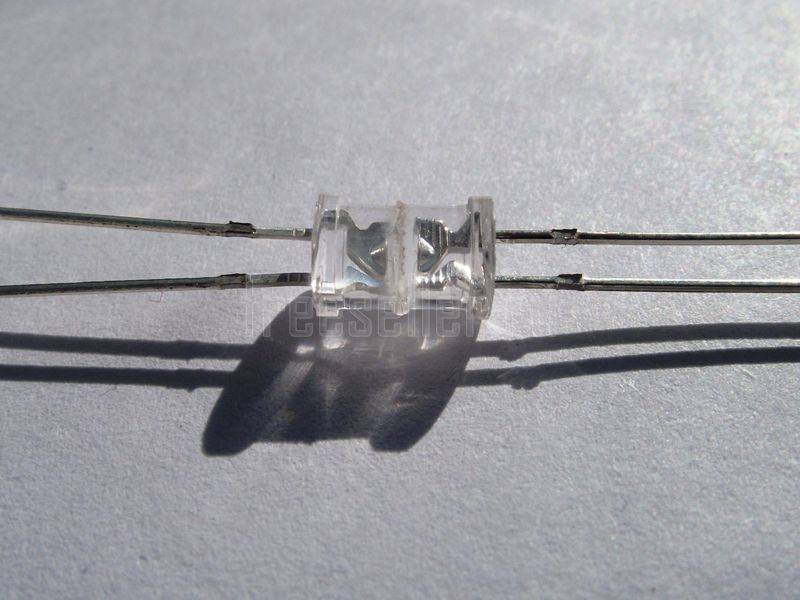

Для этого выводы светодиодов нужно спаять крестообразно, т.е. катод одного к аноду другого. Я заметил, что сейчас светодиоды делают, как попало, поэтому светодиоды лучше прозвонить заранее, чтобы узнать, где катод, а где анод. Я взял обычные светодиоды, полностью сточил головки и склеил их. Потом спаял ножки.



Изготовление самодельного пробника из ручки и светодиодаИзготовление самодельного пробника из ручки и светодиода


Изготовление самодельного пробника из ручки и светодиода

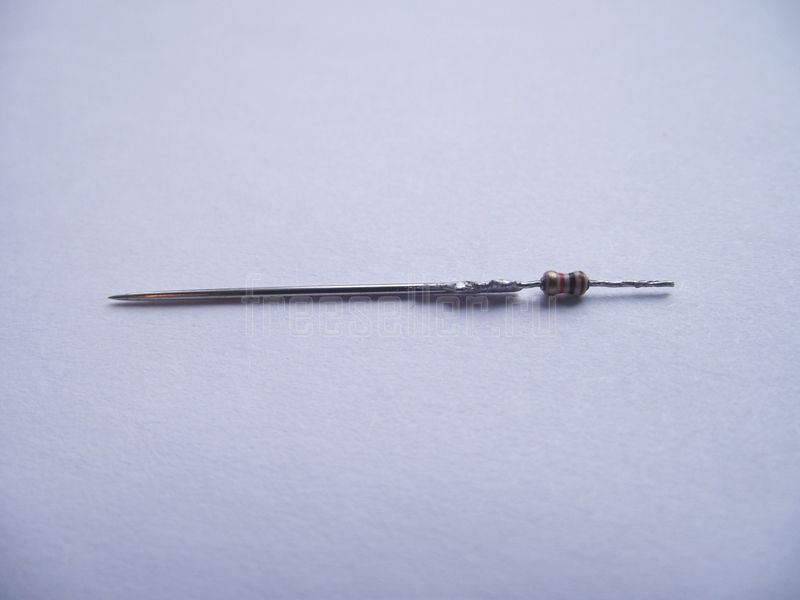

Далее вместо стержня примерил иголку, примерил всё это к ручке, обрезал ушко и припаял сопротивление так, чтобы оно полностью ушло в корпус стержня. От корпуса стержня я отрезал почти всю внутреннюю часть, на фото видно.

В корпусе стержня рассверлил отверстие для сопротивления.



Изготовление самодельного пробника из ручки и светодиодаИзготовление самодельного пробника из ручки и светодиода

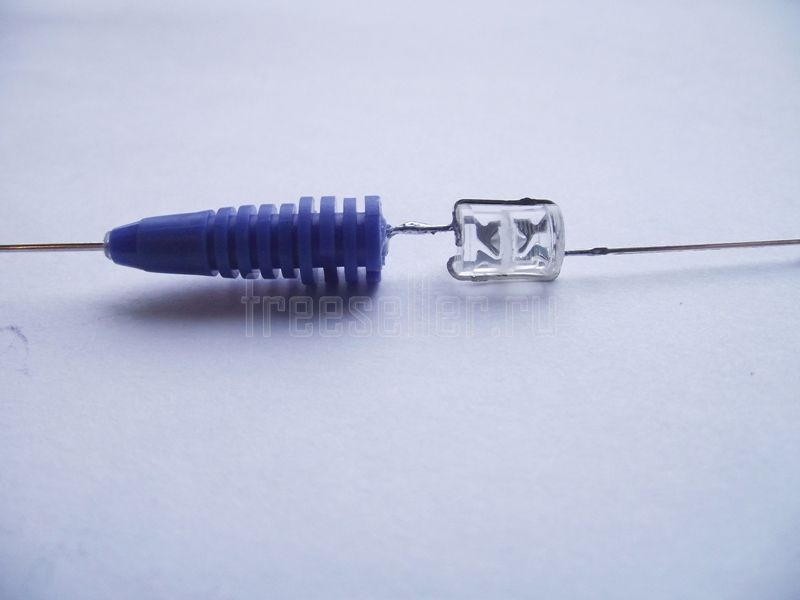

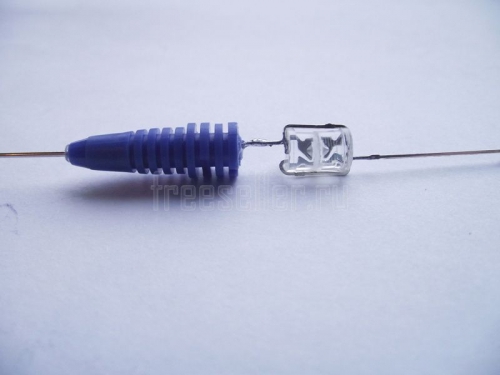

Ещё раз всё примерил, припаял к сопротивлению лампочку и вклеил всё это в корпус стержня.



Изготовление самодельного пробника из ручки и светодиода



Осталось припаять к лампочке проводок и собрать всю конструкцию. Корпус стержня в корпусе ручке я зафиксировал капелькой клея.



Самоделки. Пробник из ручки и светодиода своими руками.

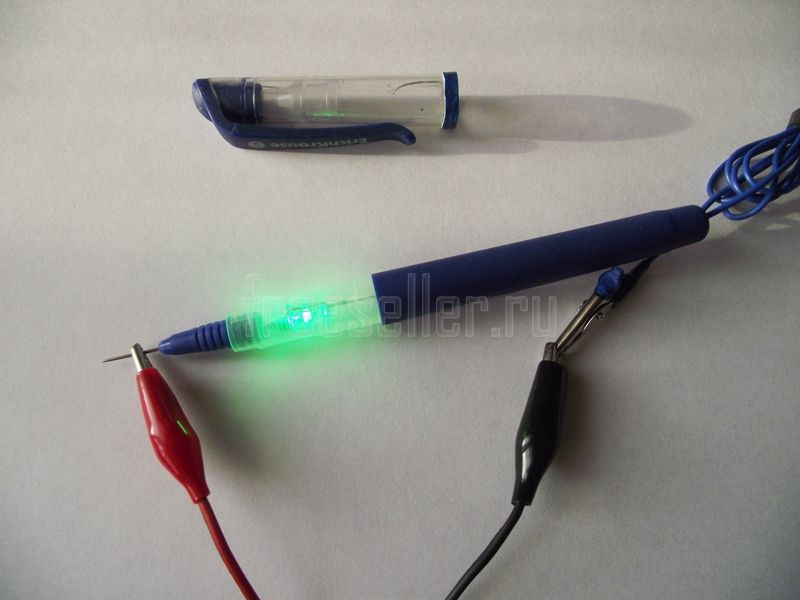

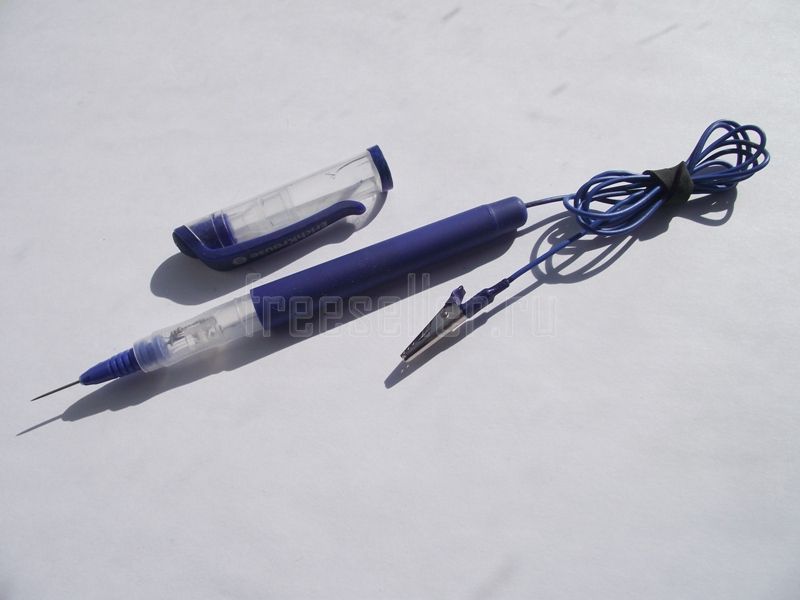

Всё собрано, можно проверять в работе.



Самоделки. Пробник из ручки и светодиода своими руками.Самоделки. Пробник из ручки и светодиода своими руками.


Игла такого пробника пролезает в любые колодки, ей можно легко проколоть изоляцию провода.
В заключении поясню, что зелёный светодиод оказался ярче красного, поэтому к нему я припаял дополнительное сопротивление. На фото видно. Всем спасибо!


Полезные Самоделки

  • Не нравится
  • 0
  • Нравится

Комментарии пользователей (4)
  1. admin 311 20
    #1 admin 2 мая 2016 11:00
    :e179: Насчет 2-х цветов для обнаружения "+" и "-" - отличная идея. Спасибо. И вас с майскими праздниками.

    1. Александр К 4 5
      #2 Александр К 2 мая 2016 11:10
      Спасибо!!!

  2. SHAKAL 1 0
    #3 SHAKAL 2 мая 2016 18:28
    ЗДРАВСТВУЙТЕ ЕСЛИ НЕ ЗАТРУДНИТ ВАС УКАЖИТЕ ПОЖАЛУЙСТА НОМИНАЛ СВЕТОДИОДОВ И СОПРОТИВЛЕНИЯ СПАСИБО

    1. Александр К 4 5
      #4 Александр К 2 мая 2016 18:37
      Приветствую, светодиоды обычные прозрачные яркие 5 мм, сопротивление я ставил 1 кОм + к зелёному светодиоду ещё 1 кОм. Можете воспользоваться онлайн-калькулятором, ссылку писать не буду, нужно знать параметры светодиодов, но я рассчитываю по току 10-20 мА и напряжению 2,5-3 В.
