Самодельная фоновая подсветка телевизора от USB

  • Lisin
  • 3 мая 2016
  • 3 562

Самодельная фоновая подсветка телевизора от USB



Всем привет! Сделал себе фоновую подсветку на телевизор, чтоб в темноте глазам легче было.

Подсветка работает от USB разъёма телевизора, включается/выключается вместе с телевизором и яркость можно регулировать.



Самодельная фоновая подсветка телевизора от USB



Для изготовления понадобятся:
- Светодиодная лента белого свечения 12-24 вольта (цветовой тон по вкусу);
- Повышающий напряжение модуль MT3608 (стоит 29р в Китае);
- USB "вилка";
- немного проводов;
- паяльные принадлежности;
- Вольтметр;
- Амперметр;
- всякая мелочёвка.



Процесс изготовления

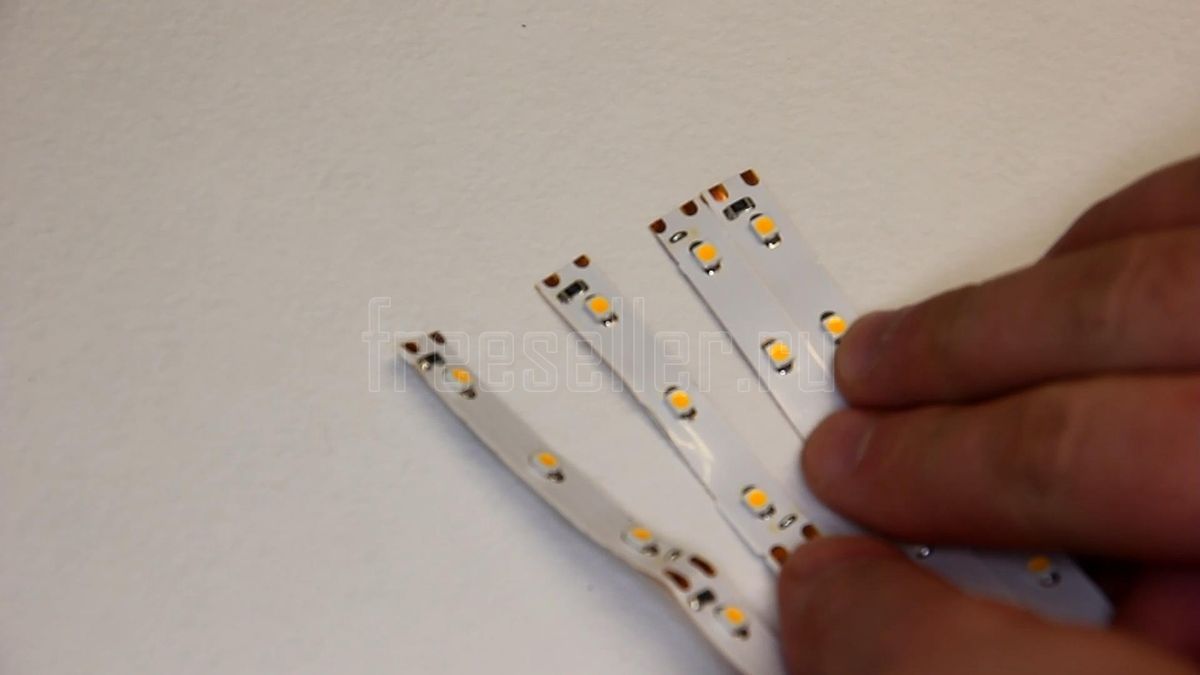

Для начала измеряем размер телевизора и "прикидываем" как можно разместить ленту, отрезаем необходимое количество.



Самодельная фоновая подсветка телевизора от USB

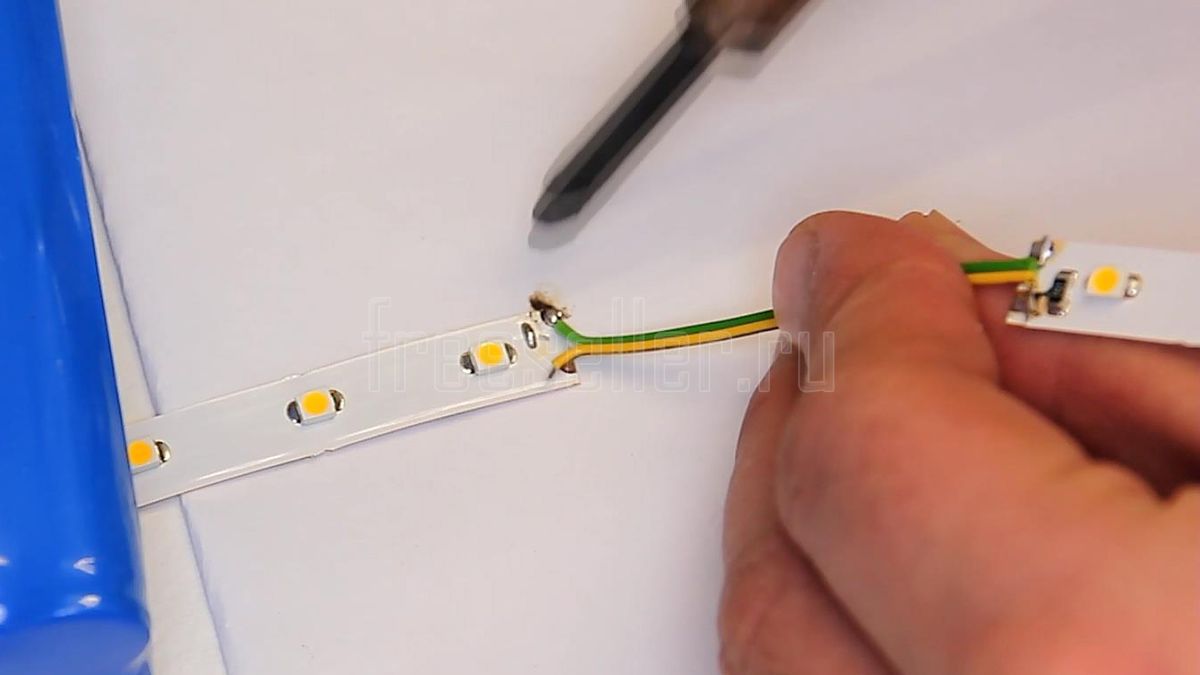

Получившиеся 4 куска ленты спаиваем гибкими проводами. Обязательно соблюдаем полярность.



Самодельная фоновая подсветка телевизора от USB

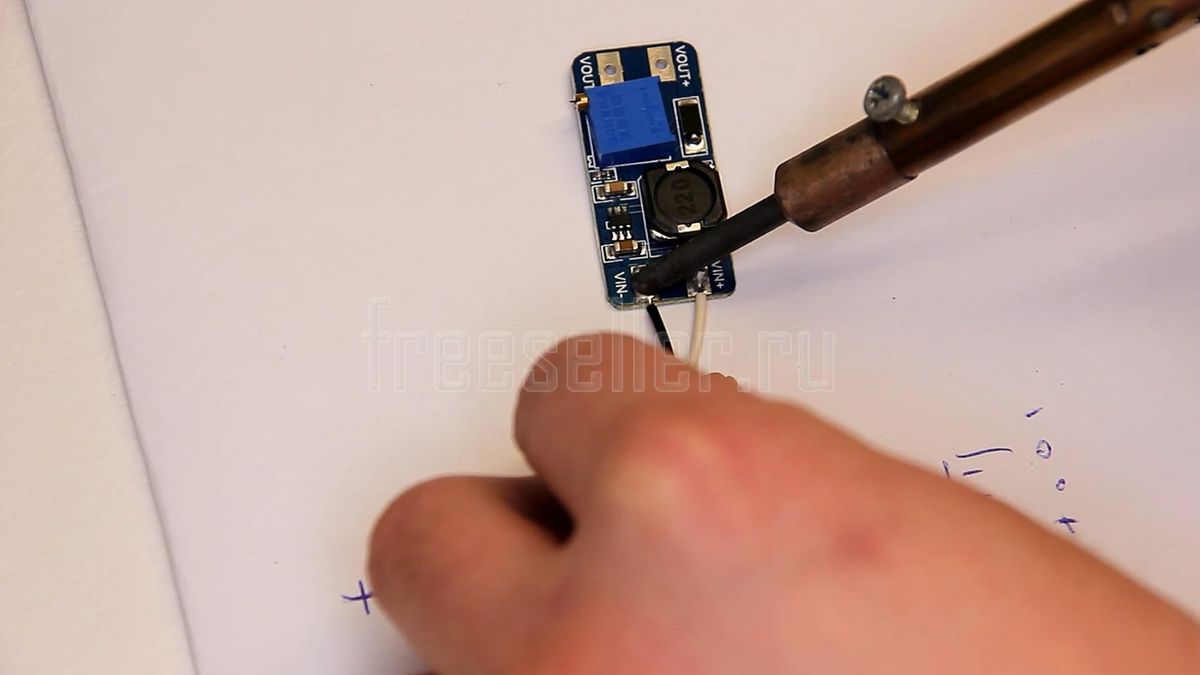

Подключаться подсветка будет от USB разъёма телевизора, но там только 5V и этого нам недостаточно. Для работы LED ленты обычно нужно 12 или 24V. Поэтому используем повышающий напряжение модуль MT3608, он повысит напряжение с 5 до 12V. К входу модуля (VIn) припаиваем провода от USB "вилки".



Самодельная фоновая подсветка телевизора от USB Самодельная фоновая подсветка телевизора от USB

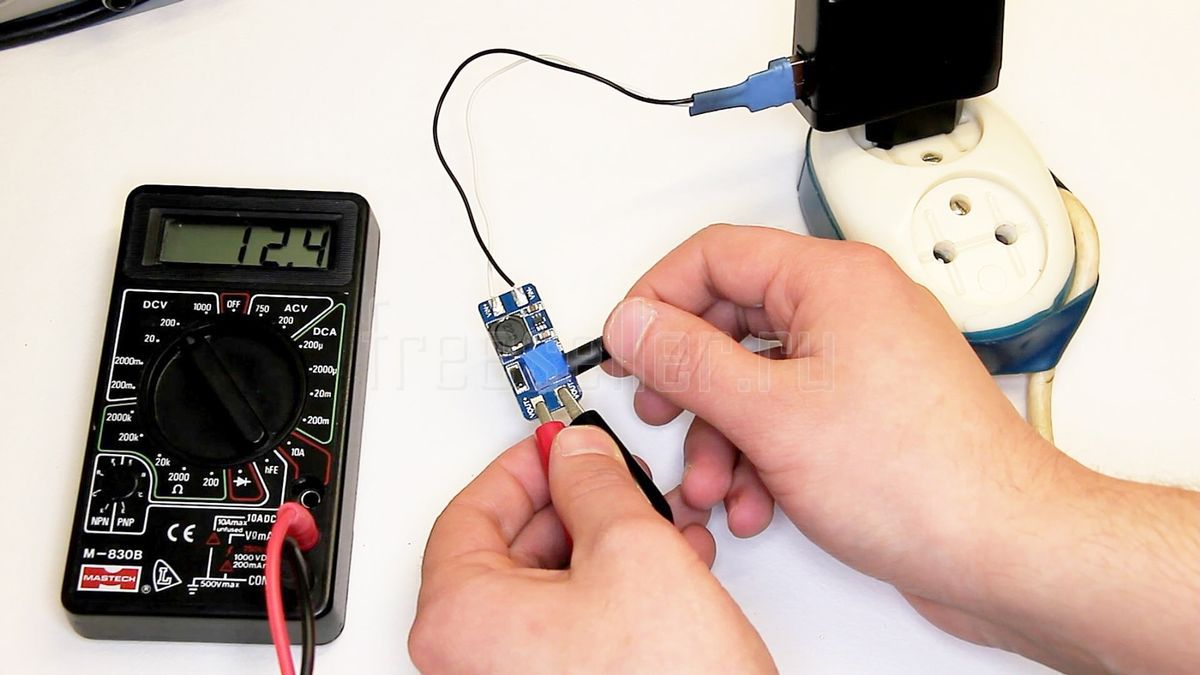

Далее подключив USB к разъёму, который не жалко спалить (на случай если что-то пойдёт не так) вращением подстроечного резистора выставляем необходимое ленте напряжение.



Самодельная фоновая подсветка телевизора от USB



Припеваем ленту к выходу модуля.



Самодельная фоновая подсветка телевизора от USB



В принципе уже должно работать =)

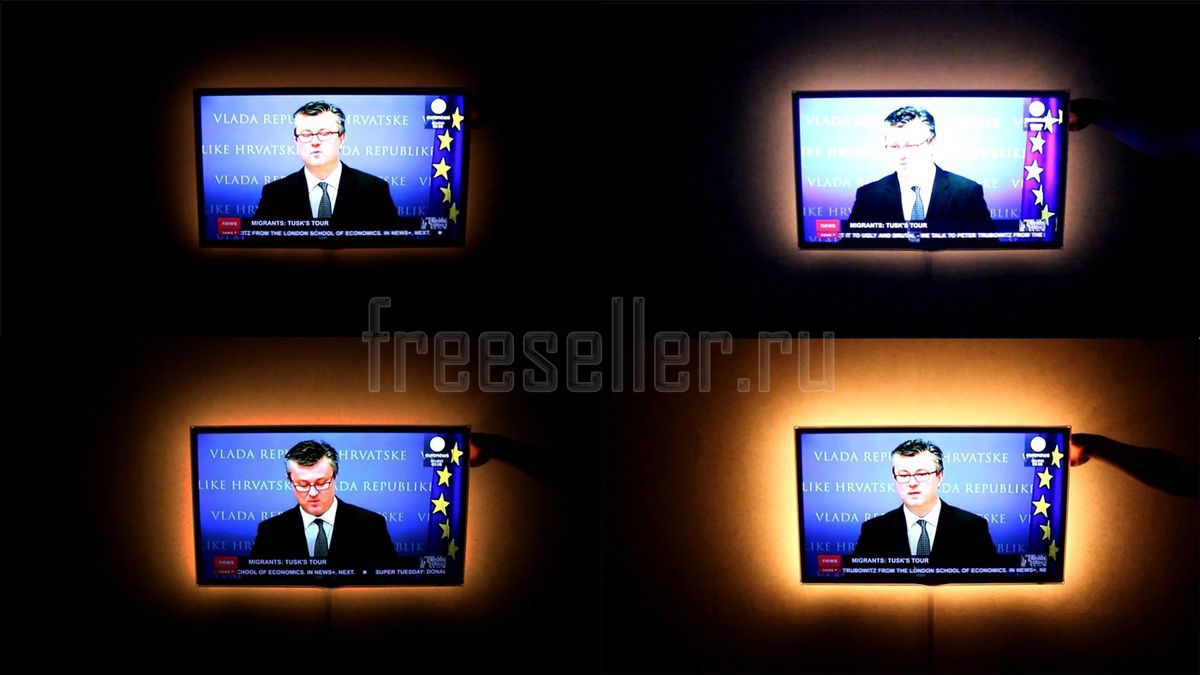

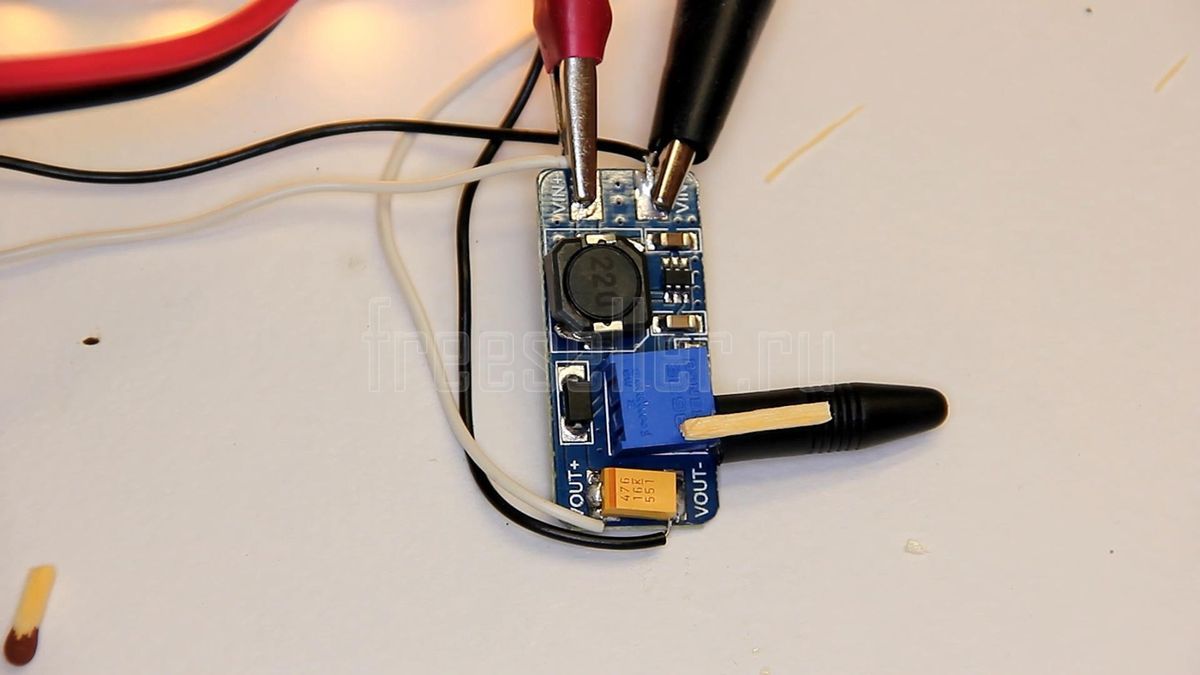

Для возможности регулирования яркости, к переменному резистору регулирующему напряжение я приклеил "вертлюжок" с кусочком спички ("бомж вариант"), благодаря этому резистор можно провернуть вперёд назад только на пол оборота. Крайние положения будут соответствовать минимальной и максимальной яркости, вы подбираете их сами. (жёлтая штука на плате это танталовый конденсатор он уменьшает пульсации напряжения на выходе и он ненужен, пульсации итак минимальны).



Самодельная фоновая подсветка телевизора от USB

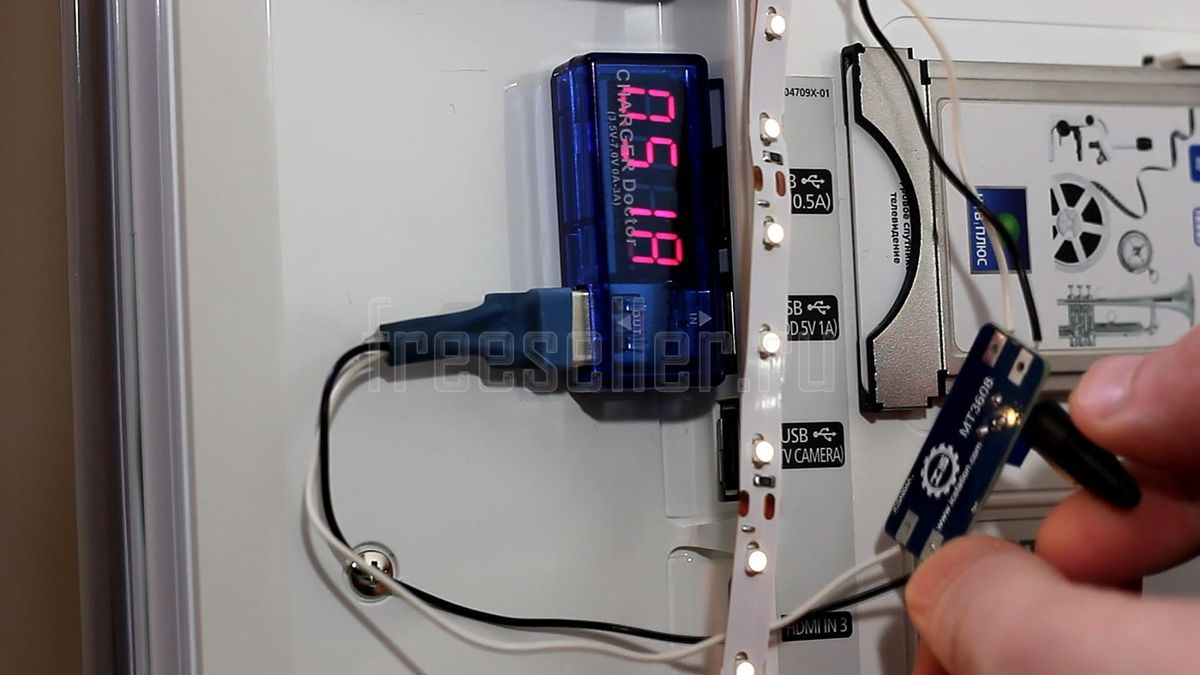

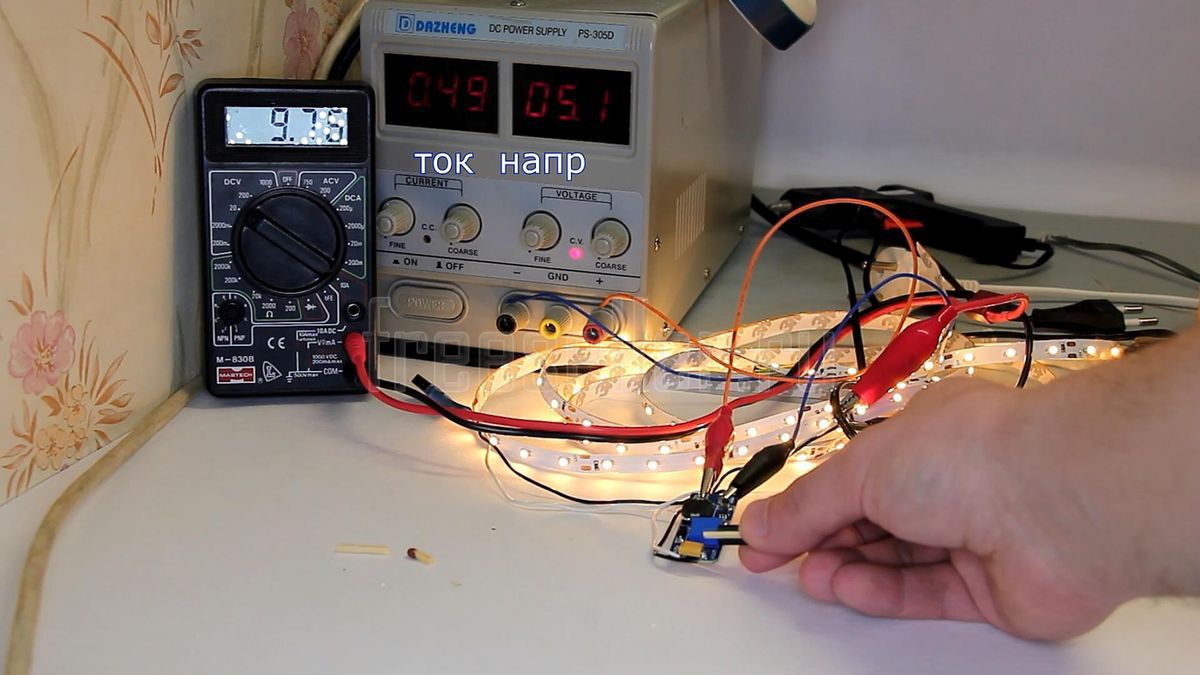

После того как всё собрано нужно обязательно проверить потребляемый схемой ток при максимальной яркости, для этого можно использовать USB вольтамперметр или как в моём случае лабораторный блок питания. Напряжение на ленте не должно быть выше номинального.



Самодельная фоновая подсветка телевизора от USB



Ток не должен превышать максимально допустимый для разъёма.



Самодельная фоновая подсветка телевизора от USB

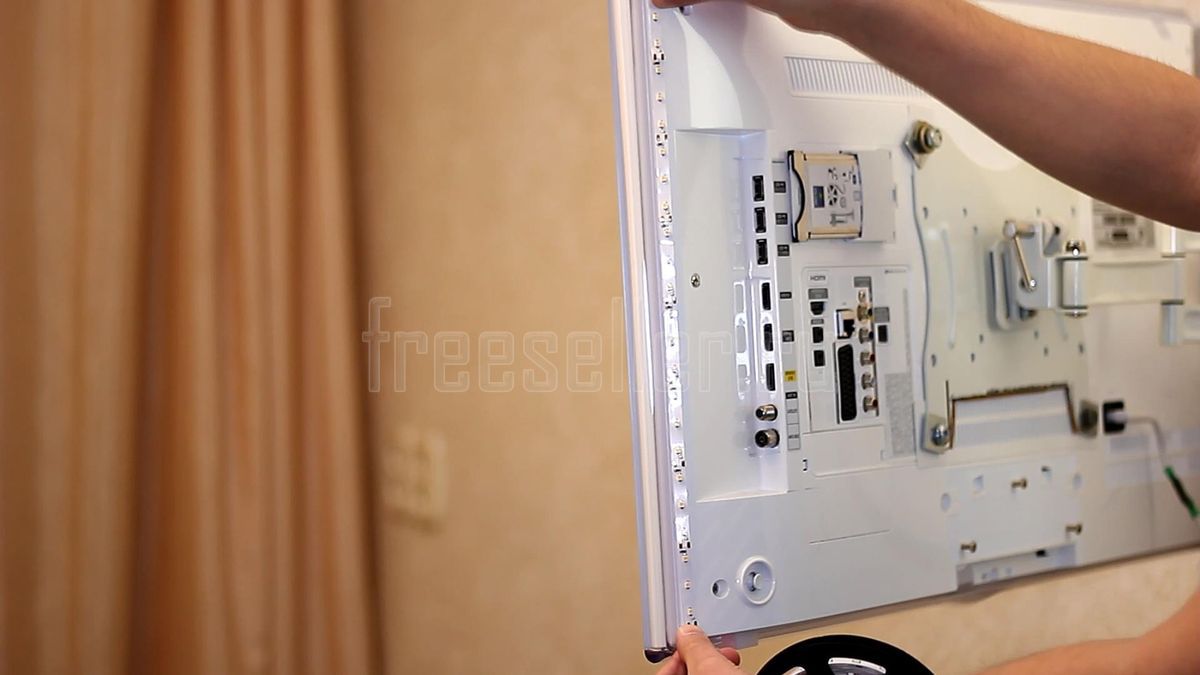

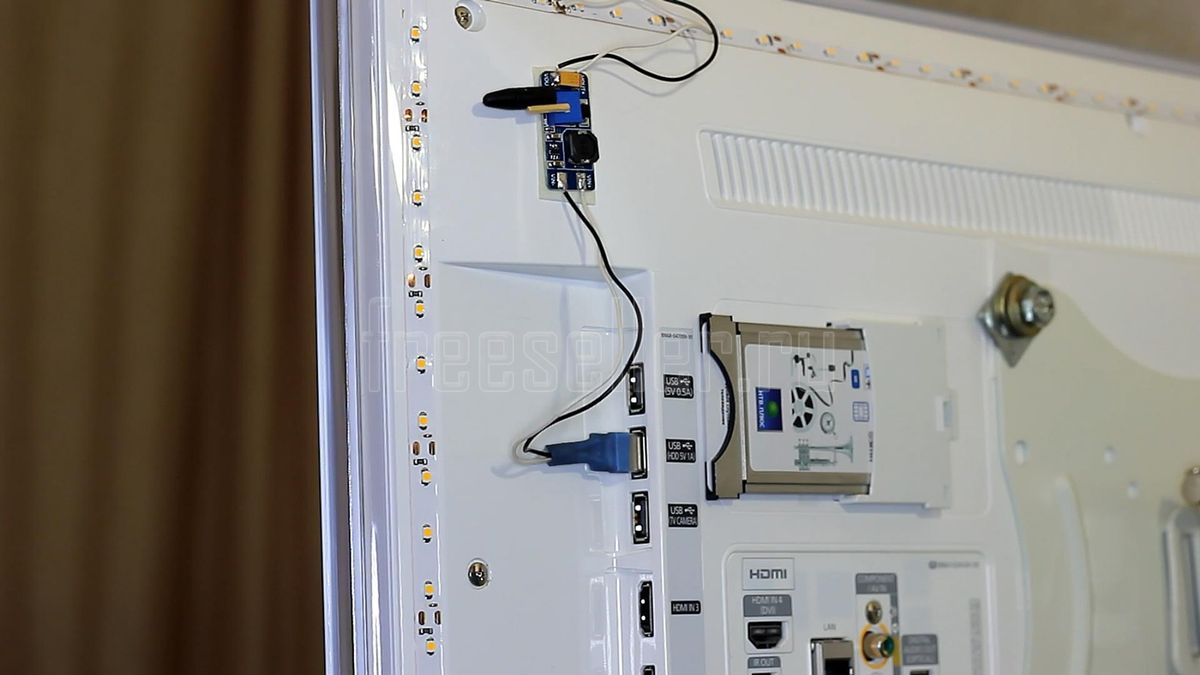

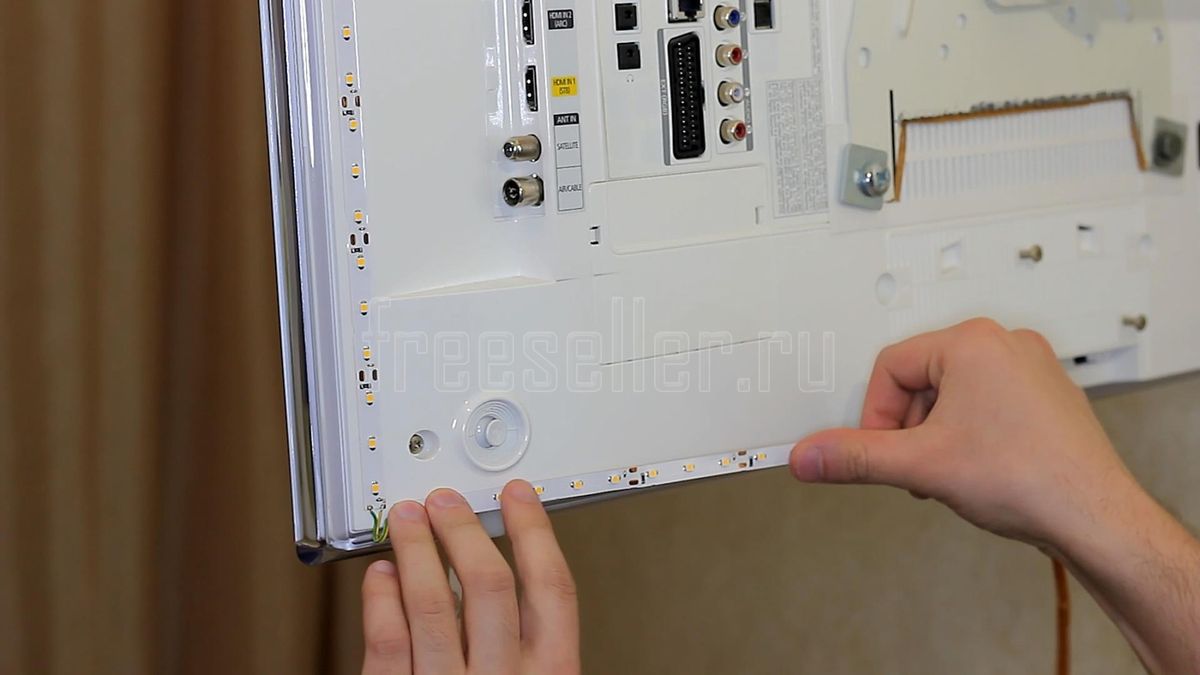

После всех проверок расклеиваем ленту и приклеиваем модуль на липкую ленту.



Самодельная фоновая подсветка телевизора от USB Самодельная фоновая подсветка телевизора от USB

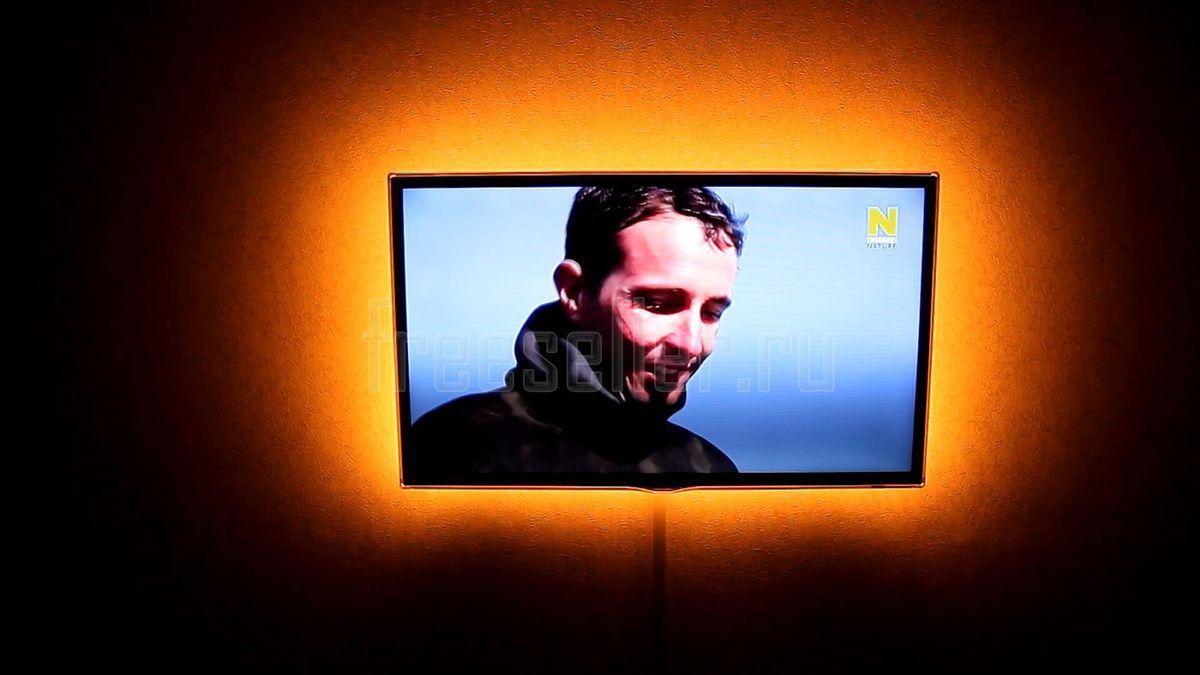

Всё готово! наслаждаемся



Самодельная фоновая подсветка телевизора от USB



В заключение

- Необязательно делать именно так как у меня и я не изобрёл колесо.

- Можно сделать всё аккуратнее и красивее

- Подсветка не перегревается и не моргает частота преобразования около 1.2 MHz

- За сломанный телевизор и производственные травмы я не отвечаю, будьте предусмотрительны и осторожны.

- Можно купить LED ленту на 5V и отказаться от повышающего напряжение модуля.

- Можно использовать RGB ленту + модуль дистанционного управления, если вам хочется чтобы был пульт и спецэффекты, но это быстро надоест.

- Если мощности USB разъёма не хватает, то нужно подключить вместо ленты 5 вольтовое реле и уже через него включать/выключать вместе с телевизором не только подсветку, но и любую другую технику, включенную в розетку, например акустику.
